IH 3 TBBS AF - Placa de inducción VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocción por inducción empotrable 3 fuegos
Marca	VALBERG
Modelo	IH 3 TBBS AF
Alimentación	230 V ~ 50/60 Hz (monofásico) o 400 V ~ 50/60 Hz (bifásico)
Potencia total	5 550 W
Número de fuegos	3
Diámetros de los fuegos	Delantero izquierdo: 180 mm, Trasero izquierdo: 180 mm, Derecho: 220 mm
Potencia nominal por fuego	Delantero izquierdo: 1 400 W, Trasero izquierdo: 1 400 W, Derecho: 1 850 W
Potencia Booster por fuego	Delantero izquierdo: 1 850 W, Trasero izquierdo: 1 850 W, Derecho: 2 100 W
Funciones	Booster, Temporizador (0-99 min), Mantenimiento al calor (70 °C), Pausa, Recordatorio, Bridge, Cocción automática, Bloqueo del panel
Detección de recipiente	Sí, visualización [U] si está ausente o no es adecuado
Indicador de calor residual	Sí, símbolo [H]
Panel de control	Táctil con zona «SLIDER»
Dimensiones del vidrio	520 × 590 mm
Dimensiones de corte	490 × 560 mm
Ventilación	Ventilador permanente, segunda velocidad en uso intensivo
Clase de protección	Y
Consumo energético de la placa	165 Wh/kg
Categoría de cacerola estándar	Fuegos izquierdos: B, Fuego derecho: C
Material de la superficie	Vitrocerámica
Garantía	2 años
Mantenimiento y limpieza	Agua jabonosa o producto para vitrocerámica, evitar abrasivos
Dispositivos de seguridad	Detección de cacerola, apagado automático, bloqueo, protección contra sobrecalentamiento
Accesorios suministrados	Junta de estanqueidad

Preguntas frecuentes - IH 3 TBBS AF VALBERG

¿Cómo funciona una placa de inducción?

Una bobina de inducción debajo de cada fuego crea un campo electromagnético que calienta directamente el fondo ferromagnético de la cacerola. La superficie permanece relativamente fría.

¿Qué tipos de cacerolas son compatibles?

Las cacerolas de acero, hierro fundido, acero esmaltado o acero inoxidable con fondo ferromagnético (pruebe con un imán). Quedan excluidos: cobre, aluminio, vidrio, cerámica, acero inoxidable no ferromagnético.

¿Qué significa la visualización [U]?

El símbolo [U] indica que no se detecta ninguna cacerola o que no es adecuada para la inducción. Coloque una cacerola compatible o verifique su diámetro.

¿Qué significa la visualización [H]?

[H] señala un calor residual: la zona aún está caliente después del apagado. No la toque mientras se muestre este símbolo.

¿Cómo limpiar la placa vitrocerámica?

Use un paño húmedo con agua jabonosa o un producto especial para vitrocerámica. No use nunca abrasivos, esponjas metálicas ni aparatos de vapor.

¿Cómo bloquear el panel de control?

Presione simultáneamente la tecla [B] y el [0] de la zona delantera derecha. Aparece el símbolo [L]. Para desbloquear, repita la misma operación dentro de los 5 segundos después del encendido.

¿Cómo usar la función Pausa?

Presione la tecla [II] durante 2 segundos para interrumpir la cocción. Se conservan los ajustes. Para reanudar, presione nuevamente 2 segundos sobre [II] y luego otra tecla o el slider.

¿Qué es la función Bridge?

La función Bridge combina los dos fuegos izquierdos en una sola zona de cocción grande. Para activarla, presione simultáneamente las dos zonas izquierdas.

¿Cuál es la duración de la garantía?

Este producto tiene una garantía de 2 años a partir de la fecha de compra contra cualquier defecto de fabricación, presentando el ticket de caja.

¿Qué hacer si la placa no se enciende?

Verifique la conexión eléctrica, el fusible, que el bloqueo no esté activado y que las teclas estén limpias. Si el problema persiste, contacte al servicio postventa.

MANUAL DE USUARIO IH 3 TBBS AF VALBERG

Gracias por haber elegido este producto VALBERG.

Los productos de la marca VALBERG, elegidos, probados y recomendados por ELECTRO DEPOT, son sinónimo de uso internacional fácil, prestaciones fiables y calidad incuestionable.

Quedará muy satisfecho cada vez que utilice este aparato.

Le damos la bienvenida a ELECTRO DEPOT.

Consulte nuestro sitio web: www.electrodepot.es

ELECTRO DEPOT

A

Antes de utilizar el aparato

30 Instrucciones de seguridad

B

Presentación del aparato

36 Características Técnicas 37 Panel de mando 38 Panel de visualización 38 Ventilación 39 Instrucciones de instalación 40 Conexiones eléctricas

C

Utilización del aparato

42 Puesta en marcha y funcionamiento del aparato 48 Consejos de cocción

Información práctica

50 Limpieza y mantenimiento 50 ¿Qué hacer en caso de avería?

Instrucciones de seguridad

Precauciones antes de su uso para la cocción

• Retire todas las partes del embalaje.
• La instalación y la conexión eléctrica del aparato deben realizarse por un profesional autorizado. El fabricante no se hace responsable de los daños que puedan resultar de un error de encastrado o conexión.
• El aparato debe utilizarse únicamente si está montado e instalado en un mueble o encimera homologado y adaptado.
• Su utilización está destinada a un uso doméstico habitual (preparación de alimentos) y en ningún caso puede usarse para otro tipo de uso doméstico, comercial o industrial.
• Elimine todas las etiquetas y pegatinas de la superficie vitrocerámica.
• No realice arreglos o modificaciones en el aparato.
• La placa de cocción no debe utilizarse como soporte o encimera.
• Solo se puede garantizar la seguridad si el aparato está conectado a un enchufe con una puesta a tierra conforme con las normas vigentes.
• No utilice alargaderas para enchufar el aparato a la red eléctrica.
• No se debe utilizar el aparato encima de un lavavajillas ni de una secadora de ropa: los vapores de agua pueden dañar los componentes electrónicos.
• No ponga en funcionamiento el aparato con un temporizador externo o un sistema de mando a distancia.

Utilización del aparato

• Apague los fuegos cuando dé cada uso.

ADVERTENCIA

Si deja cocer los alimentos sin vigilancia en una placa de cocción utilizando materias grasas o aceites, puede provocar una situación de peligro y generar un incendio.

• Tenga cuidado con los posibles riesgos de quemaduras durante y después de la utilización del electrodoméstico.
• El aparato se calienta durante su uso. No toque los elementos calefactores.
• Asegúrese de que ningún cable eléctrico de aparatos fijos o móviles entre en contacto con el cristal o con una cacerola caliente.
• No coloque objetos magnetizables (tarjetas

de crédito, disquetes, calculadoras) cerca del aparato en marcha.

• No coloque ningún objeto metálico distinto de los utensilios de cocina sobre el aparato. En caso de que la placa se ponga a funcionar de pronto y de que haya calor residual, los objetos corren el riesgo, según el material del que estén hechos, de calentarse, fundirse o quemarse.
• Nunca cubra el aparato con un paño o una lámina de protección. Podrían calentarse y PRENDERSE.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos y la experiencia necesarias, siempre y cuando estén supervisados y hayan sido instruidos para el uso del aparato de forma segura y

siempre que conozcan los riesgos que conlleva su uso.

• Los niños no deben jugar con este electrodoméstico.
• La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

ADVERTENCIA

Este electrodoméstico y sus superficies accesibles se calientan durante su utilización. No toque los elementos calefactores. Es conveniente mantener alejados a los niños menores de 8 años, a menos que estén bajo vigilancia permanente.

• No coloque encima de la superficie acristalada objetos metálicos, como cuchillos, tenedores, cucharas o tapas, pues podrán calentarse.

Precauciones para evitar estropear el aparato

Las ollas de bases sin recubrimiento (hierro fundido no esmaltado, etc.) o estropeadas pueden dañar la superficie vitrocerámica. - La presencia de arena u otros materiales abrasivos supone un riesgo de dañar la superficie vitrocerámica. - No deje caer objetos sobre la superficie vitrocerámica, incluyendo objetos pequeños. - No golpee los bordes del cristal con las cacerolas. - Asegúrese de que la ventilación del aparato se realiza según las instrucciones del fabricante. - No deje cacerolas vacías sobre la placa de cocción. - Evite que el azúcar, los materiales sintéticos o una hoja de aluminio entren en contacto con las zonas calientes. Durante el enfriamiento, estas sustancias pueden provocar roturas u otros daños en la superficie vitrocerámica.

Apague el aparato y retírelas inmediatamente de la zona de cocción aún caliente (atención: riesgo de quemaduras).

ADVERTENCIA

Riesgo de incendio: no guarde objetos sobre la superficie de cocción.

• Nunca coloque recipientes calientes sobre la zona de mandos.
• Si hay un cajón situado debajo del aparato encastrado, no olvide dejar espacio suficiente (2 cm) entre el contenido del cajón y la parte inferior del aparato para asegurar una buena ventilación.
• No coloque objetos inflamables (como aerosoles) en el cajón situado bajo la placa de cocción. Los compartimientos cubiertos deben estar hechos de un material resistente al calor.

Precauciones en caso de fallo del aparato

• Si observa algún fallo, apague el aparato y corte la corriente eléctrica.
• En caso de grieta o fisura de la superficie vitrocerámica, desenchufe enseguida el aparato de la red eléctrica y póngase en contacto con el servicio postventa.
• La reparación de este aparato debe hacerla exclusivamente un técnico especializado. Nunca abra el aparato.

ATENCIÓN

Si la superficie acristalada presenta una fisura, corte la alimentación del aparato para evitar una posible descarga eléctrica.

Otras protecciones

• Asegúrese de que el recipiente de cocción siempre está centrado respecto a la zona de cocción. El fondo de

la cacerola debe cubrir la zona de cocción en la medida de lo posible.

Las personas con marcapasos deben tener presente que el campo magnético del aparato podrá afectar su funcionamiento. Le recomendamos que se ponga en contacto con el revendedor o con su médico para obtener más información. - No utilizar recipientes de materiales sintéticos o aluminio ya que pueden derretirse sobre los fuegos aún calientes. - NUNCA intente sofocar un incendio con agua, detenga el aparato y cubra las llamas, por ejemplo, con una tapa o una manta antifuego.

ATENCIÓN

La utilización de cacerolas no compatibles o de accesorios o muebles intermediarios para calentar las cacerolas no inductivas supone una violación de la garantía.

El fabricante no se hará responsable de la degradación de la placa o su entorno.

• Valores probados y calculados de conformidad con la normativa EU65-2014/EU66-2014
• Con objeto de reducir el impacto global en el medio ambiente (por ejemplo, el consumo energético) del proceso de cocción, asegúrese de que su producto está instalado según el manual del usuario, de que el espacio (en el que el aparato está instalado) está suficientemente ventilado y de que el tubo de evacuación esté lo más recto y corto posible.

Para los productos que funcionan de forma manual, le sugerimos que apague el motor 10 minutos más tarde de haber terminado de cocinar. Para obtener información relativa al reciclaje, a la valoración y a la eliminación al final de la

vida útil del aparato, póngase en contacto con su municipio.

Características técnicas

Tipo	IH 3 TBBS AF
Potencia total	5550 V
Consumo de energia de la placá de coccción EChob**	165 Wh/kg
Fuego anterior izquierdo	Ø 180 mm
Detecución minima	Ø 100 mm
Potencia nominal*	1400 V
Potencia del Booster*	1850 V
Categoría de cacerola estándar**	B
Consumo de energia EC**	164 Wh/kg
Fuego trasero izquierdo	Ø 180 mm
Detecución minima	Ø 100 mm
Potencia nominal*	1400 V
Potencia del Booster*	1850 V
Categoría de cacerola estándar**	B
Consumo de energia EC**	164 Wh/kg
Fuego Derecho	Ø 220 mm
Detecución minima	Ø 100 mm
Potencia nominal*	1850 V
Potencia del booster*	2100 V
Categoría de cacerola estándar**	C
Consumo de energia EC**	167 Wh/kg

• La potencia puede variar en función de las dimensiones y el material de las cacerolas. **Calculada según los métodos de medida de la aptitud a la función (EN 60350-2).

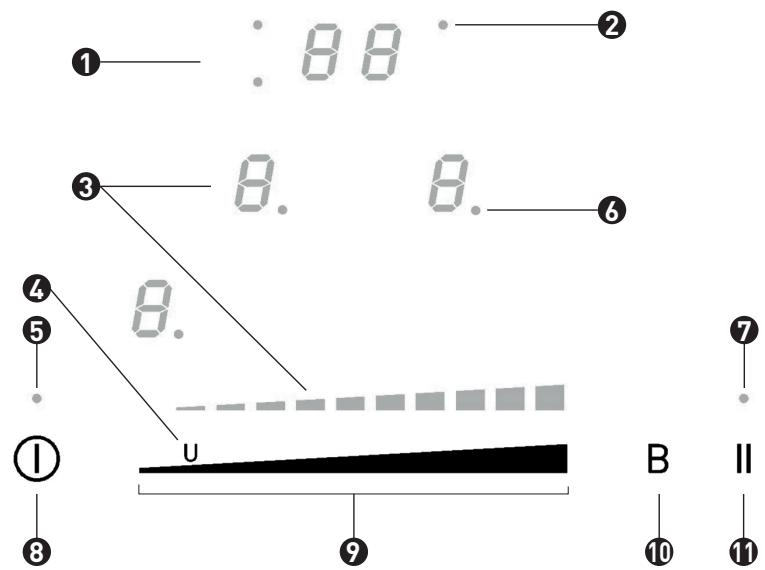

Panel de mando

1 Visualización del temporizador 2 Luces indicadoras del fuego para el temporizador 3 Visualización del nivel de potencia 4 Tecla Mantener caliente 5 Luz indicadora de puesta en marcha 6 Luz indicadora de selección de fuego

7 Luz indicadora Pausa/Recordatorio 8 Botón de encendido/apagado 9 Zona de selección de potencia "SLIDER" y de ajuste del temporizador 10 Tecla Booster 11 Tecla Pausa/Recordatorio

Visualización

Visualización	Denominación	Función
0	Cero	La zona de coccción está activada.
1...9	Nivel de potencia	Selección del nivel de coccción.
U	Detección de cacerola	Recipiente ausente o inapropiado.
A	Accelerador de calentamien-to	Coccción automatística.
E	Mensaje de error	Fallo del circuito electrónico.
H	Calor residual	La zona de coccción está caliente.
P	Booster	La potencia turbo está activada.
L	Bloqueo	La placá de coccción está asegurada.
U	Maintener caliente	La coccción se mantiene a 70 °C.
II	Pausa	La coccción está en pausa.
Π	Bridge	Se combinan 2 zonas de coccción

Ventilación

El ventilador funciona permanentemente. Se pone en marcha desde el encendido de la placa de cocción. La ventilación activa la segunda velocidad porque el aparato se utiliza de forma intensiva. Se detiene automáticamente al apagar la placa.

Instrucciones de instalación

El montaje debe ser llevado a cabo exclusivamente por especialistas.

Las normas vigentes de su País de residencia.

Colocación de la junta hermética

La junta adhesiva que viene con el aparato permite evitar cualquier infiltración en el mueble.

Su colocación debe hacerse con gran cuidado y siguiendo el siguiente esquema.

Pegue la junta (2) al reborde de la placa, a 2 mm del borde externo, después de haber retirado la lámina de protección (3).

Empotrado:

Corte de la encimera:

Dimensiones del cristal

Dimensiones del corte

520 × 590 mm

490 × 560 mm

• La distancia entre la placa de cocción y el muro debe ser de al menos 50 mm.
• La placa de cocción es un aparato que pertenece a la clase de protección "Y". Durante el empotrado, uno de los lados y la cara trasera pueden colocarse contra una pared de armario alta o un muro. Por el otro lado, al otro lado de la placa, no se puede colocar ningún mueble ni aparato que sea más alto que la placa de cocción.
• Las chapas y el revestimiento de las encimeras deben estar hechos de un material resistente al calor (100°C) .

Las varillas de los bordes murales deben ser resistentes al calor. - Los materiales de las encimeras pueden hincharse en contacto con la humedad. Para proteger el borde del corte, aplique un barniz o un pegamento especial. - No coloque la placa encima de un horno sin ventilador o de un lavavajillas. - Asegúrese de prever un espacio de 20 mm respecto al fondo del cajón del aparato para garantizar una buena circulación del aire de refrigeración del sistema electrónico. - Si hay un cajón debajo de la placa de cocción, evite almacenar objetos inflamables (por ejemplo: rociadores) y objetos no resistentes al calor. - El espacio de seguridad entre la placa de cocción y la campana extractora colocada encima debe respetar las indicaciones del fabricante de campanas. En caso de no tener dichas instrucciones, deje una distancia mínima de 760 mm

ADVERTENCIA

Utilice únicamente los dispositivos de protección de la placa de cocción concebidos por el fabricante del aparato de cocción, o indicados por este mismo como compatibles en el manual del usuario, o incluso los dispositivos de protección integrados en el aparato. La utilización de dispositivos de protección no compatibles podría provocar accidentes.

Conexiones eléctricas

• La instalación de este aparato y su conexión a la red eléctrica solo deben ser llevadas a cabo por un electricista que conozca perfectamente las normas aplicables.
• Después del montaje, se debe asegurar una protección contra las piezas bajo tensión.
• Los datos necesarios para la conexión se encontrarán en la placa de características y en la placa de conexión que están debajo del aparato.
• Este aparato debe separarse de la red mediante un dispositivo de seccionamiento de todos los polos del circuito. Cuando este está abierto [puesto en marcha], se debe asegurar una separación de 3mm
• El circuito eléctrico debe estar separado de la red mediante dispositivos apropiados, como, por ejemplo, disyuntores, fusibles, disyuntores diferenciales e interruptores.
• Si el aparato no dispone de un enchufe accesible, se deben integrar otros medios de desconexión a la instalación fija de acuerdo con los reglamentos de instalación.
• El cable de alimentación debe colocarse de tal manera que no roce las partes calientes de la placa de cocción.
• Si el cable de alimentación está dañado, hágalo reemplazar por el fabricante, el servicio postventa o personas de similar calificación para evitar todo tipo de riesgos.

ATENCIÓN

Este aparato ha sido concebido para una red de 230V 50/60 Hz.

Conecte siempre la toma de tierra de protección.

Respete el esquema de conexión.

La caja de conexiones está situada debajo de la placa de cocción. Para abrir la tapa, utilice un destornillador mediano. Colóquelo en las 2 hendiduras situadas delante de las 2 flechas.

Red	Conexión	Diámetro del cable	Cable	Calibre de protección
230 V~ 50/60 Hz	1 fase + N	3 x 2,5 mm²	H 05 WV - F H 05 RR - F	25 A*
400 V~ 50/60 Hz	2 fases + N	4 x 1,5 mm²	H 05 WV - F H 05 RR - F	16 A*

• calculado con el coeficiente de simultaneidad conforme a la norma EN 60 335-2-6.

Conexión de la placa

Para adaptarse a la red eléctrica (230 V~1P + N o 400 V~2P+N), utilice los puentes de latón situados en la caja de conexión.

Monofásico 230 V~1P+N:

Instale un puente entre los terminales N1 y N2 y entre L1 y L2.

Atornille el cable verde-amarillo al terminal previsto para la puesta a tierra.

Atornille el neutro N al terminal N1 o N2.

Atornille la fase L a los terminales L1 o L2.

Bifásico 400 V~2P+N

Instale un puente entre los terminales N1 y N2.

Atornille el cable verde-amarillo al terminal previsto para la puesta a tierra.

Atornille el neutro N al terminal N1 o N2.

Atornille la fase L1 al terminal L1 y la fase L2 al terminal L2.

ATENCIÓN

Compruebe que los cables están bien introducidos y que los tornillos están bien atornillados.

ADVERTENCIA

Nuestra responsabilidad no es aplicable en caso de incidente como resultado de una conexión defectuosa o que pudiera producirse durante el uso de un aparato no puesto a tierra o cuya puesta a tierra sea defectuosa.

Puesta en marcha y funcionamiento del aparato

Antes del primer uso

Limpie el aparato con un paño húmedo y después, séquelo. No utilice detergentes, ya que podrían provocar una coloración azulada en la superficie acristalada.

Principio de inducción

Debajo de cada fuego hay una bobina de inducción. Cuando esta bobina se pone en marcha, produce un campo electromagnético variable que, a su vez, produce corrientes inducidas en el fondo ferromagnético del recipiente. Esto provoca el calentamiento del recipiente colocado sobre la zona de calor.

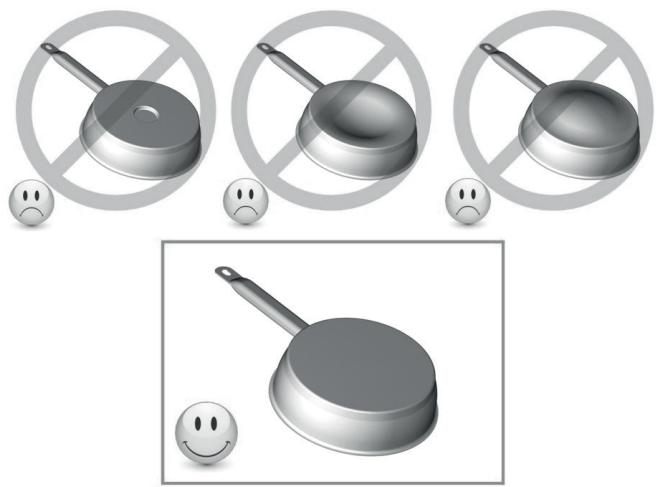

Por supuesto, los recipientes deben ser compatibles:

• Se recomiendan todos los recipientes metálicos ferromagnéticos (se puede comprobar con un imán) como: cacerola de fundición, hierro negro, cacerolas metálicas esmaltadas, recipientes de acero inoxidable con fondo ferromagnético, etc.
• Quedan excluidos los recipientes hechos de cobre, aluminio, cristal, madera, cerámica, gres, barro, acero inoxidable no ferromagnético, etc.

La zona de cocción a inducción toma en cuenta automáticamente el tamaño del recipiente utilizado. Si el diámetro es demasiado pequeño, el recipiente no funcionará. Este diámetro varía en función del diámetro de la zona de cocción.

Si el recipiente no es compatible con la placa de cocción, aparecerá y se quedará bajo el símbolo (U).

Teclas sensibles

Su aparato dispone de teclas sensibles que permiten controlar las diferentes funciones. Las teclas pueden activarse con un simple roce. Se indicará esta activación gracias a una luz indicadora, una visualización y/o una señal sonora.

En un uso general, no pulse más de una tecla a la vez.

Zona de selección de potencia "SLIDER" y de ajuste del temporizador

Para seleccionar la potencia mediante el "Slider" o control deslizante, deslice el dedo sobre la zona "SLIDER".

También puede hacer uso del acceso directo si pulsa directamente con el dedo sobre el nivel deseado.

"SLIDER" Acceso directo

Puesta en funcionamiento

• Encender/apagar la placa de cocción:

Acción	Panel de mando	Visualización
Encender	Pulse ①	Parpadea 4 veces [0]
Apagar	Pulse ①	Ninguno o [H]

• Ajuste de la zona de cocción:

Selecciónar la zona	Pulse [0] en la zona	Se encenderán el [0] y la luz indicadora de la zona
Regular (Ajustar la potencia)	Deslice el dedo en el "SLIDER"HCIa izquierda o la derecha	[0] a [9]
Apagar	Deslice el dedo en el "SLIDER"hasta [0]	[0] o [H]
	o pulse [0]	[0] o [H]

Si no realiza ningún ajuste en un plazo de 20 segundos, el visualizador vuelve al modo de reposo.

Detección del recipiente

La detección del recipiente ofrece una seguridad perfecta. La inducción no funciona:

• si no se ha colocado un recipiente sobre la zona de cocción o si dicho recipiente no es compatible con inducción. En este caso es imposible aumentar la potencia y aparece el símbolo [U] en el visualizador. El símbolo desaparecerá cuando se coloque una cacerola encima del hornillo.
• si se retira el recipiente de la zona de cocción durante la cocción, se interrumpirá el funcionamiento. El símbolo [U] aparece en el visualizador. Desaparecerá cuando se vuelva a colocar el recipiente sobre el hornillo. La cocción se retoma al nivel de potencia previamente seleccionado.

Terminada su uso, apague la zona de cocción. No deje activada la detección de cacerolas [U].

Indicador de calor residual:

Cuando se hayan apagado las zonas de cocción o la placa por completo, las zonas de cocción permanecerán calientes y se indicarán con el símbolo [H].

El símbolo [H] se apagará cuando se pueda tocar las zonas de cocción sin peligro.

Mientras permanezcan encendidos los indicadores de calor residual, no toque las zonas de cocción ni coloque en ellas objetos sensibles al calor. ¡Peligro de quemadura e incendios!

Función Booster

La función Booster [B] refuerza la potencia de la zona de cocción seleccionada.

Cuando esta función está activa, la zona de cocción funcionará durante 10 horas a una potencia mucho más elevada.

El Booster ha sido concebido, por ejemplo, para calentar enseguida grandes cantidades de agua, como para la cocción de pasta.

• Iniciar/detener la función Booster:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [0] en la zona	Se encenderán el [0] y la luz indicadora de la zona
Encender el Booster	Pulse [B]	[P]
Apagar el Booster	Deslice el dedo en el "SLIDER" o pulse [B]	[P] a [0] [9]

Función temporizador

El temporizador se puede asignar de manera simultánea a los 4 fuegos de cocción y se pueden utilizar ajustes de tiempo del temporizador distintos (de 0 a 99 minutos) para cada zona.

• Ajuste o modificación del tiempo de cocción:

Ejemplo para 16 minutos a potencia 7:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [0] en la zona	Se encenderán el [0] y la luz indicadora de la zona
Selecciónar la potencia	Deslice el dedo en el "SLIDER" hasta [7]	[7]
Selecciónar "Temporizador"	Pulse [CL]	[00]
Ajustar las unidades	Deslice el dedo en el "SLIDER" hasta [6]	[0 fijo] [6 parpadeando]
Confirmar las unidades	Pulse [06]	[0 parpadeando] [6 fijo]
Ajustar las decenas	Deslice el dedo en el "SLIDER" hasta [1]	[1 parpadeando] [6 fijo]
Confirmar las decenas	Pulse [16]	[16]

Se elige el tiempo y comienza la cuenta atrás.

• Detener la función de temporizador durante la cocción:

Ejemplo para 13 minutos restantes a potencia 7:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [7] en la zona	Se encenderán el [7] y la luz indicadora de la zona
Selecciónar "Temporizador"	Pulse [13]	[13]
Desactivar las unidades	Deslice el dedo en el "SLIDER" hasta [0]	[1 fijo] [0 parpadeando]
Confirmar las unidades	Pulse [10]	[1 parpadeando] [0 fijo]
Desactivar las decenas	Deslice el dedo en el "SLIDER" hasta [0]	[00 parpadeando] [0 fijo]
Confirmar las decenas	Pulse [00]	[00]

• Parada automática al finalizar la cocción:

Cuando haya transcurrido el tiempo de cocción seleccionado, en el temporizador parpadeará [00] y sonará una señal sonora.

Para detener el sonido y el parpadeo, basta con tocar la tecla [00].

• Temporizador utilizado fuera de la cocción:

Ejemplo para 29 minutos:

Acción	Panel de mando	Visualización
Activar la placade cocción	Pulse [①]	Las luces piloto de la zona se encienden
Selecciónar "Temporizador"	Pulse [CL]	[00]
Ajustar las unidades	Deslice el dedo en el "SLIDER" hasta [9]	[0 fijo] [9 parpadeando]
Confirmar las unidades	Pulse [09]	[0 parpadeando] [9 fijo]
Ajustar las decenas	Deslice el dedo en el "SLIDER" hasta [2]	[2 parpadeando] [9 fijo]
Confirmar las decenas	Pulse [29]	[29]

Se elige el tiempo y comienza la cuenta atrás.

Cuando haya transcurrido el tiempo de cocción seleccionado, en el temporizador parpadeará [00] y sonará una señal sonora.

Para detener el sonido y el parpadeo, basta con tocar la tecla [00]. La placa se apaga.

Programación de la cocción automática

Todas las zonas de cocción están equipadas con un dispositivo de cocción automática. La zona de cocción se pone en marcha a máxima potencia durante un tiempo y luego reduce automáticamente su potencia al nivel preestablecido.

• Puesta en marcha de la cocción automática:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [0] en la zona	Se encenderán el [0] y la luz indicadora de la zona
Activar la potencia máximo	Deslice el dedo en el "SLIDER" hasta [9]	Pasa [0] a [9]
Activar la coccción automática	Pulse de nuevo el [9] del "SLIDER"	[9] parpadea con [A]
Selecciónar un nivel (por exemple "7")	Deslice el dedo en el "SLIDER" hasta [7]	[9]PGA a [8] bajo [7] [7] parpadea con [A]

Detención de la cocción automática:

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [7] en la zona	[7] parpadea con [A]
Selecciónar un nivel	Deslice el dedo en el "SLIDER"	[1] a [9]

Función Pausa

• Activar o desactivar la función:

Acción	Panel de mando	Visualización
Activar la pausa	Pulse la tecla [II] durante 2segundos	Aparece el símbolo [II] en el visualizador
Desactivar la pausa	Pulse la tecla [II] durante 2segundos	La luz indicadora "Pausa/Recordatorio" parpadea
	Pulse otra tecla o deslice el dedo en el "SLIDER"	La luz indicadora "Pausa/Recordatorio" se apaga

Función Recordatorio

Luego de apagar la placa de cocción [①], es posible reactivar los últimos ajustes seleccionados:

• Potencia de todas las zonas de cocción.
• Minutos y segundos de las zonas de cocción programadas con el temporizador.
• Función "Cocción automática".

El procedimiento de recordatorio es el siguiente:

• Pulse la tecla ①.
• A continuación pulse la tecla [II] en los 6 segundos posteriores.

Los ajustes anteriores vuelven a estar activos.

Función Bridge

Acción	Panel de mando	Visualización
Puesta en funcionaimiento	Pulse ①	[0] o [H]
Activar el Bridge	Pulse las 2 zonas de la izquierda	Aparecerá [0] en la zona anterior y [?] en la zona trasera.
Aumentar el Bridge	Deslice el dedo sobre el "SLIDER" sobre [1 a 9] o [U]	[1 a 9] o [U]
Apagar el Bridge	Pulse las 2 zonas de la izquierda	Aparecen [0] o [H] en las 2 zonas

Función "Mantener caliente"

Esta función le permite alcanzar y mantener automáticamente una temperatura de 70°C . De esta forma evitará que se desborden los líquidos y que los alimentos se peguen al fondo de la cacerola.

• Activar o desactivar la función "Mantener caliente":

Acción	Panel de mando	Visualización
Selecciónar la zona	Pulse [0] en la zona	[0] a [9] o [H]
Activar "Mantener caliente"	Pulse en [U] del "SLIDER"	[U]
Apagar "Mantener caliente"	Pulse [U] en la zona. Deslice el dedo en el "SLIDER".	[U] [0] a [9] o [H]

Esta función puede ser puesta en marcha de forma independiente en todos los fuegos. Al retirar la cacerola de la zona de cocción, la referencia "Mantener caliente" se mantiene activada durante aproximadamente 10 minutos. La duración máxima de "Mantener caliente" es de 2 horas.

Bloqueo del panel de mando

Para registrar el cambio de los ajustes de la plaza de cocción, especialmente cuando se limpia la superficie acristalada, el panel de control se puede bloquear (con excepción del botón de encendido/apagado ①).

• Bloqueo:

Acción	Panel de mando	Visualización
Puesta en configuración	Pulse ①	Aparecen [0] o [H] en el visualizador
Bloquear la placata	Pulse simultáneamente [B] y [0] en la zona anterior derecha	SinCambios
	Pulse de nuevo [0]	Aparece [L] en el visualizador

Desbloqueo:

Acción	Panel de mando	Visualización
Puesta en., funcirimiento	Pulse ①	Aparece [L] en el visualizador

En los 5 segundos posteriores a la puesta en marcha:

Desbloquear la plata	Pulse simultáneamente [B] y [L] en la zona anterior derecha	Aparece [0] en el visualizador
	Pulse [B]	Los visualizadores se apagarán

Consejos de cocción

Calidad de las cacerolas

Materiales compatibles: acero, acero esmaltado, hierro fundido, aluminio, acero inoxidable con fondo ferromagnético.

Materiales no compatibles: aluminio y acero inoxidable sin fondo ferromagnético, cobre, latón, cristal, cerámica, porcelana.

Los fabricantes especifican si sus productos son compatibles con la inducción.

Para verificar si las cacerolas son compatibles:

• Coloque un poco de agua en una cacerola situada en una zona de cocción con inducción ajustada al nivel [9]. El agua debe estar caliente en pocos segundos.
• Coloque un imán en el fondo externo de la cacerola: deben permanecer adheridos. Algunas cacerolas pueden hacer ruido al ponerlas sobre una zona de cocción a inducción. Estos ruidos no indican en ningún caso un defecto del aparato ni influyen en su funcionamiento.

Dimensión de las cacerolas

Las zonas de cocción se adaptan automáticamente a las dimensiones del fondo de las cacerolas dentro de ciertos límites. No obstante, el fondo de la cacerola debe tener un diámetro mínimo en función del diámetro de la zona de cocción correspondiente.

Para garantizar el rendimiento óptimo de su placa de cocción, coloque la cacerola en el centro de la zona de cocción.

Ejemplos de ajustes de las potencias de cocción

(Estos valores son una referencia)

de 1 a 2	Fundir Recalentar	Salsas, mantequilla, chocolate, gelatina Platos precocinados
de 2 a 3	Aumentar el volumen Descongelación	Arroz, pudin y platos cocinados Verduras, pescados, productos congelados
de 3 a 4	Vapor	Verduras, pescados, carne
de 4 a 5	Agua	Patatas cocidas en agua, sopas, pastas, verduras frescas
de 6 a 7	Cocinar a fuego lento	Carnes, hídado, huevos, salchichas, goulash, rollo de carne, callos
7 a 8	Cocer Freír	Patatas, buñuelos, crêpes salados
9	Freír, Hervir	Filetes, tortillas Agua
P	Freír,;llevar a ebullición	Llevar a ebulisión grandes cantidades de agua

Mantenimiento y limpieza

Apague el aparato para limpiarlo.

Deje que el aparato se enfríe para evitar quemaduras.

• Limpie los residuos de cocción con agua y detergente o un producto estándar aconsejado para vitrocerámicas.
• En ningún caso utilice aparatos al vapor o a presión.
• No utilice objetos que puedan rayar la superficie vitrocerámica (como esponjas abrasivas o la punta de un cuchillo).
• No utilice productos de limpieza abrasivos que podrían dañar el aparato.
• Seque el aparato con un paño limpio.
• Retire enseguida el azúcar o las preparaciones que contengan azúcar.

¿Qué hacer en caso de avería?

Problema	Causas/soluciones
La placacocción o laszonadecocción noencienden	·La placanostáctada correctamente alearde redeléctrica. ·Ha saltado el fusible de protección ·Compruebeque no estéactivado elbloqueo ·Las teclas sensiblesestán cubiertas de agua orasa ·Se ha colocado un objeto sobrelas teclas sensibles
Aparece elsimpilo[U]	·No hay ningunacacerola en la zona de cocción. ·Elrecipienteutilizado no esCompatible conla induccion. ·Eldiámetro delfondo delacerolaesdemasiade pequeñoen relaciúnconla zona de cocción.
Aparece elsimpilo[E]	·Desenchufeyvuela a enchufarla placacocción. ·Póngasencontacto conelservicio postventa.
Una o todas las zonas de la planta de coccción se apagan	• Se haactivado el disparador de seguridad • Este seactiva en caso de que haya olvidado apagar una de las zonas de coccción. • también se pone en marcha cuando una o variedas teclas sensibles estácubiertas. • Una de las cacerolas estávacía y su fondo se ha sobrecalentado. • La planta también dispone de un dispositivo de reducción automatica del nivel del potencia y de desconexión automatica en caso de sobrecalentimiento.
Elventiladorsiguesgirandodespuésdeque sehaydetenido la planta	• No se trata de un defecto, elventiladorsiguesprotegiendo elsystemalelectrónica del aparato. • Elventiladorsedetieneautomátamente.
Aparecelesimbolo[L]	• Consulte el capítulo"Bloqueo del panel del mando".
Aparecelesimbolo[U]	• Consulte el capítulo"Mantener caliente".
Aparecelesimbolo[II]:	• Consulte el capítulo"Pausa".
Aparecenlossimpilos[oER03]	• Un objeto o unliquido cubrelas teclas del mando. Elsimpilo desaparece,trasliberarolimpiarlas teclas.
Aparecenlossimplos[E2]o[EH]	• La planta está sobrecalentada,deje que se'enfriey一回事a encenderla.
Aparecelesimbolo[E3]	• La cacerola no esCompatible,ámbiela.
Aparecelesimbolo[E6]	• Redelectricadefectuosa.Compruebe la Frequencia y la tensión del redelectrica.
Aparecelesimbolo[E8]	• La entrada de aire delventilador estáobstruida,libérela.
Aparecelesimbolo[U400]	• La planta no estáconectadacorrectamente a la red.Compruebe laconexión y conectede nuevo la planta.

Si sigue las instrucciones del encabezado, póngase en contacto con el servicio de atención técnica.

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos contribuye a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encontrará en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

Este producto tiene una garantía por un periodo de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANCE
