LFVI 12C45 A++ VET - Lavavajillas VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas integrable
Marca	VALBERG
Modelo	LFVI 12C45 A++ VET
Capacidad	12 cubiertos
Clase energética	A++
Consumo de energía anual	258 kWh (280 ciclos)
Consumo de agua anual	3360 L (280 ciclos)
Clase de eficiencia de secado	A
Programa estándar	Eco 50 °C, duración 187 min
Nivel sonoro	45 dB(A)
Altura	820 - 870 mm (ajustable)
Ancho	598 mm
Profundidad	550 mm
Peso neto	38 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia total	1900 W
Intensidad	10 A
Presión de agua	0,03 - 1 MPa (0,3 - 10 bar)
Número de programas	5: Intensivo 70°C, Rápido 50 min 65°C, Eco 50°C, Eco Rápido 30 min 40°C, Remojo
Funciones especiales	Inicio diferido 3/6/9 h, descalcificador de agua ajustable, sistema de secado activo
Panel de control	Indicadores LED: sal, abrillantador, fin de programa

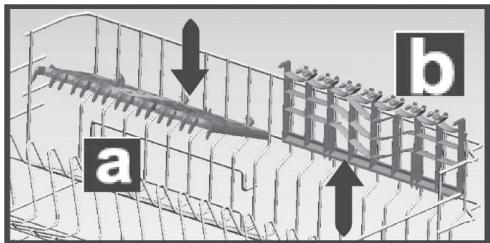

Materiales de las cestas	Cesta superior con rejillas móviles, cesta inferior, cesta para cubiertos
Limpieza y mantenimiento	Filtros extraíbles, brazos de lavado desmontables, filtros en manguera de entrada
Seguridad	Dispositivo anti-rebose, seguridad infantil, parada automática en caso de apertura

Preguntas frecuentes - LFVI 12C45 A++ VET VALBERG

¿Cuál es la capacidad de este lavavajillas VALBERG?

Este modelo LFVI 12C45 A++ VET tiene una capacidad de 12 cubiertos, ideal para una familia de 4 a 5 personas.

¿Cómo ajustar el descalcificador de agua?

Use la lengüeta de control proporcionada para medir la dureza del agua. Luego, presione la tecla de selección de programa y manténgala presionada, luego encienda el aparato. Siga los indicadores para ajustar el nivel de 1 a 6 según la tabla de dureza.

¿Qué hacer si el indicador de sal se enciende?

El indicador señala que el compartimento de sal está vacío. Llénelo con sal regeneradora especial para lavavajillas (aproximadamente 1 kg) y cierre bien la tapa. Para el primer uso, añada también agua.

¿Qué programas están disponibles?

El aparato ofrece 5 programas: Intensivo 70°C (vajilla muy sucia), Rápido 50 min 65°C, Eco 50°C (programa estándar), Eco Rápido 30 min 40°C (poco sucio) y Remojo (prelavado sin calentamiento).

¿Cómo usar el inicio diferido?

Presione varias veces la tecla Inicio diferido para elegir un retraso de 3, 6 o 9 horas. El indicador correspondiente se enciende. Luego seleccione su programa y cierre la puerta. El ciclo comenzará después del retraso elegido.

¿Por qué mi vajilla queda húmeda después del lavado?

Verifique que está usando un programa con secado (los programas cortos no lo incluyen). Aumente el ajuste del dosificador de abrillantador (posición 4 a 6). Deje la puerta entreabierta 20 minutos después del final para un secado óptimo.

¿Cómo limpiar los filtros?

Gire el grupo filtrante en sentido horario y retírelo. Separe el microfiltro, el filtro de residuos y el filtro tamiz. Enjuáguelos con agua corriente. Vuelva a colocar todo y bloquéelo correctamente. Límpielos después de cada lavado si es necesario.

¿Qué significa el código de error intermitente?

Los códigos de error se indican mediante los indicadores de los programas. Por ejemplo, si P1 parpadea, puede ser un problema de entrada de agua. Verifique el grifo y el filtro de la manguera. Si el problema persiste, contacte al servicio postventa.

¿Puedo usar pastillas todo en uno?

Sí, pero para mejores resultados, llene igualmente los compartimentos de sal y abrillantador. Ajuste el descalcificador y el dosificador de abrillantador a la posición más baja. Siga las instrucciones del fabricante de las pastillas.

¿Cómo instalar correctamente el lavavajillas?

Instálelo cerca de una entrada y salida de agua. Asegúrese de que esté nivelado ajustando las patas. Conecte la manguera de entrada de agua nueva (presión 0,03-1 MPa) y la manguera de desagüe a 50-110 cm del suelo. Enchufe a una toma con tierra 220-240V.

MANUAL DE USUARIO LFVI 12C45 A++ VET VALBERG

Gracias por haber elegido este producto VALBERG.

Los productos de la marca VALBERG, elegidos, probados y recomendados por ELECTRO DEPOT, son sinónimo de utilización fácil, prestaciones fiables y calidad incuestionable.

Quedará muy satisfecho cada vez que utilice este aparato.

Bienvenido a ELECTRO DEPOT.

Consulte nuestro sitio web : www.electrodepot.es

ELECTRO DEPOT

A

Antes de usar el aparato

4 Instrucciones de seguridad 8 Información antes de utilizar el aparato

B

Presentación del aparato

13 Descripción del aparato 13 Panel de control 15 Características técnicas 17 Tabla de programas

C

Utilización del aparato

19 Instalación simple 20 Funcionamiento detallado

Información práctica

21 Limpieza y mantenimiento periódico 22 Reinicio de seguridad 22 Descripción de las otras funciones 23 Precauciones

Instrucciones de seguridad

Cuando reciba su electrodoméstico

• Compruebe que el lavavajillas y su embalaje no estén dañados. Nunca encienda un aparato si presenta algún daño, sea del tipo que sea. Si fuera necesario, póngase en contacto con el servicio postventa autorizado.
• Desembale su electrodoméstico, quite los materiales del embalaje de la forma indicada y tírelos según la reglamentación aplicable.

Información importante relativa a la instalación del lavavajillas

• Instale su lavavajillas en un lugar adecuado, que no ponga en peligro su seguridad y sin problemas de nivelación.
• Proceda a su instalación y conecte su lavavajillas según las instrucciones.
• Este lavavajillas debe ser necesariamente instalado y reparado por un servicio postventa autorizado.
• Utilice únicamente piezas originales.
• Compruebe que el lavavajillas esté desenchufado antes de instalarlo.
• Verifique que la toma de corriente respeta las normas vigentes.
• Todas las conexiones eléctricas deben corresponder a los valores indicados en la placa de características.
• Muy importante: compruebe que el lavavajillas no pisa el cable de alimentación.
• Nunca enchufe el lavavajillas mediante una alargadora eléctrica ni utilice

una toma múltiple. La toma debe ser de fácil acceso, una vez que el lavavajillas esté instalado.

• Después de haber instalado el lavavajillas en un lugar adecuado, hágalo funcionar en vacío durante su primera utilización.

Uso diario

• Este lavavajillas está destinado exclusivamente a un uso doméstico. No lo utilice para ningún otro fin. Cualquier uso del lavavajillas con fines comerciales anulará su garantía.
• No se suba, no se siente ni coloque ninguna carga sobre la puerta del electrodoméstico cuando está abierta, ya que el electrodoméstico podrá volcarse hacia delante.
• Nunca utilice, en el dispensador de detergente y de abrillantador de su lavavajillas, otros productos que no hayan sido

concebidos especialmente para lavavajillas. En caso contrario, nuestra empresa no se hará responsable de cualquier daño que pudiese sufrir su lavavajillas.

• El agua que contiene la cuba de lavado del lavavajillas no es agua potable. No beba el agua que contiene el lavavajillas.
• No coloque ningún disolvente químico en el lavavajillas para evitar peligros de explosión.
• Compruebe que los objetos de plástico resisten al calor antes de introducirlos en el lavavajillas.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos y la experiencia necesarias, siempre y cuando estén supervisados y hayan sido instruidos para el uso del aparato de forma segura y

siempre que conozcan los riesgos que conlleva su uso. No deje que los niños jueguen con el electrodoméstico. La limpieza y mantenimiento del electrodoméstico no deben ser realizados por niños sin supervisión.

• Solo se pueden introducir en el electrodoméstico objetos adaptados al lavavajillas. Además, no se debe superar la capacidad de carga de las bandejas. Nuestra empresa no se hará responsable de cualquier arañazo o formación de óxido en la pared interna de su lavavajillas causada por los movimientos de las bandejas.
• Nunca abra la puerta del lavavajillas durante su funcionamiento, ya que podría derramarse agua caliente. Un dispositivo de seguridad interrumpe el funcionamiento del lavavajillas en caso de apertura de la puerta.
• Para evitar accidentes, no deje la puerta de su

lavavajillas abierta cuando no está en funcionamiento.

• Coloque los cuchillos y otros objetos punzantes en la cesta para cubiertos con la punta hacia abajo.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el suministrador o un técnico cualificado para evitar riesgos.
• Las personas (principalmente los niños) con capacidades físicas, sensoriales o mentales limitadas, como las personas con falta de experiencia y conocimientos, no deben usar este electrodoméstico, salvo si están vigilados por una persona que se responsabilice de su seguridad o se les han dado las instrucciones necesarias en cuanto a la acción del aparato.
• Si la opción EnergySave está activada, la puerta se abrirá al final del programa.

No ejerza presión sobre la puerta cuando la cierre para evitar dañar el mecanismo de la puerta automática. Espere 1 minuto. - Para un secado óptimo, deje la puerta abierta durante 20 horas (para los modelos con sistema automático de apertura de puerta).

ADVERTENCIA

Evite permanecer delante de la puerta cuando suene la señal sonora de apertura automática.

Por la seguridad de los niños

• Después de desembalar su lavavajillas, mantenga los materiales del embalaje fuera del alcance de los niños.
• No deje que los niños jueguen con el electrodoméstico ni que lo pongan en marcha.
• Mantenga los detergentes y abrillantadores fuera del alcance de los niños.
• Mantenga a los niños lejos del lavavajillas cuando está abierto, ya que puede contener residuos de productos de limpieza.
• Compruebe que su antiguo lavavajillas no constituya ningún riesgo para sus niños. Se han dado casos de niños que se han encerrado en el interior de los lavavajillas usados. Para evitar este tipo de situación, destruya el sistema de bloqueo del lavavajillas y corte los cables eléctricos antes de tirarlo.

En caso de avería

• Cualquier defecto de funcionamiento del lavavajillas debe ser solucionado necesariamente por una persona cualificada. Cualquier reparación realizada por una persona que no sea un técnico autorizado del servicio postventa anulará la garantía.
• Antes de realizar cualquier reparación del lavavajillas, asegúrese de desenchufarlo de la red eléctrica. Corte la corriente o desenchufe el lavavajillas. No tire del cable para desenchufar el lavavajillas. Tenga la precaución de cerrar previamente la entrada de agua.

Recomendaciones

• Para ahorrar agua y energía, limpie los restos de alimentos de mayor tamaño antes de introducir la vajilla en el lavavajillas. Ponga el lavavajillas en marcha cuando esté completamente cargado.
• Utilice el programa de remojo únicamente si es necesario.

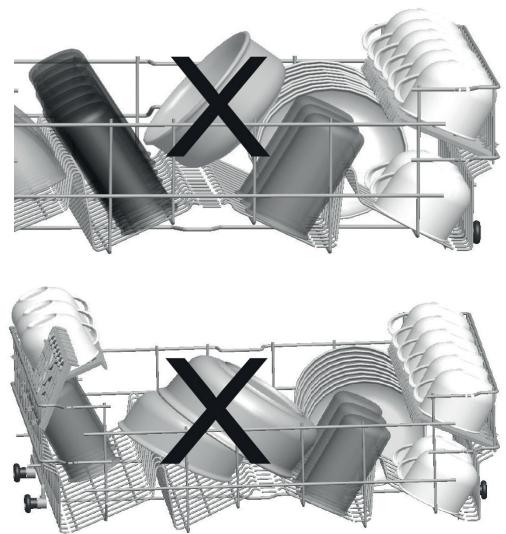

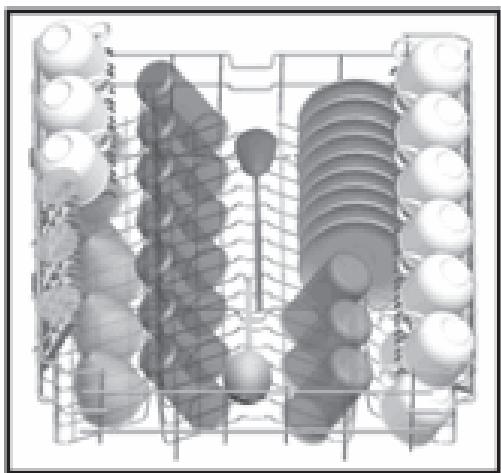

• Coloque los objetos huecos, como los cuencos, vasos y botes, del revés, boca abajo.

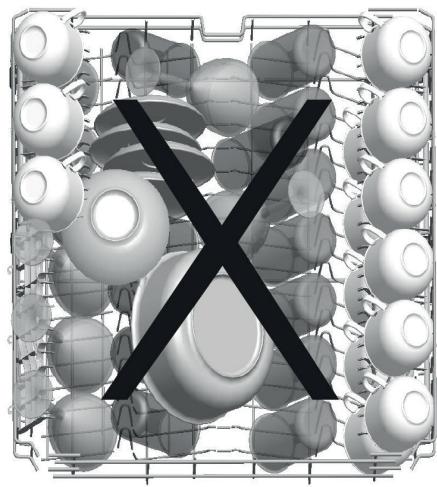

• Se aconseja no sobrecargar el lavavajillas y no lavar la

vajilla que no está indicada para el lavado a máquina.

No introduzca en el lavavajillas:

• Cenizas de tabaco, restos de velas, cera, sustancias químicas ni materiales a base de ferroaleaciones.
• Tenedores, cucharas y cuchillos con mango de madera, cuerno o marfil ni incrustaciones de nácar. Objetos pegados, pintados o recubiertos de productos químicos abrasivos, ácidos o básicos.
• Objetos de plástico que no resistan el calor, recipientes de cobre o de acero estañado.
• Objetos de aluminio o de plata (pueden perder el color y el brillo).
• Algunos vidrios frágiles, las porcelanas adornadas con motivos impresos que se degradan incluso durante su primer lavado, algunos elementos de cristal que pierden su transparencia con el tiempo, los cubiertos

pegados que no resisten bien el calor, los vasos de cristal al plomo 25-30%, las tablas de cortar o los artículos fabricados con fibra sintética. - Los artículos absorbentes, como las esponjas o los paños, no pueden lavarse en el lavavajillas.

ATENCIÓN

Procure comprar artículos que pueda lavar en el lavavajillas.

Colocación del lavavajillas

• No instale su lavavajillas en un lugar en que la temperatura ambiente pueda ser inferior a los 0° C.
• Antes de instalar su lavavajillas, quite el embalaje del aparato respetando las advertencias inscritas en el mismo.
• Coloque el lavavajillas próximo a una entrada y evacuación de agua. Debe instalar su lavavajillas de

tal manera que no tenga que remodelar las conexiones una vez efectuadas.

• No coja el lavavajillas por la puerta o el panel de control para desplazarlo.
• Procure dejar un espacio alrededor del lavavajillas para poder desplazarlo fácilmente y hacerlo girar durante su limpieza.
• Al instalar el lavavajillas, tenga cuidado de no aplastar los tubos de entrada y desagüe de agua. Asimismo, asegúrese de que el cable de alimentación no quede aplastado bajo el lavavajillas.
• Regule las patas del lavavajillas para que esté bien nivelado y quede estable. La correcta colocación del lavavajillas es esencial para que la puerta se abra y se cierre correctamente.
• Si la puerta de su lavavajillas no se cierra correctamente, compruebe que el lavavajillas está a nivel y estable en el suelo;

de lo contrario, estabilícelo ajustando las patas.

Conexión del agua

• Verifique que su instalación de fontanería interior permite la instalación de un lavavajillas. Le recomendamos, además, instalar un filtro a la entrada de su domicilio para evitar una posible contaminación (arena, arcilla, óxido, etc.) transportada por la red de suministro de agua o por la instalación de fontanería interior que pueda provocar daños en el lavavajillas. Además, le ayudará a prevenir molestias, como que la vajilla se amarillee o que se formen residuos después del lavado.

Tubo de entrada de agua

• No utilice jamás el tubo de entrada de agua de su antiguo lavavajillas. Utilice el tubo nuevo

suministrado con su lavavajillas. Antes de conectar un tubo de entrada de agua nuevo o que no haya sido utilizado desde hace mucho tiempo, deje correr el agua por su interior durante un rato. Conecte manualmente el tubo de entrada de agua directamente en el grifo de entrada. La presión del grifo debe ser, como mínimo, de 0,03 MPa y, como máximo, de 1 MPa. Si la presión de agua es superior a 1 MPa, instale un dispositivo reductor de presión entre el grifo y el tubo.

• Una vez que se hayan realizado todas las conexiones, abra el grifo a fondo y compruebe la estanqueidad. Para

proteger la seguridad de su lavavajillas, cierre siempre el grifo de entrada de agua tras la finalización de cada programa.

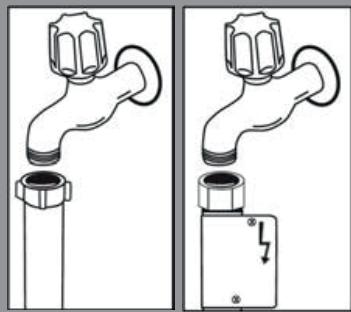

OBSERVACIÓN

Algunos modelos utilizan un sistema Aquastop. Si su aparato está equipado con este sistema, utilice una corriente con un voltaje peligroso. Nunca corte el conector de Aquastop y asegúrese de que no está doblado ni torcido.

Tubo de evacuación

Se puede conectar el tubo de desagüe directamente a un desagüe

fijo, como a una conexión especial debajo del fregadero. Con un tubo acodado especial (si está disponible), el lavavajillas puede vaciarse directamente en el fregadero enganchando en su filo el tubo acodado. Esta conexión debe encontrarse, como mínimo, a 50 cm y, como máximo, a 110 cm del nivel del suelo.

ADVERTENCIA

Cuando se utilice un tubo de evacuación de más de 4 metros, es posible que la vajilla quede sucia. En ese caso, nuestra empresa no se hace responsable.

Conexiones eléctricas

• La toma con puesta a tierra de su lavavajillas debe estar conectada a una toma con puesta a tierra, y el voltaje e intensidad deben corresponder a los valores previstos (según

las normas vigentes). Si su vivienda no dispone de una instalación con puesta a tierra, debe llamar a un electricista calificado para que realice este tipo de instalación. En caso de usarlo sin toma a tierra, nuestra empresa queda eximida de toda responsabilidad en caso de daños.

• Intensidad del fusible interior: 10 - 16 A.
• Su lavavajillas está configurado para funcionar a 220-240 V. Si en su domicilio el voltaje disponible es de 110 V, coloque un transformador 110/220 V-3.000 W. El lavavajillas debe estar desenchufado durante su colocación.
• Utilice sistemáticamente la toma proporcionada con el electrodoméstico. A bajo voltaje, la eficacia de su lavavajillas es menor.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el servicio

postventa o un técnico calificado para evitar cualquier riesgo. En caso contrario, puede provocar accidentes.

• Por razones de seguridad, asegúrese siempre de desenchufar la toma al final de cada programa de lavado.
• Para evitar cualquier riesgo de descarga eléctrica, no desenchufe el electrodoméstico con las manos mojadas.
• Desenchufe siempre su lavavajillas tirando de la clavija. Nunca tire del cable.

Antes de utilizar por primera vez el lavavajillas

• Compruebe que las características técnicas de la red eléctrica y del suministro de agua corresponden a los valores indicados en las instrucciones de instalación del lavavajillas.
• Retire todos los materiales del embalaje del interior del lavavajillas.
• Ajuste el descalcificador de agua.
• Añada 1 kg de sal en el compartimento de sal y rellénelo con agua hasta el borde.

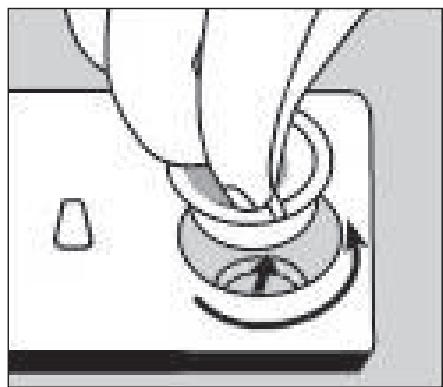

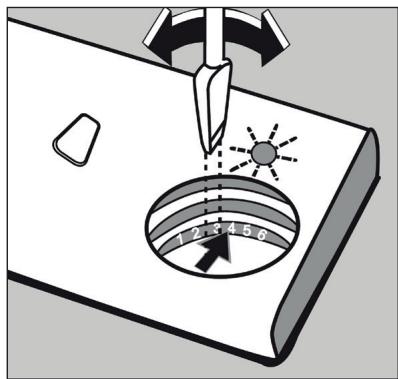

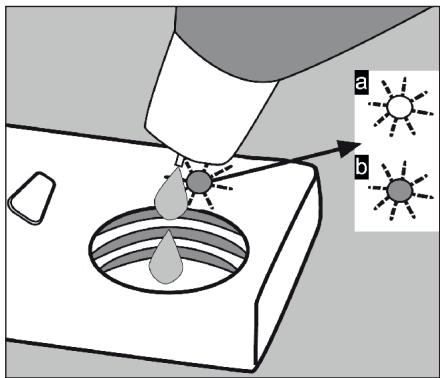

• Rellene el compartimento con abrillantador.

Ficha del producto

Marca registrada del suministrador	VALBERG
Modelo del suministrador	LVFI 12C45 A++ VET
Capacidad del lavavajillas (número de cubiertos)	12
Clase de eficiencia energetica	A++
Consumo de energia anual en kWh (cEA) (280 ciclos)*	258
Consumo de energia (Et) (kWh por ciclo)	0,90
Consumo de electricidad en modo de espera (W) (Po)	0,50
Consumo de electricidad en funciona bajo (W) (Po)	1,00
Consumo de agua anual en litros (cEA) (280 ciclos)**	3360
Clase de eficacia de secado ***	A
Nombre del programa estándar ****	Eco 50 °C
Duración del programa en el ciclo estándar (min)	187
Emissiones acústicas en el aire dB(A)	45
Integrado	Sí

• Consumo de energía anual de 258 kWh sobre la base de 280 ciclos de lavado estándar utilizando agua fría y en modo de bajo consumo.

El consumo energético real depende de las condiciones de utilización del aparato.

** Consumo de agua anual de 3.360 litros, sobre la base de 280 ciclos de lavado estándar. El consumo real de agua depende de las condiciones de uso del aparato. Clase de eficacia de secado A en una escala graduada desde G (menor eficacia) hasta A (mayor eficacia). * El programa "Eco 50 °C" es el programa estándar.

El programa estándar corresponde al ciclo de lavado estándar cuya información figura en la etiqueta y en la ficha del producto.

Este programa es apto para el lavado de la vajilla con un grado de suciedad normal y constituye el programa más eficiente en cuanto a consumo de agua y energía.

Capacidad	12 cubiertos
Altura	820 mm - 870 mm
Anchura	598 mm
Profundidad	550 mm
Peso neto	38 kg
Alimentación electrica	220-240 V-50 Hz
Potencia total	1 900 W
Potencia de calefacción	1 800 W
Potencia de la bomba	100 W
Potencia de la bomba de vaciado	30 W
Presión en el grifo de entrada de agua	0,03 MPa [0,3 bar] - 1 MPa (10 bares)
Intensidad	10 A

El fabricante se reserva el derecho a modificar el diseño y las características técnicas del electrodoméstico.

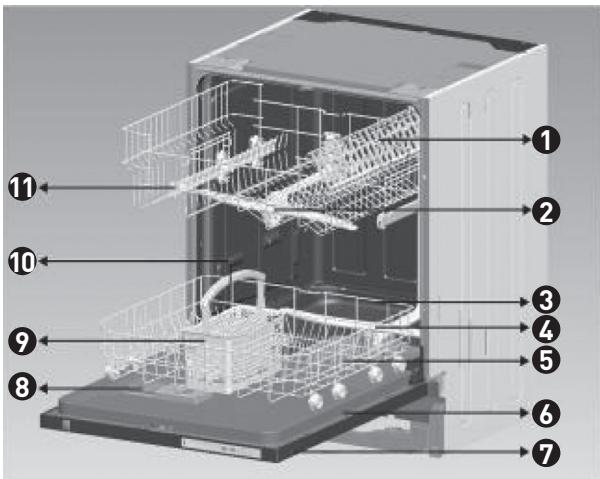

Descripción del aparato

Bandeja superior con rejillas, brazo de aspersión superior, bandeja inferior, brazo de aspersión inferior, filtros, placa de características, panel de control, dispensador de detergente y de abrillantador, cesta para cubiertos, compartimento para sal, bloqueo de seguridad de la bandeja superior, sistema de secado activo: este sistema permite un mejor secado de la vajilla.

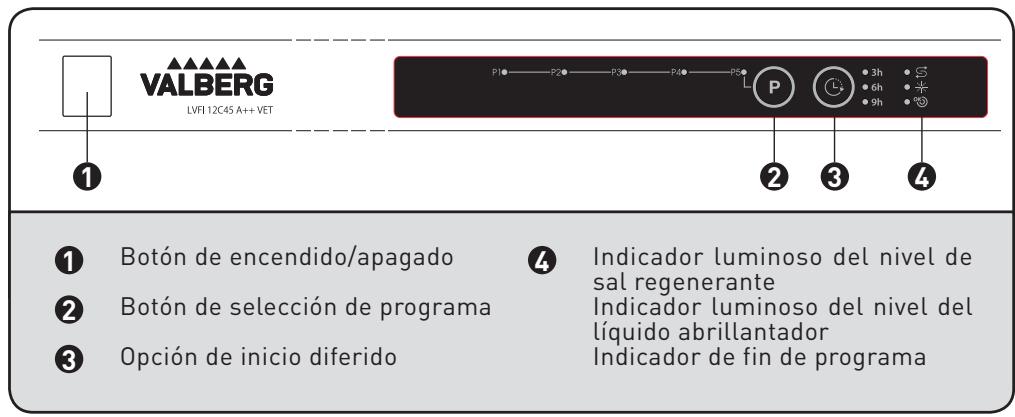

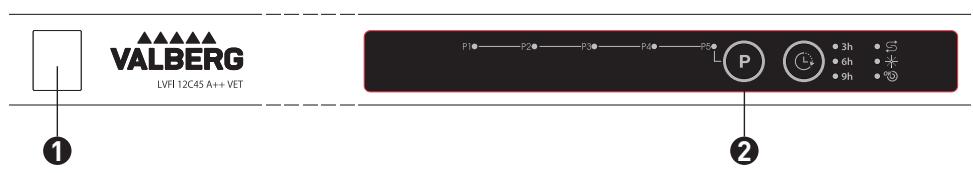

Panel de control

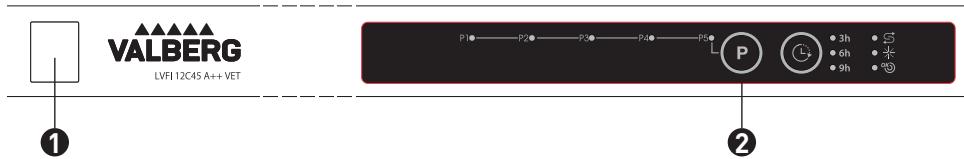

Botón de encendido/apagado

Al presionar el botón de encendido/apagado, se encenderá el indicador luminoso de fin de programa.

Botón de selección de programa P

Con este botón, puede elegir un programa que se adapte a su vajilla.

Opción de inicio diferido

Gracias a la opción de "inicio diferido", puede retrasar el inicio del ciclo de lavado hasta 3, 6 o 9 horas presionando el botón "inicio diferido".

Al presionar este botón, el indicador luminoso 3h se enciende. Si presiona nuevamente el botón, el indicador luminoso 6h y luego el indicador 9h se encienden. Así, podrá seleccionar el retraso de tiempo elegido y después elegir el programa deseado. El programa asociado a dicho retraso se activará una vez que se cierra la puerta del lavavajillas. También puede elegir primero

el programa, y luego el retraso deseado. Puede cancelar o modificar el retraso elegido volviendo a presionar el botón.

Podrá seguir el tiempo que queda fácilmente gracias a los indicadores luminosos. Así, si quedan 9 h, se enciende el indicador luminoso 9 h. Cuando queden 6 h, se encenderá el indicador luminoso 6 h. Cuando queden 3 h, se encenderá el indicador luminoso 3 h.

Nota: si ha activado una opción en su uso anterior y ya no desea utilizarla, desactívela.

Para ello, vuelva a presionar el botón y compruebe que se apaga el indicador luminoso.

Indicador luminoso del nivel de sal regenerante

Cuando se encienda el indicador luminoso de sal, se debe rellenar el compartimento de sal.

Indicador luminoso del nivel del líquido abrillantador

Cuando se encienda el indicador luminoso del líquido abrillantador, se debe rellenar el compartimento de líquido abrillantador.

Indicador de fin de programa OK

El indicador de fin de programa, situado en el panel de control, se enciende cuando termina el programa de lavado seleccionado. Asimismo, su lavavajillas puede emitir una señal sonora durante cinco veces cuando finalice el programa.

Descripción de los programas

Número del programa Nombre del programa y temperatura	Referencia
	Rápido 50 min. (P2) 65 °C	Eco (P3) 50 °C	Eco	Rápido 30 min. (P4) 40 °C	Remojo (Prelavado) Sin elemento calefactor (P5)
Tipo de restos de alimentos	Sopa, salsa, pasta, huevos, arroz, patatas y platos cocidos alorno, alimentos fritos.	Sopa, salsa, pasta, huevos, arroz, patatas y platos cocidos alorno, alimentos fritos.	Café, leche, tí, carne fria o verduras sin desc光阴.	Café, leche, tí, carne fria o verduras sin desc光阴.	Remojo para aclarar la vajilla y aflojar los residuos en espera de carga completa de la unidad. Desqués, elija un programa.
Grado de sueidad	Muy sucio	Medianamente sucio	Medianamente sucio	Poco sucio	-
Cantidad de detergente B: 25 cm³/15 cm³ A: 5 cm³	A+B	A+B	A+B	B	-
	Remojo Lavado a 70°C Aclarado en frió Aclarado en caliente Secado Fin	Lavado a 65°C Aclarado en frió Aclarado en caliente Fin	Remojo Lavado a 50 °C Aclarado en caliente Remojo Secado Fin	Lavado a 40 °C Aclarado en frió Aclarado en caliente Fin	Remojo Fin
Duración del programa (min)	127	50	187	30	15
Consumo de energia (kWh)	1,55	1,35	0,90	0,90	0,02
Consumo de agua (litros)	16,5	12,7	12,0	12,4	4,5
#Atencion! Los programas cortos no incluyen ciclo de secado. Los values anteriores corresponden a values obtenidos en condiiones de laboratorio conforme a las normas aplicables. Estos values peuvent variar en función de las conditiones de realización y del entorno (voltaje de la red, presión de agua, temperatura de entrada de agua y temperatura ambientale).

Preparación del lavavajillas para su uso

Importancia del nivel de cal en el agua

Para obtener los resultados óptimos, el lavavajillas debe funcionar con agua blanda, con menos cal. Por defecto, los residuos de cal blanca se depositan en la vajilla y en el interior del aparato, afectando negativamente al rendimiento del aparato en el lavado y abrillantado, así como al brillo de su vajilla. Cuando el agua pasa a través del descalcificador, se desprenden los iones responsables de su dureza y alcanza el grado deseado para obtener los mejores resultados posibles en el lavado. Según el grado de dureza del agua, estos iones se acumulan rápidamente en el interior del sistema de descalcificación. Es necesario, por tanto, recargar el sistema de descalcificación añadiendo sal especial para lavavajillas para que funcione correctamente durante el siguiente lavado.

Llenado del compartimento de sal

Utilice sal regeneradora especial para lavavajillas. Para añadir la sal regeneradora, retire la bandeja inferior y la tapa del compartimento de sal girándola en el sentido contrario de las agujas del reloj.

Eche la sal en el compartimento con ayuda de un embudo. Tenga cuidado de no tirar sal fuera del compartimento. Si esto ocurre, quítela enseguida. 3 Durante el primer uso, llene el compartimento con 1 kg de sal y añada agua hasta el borde; 4 vuelva a atornillar la tapa. Rellene el compartimento de sal (alrededor de 1 kg) cada 20 o 30 lavados.

Solo ponga agua en el compartimento de sal la primera vez que use el aparato.

Le recomendamos usar sal regeneradora de grano bajo en polvo.

Nunca ponga sal de mesa en su aparato, ya que podría alterar el funcionamiento del descalcificador con el tiempo. Al poner en marcha el lavavajillas, el compartimento de sal se llena de agua. Por lo tanto, ponga la sal regeneradora antes de poner en marcha el lavavajillas.

Así, el excedente de sal se eliminará enseguida durante el ciclo de lavado. Una vez que se haya llenado el compartimento de sal, es preferible comenzar un ciclo de lavado para evitar riesgos de corrosión. Si no tiene vajilla que lavar, comience un ciclo corto con el lavavajillas vacío.

Tira de control de la dureza del agua

La eficacia del lavado de su aparato depende del grado de dureza del agua del grifo. Por ello, su aparato está equipado de un sistema que reduce el grado de dureza del agua de la red de abastecimiento. La eficacia del lavado será mejor si el sistema está correctamente ajustado. Para realizar un buen ajuste, utilice la tira de control suministrada con su aparato para poder medir el grado de dureza del agua de la red.

Abra la tira de control	Deje correr el agua del grifo durante 1 minuto	Coloque la tira de control Dentro del agua durante unrado	Retire la tira de control y sacúdala	Espere 1 minuto	Ajuste su electrodométrico en funciona del grado de dureza del agua constatado en la tira
		1 second			Level 1 No Lime
					Level 2 Very low lime content
					Level 3 Low lime content
					Level 4 Medium lime content
					Level 5 Lime content
					Level 6 High lime content

Tabla de ajustes según la dureza del agua

Si el grado de dureza es superior a 90 dF (dureza francesa) o si utiliza agua de pozo, le recomendamos usar un ablandador y un dispositivo de tratamiento del agua.

Nota: el grado de dureza del agua viene ajustado por defecto en el nivel 3.

Nivel de dureza del agua	Dureza del agua en Alemania dH	Dureza del agua en Francia dF	Dureza del agua en Gran Bretaña dE	Indicadores del nivel de dureza del agua
					P1	P2	P3	P4	P5
1	0 - 5	0 - 9	0 - 6	P1 - P5 se en-cienden	●	○	○	○	●
2	6 - 11	10 - 20	7 - 14	P2 - P5 se encienden	○	●	○	○	●
3	12 - 17	21 - 30	15 - 21	P3 - P5 se en-cienden	○	○	●	○	●
4	18 - 22	31 - 40	22 - 28	P4 - P5 se encienden	○	○	○	●	●
5	23 - 31	41 - 55	29 - 39	P1 - P4 - P5 se encienden	●	○	○	●	●
6	32 - 50	56 - 90	40 - 63	P2 - P4 - P5 se encienden	○	●	○	●	●

Ajuste del descalcificador

Ajuste el descalcificador de agua en función del grado de dureza del agua del grifo.

Cuando el aparato está apagado, presione el botón de selección de programa y manténgalo presionado. 2

A la vez que mantiene presionado el botón de selección de programa, encienda la máquina presionando el botón de encendido/apagado. 1

Mantenga presionado el botón de selección de programa hasta que los indicadores P1-P2-P3-P4-P5-fin se enciendan y, después, se apaguen. 2

Suelte el botón de selección de programa después de que los indicadores P1-P2-P3-P4-P5-fin se hayan puesto a parpadear.

Su aparato realizará el ajuste final de dureza del agua.

Puede ajustar el nivel de dureza del agua presionando el botón de selección de programa ② consultando la tabla de ajuste de la dureza del agua.

Una vez ajustada la dureza del agua, presione el botón de "encendido/apagado". Se memorizará su ajuste. 1

Detergente

Utilice un detergente especialmente elaborado para un lavavajillas doméstico.

Existen en el mercado productos de limpieza que contienen fosfatos y cloro. Coloque el detergente en el compartimento antes de poner en marcha el lavavajillas. Conserve los detergentes en un lugar fresco y seco, lejos del alcance de los niños.

Respete las cantidades indicadas para preservar el medio ambiente. No rellene el compartimento con más detergente del necesario, su vajilla podrá rayarse y el detergente podrá disolverse mal.

Para más información sobre el detergente que utilice, consulte directamente al fabricante del detergente.

Llenado del compartimento de detergente

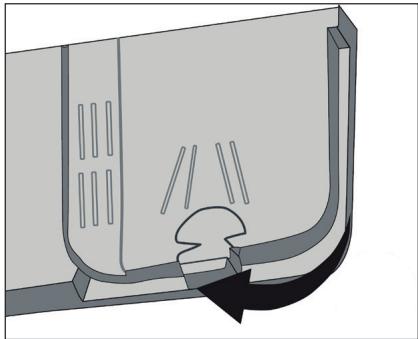

Fig. 1

Empuje el picaporte para abrir el compartimento de detergente (fig.1). Se puede medir la cantidad correcta de detergente gracias a las líneas presentes en el compartimento para detergente. El compartimento de detergente puede contener hasta 40 cm³ de detergente. Abra el envase de detergente para lavavajillas y vierta en el compartimento grande de prelavado 25 cm³ de detergente si su vajilla está muy sucia, o 15 cm³ si su vajilla está poco sucia.

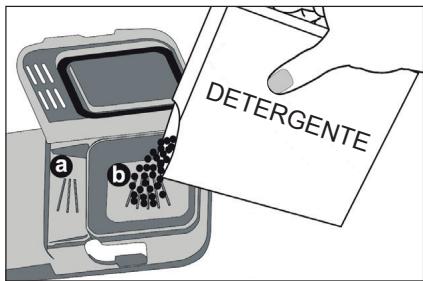

Fig. 2

Si su vajilla ha permanecido seca durante mucho tiempo, tiene residuos de alimentos secos o ha cargado el lavavajillas en exceso, vierta 5cm³ de detergente en el compartimento de prelavado y ponga en marcha su electrodoméstico.

Según el grado de suciedad de la vajilla y la dureza del agua de su zona, debe adaptar la cantidad de detergente utilizado en su electrodoméstico.

Detergentes combinados

Los fabricantes de detergentes también proponen detergentes combinados como 2 en 1, 3 en 1, 5 en 1, etc.

Los detergentes 2 en 1 contienen detergente + sal o brillantador. Cuando se utilicen los detergentes 2 en 1, hay que tener en cuenta las funciones de la pastilla.

Los demás detergentes en pastilla contienen detergente + brillantador + sal + otras muchas unidades.

De forma general, los detergentes combinados dan resultados correctos únicamente en ciertas condiciones de uso. Estos detergentes contienen abrillantador y/o sal en cantidades predefinidas.

Cuando use este tipo de productos:

• Compruebe siempre las características del producto que vaya a utilizar y asegúrese de que se trata de un producto combinado.
• Compruebe que el detergente utilizado es idóneo para la dureza del agua de la red de abastecimiento que suministra el agua al electrodoméstico.
• Siga las instrucciones que figuran en el envase de estos productos.
• Si estos detergentes se presentan en pastillas, nunca los coloque en la cuba del lavavajillas o en la cesta de cubiertos. Coloque siempre las pastillas en el compartimento del dosificador de detergente.
• Estos detergentes solo dan buenos resultados para ciertos tipos de uso. Si utiliza este tipo de detergentes, debe contactar al fabricante e informarse sobre las condiciones de uso correctas.
• Contacte al fabricante del detergente si no obtiene buenos resultados en el lavado de su vajilla (si su vajilla tiene restos de cal o si permanece húmeda) después de haber utilizado detergentes 2 en 1 o 3 en 1. La garantía de su electrodoméstico no incluye las reclamaciones debidas al uso de este tipo de detergentes.

Consejos de uso: Para obtener mejores resultados cuando utilice detergentes combinados, añada sal y abrillantador en los dosificadores correspondientes y regule la dureza del agua y el dosificador de abrillantador en la posición más baja.

ADVERTENCIA

Para los programas cortos, es preferible utilizar detergentes en polvo en lugar de pastillas. En efecto, según los fabricantes, las pastillas se disuelven de forma diferente en función de la temperatura y de la duración del ciclo de lavado.

ATENCIÓN

Si encuentra algún problema utilizando este tipo de detergente que no había tenido antes con su lavavajillas, póngase en contacto directamente con el fabricante del detergente.

Siga de utilizar detergentes combinados:

• Rellene los compartimentos de sal y de abrillantador.
• Ajuste la dureza del agua en la posición más elevada y realice un lavado en vacío.
• Ajuste la dureza del agua.
• Ajuste el dosificador del abrillantador según el resultado deseado.

Llenado del compartimento del abrillantador y ajuste del dosificador

Fig. 1

Fig. 2 Fig. 3

Utilizamos un abrillantador para impedir que la vajilla quede con restos de gotas de agua blanquecinas, restos de cal y cubierta de una película blanca, así como para mejorar el aclarado. Contrariamente a la opinión general, no solo sirve para obtener una vajilla más brillante, sino también una vajilla más seca. Por ello debemos tener una cantidad suficiente de abrillantador en el compartimento y utilizar sólo productos especialmente elaborados para lavavajillas.

1. Para verter el abrillantador, desenrosque el tapón del compartimento (fig. 1).
2. Rellene el compartimento hasta que el indicador de nivel de abrillantador se ponga negro b [fig. 2].
3. Vuelva a enroscar la tapa de forma que las pestañas coincidan.

Puede probar si debe añadir o no abrillantador en su lavavajillas mediante el indicador de nivel de abrillantador situado sobre el dispensador de detergente. Si el indicador está negro (b), el compartimento contiene suficiente abrillantador, mientras que si el indicador está claro (a), entonces debe añadir abrillantador.

Es posible ajustar el dispensador de abrillantador de 1 a 6. El dispensador viene ajustado en la posición 3 por defecto.

Debe utilizar un ajuste más elevado si se forman manchas de agua en su vajilla después del lavado, y un ajuste más bajo si quedan manchas azuladas cuando se seca con la mano (fig. 3).

ATENCIÓN

Utilice solo abrillantadores adaptados para lavavajillas. Si rebasa la cantidad de producto, los residuos del abrillantador crearán una gran cantidad de espuma y la calidad del lavado se verá afectada: limpie el exceso de abrillantador con un paño.

Carga del lavavajillas

Si introduce correctamente la vajilla en el lavavajillas, lo utilizará de la mejor forma posible en términos de consumo de energía y de rendimiento de lavado y secado.

Su electrodoméstico contiene dos bandejas de carga. Puede utilizar la cesta inferior para colocar los utensilios redondeados y profundos, tales como botes con asas grandes, tapas, platos, cacerolas o cubiertos. La bandeja superior está destinada a los platos pequeños, platos de postre, cuencos, tazas y vasos. Apoye las copas contra el borde de la bandeja, las rejillas abatibles o la rejilla de soporte de vasos y no contra los demás utensilios. No deje caer los vasos altos o los platos contra los demás; no tendrán estabilidad y podrían romperse.

Es preferible colocar los objetos finos y estrechos en las zonas centrales de las bandejas.

Puede colocar las cucharas entre los demás cubiertos para impedir que se peguen las unas a las otras. Para obtener mejores resultados, le aconsejamos utilizar la rejilla para cubiertos. Para evitar cualquier daño, coloque siempre los objetos punzantes y con mango largo, como los tenedores de servir, cuchillos de pan, etc., con la punta hacia abajo u horizontalmente en las bandejas.

ATENCIÓN

Coloque sus cubiertos en el electrodoméstico de forma que no impidan la rotación de los brazos de aspersión inferior ni superior.

Rejillas abatibles

La bandeja superior de su electrodoméstico contiene dos rejillas abatibles. Puede utilizar estas rejillas abatibles en posición abierta o cerrada. En posición abierta (3), puede colocar ahí las tazas. En posición cerrada (6), puede colocar ahí los vasos altos sobre la bandeja. También puede usar estas rejillas abatibles para colocar lateralmente los tenedores, las cucharas y los cuchillos largos.

Otras cargas de las bandejas

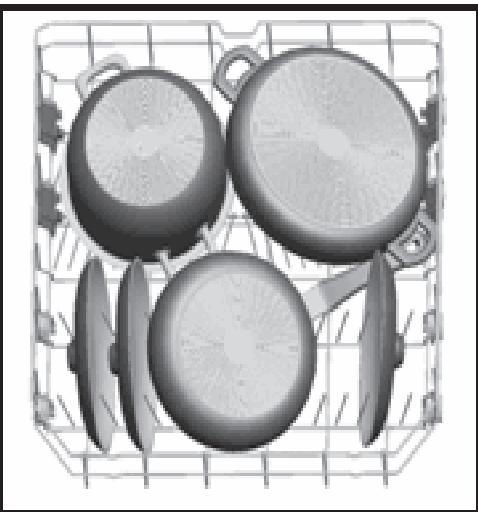

Bandeja inferior

Bandeja superior

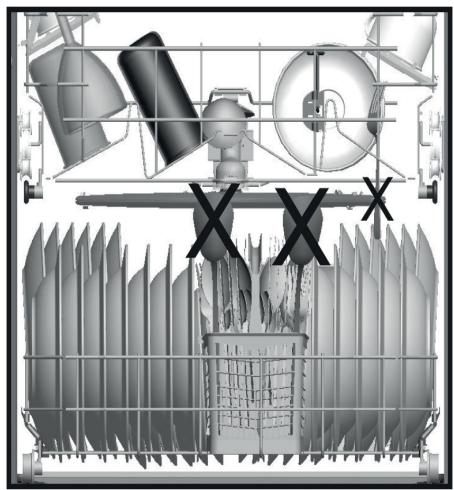

Cargas inadecuadas

Conexión y elección de un programa

Conexión del lavavajillas

Cuando selecciona un programa con el botón de selección de programas, el indicador luminoso del programa elegido se enciende y el indicador de fin se apaga.

Una vez que presione el botón de encendido/apagado, el indicador de fin se enciende.

1. Presione el botón de encendido/apagado.
2. Seleccione el programa adecuado a su vajilla utilizando el botón de selección de programa ②.
3. Cierre la puerta. El programa comenzará automáticamente.

OBSERVACIÓN

Si finalmente decide no poner en funcionamiento el lavavajillas una vez seleccionado el programa, vuelva a presionar el botón de encendido/apagado. Se anulará el programa. Podrá elegir un programa nuevo.

Control de brillo del programa

El indicador de fin de programa OK, situado en el panel de control, se enciende cuando termina el programa de lavado seleccionado. Asimismo, la máquina hará sonar una señal sonora cinco veces para indicarle el fin del programa.

No abra la puerta antes de que finalice el programa.

Cambio de un programa

Si desea cambiar el programa cuando un ciclo de lavado está en marcha:

Abra la puerta con cuidado y seleccione un nuevo programa presionando el botón de selección de programa P.

Cuando se cierra la puerta, el nuevo programa comenzará donde se había detenido el anterior.

OBSERVACIÓN

Si abre la puerta del lavavajillas para detener el programa de lavado antes de que termine, procure abrir con cuidado al principio para evitar salpicaduras de agua.

Cambiar a programa con puestos a cero

Si desea cancelar un programa de lavado ya empezado:

Abra la puerta del lavavajillas. El indicador luminoso del último programa se enciende. El proceso de evacuación del agua comenzará siempre y cuando haya vuelto a cerrar la puerta del lavavajillas. El lavavajillas evacuará el agua que contenga durante unos 30 segundos. Si se cancela el programa, la máquina hará sonar una señal sonora cinco veces y se encenderá el indicador de fin de programa.

Mantenga el botón de selección de programas presionado durante 3 segundos (el indicador de fin parpadeará y el de programa se apagará).

OBSERVACIÓN

Si abre la puerta del lavavajillas para detener el programa de lavado antes de que termine, procure abrir con cuidado al principio para evitar salpicaduras de agua.

Apagado del lavavajillas

Cuando se encienda el indicador de fin de programa, apague el aparato con el botón de encendido/apagado.

Desenchufe la toma. Cierre el grifo de agua.

OBSERVACIÓN

Cuando la señal sonora indica el fin del programa (indicador encendido), puede dejar la puerta del lavavajillas entreabierta para facilitar el secado.

OBSERVACIÓN

Si se abre la puerta del lavavajillas durante el lavado o si ocurre un corte de energía, el lavavajillas solo seguirá con el programa en marcha si la puerta está cerrada y se restablece la corriente.

Limpieza y mantenimiento

Una limpieza regular del lavavajillas prolongará su esperanza de vida.

En el interior de la cuba se puede acumular grasa y cal. En ese caso:

• Rellene el compartimento con detergente, seleccione un programa a alta temperatura y ponga el electrodoméstico en marcha sin vajilla. Si este procedimiento resulta insuficiente, utilice productos de limpieza especiales disponibles en el mercado (productos de limpieza especiales para lavavajillas).

Limpieza de las juntas de la puerta

• Para limpiar todos los residuos acumulados en las juntas de la puerta, lave habitualmente las juntas con un paño húmedo.

Limpieza del lavavajillas

Limpie los filtros después de cada lavado y los brazos de aspersión al menos una vez al año. Desenchufe su electrodoméstico y cierre el grifo de entrada de agua antes de empezar a limpiar. No utilice un producto abrasivo. Limpie el electrodoméstico con un producto suave y un paño húmedo.

Filtros

Compruebe si se han acumulado restos de alimentos en el filtro y el microfiltro.

En caso de presencia de restos de alimentos, quite los filtros y límpielos con cuidado con agua.

Fig. 1 Fig. 2

Fig. 3 Fig. 4

a. Microfiltro exterior b. Filtro de residuos interior c. Filtro tamiz de metal o plástico

Para SACAR y limpiar el grupo de filtrado, gírelo en el sentido de las agujas del reloj y quítelo levantándolo (fig.1).

Tire del filtro de metal o plástico y sáquelo (fig.2). Separe después el filtro de residuos y el microfiltro (fig.3). Enjuague los filtros bajo el grifo con abundante agua. Vuelva a colocar el filtro de residuos en el microfiltro con cuidado de hacer coincidir las marcas de referencia. Fije el microfiltro bajo el filtro de metal o plástico y gírelo en el sentido indicado por la flecha; el conjunto estará bloqueado cuando la flecha esté visible en el microfiltro (fig.4).

• Nunca utilice el lavavajillas sin filtro.
• Una instalación incorrecta del filtro disminuirá la eficacia del lavavajillas.
• La limpieza de los filtros es esencial para el correcto funcionamiento del electrodoméstico.

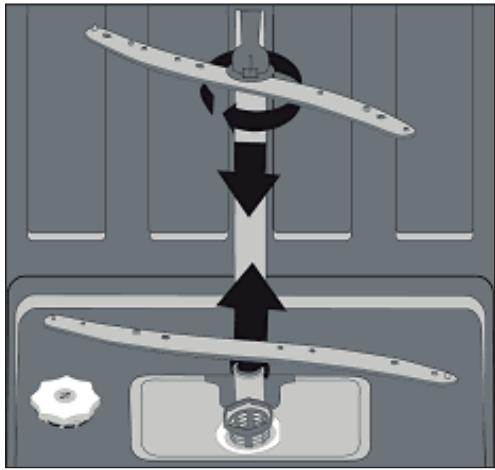

Brazos de aspersión

Compruebe que los surtidores de los brazos de aspersión superior e inferior no estén obstruidos. Si están obstruidos, quite los brazos de aspersión y límpielos con agua corriente.

El brazo de aspersión inferior se quita tirando de él hacia arriba. En cuanto al brazo superior, quite la tuerca girándola hacia la izquierda. Apriete bien la tuerca cuando vuelva a colocar el brazo de aspersión superior.

Filtros del tubo de entrada de agua

El filtro del tubo de entrada de agua impide que su aparato se averíe debido a cualquier impureza (arena, arcilla, óxido, etc.) que se encuentre eventualmente en la red de abastecimiento o en el sistema de tubería interior y evita cualquier otra molestia, como el amarilleo de la vajilla o la formación de residuos después del lavado. Compruebe con regularidad el filtro y el tubo de entrada de agua y límpielos si fuera necesario. Para limpiar el filtro, cierre el grifo y quite el tubo. Quite el filtro del tubo y el filtro del lado de la entrada del lavavajillas y límpielos bajo el grifo. Vuelva a colocar los filtros limpios y el tubo en su sitio.

Qué hacer en caso de avería

Código de fallos					Descripción del fallo	Solutión
Intensivo Rápido (P1) (P2) (50' (P3) Eco (P4) 30' (P5) °°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°"					Alimentación de agua inapropiada	Compruebe que el grifo de entrada de agua está Completely abierto y que no haya una interrupcción del suministro. Cierre el grifo de entrada de agua, separe el tubo de entrada de agua del grifo y limpie el filtró del extremo del empalme del tubo. Vuelva a poder en marcha su aparato y contacte al service de mantenimiento si el fallo continúa.
					Fallo en la entrada de agua continua	Cierre el grifo. Contacte al service de mantenimiento.
					No se pueda evacuar el agua residual del lavavajillas.	El tubo de evacuación está obstruido. Los filtros del lavavajillasuenoten estar obstruidos. Apache y bajo vuelva encender su lavavajillas y active el control de anulación del programa. Si el fallo continúa, contacte al service postventa.
					Fallo del elemento calefactor	Póngase en contacto con el service postventa.
					La alarma contra la circulación de agua está activada	Apague su aparato y ciderre el grifo. Póngase en contacto con el service postventa.
					Tarjeta electrónica defectuosa	Póngase en contacto con el service postventa.
					Fallo del elemento calefactor (la temperatura del lavavajillas está muy elevada)	Póngase en contacto con el service postventa.
					Sensor de calor defectuoso	Póngase en contacto con el service postventa.

Problema	Causas y soluciones
El programa no se pone en marcha	· Compruebe que la toma de corriente está enchufada. · Compruebe los fusibles de su instalación. · Compruebe que el grifo de entrada de agua está abierto. · Compruebe que la puerta del lavavajillas está cerrada. · Compruebe que ha apagado el lavavajillas presionando el botón de encendido/apagado. · Compruebe que los filtros de entrada de agua y los filtros del lavavajillas no están obstruidos.
Quedan restos de detergente en el compartmento de detergente	Ha introducido el detergente en el compartmento cuando aún está húmedo. Compruebe que el compartmento está seco antes de introducir el detergente.
Queda agua en el interior del electrodométrico al final del programa	· El tubo de evacuación está obstruido o doblado. · Los filtros interiores están obstruidos. · El programa no se ha terminado=aún.
El lavavajillas se ha detenido durante una operación de lavado	· Avería de la corriente electrónica. · Corte del suministro de agua. · Programa suspendido.
Se oyen ruidos provocados por el movimiento de la vajilla y por golpes durante el lavado	· La vajilla no está colocada correctamente. · El brazo de aspersión golpea la vajilla.
Quedan restos de alimentos en la vajilla	· La vajilla se ha instalado mal en el lavavajillas, el agua rociada por los brazos de aspersión no alcanza los sitios mal lavados. · La bandeja estádemasiado cargada. · La vajilla se roza entre ella. · LaULDadetergente no es suficiente. · El programa selecciónado no es el adecuado y la temperatura no es suficientmente elevada. · El brazo de aspersión estáobstruido por restos de alimentos. ·Los filtros interiores estáobstruidos. ·Los filtros estámal colocados. ·La bombadevaciación estábloqueada.
Presencia de manchas blancas en la vajilla	· LaULDadetergente no es suficiente. · El ajustede dispersador de ablillantador estádemasiado bajo. · Falta de sal regeneradora a pesar del alto grado de dureza del agua. · El ajustede descalcificador esdemasiado bajo. · Tapa del compartmento de sal mal cerrada.
La vajilla no se seca	• Se ha selecciónado un programa sin secado. • El ajuste del dispenser deibrillantador estáblemado bajo. • Se ha SACado la vajillablemado=rápido del lavavajillas.
Presencia de manchas de oxido en la vajilla	• Vajilla de acero inoxidable de mala calidad.. • Cantidad elevada de sal en el agua de lavado. • Tapa del compartmento de sal mal cerrada. • Al rellenar de sal el aparato, se ha introducido unacantidadblemado grande. La sal se ha salido en la cuba. • Puesta a tierradefectuosa.
La puerta no abreni cierra bien	• Compruebe que el peso de la contrapuerta es el adecuado (consulte el esquema de ensamblaje). • Compruebe que la tensión del resorte de la puerta esADECAUADA (consulte el esquema de ensamblaje).

Llame al servicio postventa si el problema continúa después de haber realizado todos los controles mencionados o en caso de un mal funcionamiento descrito anteriormente.

Información práctica y útil

1. Cuando no vaya a usar su electrodoméstico durante un tiempo prolongado:
2. Desenchufe el lavavajillas y corte el agua.
3. Deje la puerta ligeramente entreabierta para impedir la formación de olores desagradables.
4. Mantenga limpio el interior del lavavajillas.
5. Eliminación de gotas de agua en la vajilla:
6. Lave la vajilla con el programa intensivo.
7. Retire todos los recipientes metálicos del lavavajillas.
8. No añada detergente.
9. Si introduce correctamente la vajilla en el lavavajillas, lo utilizará de la mejor forma posible en cuanto a consumo de energía y rendimiento de lavado y secado.
10. Retire los restos de comida de mayor tamaño antes de colocar la vajilla sucia en el lavavajillas.
11. Ponga el lavavajillas a funcionar solo cuando esté lleno.
12. Utilice el programa de remojo únicamente si es necesario. Consulte la información sobre los programas y la tabla de valores regulares de consumo cuando elija un programa.
13. Este electrodoméstico puede alcanzar temperaturas elevadas, por lo que no es aconsejable colocarlo debajo del frigorífico.
14. Si el aparato se encuentra en un ambiente con riesgo de heladas, deben vaciar completamente el agua residual, cerrar la entrada de agua y desatornillar el tubo de entrada de agua del grifo.

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos contribuye a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la participación de todos, tanto del proveedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

CONDICIONES DE LA GARANTÍA

ES

Este producto dispone de una garantía de 2 años a partir de la fecha de compra*. Está garantizado contra cualquier defecto de fabricación o de los materiales empleados. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANCE
