FM 57 P X SIP - Horno electrico VALBERG - Manual de uso y guía de instrucciones gratis

Marca	VALBERG
Modelo	FM 57 P X SIP
Tipo de producto	Horno eléctrico empotrable
Volumen (L)	57
Peso (kg)	33,9
Clase energética	A
Consumo energético (modo tradicional)	0,85 kWh/ciclo
Consumo energético (modo aire pulsado)	0,82 kWh/ciclo
Índice de eficiencia energética	106,5
Fuente de calor	Electricidad
Número de cavidades	1
Alimentación	230 V / 50 Hz
Funciones de cocción	Calor rotativo, Bóveda, Gril, Gril fuerte, Turbo gril, Suelo, Carne, Mantenimiento en caliente, Descongelación
Limpieza	Pirólisis automática
Seguridad niños	Sí (bloqueo de puerta)
Apagado automático	Sí (según temperatura)
Iluminación interior	Bombilla halógena 300°C (reemplazable)
Accesorios incluidos	Rejilla metálica, Bandeja para asar, Soportes de rejilla extraíbles
Tipo de instalación	Empotrable
Cable de alimentación	Incluido, tipos compatibles H07 RN-F, H05 RN-F, etc.
Puerta desmontable para limpieza	Sí (4 paneles de vidrio)
Garantía	2 años

Preguntas frecuentes - FM 57 P X SIP VALBERG

¿Cómo ajustar la hora del horno?

Después de la primera puesta en marcha o para modificar la hora, presione varias veces Reloj hasta que la hora parpadee. Use + y - para ajustar las horas y luego los minutos, y confirme con Reloj o espere 5 segundos.

¿Cómo usar la función Pirólisis?

Retire todos los accesorios y los soportes de rejilla. Limpie las suciedades grandes a mano. Seleccione la función Pirólisis en el selector de funciones. Presione OK o gire el termostato en sentido horario para iniciar. La puerta se bloquea automáticamente. La duración es de 2 horas.

¿Qué hacer si el horno no calienta?

Verifique que el horno esté bien enchufado, que el reloj esté ajustado, que la seguridad niños no esté activada y que el apagado automático no haya apagado el aparato. Consulte el capítulo En caso de anomalía de funcionamiento del manual.

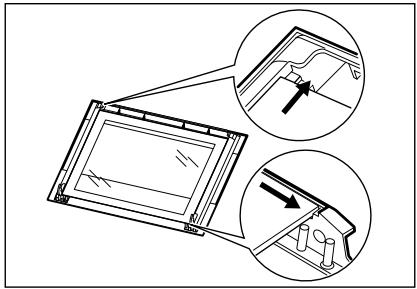

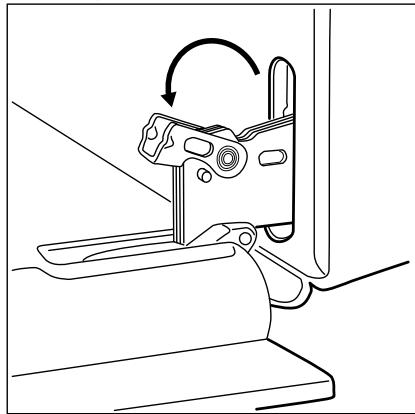

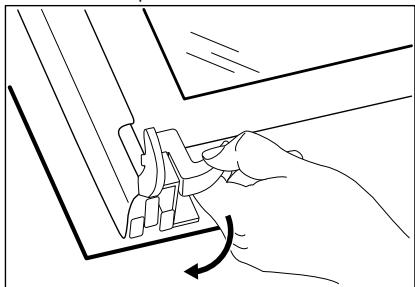

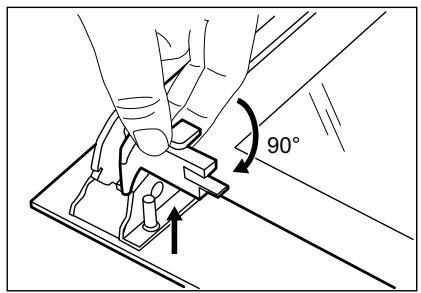

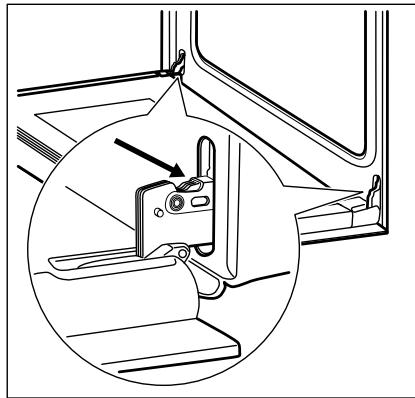

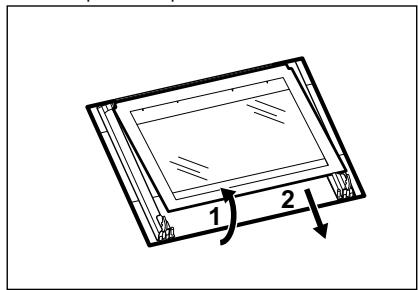

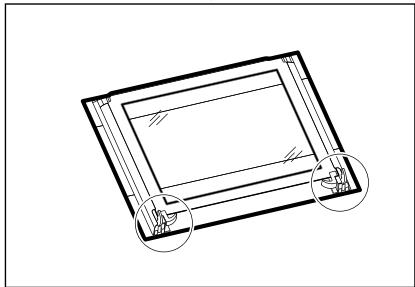

¿Cómo desmontar la puerta del horno para limpiarla?

Abra completamente la puerta, levante las palancas de las bisagras, luego cierre la puerta a medio camino. Tire hacia adelante para retirarla. Colóquela sobre un paño suave. Desactive el sistema de bloqueo, retire las fijaciones y saque los paneles de vidrio uno por uno. Limpie con agua jabonosa y vuelva a montar en orden inverso.

¿Cómo activar la seguridad niños?

Asegúrese de que el selector de funciones esté en Apagado. Mantenga presionadas las teclas Reloj y + simultáneamente durante 2 segundos. Suena una señal sonora y la pantalla muestra SAFE y el símbolo de bloqueo. Para desactivar, repita la misma operación.

¿Qué significa el código de error C3?

El código C3 se muestra cuando la función Pirólisis no puede iniciarse porque la puerta del horno no está completamente cerrada o el bloqueo está defectuoso. Cierre la puerta correctamente y vuelva a intentarlo.

¿Cómo desactivar el modo demo?

Apague el horno. Mantenga presionada la tecla +, gire el selector de funciones a la primera función (suena una señal sonora), luego vuelva a colocarlo en Apagado. Suelte la tecla +. Gire el termostato hacia la derecha y manténgalo 3 segundos hasta 3 señales sonoras. El modo demo está desactivado.

¿Cuál es el consumo energético del horno?

El consumo es de 0,85 kWh/ciclo en modo tradicional y 0,82 kWh/ciclo en modo aire pulsado. La clase energética es A.

¿Qué accesorios se incluyen con el horno?

El horno se entrega con una rejilla metálica, una bandeja para asar y soportes de rejilla extraíbles.

¿Cómo limpiar el vidrio de la puerta sin desmontarla?

Use una esponja o un paño suave húmedo con agua jabonosa. Nunca use productos abrasivos ni raspadores metálicos. Para una limpieza profunda, se recomienda desmontar la puerta como se indica en el manual.

MANUAL DE USUARIO FM 57 P X SIP VALBERG

MANUAL DE INSTRUCCIONES 32

Muchas gracias por haber elegido este producto VALBERG.

Seleccionado, probado y recomendado por ELECTRO DEPOT. Los productos de la marca VALBERG le garantizan calidad de manejo, un rendimiento fiable y una calidad impecable.

Con estos aparatos puede estar seguro de que quedará satisfecho con cada uso.

Bienvenido a ELECTRO DEPOT.

Visite nuestro sitio web: www.electrodepot.es

ELECTRO DEPOT

CONTENIDO

Información sobre seguridad	2	Funciones adiconiales	8
Instrucciones de sécurité	3	Consejos	8
Descripción del producto	6	Mantenimiento y limpieza	14
Antes del primer uso	6	Solutución de problemas	17
Uso diario	7	Instalación	18
Uso de los accesos	7	Eficacia enerética	19

Salvo modificaciones.

INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

Seguridad de niños y personas vulnerables

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• No deje que los niños jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y mascotas alejados del aparato cuando está funcionando o enfriándose. Las piezas de fácil acceso están calientes.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.
• Los niños de 3 años o menos deben mantenerse alejados de este aparato en todo momento cuando funciona.

Seguridad general

• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias. Es necesario mantener alejados a los niños de menos de 8 años salvo que estén bajo supervisión continua.
• Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.
• Antes de realizar tareas de mantenimiento, corte la corriente eléctrica.
• Asegúrese de que el aparato está desconectado antes de reemplazar la lámpara con el fin de impedir que se produzca una descarga eléctrica.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilados para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.
• Si el cable de alimentación eléctrica sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos eléctricos.

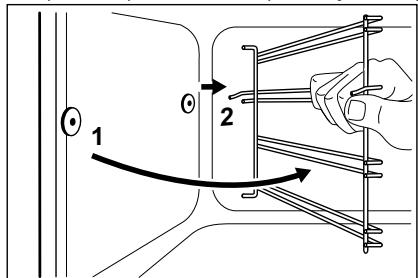

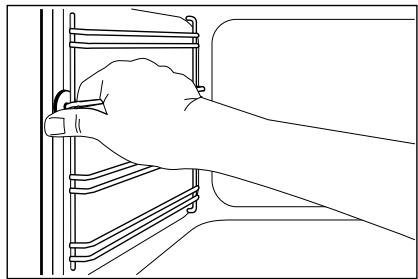

• Para quitar los carriles laterales, tire primero del frontal del carril y luego separe el extremo trasero de las paredes. Coloque los carriles laterales en el orden inverso.

INSTRUCCIONES DE SEGURIDAD

Instalación

ADVERTENCIA! Solo un electricista cualificado puede instalar este aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Asegúrese de que el aparato se instala bajo y junto a estructuras seguras.
• Los laterales del aparato deben colocarse bajo otros aparatos o muebles de la misma altura.
• El aparato dispone de un sistema de enfriamiento electrónico. Debe utilizarse con alimentación electrónica.

Conexión eléctrica

ADVERTENCIA: Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coincidan con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicios técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato, especialmente si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornillo que pueda retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación electrónica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• Este aparato cumple las directivas CEE.

Uso del aparato

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• Este aparato está diseñado exclusivamente para uso doméstico.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no están obstruidos.
• No deje nunca el aparato desatendido mientras está en funcionamiento. Desactive el aparato antes de cada uso.
• Tenga cuidado al abrir la puerta del aparato cuando este esté en funcionamiento. Puede liberarse vapores calientes.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede tener una mezcla de alcohol y aire.
• Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.
• No coloque productos inflamables ni objetos mojados con productos

inflamables dentro, cerca o encima del aparato.

• No utilice la función de microondas para precalentar el horno.

¡ADVERTENCIA! Podría dañar el aparato.

• Para evitar daños o decoloraciones del esmalte:
• no coloque utensilios refractarios ni otros objetos directamente en la parte inferior del aparato.
• no coloque papel de aluminio directamente en la parte inferior del aparato.
• No ponga agua directamente en el aparato caliente.
• No deje platos húmedos ni comida en el aparato una vez finalizada la cocción.
• Preste especial atención al desmontar o instalar los accesorios.
• La pérdida de color del esmalte no afecta al rendimiento del aparato.
• Utilice una bandeja Honda para pasteles húmedos. Los jugos de las frutas podrían ocasionar manchas permanentes.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción. Cocine nunca con la puerta del horno cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo, una puerta), asegúrese de que la puerta nunca esté cerrada cuando funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, a la unidad donde se encuentra o al suelo. No cierre el panel del armario hasta que el aparato se haya enfriado totalmente antes de su uso.

Mantenimiento y limpieza

¡ADVERTENCIA! Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato está frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones del envase.
• No limpie el esmalte catalítico (en su caso) con ningún tipo de detergente.

Luz interna

• El tipo de bombilla o lámpara halógena realizada para este aparato es específica para aparatos domésticos. No se debe utilizar para la iluminación doméstica.

ADVERTENCIA! Riesgo de descargas eléctricas.

• Antes de cambiar la bombilla, desconecte el aparato del suministro de red.
• Utilice solo bombillas con las mismas especificaciones.

Eliminación

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

Asistencia

• Para reparar el aparato, póngase en contacto con un centro de servicios autorizado.
• Utilice solamente piezas de recambio originales.

DESCRIPCIÓN DEL PRODUCTO

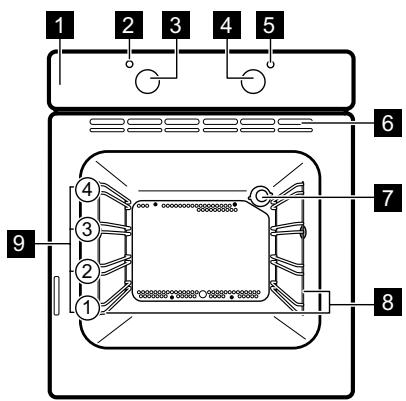

Descripción general

Accesorios

Parrilla

Para bandejas de horno, pastel en molde, asados.

ANTES DEL PRIMER USO

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Limpieza inicial

Retire todos los accesorios y carriles de apoyo extraíbles del aparato.

Consulte el capítulo "Mantenimiento y limpieza".

Limpie el interior del aparato y los accesorios antes del primer uso. Coloque los accesorios y carriles laterales extraíbles en su posición inicial.

Panel de control 2 Indicador/símbolo de temperatura 3 Mando de temperatura 4 Mando de las funciones del horno 5 Piloto/símbolo de alimentación 6 Salidas de aire del ventilador de refrigeración 7 Lámpara 8 Carril lateral, extraíble 9 Posiciones de los estantes

- Bandeja honda

Para hornear y asar o como bandeja grasera.

Calentamiento previo

Precaliente el aparato vacío para quemar los restos de grasa.

1. Ajuste la función y la temperatura máxima.
2. Deje funcionar el aparato 1 hora.
3. Ajuste la función y ajuste la temperatura máxima.
4. Deje que el aparato funcione durante 15 minutos.

Los accesorios se pueden calentar más de lo habitual. El aparato puede emitir olores y humos. Esto es totalmente normal.

Asegúrese de que haya una buena ventilación en la habitación.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Encendido y apagado del aparato

Depende del modelo si su aparato tiene pilotos, símbolos del mando o indicadores:

• El indicador se enciende cuando el aparato está funcionando.
• El símbolo muestra si el mando controla las funciones de la hora o la temperatura.
• El indicador se enciende cuando la hora se calienta.
• Gire el mando de la hora hasta la función deseada.
• Gire el mando del termostato para seleccionar una temperatura.
• Para apagar el aparato, gire los mandos de funcionamiento y de temperatura hasta la posición de apagado.

Funciones del horno

Función del hora		Aplicación
0	Posición de apa-gado	El aparato está apagado.
	Bóveda/Calor in-ferior	Para hornear y asar alimentos en una posición de bandeja.
	Calor inferior	Para preparar pasteles con bases crujientes y conservar alimentos.
	Bóveda	Para dorar pan, tartas y pasteles. Para terminar platos co-cinados.
	Grill	Para asar al grill alimentos de poco espesor y tostar pan.

USO DE LOS ACCESORIOS

¡ADVERTENCIA! Consulte los capítulos sobre seguridad.

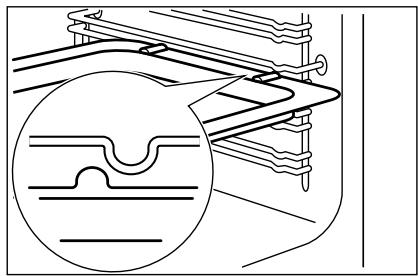

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

Inserción de los accesorios

Parrilla:

Bandeja honda:

Inserte la bandeja honda entre las guías de uno de los carriles.

Ventilador de enfriamiento

Cuando el aparato funciona, el ventilador de refrigeración se pone en marcha automáticamente para mantener frías las superficies del aparato. Si se desactiva el aparato, el ventilador de enfriamiento se detiene.

Termostato de seguridad

El funcionamiento incorrecto del aparato o los componentes defectuosos pueden

CONSEJOS

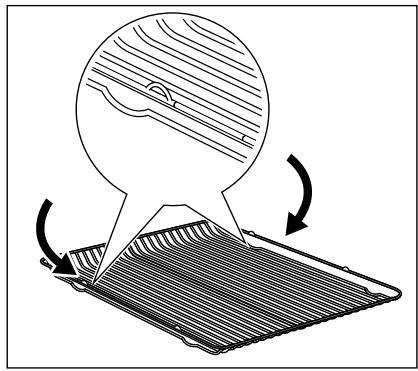

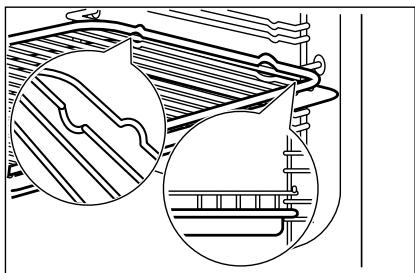

Parrilla y bandeja juntas:

Coloque la bandeja entre las guías del carril de apoyo y la parrilla en las guías de encima; asegúrese de que las hendiduras apuntan hacia abajo.

Las hendiduras en la parte superior incrementan la seguridad. Las hendiduras también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina se resbalen.

provocar sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a conectar automáticamente cuando desciende la temperatura.

ADVERTENCIA: Consulte los capítulos sobre seguridad.

La temperatura y los tiempos de cocción de las tablas son meramente orientativos; dependen de la receta, la calidad y la cantidad de los ingredientes utilizados en cada caso.

Información general

• El aparato tiene cuatro niveles. Estos niveles se ordenan contándolos de abajo a arriba desde la solera del aparato.
• La humedad puede llegar a condensarse en el aparato o en los paneles de cristal. Esto es totalmente normal. Manténgase alejado del aparato siempre que abra la puerta, mientras está en funcionamiento. Si desea reducir la condensación, ponga en funcionamiento el aparato 10 minutos antes de cocinar.
• Limpie la humedad después de cada uso del aparato.
• No coloque objetos directamente sobre la solera del aparato ni cubra los componentes con papel de aluminio cuando cocine. De lo contrario, es posible que se alteren los resultados de la cocción y se dañe el esmalte.

Repostería

• No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción establecido.

Tabla de horneado y asado: Repostería

Alimento	Bóveda/Calor inferior		Tiempo (min)	Comantarios
	Temperatura (°C)	Posición de la parrilla
Masas batidas	170	2	45 - 60	En molde de reposteria
Masa con man-tequilla	170	2	24 - 34	En molde de reposteria

• La función Bóveda/Calor inferior a la temperatura predeterminada es idónea para hornear pan.

Carnes y pescados

• Utilice una bandeja honda con los alimentos muy grasos para evitar que el horno quede manchado de forma permanente.
• Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.
• Para evitar que se forme mucho humo en el horno, vierta un poco de agua en la bandeja honda. Para evitar la condensación de humos, añada agua después de cada vez que se necesite.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, de su consistencia y del volumen.

Inicialmente, supervise el rendimiento cuando cocine. Busque los ajustes óptimos (de calor, tiempo de cocción, etc.) para sus recipientes, recetas y cantidades cuando utilice este horno.

Alimento	Bóveda/Calor inferior		Tiempo (min)	Comantarios
	Temperatura (°C)	Posición de la parrilla
Tarta de queso a base de suero de leche	170	1	60 - 80	En molde de reposteria de 26 cm
Tarta o pastel de manzana	170	1	100 - 120	En dos moldes de reposteria de 20 cm en una parrilla
Strudel	175	2	60 - 80	En bandeja
Tarta de mermelada	170	2	30 - 40	En molde de reposteria de 26 cm
Pastel de fruta	170	2	60 - 70	En molde de reposteria de 26 cm
Bizcocho (biz-cocho sinGRA- sa)	170	2	35 - 45	En molde de reposteria de 26 cm
Pastel de Navi-dad / Pastel de fruta	170	2	50 - 60	En molde de reposteria de 20 cm
Pastel de cirue-las1)	170	2	50 - 60	En molde para pan
Pastelillos	170	3	20 - 30	En bandeja
Galletas1)	150	3	20 - 30	En bandeja
Merengues	100	3	90 - 120	En bandeja
Bollos1)	190	3	15 - 20	En bandeja
Masa de relle-no1)	190	3	25 - 35	En bandeja
Tartaletas	180	3	45 - 70	En molde de reposteria de 20 cm
Tarta Victoria	180	1 o 2	40 - 55	Izquierda + de- recha en molde de reposteria de 20 cm

1) Precaliente el horno 10 minutos.

Pan y pizza

Alimento	Bóveda/Calor inferior		Tiempo (min)	Comantarios
	Temperatura (°C)	Posición de la parrilla
Pan blanco1)	190	1	60 - 70	1 - 2 piezas, 500 g cada pie-za
Pan de centeno	190	1	30 - 45	En molde para pan
Panecillos 1)	190	2	25 - 40	6 - 8 panecillos en una bandeja de reposteria
Pizza 1)	190	1	20 - 30	En una bandeja Honda
Bollitos1)	200	3	10 - 20	En bandeja

1) Precaliente el horno 10 minutos.

Flanes

Alimento	Bóveda/Calor inferior		Tiempo (min)	Comantarios
	Temperatura (°C)	Posición de la parrilla
Pudin de pasta	180	2	40 - 50	En un molde
Pudin de verdu-ras	200	2	45 - 60	En un molde
Quiches	190	1	40 - 50	En un molde
Lasañа	200	2	25 - 40	En un molde
Canelones	200	2	25 - 40	En un molde
Pudin Yorkshire1)	220	2	20 - 30	6 moldes de pudin

1) Precaliente el horno 10 minutos.

Carne

Alimento	Bóveda/Calor inferior		Tiempo (min)	Comantarios
	Temperatura (°C)	Posición de la parrilla
Carne de res	200	2	50 - 70	En una bandeja Honda en una parrilla
Cerdo	180	2	90 - 120	En una bandeja Honda en una parrilla
Ternera	190	2	90 - 120	En una bandeja Honda en una parrilla
Rosbif poco he-cho	210	2	44 - 50	En una bandeja Honda en una parrilla
Rosbif en su punto	210	2	51 - 55	En una bandeja Honda en una parrilla
Rosbif muy he-cho	210	2	55 - 60	En una bandeja Honda en una parrilla
Paletilla de cer-do	180	2	120 - 150	En una bandeja Honda
Morcillo de cer-do	180	2	100 - 120	2 piezas en una bandeja Honda
Cordero	190	2	110 - 130	Pata
Pollo	200	2	70 - 85	Entero en una bandeja Honda
Pavo	180	1	210 - 240	Entero en una bandeja Honda
Pato	175	2	120 - 150	Entero en una bandeja Honda
Ganso	175	1	150 - 200	Entero en una bandeja Honda
Conejo	190	2	60 - 80	En trozos
Liebre	190	2	150 - 200	En trozos
Faisán	190	2	90 - 120	Entero en una bandeja Honda

Pescado

Alimento	Bóveda/Calor inferior		Tiempo (min)	Comantarios
	Temperatura (°C)	Posición de la parrilla
Trucha/Pargo	190	2	40 - 55	3 - 4 Pescado
Atún/Salmón	190	2	35 - 60	4 - 6 filetes

Grill

Precaliente el horno vacío durante 10 horas antes de cocinar.

Alimento	Cantidad Piezas	(g)	Tempe- ratura (°C)	Tiempo (min)		Posición de la pa- rilla
				1a cara	2a cara
Filetes de solomillo	4	800	250	12 - 15	12 - 14	3
Filetes de vacuno	4	600	250	10 - 12	6 - 8	3
Salchi-chas	8	-	250	12 - 15	10 - 12	3
Chuletas de cerdo	4	600	250	12 - 16	12 - 14	3
Pollo (cor- tado en 2)	2	1000	250	30 - 35	25 - 30	3
Brochetas	4	-	250	10 - 15	10 - 12	3
Pechuga de pollo	4	400	250	12 - 15	12 - 14	3
Hambur- guesa	6	600	250	20 - 30	-	3
Filete de pescado	4	400	250	12 - 14	10 - 12	3
Sándwi- ches tos- tados	4 - 6	-	250	5 - 7	-	3
Tostadas	4 - 6	-	250	2 - 4	2 - 3	3

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Notas sobre la limpieza

• Limpie la parte delantera del horno con un paño suave humedecido en agua templada y jabón neutro.
• Limpie las superficies metálicas con un producto no agresivo específico.
• Limpie el interior del horno después de cada uso. La acumulación de grasas u otros restos de alimentos puede provocar un incendio. El riesgo es mayor para la bandeja de rejilla.
• Elimine la suciedad resistente con limpiadores especiales para hornos.
• Limpie todos los accesorios antes de cada uso y déjelos secar. Utilice un paño suave humedecido en agua templada y jabón neutro.
• No trate los recipientes antiadherentes con productos agresivos u objetos punzantes ni los lave en el lavavajillas. Puede dañar el esmalte antiadherente.

Aparatos de acero inoxidable o aluminio

Limpie la puerta del horno únicamente con una esponja o un trapo húmedos. Séquela con un paño suave. No utilice productos abrasivos, ácidos ni estropajos de acero, ya que pueden dañar la superficie del horno. Limpie el panel de control del horno teniendo en cuenta las mismas precauciones.

Limpieza de la junta de la puerta

• Verifique periódicamente la junta de la puerta. La junta de la puerta rodea el marco del interior del horno. No utilice el aparato si la junta de la puerta está dañada. Póngase en contacto con un servicio técnico autorizado.
• Si desea limpiar la junta de la puerta, remítase a la información general sobre limpieza.

Extracción de los carriles de apoyo y los paneles catalíticos

Para limpiar el horno, retire los carriles de apoyo y los paneles catalíticos.

PRECAUCIÓN: Tenga cuidado al desmontar los carriles de apoyo. Los paneles catalíticos no están unidos a las paredes del horno y pueden caerse al quitar los carriles.

1. Tire de la parte delantera del carril lateral para separarlo de la pared. Sujete los carriles traseros y el panel catalítico con la otra mano.

1. Tire del extremo trasero del carril lateral para separarlo de la pared y extráigalo.

Coloque los carriles laterales en el orden inverso.

Limpieza catalítica

PRECAUCIÓN: No limpie la superficie catalítica con aerosoles para hornos, limpiadores abrasivos, jabón ni otros productos de limpieza. La superficie catalítica resultaría dañada.

Los puntos o la decoloración de la superficie catalítica no afectan a las propiedades catalíticas.

ADVERTENCIA: Mantenga a los niños alejados del horno cuando lo limpie a una temperatura elevada. La superficie del horno se calienta mucho y podrían quemarse.

Antes de activar la limpieza catalítica, saque todos los accesorios del horno.

Las paredes con revestimiento catalítico tienen autolimpieza. Absorben la grasa que se acumula en las paredes cuando funciona el aparato.

Para favorecer este proceso de autolimpieza, caliente el horno vacío de forma periódica.

1. Limpie la base del horno con agua caliente y detergente líquido y séquelo.
2. Ajuste la función
3. Ajuste la temperatura del horno a 250 °C y déjelo funcionar durante 1 hora.
4. Cuando se enfríe el aparato, límpielo con una esponja suave humedecida.

Limpieza de la puerta del horno

La puerta del horno tiene dos paneles de cristal. Retire la puerta del horno y el panel de cristal interior para limpiarlo.

La puerta del horno podrá cerrarse si intenta retirar el panel interior de cristal antes de quitar la puerta del horno.

¡PRECAUCIÓN! No utilice el aparato sin el panel inferior de cristal.

1. Abra completamente la puerta del horno y sujete las dos bisagras.

2. Levante y gire las palancas de las dos bisagras.

3. Cierre la puerta del horno a medio camino hasta la primera posición de apertura. A continuación, tire de la puerta hacia adelante para desencajarla.

4. Coloque la puerta sobre una superficie estable y protegida por un paño suave. 5. Libere el sistema de bloqueo para retirar el panel interior de cristal.

6. Gire los dos pasadores en un ángulo de 90° y extráigalos de sus asientos.

7. Levante con cuidado primero y retire después el panel de cristal. 8. Limpie el panel de cristal con agua y jabón. Seque el panel de cristal con cuidado.

Una vez finalizada la limpieza, coloque el panel de cristal y la puerta del horno. Lleve a cabo los pasos anteriores en orden inverso.

La cara impresa debe mirar hacia el interior de la puerta. Después de la instalación, asegúrese de que la superficie del marco del panel de cristal de las caras impresas no está áspera cuando la toque.

Asegúrese de que coloca el panel de cristal interno en los soportes correctos.

SOLUCIÓN DE PROBLEMAS

Cambio de la bombilla

Coloque un paño en el fondo del interior del horno. Así evitará que se dañe la tapa de vidrio de la lámpara y la cavidad.

¡ADVERTENCIA! Hay peligro de electrocución. Desconecte el fusible antes de cambiar la bombilla.

La lámpara del horno y la tapa de cristal pueden estar calientes.

1. Apague el aparato.
2. Retire los fusibles de la caja de fusibles o desconecte el disyuntor.

La bombilla trasera

1. Gire la tapa de cristal hacia la izquierda para extraerla.
2. Limpie la tapa de cristal.
3. Cambie la bombilla por otra apropiada termorresistente hasta 300°C.
4. Coloque la tapa de cristal.

¡ADVERTENCIA! Consulte los

capítulos sobre seguridad.

Qué hacer si...

Problema	Posible causa	Solutución
Elorno no calienta.	Elorno está apagado.	Encienda el hora.
Problema	Posible causa	Soluciones
El hora no caliente.	Ha saltado el fusible.	Compruebe si el fusible es lacause del fallo de funciona.miento. Si el fusible se funde repétidamente, consulte a unelectricista@cualificado.
La bombilla no funciona.	La bombilla es defectuosa.	Sustituya la bombilla.
Se acumula vapor y condensation en los alimentos y enla cavidad del hora.	El Plato ha permanecido enel hora demasiado tiempo.	No deje los platos en elhor-no más de 15 a 20 minutostras finalizar el procesodecoccion.

Datos de asistencia

Si no logra subsanar el problema, póngase en contacto con el distribuidor o un centro autorizado de servicio técnico.

Los datos que necesita para el centro de servicio técnico se encuentran en la placa

de características. La placa de características se encuentra en el marco delantero de la cavidad del aparato. No retire la placa de características de la cavidad del aparato.

Es conveniente que anote los datosalready:
Modelo (MOD.)	..............................
Número de producto (PNC)	..............................
Número de series (S.N.)	..............................

INSTALACIÓN

¡ADVERTENCIA! Consulte los capítulos sobre seguridad.

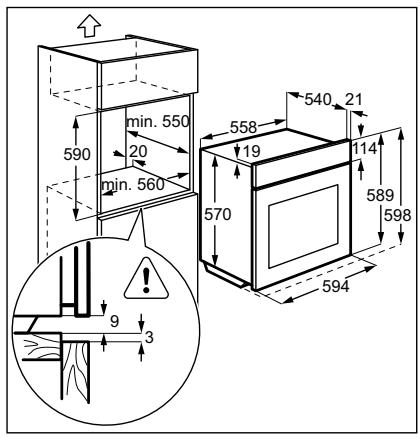

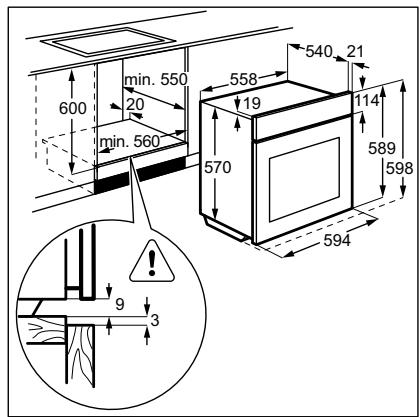

Empotrado

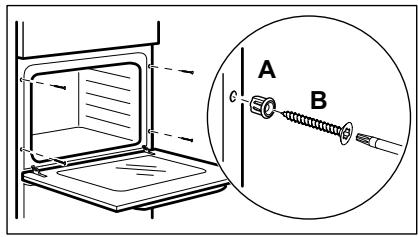

Fijación del aparato al mueble

Instalación eléctrica

El fabricante declina toda responsabilidad si la instalación no se efectúa siguiendo las instrucciones de seguridad de los capítulos sobre seguridad.

EFICACIA ENERGÉTICA

Ficha de producto e información según EU 65-66/2014

Nombre del proveedor	Valberg
Identificacion del modelo	FC57CXSIP
Índice de eficiencia energetica	102.5
Clase de eficiencia energetica	A

El aparato se suministra únicamente con un cable de alimentación.

Cable

Tipos de cables adecuados para su instalación o cambio:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

En lo que respecta a la sección del cable, consulte la potencia total que figura en la placa de características. También puede consultar la tabla:

Potencia total (W)	Sección del cable (mm2)
máximo 1380	3 x 0.75
máximo 2300	3 x 1
máximo 3680	3 x 1.5

El cable de tierra (cable verde/amarillo) debe tener 2 cm más de longitud que los cables de fase y neutro (cables azul y marrón).

Consumo de energia con)carga estandar, modo conven- cional	0.83 kWh/ciculo
Número de cabidades	1
Fuente de calor	Electricidad
Volumen	61 l
Tipo de hora	Horno empotrado
Masa	26.4 kg

EN 60350-1 - Aparatos electrodomésticos - Parte 1: Placas, hornos, hornos de vapor y parrillas - Métodos para medir el rendimiento.

Bajo consumo energético

El aparato tiene características que le ayudan a ahorrar energía durante la comida de cada día.

Consejos generales

Asegúrese de que la puerta del horno está cerrada correctamente cuando el aparato funciona y manténgala cerrada lo máximo posible durante la cocción.

En la medida de lo posible, no precaliente el horno antes de colocar los alimentos en su interior.

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del horno un mínimo de 3 - 10 minutos antes de que transcurra el tiempo de cocción, en función de la duración de la cocción. El calor residual dentro del horno seguirá cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calor

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

Desecha los aparatos marcados con el símbolo de contenedor tachado junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

CONDICIONES DE GARANTÍA

Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra*, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES THUMESNIL

France
