MANUAL DE USUARIO CT-5584 - 18km/h - Kinomap CARE FITNESS

¡Atención: tenga en cuenta estos consejos antes de utilizar el aparato! Seguridad - Lea cuidadosamente y conserve este manual del usuario. No utilice este producto de un modo distinto del indicado. - Este aparato sólo deben ensamblarlo y utilizarlo personas adultas. - El aparato cumple las especificaciones de la norma EN-957 clase HC para uso domiciliario. No debe utilizarse en un gimnasio ni en ningún otro lugar público, asociativo o de alquiler. - Para que el aparato funcione de manera totalmente segura, debe instalarse sobre una superficie estable y plana. Proteja el suelo con una alfombra. No utilice el aparato en un sitio húmedo (piscina, sauna, etc.) - No deje que los niños jueguen con el aparato. CARE no asume ninguna responsabilidad por las lesiones que pudieran producirse. No permita que los niños se acerque al aparato durante su sesión de entrenamiento. -5-

- CARE no asume ninguna responsabilidad en el caso de que el usuario realice cualquier modificación técnica de uno de nuestros productos. - Peso máximo del usuario: 125 kg - Dimensiones: 165 x 75 x 145 cm (1,24 m²) - La emisión de ruido sin usuario es de 72db. - La emisión de ruido durante el ejercicio es mayor que sin el usuario. Antes de comenzar su entrenamiento, es imprescindible consultar a su médico para determinar el nivel de intensidad de su programa. Un entrenamiento excesivo o mal programado puede perjudicar su salud. ADVERTENCIA Los sistemas de control de la frecuencia cardíaca pueden ser imprecisos. El sobreentrenamiento puede provocar lesiones graves o la muerte. Si se encuentra mal, deje de inmediatamente. ADVERTENCIA: Los sistemas de control de la frecuencia cardiaca pueden ser imprecisos. El exceso de ejercicio excesivo puede provocar lesiones graves o la muerte. Si se siente deje de hacer ejercicio inmediatamente.

- Mantenga la espalda recta durante el ejercicio. - Le recomendamos encarecidamente que utilice ropa y calzado adecuados. - Tenga en cuenta las posiciones máximas de las piezas ajustables. Asegúrese de que la base de instalación esté nivelada y sea estable. Asegúrese de que haya al menos 2m*1m de espacio libre en la parte trasera de la máquina (véase la imagen inferior - el rectángulo indica las dimensiones del área libre) y al menos 0,5m de espacio libre a cada lado de la máquina (véase la imagen inferior). Mantenimiento - Compruebe regularmente el apriete de los elementos sujetos con tuercas y tornillos. Para mantener el nivel de seguridad, es importante revisar el aparato regularmente. Es necesario cambiar cualquier pieza defectuosa, y no utilizar el aparato hasta que esté completamente reparado. No olvide engrasar periódicamente las piezas móviles. - Puesto que el sudor es corrosivo y no conviene dejar que entre en contacto con las partes esmaltadas o cromadas del aparato, especialmente el ordenador, limpie inmediatamente el aparato después del entrenamiento. Limpie las partes esmaltadas con una esponja empapada en agua. No debe utilizarse ningún tipo de producto agresivo o corrosivo. Garantía: el chasis tiene una garantía de 5 años. Las piezas susceptibles de desgastarse tienen una garantía de 2 años. La garantía se aplica a un uso normal por un particular en un domicilio. Activar la garantia de su producto en linea www.carefitness.com Reciclaje : El simbolo « papelera tachada » significa que este producto y las pilas que cintiene no pueden tirarse junto con los riseduos domésticos. Hay que clasificarlos de manera selectiva y especfica. Las batarias, asi como el producto electonico al final de su vida util, hay que depositarlos en un espacio de recogida autrizado para reciclarlos. Esta valorizacion de tus residuos electronicos permite la proteccion del medio ambiente y de tu salud.

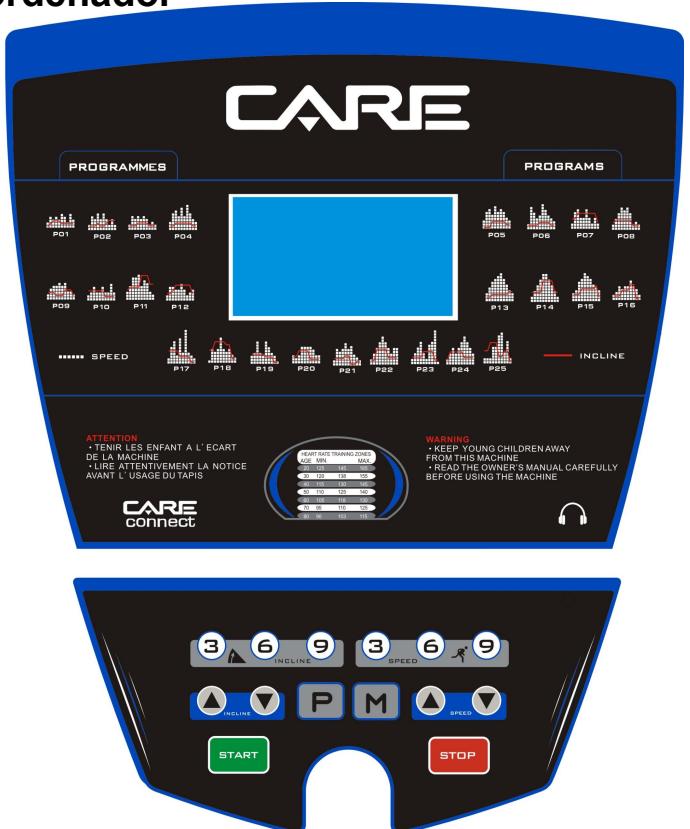

E Instrucciones del ordenador

2. FUNCIÓN DE VENTANA 2.1 Ventana "SPEED / VELOCIDAD": exhibe la velocidad actual; rango de velocidad: 1,0-18,0 km/h. Al utilizar los programas predefinidos, exhibirá “P01-P02-…-P25-U01-U02-U03-HP1-HP3-FAT“. 2.2 Ventana "TIME / TIEMPO": exhibe tiempo de ejercicio; cronometraje positivo de 0:00 a 99:59. 2.3 Ventana "DISTANCE / DISTANCIA". Exhibe la distancia de carrera; cuenta hacia adelante de 0:00 a 99:9. 2.4 Ventana "CAL/PULSE / CALORÍAS/PULSO": el movimiento quema calorías; valor consumido en calorías de 0 a 99. Exhibe el pulsímetro de 50 a 200. 2.5 Ventana "INCLINE / INCLINACIÓN": Exhibe las palancas de inclinación actuales; rango 0-18 palancas. 3. FUNCIONES CLAVE 3.1 "START / INICIO” pone en marcha la máquina; “STOP / PARO" detiene la cinta. 3.2 SPEED / VELOCIDAD”+/-”: en modo de carrera, al pulsarse hará aumentar o disminuir 0,1 km/h cada vez; al pulsarse durante un tiempo prolongado hará aumentar o disminuir la velocidad constantemente. 3.3 SPEED / VELOCIDAD”-“: botón de velocidad; en modo de carrera, al pulsarse hará disminuir 0,1 km/h cada vez; al pulsarse durante un tiempo prolongado hará disminuir la velocidad constantemente. 3.4 "INC +/-", hace aumentar o disminuir los niveles de inclinación durante la carrera; al pulsarse durante un tiempo prolongado hará aumentar o disminuir los niveles de inclinación constantemente. 3.5 MODE / MODO: botón de modo en posición de parada; selecciona el tiempo de cuenta atrás, la distancia de cuenta atrás y las calorías de cuenta atrás de manera circular. 3.7 Altavoz bluetooth: Conectar el MP3 para tocar música con bluetooth. 3.8 Botones para cambio de velocidad rápido: 3, 6, 9 km/h. 3.9 Botones para cambio de inclinación rápido: 3, 6, 9 % 3.10 PROG / PROGRAMA: Utilice este botón para seleccionar los programas. P01-P25 son programas predeterminados U01-U02-U03 son programas de usuario HP1-HP2-HP3 son programas de frecuencia cardíaca FAT / GRASA: pone a prueba la grasa corporal 4. INICIO RÁPIDO (modo manual): 4.1 encienda el interruptor de corriente; el bloqueo de seguridad magnético se introducirá correctamente en el panel debajo de la posición de bloqueo de seguridad. 4.2 pulse el botón de inicio "START / INICIO"; el sistema se activará a tres segundos de la cuenta atrás; el zumbador sonará; la ventana "TIME / TIEMPO" exhibirá la cuenta atrás; a 3 segundos de la cuenta atrás, la cinta ergométrica se pondrá en marcha a una velocidad 1,0 km/h. 4.3 una vez configurado el inicio, utilice los botones "SPEED / VELOCIDAD +/ -" para ajustar la velocidad de la cinta ergométrica y los botones "INC+/-" para ajustar la inclinación de la misma. 5 DURANTE EL MOVIMIENTO DE OPERACIÓN: La tecla 5.1 "Velocidad -" reducirá la velocidad de operación de la máquina para correr. 5.2 La tecla “Velocidad +” aumentará la velocidad de operación de la máquina para correr. 5.3 Presione el botón "Detener", la máquina para correr dejará de correr. 5.4 Presione las teclas de inclinación para ajustar los niveles de inclinación de la máquina para correr 5.5 Aproximadamente cinco segundos cuando el movimiento con ambas manos, latido del corazón, empuñadura datos del latido del corazón. 6.PROGRAMAS PREDETERMINADOS. LISTA DE PROGRAMAS Tiempo

Tiempo predeterminado / 10 = cada periodo de tiempo

programa SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN

SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED /

VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN SPEED / VELOCIDAD INCLINE / INCLINACIÓN

7. PROGRAMAS HCR 7.1 En paro, establecer y utilizar el botón “PROG / PROGRAMA” para elegir el “HR1-HR2-HR3. Pulsar “START / INICIO” para iniciar. Programa “HR1”, la velocidad máxima es de 8,0 km/h, edad 30/frecuencia cardíaca predeterminada 124. Programa “HR2”, la velocidad máxima es de 9,0 km/h, edad 30/frecuencia cardíaca predeterminada 143. Programa “HR3”, la velocidad máxima es de 10,0 km/h, edad 30/frecuencia cardíaca predeterminada 162. 7.2 Si utiliza el botón MODE / MODO, introduzca la edad prestablecida; la ventana de velocidad exhibirá 30, y el usuario podrá utilizar el botón de inclinación para cambiar la edad según su preferencia, configurando la edad de 15 a 80. 7.3 Una vez configurada la edad, utilice el botón MODE / MODO; el sistema recomendará una meta de frecuencia cardíaca, que se exhibirá en la ventana. Pero solo para referencia; el usuario puede configurar la frecuencia cardíaca de acuerdo con su situación corporal para aumentar o reducir la frecuencia cardíaca. Se puede configurar la frecuencia cardíaca de 86 a 179. 7.4 Una vez configuradas la edad y la frecuencia cardíaca, pulsar el botón MODE / MODO para introducir la configuración de tiempo. La ventana de tiempo exhibirá 10:00 como valor predeterminado. El usuario puede utilizar el botón de inclinación o velocidad para ajustar el tiempo de carrera. La configuración del tiempo puede ser de 5 a 99 minutos. 7.5 Pulsar el botón MODE / MODO para introducir el estado de espera, o pulsar el botón START / INICIO para iniciar. 7.6 Mientras esté utilizando el programa HRC, puede utilizar el botón de inclinación/velocidad para ajustar la inclinación/velocidad para alcanzar su meta de frecuencia cardíaca. 7.7 El primer minuto es tiempo de calentamiento. Seguidamente, el sistema ajustará la velocidad en 0,5 km/h cada vez para alcanzar su meta. Cuando esté en velocidad máxima y aún no haya alcanzado su meta, el sistema aumentará la inclinación para aumentar su ejercicio. Si la frecuencia cardíaca es superior a su meta, el sistema reducirá el nivel de inclinación en 1 nivel/10 segundos hasta 0; si su frecuencia cardíaca sigue siendo superior a la meta, reducirá 0,5 km/h cada 10 segundos. Nota: Debe utilizar el cinturón pectoral inalámbrico para los programas HRC.

Zona objetivo (L-H) Edad

Zona objetivo (L-H) Más bajo

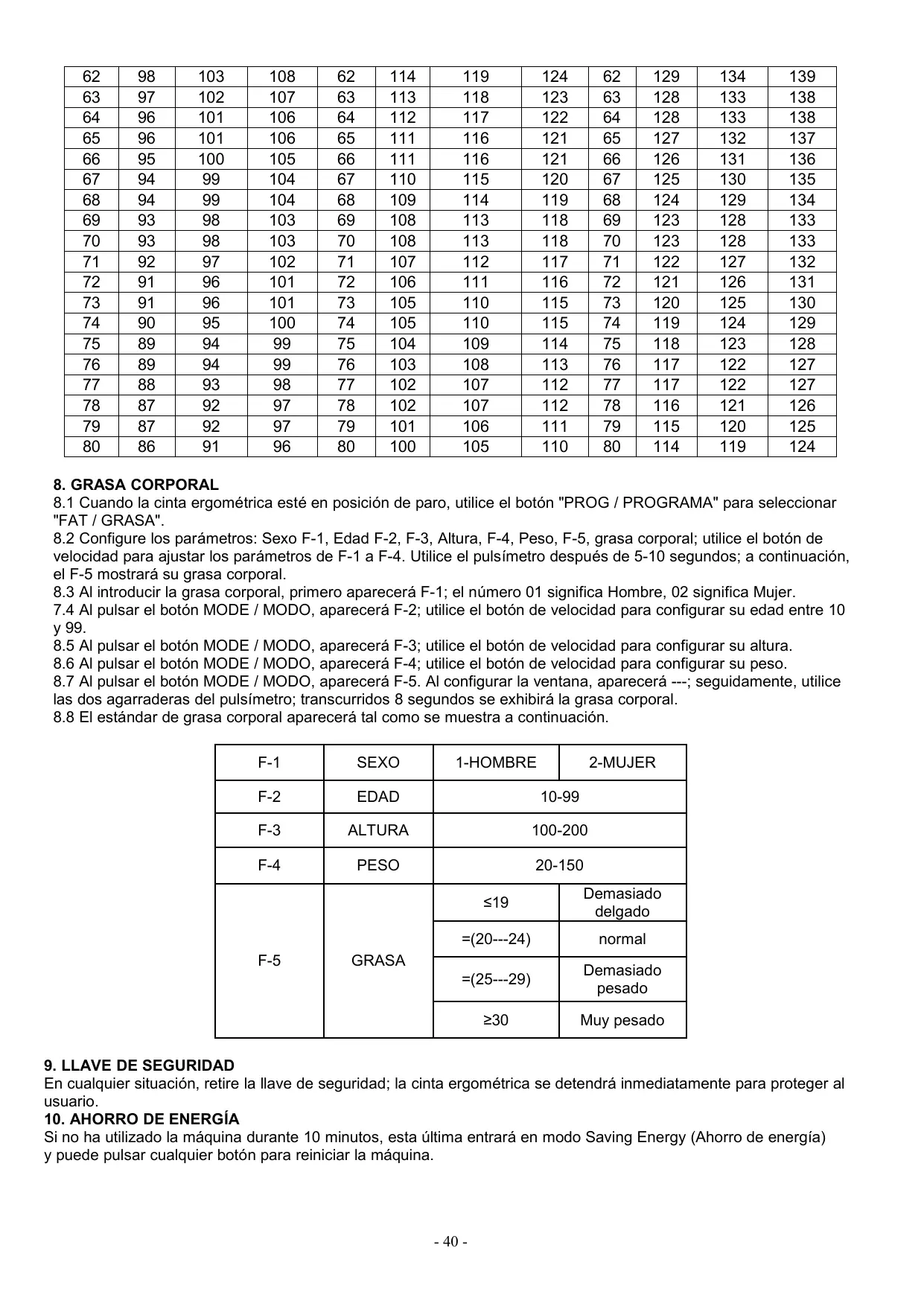

8. GRASA CORPORAL 8.1 Cuando la cinta ergométrica esté en posición de paro, utilice el botón "PROG / PROGRAMA" para seleccionar "FAT / GRASA". 8.2 Configure los parámetros: Sexo F-1, Edad F-2, F-3, Altura, F-4, Peso, F-5, grasa corporal; utilice el botón de velocidad para ajustar los parámetros de F-1 a F-4. Utilice el pulsímetro después de 5-10 segundos; a continuación, el F-5 mostrará su grasa corporal. 8.3 Al introducir la grasa corporal, primero aparecerá F-1; el número 01 significa Hombre, 02 significa Mujer. 7.4 Al pulsar el botón MODE / MODO, aparecerá F-2; utilice el botón de velocidad para configurar su edad entre 10 y 99. 8.5 Al pulsar el botón MODE / MODO, aparecerá F-3; utilice el botón de velocidad para configurar su altura. 8.6 Al pulsar el botón MODE / MODO, aparecerá F-4; utilice el botón de velocidad para configurar su peso. 8.7 Al pulsar el botón MODE / MODO, aparecerá F-5. Al configurar la ventana, aparecerá ---; seguidamente, utilice las dos agarraderas del pulsímetro; transcurridos 8 segundos se exhibirá la grasa corporal. 8.8 El estándar de grasa corporal aparecerá tal como se muestra a continuación. F-1

9. LLAVE DE SEGURIDAD En cualquier situación, retire la llave de seguridad; la cinta ergométrica se detendrá inmediatamente para proteger al usuario. 10. AHORRO DE ENERGÍA Si no ha utilizado la máquina durante 10 minutos, esta última entrará en modo Saving Energy (Ahorro de energía) y puede pulsar cualquier botón para reiniciar la máquina.

11. DETENER LA MAQUINA Puede cortar la energía en cualquier situación para detener la máquina. 12. Función de música Empareje su teléfono con el dispositivo de forma inalámbrica para escuchar música. Conexión de la aplicación Copie el enlace aquí debajo en su navegador (Edge, Firefox, Chrome, Safari, etc.) https://cloud.carefitness.com/index.php/s/E2WD22KMNBQzERL Y Follorw las instrucciones detalladas 13. SOLUCIÓN DE PROBLEMAS No se visualiza nada en el ordenador. Compruebe todos los cables entre el ordenador y el tablero de control; asegúrese de que la clavija de conexión esté correctamente. E01 En caso de que la conexión del cable del ordenador falle, compruebe los cables entre el ordenador y el tablero de control. E02 Compruebe si la tensión de alimentación es inferior al 50% de la tensión de alimentación estándar. Compruebe si la placa del controlador tiene olor, o compruebe el cable de conexión del motor. E03 No hay sensor de velocidad; compruebe el sensor de velocidad está en la posición correcta, o está sucio o roto. Si está limpio y ha sido recompuesto pero sigue sin funcionar, en tal caso debe reemplazarse. E04 Problemas con la inclinación. Compruebe el cable del motor de inclinación o restablezca el motor de inclinación. E05 El exceso de corriente o algo similar ha sido arreglado porque el motor no funciona. Limpie la tabla de correr y el esto de la máquina, añada aceite de silicona debajo de la cinta ergométrica y reinicie la máquina. E08 El tablero de control 24C02 está roto; recompóngalo o reemplácelo totalmente. Si ha puesto en marcha la máquina, pero el motor no funciona, compruebe entonces el cable de conexión del motor, o revise el IGBT en el tablero de control o reemplace el tablero. 14. CALORÍAS La inclinación en el nivel 0 con un trayecto de 1 km consume 70,3 calorías. 70,3 x Velocidad (km/h) x Tiempo (hora) x (1+ nivel inclinación %) Ajuste 1. Solicite al agente comercial o profesional técnico autorizado que compruebe si la tensión es adecuada y si la toma de tierra es segura. Tire de la cinta de correr con la mano y compruebe si gira libremente, sin ruidos. 2. Inserte un extremo del cable de alimentación en la toma en la parte frontal de la cinta de correr; enchufe el otro extremo en la salida de alimentación eléctrica. Coloque la llave de parada de emergencia en el lugar correspondiente en el ordenador. 3. Gire el interruptor de “0” a “1”; el ordenador mostrará cero; la cinta de correr no se moverá. 4. Pulse la tecla «START», la cinta de correr funciona lentamente, compruebe si el ordenador y la cinta de correr funcionan normalmente. 5. Pulse la tecla “SPEED” y compruebe el estado de la cinta de correr y la visualización en el monitor. Apague la máquina si la cinta funciona de forma defectuosa; ajústela siguiendo las normas en “MAINTENANCE AND MALFUNCTION TREATMENT” (mantenimiento y tratamiento de fallos). 6. Compruebe todas las funciones principales en el ordenador. 7. Retire la llave de parada de emergencia; la cinta de correr debería detenerse inmediatamente, funcionando de nuevo al volverla a colocar. 8. Pulse la tecla «STOP», la cinta de correr se detendrá, a continuación apague el interruptor si desea terminar su ejercicio. 9. Pulse “Incline +/-“ para cambiar la inclinación. Pulse la tecla de programa y seguirá las instrucciones. La inclinación volverá a la posición cero cuando pare la cinta de correr.

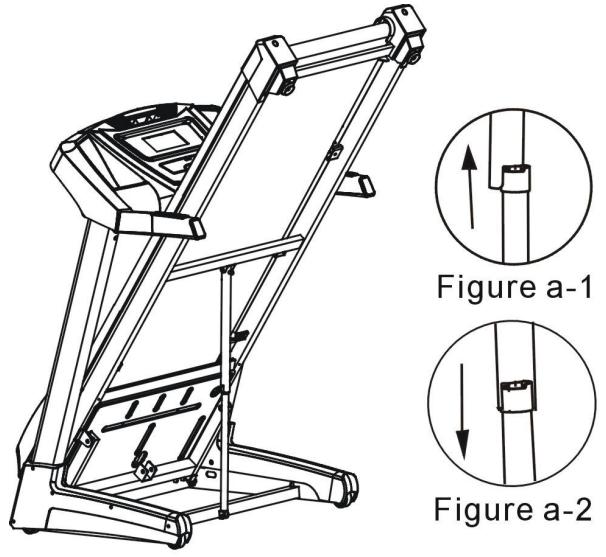

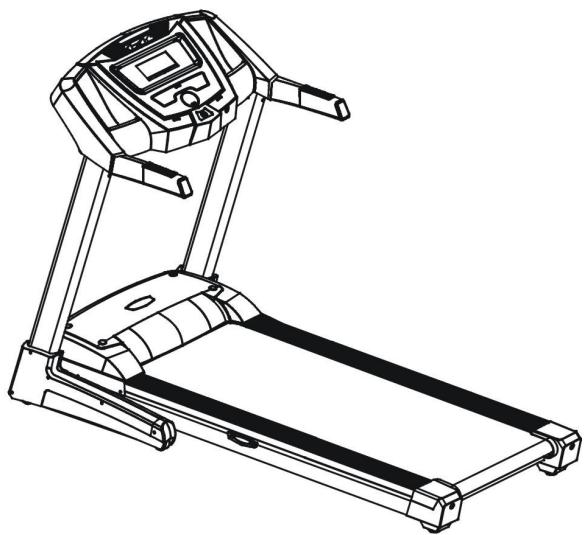

Instrucciones de plegado, desplazamiento y desplegado 1) Plegado: La cinta de correr es plegable. Levante el extremo del marco principal y dóblelo hacia arriba hasta que la barra conectora haga contacto con la cubierta del tubo cilíndrico. (ver figura a) 2) Desplazamiento: Presione los pasamanos para levantar el pie de la base frontal y a continuación empuje la cinta de correr una vez plegada. 3) Cuando quiera poner la cinta de correr en posición de trabajo, levante el extremo del marco principal (tapa final) para que el tubo de soporte plegable esté más alto que la cubierta cilíndrica (ver figura a-1), incline ligeramente con su pie el tubo de soporte plegable (ver figura a-2), presione con fuerza el extremo del marco principal (tapa final), retire su pie y siga presionando el extremo del marco principal durante un momento. El cilindro se hundirá bajo su propio peso (ver figura b) y el marco principal quedará horizontal.

Mantenimiento y solución de problemas La superficie de la cinta de correr debe mantenerse limpia, desconectar el cable de alimentación antes de limpiarla. Puede limpiar la cinta de correr y la superficie de la máquina con un paño suave y húmedo. 2) La cinta de correr se ajusta en fábrica, puede que no funcione correctamente tras el transporte y el uso. Apague la cinta de correr antes de realizar los ajustes, coloque la cinta en el centro y a continuación apriete los tornillos izquierdo y derecho del rodillo trasero con llave Allen (ver figura) es mejor ajustar 1/2 círculo cada vez. A continuación enciende el interruptor, comprueba si la cinta 10 funciona correctamente con una velocidad de trabajo de 4~5 km/h. 1)

CUIDADO Y MANTENIMIENTO ADVERTENCIA: Para prevenir descargas eléctricas, asegúrese que la caminadora este apagada y desconectada antes de limpiarla o de correr el mantenimiento de rutina. LUBRICACION DE LA CORREA Y EL MARCO Para que la correa tenga una vida máxima, la caminadora necesita una lubricación rutinaria como parte de un mantenimiento general de la máquina. El procedimiento de mantenimiento rutinario prevendrá un desgaste prematuro de la correa, marco y motor del sistema. La lubricación recomendada es la siguiente. USO 1-6 kph 6-12 kph 12-16 kph

LUBRICACION Cada 6 meses Cada 3 meses Cada 2 meses

Este horario es la aplicación recomendada para un solo usuario, con 20 o 30 minutos por uso y de 3 a 4 veces por semana. Para lubricación, puede contactar a su vendedor. LIMPIEZA

Transpiración debe ser limpiada de la superficie de la consola y correa después de su entrenamiento. Usted debe limpiar su caminadora una vez por semana con un paño suave y humedecido con agua. Tenga cuidado de no humedecer excesivamente la pantalla ya que esto podría causar un peligro eléctrico o que los electrónicos fallen. ALMACENAMIENTO DE INFORMACIÓN Almacene su caminadora en un entorno limpio y seco. Asegúrese que el interruptor principal este apagado y desconectado de la toma eléctrica. MOVIMIENTO DE LA MAQUINA Esta caminadora ha sido diseñada y equipada con ruedas para una movilidad fácil. Antes de moverla, asegúrese que el interruptor de alimentación esté apagado y el cable de alimentación esté desconectado de la toma eléctrica. PARA EL CONSUMIDOR/SOLO PARA USO EN EL HOGAR!! Esta caminadora está diseñada para uso doméstico solamente. No para uso ligero institucional o comercial. MANTENIMIENTO DE LUBRICACION Es importante que tenga un buen cuidado del marco de la caminadora (la superficie para caminar bajo la correa). Una buena lubricación de silicona también mejorara la ejecución de su caminadora. NOTA: Use la silicona que viene con la caminadora. Lubricante adicional de silicona puede ser encontrado en la tienda al por menor. ADVERTENCIA: PARE la caminadora y remueva la llave de seguridad antes de lubricar el marco. COMO LUBRICAR EL MARCO (DECK)? A. La botella de silicona está en el paquete de herramientas que viene con la caminadora. B. Encuentre un sorbete y colóquelo en la botella de silicona como se muestra en la figura. C. Rocíe la silicona igualmente en el marco de la caminadora como se muestra en la figura (ATENCION: la caminadora debe de estar apagada antes de aplicar la lubricación. Esto es para prevenir danos, de otra manera el borde de la correa puede cortarle o puede machucarse los dedos por los rodillos. No coloque mucha silicona en el marco. Un exceso de lubricante puede causar resbalo en la correa sobre los rodillos.

Para solicitar piezas sueltas En aras de la eficacia, antes de ponerse en contacto con nuestro Servicio Posventa, tenga a mano los siguientes datos: El nombre o la referencia del producto. El número de fabricación indicado en el chasis principal y en la caja de embalaje. El número de la pieza que falta o está defectuosa, indicado en la vista despiezada del producto que encontrará en estas instrucciones. Servicio Posventa Correo electrónico: service-es@carefitness.com
