CT-5584 - 18km/h - Kinomap - Laufband CARE FITNESS - Kostenlose Bedienungsanleitung

Maximale Geschwindigkeit	18 km/h
Motorleistung	1,5 PS kontinuierlich / 2,5 PS
Motorisierte Neigung	18 Stufen
Lauffläche	140 x 45 cm
Integrierte Trainingsprogramme	25 Programme
Herzfrequenzmessung	2 integrierte Touchsensoren an den Griffen
Konnektivität	Bluetooth
Kompatible App	Kinomap (40.000+ Strecken)
Bildschirm	LCD
Audio	Integrierte MP3-Lautsprecher
Tablet-/Smartphone-Halterung	Integriert
Klappsystem	Vertikales Klappen mit Verriegelung
Transport	Integrierte Rollen
Not-Aus	Magnetschlüssel
Gewicht der Maschine	68 kg
Abmessungen im ausgeklappten Zustand (L x B x H)	170 x 75 x 130 cm
Maximales Benutzergewicht	120 kg

Häufig gestellte Fragen - CT-5584 - 18km/h - Kinomap CARE FITNESS

Wie hoch ist die maximale Geschwindigkeit des CARE FITNESS CT-5584?

Der CT-5584 erreicht eine maximale Geschwindigkeit von 18 km/h, die über die Konsole oder die Kinomap-App stufenweise eingestellt werden kann. Die Bandbreite reicht vom schnellen Gehen bis zum intensiven Joggen, mit einer minimalen Geschwindigkeit von 1 km/h, die für alle Niveaus zugänglich ist.

Wie verbindet man das Laufband mit der Kinomap-App?

Aktivieren Sie Bluetooth auf Ihrem Smartphone oder Tablet, öffnen Sie die Kinomap-App und wählen Sie den CT-5584 aus der Liste der erkannten Geräte. Geschwindigkeit und Neigung werden in Echtzeit synchronisiert, was den Zugang zu über 40.000 gefilmten Strecken weltweit ermöglicht. Kinomap bietet eingeschränkten kostenlosen Zugang und ein kostenpflichtiges Premium-Abonnement.

Kann man den CT-5584 ohne die Kinomap-App nutzen?

Ja, das Laufband funktioniert völlig eigenständig. Die 25 integrierten Trainingsprogramme sind direkt über die Konsole zugänglich, ohne Internetverbindung oder Abonnement. Kinomap bleibt optional.

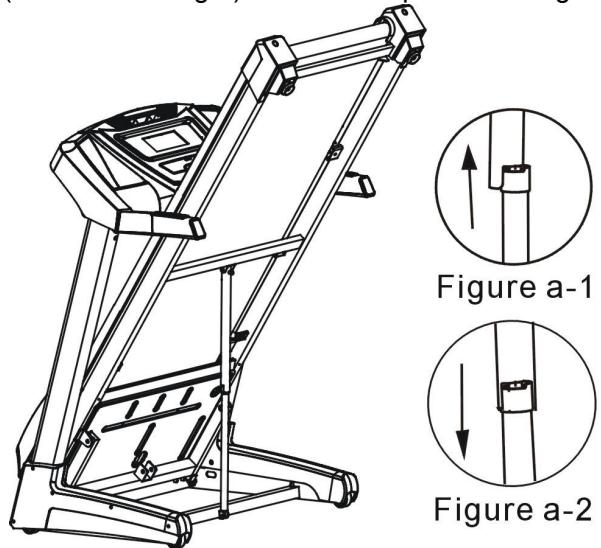

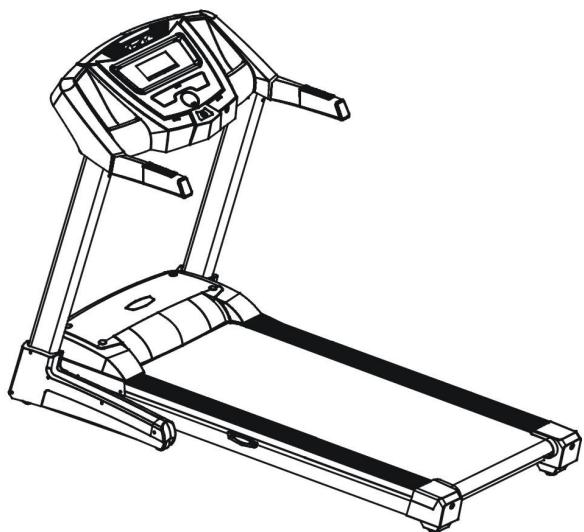

Wie faltet und verstaut man den CT-5584?

Heben Sie die Lauffläche nach hinten an, bis das Verriegelungsklicken ertönt: das Laufband bleibt dann vertikal stehen. Verwenden Sie die integrierten Rollen, um es mühelos zu bewegen. Zum Entfalten lösen Sie die Verriegelung und begleiten die Lauffläche sanft bis zum Boden.

Der Magnetschlüssel fehlt oder ist verloren gegangen: Was tun?

Das Laufband kann ohne seinen magnetischen Sicherheitsschlüssel nicht starten - er ist ein unverzichtbares Not-Aus-Gerät. Sie können ein Ersatzteil beim Kundenservice von CARE FITNESS oder einem Ersatzteilhändler bestellen (kompatible Referenz CT-5584).

Das LCD-Display zeigt nichts an oder das Laufband startet nicht: Was tun?

Überprüfen Sie zunächst, ob das Netzkabel ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist. Stellen Sie dann sicher, dass der magnetische Sicherheitsschlüssel ordnungsgemäß in seiner Position auf der Konsole eingesteckt ist, da sein Fehlen den Start blockiert. Wenn das Problem weiterhin besteht, kontaktieren Sie den CARE FITNESS-Support.

Wie oft sollte der Laufgurt geschmiert werden?

Schmieren Sie den Gürtel alle 3 bis 6 Monate je nach Nutzungsintensität oder etwa alle 50 bis 80 km. Heben Sie leicht den Rand des Gurts an und tragen Sie ein spezielles Silikonschmiermittel für Laufbänder entlang der mittleren Platte auf. Verwenden Sie niemals WD-40 oder generische Sprühschmiermittel, da diese den Gurt beschädigen.

Wie stellt man die Neigung während des Trainings ein?

Verwenden Sie die speziellen Tasten auf der Konsole, um zwischen den 18 motorisierten Neigungsstufen zu wechseln, ohne das Training zu unterbrechen. Über die Kinomap-App kann die Neigung auch automatisch entsprechend dem Höhenprofil der gewählten virtuellen Strecke angepasst werden.

Sind die in die Stangen integrierten Herzfrequenzsensoren zuverlässig?

Die beiden in die Haltestangen integrierten Berührungssensoren liefern eine gute Schätzung der Herzfrequenz, um die Trainingsintensität zu steuern. Für eine genauere Messung, insbesondere bei gezielten Cardio-Workouts, ergänzen Sie mit einem kompatiblen Bluetooth-Herzfrequenzgurt (nicht enthalten).

Was tun, wenn das Laufband vibriert oder auf dem Boden rutscht?

Installieren Sie das Laufband auf einer ebenen und festen Fläche, idealerweise mit einer vibrationshemmenden Bodenmatte. Überprüfen Sie, ob die vier Füße den Boden vollständig berühren, und passen Sie die Nivellierfüße bei Bedarf an. Ein unzureichend geschmierter oder falsch gespannter Gurt kann ebenfalls die Ursache für anormale Vibrationen sein.

Welche Parameter werden auf der LCD-Konsole angezeigt?

Die Konsole zeigt in Echtzeit die Geschwindigkeit, Entfernung, Zeit, geschätzte Kalorien und Herzfrequenz an. Sie ermöglicht auch die Auswahl und Steuerung der 25 integrierten Trainingsprogramme.

Verfügt der CT-5584 über integrierte Lautsprecher?

Ja, der CT-5584 verfügt über MP3-kompatible Lautsprecher und eine Halterung für Tablet oder Smartphone. Sie können Ihre Musik abspielen oder die Kinomap-App direkt von Ihrem Gerät auf der Halterung anzeigen lassen, ohne störende Kabel.

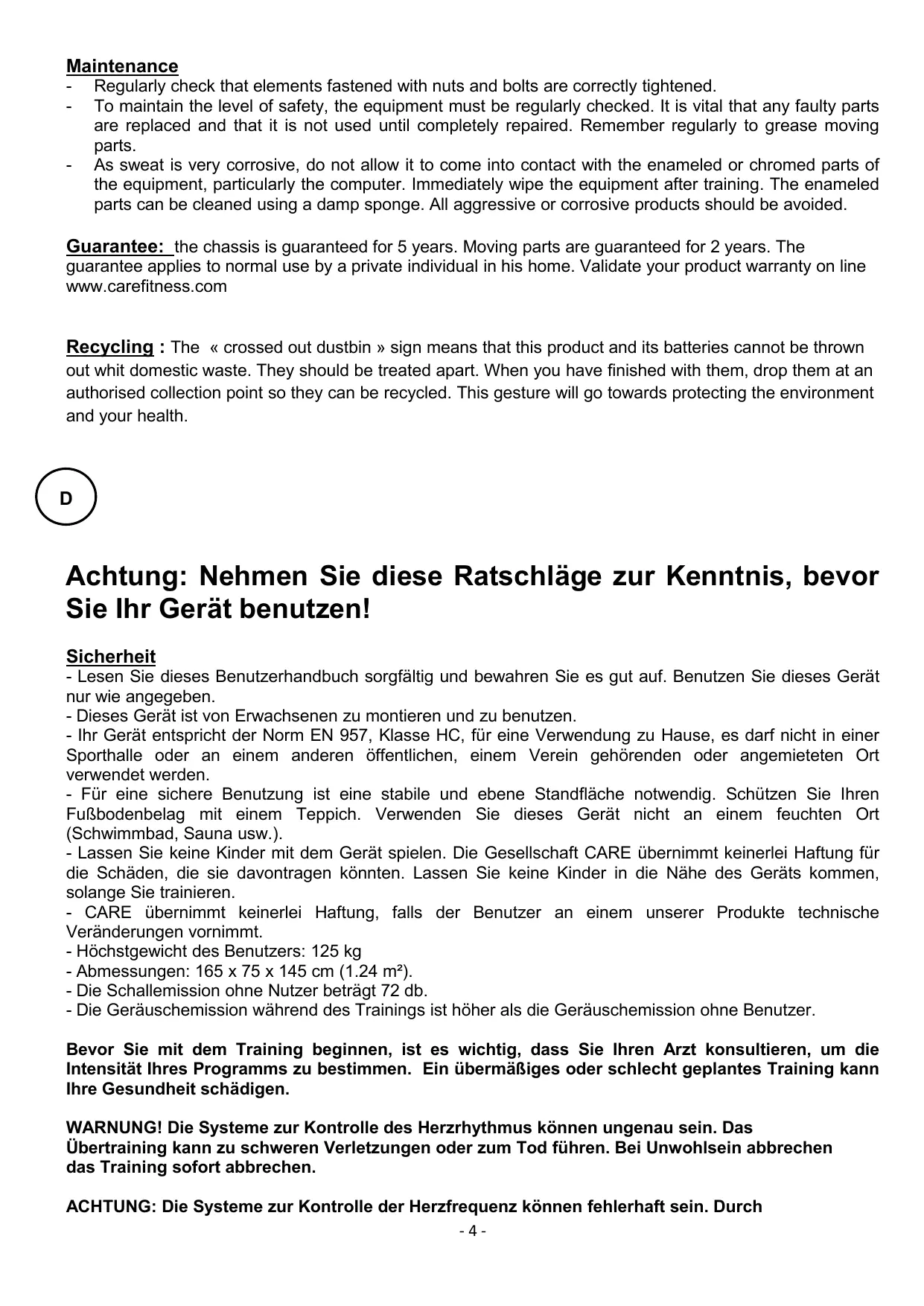

BEDIENUNGSANLEITUNG CT-5584 - 18km/h - Kinomap CARE FITNESS

Achtung: Nehmen Sie diese Ratschläge zur Kenntnis, bevor Sie Ihr Gerät benutzen!

Sicherheit

• Lesen Sie these Benutzerhandbuch sorgfaltig und bewahren Sie es gut auf. Benutzen Sie these Geräne nur wie angegeben.
• Dieses Gerät ist von Erwachsenen zu montieren und zu benutzen.
• Ihr Gerät entspricht der Norm EN 957, Klasse HC, für eine Verwendung zu Hause, es darf nicht in einer Sporthalle oder an einem anderen öffentlichen, einem Verein gehörenden oder angemieteten Ort verwendet werden.
• Für eine sichere Benutzung ist eine stabile und ebene Standfläche notwendig. Schützen Sie ihren Fußbodenbelag mit einem Teppich. Verwenden Sie diese Gerät nicht an einem feuchten Ort (Schwimmbad, Sauna usw.).
• Lassen Sie keine Kinder mit dem Gerät speilen. Die Gesellschaft CARE übernimmt keinerlei Haftung für die Schäden, die sie davontragen können. Lassen Sie keine Kinder in die Höhe des Geräts kommt, solange Sie trainieren.
• CARE übernimmt keinerlei Haftung, falls der Benutzer an einem unserer Produkte technische Veränderungen vornimmt.
• Hochstgewicht des Benutzers: 125 kg
• Abmessungen: 165 × 75 × 145 cm (1.24 m²).
• Die Schallemission ohne Nutzer beträgt 72 db.
• Die Gerauschemission während des Trainings istHigher als die Gerauschemission ohne Benutzer.

Bevor Sie mit dem Training beginnen, ist es wichtig, dass Sie ihren Arzt konsultieren, um die Intensität Ihres Programms zu bestimmen. Ein übermögiges oder schlecht geplantes Training kann ihre Gesundheit schädigen.

WARNING! Die Systeme zur Kontrolle des Herzrhythmus konnen ungenau sein. Das Übertraining kann zu schweren Verletzungen oder zum Tod führen. Bei Unwohlsein abbrechen das Trainingsofar abbrechen.

ACKTUNG: Die Systeme zur Kontrolle der Herzfrequenz konnen fehlerhaft sein. Durch

übermäßiges Training kann zu schweren Verletzungen oder zum Tod führen. Wenn Sie ein Gefühl von

Unwohlsein, brechen Sie die Übungen sofort ab.

• Halten Sie bei den Übungen ihren Rücken gerade.
• Es wird dringend empfohlen, geeignete Kleidung und Schuhe zu,tragen.
• Beachten Sie bei den verstellbaren Teilen die Maximalpositionen.

Achten Sie darauf, dass die Aufstellfläche waagerecht und stabil ist. Achten Sie darauf, dass auf der Rückseite des Geräts mindestens 2m^*1m Freiraum vorhanden ist (siehe Abbildung unter - das Rechtek zeigt die Maße des Freiraums an) und auf jeder Seite des Geräts mindestens 0,5m Freiraum (siehe Abbildung unter).

Wartung

• Kontrollieren Sie regelmäßig, ob die Verbindungselemente mit Schrauben und Mattern fest sitzen. Damit Ihr Gerät sein Sicherheitsniveau beibehält, muss es regelmäßig überprüft werden. Es ist dringend geboten, jeges schadhafte Teil zu ersetzen und das Gerät bis zu seiner vollständigen Reparatur nicht mehr zu benutzen. Denken Sie an die regelmäßige Schmierung der beweglichen Teile.

Lassen Sie Schweiß, da er stark korrosiv wirkt, nicht in Berührung mit den emailierten oder verchromten Teilen des Geräts kommt, insbesondere nicht mit dem Computer. Wischen Sie Ihr Gerät unmittelbar nach dem Training trocken. Die emailierten Teile werden mit einem wassergetränkten Schwamm gereinigt. Keine aggressiven oder korrosiven Produkte verwenden!

Garantie:

Der Rahmen unterliegt einer 5-jährigen Garantie. Die Verschleibeitele unterliegen einer 2-jährigen Garantie. Die Garantie gilt fur eine normale Benutzung durch eine Privatperson zu Hause. Garantie anmelden www.carefitness.com

Recycling: Das symbol « durchgestrichener abfalleimer » bedeutet, dass thesesProdukt wie auch die darin enthaltenen Battzrien nicht in den Hausmull gegeben werden dürfen. Sie sind speziell zu entsorgen Geben Sie die Batterien oder das elektronische Gerät am Ende des Lebenszyklus zur Wiederverwertung an einer hierfür eingerichteten Sammelstelle ab. Diese Wiederverwertung ihrer eektronischen Abfälle hilft die Umwelt und Ilhre Gesundheit zu schützen.

EINSTELLUNG DER NEIGUNG

Die Taste【INCLINE+/-】auf dem Handlauf dient dazu, die Steigung zu erhöhen und zu verringern.

Sie können die Neigung während des Betriebs des Laufbandes durch die Betätigung der Tasten jeweils um 1 Level verändern.

Durch Drücken der Taste für länger als 2 Sekunden, nimmt die Steigung automatisch zu oder ab.

Dafür stehen auch die Kurzbefehle 3, 6, 9, zur Verfügung.

ABB. I zeit die Steigung „0“,

ABB II zeit die Steigung „18".

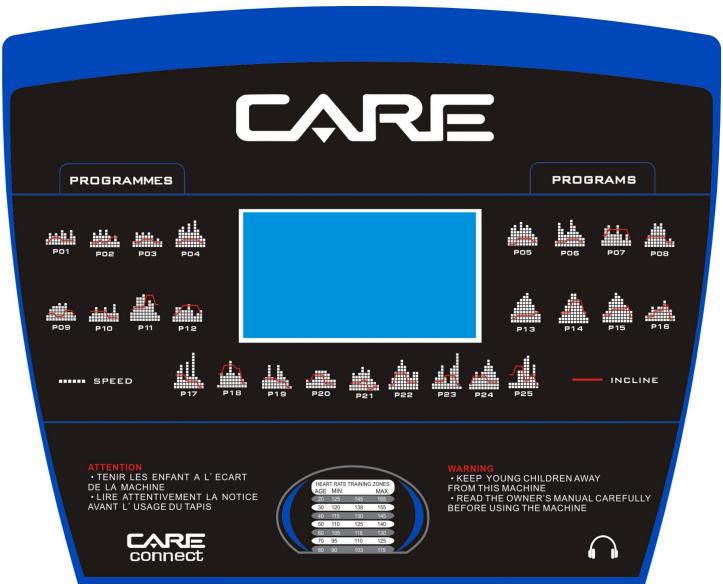

Bedienung des Computers

2. ANZEIGE

2.1 Die Anzeige „SPEED" (Geschwindigkeit) gibt die aktuelle Geschwindigkeit mit dem Geschwindigkeitsbereich an: 1,0 - 18,0 km/h.
Bei der Verwendung der vorhandenen Programme wird „P01-P02-...-P25-U01-U02-U03-HP1-HP3-FAT" angezeigt.
2.2 Die Anzeige „TIME" (Dauer) gibt die Dauer des Trainings von 0:00 bis 99:59 an.
2.3 Die Anzeige „DISTANCE" (Strecke) gibt die Laufstrecke von 0,00 bis 99,9 an.
2.4 Die Anzeige „CAL/PULSE" (Kal/Puls) gibt die Anzahl der verbrannten Kalorien von 0 bis 99 an.
Der Handpuls wird von 50 bis 200 angezeigt.
2.5 Die Anzeige „INLINE" (Steigung) gibt den aktuellen Steigungswinkel von Level 0 bis 18 an.

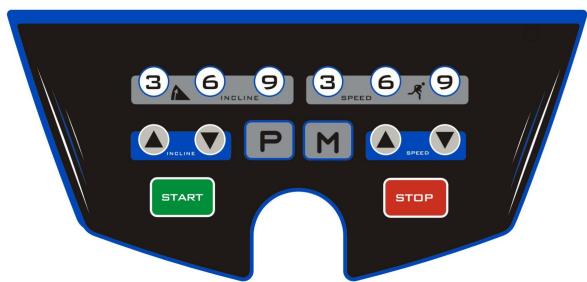

3. TASTENFUNKTIONEN

3.1 Starten Sie das Laufband mit „START" oder beenden Sie die Trainingsinheit mit „ STOP" (Stopp).
3.2 „SPEED +/-" (Geschwindigkeit +/-): Drücken Sie auf diese Tasten, um die Geschwindigkeit um jeweils 0,1 km/h zu erhöhen bzw. zu reduzieren.

Ein längerer Tastendruck erhöht, die Geschwindigkeit konstant zu erhöhen bzw. zu senken.

3.3 „SPEED - “ (Geschwindigkeit -): Drücken Sie auf diese Taste, um die Geschwindigkeit um jeweils 0,1 km/h zu erhöhen bzw. zu reduzieren.

Ein längerer Tastendruck erhögt, die Geschwindigkeit konstant zu senken.

3.4 „INCLINE +/-" (Steigung +/-): Drücken Sie länger auf diese Tasten, um den Steigungswinkel während dem Training

zu steigern bzw. zu reduzieren.

Der Steigungswinkel wird konstant erhöht bzw. reduziert.

3.5 „MODE“ (Modus): Wahlen Sie vor dem Training abwechselnd die Countdown-Zeit, -Strecke und -Kalorien.
3.7 Bluetooth-Lautsprecher: Verbinden Sie einen MP3-Player im Bluetooth-Modus.
3.8 Schnellwahltasten der Geschwindigkeit: 3, 6, 9 km/h.
3.9 Schnellwahltasten des Steigungswinkels: 3, 6, 9 %
3.10 „PROG" (Programm): Verwenden Sie diese Taste, um das gewünschte Programm zu wahlen.

P01-P25 sind vordefinierte Programme

U01-U02-U03 sind benutzerdefinierte Programme.

HP1-HP2-HP3 sind Herzfrequenz-Programme.

,FAT" (Körperfett) ermöglich den Körperfettanteil zu ermitteln.

4. QUICK-START (manueller Modus):

4.1 Schalten Sie das Laufband über die Magnetchip-Sicherung ein, die sich unter an der Konsole in der geschicherten Position befindet.
4.2 Drücken Sie auf „START“: das System stellt einen Countdown von 3 Sekunden ein, der Summer ertont, der Countdown wird angezeigt und das Laufband startet mit der Geschwindigkeit von 1,0 km/h nach Ablauf der 3 Sekunden.
4.3 Nach Beginn des Trainings konnen Sie die Geschwindigkeit mit „SPEED +/-" (Geschwindigkeit +/-) anpassen. Weiterhin konnen Sie den Steigungswinkel des Laufbandes mit „INCLINE +/-" (Steigung +/-) anpassen.

5 WÄHREND DER BETRIEBSBEWEGUNG:

5.1 "Speed -" - Taste verringert die Betriebsgeschwindigkeit des Laufbandes.
5.2 Die Taste "Speed +" erhöht die Betriebsgeschwindigkeit des Laufbandes.
5.3 Drucken Sie die Stopp-Taste, das Laufband stoppt.
5.4 Drücken Sie die Neigungstasten, um die Neigung des Laufbands anzupassen
5.5 Ungefahr fünf Sekunden, wenn die Bewegung mit beiden Händen Herzschlag Handgriff Herzschlagdaten.

6. VORDEFINIERTE PROGRAMME.

PROGRAMMLISTE
Dauer Programm		Eingestellte Dauer / 10 = für jeder Dauer
		1	2	3	4	5	6	7	8	9
P01	GESCHWINDIGKEIT	2	4	3	4	3	5	4	2	5
	STEIGUNGSWINKEL	1	2	3	3	3	2	2	2	2
P02	GESCHWINDIGKEIT	2	5	4	6	4	6	4	2	4
	STEIGUNGSWINKEL	2	2	2	3	2	2	3	4	4

P03	GESCHWINDIGKEIT	2	5	4	5	4	5	4	2	3	2
	STEIGUNGSWINKEL	2	2	2	3	3	3	3	2	2	2
P04	GESCHWINDIGKEIT	3	6	7	5	8	5	9	6	4	3
	STEIGUNGSWINKEL	2	2	3	3	3	3	3	3	2	2
P05	GESCHWINDIGKEIT	3	6	7	5	8	6	7	6	4	3
	STEIGUNGSWINKEL	1	1	1	3	3	3	3	3	2	2
P06	GESCHWINDIGKEIT	2	8	6	4	5	9	7	5	4	3
	STEIGUNGSWINKEL	2	2	2	2	3	3	3	3	2	2
P07	GESCHWINDIGKEIT	2	6	7	4	4	7	4	2	4	2
	STEIGUNGSWINKEL	4	4	6	6	6	6	6	6	6	3
P08	GESCHWINDIGKEIT	2	4	6	8	7	8	6	2	3	2
	STEIGUNGSWINKEL	3	4	4	4	4	4	4	3	3	3
P09	GESCHWINDIGKEIT	2	4	5	5	6	5	6	3	3	2
	STEIGUNGSWINKEL	3	3	3	2	2	2	4	4	4	2
P10	GESCHWINDIGKEIT	2	3	5	3	3	5	3	6	3	3
	STEIGUNGSWINKEL	4	4	4	4	4	4	2	2	2	2
P11	GESCHWINDIGKEIT	3	5	8	8	9	5	7	6	3	2
	STEIGUNGSWINKEL	4	5	5	5	5	9	9	9	6	6
P12	GESCHWINDIGKEIT	2	5	5	4	4	6	4	2	3	4
	STEIGUNGSWINKEL	3	3	4	6	6	6	6	6	6	3
P13	GESCHWINDIGKEIT	3	5	7	8	9	10	8	6	4	3
	STEIGUNGSWINKEL	2	2	2	3	3	3	3	3	4	4
P14	GESCHWINDIGKEIT	2	4	6	8	10	10	8	6	4	2
	STEIGUNGSWINKEL	4	4	4	4	8	8	8	8	4	4
P15	GESCHWINDIGKEIT	3	4	7	8	10	9	8	6	5	4
	STEIGUNGSWINKEL	3	3	3	5	5	5	5	5	6	2
P16	GESCHWINDIGKEIT	2	3	5	4	5	5	7	5	4	2
	STEIGUNGSWINKEL	2	2	2	4	4	4	6	6	1	1
P17	GESCHWINDIGKEIT	2	6	8	3	9	4	12	4	3	2
	STEIGUNGSWINKEL	5	5	5	5	3	3	3	3	1	1
P18	GESCHWINDIGKEIT	1	5	4	5	9	5	4	5	3	2
	STEIGUNGSWINKEL	5	5	8	8	8	8	7	7	2	2
P19	GESCHWINDIGKEIT	3	4	8	4	3	8	6	4	3	1
	STEIGUNGSWINKEL	4	4	4	4	4	3	3	3	1	1
P20	GESCHWINDIGKEIT	3	2	3	6	6	6	6	5	3	3
	STEIGUNGSWINKEL	3	3	5	5	5	5	2	2	2	2
P21	GESCHWINDIGKEIT	2	6	5	6	8	6	7	4	3	2
	STEIGUNGSWINKEL	3	3	3	3	4	4	1	1	2	2
P22	GESCHWINDIGKEIT	2	4	6	8	10	8	6	4	6	6
	STEIGUNGSWINKEL	2	2	6	6	6	6	3	3	3	3
P23	GESCHWINDIGKEIT	2	4	6	8	4	2	7	8	12	1
	STEIGUNGSWINKEL	3	3	3	3	5	5	5	5	2	2
P24	GESCHWINDIGKEIT	2	4	6	4	6	8	10	8	6	4
	STEIGUNGSWINKEL	2	5	5	5	5	5	3	3	3	3
P25	GESCHWINDIGKEIT	2	2	2	6	6	10	11	4	8	2
	STEIGUNGSWINKEL	5	5	8	8	8	3	3	5	5	1

7. HERZFREQUENZ-PROGRAMME

7.1 Wahlen Sie vor dem Training mit der Taste „PROG" (Programm) eines der Programme „HR1", „HR2" oder „HR3" und drücken Sie auf „START".
Die maximale Geschwindigkeit des Programmes „HR1“ entspricht 8,0 km/h, das Alter 30 und die Standardherzfrequenz 124.
Die maximale Geschwindigkeit des Programmes „HR2“ entspricht 9,0 km/h, das Alter 30 und die Standardherzfrequenz 143.
Die maximale Geschwindigkeit des Programmes „HR3" entspricht 10,0 km/h, das Alter 30 und die Standardherzfrequenz 162.
7.2 Drücken Sie auf „MODE“ (Modus), um das Alter 30 in „SPEED“ (Geschwindigkeit) anzuzeigen und mit „INCLINE +/-“ (Steigung +/-) das gewünschte Alter zwischen 10 und 99 Jahren auszuwahlen.
7.3 Drücken Sie erneut auf „MODE“ (Modus), um das Alter zu speichern. Das System empfeht Ihnen eine Herzfrequenz und zeigt diese
auf dem Display an. Sie können die Herzfrequenz selbstverständlich je nach körperlicher Verfassung nach oben bzw. unter anpassen. Die Herzfrequenz muss zwischen 86 und 179 liegen.
7.4 Drücken Sie erneut auf „MODE“ (Modus), um die Herzfrequenz zu speichern und um auf die Einstellung der Dauer überzugehen. Diese entspricht standardmäßig 10:00 Minuten. Sie können die Dauer selbstverständlich über die Tasten „INCLINE“ (Steigung) oder „SPEED“ (Geschwindigkeit) anpassen. Die Dauer muss zwischen 5 und 99 Minuten liegen.
7.5 Drücken Sie auf „MODE“ (Modus), um in den Pausenmodus zu schalten oder auf „START“, um mit dem Training zu beginnen.
7.6 Sie können die Geschwindigkeit/Steigung auch im Herzfrequenz-Programm Ihrer gewündchten Herzfrequenz anpassen.
7.7 Wärmen Sie sich während der 1. Minute auf, während das Laufband die Geschwindigkeit konstant um jeweils 0,5km / h erhöht, bis die eingestellte Geschwindigkeit erreicht wird. Werde die maximale Geschwindigkeit erreicht, jedoch nicht die gewünschte Herzfrequenz, erhöht das Laufband weiterhin die Steigung, um sich dieser zu erhern. Liegt die Herzfrequenz über dem eingestellten Wert, reduziert das Laufband die Steigung um 1 Level alle 10 Sekunden bis auf 0. Liegt ihre Herzfrequenz weiterhin über dem Sollwert, wird die Geschwindigkeit um 0,5km / h alle 10 Sekunden reduziert.

Hinweis: Der schnurlose Brustgurt muss bei den Herzfrequenz-Programmen verwendet werden.

Programm HRC1				Programm HRC2				Programm HRC3
Alter	Zielbereich (N-H)			Alter	Zielbereich (N-H)			Alte r	Zielbereich (N-H)
	Tiefst wert	Standar dwert	Höchst wert		Tiefstwe rt	Standa rdwert	Höchst wert		Tiefst wert	Standa rdwert	Höchst wert
15	128	133	138	15	149	154	159	15	169	174	179
16	128	133	138	16	148	153	158	16	168	173	178
17	127	132	137	17	147	152	157	17	168	173	178
18	126	131	136	18	147	152	157	18	167	172	177
19	126	131	136	19	146	151	156	19	166	171	176
20	125	130	135	20	145	150	155	20	165	170	175
21	124	129	134	21	144	149	154	21	164	169	174
22	124	129	134	22	144	149	154	22	163	168	173
23	123	128	133	23	143	148	153	23	162	167	172
24	122	127	132	24	142	147	152	24	162	167	172
25	122	127	132	25	141	146	151	25	161	166	171
26	121	126	131	26	141	146	151	26	160	165	170
27	120	125	130	27	140	145	150	27	159	164	169
28	120	125	130	28	139	144	149	28	158	163	168
29	119	124	129	29	138	143	148	29	157	162	167
30	119	124	129	30	138	143	148	30	157	162	167
31	118	123	128	31	137	142	147	31	156	161	166
32	117	122	127	32	136	141	146	32	155	160	165
33	117	122	127	33	135	140	145	33	154	159	164
34	116	121	126	34	135	140	145	34	153	158	163
35	115	120	125	35	134	139	144	35	152	157	162
36	115	120	125	36	133	138	143	36	151	156	161
37	114	119	124	37	132	137	142	37	151	156	161
38	113	118	123	38	132	137	142	38	150	155	160
39	113	118	123	39	131	136	141	39	149	154	159
40	112	117	122	40	130	135	140	40	148	153	158
41	111	116	121	41	129	134	139	41	147	152	157
42	111	116	121	42	129	134	139	42	146	151	156
43	110	115	120	43	128	133	138	43	145	150	155
44	109	114	119	44	127	132	137	44	145	150	155
45	109	114	119	45	126	131	136	45	144	149	154
46	108	113	118	46	126	131	136	46	143	148	153
47	107	112	117	47	125	130	135	47	142	147	152
48	107	112	117	48	124	129	134	48	141	146	151
49	106	111	116	49	123	128	133	49	140	145	150
50	106	111	116	50	123	128	133	50	140	145	150
51	105	110	115	51	122	127	132	51	139	144	149
52	104	109	114	52	121	126	131	52	138	143	148
53	104	109	114	53	120	125	130	53	137	142	147
54	103	108	113	54	120	125	130	54	136	141	146
55	102	107	112	55	119	124	129	55	135	140	145
56	102	107	112	56	118	123	128	56	134	139	144
57	101	106	111	57	117	122	127	57	134	139	144
58	100	105	110	58	117	122	127	58	133	138	143
59	100	105	110	59	116	121	126	59	132	137	142
60	99	104	109	60	115	120	125	60	131	136	141
61	98	103	108	61	114	119	124	61	130	135	140
62	98	103	108	62	114	119	124	62	129	134	139
63	97	102	107	63	113	118	123	63	128	133	138
64	96	101	106	64	112	117	122	64	128	133	138
65	96	101	106	65	111	116	121	65	127	132	137
66	95	100	105	66	111	116	121	66	126	131	136
67	94	99	104	67	110	115	120	67	125	130	135
68	94	99	104	68	109	114	119	68	124	129	134
69	93	98	103	69	108	113	118	69	123	128	133
70	93	98	103	70	108	113	118	70	123	128	133
71	92	97	102	71	107	112	117	71	122	127	132
72	91	96	101	72	106	111	116	72	121	126	131
73	91	96	101	73	105	110	115	73	120	125	130
74	90	95	100	74	105	110	115	74	119	124	129
75	89	94	99	75	104	109	114	75	118	123	128
76	89	94	99	76	103	108	113	76	117	122	127
77	88	93	98	77	102	107	112	77	117	122	127
78	87	92	97	78	102	107	112	78	116	121	126
79	87	92	97	79	101	106	111	79	115	120	125
80	86	91	96	80	100	105	110	80	114	119	124

8. KÖRPERFETT

8.1 Drücken Sie beim Stillstand des Laufbandes auf „PROG" (Programm) und wahlen Sie „FAT" (Körperfett).
8.2 Wahlen Sie die gewünschten Einstellungen F-1 Geschlecht, F-2 Alter, F-3 Grübe, F-4 Gewicht mit der Taste „SPEED" (Geschwindigkeit), um diese Parameter anzupassen. F-5 Körperperfettanteil wird ebenfalls angezeigt. Der Körperperfettanteil (F-5) wird nach 5 bis 10 Sekunden über die Handpulsensoren ermittelt und angezeigt.
8.3 Wahlend der Ermittlung des Körperfettanteils wird zuerst F-1 (Geschlecht) angezeigt. Hierbei entspricht 01 einen Mann und 02 einer Frau.

8.4 Drücken Sie auf „MODE“ um auf F-2 (Alter) überzugehen und stellen Sie theses über die Taste „SPEED +/–" (Geschwindigkeit +/-) ein. Dieses muss zwischen 10 und 99 Jahren liegen.
8.5 Drücken Sie auf „MODE“ (Modus) um auf F-3 (Größe) überzugehen und stellen Sie diese über die Taste „SPEED +/-“ (Geschwindigkeit +/-) ein.
8.6 Drücken Sie auf „MODE“ (Modus) um auf F-4 (Gewicht) überzugehen und stellen Sie these über die Taste „SPEED +/-“ (Geschwindigkeit +/-) ein.
8.7 Drücken Sie auf „MODE" (Modus), um F-5 (Körperfett) anzuzeigen. Die Einstellungen werden angezeigt. Legen Sie die Höhe auf die Pulssensoren, um den Körperfettanteil in etwa 8 Sekunden anzuzeigen.
8.8 Die Standardwerte des Körperperfettanteils werden nachstehend aufgeführrt.

F-1	GESCHLEC HT	1-MANN	2-FRAU
F-2	ALTER	10-99
F-3	GRösSE	100-200
F-4	GEWICHT	20-150
F-5	FETTANTEIL	≤19	Untergewicht
		=(20---24)	Normalgewicht
		=(25---29)	Übergewicht
		≥30	Adipositas

9. MAGNETCHIP-SICHERUNG

Ziehen Sie, falls nötig, die Magnetchip-Sicherung, um das Laufband jederzeit und umgehend anzuhalten.

10. ENERGIESPARMODUS

Wenn keine der Tasten des Laufbandes über mehr als 10 Minuten nicht gedrückt werden, schaltet es in den Energiesparmodus um.

Drücken Sie eine beliebige Taste, um es erneut zu starten.

11. STOPPEN SIE DIE MASCHINE

Sie konnen die Stromversorgung jederzeit unterbrechen, um die Maschine anzuhalten.

12. Musikfunktion

Koppeln Sie Ihr Telefon drahtlos mit dem Gerät, um Musik zu horen.

Anwendungsverbindung

Kopieren Sie den Link hier unter auf ihren Browser (Edge, Firefox, Chrome, Safari usw.) https://cloud.carefitness.com/index.php/s/E2WD22KMNBQzERL

Und folgen Sie der detailierten Anleitung

13. PANNENHILFE

Die Konsole zeigt keine Informationen an

Stellen Sie sicher, dass das Kabel zwischen Platine und Konsole nicht beschädigt und richtig eingesteckt ist. E01

Verbindungsfehler Stellen Sie sicher, dass alle Kabel zwischen Platine und Konsole vorhanden sind und richtig verbunden wurden.

E02

Stellen Sie safer, dass die Spannungsvorsorgung 50% unter der Standardspannungsvorsorgung liegt. Überprüfen Sie, ob die Konsole

seltsam riecht und überprüfen Sie die Verbindungskabel.

E03

Kein Geschwindigkeitssensor Überprüfen Sie, dass der Geschwindigkeitssensor korrekt positioniert wurde und dass dieser sauber und unbeschädigt ist. Kommt der Fehler auch nach der Reinigung und dem erneuten Einbau wieder auf,

muss der Geschwindigkeitssensor ersetzt werden.

E04

Steigungsfehler Stellen Sie sicher, dass das Stromkabel verbunden ist und setzen Sie den Steigungsmotor darüber. E05

Überlastungsfehler oder der defekter Motor. Reinigen Sie das Laufband und das gesamte Gerät. Schmieren Sie das Laufband mit Silikonöl und starten Sie es neu.

E08

Die Platine 24C02 ist defekt, ersetzen oder reparieren Sie diese, oder ersetzen Sie die gesamte Platine. Wenn sich das Laufband einschaltet, jedoch nicht der Motor, dann mussen Sie das Verbindungskabel de Motors überprüfen oder sicherstellen, dass der IGBT-Transistor der Platine intakt ist und diesen ggf. ersetzen.

14. KALORIENVERBRAUCH

Bei einer Steigung auf Level 0 verbrennt der Körper im Durchschnitt 70,3 Kalorien pro Kilometer.

70,3 x Geschwindigkeit (km/h) x Dauer (Stunden) x (1 + Steigungswinkel in %)

Ausrichtung

1. Erkundigen Sie sich bei einem autorisierten Fachhändler oder einem professionellen Techniker, ob die Spannung für diesen Gerät geeignet ist. Das Laufband damit nur an eine geerdete Steckdose angeschlossen werden. Bewegen Sie das Endlosband mit der Hand und prüfen Sie, ob es reibungsfrei und gerauschlos lauft.
2. Schlieben Sie ein Ende des Netzkabels an der Vorderseite des Laufbands, das andere an eine elektrische Steckdose an. Platzieren Sie die Nothalttaste an dem entsprechenden Platz auf dem Computer.
3. Drehen Sie den Schalter von „0" auf „1", der Monitor zeigt Null an, das Laufband bewegt sich nicht.
4. Drücken Sie nun die Taste "START". Das Band setzen sich langsam in Bewegung. Prüfen Sie, ob Computer und Laufband ordnungsgemäß Funktionieren.
5. Drücken Sie die Taste "GESCHWINDIGKEIT" und beobachten Sie den Zustand des Laufbands und die Anzeige auf dem Monitor.itte schalten Sie die Maschine ab, wenn das Band nicht ordnungsgemäß lauft, und stellen Sie es wie in "WARTUNG UND FEHLFUNKTION" angegeben ein.
6. Prufen Sie alle Funktionstasten auf dem Computer
7. Wenn Sie die Notfalltaste drucken, sollte das Laufband sofort stehen bleiben. Nach dem erneuten Einsatz lauft es weiter.
8. Wenn Sie die Taste "STOP" drücken, bleibt das Laufband stehen. Schalten Sie den Schalter aus, wenn Sie Ihr Training beenden wollen.
9. Drücken Sie „Steigung +/-“, wenn Sie diese ändern möchten. Drücken Sie die Programmtaste und folgen Sie den Anweisungen. Steigung besteht Null an, wenn Sie das Laufband anhalten.

Anweisungen zum Zusammenklappen, Umstellen und Ausklappen

1) Zusammenklappen: Das Laufband kann zusammengeklapt werden. Dazu das Ende des Hauptrahmens anheiten und nach oben klappen bis die Verbindungsstange durch die Zylinderstange hält. (Siehe Abbildung a)
2) Umstellen: An den Griffen anheben, sodass die Vorderfüsse nicht mehr auf dem Boden aufliegen. Dann das zusammengeklappe Laufband schieren.

3) Um das Laufband wieder aufzustellen, das Ende des Hauptrahmens ein weniger anheben, bis die klappbare StutzstangeHigher als die Zylinderstange ist (siehe Abbildung a-1). Dann die klappbare Stutzstange leicht mit dem FuBneigen (siehe Abbildung a-2). Das Ende des Hauptrahmens kraftvoll herunterrücken. Dabei den FuBwegnehmen und das Ende des Hauptrahmens weiterrücken. Das Zylinderstange gibt unter dem eigenen Gewicht nach (siehe Abbildung b) und der Hauptrahmen liegt flach auf dem Boden.

Figure a

Figure b

Instandhaltung und Störungen

1) Die Fläche des Laufbands muss sauber gehalten werden. Vor der Reinigung den Stecker hersausziehen. Das Laufband und die Oberfläche des Geräts mit einem feuchten weichen Tuch reinigen.
2) Das Laufband wird bei der Herstellung passend in das Gerät eingebaut Es kann nach dem Transport oder der Benutzung Funktionstörungen aufweisen. Das Gerät vor der Ausrichtung abschalten. Das Laufband in der Mitte ziehen und dann die Bolzen links und rechts in der hinteren Rolle mit einem Innensechskantschluss anpassen (siehe Abbildung). Es wird empfohlen, zunachst mit einer halben Umdrehung zu beginnen. Dann das Gerät einschalten und prufen, ob das Laufband Funktionstörungen bei einer Geschwindigkeit von 4-5 km/h aufweist.
3) Nach 100 Stunden Benutzung oder wenn das Schmiermittel zwischen der Laufflache und dem Laufband aufgebraucht ist, die Laufflache schmieren und das Laufband sorgfältig ausrichten.
4) Nach einer langen Laufzeit kann das Band länger sein und feststecken. Dann muss der rechte und linke Ausrichtungsbolzen in der hinteren Rolle im Uhrzeigersinn gedreht werden, bis das Laufband reibungslos und frei Funktioniert.

Bestellung von Einzelteilen

Für eine effizientere Abwicklung stellen Sieitte, bevor Sie unseren Kundendienstkontaktieren, folgende Angaben zusammen:

Den Name oder die Artikelnummer des Produkts.

Die Fabrikationsnummer, die auf dem Hauptrahmen und dem Verpackungskarton stehen.

Die Nummer des fehlenden oder schadhaften Teils, wie sie aus der diesen Informationen beigefugten Explosionszeichnung hervorgeht.

ServiceAprèsVente(Kundendienst)
