BEDIENUNGSANLEITUNG 14km/h - MEDLINE - MED-730 CARE FITNESS

Tel.: [phone]

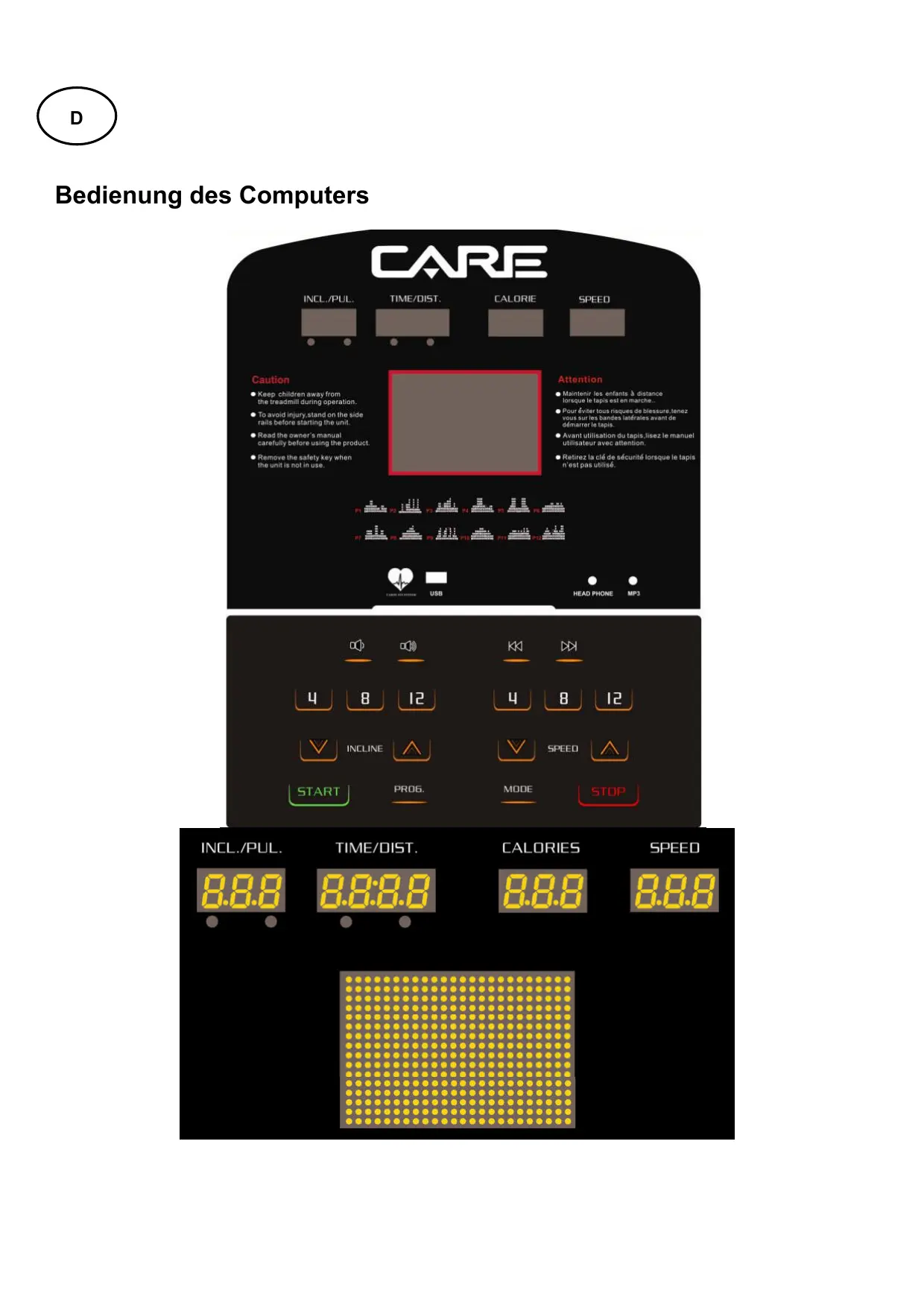

Bedienung des Computers

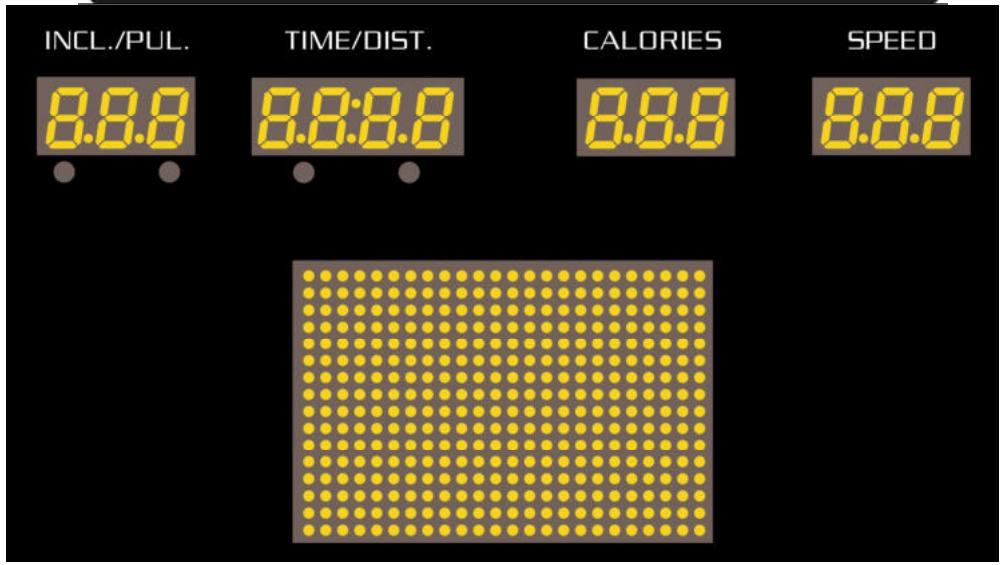

FUNKTION DES LCD-ANZEIGEFELDES

1. ANZEIG „NEIGUNG / PULS“:

1.1 Wenn das rote Licht bei „NEIGUNG“ brennt, wird die NEIGUNG angezeigt.
1.2 Wenn das Licht bei „PULS" brennt, wird der PULS angezeigt.

2. ANZEIGE ,ZEIT / DISTANZ“:

2.1 Wenn das rote Licht bei „ZEIT“ brennt, wird die verstrichene Zeit und die verbleibende Zeit angezeigt.
2.2 Wenn das rote Licht bei „DISTANZ" brennt, wird die zusückgelegte Strecke und die verbleibende Strecke angezeigt.
2.3 Im „FETT MODUS" werden die Parameter-Codes -1-, -2-, -3-, -4-, -5- angezeigt.

3. ANZEIGE „KALORIEN“:

3.1 Zeigt verbrauchte oder noch verbleibende Kalorien an.
3.2 Zeigt die Programme P01-P20, U1-U3 oder FETT an.

4. ANZEIGE „GESCHWINDIGKEIT“:

1.1 Gibt die aktuelle Geschwindigkeit (zwischen 0,2-14,0 km/h) an.
1.2 Zeigt Parameter für FETT MODUS, „GESCHLECHT“, „ALTER“, „GRÖSSE“ und „GEWICHT“ an.

5. "GROSSSES LED"-ANZEIGENFELD

5.1 Zeigt Laufstrecke, Programmprofil, Countdown-Start und Informationen an.

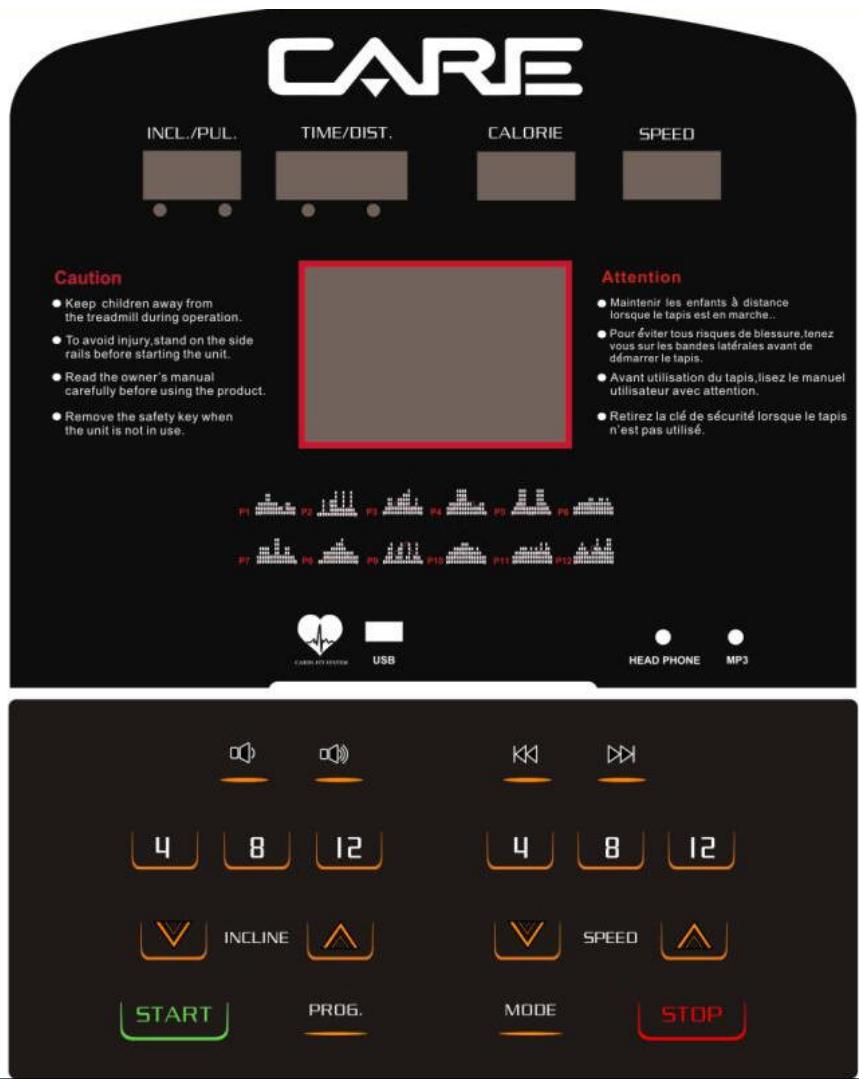

6. FUNKTION DER KNÖPFE

START		START: Normaler Start nach 3 Sekunden-Countdown.
STOP		STOP: Drücken Sie diesen Knopf, um das Programm zu beenden.
PROG.		PROG.: Es gibt folgende Möglichkeit der Programmauswahl: P01-P18, FETT,
MODE		MODUS: Wahlen Sie einen Modus aus: Manueller Modus--Countdown/Zeit-- Countdown/Distanz--Countdown/Kalorien.
SPEED		GESCHWINDIGKEIT+/-: Anpassung der Geschwindigkeit. Wenn das Band still steht, können Sie die Parameter anpassen.
INCLINE		NEIGUNG+/-: Anpassung der Neigung. Wenn das Band still steht, können Sie die Parameter anpassen.
4	8	12	4,8,12 dient zur Einstellung der Geschwindigkeit, wenn das Bandläuft.
4%	8%	12%	4,8,12 dient zur Einstellung der Neigung, wenn das Bandläuft.
			Dient zur Einstellung der Lautstärke, wenn Musik abgespielt wird,
K			Dient zur Auswahl eines Titels, den Sie horen möchten, wenn ein SD- oder USB-Gerät angeschlossen ist.

HAUPTFUNKTIONEN

Wenn das Gerä eingeschaltet wird, leuchten alle Anzeigen. Auf dem groBen Anzeigenfeld erscheint: WILLKOMMEN, dann gelangen Sie nach 3 Sekunden in die manuelle Betriebsart.

Wenn Sie den SICHERHEITSSCHLUSSEL Herausziehen, erscheint auf dem groBen Anzeigenfeld:

SICHERHEITSSCHLUSSEL GESICHERT.

Wenn Sie den SICHERHEITSSCHLUSSEL hineinstecken, erscheint auf dem groBen Anzeigenfeld: WAHLEN SIE EIN PROGRAMM ODER DRUCKEN SIE START, UM ZU BEGINNEN.

7. MODUS PARAMETER EINSTELLUNGEN

Drücken Sie die MODUS-Taste und stellen Sie anschließend Countdown/Zeit, Countdown/Distanz, und Countdown/Kalorien ein. Auf dem größten Anzeigenfeld erscheint nacheinander:

STellen Sie Die ZEIT EIN UND DRUCKEN SIE AUF START

STELLEN SIE DIE DISTANZ EIN UND DRUCKEN SIE AUF START

STELLEN SIE DIE KALORIEN EIN UND DRÜCKEN SIE AUF START

Drücken Sie die „MODUS“-Taste, und stellen Sie anschließend : Countdown/Zeit, Countdown/Distanz, und Countdown/Kalorien ein. Auf den Anzeigenfeldern erscheidt ein Standardwert. Betätigten Sie die Taste

"GESCHWINDIGKEIT + -", um die gewünschten Werte einzustellen. Drücken Sie die START-Taste. Nach 3 Sekunden startet das Laufband in der niedrigsten Geschwindigkeitsstufe. Betätigten Sie die Taste „GESCHWINDIGKEIT + -“, „4 / 8 / 12“ oder drehen Sie am rechten Drehregler, um die Geschwindigkeit anzupassen. Betätigten Sie die Taste

"NEIGUNG (+)-", 4/8/12" oder drehen Sie am linken Drehregler, um die Neigung anzupassen. Wenn der Countdown 0 erreicht, hält das Laufband langsam an. Sie konnen zum Anhalten des Laufbandes auch die „STOP“-Taste drücken oder den Sicherheitschluss herself ausziehen.

8. VOREINGESTELLTES PROGRAMM

Wenn das Laufband steht, drücken Sie die PROG-Taste. Im Anzeigenfeld GESCHWINDIGKEIT erscheidt „P1-P20“. Wahlen Sie eines der Programme P1---P20. In der Zeitanzeige erscheidt der Standardwert 30:00 und blinkt. Drücken Sie die Taste „GESCHWINDIGKEIT + -" oder „INCLINE+-", um die gewünschte Zeit einzustellen. Drücken Sie die START-Taste, um das voreingestellte Programm zu starten. Das voreingestellte Programm besteht aus 16 Abschnitten. Die Laufzeit für jeder Abschnitt entspricht der eingestallen den Zeit/16. Am Beginn jedem neuen Abschnitts erdtert der Signalton "Bi". Die Geschwindigkeit des Geräts ändert sich je nach Programm. Sie können die Geschwindigkeit während des Laufens jederzeit durch „GESCHWINDIGKEIT + -" anpassen. Bei Beginn eines neuen Abschnitts wird die manuell veränderte Geschwindigkeit wieder auf den Standardwert zurückgestellt. Wenn alle Abschnittte beendet sind, ertont der Signalton "bi-bi-......" zehn Mal und auf der Anzeige erscheidt „Ende“. Wenn Sie nun die "STOP"-Taste drucken, werden die Standardwerte des Laufbands wiederhergestellt und das Gerät gehen in den Standby-Modus.

"Manueller Modus" ist das Standardprogramm, die Standardgeschwindigkeit beträgt 0,2 km/h und die Höchstgeschwindigkeit beträgt 14,0 km/h.

PROGRAMM-VERLAUF

TIME (ZEIT)PROG		EINGESTELLTE ZEIT / 16 ABSCHNITTE = ZEIT EINES ABSCHNITTS
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
P1	STEIGUNG	0	0	2	2	2	2	2	2	2	2	4	4	4	2	2	0
	GESCHWINDIGKEIT	4	6	6	6	10	10	6	6	6	4	4	2	6	6	4	4
P2	STEIGUNG	0	2	2	2	6	6	2	2	4	4	2	2	4	2	2	0
	GESCHWINDIGKEIT	2	2	8	2	2	8	8	12	4	4	12	4	4	12	4	2
P3	STEIGUNG	0	2	2	4	4	6	4	6	4	2	2	2	4	2	2	0
	GESCHWINDIGKEIT	2	4	8	8	4	4	8	8	10	10	12	4	4	8	4	4
P4	STEIGUNG	0	2	2	4	4	6	8	8	6	6	6	4	4	2	2	0
	GESCHWINDIGKEIT	4	6	6	6	12	12	12	12	6	6	4	4	4	6	6	2
P5	STEIGUNG	0	2	4	6	4	2	2	0	0	2	2	2	2	2	4	0
	GESCHWINDIGKEIT	2	4	6	12	12	12	4	4	4	4	12	12	12	6	4	2
P6	STEIGUNG	0	2	4	4	4	4	4	2	2	2	2	2	2	2	2	0
	GESCHWINDIGKEIT	4	4	6	6	6	6	8	8	6	6	8	8	6	8	6	4
P7	STEIGUNG	0	2	2	2	2	4	4	4	4	4	4	2	2	2	2	0
	GESCHWINDIGKEIT	4	8	8	8	8	4	4	12	12	4	4	8	8	4	4	2
P8	STEIGUNG	0	2	2	4	2	2	2	4	2	2	2	4	2	2	2	0
	GESCHWINDIGKEIT	2	2	6	6	6	8	8	10	10	12	8	6	6	6	4	4
P9	STEIGUNG	0	2	2	4	4	6	6	8	8	10	8	6	4	2	2	0
	GESCHWINDIGKEIT	2	4	8	10	2	4	8	10	2	4	10	2	4	10	4	2
P10	STEIGUNG	0	2	2	4	6	6	6	4	4	4	2	2	2	2	2	0
	GESCHWINDIGKEIT	4	6	6	8	8	8	10	10	10	8	8	6	8	6	4	4
P11	STEIGUNG	0	2	2	2	4	4	4	4	4	4	6	6	6	4	4	0
	GESCHWINDIGKEIT	4	6	6	8	8	8	6	8	6	8	6	10	6	10	8	4
P12	STEIGUNG	0	2	2	4	4	6	6	8	8	6	6	4	4	2	2	0
	GESCHWINDIGKEIT	4	6	8	10	8	6	4	6	8	12	8	6	8	12	12	6
P13	STEIGUNG	0	0	2	2	2	2	2	2	2	2	4	4	4	2	2	0
	GESCHWINDIGKEIT	2	4	6	10	8	4	10	6	4	6	10	4	6	8	6	4
P14	STEIGUNG	0	2	2	2	6	6	2	2	4	4	2	2	4	2	2	0
	GESCHWINDIGKEIT	2	2	4	6	6	8	10	10	10	4	6	4	6	6	4	6
P15	STEIGUNG	0	2	2	4	4	6	4	6	4	2	2	2	4	2	2	0
	GESCHWINDIGKEIT	2	2	4	4	12	12	4	4	12	12	4	4	12	12	2	2
P16	STEIGUNG	0	2	2	4	4	6	8	8	6	6	6	4	4	2	2	0
	GESCHWINDIGKEIT	2	3	4	7	7	8	5	5	6	10	12	10	8	5	6	4
P17	STEIGUNG	0	2	4	6	4	2	2	0	0	2	2	2	2	2	4	0
	GESCHWINDIGKEIT	2	2	4	8	10	2	4	8	8	10	5	4	7	8	6	4
P18	STEIGUNG	0	2	4	4	4	4	4	2	2	2	2	2	2	2	2	0
	GESCHWINDIGKEIT	2	3	5	8	11	12	10	8	7	6	10	10	10	8	4	2

9. USER

Einstellungen für benutzerdefinierte Programme:

Drücken Sie die PROG-Taste, bis das Benutzerprogramm (U1, U2, U3) angezeigt wird.

Wahlen Sie ein Programm aus und bestätigten Sie.

Drucken Sie die MODUS-Taste und geben Sie die Zeit zwischen 5:00 -- 99:00 ein.

Drücen Sie erneute die MODUS-Taste und verwenden Sie die Tasten „GESCHWINDIGKEIT +/-“ oder

"NEIGUNG +/- zum Einstellen der gewünschten Geschwindigkeit oder der Neigung. Drücken sie die erneut die MODUS-Taste, damit ihre Einstellung gespeichert wird. Dann beginnnt die{nachste Trainings-Seqenz zu blinken.

Verfahren Sie in gleicher Weise wie bei der ersten Sequenz bei allen weiteren 20 Sequenzen.

Wenn alle Daten gespeichert sind, zeigt der Computer ein blinkendes OK an, und Ihr individuelles

Benutzerprogramm ist nun gespeichert und kann verwendet werden.

Wenn Sie Ihr eigenes Benutzerprogramm verwenden,ändern sich die Anzeigen bei Neigung und

Geschwindigkeit, und ihre vorab definierten Werte werden angezeigt.

10. KÖRPERFETTMESSUNG

Drücken Sie zu Beginn die PROGRAM-Taste, um zum Körperfett-Tester (FETT) zu gelangen. In der Anzeige erscheint FETT. Drücken Sie die MODUS-Taste und geben Sie die entsprechenden Werte ein für (F-1 GESCHLECHT, F-2 ALTER, F-3 GRösSE, F-4 GEWICHT, F-5 FETT-TESTER). Betätigten Sie die Tasten GESCHWINDIGKEIT+, GESCHWINDIGKEIT- zum Einstellen der Werte. Drücken Sie die MODUS-Taste um F-5 einzustellen und umschlieben Sie mit den Handen die Sensorflächen. In der Anzeige erscheidt nun Ihr KörperQualitäts-Index. Der Körper-Qualitäts-Index dient zur Bestimmung des Verhältnisses von Großne und Gewicht.

Die Messung des Körperfettanteils bei Männer und Frauen dient dazu, das Gewicht unter Berücksichtigung weiterer Körper-Qualitäts-Indices anzupassen. Der ideale FETT-Wert solle zwischen 20-25 liegen. Weniger als 19 bedeutet Untergewicht. Ein Wert zwischen 25 und 29 bedeutet Übergewicht. Ein Wert über 30 bedeutet Dickleibigkeit. (Die Angaben sind nur als Orientierung zu verstehen und sind keine medizinischen Werte)

Anzeige Eingabeparameter und Einstellungen-Begrenzungen

PARAMETER	WERT	BEDEUTUNG
GESCHLECHT	01--02	01=MÄNNLICH 02=WEIBLICH
ALTER	10-99 JAHRE
GRösSE	100-200 CM
GEWICHT	20-150 KG

FA (BMI)	ERGEBNIS
≤19	UNTERGEWICHT
20--25	NORMALGEWICHT
25--29	ÜBERGEWICHT
≥30	STARKES ÜBERGEWICHT

11. PULS-

FUNKTION

Umfassen Sie, wenn das Laufband in Betrieb ist, für 5 Sekunden die Sensorflächen. Es wird Ihr Puls angezeigt. Es wird ein Herzsymbol angezeigt, während der Puls geprüft wird. Um die genaue Herzfrequenz zu prufen, führen Sie den Test durch, während

das Laufband still steht, und umfassen Sie die Sensorflächen mindestens 30 Sekunden lang. Die Angabe dient nur zur Orientierung

und stellt keinen medizinischen Wert dar.

12. MP3-FUNKTION

An thisem Laufband konnen entsprechlichste Mediengeräte angeschlossen werden: USB- / MP3-Kabel / Headset-Stecker.

Wenn Sie Musik horen möchten, stellen Sie safer, dass der Ton des Laufbandes eingeschaltet ist.

Die „STUMM“-Tastearficht nichteingeschaltetwerden.

A. Anzeige für USB-Gerät:

Schlieben Sie ein USB-Gerät mit Musik an. Die Wiedergabe erfolgt automatisch durch das System.

Betätigten Sie die Tasten zur Auswahr der Musik oder stellen Sie die gewünschte Lautstärke ein.

B. Anzeige für MP3-Gerät:

Schlieben Sie das MP3-Kabel an Ihrlem Audiogerät an (MP3 / SMARTPHONE), um Musik abzuspielen.

Betätigten Sie die Tasten zur Auswahr der Titel oder stellen Sie die gewünschte Lautstärke ein.

C. Headset-Stecker.

Stecken Sie den Headset-Stecker in die Buchse am Computer, wenn Sie das Headset verwenden möchten.

ACHTUNG:

Wenn Sie gleichzeitig den USB- und den MP3-Anschluss verwenden, so gilt folgende Vorrangregelung:

1, MP3-Anschluss
2, USB-Anschluss.

13. ENERGIESPAR-MODUS

Dieses System verfügt über einen Energiespar-Modus, wenn das Laufband 10 Minuten lang still steht oder keine Taste betätig wird. Das System Goes in den Energiespar-Modus, und die Anzeigen erlösen. Durch Drücken einer Taste konnen Sie das System wieder in Gang setzen.

14. SAFETY LOCK FUNKTION

Im Anzeigenfeld erscheint "SAFETY KEY PROTECTION" wenn der Sicherheitsstift entfernt wird.

Das Laufband hält schnell an, und es ertont das Warnsignal "BiBi". Wenn der Sicherheitsstift wieder eingesteckt wird, wird das Standardprogramm gestartet.

Instandhaltung und Störungen

1) Die Fläche des Laufbands muss sauber gehalten werden. Vor der Reinigung den Stecker hersausziehen. Das Laufband und die Oberfläche des Geräts mit einem feuchten weichen Tuch reinigen.
2) Das Laufband wird bei der Herstellung passend in das Gerä eingebaut. Es kann nach dem Transport oder der Benutzung Funktionstörungen aufweisen. Das Gerät vor der Ausrichtung abschalten. Das Laufband in der Mitte ziehen und dann die Bolzen links und rechts in der hinteren Rolle mit einem Innensechskantschluss anpassen (siehe Abbildung). Es wird empfohlen, zunachst mit einer halben Umdrehung zu beginnen. Dann das Gerät einschalten und prüfen, ob das Laufband Funktionstörungen bei einer Geschwindigkeit von 4-5 km/h aufweist.
3) Nach 100 Stunden Benutzung oder wenn das Schmiermittel zwischen der Laufflache und dem Laufband aufgebraucht ist, die Laufflache schmier

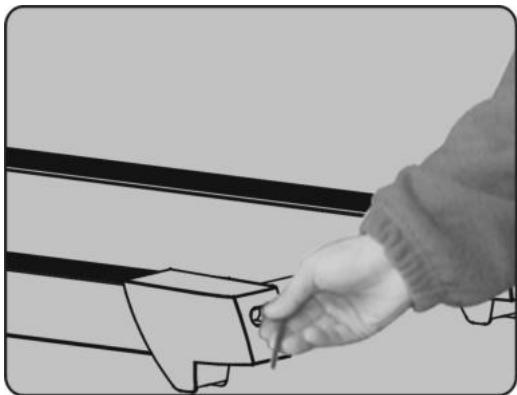

4) Nach einer langen Laufzeit kann das Band länger sein und feststecken. Dann muss der rechte und linke Ausrichtungsbolzen in der hinteren Rolle im Uhrzeigersinn gedreht werden, bis das Laufband reibungslos und frei Funktioniert.
en und das Laufband sorgfältig ausrichten.
cken. Dann muss der rechte und linken, bis das Laufband reibungslos und frei

Achtung:

1) Die Sicherheit des Geräts ist nur gewährleistet, wenn es regelmäß auf Schäden und Verschleiß geprüft wird, u.a. Bolzen und Befestigungen.
2)itte die defekten Teile sofort ersetzen und/oder das Gerat solange nicht benutzen, bis es repariert wurde.
2)itte die defekten Teile sofort ersetzen und/oder das Gerat solange nicht benutzen, bis es repariert wurde.

FEHLERCODE	FEHLERBESCHREIBUNG	BEHEBEN DES FEHLERS
E1	Störung der Kommunikation: Kontrollanzeige und Computer zeigen Störungen der Kommunikation nach dem Start.	Drücken Sie auf Stop und gehen Sie in die Fehleranzeige. Das Gerät setzt sich nicht in Bewegung, der Computer zeigt den Fehlercode „E01“ an, und es erten di Rei Wartöne.Mögliche Grunde: Die Kommunikation zwischen Kontrolleinheit und Computer ist gestört. Überprüfen Sieitte das Kabel und stellen Sie sichere, dass es ordnungsgemäß angeschlossen und jeder Gefahr ausgeschlossen ist.
E2	Explosionsschutz	Drücken Sie auf Stop und gehen Sie in die Fehleranzeige. Das Gerät zeigt den Fehlercode „E06“ an. Alle anderen Anzeigen sind leer. Der Neustart ist nicht möglich.Möglicher Grund: Überprüfen Sie, ob das Motorkabel richtig eingesteckt ist, und stecken Sie es gegebenfalls richtig ein.
E3	Verbindungsnetz für kabellose Geschwindigkeits-Sensoren nicht verfügbar	Mögliche Grunde: Das Rückmeldesignal der Motorgeschwindigkeit kann für mehr als 3 Sekunden nicht empfangen werden.itte überprüfen Sie den Sensorstecker, das Motoranschlusskabel und die Kontrolleinheit.
E4	Fehler der Selfstlernfunktion für die Neigung	Überprüfen Sie, ob das Sensorkabel des Stellmotors für die Neigung und das AC-Kabel (Wechselspannungskapel) richtig eingesteckt sind.Das AC-Kabel muss gemäß der Hinweise am Stellmotor für die Neigung eingesteckt sein. Stellen Sie Sicher, dass das Kabel des Stellmotors für die Neigung unbeschädigt ist. Wenn Sie dies überprüft haben, drücken Sie den Knopf an der Kontrolleinheit und starten Sie die Selfstlernfunktion erneut.
E5	Überspannungsschutz	Das Gerät stoppt und gehen in den Fehlerstatus. Der Computer zeigt den Fehlercode „E03“ an. Die anderen Anzeigefelder sind leer. Nach 10 Sekunden gibt das Gerät in den „Fertig“-Modus und kann neu gestartet werden.Mögliche Grunde: Eine zu hohe Last führt zu einer überhöhten Stromaufnahme. Daher wird zum Schutz des Gerätes oder anderer Bauteile das System blockiert, so dass der DC-Motor nicht Funktioniert.Justieren Sie das Gerät und starten Sie es erneut. Prüfen Sieitte auch, ob der DC-Motor oder die Kontrolleinheit eventuell verschmort riechen. Sollte dies der Fall sein, wechseln Sie den Motor oder die Kontrolleinheit aus. Überprüfen Sie erneut, ob Stromversorgung und Voltzahl den Anforderungen entsprechen.
E6	Fehler bei der Selfstprüfung der Kontrolleinheit	Tauschen Sie die Kontrolleinheit aus.
E7	EEPROM ist defect	Tauschen Sie die Kontrolleinheit aus.

Bestellung von Einzelteilen

Für eine effizientere Abwicklung stellen Sieitte, bevor Sie unseren Kundendienst kontaktieren, folgende Angaben zusammen:

Den Namen oder die Artikelnummer des Produkts.

Die Fabrikationsnummer, die auf dem Hauptrahmaen und dem Verpackungskarton stehen.

Die Nummer des fehlenden oder schadhaften Teils, wie sie aus der diesen Informationen beigefugten

Explosionszeichnung hervorgelt.

ServiceAprèsVente(Kundendienst)
