D600 - Robot aspirador ECOVACS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador robot
Marca	ECOVACS
Modelo	D600
Alimentación	Tensión de funcionamiento 14,4 V CC, potencia nominal 25 W. Adaptador de corriente 100-240 V CA, 0,5 A, salida 19 V CC, 0,6 A. Batería de litio 2600 mAh.
Autonomía	No especificada en el manual, variable según superficie y modo de limpieza.
Capacidad del depósito de polvo	No especificada, pero de tamaño estándar para un robot aspirador.
Modos de limpieza	Automático (aleatorio o programado), localizado (menos de 3 minutos), retorno a la base.
Programación	Mediante la aplicación ECOVACS HOME (iOS 9.0+/Android 4.0+), posibilidad de limpieza programada.
Conectividad	Wi-Fi, mando a distancia por infrarrojos (pilas AAA).
Sensores	Anticaídas, anticolisión (parachoques), detección de escalones.
Cepillos	Cepillo principal, 2 cepillos laterales.
Filtración	Filtro de esponja y filtro de alta eficacia.
Mantenimiento regular	Cepillo lateral: limpieza cada 2 semanas, reemplazo cada 3 a 6 meses. Cepillo principal: limpieza semanal, reemplazo cada 6 a 12 meses. Filtros: limpieza semanal, reemplazo cada 3 a 6 meses. Rueda universal, sensores, parachoques, contactos: limpieza semanal.
Seguridad	Parada automática en caso de problema (pitido sonoro). Detección de obstáculos y escalones. No usar sobre superficies húmedas o en exteriores.
Piezas de repuesto	Cepillos laterales, cepillo principal, filtros, depósito de polvo, herramienta de limpieza. Disponibles a través del fabricante.
Mando a distancia	Pilas AAA no recargables. Teclas direccionales, inicio/pausa, retorno a la base, modos.
Indicaciones luminosas	Botón automático: blanco fijo (limpieza), blanco intermitente (carga), rojo fijo (batería baja), rojo intermitente (problema). Testigo de modo programado encendido.

Preguntas frecuentes - D600 ECOVACS

Mi DEEBOT D600 no carga. ¿Qué hacer?

Verifique que el robot esté encendido y que los contactos de carga estén bien conectados a los pines de la base. Si la batería está completamente descargada, coloque manualmente el robot en la base durante 3 minutos, retírelo, repita 3 veces y luego cárguelo normalmente.

El robot no regresa a su base de carga. ¿Por qué?

Asegúrese de que la base de carga esté colocada correctamente: contra una pared, sobre una superficie plana, con al menos 0,5 m a cada lado y 1,5 m al frente. Evite áreas soleadas o reflectantes.

El robot emite un pitido continuo y se detiene. ¿Qué significa?

Un pitido continuo indica que el robot está suspendido o que la rueda motriz está bloqueada. Vuelva a colocar el robot en el suelo o limpie la rueda motriz como se indica en la sección de mantenimiento.

¿Cómo programar una limpieza a una hora fija?

Use la aplicación ECOVACS HOME. Descárguela desde App Store o Google Play, conecte el robot a su red Wi-Fi y luego configure una programación horaria en la aplicación.

¿Cuáles son los mantenimientos regulares recomendados?

Limpie los cepillos laterales cada 2 semanas, el cepillo principal y los filtros cada semana. Reemplace los cepillos laterales cada 3 a 6 meses, el cepillo principal cada 6 a 12 meses y los filtros cada 3 a 6 meses.

El robot no limpia toda la habitación. ¿Cómo mejorar su recorrido?

Antes de la limpieza, ordene el área: retire objetos pequeños, cables y flecos de alfombras. Asegúrese de que los muebles estén bien posicionados y que el robot pueda circular libremente.

¿Puedo usar el DEEBOT sobre una alfombra de pelo largo?

Evite usarlo sobre alfombras de pelo largo o con flecos. Para una alfombra de pelo corto, doble los bordes con flecos para que no se enganchen en los cepillos.

¿Qué hacer si el indicador del robot parpadea en rojo?

Un indicador rojo parpadeante indica un problema. Consulte la tabla de pitidos: un pitido = cepillo atascado, dos pitidos = sensores anticaídas sucios, tres pitidos = depósito mal instalado. Limpie o ajuste según el caso.

El robot no se conecta al Wi-Fi. ¿Qué verificar?

Verifique que la contraseña Wi-Fi sea correcta, que el robot esté dentro del área de cobertura de la señal y que la aplicación esté actualizada (iOS 9.0+ o Android 4.0+). Presione 3 segundos el botón de reinicio para volver a ponerlo en modo de configuración.

¿Cómo reemplazar la pila del mando a distancia?

Dé la vuelta al mando, presione el botón de desbloqueo y retire la tapa del compartimiento de las pilas. Inserte dos pilas AAA nuevas respetando la polaridad y vuelva a colocar la tapa.

MANUAL DE USUARIO D600 ECOVACS

Manual de instrucciones

ES Manual de instrucciones 48

Le felicitamos por la compra de este ECOVACS ROBOTICS DEEBOT. Esperamos que lo utilice durante muchos años. Confiamos en que este robot le ayude a mantener su hogar limpio y le proporcione más tiempo para disfrutar de otras actividades.

Live Smart. Enjoy Life.

En caso de encontrar problemas no descritos en este Manual de Instrucciones, póngase en contacto con nuestro Centro de Atención al Cliente, donde un técnico le orientará debidamente.

Para obtener más información, visite la web oficial de ECOVACS ROBOTICS: www.ecovacs.com

La compañía se reserva el derecho a realizar cambios tecnológicos o de diseño en sus productos para una continua mejora.

Gracias por confiar en DEEBOT.

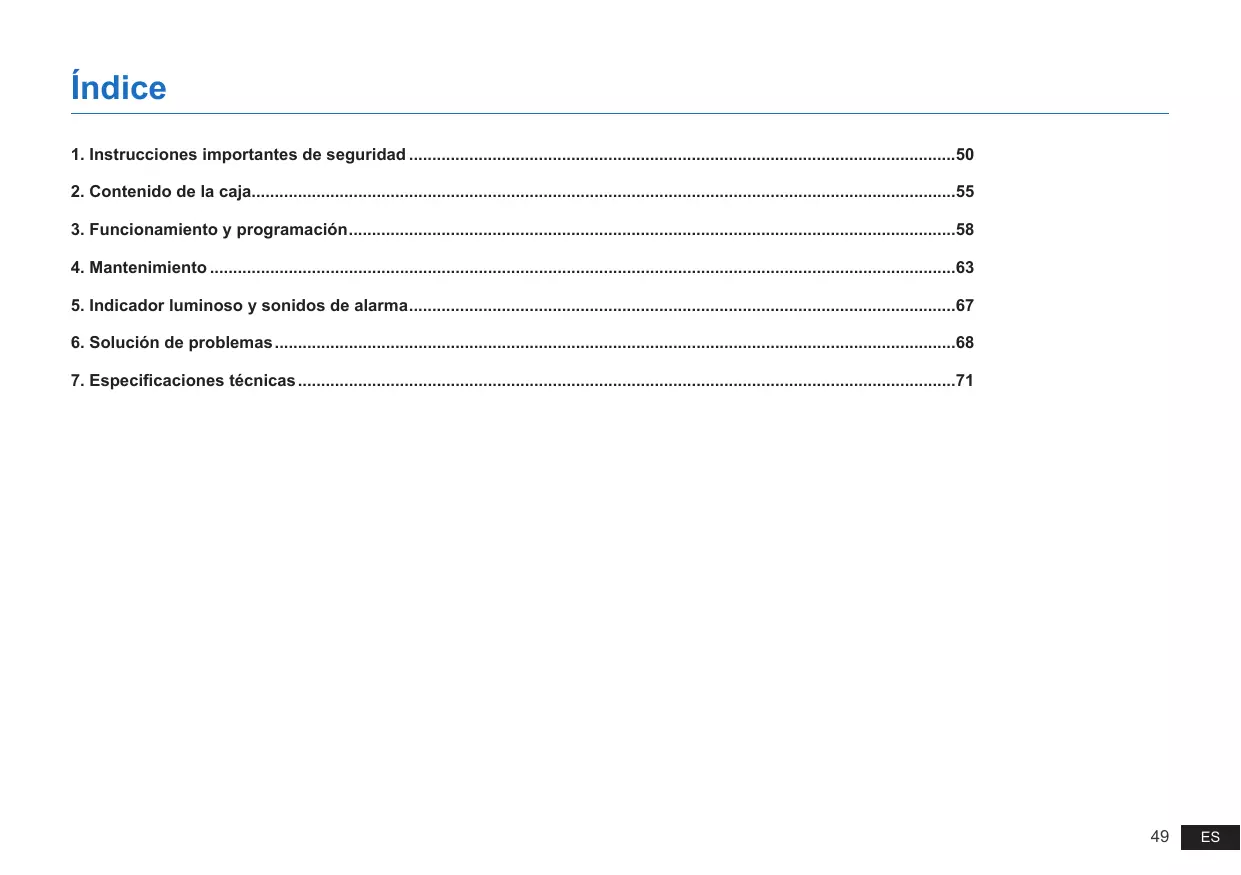

Índice

1. Instrucciones importantes de seguridad ....50
2. Contenido de la caja....55
3. Funcionamiento y programación....58
4. Mantenimiento....63
5. Indicador luminoso y sonidos de alarma....67
6. Solución de problemas....68
7. Especificaciones técnicas....71

1. Instrucciones importantes de seguridad

Al usar un dispositivo eléctrico, observe siempre las precauciones básicas de seguridad, incluidas las que se indican a continuación:

ANTES DE USAR ESTE DISPOSITIVO, LEA ATENTAMENTE TODAS LAS INSTRUCCIONES.

CONSERVE ESTAS INSTRUCCIONES

1. Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o cualquier persona sin experiencia ni conocimiento sobre este tipo de dispositivos, siempre que se les supervise o se les haya instruido sobre su uso seguro y comprendan los peligros potenciales. Este dispositivo no es un juguete. Los niños no deben limpiar o realizar mantenimiento en este aparato sin supervisión.

2. Despeje el área que desea limpiar. Retire del suelo los cables de suministro y los pequeños objetos que se puedan enredar en el dispositivo. Pliegue los flecos de las alfombras bajo estas y levante las cortinas o manteles que pudieran estar a nivel del suelo.

3. Si en el área de limpieza existe un desnivel debido a la presencia de un escalón o escaleras, le recomendamos que controle el dispositivo para cerciorarse de que sea capaz de detectar el escalón sin caerse. Para evitar la caída del aparato, puede ser necesario colocar una barrera física en el borde. Asegúrese de que la barrera física no suponga un riesgo de tropiezo.

4. Use el dispositivo únicamente como se describe en este manual. Emplee solo accesorios recomendados o vendidos por el fabricante.

1. Instrucciones importantes de seguridad

1. Cerciórese de que su suministro eléctrico coincide con el voltaje de tensión que figura en la estación de carga.
2. Diseñado para USO EXCLUSIVO EN ESPACIOS INTERIORES. No utilice el dispositivo al aire libre ni en espacios comerciales o industriales.
3. Este dispositivo no permite el uso de baterías no recargables. Para obtener información acerca de la batería, remítase a la sección de especificaciones.
4. No utilice el dispositivo sin el recipiente para polvo ni los filtros instalados en la posición correcta.
5. No ponga en marcha el dispositivo en un lugar donde haya velas encendidas u objetos frágiles.

6. No use el dispositivo en entornos extremadamente fríos o calientes (temperatura inferior a -5 °C [23 °F] o superior a 40 °C [104 °F]).

7. Mantenga el pelo, la ropa suelta, los dedos y las partes del cuerpo alejados de las aberturas y de las piezas móviles.

8. No ponga en marcha el dispositivo en una habitación donde se encuentren durmiendo bebés o niños.
9. No use el dispositivo sobre superficies mojadas ni con agua estancada.
10. No permita que el dispositivo aspire objetos de gran tamaño, como piedras, trozos grandes de papel o cualquier otro objeto que pueda causar obstrucciones.
11. No use el dispositivo para recoger materiales inflamables ni combustibles, como gasolina o tóner de impresoras o fotocopiadoras. No lo utilice en lugares donde puedan existir esta clase de materiales.
12. No use el dispositivo para recoger objetos que estén ardiendo o que emitan humo, como por ejemplo, cigarros, cerillas, cenizas calientes o cualquier otro objeto que pueda provocar un incendio.

1. Instrucciones importantes de seguridad

1. No introduzca objetos en la abertura para la entrada de polvo. No use el dispositivo si la entrada de polvo está obstruida. Mantenga la abertura libre de polvo, pelusa, pelo o cualquier partícula que pueda reducir el flujo de aire.
2. Tenga cuidado de no dañar el cable de alimentación. No emplee el cable de alimentación para tirar o transportar el dispositivo ni la estación de carga. No lo use tampoco a modo de asa. No cierre la puerta si el cable de alimentación queda atrapado ni coloque el cable sobre bordes afilados o esquinas. No permita que el dispositivo pase por encima del cable de alimentación. Mantenga el cable de alimentación alejado de superficies calientes.

3. Si el cable de alimentación eléctrico está dañado, deberá ser reemplazado por el fabricante o por un técnico de servicio para evitar posibles riesgos.

4. No utilice la estación de carga si presenta daños.

5. No use el dispositivo en caso de daños en el cable de alimentación o en el enchufe. No use el dispositivo ni la estación de carga si no funcionan correctamente, si han sufrido una caída, si están dañados, si han sido olvidados en el exterior o si han entrado en contacto con agua. En este caso, deberán ser reparados por el fabricante o por un técnico de servicio, a fin de evitar posibles riesgos.
6. Antes de realizar trabajos de limpieza y mantenimiento en el dispositivo, apáguelo.
7. Retire el enchufe de la toma de corriente antes de llevar a cabo la limpieza y el mantenimiento de la estación de carga.
8. Antes del extraer la batería del dispositivo para desecharla, retire el dispositivo de la estación de carga y apague el interruptor principal.

1. Instrucciones importantes de seguridad

1. Antes de desechar el dispositivo, extraiga la batería y deséchela de acuerdo con las leyes y normativas locales.
2. Tire las baterías usadas de acuerdo con las leyes y normativas locales.
3. No arroje el dispositivo al fuego, incluso aunque presente daños graves. ya que las baterías pueden explotar.
4. Si no prevé usar la estación de carga durante un tiempo prolongado, desenchúfela.
5. El dispositivo se debe usar respetando lo establecido en este manual de usuario. ECOVACS ROBOTICS no asume ninguna responsabilidad por los daños o lesiones causados por un uso inadecuado.

6. El robot contiene baterías que solo puede sustituir personal cualificado. Para sustituir o extraer la batería, póngase en contacto con Atención al cliente.

7. Si no se va a utilizar el robot durante un periodo prolongado de tiempo, cargue por completo el robot, apáguelo para guardarlo y desenchufe la estación de carga.
   32.AVISO: Para cargar la batería, utilice únicamente la unidad de alimentación desmontable YJS015F-1900600G proporcionada con este dispositivo.

8. El mando a distancia viene con dos pilas AAA no recargables preinstaladas. Para sustituir las pilas del mando a distancia, dele la vuelta y presione y retire la cubierta de las pilas. Extraiga las pilas e introduzca las pilas nuevas respetando la polaridad. Vuelva a colocar la cubierta de las pilas.
9. No intente nunca recargar una pila no recargable.
10. No mezcle pilas distintas ni nuevas con usadas.
11. Asegúrese de que inserta la pila del mando a distancia con la polaridad correcta.

1. Instrucciones importantes de seguridad

1. Cuando se agoten la pilas o la batería, extráigalas del dispositivo y deséchela en un punto de recogida adecuado.
2. Si va a dejar de usar el mando a distancia durante un periodo prolongado, extraiga las pilas.
3. Procure no cortocircuitar las terminales de la fuente de alimentación.

Para la Unión Europea

Eliminación correcta de este producto

Esta marca indica que este producto no se debe desechar con otros residuos domésticos en la UE. Para evitar posibles daños al medio ambiente o para la salud derivados del vertido incontrolado de residuos, recicle el producto de manera responsable para impulsar la reutilización sostenible de los recursos materiales. Para desechar el dispositivo usado, utilice los sistemas de recogida y reciclado o consulte con el proveedor a quien compró el producto. Allí pueden llevar este producto para su reciclado protegiendo el medio ambiente.

2.1 Contenido de la caja

Estación de carga y adaptador de red

Filtro de esponja y filtro de alta eficiencia

Mando a distancia con pilas

Herramienta de limpieza multifunción

Manual de instrucciones

Guía de inicio rápido

Nota: Las figuras e ilustraciones se muestran solo como referencia y pueden ser diferentes del aspecto real del producto.

El diseño y las especificaciones de producto están sujetos a cambios sin previo aviso.

2. Contenido de la caja

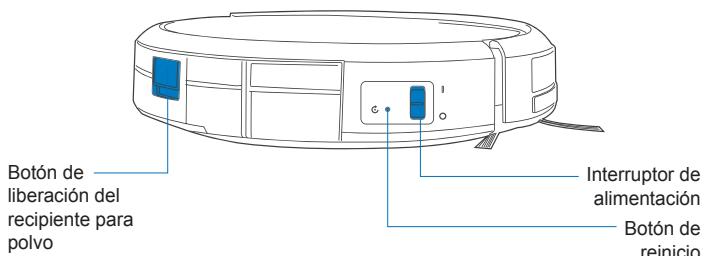

2.3 Esquema del producto

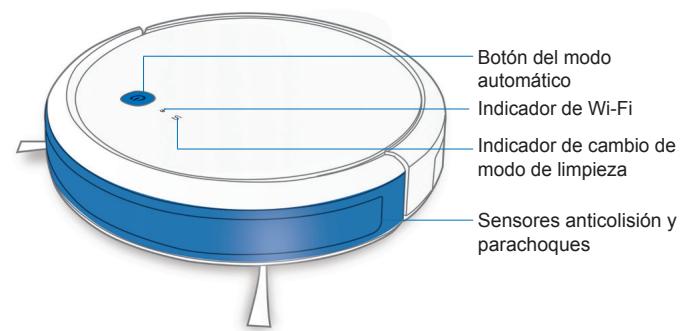

Robot

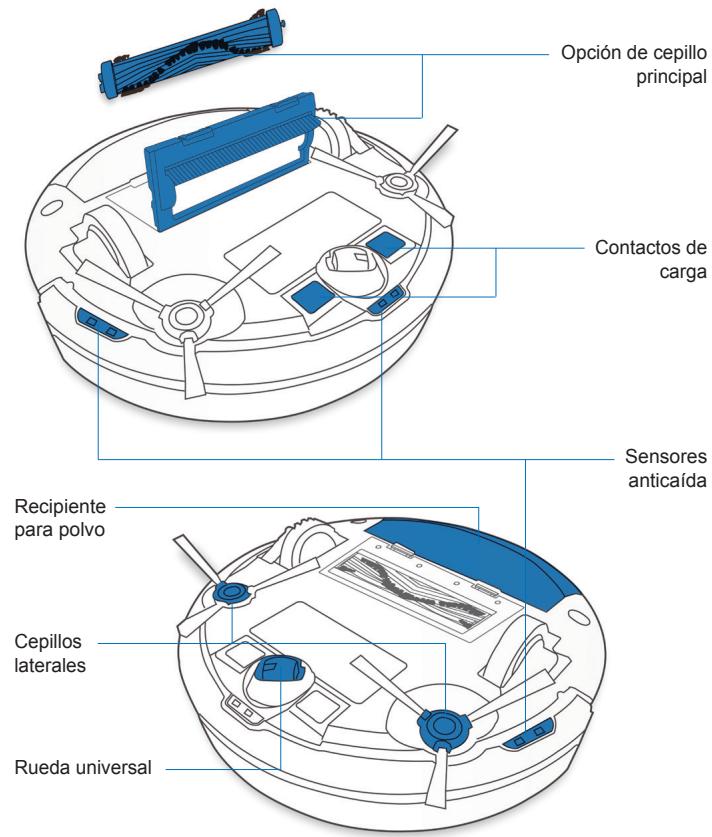

Vista inferior

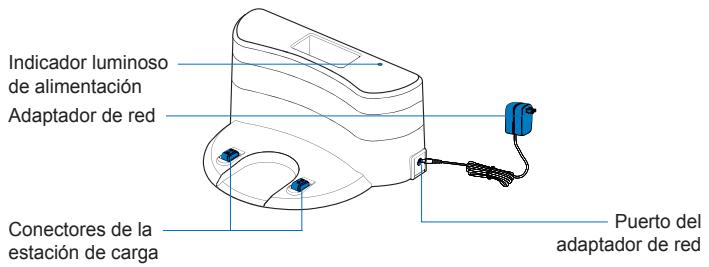

Estación de carga

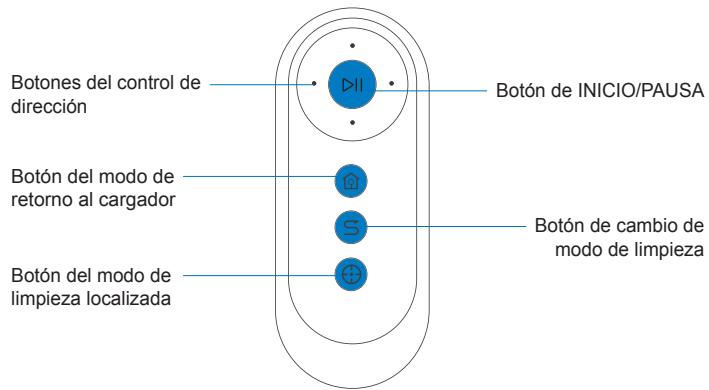

Mando a distancia

3. Funcionamiento y programación

3.1 Observaciones antes de limpiar

AVISO: No use el DEEBOT sobre superficies mojadas ni con agua estancada.

Antes de utilizar este producto en una alfombra de pelo corto con flecos, doble los bordes hacia dentro.

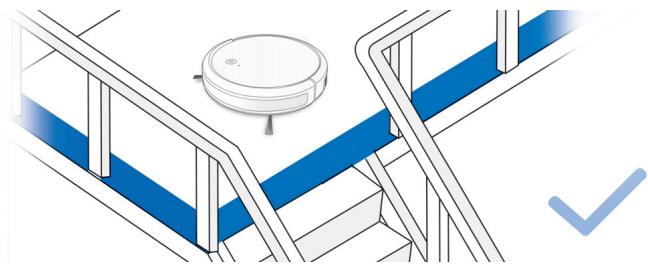

Tal vez sea necesario colocar una barrera física en el borde de cualquier desnivel para evitar la caída del robot.

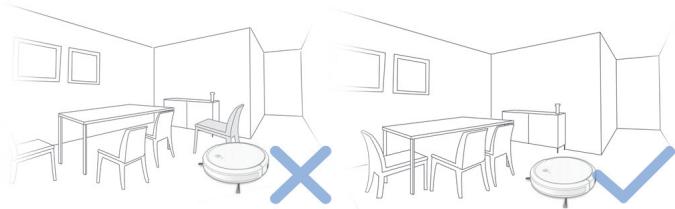

Ordene la zona que se va a limpiar colocando los muebles, como sillas, en su sitio.

Retire del suelo los cables de suministro y los pequeños objetos que puedan obstruir el recorrido del dispositivo.

3. Funcionamiento y programación

3.2 Preparación

1 Conexión del adaptador

2 Colocación de la estación de carga

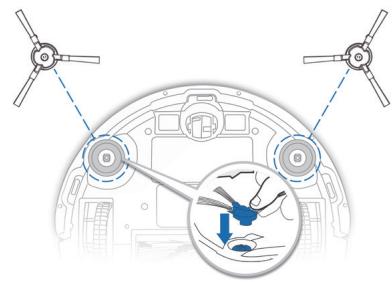

3 Colocación de los cepillos laterales

Nota: Una vez completado el ciclo de limpieza o cuando el nivel de la batería es bajo, el DEEBOT regresa automáticamente a la estación de carga para recargarse por sí solo.

3. Funcionamiento y programación

3.3 Selección del modo de limpieza

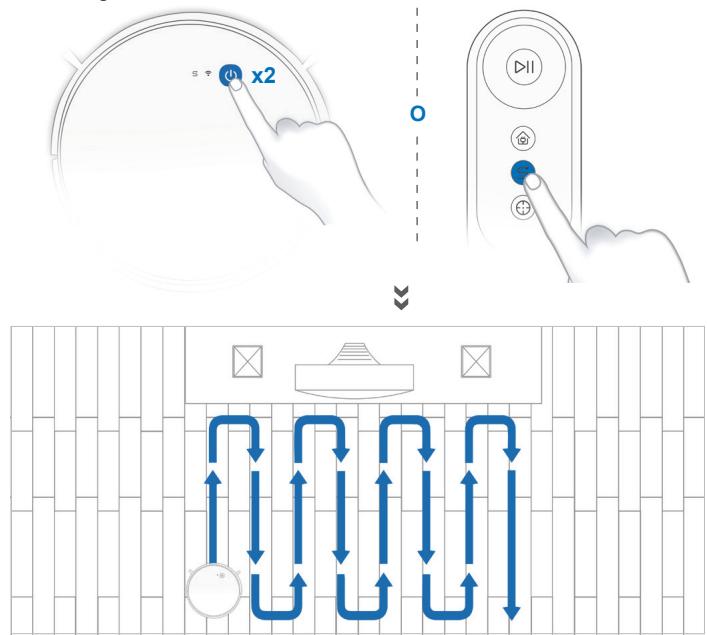

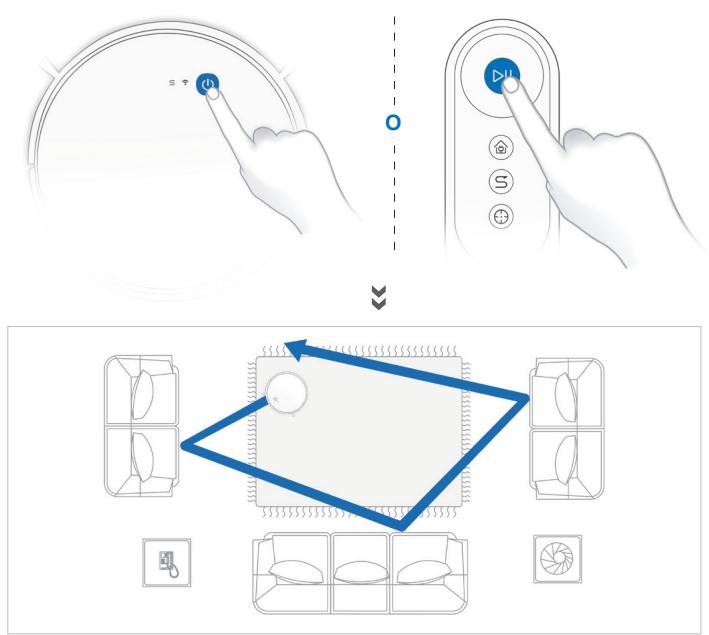

Modo de limpieza automático

Se seleccionará un patrón de limpieza aleatorio (optimizado para alfombras) de forma predeterminada.

Para cambiar a un patrón de limpieza programada (optimizado para suelos duros) o para cambiar entre estos dos patrones, realice la acción siguiente:

Nota: El patrón de limpieza no se puede cambiar hasta que el DEEBOT esté en pausa o cargando. El DEEBOT iniciará un nuevo ciclo de limpieza cuando se cambie el patrón de limpieza. S se iluminará una vez que el patrón de limpieza programada esté activado.

3. Funcionamiento y programación

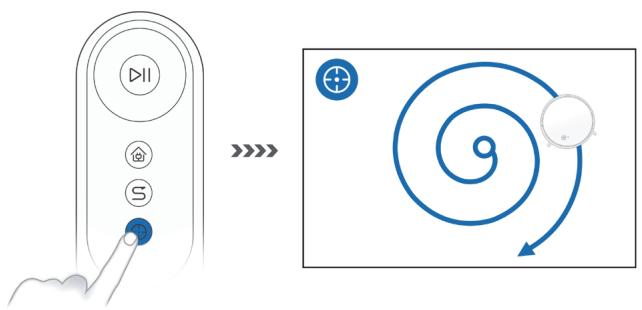

2 Modo de limpieza localizada (menos de 3 minutos)

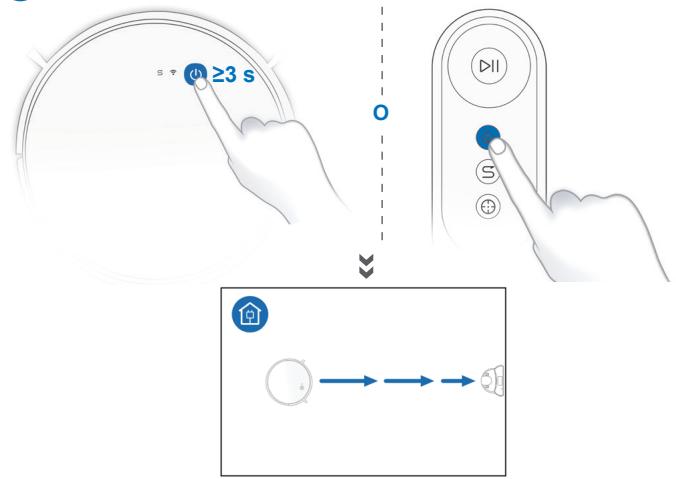

3 Volver a la estación de carga

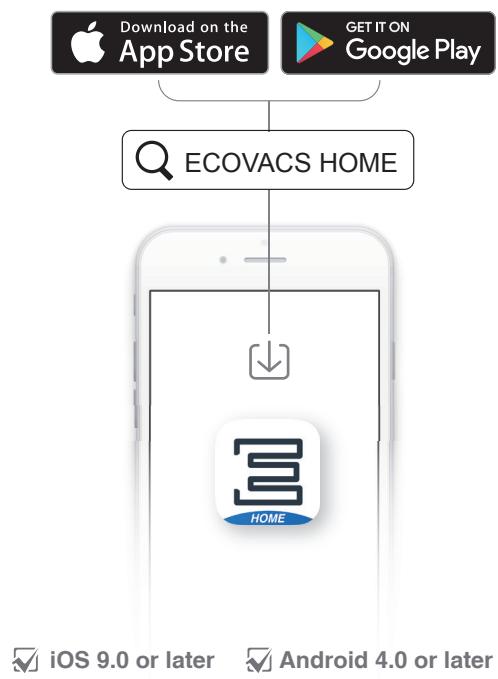

Todas las funciones indicadas más arriba pueden activarse en la aplicación. Descargue la aplicación ECOVACS para acceder a más funciones, incluidas la limpieza de rincones, la limpieza programada, etc.

3. Funcionamiento y programación

3.4 Pausa, reactivación, apagado

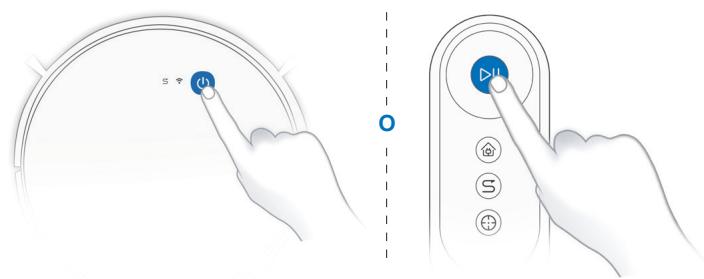

1 Pausa

Nota: El panel de control del robot se apaga tras dejarlo en pausa durante unos minutos. Pulse el botón de modo automático del DEEBOT para reactivar el robot.

3 Apagado

Nota: Cuando el DEEBOT no esté en funcionamiento, se recomienda dejarlo encendido y cargando.

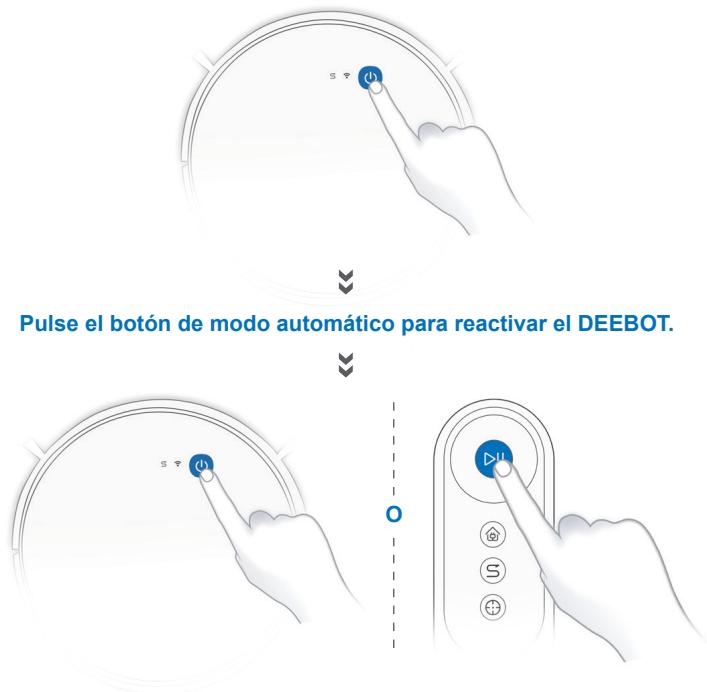

2 Reactivación

Antes de realizar cualquier tarea de limpieza y mantenimiento en el DEEBOT, apague el robot y desenchufe la estación de carga.

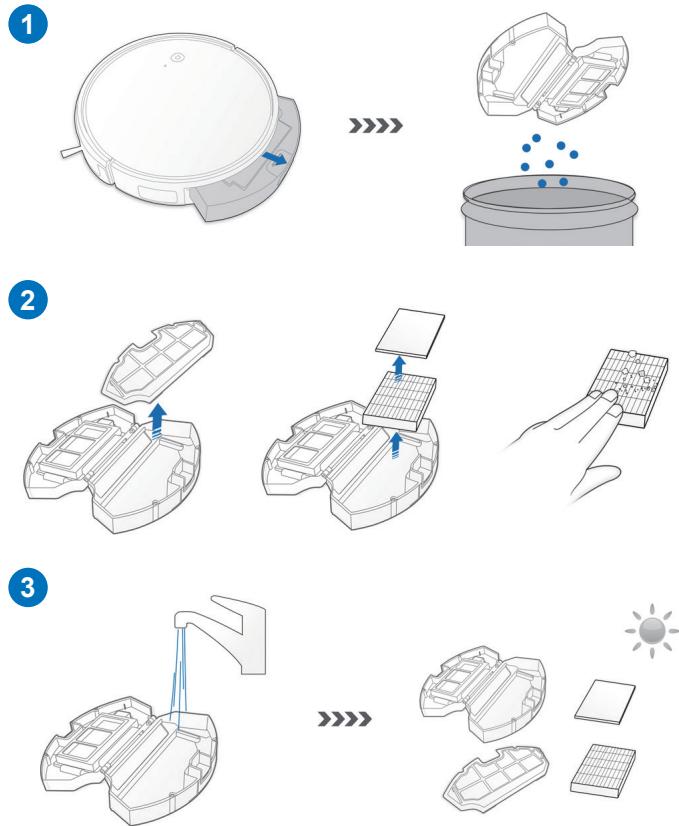

4.1 Recipiente para el polvo y filtros

4. Mantenimiento

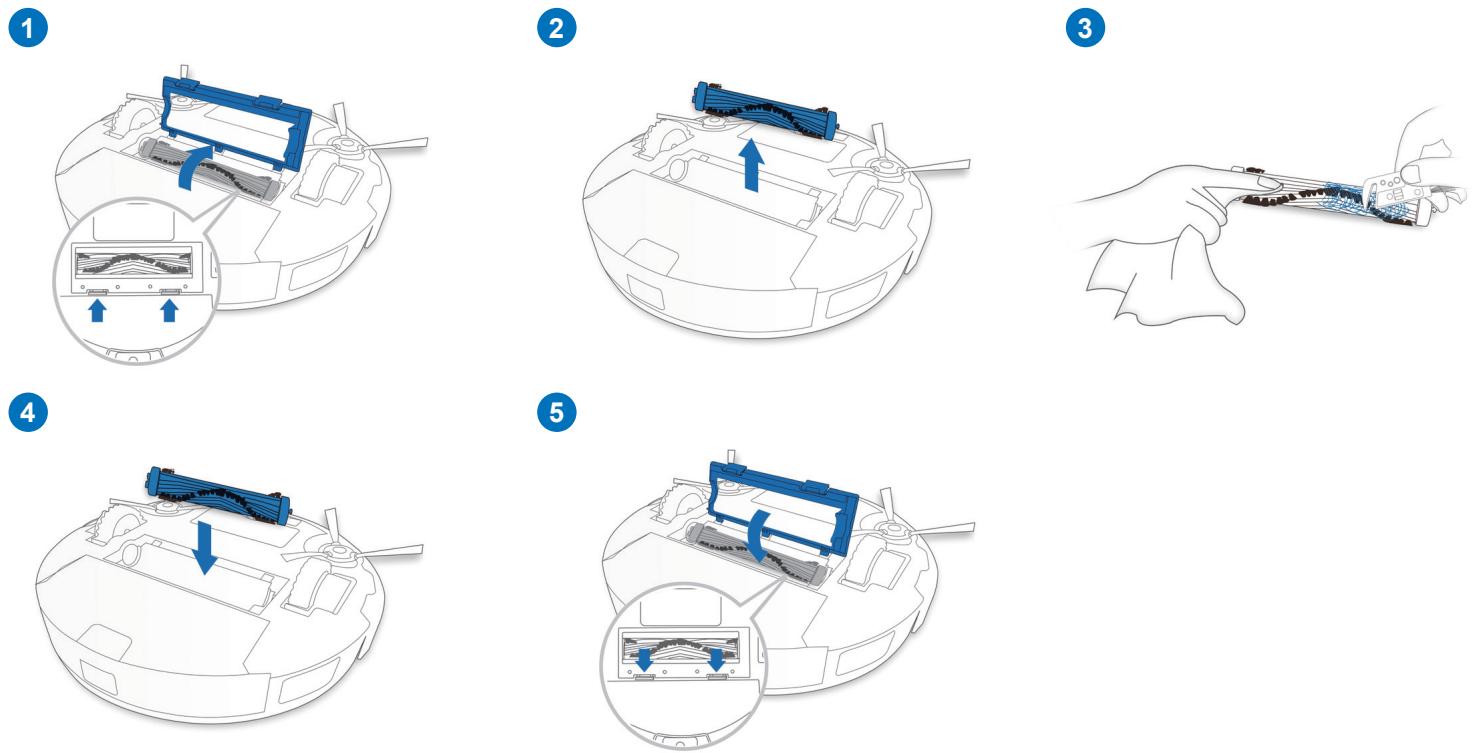

4.2 Cepillo principal y laterales

Nota: A fin de facilitar el trabajo de mantenimiento, el dispositivo se suministra con una herramienta de limpieza multifunción. Utilice la herramienta con cuidado, ya que sus bordes están afilados.

Cepillo principal

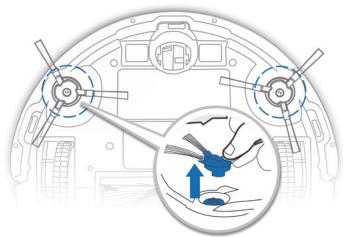

Cepillos laterales

1

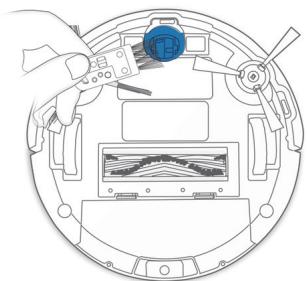

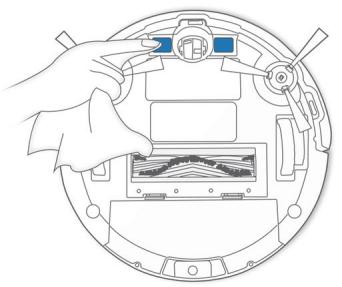

4.3 Otros componentes

Nota: Antes de limpiar los contactos de carga y los conectores de la estación de carga del robot, apáguelo y desenchufe la estación de carga.

4.4 Mantenimiento habitual

Para mantener el rendimiento óptimo del DEEBOT, realice las tareas de mantenimiento y las sustituciones con las siguientes frecuencias:

Pieza del robot	Frecuencia de mantenimiento	Frecuencia de sustitución
Cepillo lateral	Una vez cada 2 semanas	Cada 3-6 meses
Cepillo principal	Una vez a la semana	Cada 6-12 meses
Filtro de esponja/Filtro de alta eficiencia	Una vez a la semana	Cada 3-6 meses
Rueda universalSensores anticaídaParachoquesContactos de cargaConectores de la estación de carga	Una vez a la semana	/

A fin de facilitar el trabajo de mantenimiento, el dispositivo se suministra con una herramienta de limpieza multifunción. Utilice la herramienta con cuidado, ya que sus bordes están afilados.

Nota: ECOVACS fabrica diversas piezas de sustitución y montaje. Póngase en contacto con Atención al cliente para obtener más información sobre las piezas de sustitución.

5. Indicador luminoso y sonidos de alarma

El DEEBOT le indicará que algo va mal mediante sonidos y un indicador luminoso de alarma. Puede encontrar asistencia más detalla en el sitio web en línea y en la aplicación de ECOVACS.

Indicador luminoso

Situación	Indicador luminoso
El robot está limpiando.	El botón de modo automático tiene una luz BLANCA fija.
El robot se está cargando.	El botón de modo automático parpadea en BLANCO.
El nivel de la batería del robot es bajo.	El botón de modo automático tiene una luz ROJA fija.
El robot tiene un problema.	El botón de modo automático parpadea en ROJO.
El patrón de limpieza programada está activado.	El indicador de cambio de modo de limpieza se ilumina.

Sonidos de alarma

Sonido de la alarma	Problemas	Solución
Un pitido	El cepillo principal o el cepillo lateral está enredado.	Limpie el cepillo principal o el cepillo lateral como se indica en la sección 4 Mantenimiento.
Dos pitidos	Funcionamiento incorrecto del sensor anticaída	Utilice un paño de limpieza para limpiar el sensor anticaída.
Tres pitidos	El recipiente para polvo no está instalado correctamente.	Asegúrese de que se ha instalado el recipiente para polvo; si está instalado, sáquelo y vuelva a colocarlo correctamente.
Pitidos continuos	El robot está suspendido o las ruedas de propulsión están atascadas.	Vuelva a colocar el robot en el suelo o golpee suavemente el parachoques y limpie las ruedas de propulsión como se indica en la sección 4 Mantenimiento.

6. Solución de problemas

N.°	Problema	Posibles causas	Soluciones
1	EI DEEBOT no se carga.	EI DEEBOT no está encendido.	Encienda el DEEBOT.
		EI DEEBOT no se ha conectado a la estación de carga.	Asegúrese de que los conectores del robot se hayan conectado a los contactos de la estación de carga.
		La batería está totalmente descargada.	Vuelva a activar la batería. Encienda el DEEBOT. Coloque el DEEBOT manualmente en la estación de carga, retírelo una vez transcurridos tres minutos de carga. Repita esta acción tres veces. A continuación, cargue el robot de la forma habitual.
2	EI DEEBOT no puede regresar a la estación de carga.	La estación de carga no se ha colocado correctamente.	Consulte la sección 3.2 para colocar la estación de carga correctamente.
3	EI DEEBOT se atasca cuando está en funcionamiento y se detiene.	EI DEEBOT se ha enredado con algún objeto en el suelo (cables eléctricos, cortinas, flecos de alfombra, etc.).	El DEEBOT probará varias formas de desenredarse. Si no lo consigue, retire los obstáculos manualmente y reinicie el dispositivo.
4	EI DEEBOT regresa a la estación de carga antes de concluir la limpieza.	Cuando el nivel de la batería es bajo, el DEEBOT pasa automáticamente al modo de retorno al cargador y regresa a la estación de carga para recargarse por sí solo.	Este comportamiento es normal. No se requiere realizar ninguna acción.
		El tiempo de funcionamiento varía en función de la superficie del suelo, la complejidad de la estancia y el modo de limpieza seleccionado.	Este comportamiento es normal. No se requiere realizar ninguna acción.

6. Solución de problemas

N.°	Problema	Posibles causas	Soluciones
5	EI DEEBOT no funciona automáticamente a la hora programada.	La función de programación se ha anulado.	Programe el DEEBOT para que limpie a horas determinadas con la aplicación ECOVACS.
		La función de limpieza continua está activada y el DEEBOT acaba de terminar de limpiar el área de limpieza programada.	Este comportamiento es normal. No se requiere realizar ninguna acción.
		EI DEEBOT está apagado.	Encienda el DEEBOT.
		La batería está poco cargada.	Mantenga el DEEBOT encendido y conectado a la estación de carga para asegurarse de que esté totalmente cargado para iniciar el trabajo en cualquier momento.
		La entrada de polvo del robot está bloqueada o hay suciedad atascada en sus componentes.	Apague el DEEBOT, limpie el recipiente para polvo e invierta el robot. Limpie la entrada de polvo, los cepillos laterales y el cepillo principal del robot como se describe en la sección 4.
6	EI DEEBOT no limpia toda la zona.	La zona de limpieza no está ordenada.	Retire del suelo los objetos pequeños y ordene la zona de limpieza antes de que el DEEBOT comience a limpiar.

6. Solución de problemas

N.°	Problema	Posibles causas	Soluciones
7	El DEEBOT no puede conectarse a la red Wi-Fi del hogar.	El nombre de usuario o la contraseña de la red Wi-Fi doméstica se ha introducido de forma incorrecta.	Introduzca el nombre de usuario y la contraseña correctos de la red Wi-Fi doméstica.
		El DEEBOT no se encuentra dentro del alcance de la señal Wi-Fi.	Asegúrese de que el DEEBOT se encuentra dentro del alcance de la señal de Wi-Fi del hogar.
		La configuración de la red se inició antes de que el DEEBOT estuviera listo.	Active el interruptor de alimentación. Pulse el botón de reinicio (RESET) durante 3 segundos. El DEEBOT estará listo para configurar la red cuando emita una melodía y la luz indicadora de Wi-Fi parpadee lentamente.
		Debe actualizar el sistema operativo de su smartphone.	Actualice el sistema operativo de su smartphone. La aplicación ECOVACS es compatible con iOS 9.0 o superior y Android 4.0 o superior.

7. Especificaciones técnicas

Modelo	DO3G.10
Voltaje de funcionamiento	14,4V CC	Potencia nominal	25W
Estación de carga
Tensión nominal de entrada	19V CC	Corriente nominal de salida	0,6A
Modelo de adaptador de red	YJS015F-1900600G
Tensión nominal de entrada	100-240V CA	Corriente nominal de entrada	0,5A
Tensión nominal de salida	19V CC	Corriente nominal de salida	0,6A
Modelo del mando a distancia	RC1633A	Tensión de entrada	3V CC
Batería	Litio de 2600 mAh

Nota: Los datos técnicos y el diseño podrán verse modificados debido al continuo desarrollo del producto.
