D600 - Aspirateur robot ECOVACS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robot aspirateur
Caractéristiques techniques principales	Aspiration avec technologie de navigation intelligente
Alimentation électrique	Chargeur secteur inclus
Dimensions approximatives	34,5 x 34,5 x 9,3 cm
Poids	2,7 kg
Compatibilités	Compatible avec les surfaces dures et les tapis à poils courts
Type de batterie	Batterie lithium-ion
Tension	14,4 V
Puissance	Max 40 W
Fonctions principales	Aspiration, nettoyage humide, programmation via application mobile
Entretien et nettoyage	Filtres lavables, brosses faciles à retirer
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur le site du fabricant
Sécurité	Système de protection contre les surcharges et les courts-circuits
Informations générales utiles	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - D600 ECOVACS

Comment démarrer l'ECOVACS D600 pour la première fois ?

Assurez-vous que le robot est complètement chargé. Appuyez sur le bouton d'alimentation situé sur le dessus du robot pour le mettre en marche.

Que faire si l'ECOVACS D600 ne se charge pas ?

Vérifiez que la station de charge est correctement branchée et que les contacts de charge du robot et de la station sont propres. Si le problème persiste, essayez de réinitialiser le robot.

Pourquoi l'ECOVACS D600 ne nettoie-t-il pas efficacement ?

Assurez-vous que les brosses et les filtres ne sont pas obstrués. Nettoyez-les régulièrement et vérifiez que le réservoir d'eau est rempli (si applicable).

Comment programmer un nettoyage à une heure précise ?

Utilisez l'application ECOVACS sur votre smartphone pour programmer un nettoyage. Sélectionnez l'heure et les jours souhaités dans les paramètres de programmation.

Que faire si l'ECOVACS D600 se bloque ou se coince ?

Vérifiez s'il y a des objets sur le sol qui pourraient bloquer le robot. Déplacez les obstacles et redémarrez le robot.

Comment nettoyer le filtre de l'ECOVACS D600 ?

Retirez le filtre de l'appareil et tapotez-le doucement pour enlever la poussière. Vous pouvez également le laver à l'eau tiède et le laisser sécher complètement avant de le remettre.

L'ECOVACS D600 peut-il nettoyer sur des surfaces en tapis ?

Oui, l'ECOVACS D600 est conçu pour nettoyer sur des surfaces en tapis ainsi que sur des sols durs. Il peut ajuster sa puissance d'aspiration en fonction du type de surface.

Comment mettre à jour le logiciel de l'ECOVACS D600 ?

Connectez le robot à l'application ECOVACS sur votre smartphone. Si une mise à jour est disponible, vous serez invité à l'installer.

Pourquoi l'ECOVACS D600 ne revient-il pas à la station de charge ?

Assurez-vous que la station de charge est placée dans un endroit dégagé et accessible. Vérifiez également que le robot n'est pas bloqué par des objets.

Comment réinitialiser l'ECOVACS D600 ?

Pour réinitialiser le robot, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant environ 5 secondes jusqu'à ce que vous entendiez un bip.

MODE D'EMPLOI D600 ECOVACS

Manuel d'instructions

Manuale d'uso

EN Instruction Manual 2

FR Manuel d'instructions 72

IT Manuale d'uso 96

Félicitations pour l'achat de votre robot ECOVACS ROBOTICS DEEBOT ! Nous espérons qu'il vous apportera entière satisfaction pendant de nombreuses années. L'achat de ce nouveau robot vous aidera à entretenir votre maison et vous permettra de libérer du temps pour d'autres activités.

Live Smart. Enjoy Life.

Si vous êtes confronté à une situation qui n'a pas été correctement traitée dans ce manuel d'instructions, contactez le service clientèle. Nos techniciens se mettront à votre disposition pour résoudre votre problème ou répondre à une question particulière.

Pour plus d'informations, consultez le site Web officiel ECOVACS ROBOTICS : www.ecovacs.com

La Société se réserve le droit d'apporter des modifications technologiques et/ou conceptuelles à ce produit pour en assurer l'amélioration continue.

Merci d'avoir choisi DEEBOT !

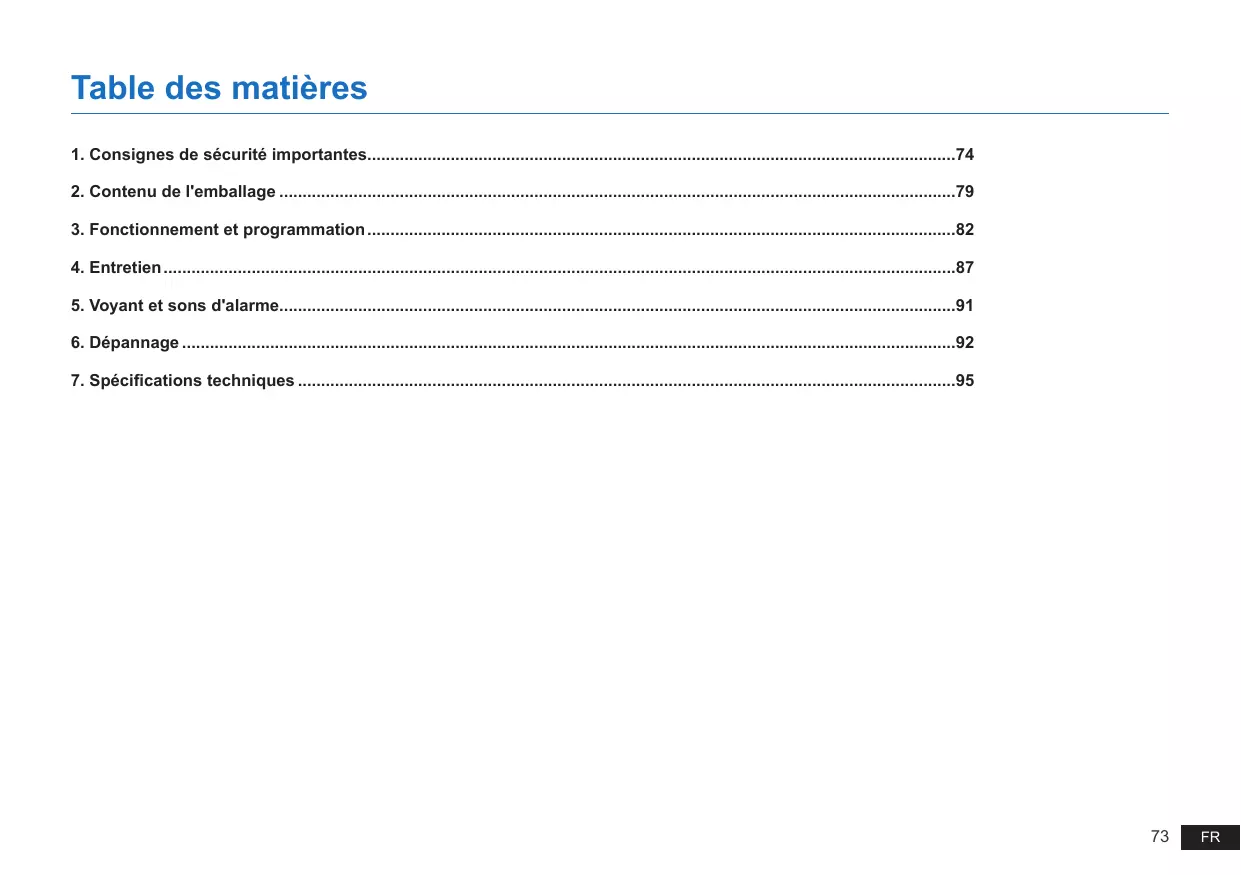

Table des matières

1. Consignes de sécurité importantes....74
2. Contenu de l'emballage ....79
3. Fonctionnement et programmation....82
4. Entretien....87
5. Voyant et sons d'alarme....91
6. Dépannage 92
7. Spécifications techniques....95

1. Consignes de sécurité importantes

Lors de l'utilisation d'un appareil électrique, des précautions de base doivent toujours être respectées, dont les suivantes :

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL. CONSERVER CES INSTRUCTIONS

1. Cet appareil peut être utilisé par des enfants à partir de 8 ans, ainsi que par des personnes dont les facultés physiques, sensorielles ou mentales sont diminuées, ou bien qui manquent d'expérience et de connaissances, à la condition qu'ils aient été informés sur la façon de se servir de l'appareil de manière sûre et qu'ils aient compris les risques éventuels. Les enfants ne doivent pas jouer avec l'appareil. Les processus de nettoyage et d'entretien de routine ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.

2. Débarrasser la zone à nettoyer. Retirer les cordons d'alimentation et les petits objets présents sur le sol et susceptibles de se prendre dans l'appareil. Replier les franges sous les tapis et relever les rideaux et les nappes pour qu'ils ne traînent pas sur le sol.

3. Si le sol présente une déclivité dans la zone à nettoyer (une marche ou un escalier, par exemple), veiller à ce que l'appareil puisse détecter la marche sans tomber. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. S'assurer que la barrière physique ne présente pas de risque de chute.

4. Utiliser l'appareil uniquement comme indiqué dans le présent manuel. Utiliser uniquement des accessoires recommandés ou vendus par le fabricant.

5. S'assurer que la tension d'alimentation correspond à celle indiquée sur la station de charge.

1. Consignes de sécurité importantes

1. UNIQUEMENT destiné à un usage domestique en INTÉRIEUR. Ne pas utiliser l'appareil à l'extérieur ni dans des environnements industriels ou commerciaux.
2. Les batteries non rechargeables sont interdites. Pour plus d'informations sur la batterie, se reporter à la section « Spécifications ».
3. Ne pas utiliser l'appareil sans réservoir à poussière et/ou sans filtre.
4. Ne pas faire fonctionner l'appareil en présence de bougies allumées ou d'objets fragiles.
5. Ne pas utiliser l'appareil dans des environnements très chauds ou très froids (température inférieure à -5 °C/23 °F ou supérieure à 40 °C/104 °F).

6. Éloigner les cheveux, les vêtements amples, les doigts et toutes les parties du corps des orifices et des pièces mobiles.

7. Ne pas faire fonctionner l'appareil dans une pièce dans laquelle un nourrisson ou un enfant dort.

8. Ne pas utiliser l'appareil sur des surfaces humides ou recouvertes d'eau.
9. Ne pas laisser l'appareil ramasser des objets volumineux comme des pierres, de gros morceaux de papier ou tout élément susceptible de l'obstruer.
10. Ne pas utiliser l'appareil pour ramasser des matériaux inflammables ou combustibles (essence et toners d'imprimante ou de photocopieur, par exemple) ni dans des endroits où ces produits sont susceptibles d'être présents.
11. Ne pas utiliser l'appareil pour ramasser des objets en train de brûler ou de fumer (comme des cigarettes, des allumettes, des cendres chaudes) ou tout ce qui pourrait provoquer un incendie.

1. Consignes de sécurité importantes

1. Ne pas placer d'objet dans la tête d'aspiration. Ne pas utiliser l'appareil si la tête d'aspiration est bloquée. Retirer de la tête d'aspiration la poussière, les peluches, les cheveux ou tout ce qui peut réduire le débit d'air.
2. Veiller à ne pas endommager le cordon d'alimentation. Ne pas déplacer l'appareil ou la station de charge en tirant sur le cordon d'alimentation, ne pas utiliser le cordon d'alimentation comme une poignée, ne pas le coincer dans une porte et ne pas tirer le cordon sur des bords ou coins tranchants. Ne pas faire rouler l'appareil sur le cordon d'alimentation. Maintenir le cordon d'alimentation à l'écart des surfaces chaudes.

3. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son intermédiaire de service afin d'éviter tout accident.

4. Ne pas utiliser la station de charge si elle est endommagée.

5. Ne pas utiliser l'appareil si le cordon d'alimentation ou le réservoir est endommagé. Ne pas utiliser l'appareil ou la station de charge si cet appareil ne fonctionne pas correctement, a subi une chute, a été endommagé, est resté à l'extérieur ou est entré en contact avec de l'eau. Il doit être réparé par le fabricant ou son intermédiaire de service afin d'éviter tout accident.
6. Couper l'alimentation avant le nettoyage ou l'entretien de l'appareil.
7. Le bouchon doit être retiré du réservoir avant le nettoyage ou l'entretien de la station de charge.
8. Pour la mise au rebut de l'appareil, retirer l'appareil de la station de charge, couper l'alimentation et retirer la batterie.

1. Consignes de sécurité importantes

1. La batterie doit être déposée et mise au rebut conformément aux lois et réglementations locales avant la mise au rebut de l'appareil.
2. Mettre au rebut les batteries usagées conformément aux lois et réglementations locales.
3. Ne pas incinérer l'appareil, même s'il est gravement endommagé. Les batteries peuvent exploser sous l'effet du feu.
4. Si la station de charge n'est pas utilisée pendant une longue période, la débrancher.
5. L'appareil doit être utilisé conformément aux instructions figurant dans ce manuel d'instructions. ECOVACS ROBOTICS ne peut être tenu responsable de tout dommage ou préjudice causé par une utilisation incorrecte.

6. Le robot contient des batteries que seules des personnes qualifiées peuvent remplacer. Pour remplacer ou retirer la batterie, contacter le service clientèle.

7. Si le robot n'est pas utilisé pendant une longue période, recharger complètement le robot et le mettre hors tension pour le ranger. Débrancher la station de charge.
   32.AVERTISSEMENT : Pour recharger la batterie, seule l'unité d'alimentation amovible YJS015F-1900600G fournie avec l'appareil doit être utilisée.

8. La télécommande contient deux piles AAA non-rechargeables. Pour remplacer la pile de la télécommande, il convient de retourner la télécommande, d'appuyer sur le bouton et de retirer le couvercle du logement des piles. Retirer les piles, et insérer les nouvelles piles en respectant la polarité. Replacer le couvercle du logement des piles.
9. Les piles non rechargeables ne doivent pas être rechargées.
10. Il ne faut pas mélanger différents types de piles, ou des piles neuves et usagées.

1. Consignes de sécurité importantes

1. Les piles de la télécommande doivent être insérées en respectant la polarité.
2. Les piles usagées doivent être retirées de l'appareil et mises au rebut de manière adéquate.
3. Si la télécommande va être inutilisée pendant une longue période, les piles doivent être retirées.
4. Les bornes d'alimentation ne doivent jamais être court-circuitées.

Pour les pays de l'Union européenne

Mise au rebut correcte de ce produit

Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans toute l'Union européenne. Pour prévenir d'éventuels dommages à l'environnement ou la santé humaine suite au rejet non contrôlé des déchets, recycler l'appareil de façon responsable afin d'assurer la réutilisation durable de ses ressources matérielles. Pour recycler votre appareil usagé, merci d'utiliser le système de retour et de collecte ou de contacter le détaillant qui vous l'a vendu. Il peut recycler ce produit en toute sécurité.

2.1 Contenu de l'emballage

Station de charge + adaptateur d'alimentation

(4) Brosses latérales

Filtre éponge et filtre haute efficacité

Télécommande (avec piles)

Outil de nettoyage multifonction

ECOVRCE ROBOTICS DEEBOT(60) Instruction Manual Bedienungsanleitung Manual de instrucciones Manuel d'instructions Manuale d'uso

Manuel d'instructions

Guide de démarrage rapide

Remarque : Les figures et illustrations sont fournies uniquement à titre de référence, et peuvent ne pas représenter l'apparence du produit. La conception et les spécifications du produit peuvent être modifiées sans préavis.

2. Contenu de l'emballage

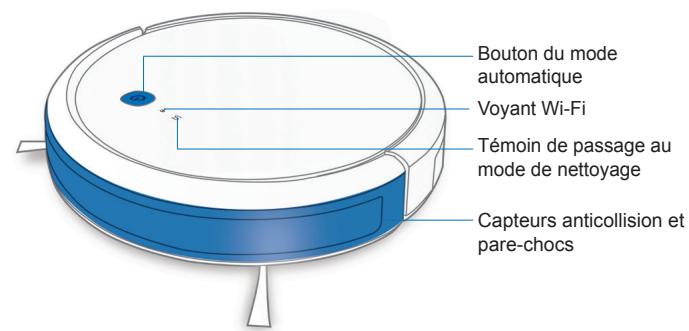

2.3 Schéma du produit

Robot

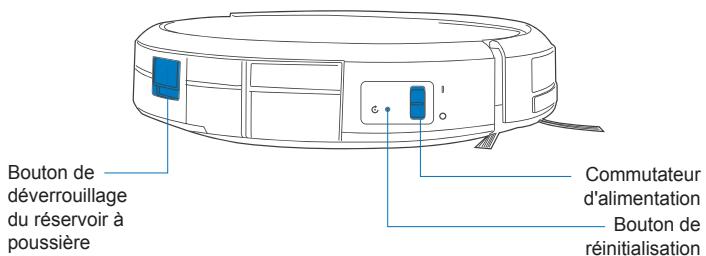

Bouton du mode automatique Voyant Wi-Fi Témoin de passage au mode de nettoyage Capteurs anticollision et pare-chocs

Bouton de déverrouillage du réservoir à poussière Commutateur d'alimentation Bouton de réinitialisation

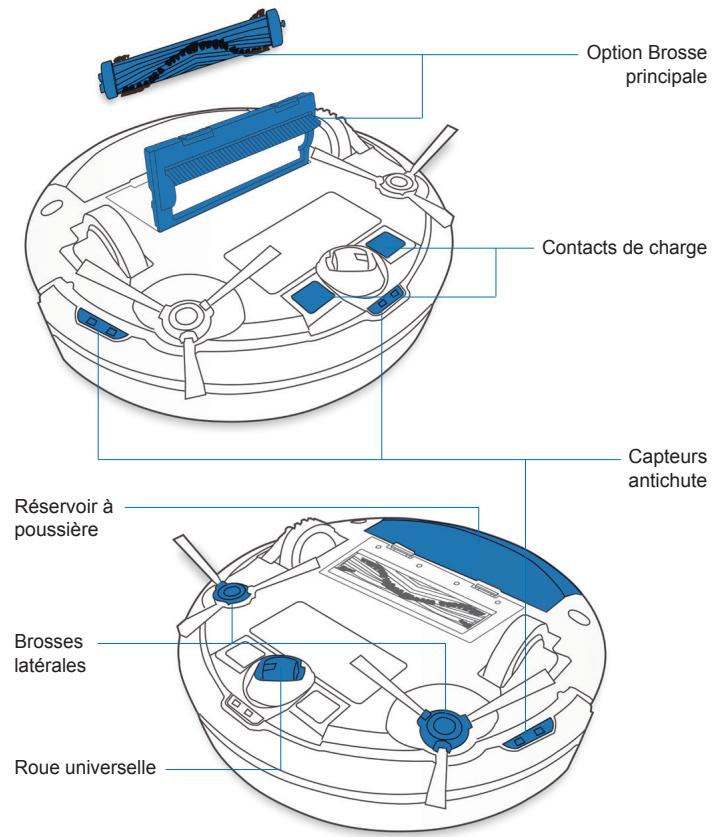

Vue de dessous

Option Brosse principale Contacts de charge Capteurs antichute Réservoir à poussière Brosses latérales Roue universelle

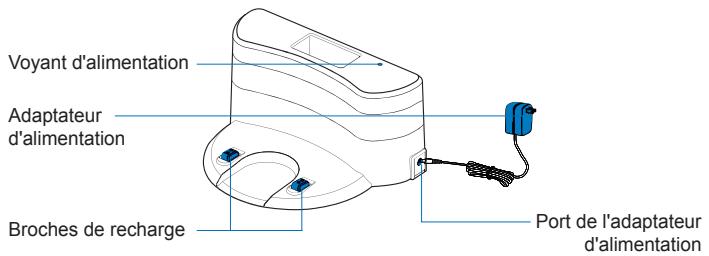

Station de charge

Voyant d'alimentation Adaptateur d'alimentation Broches de recharge Port de l'adaptateur d'alimentation

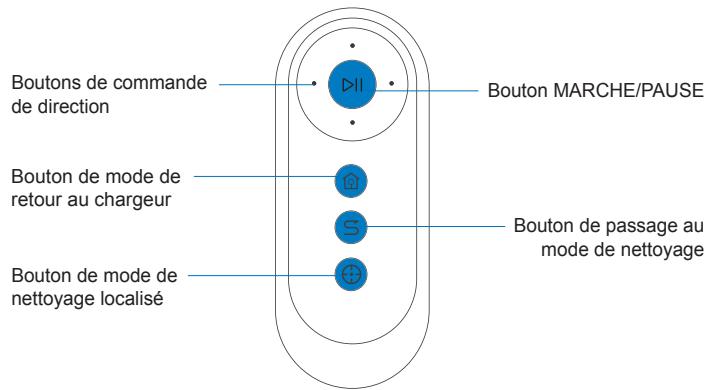

Télécommande

Boutons de commande de direction Bouton MARCHE/PAUSE Bouton de mode de retour au chargeur Bouton de passage au mode de nettoyage Bouton de mode de nettoyage localisé

3. Fonctionnement et programmation

3.1 Remarques avant le nettoyage

AVERTISSEMENT : ne pas utiliser le DEEBOT sur des surfaces humides ou recouvertes d'eau.

Avant d'utiliser l'appareil sur un tapis à poil ras avec des bords à gland, replier les bords sur eux-mêmes.

Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber.

Ranger la zone à nettoyer en mettant les meubles, par exemple les chaises, à leur place exacte.

Retirer les cordons d'alimentation et les petits objets présents sur le sol susceptibles d'obstruer le passage du robot.

3. Fonctionnement et programmation

3.2 Préparation

1 Branchement de l'adaptateur

2 Positionnement de la station de charge

0.5m (1.6) 0.5m (1.6) 1.5m (5°)

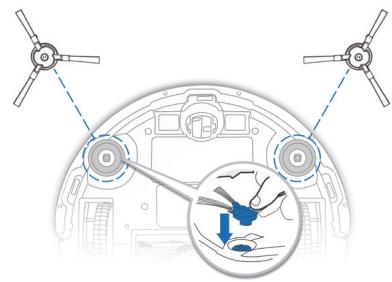

3 Installation des brosses latérales

Remarque : Quand le robot DEEBOT a fini son cycle de nettoyage ou quand la batterie est faible, il retourne automatiquement à la station de charge pour se recharger lui-même.

3. Fonctionnement et programmation

3.3 Sélection du mode de nettoyage

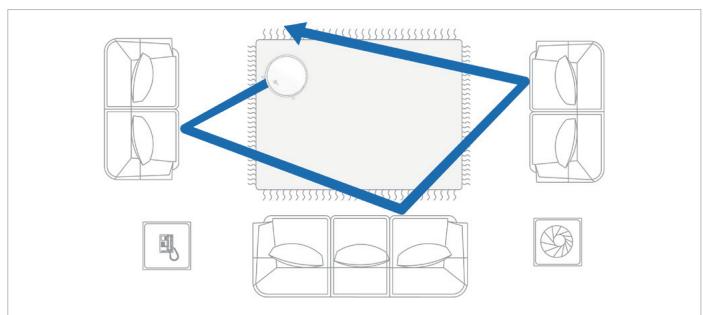

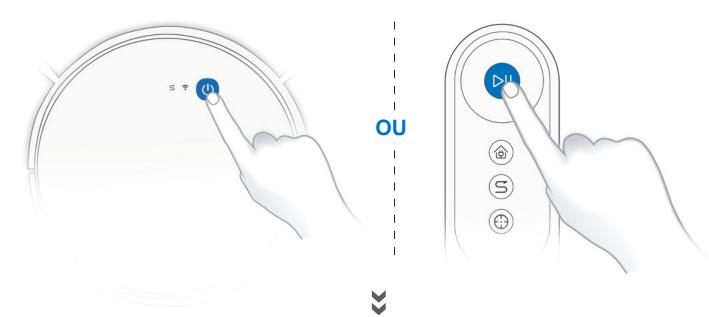

1 Mode de nettoyage automatique

Un schéma de nettoyage aléatoire (optimisé pour les moquettes) sera sélectionné par défaut.

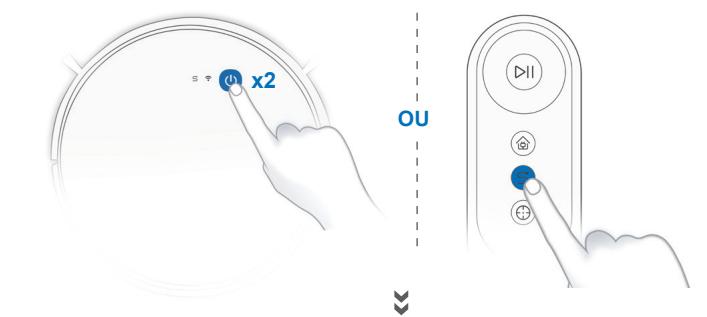

Pour passer à un schéma de nettoyage programmé (optimisé pour planchers) ou de passer de l'un à l'autre, effectuer l'action suivante :

s OU S

x2 OU

Remarque : Le schéma de nettoyage ne peut être modifié que quand le robot DEEBOT est en pause ou en charge. Le robot DEEBOT commencera un nouveau cycle de nettoyage une fois le schéma de nettoyage modifié. S s'allume une fois le schéma de nettoyage programmé activé.

3. Fonctionnement et programmation

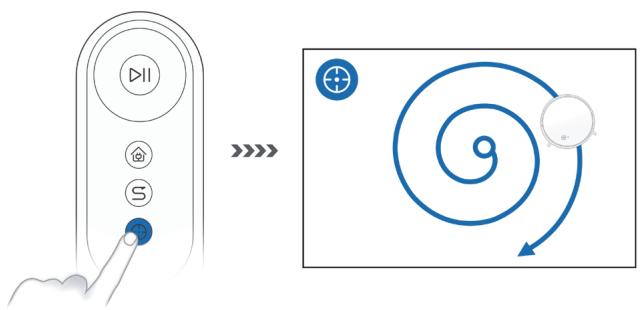

2 Mode de nettoyage localisé (moins de 3 minutes)

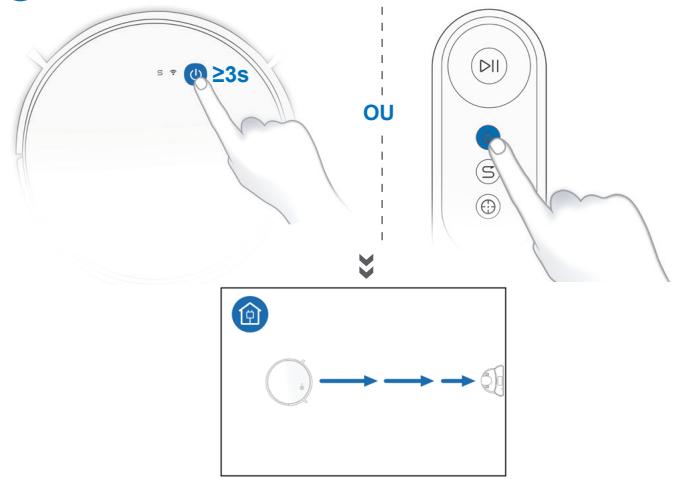

3 Retour à la station de charge

≥3s OU

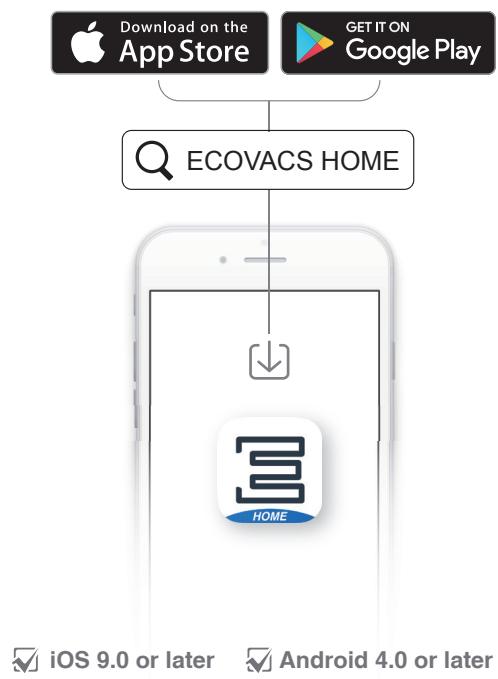

Toutes les fonctions mentionnées ci-dessus peuvent être activées sur l'application. Télécharger l'application ECOVACS pour accéder à plus de fonctions, notamment le nettoyage des bords, le nettoyage planifié, etc.

3. Fonctionnement et programmation

3.4 Mise en pause, réactivation et mise hors tension

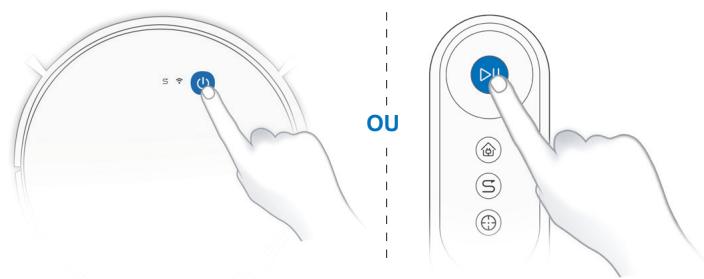

1 Mise en pause

s cy OU

Remarque : Le panneau de commande du robot s'arrête de clignoter si celui-ci est en pause depuis quelques minutes. Appuyer sur le bouton du mode automatique pour réactiver le robot.

3 Mise hors tension

ON OFF

Remarque : Lorsque le robot DEEBOT ne nettoie pas, il est recommandé de le laisser sous tension et en charge.

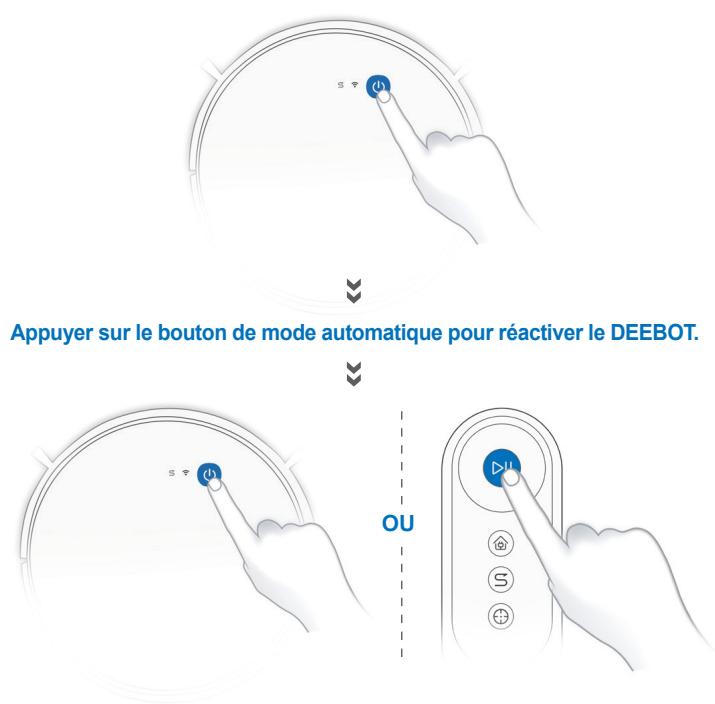

2 Réactivation

Appuyer sur le bouton de mode automatique pour réactiver le DEEBOT. OU

Pour procéder aux tâches de nettoyage et d'entretien du robot DEEBOT, le mettre hors tension et débrancher la station de charge.

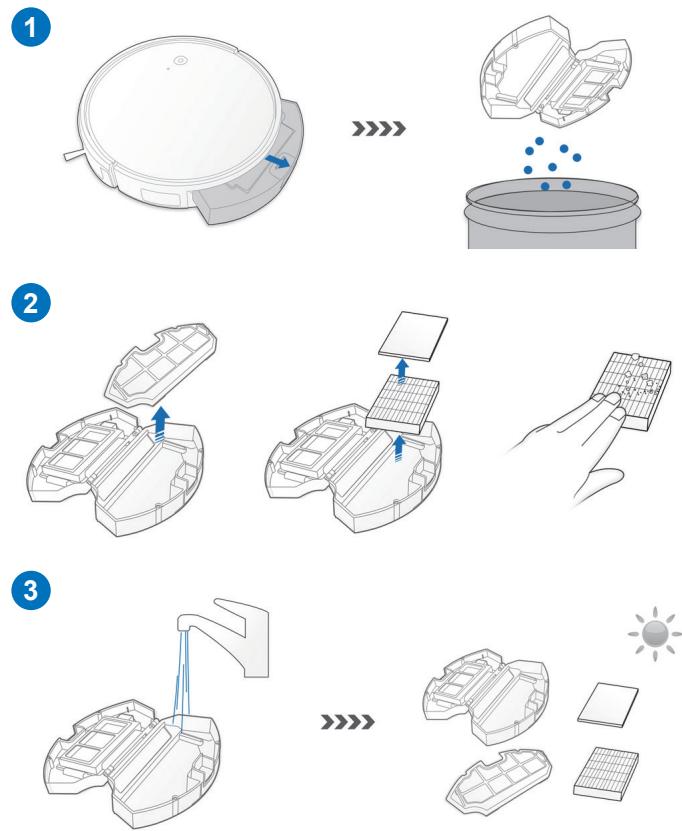

4.1 Réservoir à poussière et filtres

Réservoir à poussière

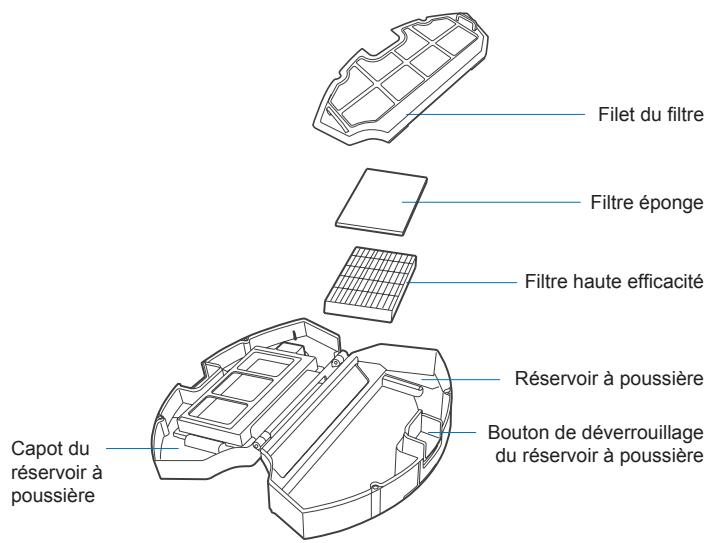

Filet du filtre Filtre éponge Filtre haute efficacité Réservoir à poussière Bouton de déverrouillage du réservoir à poussière Capot du réservoir à poussière

4. Entretien

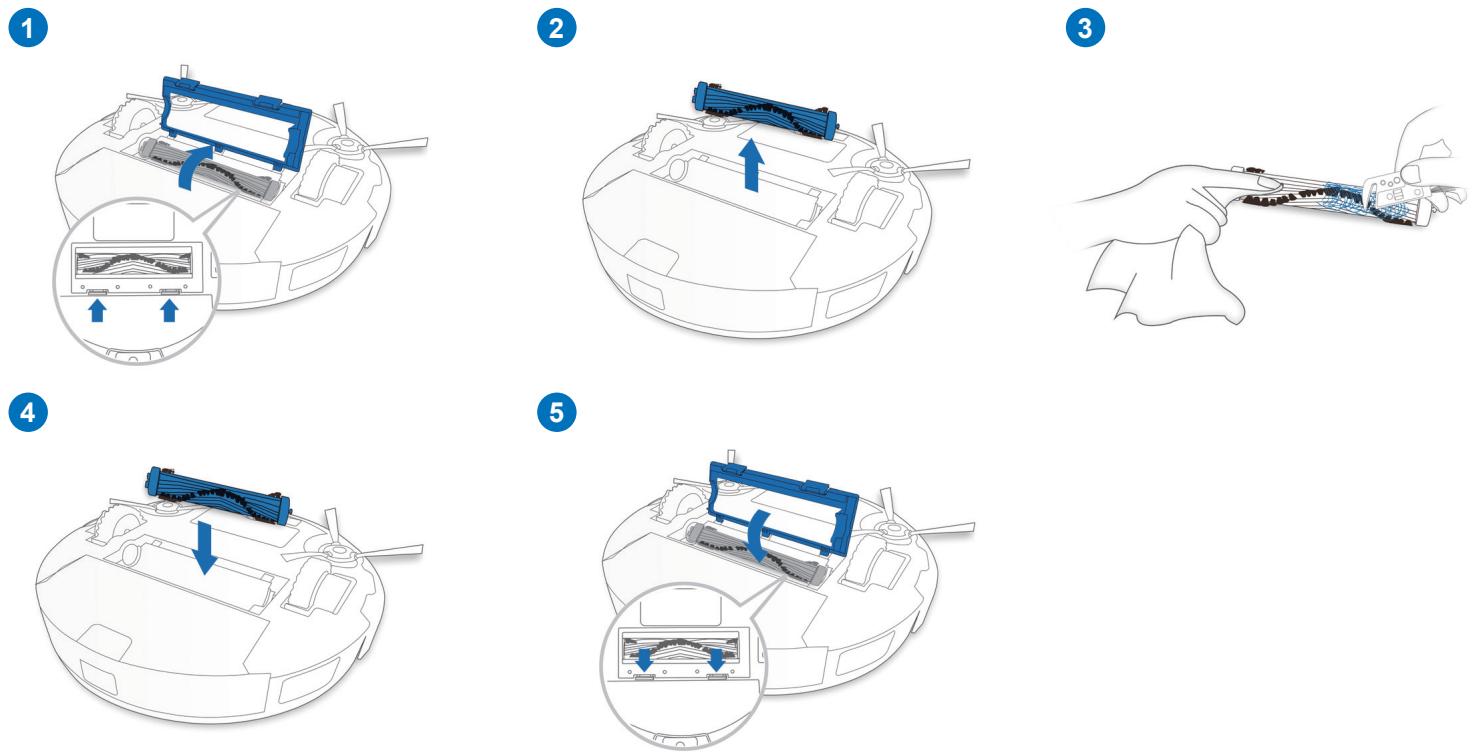

4.2 Brosse principale et brosses latérales

Remarque : Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.

Brosse principale

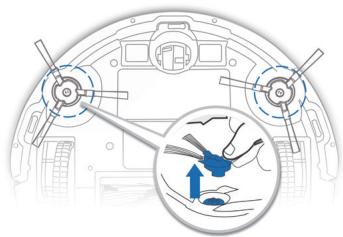

Brosses latérales

1

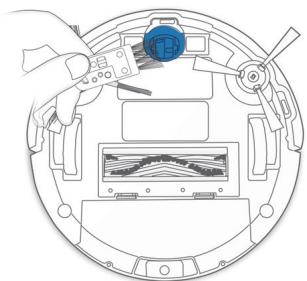

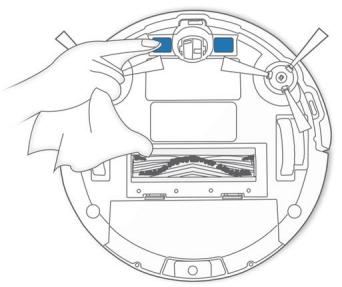

4.3 Autres composants

Remarque : Avant de nettoyer les contacts de charge du robot ainsi que les broches de recharge de la station de charge, mettre le robot hors tension et débrancher la station de charge.

4.4 Entretien régulier

Pour maintenir les performances optimales du robot DEEBOT, réaliser les tâches d'entretien et remplacer les pièces à la fréquence suivante :

Pièce du robot	Fréquence d'entretien	Fréquence de remplacement
Brosse latérale	Une fois toutes les 2 semaines	Tous les 3 à 6 mois
Brosse principale	Une fois par semaine	Tous les 6 à 12 mois
Filtre éponge/Filtre haute efficacité	Une fois par semaine	Tous les 3 à 6 mois
Roue universelleCapteurs antichutePare-chocsContacts de chargeBroches de recharge	Une fois par semaine	/

Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.

Remarque : ECOVACS fabrique divers assemblages et pièces de remplacement. Veuillez contacter le service clientèle pour plus d'informations sur les pièces de remplacement.

5. Voyant et sons d'alarme

Le robot DEEBOT vous indiquera la présence d'un dysfonctionnement par un voyant et des sonneries d'alarme. Une assistance complémentaire est disponible via l'application ECOVACS et le site web.

Voyant

Scénario	Voyant
Le robot est en cours de nettoyage	Le bouton de mode automatique clignote en BLANC fixe
Le robot est en charge	Le bouton de mode automatique clignote en BLANC
La batterie du robot est faible	Le bouton de mode automatique clignote en ROUGE fixe
Le robot a rencontré un problème	Le bouton de mode automatique clignote en ROUGE
Le schéma de nettoyage programmé est activé	Le témoin de passage au mode de nettoyage s'allume

Sons d'alarme

Son d'alarme	Problèmes	Solution
Un bip	La brosse principale ou la brosse latérale est coincée.	Nettoyer la brosse principale ou la brosse latérale tel qu'il est indiqué à la section 4 Entretien.
Deux bips	Dysfonctionnement des capteurs antichute	Utiliser un chiffon pour nettoyer le capteur antichute.
Trois bips	Le réservoir à poussière n'est pas installé correctement.	Assurez-vous que le réservoir à poussière a été installé. Si c'est le cas, le sortir et le replacer correctement.
Bips continus	Le robot est suspendu ou la roue motrice est coincée.	Remettre le robot par terre ou tapoter doucement le pare-choc et nettoyer la roue motrice tel qu'il est indiqué à la section 4 Entretien.

6. Dépannage

N°.	Dysfonctionnement	Causes possibles	Solutions
1	Le DEEBOT ne se charge pas.	Le robot DEEBOT n'est pas sous tension.	Mettre le robot DEEBOT sous tension.
		Le robot DEEBOT ne se connecte pas à la station de charge.	S'assurer que les contacts de charge du robot sont connectés aux broches de recharge.
		La batterie est complètement déchargée.	Réactiver la batterie. Mettre le robot DEEBOT sous tension. Placer le robot DEEBOT sur la station de charge à la main, le retirer après l'avoir laissé en charge pendant 3 minutes, répéter 3 fois cette opération, puis charger normalement.
2	Le robot DEEBOT ne retourne pas à la station de charge.	La station de charge n'est pas placée correctement.	Se reporter à la section 3.2 pour savoir comment positionner la station de charge correctement.
3	Le robot DEEBOT est confronté à un problème pendant le nettoyage et s'arrête.	Le robot DEEBOT est bloqué par quelque chose au sol (cordons électriques, rideaux tombant au sol, frange de tapis, etc.).	Le robot DEEBOT va tenter de résoudre le problème de diverses manières. En cas d'échec, retirer à la main les obstacles et faire redémarrer le robot.
4	Le robot DEEBOT revient à la station de charge avant d'avoir terminé le nettoyage.	Lorsque la batterie devient faible, le robot DEEBOT bascule automatiquement en mode de retour au chargeur et retourne à la station de charge pour se recharger tout seul.	C'est normal. Il n'est pas nécessaire d'intervenir.
		Le temps de travail varie selon la surface du sol, la complexité de la pièce et le mode de nettoyage sélectionné.	C'est normal. Il n'est pas nécessaire d'intervenir.

6. Dépannage

N°.	Dysfonctionnement	Causes possibles	Solutions
5	Le robot DEEBOT ne procède pas au nettoyage automatique à l'heure planifiée.	La fonction de planification de l'heure est annulée.	Programmer le robot DEEBOT pour qu'il nettoie à des heures précises en utilisant l'application ECOVACS.
		La fonction de nettoyage continu est activée et le robot DEEBOT vient de terminer le nettoyage de la zone programmée.	C'est normal. Il n'est pas nécessaire d'intervenir.
		Le robot DEEBOT est hors tension.	Mettre le robot DEEBOT sous tension.
		La batterie du robot est faible.	Laisser le robot DEEBOT sous tension et connecté à la station de charge pour s'assurer que sa batterie est totalement chargée et prête à fonctionner à tout moment.
		La tête d'aspiration du robot est bloquée et/ou ses composants sont encombrés par des débris.	Mettre le robot DEEBOT hors tension, nettoyer le réservoir à poussière et retourner le robot. Nettoyer la tête d'aspiration, les brosses latérales et la brosse principale comme indiqué à la section 4.
6	Le robot DEEBOT ne nettoie pas l'ensemble de la zone.	La zone de nettoyage n'est pas rangée.	Retirer les petits objets présents sur le sol et ranger la zone à nettoyer avant le début du nettoyage.

6. Dépannage

N°.	Dysfonctionnement	Causes possibles	Solutions
7	Le robot DEEBOT n'est pas en mesure de se connecter à un réseau Wi-Fi domestique.	Le nom d'utilisateur ou le mot de passe pour le Wi-Fi domestique est incorrect.	Saisir le nom d'utilisateur et le mot de passe corrects pour le Wi-Fi domestique.
		Le robot DEEBOT se trouve hors de la zone de couverture du signal Wi-Fi domestique.	S'assurer que le robot DEEBOT se trouve dans la zone de couverture du signal Wi-Fi domestique.
		La configuration réseau a débuté avant que le robot DEEBOT ne soit prêt.	Allumer l'appareil. Appuyer sur le bouton de réinitialisation pendant 3 secondes. Le robot DEEBOT est prêt pour la configuration réseau lorsqu'il joue une mélodie et que son voyant Wi-Fi clignote lentement.
		Le système d'exploitation du smartphone doit être mis à jour.	Mettre à jour le système d'exploitation du smartphone. L'application ECOVACS s'exécute sur iOS 9.0 et versions ultérieures, ainsi que sur Android 4.0 et versions ultérieures.

7. Spécifications techniques

Modèle	DO3G.10
Tension de fonctionnement	14,4V CC	Puissance nominale	25W
Station de charge
Tension d'entrée nominale	19V CC	Courant de sortie nominal	0,6A
Modèle d'adaptateur d'alimentation	YJS015F-1900600G
Tension d'entrée nominale	100-240 V CA	Courant nominal d'entrée	0,5A
Tension de sortie nominale	19V CC	Courant de sortie nominal	0,6A
Modèle de télécommande	RC1633A	Tension d'entrée	3V CC
Batterie	Lithium 2600 mAh

Remarque : Ces spécifications techniques peuvent être modifiées à des fins d'amélioration continue.

EN 301 489-17 V3.1.1

EN 62311:2008

IEC62321:2008

EN 50564: 2011

EN50581:2012

Signature:
