MANUAL DE USUARIO 058687 BOSCH

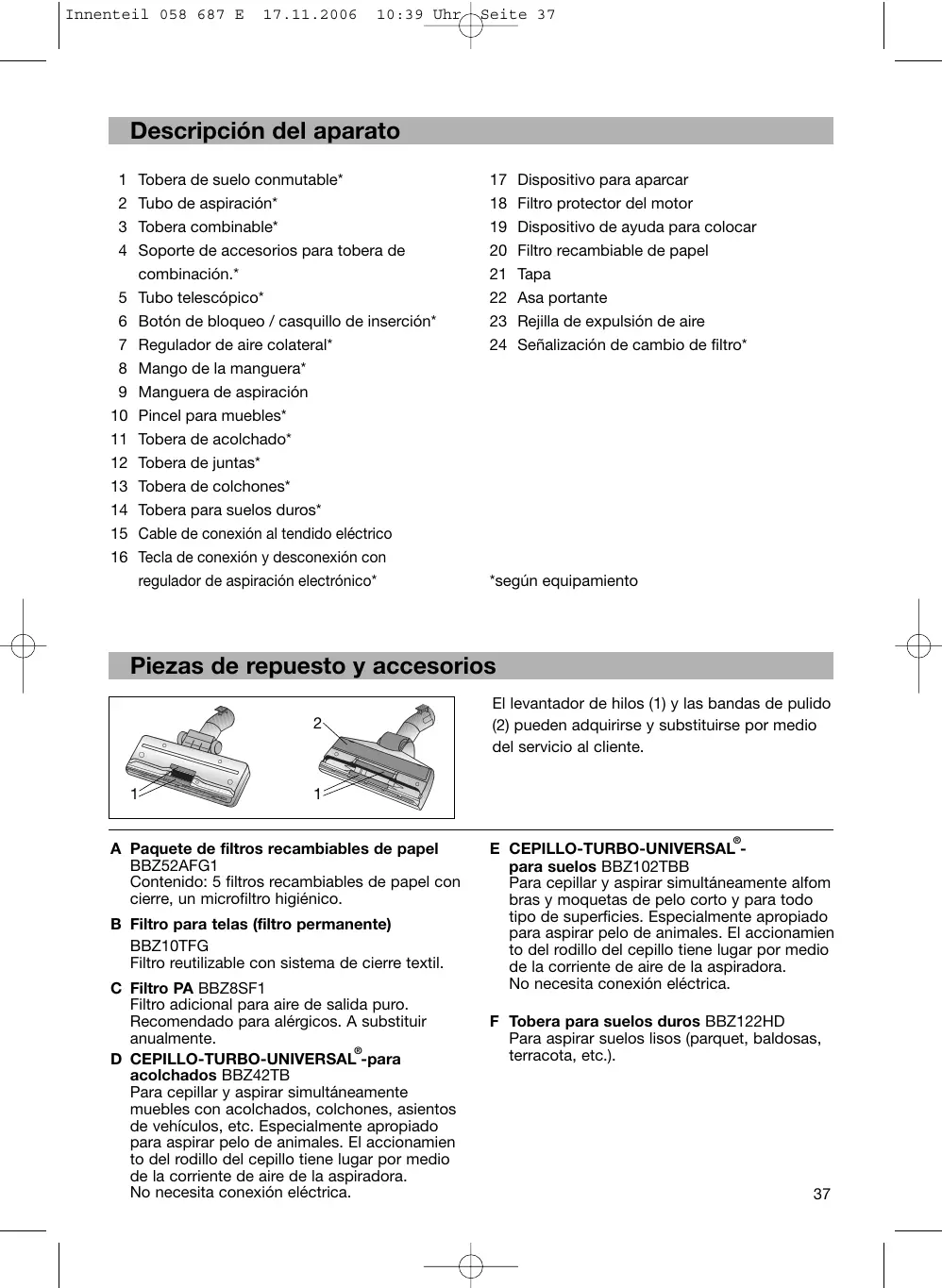

Descripción del aparato 1 2 3 4

Tobera de suelo conmutable* Tubo de aspiración* Tobera combinable* Soporte de accesorios para tobera de combinación.* Tubo telescópico* Botón de bloqueo / casquillo de inserción* Regulador de aire colateral* Mango de la manguera* Manguera de aspiración Pincel para muebles* Tobera de acolchado* Tobera de juntas* Tobera de colchones* Tobera para suelos duros*

5 6 7 8 9 10 11 12 13 14 15 Cable de conexión al tendido eléctrico 16 Tecla de conexión y desconexión con regulador de aspiración electrónico*

Dispositivo para aparcar Filtro protector del motor Dispositivo de ayuda para colocar Filtro recambiable de papel Tapa

22 Asa portante 23 Rejilla de expulsión de aire 24 Señalización de cambio de filtro*

Piezas de repuesto y accesorios 2

El levantador de hilos (1) y las bandas de pulido (2) pueden adquirirse y substituirse por medio del servicio al cliente.

A Paquete de filtros recambiables de papel BBZ52AFG1 Contenido: 5 filtros recambiables de papel con cierre, un microfiltro higiénico. B Filtro para telas (filtro permanente) BBZ10TFG Filtro reutilizable con sistema de cierre textil. C Filtro PA BBZ8SF1 Filtro adicional para aire de salida puro. Recomendado para alérgicos. A substituir anualmente. ® D CEPILLO-TURBO-UNIVERSAL -para acolchados BBZ42TB Para cepillar y aspirar simultáneamente muebles con acolchados, colchones, asientos de vehículos, etc. Especialmente apropiado para aspirar pelo de animales. El accionamien to del rodillo del cepillo tiene lugar por medio de la corriente de aire de la aspiradora. No necesita conexión eléctrica.

E CEPILLO-TURBO-UNIVERSAL para suelos BBZ102TBB Para cepillar y aspirar simultáneamente alfom bras y moquetas de pelo corto y para todo tipo de superficies. Especialmente apropiado para aspirar pelo de animales. El accionamien to del rodillo del cepillo tiene lugar por medio de la corriente de aire de la aspiradora. No necesita conexión eléctrica. F Tobera para suelos duros BBZ122HD Para aspirar suelos lisos (parquet, baldosas, terracota, etc.).

es Por favor, guarde las instrucciones de empleo. Por favor, al entregar la aspiradora a terceros no olvide adjuntar las instrucciones de empleo.

Uso de acuerdo a las normas Esta aspiradora se ha concebido para su uso en los hogares y no para uso industrial o comercial. La aspiradora solamente debe emplearse de acuerdo a las indicaciones de estas instrucciones de empleo. El fabricante no se responsabiliza de los daños que pudieran surgir por causa de emplear el aparato de un modo incorrecto o bien contrario a las normas de uso. ¡Por este motivo debe observar terminantemente las siguientes indicaciones! La aspiradora solamente debe emplearse con: Filtros recambiables de papel Piezas de repuesto, accesorios o accesorios especiales originales. La aspiradora no es apropiada para: Aspirar sobre las personas o animales, Aspirar – pequeños seres vivos (por ejemplo, moscas o arañas, etc.), – substancias nocivas, objetos agudos o substancias calientes o incandescentes, – substancias húmedas o mojadas, – materiales o gases ligeramente inflamables o explosivos.

Indicaciones de seguridad Esta aspiradora cumple las normas técnicas reconocidas y las prescripciones de seguridad correspondientes. Confirmamos el cumplimiento de las siguientes normativas europeas: 89/336/CEE (modificada por RL 91/263/CEE, 92/31/CEE y 93/68/CEE), 73/23/CEE (modificada por RL 93/68/CEE). La aspiradora solamente debe conectarse y ponerse en servicio observando la placa de características. No debe aspirarse nunca sin filtro recambiable de papel. => ¡El aparato puede dañarse! A los niños solamente debe permitírseles el uso de la aspiradora si se los vigila. Evita el aspirar con la tobera y el tubo cerca de la cabeza. => ¡Peligro de sufrir heridas! El cable de conexión al tendido eléctrico no debe emplearse para llevar o transportar la aspiradora. En caso de un funcionamiento continuo de varias horas, extraer completamente el cable de alimentación de red. 38

No tirar del cable de conexión sino desconectar el aparato de la red sirviéndose para ello del enchufe. Del cable de conexión al tendido eléctrico no debe tirarse sobre cantos agudos ni tampoco aplastarse. Antes de realizar cualquier trabajo en la aspiradora debe retirarse el enchufe del tendido eléctrico. Las aspiradoras que se encuentren dañadas no deben ponerse en servicio. Siempre que tenga lugar un fallo debe desenchufarse. Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador sólo debe ser llevado a cabo por el servicio de asistencia técnica autorizado. La aspiradora debe protegerse de los agentes atmosféricos externos, humedad y fuentes de calor. El aparato debe desconectarse si no se trabaja con él. Los aparatos que ya no sirvan deben inutilizarse y después de ello eliminarse de acuerdo a las normas habidas.

Indicaciones para la eliminación Embalaje El embalaje protege a la aspiradora de daños durante el transporte. El embalaje se ha fabricado a base de materiales preservadores del medio ambiente y por este motivo es reciclable. Elimine los materiales de embalaje que no se necesiten en el lugar de recolección del sistema de reciclado “Punto verde”. Aparatos viejos Los aparatos viejos contienen aún muchos materiales valiosos. Por este motivo debe entregar su aparato a su concesionario o bien al centro de reciclado siempre que haya cumplido su duración de vida útil. Puede consultar a su concesionario o al ayuntamiento acerca de las vías de eliminación.

favor, tenga en cuenta lo ¡ Por siguiente! ¡El aparato solamente debe emplearse con una toma de corriente que se encuentre dotada de un fusible de 16 A por lo menos! Caso que el fusible salte una vez al conectar el aparato, puede ello deberse a que en ese mismo momento se encuentren conectados al mismo circuito eléctrico otros aparatos eléctricos de alta potencia. El que el fusible salte puede evitarse si antes de conectar el aparato se ajusta el nivel de potencia inferior y después de ello selecciona un nivel superior.

es Por favor, desplegar las páginas con imágenes.

b) Accionando el regulador de aire colateral en la dirección de la flecha puede regularse adicionalmente la potencia de la aspiración. Apertura de aire colateral abierta => reducir la potencia de aspiración Apertura de aire colateral cerrada => máxima potencia de aspiración

Aspirar Primera utilización Imagen 1* Introducir la empuñadura en la manguera de aspiración hasta que encaje.

Puesta en servicio Imagen 2 a) Engatillar en la apertura de aspiración el apoyo de la manguera de aspiración. b) Al retirar la manguera de aspiración deben presionarse ambos pivotes de engatillamiento, seguidamente se procede a retirar la manguera. Imagen 3* Acoplar el asa y el tubo de aspiración. Imagen 4* a) Acoplar la tobera de suelo y el tubo de aspiración. b) Insertar el tubo telescópico en el apoyo de la tobera de suelo y asegurar girando. Imagen 5* a) Insertar entre sí los tubos de aspiración. b) Desplazando el botón de regulación / unión de deslizamiento en al dirección de la flecha desengatillar el tubo telescópico y colocarlo en la posición deseada. Imagen 6* Insertar el soporte de accesorios en la tobera de combinación y engatillar en el tubo o el telescopio de aspiración. Imagen 7 Tomar el cable de conexión al tendido eléctrico por el enchufe y extraerlo hasta el largo que se desee; enchufar. Imagen 8 Conectar o desconectar la aspiradora accionando la tecla de conexión/desconexión en la dirección de la flecha. Imagen9* a) Ajuste de la fuerza de aspiración girando la tecla de conexión/desconexión en la dirección de la flecha. *según equipamiento

Imagen 10 Ajustar la tobera de suelo => Alfombras y moquetas => Suelo liso Imagen 11* Aspirar con los accesorios (dependiendo de lo que se requiera, insertar en el asa o bien en el tubo de aspiración). a) Tobera combinable para aspirar en juntas y esquinas, etc. Muebles con acolchado, cortinas, etc. b) Tobera de fugas para aspirar en fugas y esquinas. c) Tobera de acolchados para aspirar el acolchado de muebles, cortinas, etc. d) Tobera de colchones para aspirar colchones, acolchados, etc. e) Tobera para suelos duros para aspirar superficies de suelos duros (baldosas, parquet, etc.) f) Pincel para muebles Para aspirar marcos de ventanas, armarios, perfiles, etc. Imagen 12 En las pausas breves de aspiración puede emplear el dispositivo de aparcamiento de la parte posterior del aparato. Desplazar el gancho de la tobera de suelo en la ranura del lado posterior del aparato. Imagen 13 Al aspirar escaleras, por ejemplo, el aparato puede transportarse por ambos asideros.

Tras el trabajo Imagen 14 Retirar el enchufe. Tirar un poco del cable de conexión al tendido eléctrico y soltarlo (entonces se enrollará automáticamente el cable mismo). Imagen 15 Para deponer en algún lugar o transportar el aparato, puede emplear el dispositivo de colocación de la parte inferior del aparato mismo. Colocar el aparato en sentido vertical. Desplazar el gancho de la tobera de suelo a la ranura del lado inferior del aparato. 39

es ¡Cambio de filtro!

Substitución de la bolsa de polvo Imagen 16* La señalización de cambio de filtro de la tapa se pone de color amarillo. Imagen 17 Abrir la tapa accionando la palanca de cierre en la dirección de la flecha. Imagen 18 a) Cerrar y extraer la bolsa del polvo tirando de la brida o clip de cierre. b)Insertar la bolsa del polvo nueva en el soporte hasta el tope.

Antes de llevar a cabo cualquier limpieza ha de apagarse el aparato y desconectarse del tendido eléctrico. La aspiradora y todas las piezas de accesorio a base de material sintético pueden limpiarse con los agentes de limpieza habituales para materiales sintéticos.

¡Atención! La bolsa se cierra solamente con el papel de filtro puesto. Tras aspirar partículas de polvo finas (por ejemplo, yeso, cemento, etc.) ha de limpiarse el motor del filtro; acaso haya de substituirse el microfiltro.

No emplear ningún agente abrasivo, cristal o agentes de limpieza de uso general. No sumergir nunca la aspiradora en agua. La cámara del polvo puede aspirarse en caso de necesidad con una segunda aspiradora o bien puede limpiarse sencillamente con un paño seco para el polvo o un pincel.

Limpiar el filtro protector del motor El filtro protector del motor debe limpiarse regularmente sacudiéndolo o enjuagándolo. Imagen 19* Abrir la tapa del compartimento general (ver figura 17). Extraer el filtro protector del motor en el sentido que indica la flecha. Limpiar el filtro protector del motor sacudiéndolo. Si el filtro está muy sucio, deberá enjuagarse. A continuación, se ha de poner a secar un mínimo de 24 horas. Después de la limpieza, introducir el filtro en el aparato y cerrar el compartimento colector de polvo. Substitución del microfiltro (Se ha suprimido en aparatos que van equipados con un filtro HEPA). ¿Cuándo ha de substituirse? Con cada paquete nuevo de filtro de papel de recambio. Imagen 20* Abrir la tapa. Extraer el soporte del filtro y vascular. Desechar el microfiltro higiénico viejo y colocar un microfiltro higiénico nuevo. Insertar en el aparato el soporte del filtro y cerrar la tapa. No reservamos el derecho aintroducir modififaciones. 40

ES Condiciones de garantia A este aparato son aplicables las condiciones de garantia acordadas por la representación de nuestra firma en el pais de compra. Para más detalles sirvanse dirgir al correspondiente establecimiento del ramo en que se ha comprado el aparato. En caso de hacer uso de la garantia es necesario presentar el correspondiente comprobante de compra.

es "Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos."
