Marca	CANDY
Modelo	CVMA60N
Tipo de producto	Campana extractora
Ancho	60 cm
Distancia recomendada sobre la placa	65 a 75 cm
Diámetro del conducto de evacuación	150 mm
Alimentación eléctrica	220-240 V, 50 Hz
Número de velocidades	3 + función booster
Iluminación	LED, 1,5 W máx.
Tipo de instalación	Evacuación externa o reciclaje
Filtro de grasa	Lavable en lavavajillas, limpieza mensual
Filtro de carbón activo	Reemplazo anual (en modo reciclaje)
Peso aproximado	15 kg
Nivel sonoro	Moderado (dato no especificado)
Seguridad	Parada automática no mencionada, pero conexión a tierra obligatoria
Materiales	Acero inoxidable, vidrio

Preguntas frecuentes - CVMA60N CANDY

¿Cuál es la altura de instalación recomendada para la campana?

La campana debe instalarse a una distancia entre 65 y 75 cm sobre la placa de cocción para un funcionamiento óptimo.

¿Cómo limpiar el filtro de grasa?

El filtro de grasa debe limpiarse todos los meses. Use un producto de limpieza doméstico o un lavavajillas. Un filtro sucio puede reducir la potencia de aspiración y presentar un riesgo de incendio.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse al menos una vez al año, y con más frecuencia en caso de uso intensivo. Esta operación solo concierne a las campanas que funcionan en modo reciclaje.

¿Qué hacer si la campana vibra mucho?

Una vibración fuerte puede deberse a una turbina atascada, un motor mal fijado o una instalación incorrecta. Verifique la fijación en la pared y el soporte. Si el problema persiste, contacte a un profesional.

¿Cómo reemplazar la bombilla LED de la campana?

Retire el vidrio desatornillando los tornillos. Desconecte el conector de la bombilla. Reemplace el conjunto bombilla-portacables (LED 1,5 W máx.). Vuelva a conectar y vuelva a montar el vidrio.

La potencia de aspiración es baja, ¿qué hacer?

Primero verifique la altura de instalación (65-75 cm). Limpie el filtro de grasa y reemplace el filtro de carbón si es necesario. Asegúrese de que el conducto de evacuación no esté obstruido.

¿Puedo usar la campana sin evacuación exterior?

Sí, en modo reciclaje. Entonces debe instalar filtros de carbón activo para absorber los olores. El aire se filtra y se devuelve a la cocina.

¿Cómo activar la función booster?

Presione el botón de velocidad máxima (o el botón booster) durante el funcionamiento. La campana funciona a máxima potencia durante 5 minutos, luego vuelve a la velocidad anterior.

¿Qué hacer si la luz no funciona?

Verifique que la bombilla no esté fundida y que esté correctamente conectada. Si el problema persiste, verifique el cable de alimentación y el enchufe.

¿Dónde encontrar el número de serie de la campana?

El número de serie (16 dígitos que comienzan con 3) se encuentra en el certificado de garantía o en una etiqueta colocada en el aparato. Es necesario para el servicio postventa.

MANUAL DE USUARIO CVMA60N CANDY

III. Limpeza anual do filtrlo de Carbono Activado

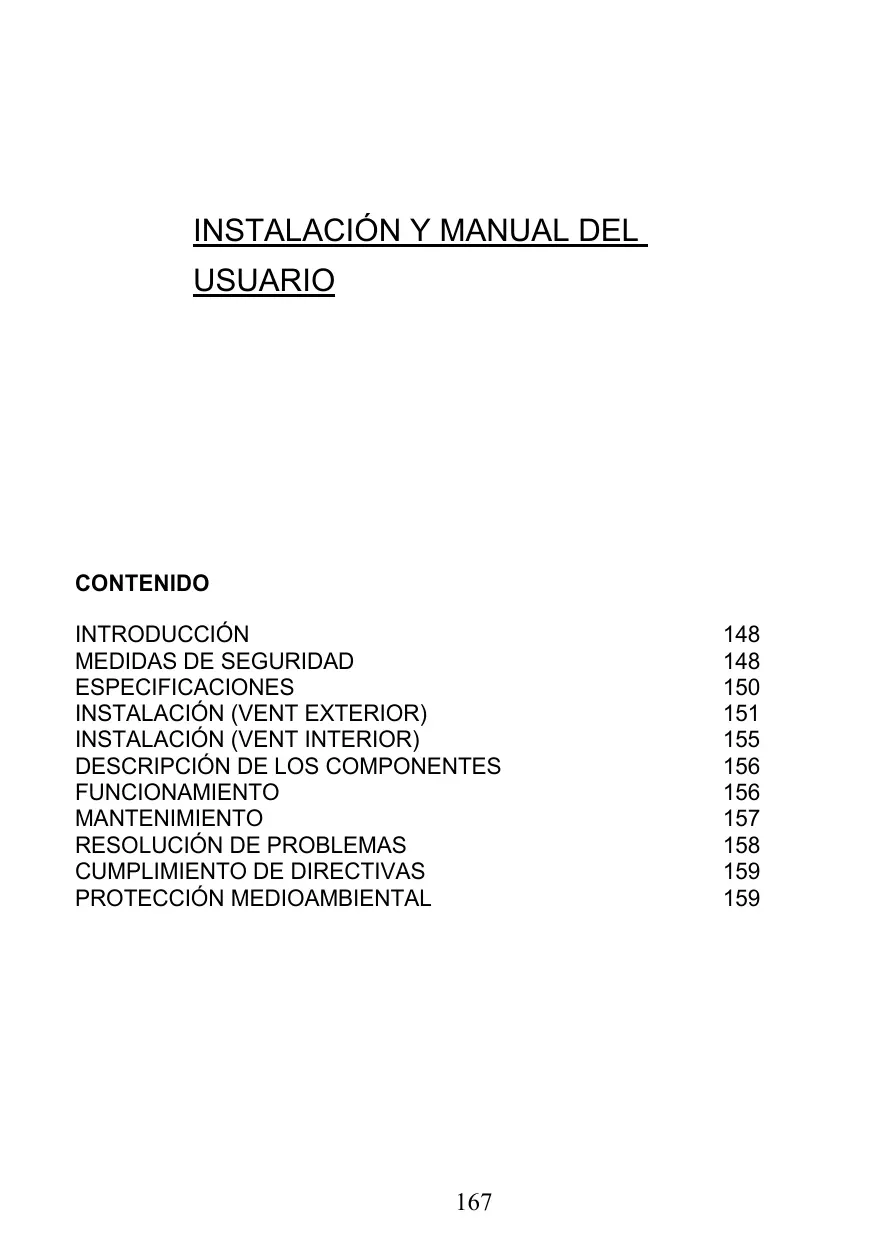

INSTALLACION Y MANUAL DEL USUARIO

CONTENIDO

INTRODUCCION 148

MEDIDAS DE SEGURIDAD 148

ESPECIFICACIONES 150

INSTALACION (VENT EXTERIOR) 151

INSTALACION (VENT INTERIOR) 155

DESCRIPCION DE LOS COMPONENTES 156

FUNCTIONAMENTO 156

MANTENIMIENTO 157

RESOLUCION DE PROBLEMAS 158

Gracias por elegir este extractor.

Con este manual de instrucciones se pretenden proporcionar todas las instrucciones relacionadas con la instalacion, el uso y el mantenimiento del extractor.

Para que su funciona sea correcto y seguro, ha de leerse el manual antes de su instalacion y uso.

Los materiales realizados son de primera calidad y su Diseño aerodinámico. Dispone de un motor electrico de gran potencia y un ventilador de centrífugado,adelmas de presenterar una gran potencia de absorcción, escaso ruido enfuncimiento, filtro antigrasa y montaje sencillo.

C E

Al colocar el marcado en este producto, declaramos, bajo nuestra propia responsabilidad, elFULIMIENTO de todos los requisitos ambientales establescidos en la legislacion de este producto en la seguidad europea, y de salute.

MEDIDAS DE SEGURIDAD

Los niños no peuventponer en funciona el extractor.

El extractor es para uso exclusivamente dométrico, por lo que no está indicado para barbacoas, tiendas de alimentación u otros usos commerciales.

Para un buen funciona es fundamental limpiar con regularidad no solo la campana extractor, sino también el filtro.

Limpiar la campana -siguiendo lasindicaciones del manual de instrucciones- con el fin de evaporar el riesgo de combustion.

Está prohibido cocinar directamente sobre cocinas de gas.

Asegurar una correcta ventilacion de la cocina.

Antes de conectar la campana, comprobar que el cable electrico no está dañado. Si el cable está dañado sólo pueda sustituirlo personalrial可能导致 del serviceo的专业.

Cuando se utilizes la campana extractor conodosdispositivos de combustionde gas uothers,ha de aseguraruna adecuada ventilacion de la cucina;

El aire extraído no ha de desviarse a la calidad de humos que se utilise para el humano de dispositivos de combustión de gas u除外;

Han de complirse las regulaciones relacionadas con la extracción del aire.

La campana no está pensada para que la/utilicen personas -incluidos niños- con deficiencies ficas, sensoriales o intelectuales, que carezcan de experiencia o desconozcan su funcionaimiento, salvo que tengan supervisión o reciban instrucciones relativas al funcionaimiento

por parte de la persona responsable de su seguridad.

Los niños no peuventugalgar con el extractor.

No flambear bajo de la campana.

Esta campana extractor no está diseñada para su uso en cocinas de más de cinco fogones.

Peligro de cortocircuito

Conectar la campana sólo a enchufes con toma de tierra. En caso de duda, pregunte a un especialistariallicado.

En caso de no seguir estas instrucciones se pueda incurrir en fuego, cortocircuito o, incluso, defuncion.

Lista de Accesorios Estándar de Instalación

Especficación	Imagen	Cantidad
Carcasa		1
Parte superior de la chimenea		1
Parte inferior de la chimenea		1
Grapa de la parte inferior de la chimenea		1
Grapa de la parte superior de la chimenea		1
Colgadero		1
φ8 tacos φ8×φ6 blanco		9
Tornillos ST4.0×30		9
φ7 tornillos ST4.0×8		2

INSTALACION (en la pared)

Si dispone de una salute exterior, el extractor pueda colocarse como se muestra en laImagen inferior utilizing un conductor de extracción (tubería de esmalte, aluminio, flexible o para materiales inflamables con un diámetro interno de 150 mm)

1. Antes de la instalación, apagar y desconectar la campana.

1. Para un correcto funciona, el extractor ha de colocarse a una distancia de 65 75cm encima de la cucina.

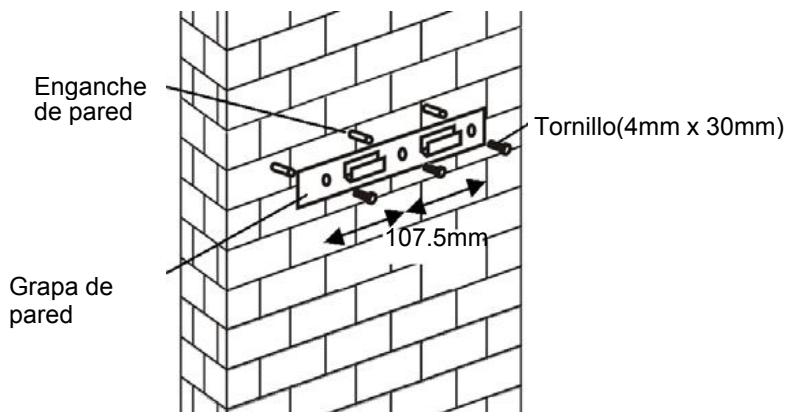

1. Hacer 3 agujeros de 8 mm para colocar las grapas. Atornillar y apltar la grapa a la pared con los tornillos proportionados.

PARA MODELO INCLINADO

• Se necesita taladrar2x8mm extra entre agujeros y fjar tornillos y tornillos de cierre antes de la instalacion.

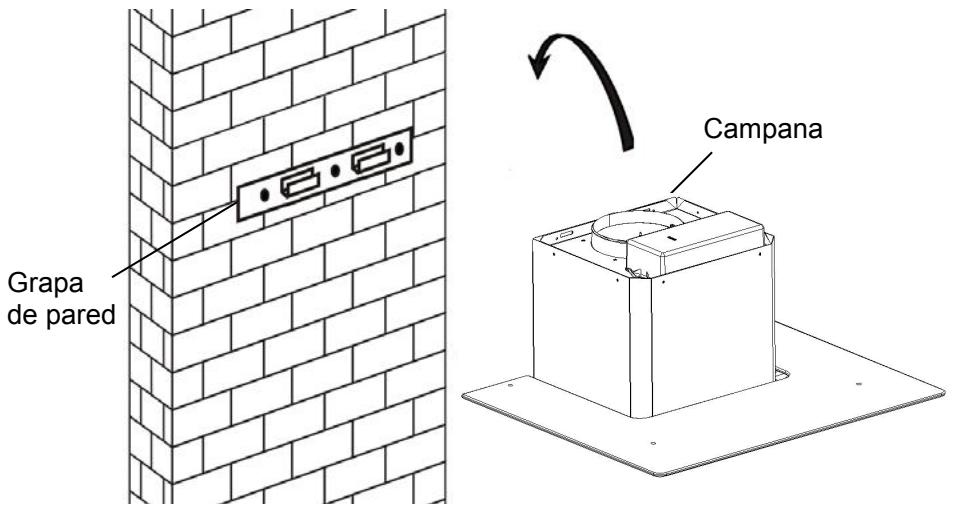

1. Levantar la campana y colgarla en la grapa de la campana.

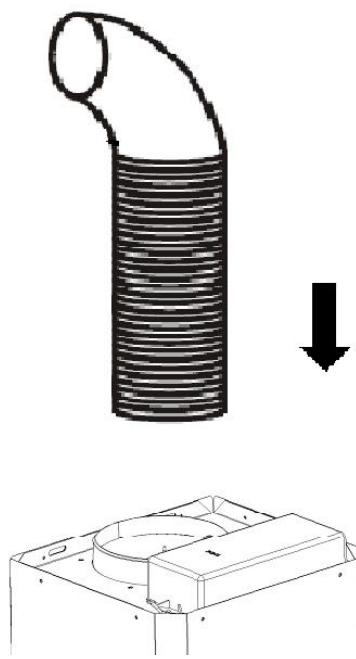

1. Fijar la valvula de vía una a la calidad del conducto del aire de la campana. A continuación, colocar la tuberia de extracción a la valvula de vía una como se muestra a continuación.

Tubería de extracción
Campana

6.

i. Colocar el cristal en la posicion adecuada en la parte superior de la campana.
ii. Colocar los cuatro tornillos y limpiar. Paraatar que se rompa el cristal, no apretar los tornillos demasiado.

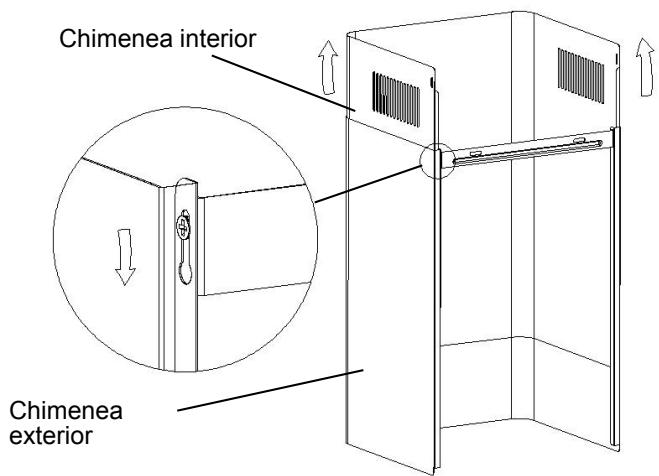

i. Colocar la parte interior de la chimenea bajo de la exterior. Luego colocar la parte interna de la chimenea bajo arriba. Ajustar hastaninger a la alta correspondiente.

ii. Deslizar la chimenea paraaabstar sualtitude.Cuongede alcance la altitude necessitiesaria, colocar en los agujeros los tornillos de fijacion como se muestra en las imagines inferiores.

8.

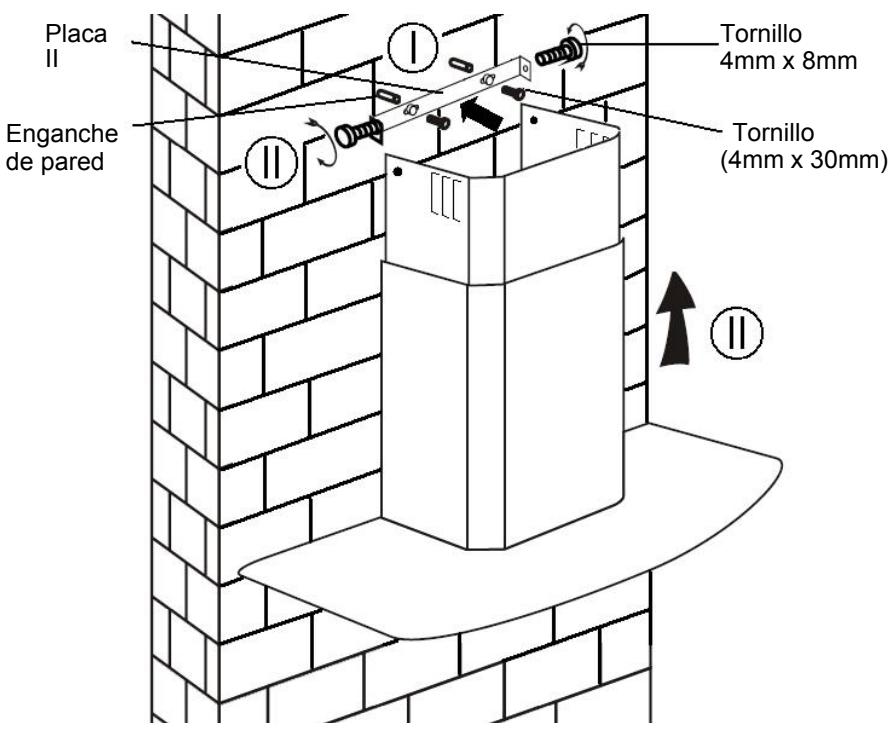

i. Hacer 2 agujeros de 8 mm para colocar la placà II. Atornillar y apltar la placà II en la pared con los 2 tornillos proportionsados.
ii. Montar la chimenea en la campana y fjarla con 2 tornillos.

INSTALACION (VENTILACION INTERIOR)

Si no dispone de salute al exterior no seranecessaryauna tuberiadeextracion. La instalacion sera similar a la mostrada en el apartado "INSTALACION (VENTILACION EXTERIOR)".

Para neutralizar los olores se pueda utilizar filtros de carbono activado. Para instalar un filtro de carbono activado, ha de desmontarse primero el filtro antigrasa. Presionar el cierre y tirar hacía abajo.

Conectar el filtro de carbono activado en la unidad y girar en el sentido de las agujas del reloj. Repetir en el除外 lado.

NOTA:

o Comprobar que el filtro tiene el cierre de seguidad. En caso contrario podria aflojarse y resultar peligioso.
o Si se coloca el filtro del carbono activado, pueda que la potencia de succion sea menor.

DESCRIPICón DE LOS COMPONENTES

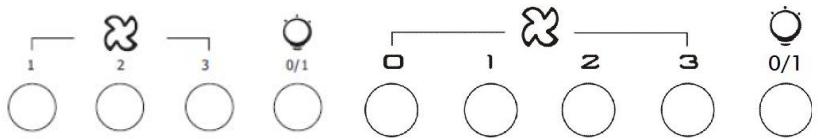

FUNCTIONAMENTO

Botón Baja Velocidad 1

Se utilizes para la ventilacion de la casa. Se recomienda cuando se usa la casa para hervir o cocinar sin mucho humano.

Botón Velocidad Media 2

Velocuidade aire ideal para ventilacion en conditiones de cocina estandares.

Botón Alta Velocidad 3

Cuando hay concentración de humano o vapor, pulsar el botón de alta velocidad para una ventilación de mayor eficacidia.

Boton luz

NOTA: Si estáPNulsados los botones de velocidad Baja/ Media / Alta al mismotempo, la campana funciona a maxima velocidad.

Boton de encendido / apagado

Se utilizes para encender / apagar el ventilador.

+ Velocidad más una tecla

Paraacular del ventilador

Botón de disminución de la velocidad

Para la disminución de la velocidad del ventilador.

Botón de la luz

B Pantalla digital

Ventilador de visualización de la velocidad: "1" para la velocidad baja, "2" para la velocidad media, "3" para la alta velocidad, "4" para la función Booster.

Temporizador rápida: Pulse + y - durante 1 segundo, pantalla digital de parpadear y en 5关键时刻 deIELD atras, après de 5关键时刻 de motor y la luz se apagará automática del sonido y del zumbador durante 1 segundo.

Función Booster

Esta campana dispone de una función Booster. Paraactivar el booster, pulsar + hasta la velocidad 4, pulsar la velocidad maxima cuando la campana está的功能ando y aumento la velocidad durante 5制动os, antes de volver a la velocidad inicial.

MANTENIMIENTO

Antes de limpiar, desconectar y desenchufar la campana extractor.

I. Limpieza regular

Utilizar un paño humedecido con jabón suave o detergente. No utilizar estropajo metalico, materiales químicos, abrasivos ni cepillosuros.

II. Limpieza mensual del filtro de grasa

PRIMORDIAL: Limpiar el filtro todos losSES evitará todo riesgo de fuego.

El filtro recoge la grasa, el humo, la suciedad... asi que el filtro afecta directamente a la eficacidia de la campana. Si no está limpia, los residuos de grasa (potencialmente inflammable) saturaran el filtro. Limpiar con lavavajillas.

III. Limpieza anual del filtró de carbono activado

Aplicable SOLAMENTE a la campana que se instale como campana de recirculación (no colocada en el exterior). Este filtro neutraliza los olores y ha de sustituirse al menos una vez al año,dependiendo de la Frequencia con la que se utilise la campana.

IV. Cambio de la bombilla

Retirar los tornillos del cristal y extraer el cristal. Localizar la bombilla que ha de sustituirse, estaré en la fijación de luz que hay dentro de la sección expuesta en el palio.

Desconectar el cable de luz y retirar la sujeción de las bombillas y el cable de la clavija. Important: no es possible sustituir las bombillas de forma individual, habrá que sacar obligatoriamente todas las bombillas, la sujeción de las mismas y el cableado como un todo. (LED light: MAX 1.5W)

Colocar las bombillas sustituidas, la sujeción y el cableignal que estaba. Volver a conectar los+puntos de luz.

Volver a colocar las sujeciones del cristal y apltar los tornillos del cristal. Asegurar de que los tornillos está bien apltados.

RESOLUCION DE PROBLEMAS

Fallo	Motivo	Solutión
La luz se enciende, pero el ventilador no funciona	El aspa del ventilador está atascada	Desenchunar la campana. Llamar al serviceo专业技术 para su reparación
	El motor está dañado.
No funciona ni el ventilador ni la bombilla	La bombilla está fundida.	Volver a colocar la bombilla con el voltaje adecuado.
	El cable está suelto.	Volver a conectarlo a la corriente.
Vibración de la campana	El aspa del ventilador está dañada.	Desenchunar la campana y reparación por parte del serviceo专业技术.
	El motor del ventilador no está bien colocado	Desenchunar la campana. Llamar al serviceo专业技术 para su reparación.
	Launidad no está bien colocada en la grapa.	Descolgar la campana y prostar que la grapa está bien colocada.
Succión insufactorie	Demasiada distancia entre la campana y la cucina	Volver aaabrar la distancia a 65-75cm

SERVICIO DE ATENCION AL CLIENTE

Si no se pueda identificar la causa de la anomalía, desenchufar la campana y llamar al Servicio Técnico.

NUMERO DE PRODUCTO DE SERIE. ¿Dónde está?

Es importante comunicarle al Servicio Técnico el número de producto y su número de série (un número de 16 caracteres que empieza por 3); este número aparece en el certificado de garantía o en la placá de datos que hay

en la campana. Ayudará aatar desplazimientos baldíos a los技术和 y (lo más importante) se reducirán los correspondientes gastos de desplazimiento.

PROTECCION MEDIAMBIENTAL

Los residuos de dispositivos electricos no peuvent depositarse en los contenedores convenciones, sino en los+puntos de reciclaje correspondientes. Si tiene dudas, consulte a la Autoridad Local correspondiente, o al vendedor.

Este electrodométrico tiene el distintivo de la directiva europea 2012/19/EU de Residuos de Aparatos Eléctricos y Electrónicos (WEEE).

Asegurándose de que este producto se elimina correctamente ayudará a prevenir consecuencias negativas para el medio ambiente y la salute, daños que podrián darse si la eliminación del producto no fuese la adecuada.

El símbolo en el producto indica que este producto no pueda tratarse como residuo dométrico. Debe depositarse en el punto de recogida correspondiente para el reciclaje de equipos electricos y electrónicos.

La eliminación ha de realizarse de acuerdo con la normativa medioambiental local de eliminación de residuos.

Para más información sobre el tratamiento, recuperación y reciclaje de este producto póngase en contacto con la-oficina local de la Ciudad, con su servicios de recogida de residuos domesticos o con la tienda donde haya adquirido el producto.
