Marka	CANDY
Model	CVMA60N
Typ produktu	Okap kuchenny
Szerokość	60 cm
Zalecana odległość nad płytą	65 do 75 cm
Średnica przewodu wylotowego	150 mm
Zasilanie elektryczne	220-240 V, 50 Hz
Liczba prędkości	3 + funkcja booster
Oświetlenie	LED, maks. 1,5 W
Typ instalacji	Odprowadzenie zewnętrzne lub recyrkulacja
Filtr tłuszczu	Można myć w zmywarce, comiesięczne czyszczenie
Filtr węglowy	Coroczna wymiana (w trybie recyrkulacji)
Waga przybliżona	15 kg
Poziom hałasu	Umiarkowany (dane nie podane)
Bezpieczeństwo	Automatyczne wyłączanie nie wspomniane, ale obowiązkowe uziemienie
Materiały	Stal nierdzewna, szkło

Często zadawane pytania - CVMA60N CANDY

Jaka jest zalecana wysokość montażu okapu?

Okap należy zamontować w odległości od 65 do 75 cm nad płytą grzewczą dla optymalnej pracy.

Jak wyczyścić filtr tłuszczu?

Filtr tłuszczu należy czyścić co miesiąc. Użyj środka do czyszczenia lub zmywarki. Zabrudzony filtr może zmniejszyć siłę ssania i stanowić zagrożenie pożarowe.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co najmniej raz w roku, częściej w przypadku intensywnego użytkowania. Ta czynność dotyczy tylko okapów pracujących w trybie recyrkulacji.

Co zrobić, jeśli okap silnie wibruje?

Silne wibracje mogą być spowodowane zablokowaną turbiną, źle zamocowanym silnikiem lub nieprawidłową instalacją. Sprawdź mocowanie do ściany i wspornik. Jeśli problem nie ustąpi, skontaktuj się z profesjonalistą.

Jak wymienić żarówkę LED w okapie?

Usuń szybę, odkręcając śruby. Odłącz złącze żarówki. Wymień cały zestaw żarówka-oprawka-przewód (LED maks. 1,5 W). Podłącz ponownie i zamontuj szybę.

Moc ssania jest słaba, co robić?

Najpierw sprawdź wysokość montażu (65-75 cm). Wyczyść filtr tłuszczu i w razie potrzeby wymień filtr węglowy. Upewnij się, że przewód wylotowy nie jest zatkany.

Czy mogę używać okapu bez odprowadzenia na zewnątrz?

Tak, w trybie recyrkulacji. Należy wtedy zainstalować filtry węglowe, aby absorbować zapachy. Powietrze jest filtrowane i zawracane do kuchni.

Jak aktywować funkcję booster?

Naciśnij przycisk maksymalnej prędkości (lub przycisk boostera) podczas pracy. Okap działa z pełną mocą przez 5 minut, a następnie wraca do poprzedniej prędkości.

Co zrobić, jeśli światło nie działa?

Sprawdź, czy żarówka nie jest przepalona i czy jest prawidłowo podłączona. Jeśli problem nie ustąpi, sprawdź przewód zasilający i gniazdko elektryczne.

Gdzie znaleźć numer seryjny okapu?

Numer seryjny (16 cyfr zaczynających się od 3) znajduje się na karcie gwarancyjnej lub na etykiecie na urządzeniu. Jest niezbędny do serwisu posprzedażowego.

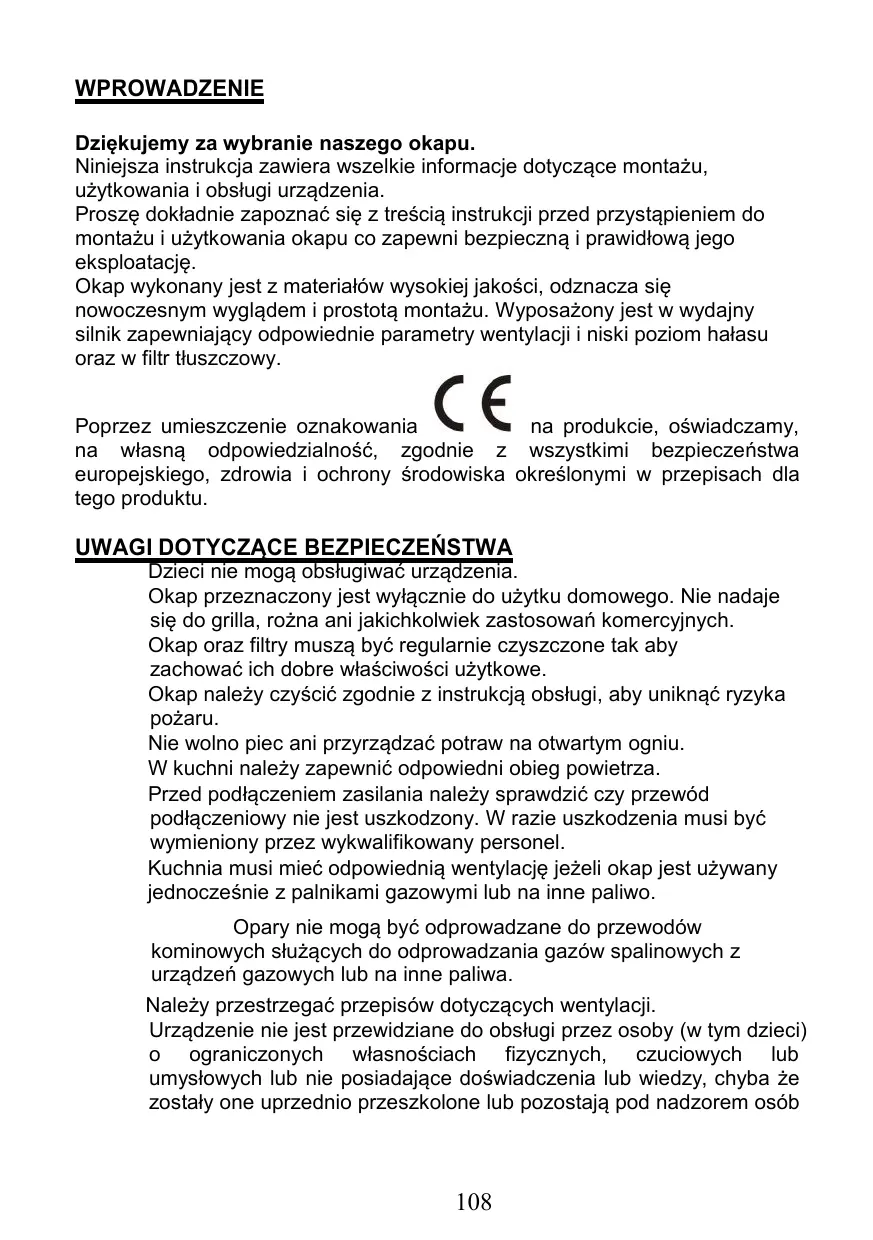

INSTRUKCJA OBSŁUGI CVMA60N CANDY

Dziekujemy za wybranie nazego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczne montazu, uzytkowania i obstugi urzadzenia.

Prosę dokladnie zapoznać są ztreścia instrukcj prźed przystapieniem do montaź uzytkowania okapu co zapewni bezpiecznych i prawidłowaj是我的 eksploataciony.

Okap wykonany jest z materiałow wysokiej jakosci, odznacza są nowoczesnym wygladem i prostota montazu. Wyposzony jest w wydajny silnik zapewniajacency odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr对他们uszczowy.

C E

Poprzej umieszczenie oznakowania na produktie, oswiadczamy, na wlasna odpowiedzialnosc, zgodnie z wszymkimi bezpieczentwa europejskiego, zdrowia i ochrynysrodowiska okreslonymi w przyopsisach dla tego produktu.

UWAGIDOTYCZACEBEZPIECZENSTWA

Dzieci nie moga obstugiwać urzadzenia.

Okap przyznaczony jest wyłącznie do uzytku domowego. Nie sąje sie do grilla, rożna ani jakichkolwiek zastosowan komercyjniych.

Okap oraz filtry musza byc regularnie czyszczone tak aby zachować ich dobre wąsciwość uzytkowe.

Okap nalezy czyscić zgodnie z instrukcja obstugi, abyunikné ryzyka pożaru.

Nie wolno piec ani przyrzadzać potraw na otwartym igniu.

W kuchni naleź zapewnic odpowiedni obieg powietrza.

Przed podłaczeniem zasilaniaNSE wy sprawdzić czy przywośd podlączeniowy nie jest uszkodzony. W razie uszkodzenia musi byc wymiemeny przyez wykwalifikowy個人.

Kuchnia musimie odpowiednia wentylacje jezeli okap jest uzywany)\ jednoczesnie z palnikami gazowymi lub na innate paliwo.

Opary nie moga byc odpradowzane do przywodów kominowych stużych do odpradowzania gazów spalinowych z urzadzeń gazowych lub na innepaliwa.

Naleź przyestrzegrć przyepsów dotycznych wentylacji.

Urzadzenie nie jest przywidziane do obstugi przyez osoby (w tym daneci) o ograniczonych wlasnośćciach fizycznych, czuciowych lub umysłowych lub nie posiadajce doświadczenia lub wiedzy, chybaź zostały one uprzyednio przyszkolone lub pozostaja pod nadzorem osob

odpwiadajacych za ich bezpieczestewo.

Nalezy pilnowac, aby przycie niie bawily sie urzadzeniem.

Pod okapem nie wolno uzywac otwartego ognia.

Okap nie jest przyznaczenia do zabadowy nad płyta z wiecej niz czterema palnikami.

Niebepezć)—stwo poraźenia elektrycznego

Urzadzenie musi byc skutecznie uziemione. W razie wąplwość naleź yzwóci są do wykwalifikowanego technika.

Nieprzestrzeganie niniejszych zalecen要去 skutkowa smiercia, poźarem lub porazeniem elektrycznym.

SPECYFIKACJA

Czȩść	Wygliad	ilość
Okay		1
Komin górnny		1
Komin dolny		1
Kątownik komina dolnégo		1
Kątownik komina górnego		1
Wspornik okapu		1
Kolki Rozporowe		9
Wkręty 4×30mm		9
Śruby 4 x 8mm		2

Ježeli mözgliwe jest odpradowazenie oparów na zewnatrz okapMZa zamontować jak na rysunkuPokazanym poniżej z zastosowaniem kanalu odpradowazajęcego (emaliowanej lub alumniewej giętkiej rury lub z innego niepalnégo materiały o srednicy 150mm).

1. Przed montażem naleź wyłączyć okapi odȩczyć go od zasilania.

1. Okap powinien byc zamontowany 65-75cm nad płyta kuchenna co gwarantuje najepsz zskutecznosc.

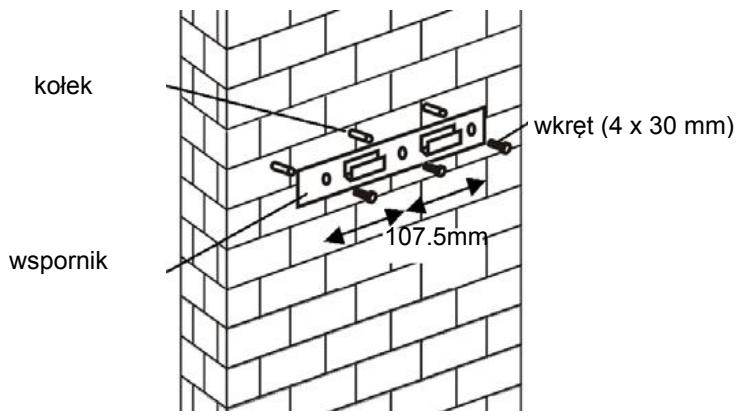

1. Wywiercić 3 otwory 8mm i przykreć wspornik 3 wkrétami.

Za modeles kosom pločom

• Prijne instalacije, potrebno je izbušiti2 dodatne rupe od 8mm te pripremiti odgovarajuće tiple i vrijke.

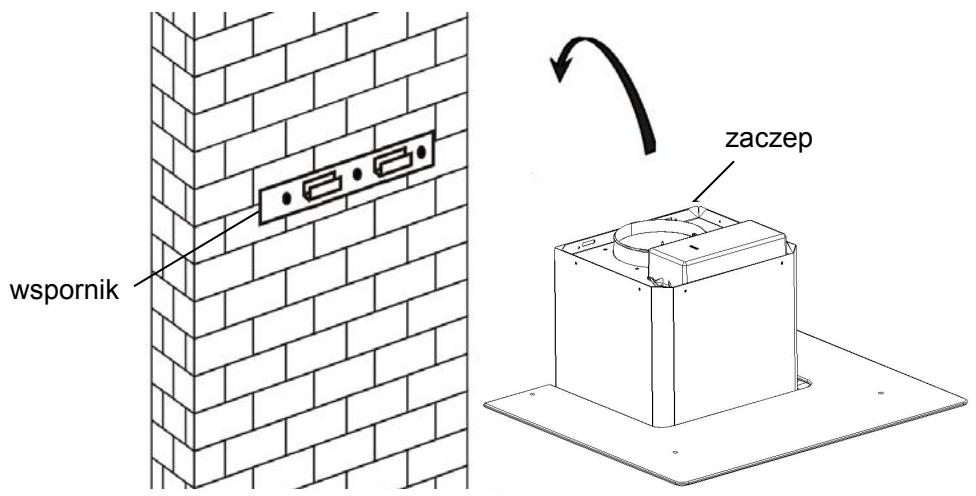

1. Okap zaczepić na wsporniku.

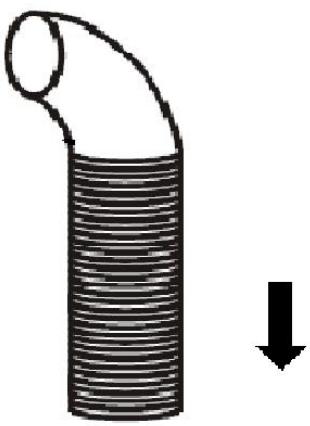

1. Zamocowaczów zworwy na wylocie okapu a nastepnie załośćkanal wylotowy jakPokazano na rysunku.

kanal wylotowy

Okay

6.

• Umieść na okapie we wąsciwym połozenia szklaną oszone.
• Przykrecić oslone za pomocaj 4 rob i podkladek. Aby uniknac uszkodzenia szkta nie dokrećać rob zbyt mocno.

7.

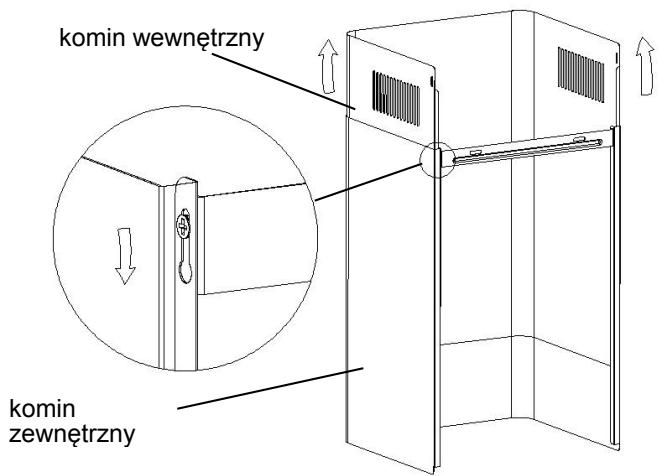

Zmontowac komin wewnetrzny i zewnetrzny i rozsunar na wlasciwa wysokość.

• Po rozsunięciu komina na wąsciwa wysockość zablokować komin za pomoczą srub blokujnych jak pokazano na rysunku poniȩjej.

8.

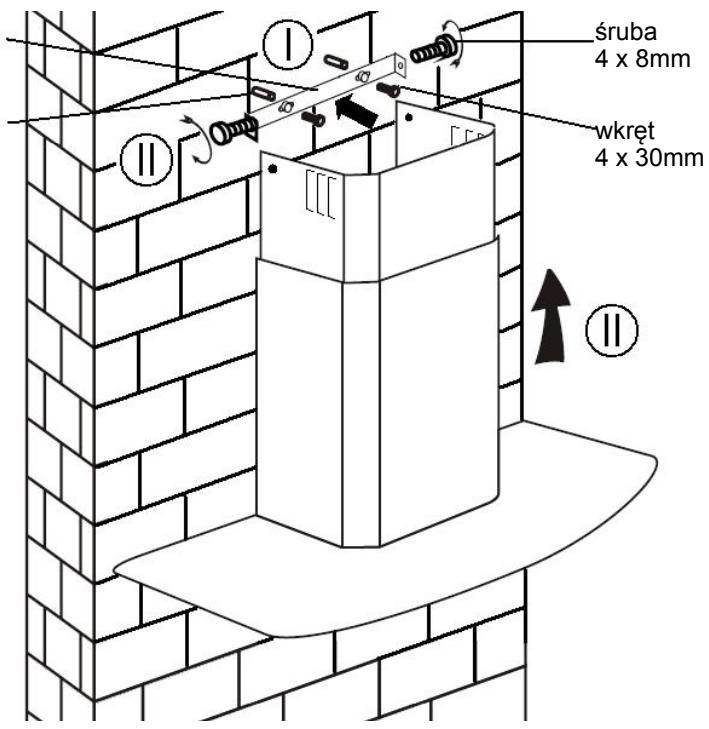

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykrecić kątownik.
• Zalożyc komin na okap i zamocować 2 srubami.

katownik

kotek

MONTAZ (WERSJA Z RECYRKULACJA)

Jeęeli nie mamACCESS Wyprowadzenia oparów na zewnatrz pomieszczenia to montaż jest podobny do montazu w ersji wyiewowej, z tymźne stosujemy kanalu wylotowej.

Mozna w tej wersji zastosowac filtr węglowy zatrzymujucy zapachy (filtr wȩglowy są wystepować jako wyposazenia lub jako opcja wyposazenia). Instalacja filtra wȩglowej wymaga zdjecia filtra tuszczowych: proszewcinac zaczep i zȩć filtr odchylajć go ku dołowii.

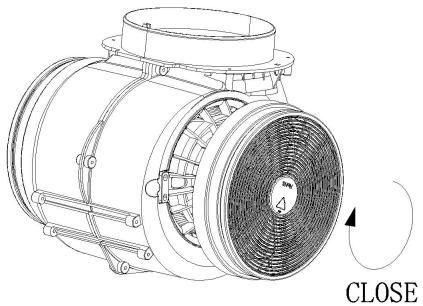

Włoźyc filtr węgly do gniażda w okapia i zamocowej obracȩc w sprawo. Powtórzycść czynnosć dla filtra po drugiej stronie, są blośbowa okapu togo wymaga.

UWAGA:

o Prosze sprawdzićczy filtr jest dobrze zamocownik. Jego poluzowanie要去 spowodowej zagrozenia.
o Przy zastosowaniu filtra węglowej wydajnosć okapu;będzie mniejsza.

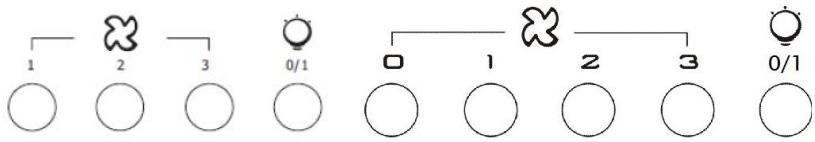

PANEL STEROWANIA

DZIAŁANIE

Mała prędkość wentylatora 31

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilosci oparów.

Średnia prędkość wentylatora 2

Prędkość przyznaczona do normalnégo gotowania.

Duza prędkość wentylatora 3

Przy duzych ilosciach oparów lub dymu przycisk ten umozliwia najbardziej skuteczna wentylacja.

Oswietenie

UWAGA: Jednoczesne wcijsniecie przycisków Mała/Srednia/Wysoka Prędkość spowoduje dzialanie okapu na największej przydkość.

① Przycisk On / Off

Jest uzywany do włęczania / wymiędzania wentylatora.

+ Szybkosć Przycisk Plus

W celu zwiekszenia szybkość wentylatora

Spadek prędkosci Przycisk

Na zmiriejszenie prędkosci wentylatora.

Lampka przycisku

8 Wyswietlacz cyfrowy

Fan pomiaru przydkość: "1" dla niskiej przydkość, "2" dla srednich przydkość, "3" dla dużych przydkość, "4" za Booster funkcjiu.

Quick Timer: Nacijsnij przycisk + i - przytrzymaj przytez 1

sekunde, wyświetlacz cyfrowy Bedfordia migać i na 5 minut,

odliczanie, po 5 minut i silnik zgaśnie automatycznie i dźwięk brȩczyka przyez 1 sekunde.

Booster fungkija

Za aktivaciju Booster funkcije, pritisnite + za odabir brzine 4, napa ce raditi najvećom brzinom 5 minuta, nakon Čega se vráca na uobičajenu brzinu.

OBSLUGA

Przed przystapieniem do czyszczenia okapu nalezy go wyłaczyc I odźaczyc od zasilania.

I. Czyszczenie okapu

Okap nalezyczyscić miękka sciereczka i detergentem do mycia naczyń. Nie wolno stosowej metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogąch uszkodzic okap.

II. Miesieczne czyszczenie filtra tuszczu.

WAZNE: czyszczenie raz na mieszec filtra tuszczu besoin zabezpieczy nas przyd poźarem.

Filtr gromadzi tłuszcz, dym i kurz przyez co znaczo co wptywa na wydajnosć okapu.

Jeżeli nie jest czyszczony to zapcha są tłuszczem (potencjalnie zapalnym). Filtr naleźczyscić detergentem do mycia naczyń naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁAÇZNIE wersji z recyrkulacja (nie wersji wywiewowej). Filtr węglowy zatrzymujuz zapacho naleź wymiemiać nie rzadziej nz raz do roku wazoleżnosci od intensywnosci uzytkowania okapu.

IV. Wymiana oswietlenia

Odkreci i[Zdćs zsklana ostone. Zlokizowac przyepalona zarówkew obudowej okapu.

Odłaczyć przewód elektryczny i wyjać oprawki z przewodami z okapu.

Wañne: nie jest mözliwa wymiana samej Žarówki, trzeba zmienić Žarówki razem oprawkami i przywodami (žarówki LED MAX 1.5W)

Zamontowac nowe zarowski i przywody w okapie. Podlaczyc przywody elektryczne.

Zalożyc szklanā oslone i przykrećić srbami. Upewnić sie, ze s Ruby zostały dokrecone (prosze pAMIetać,aby nie dokrećić ich zbyt mocno, abyNie uszkodzić szyby).

MOZLIWE USTERKII

Usterka	Przyczyna	Dziajanie
Świeci swiatto, ale wentylator nie działa	Zablokowy wentylator	Odłączyć od zasilania, weźwać autoryzowy serwis
	Uszkodzony silnik
Nie działa ani swiatto ani wentylator	Przepalone oswietlenie	Wymiemenić zarówkę
	Nie podłączone zasilanie	Podłączyć zasilanie
Powaźna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, weźwać autoryzowy serwis
	Nie zamocowy silnik wentylatora	Odłączyć od zasilania, weźwać autoryzowy serwis
	Niewość wiedzieszony okap na wsporniku	Zdȩć okap, sprawdzićczy wspornik jest sąsciwo zamocowy.
Zbyt.Mała wydajnosć okapu	Okap zawieszonym zbyt wysoko na płyta kuchenna.	Zamoczenia w odlegloiść 65-75cm od płyty.
	Zabrudzone filtry	Wyczyscić lub wymiemenić filtry

SERWIS

Ježeli nie jest mözgliwe zidentyifikowanie usterki naleź ołączyć okap od zasilania i weźwać autoryzowy serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwani serwisu wągne jest podanie modelu urzadzenia oraz 16-to cyfrowego numeru fabrycznych (zacznaya są na 3). Numerność znaleść na tabliczce znamionowej urzadzenia.

Podanie danych zaoszcędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urzadzenie jest oznakowane zgodnie z Dyrektywa Europejska 2012/19/EU dotyczao Zuzytego Sprzetu Elektryczneo i Elektroniczneo (ZSEE). Wlasciwa utylizacja zuzytego produktu przyczynia sie do uniknięcia potencjalnych szkodliwych dla zdrowia ludzi i srodowiska naturalnégo konsekwenci, winikajycch z niewlasciwego usuwania zuzytego produktu.

Takie oznakowanie wskazuje, ze ten sprezt nie maye byc traktowany jako odpad komunalny.

Produkt powinien zostć przykazany do wlasciwo go punktu prowadźacego zbiórke spreptu elektrycznégo i elektronicnégo w celach recyclkingu.

Utylizacja musi zostac przypegowadzona zgodnia z lokalmymi przypeisami ochrony srodowiska naturalnégo dotyczymi usuwania odpadów.

Wiecej szczegółowych informaci na temat obchodzenia sie, regeneracci oraz recyklingu unto produktu przy uzyskać w lokalmnym urzejdie, słusbach komunalnych lub w sklepie, w ktorym produkt zostāf zakupioniy.
