Značka	CANDY
Model	CVMA60N
Typ produktu	Odsavač par
Šířka	60 cm
Doporučená vzdálenost nad varnou deskou	65 až 75 cm
Průměr odtahového potrubí	150 mm
Elektrické napájení	220-240 V, 50 Hz
Počet rychlostí	3 + funkce booster
Osvětlení	LED, max. 1,5 W
Typ instalace	Externí odtah nebo recirkulace
Tukový filtr	Lze mýt v myčce, měsíční čištění
Uhlíkový filtr	Roční výměna (při recirkulaci)
Přibližná hmotnost	15 kg
Hlučnost	Střední (neuvedeno)
Bezpečnost	Automatické vypnutí není uvedeno, ale uzemnění je povinné
Materiály	Nerezová ocel, sklo

Často kladené otázky - CVMA60N CANDY

Jaká je doporučená instalační výška digestoře?

Digestoř by měla být instalována ve vzdálenosti 65 až 75 cm nad varnou deskou pro optimální provoz.

Jak čistit tukový filtr?

Tukový filtr by měl být čištěn každý měsíc. Použijte čisticí prostředek nebo myčku nádobí. Znečištěný filtr může snížit sací výkon a představovat riziko požáru.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr musí být vyměněn alespoň jednou ročně, častěji při intenzivním používání. Tento úkon se týká pouze digestoří pracujících v režimu recirkulace.

Co dělat, když digestoř silně vibruje?

Silné vibrace mohou být způsobeny zaseknutou turbínou, špatně upevněným motorem nebo nesprávnou instalací. Zkontrolujte upevnění na stěně a podpěru. Pokud problém přetrvává, kontaktujte odborníka.

Jak vyměnit LED žárovku digestoře?

Odstraňte sklo odšroubováním šroubů. Odpojte konektor žárovky. Vyměňte celou sestavu žárovka-objímka-kabel (LED max. 1,5 W). Znovu připojte a nasaďte sklo.

Sací výkon je slabý, co dělat?

Nejprve zkontrolujte instalační výšku (65-75 cm). Vyčistěte tukový filtr a v případě potřeby vyměňte uhlíkový filtr. Ujistěte se, že odtahové potrubí není ucpané.

Mohu používat digestoř bez venkovního odtahu?

Ano, v režimu recirkulace. Je třeba nainstalovat uhlíkové filtry k absorpci pachů. Vzduch je filtrován a vracen zpět do kuchyně.

Jak aktivovat funkci booster?

Během provozu stiskněte tlačítko maximální rychlosti (nebo tlačítko booster). Digestoř běží na plný výkon po dobu 5 minut, poté se vrátí na předchozí rychlost.

Co dělat, když světlo nefunguje?

Zkontrolujte, zda není žárovka spálená a zda je správně připojena. Pokud problém přetrvává, zkontrolujte napájecí kabel a zásuvku.

Kde najít sériové číslo digestoře?

Sériové číslo (16 číslic začínajících 3) je uvedeno na záručním listu nebo na štítku na spotřebiči. Je nezbytné pro poprodejní servis.

NÁVOD K OBSLUZE CVMA60N CANDY

Bezpečnostní upozorněné 15

Seznam standardniho instalacnioh prisluenstv 17

Instalace (montáž na stěnu) 18

Instalace (verze s cirkulací vzduchu) 22

Obsluha 23

Udrzba 24

Odstranéní moznych problemu 24

Servis 25

Sériové Čísló výrobku. Kde jej najdu? 26

Uvod

Děkujeme za volbu tohoto odsavače.

Tento námov k použití je navržený pro poskytnú všech potřebnychPokynùk instalaci, použití a udržbě spotřebiče. Pro správnou abezpečnou obsluhu spotřebiče si prěčtěte tyto pokyny prěd instalaci a použitím.

Odsavač je vyrobený z vysoko kvalitních materiálů a v aerodynamickém dizajnu. Vybavený vykonnám elektrickým motorem a odstředivým ventilátorem nabízí velký sací vykon, nízkou hladinu hluku, nelepivý tukový filtr a snadnou instalaci.

Umistěním označeni na toto vyrobku, prohlasujeme na naši vlastné odpovednost, dodržováni prédpisu pro vsechny evropské bezpečnosti, zdravá aŽivotného prostředí stanovenych právními prédpisy pro tento produkt.

Bezpečnostní upozorněné

• Nedovolte dětem obsluhovat spotřebic.
• Odsavač je určeny pro použití v domácnosti, nevhodný pro barbecue, restaurace a jiné komerční účely.
• Odsavač a filtr je nutné pravidné Čistit k zachování dobrého provozniho stavu.
• Čistěte odsavač podlePokynú v námodu k použití a zabraťe riziku požáru.
  Zabrańte vystupu volného plamene z plynového sporák.
  Zajistete v kuchyni dostatecny prfvod vzduchu.
• Před pripojením spotřebiče se ujistěte, zda není poškozený prívodní kabel. Poškozený prívodní kabel musí vyměnit kvalifikovaný servisní technik.
  V mistnosti musí byt dostatečná ventilace,Pokud se používa najednou i zařízení spalujíć plyn nebo jiná paliva;
• Vyvod odsavače nesmí byt vedený do komínu, který se současné vyuzíva na odvod zplodin spalujících plyn nebo jiná paliva;

Dodržujte prédispy týkajíc se odvodu vzduchu.
- Tento spotřebič není určený pro použití osobami (včetné dětí) se sníženými fyzickými, senzorickými nebo mentalními schopnostmi, nebo bez dostatečných zkušeností a znalostí,Pokud nejsou pod dohledem nebo nebyly poučené o použití osobou odpovědnou za jejich bezpečnost.
- Nedovolte dětem hrát si se spotřebičem.
- Pod odsavačem neflambujte.
- Odsavač není určený pro instalaci nad varnou desku s vice než Čtyři hořáky.

Riziko zasaženi elektrickým proudem

• Spotbrebič pripojujte pouze ke správně uzemné zásuvce. Pokud si nejste jisti, kontaktujte kvalifikovaného elektrárě.
• Nedodržením těchtoPokynu mužete zpùsobit zranění, požár nebo zasaženi elektrickým proudem.

Seznam standardniho instalacniho príslušenství

Popis	Obrázek	Množství.
Kryt		1
Horní kryt komínu		1
Spodní kryt komínu		1
Držák spodního krytu		1
Držák horního krytu		1
Závěsný držák		1
φ8 hmoždinky φ8×φ6 tílé		9
Šrouby ST4.0×30		9
φ7.2 šrouby ST4.0×8		2

Instalace (montáž na stěnu)

Pokud mate vyvod venku, odsavač muzete pripojit podle obrázku níže pomoci odtahového potrubí (smalt, hlínik, flexibilnéhadice nebo nehořlavý material s vinitríním prùměrem 150 mm).

1. Před instalaci odsavač vypněte a odpojte od sítové zásuvky.

1. Odsavač instalujte ve vzdálenosti 65~75 cm nad varnou desku pro nejlepší efekt.

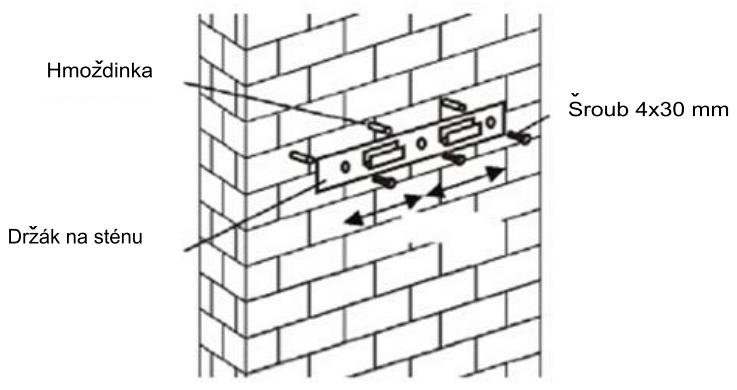

1. Vyvrtejte 3 × 8 mm otvory pro upevné držáku. Nasroubujte a utáhněte držák na stěnu pomoci dodanjch šroubů.

Pro modely se šikmouplochou

• préd instalaci je třeba vy vrtat dalí 2x8mm díry, nasadit upevnovác sroubya šroubové uzávěry.

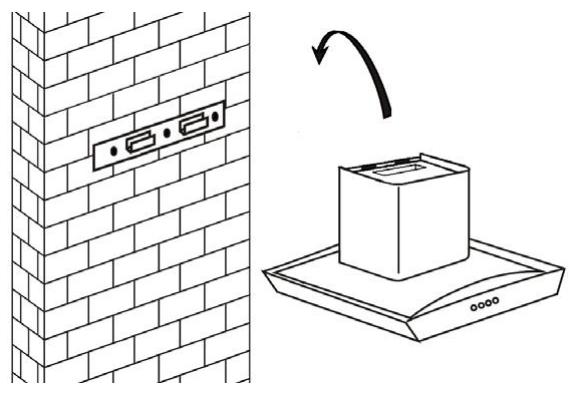

1. Pověste odsavač na držák na stěné

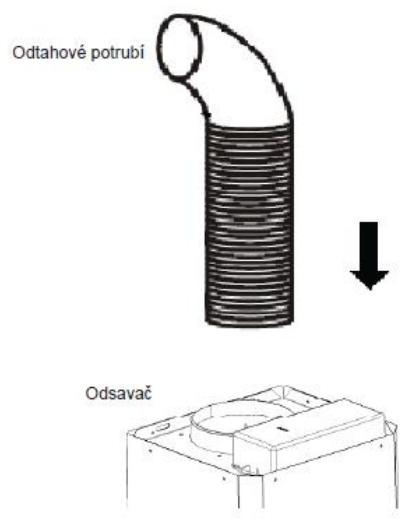

5. Připevněte jegnocestný ventil k vystupu vzduchu odsavače. Poté

i. Umistete sklo do prisluhné pozice na horní stranu odsavače.
ii. Připevněte 4 šrouby a podložkami. Abyste zabránil prasknutí skla, neutahujte šrouby prříliš.

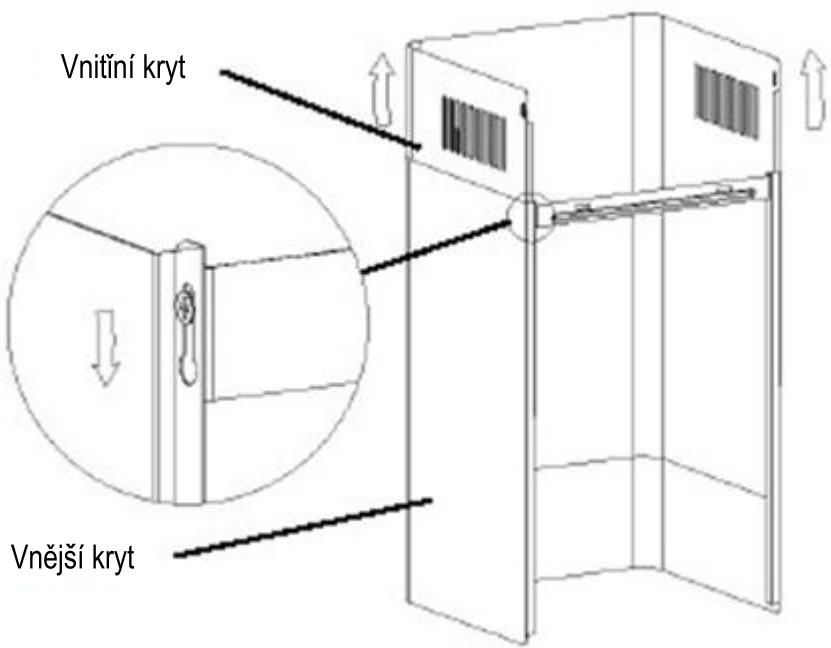

i. Vložte vunitří kryt komínu do vnějsího krytu. Poté vytáhněte vnitří kryt nahoru. Nastavte na

pripevnete odtahové potrubík jegnocestnému ventilu podle obrázku.

6. požadovanou výšku

ii. Vysunutím krytu nastavte vyšku odsavače. Po dosažení požadované vyšky pripevněte
upevnovaci otvor šrouby podle obrázku.

8.

i. Vyvrtejte 2 x 8 mm otvory pro upevnéni držáku II. Našroubujte a utáhněte držák II na stěnu
pomocí dvou dodanych šroubú.
ii. Nasad'te sestaveny kryt kominu na jegnotku a upevnete 2 smrouby.

Instalace (verze s cirkulaci vzduchu)

Pokud nemáte vystup vzduchu do exterioru, není nutné odtahové potrubí a instalace je podobná jako v Časti „Instalace (instalace na stěnu)”.

K zachycení výparù se používa uhlíkový filtr.

K instalaci aktivniho uhlikového filtru musite nejdříve vyjmout tukový filtr. Stisknéte pojistku a vytáhněte dolú.

Vložte aktivní uhlíkový filtr na hlavní Jednotku a otočte ve směru hodinovych ručíček.

Opakujte stejný postup pro druhou stranu.

Poznamka:

• Ujistěte se, zda je filtr pevné zajištěný. V opačné mřípadě se uvolní a prěstavůje riziko pádu.
• Pokud je nasazený aktivní filtr, sací vykon se sníží.

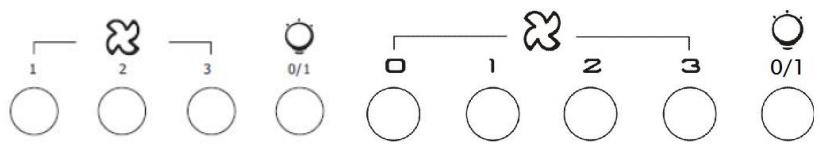

Popis componentü

Obsluha

Tlačitko nízkého vykonu 31

Slouží k větrání kuchyně. Vhodný pro mírné vařeni s malým množstvím páry.

tlačítko středniho vykonu 2

Ideálí odsávání vzduchu pro standardní vařeni.

Tlačitko vysokého vykonu 3

V prépade vytoké intensity páry zvolte tento vykon pro nejvyší učinek odsavače.

Tlacitko osvětlení

Poznámka: Pokud stiskete najednou tlačítka nízkého/středního/vysokého vykonu, spotřebič bude

fungovat na nejvyššim vykonu.

On/Offtlačitko

Používa se pro zapnutí / vypnutí ventilátoru.

+ Rychlost Tlačitko plus

Pro zvyšeni rychlosti ventilátoru

Tlačitko rychlostiPoklesu

Pro snizeni rychlosti ventilatoru.

Tlačitko světlo

8 Digitálni displej

Displej Fan rychlost: "1" pro nízké rychlosti, "2" pro střední rychlost, "3" pro vysoké rychlosti, "4" pro funkci Booster.

Rychly czasovač: Press + & držet po dobu 1 sekundy, digitálné displej bude blíkat a do 5 minut odpočítávat Čas, po 5 minutách motoru a zhasne automaticáké a zvuková signalizace po dobu 1 sekundy.

Funkce Booster

Tentoodsavačmáfunkci Booster.Pro aktivacitétofunkcestiskněte + na úroven 4 (nejvyší stipen rychlosti odsávání) a rychlost se zvyší na 5 minut, po uplynuti títo doby se rychlost opět sníží.

Udrzba

Před Čišěnín spotřebič vypněte a odpoje od sítove zásuvky.

I. Pravidné Čistěné

Použijte měkkou utěrku namočenou v teplé vodě se saponátem. Nikdy nepoužívejte kovové škrabky,chemikálie, drsné materiały ani tvrdé kartáče k Čištěné spotřebiče.

II. Mészícní cistěné tukovych filtrů

DULEZITE: cisténím filtru každý měsíc zabráníte riziku vzniku požáru. Filtr zachycuje tik, kouř a prac...... proto filtr prímo ovlivné jeefektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se zachytí na filtru. Vycistěte jej běznám mycím prostředkem na nádobí.

III. Ročné Čišěné aktivniho uhlikového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není odvětrávaný do extériérú). Tento filtr zachycuje zámchy a musité jej vyměnit nejménye{jednou ročné v závislosti od frekvence použití odsavače.

IV. Vyměnažárovky

Vyjměte šrouby na skele, sejměte sklo odsavače. Najděte Žárovku, kterou je nutné vyměnit.

Odpojte bod spojeni zarovky a vyjměte zarovku a vodiče z odsavače. Dúležité: nelze vyměnit zarovky Jednotlivě, musité vyměnit zarovky, držáky a vodiče jako celek. (LED osvětlení: MAX 1.5W).

Nasad'te nahradni Žárovky, držák Žárovek a vodiče stejnám zpúsobem, jako original. Poté pripojte pripojovací bod vodičú. Nasad'te skleněný díl odsavače a upevněte šrouby. Ujistěte se, zda jsou šrouby pevně utažené.

Odstraněni możnych problemu

Závad	Přižina	Rešeni
Osvětlení svítí, ale ventilátor nefunguje.	Ventilátor je zablokovaný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisím technikem.
	Je poškozený motor.
Nefunguje osvětlení ani ventilátor.	Vypáléná halogenovážárovka.	Vyměntežárovku za novou.
	Volné elektrické pripojení.	Zkontrolujte pripojení.
Silné vibrate odsavače.	Ventilátor je poškozený.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisím technikem.
	Motor není správné upevněné.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisím technikem.
	Jednotka není správně zavěšená na držák.	Sejměte odsavač a zkontrolujte, zda je držák ve správné pozici.
Nedostatečné odsáványí.	Velká vzdálenost mezi odsavačem a hamou deskou.	Upravte vzdálenost na 65 - 75 cm.

Servis

Pokud nemüžete zjistit prícinu závady, spotřebič vypněte a ontaktujte servisné středisko.

Sériové Číslo vyrobku. Kde jej majdu?

Je duležité sdělit servisinímu středisku kód vyrobku a sérióve Číslo (16 znakový kód začinajíci Číslicí 3); muzete jej najít na záručním listě nebo na vyrobním štǐtku umistěnéím na spotřebiči. Pomúže zabránit zbytečnám vyjezdům techniku, Čímž (a značné) ušetří s tím spojené náklady.

Informace pro uživatele k likvidaci elektrickych

a elektronickych zařízení (domácnosti)

Tento symbol na produktech anebo v pruvodnich dokumentech znamená,Že použité elektrické a elektronické vyrobky nesmí být pridány do bežného komunálného opadu.Ke správné likvidaci, obnově a recyklaci doručte tyto vyrobky na určéná sběrná mista, kde budou prijata zdarma. Alternativné v některych zemích můžete vrátit své vyrobky mistrínu prodejci pri koupi ekvivalentného nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenne
prirodní zdroje a napomáháte prevenci potenciálnich negativnich
dopadù naživotné prostředí a lidské zdraví, což by mohy být
dusledky nesprávné likvidace odpadù. Dalné podrobnosti si vyžádejte
od mistroho uřadu nebo nejblížsího sběrného mística.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními prědpisy udělenyPokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodevjce nebo dodavatele.

Informace k likvidaci vostatnich zemich mimo Evropskou unii

Tento symbol je platný Jen v Evropské unii.Chcete-li tento vyrobek zlikvidovat, vyžádejte si potřebné informace o správném zpúsobu likvidace od mistrohuch uradů nebo od svého prodevjce.
