MANUAL DE USUARIO 477600 METRONIC
Distancia : hasta 8 km

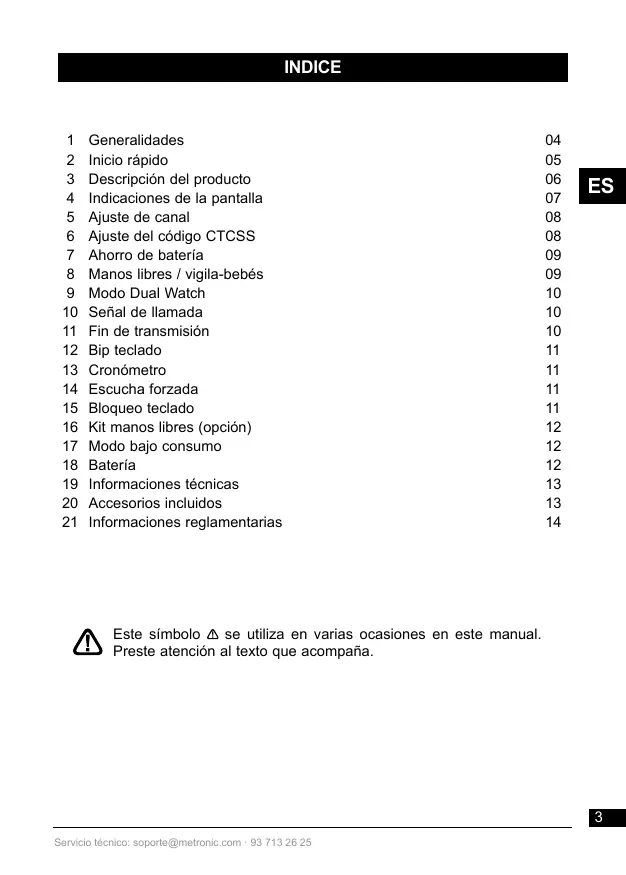

ES
1 Generalidades 04
2 Inicio rápido 05
3 Descripción del producto 06
4 Indicaciones de la pantalla 07
5 Ajuste de canal 08
6 Ajuste del código CTCSS 08
7 Ahorro de batería 09
8 Manos libres / vigila-bebés 09
9 Modo Dual Watch 10
10 Señal de llamada 10
11 Fin de transmisión 10
12 Bip teclado 11
13 Cronómetro 11
14 Escucha forzada 11
15 Bloqueo teclado 11
16 Kit manos libres (opción) 12
17 Modo bajo consumo 12
18 Batería 12
19 Informaciones técnicas 13
20 Accesorios incluidos 13
21 Informaciones reglamentarias 14
Este símbolo ⚠ se utiliza en varias ocasiones en este manual.
Preste atención al texto que acompaña.
1 - Generalidades
Gracias por elegir este modelo de Walkie Talkie. Estamos convencidos que será de su entera satisfacción. Su instalación y utilización son muy simples.
Su sistema radio utiliza el estándar de comunicación PMR446, libre de utilización, y no necesita licencia. La utilización gratuita de esta banda de frecuencia supone algunas concesiones, en particular, de no emitir con una potencia superior a 0,5W. No está autorizado pues a modificar su aparato, por ejemplo abriéndolo para poner una antena mayor.
La distancia máxima de comunicación, o alcance, depende mucho del terreno. En un espacio abierto, (sin relieve o bosque) puede comunicarse hasta 8 km. En los bosques, montañas o ciudad, la distancia será inferior y puede reducirse en algunos centenares de metros. Al contrario, entre dos cumbres, y según las condiciones climáticas, el alcance puede alcanzar varias decenas de km. En los lugares donde utilice su sistema de radio, otras personas pueden utilizar dispositivos similares, y crear interferencias. Para evitar estas perturbaciones, puede seleccionar entre 8 canales disponibles. Todos estos canales están cercanos a 446 MHz, de aquí viene el nombre del estándar PMR (Private Mobile Radio). El sistema de transmisión no está encriptado y no ofrece ninguna confidencialidad.
Contrariamente al teléfono, la comunicación es en modo simplex, es decir que sobre un canal, una persona habla mientras la otra escucha. Para enviar un mensaje, es suficiente con pulsar el botón PTT (del ingés Press To Talk, Pulsar Para Hablar), hablar y después soltar el botón PTT. El mensaje será difundido automáticamente sobre los receptores que están en el mismo canal. Un sistema suplementario denominado CTCSS permite crear un grupo en el mismo canal, para no “molestar” otros usuarios del mismo canal. Este manual describe la utilización detallada del código CTCSS.
Por respeto al medio ambiente y ley, no mezclar las pilas usadas con la basura normal. Depositar las pilas usadas en un punto de recogida selectiva.
El buen funcionamiento del aparato está sujeto a una utilización conforme de este manual.
Para limpiar sus Walkie Talkie, no utilizar disolventes ni detergentes. Es suficiente con un paño seco o ligeramente húmedo para limpiar la suciedad.
2 - Inicio rápido
Para cada aparato, pulsar y mantener pulsado el botón encender / apagar hasta que el aparato se encienda.
La pantalla es la siguiente y muestra las informaciones:
La nota musical ♪ (apartado C, página 7) indica que sonará un BIP al pulsar una tecla.
La indicación marca 80 la ausencia de código CTCSS (ver página 8). El 8 indica que el «Roger bip» está activado.
El símbolo ⚡ «bajo consumo » (apartado I página 7) parpadea cuando permanece una decena de segundos sin pulsar una tecla. En este manual, el color gris de los dibujos corresponde al parpadeo.
Pulsar la tecla PTT (tecla 15 página 6) y hablar. En el otro walkie talkie, el símbolo RX aparece mientras se reproduce el mensaje, el «Roger bip» se difunde mientras que el botón PTT del emisor está suelto.
Verificar que la transmisión en el otro sentido funciona correctamente.
Ya está listo para una utilización básica del Walkie Talkie. El manual le enseñará cómo efectuar los ajustes básicos, como el número de canal o el código CTCSS. El manual indicará también cómo efectuar ajustes diversos, o bien utilizarlo en modo vigila-bebés.
Si no es el caso, seleccionar el canal 1 procediendo como se indica en § 5 página 8. Puede seleccionar otro canal, como se indica más abajo.
Si no es el caso, introducir 00 en el código CTCSS tal como se indica en § 6 página 8.

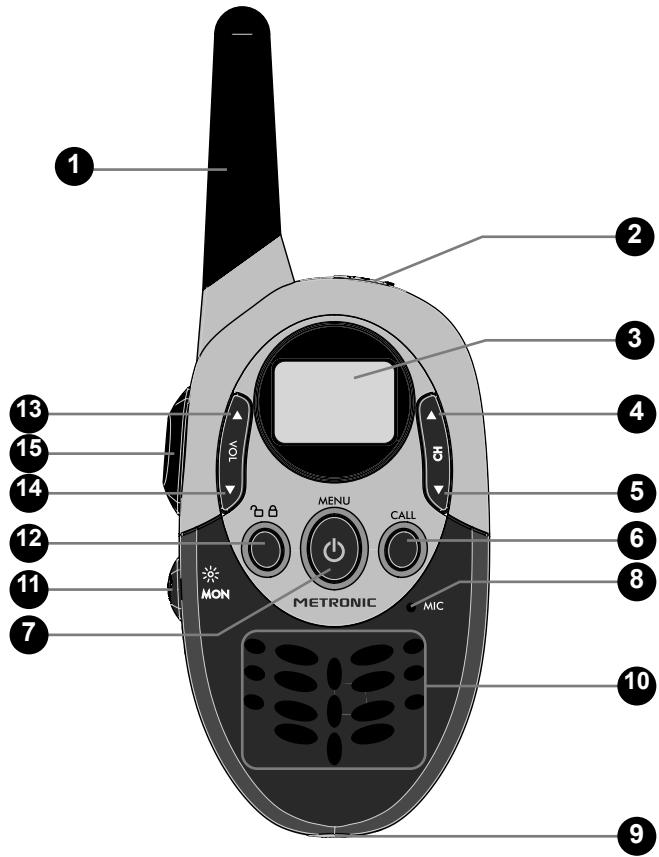

3 - Descripción del producto
ES
2 Conector para kit manos libres
3 Pantalla LCD retro-iluminada
4 Ajuste de canal
6 Tecla de llamada
7 Tecla menu (pulsación corta) o encender / apagar (pulsación larga)
8 Micrófono
9 Conector de carga
10 Altavoz
11 Retro-iluminación (pulsación corta) o modo escucha (pulsación larga)
12 Para salir del menú (pulsación corta) o para bloquear / desbloquear el teclado (pulsación larga)
13 Ajuste de volumen
14
15 PTT (Press To Talk)

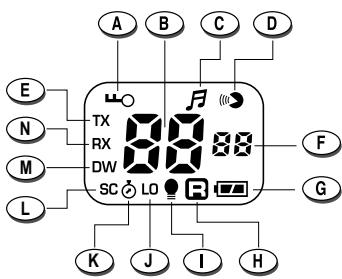

4 - Indicaciones de la pantalla
A Teclado bloqueado
B N° de canal
C Bip de teclado activado
D Indicador de manos libres
E Transmisión en curso
F Código CTCSS
G Batería baja o cargando
H «Roger Bip» activado
I Modo bajo consumo
J Modo ahorro de batería
K Modo cronómetro
L Modo buscando
M Función «dual watch»
N Recepción en curso
Para ajustar el canal, pulsar simplemente la tecla CH▲ bien CH▼. Antes de cambiar de canal, se recomienda avisar al interlocutor. Para información, la frecuencia de cada canal está en la tabla siguiente. Estos canales están normalizados. En otras palabras, podrá comunicar con alguien equipado de un PMR446 de otra marca si utiliza el mismo número de canal.
Si no conoce sobre qué canal emite su interlocutor, puede utilizar el modo SCAN que le indicará el canal que utiliza.
Después de algunos segundos, la búsqueda se reinicia. Pulsar la tecla 🔒 para salir del modo SCAN.
6 - Ajuste del código CTCSS
El ajuste de un código CTCSS permite crear, en un canal, grupos de usuarios. Ejemplo: un monitor de esquí que gestiona dos grupos de alumnos. Los alumnos del primer grupo ajustan su código en 01, y los del segundo grupo, en 02. Cuando un alumno del grupo 01 realiza una llamada, la llamada la reciben únicamente los alumnos del grupo 01. Igualmente para los alumnos del grupo 02 que sólo reciben las llamadas de su grupo. Si el monitor ajusta su aparato en el código CTCSS 00, recibirá las llamadas de todos los alumnos. Para hablar con los alumnos del grupo 01, el monitor debe ajustar su código CTCSS sobre 01. Hay 38 códigos disponibles.
Para ajustar el código CTCSS, pulsar una vez en MENU, ajustar el código CTCSS con las teclas CH▲ o CH▼ y pulsar la tecla 🔒.
Cuando conoce en qué canal emite su interlocutor, pero desconoce el código CTCSS (diferente de 00) que utiliza el interlocutor, es posible efectuar una búsqueda.
Para lanzar una búsqueda de código CTCSS, ajustar el aparato sobre el canal deseado, pulsar seis veces MENU, y después pulsar la tecla CH▲. Los códigos CTCSS empiezan a desfilar. Cada vez que el receptor capta una transmisión en el canal deseado, hace una pausa, emite un bip, y muestra el código CTCSS utilizado por el emisor. Después de algunos segundos, reinicia la búsqueda. Pulsar la tecla para salir del modo SCAN CTCSS.
Atención: la denominación de códigos CTCSS no está normalizada, y probablemente un aparato de otra marca nombra diferentemente un mismo código, o incluso no lo administra en absoluto.
7 - Ahorro de batería
Su Walkie Talkie dispone de un modo de potencia reducida que permite ahorrar batería cuando la distancia con su interlocutor no necesita una emisión a plena t potencia. En modo baja potencia, el símbolo LO aparece en pantalla, en lugar de HI.
Para ajustar la potencia de emisión, pulsar dos veces MENU, seleccionar el modo HI o LO con las teclas CH▲ o CH▼ y pulsar la tecla 🔒.
8 - Manos libres / Vigila-bebés
Su Walkie Talkie está provisto de modo manos libres, que permite por ejemplo utilizar el aparato como vigila-bebés. En modo manos libres, no es necesario pulsar el botón PTT para efectuar una transmisión. El emisor empieza a transmitir cuando detecta un sonido, y se para cuando el sonido desaparece. Este modo no es aconsejable cuando el emisor está en un entorno ruidoso. Este modo es útil para utilización como vigila-bebés.
Para poner el emisor en modo manos libres, pulsar tres veces MENU, seleccionar el modo ON con las teclas CH▲ o CH▼ y pulsar la tecla 🔒.
En modo manos libres, el emisor muestra el símbolo correspondiente (apartado D, página 7) permanentemente.
Puede ajustar el nivel de sensibilidad del micrófono. Cuanto más elevada es la sensibilidad (máx. 05), más débil será el nivel sonoro requerido para activar la transmisión.
Para ajustar la sensibilidad del emisor, pulsar cuatro veces MENU, ajustar la sensibilidad con las teclas CH▲ o CH▼. Pulsar finalmente la tecla para salir del menu.
9 - Modo Dual Watch
El aparato permite vigilar dos canales simultáneamente.
Para colocar el aparato en modo Dual Watch, seleccionar el primer canal simplemente con las teclas CH▲ o CH▼. Pulsar siete veces MENU, y seleccionar el segundo canal con las teclas CH▲ o CH▼. El aparato entra en modo Dual Watch
indicando alternativamente los dos canales. Cuando se detecta una transmisión en uno de los dos canales, el aparato emite un bip, y marca una pausa en canal detectado. Pulsar la tecla PTT para seleccionar este canal. Sin ninguna acción de su parte, el aparato permanece en modo Dual Watch hasta que pulse la tecla PTT o bien 📄 Ⓗ.
10 - Señal de llamada
Puede transmitir una señal de llamada a su interlocutor sin hablar por el micrófono. Para esto, pulsar simplemente la tecla CALL.
Puede seleccionar la señal de llamada entre 5 melodías diferentes.
Para seleccionar la señal de llamada, pulsar 8 veces MENU, y seleccionar la melodía con las teclas CH▲ o bien CH▼. Pulsar finalmente la tecla 🔒 para salir del menu.
11 - Fin de transmisión
Cuando suelta el botón PTT, el emisor envía una señal sonora indicando el fin de la transmisión, esto significa que el interlocutor puede hablar, y que usted está listo para escuchar. Esta señal sonora, denominada «Roger bip», puede desactivarse si lo desea.
Para desactivar el roger bip, pulsar nueve veces MENU, y visualizar OFF con las teclas CH▲ o bien CH▼. Pulsar finalmente la tecla □ □ para salir del menu.
12 - Bip teclado
El ajuste en salida de fábrica es un bip sonoro que se emite con cada pulsación sobre una tecla. Tiene la posibilidad de desactivar este bip.
Para desactivar el bip del teclado, pulsar diez veces MENU, y visualizar OFF con las teclas CH▲ o bien CH▼. Pulsar ahora la tecla para salir del menu.
13 - Cronómetro
El aparato incluye un cronómetro con segundos.
Para lanzar el cronómetro, pulsar once veces MENU, la pantalla indica 00 minutos y 00 segundos. Pulsar CH▲ para lanzar el crono. Pulsar CH▼ para poner el crono en pausa, el tiempo parpadea. Cuando el crono está en pausa, pulsar CH▲
14 - Escucha forzada
Mantener pulsada la tecla MON durante 2 segundos para colocar el aparato en modo escucha temporal. Puede, por ejemplo, verificar rápidamente si un canal está libre. El aparato vuelve en modo normal cuando suelte la tecla MON.
Mantener pulsada la tecla MON durante 5 segundos para colocar el aparato en modo escucha permanente. Puede, por ejemplo, escuchar las conversaciones del canal, sin importar el modo CTCSS utilizado. El aparato vuelve en modo normal cuando pulsa de nuevo la tecla MON.
15 - Bloqueo del teclado
Pulsar y mantener pulsada la tecla 📋 (3 segundos) para bloquear o desbloquear el teclado. El bloqueo evita, por ejemplo, cambiar de canal involuntariamente.
16 - Kit manos libres (opcional)
Cuando conecta un kit manos libres (ref 477604) en el conector superior, no utiliza el botón PTT para hablar, pero sí utiliza el botón situado sobre el micro del kit manos libres.
No conectar un kit manos libres de otra referencia, podría dañar el aparato.
17 - Modo bajo consumo
Cuando ya no utilice el aparato durante diez segundos, entra en modo ahorro de energía, indicado con el símbolo I página 7. Es necesario alrededor de un segundo a un receptor para salir del modo bajo consumo. En consecuencia, se podría cortar la primer palabra de una llamada si su interlocutor habla inmediatamente después de haber pulsado el botón PTT. Se recomienda pues, para el principio de una conversación, dejar una pausa de cerca de un segundo entre la pulsación sobre PTT y el principio de la frase.
18 - Batería
Para su confort, el aparato se entrega con la batería pre-montada. Puede extraerla si tiene previsto no utilizar el aparato durante un período largo de tiempo.
Para retirar la batería, levantar el clip tirando de la lengüeta superior y apretando el clip hacia arriba. Para abrir la tapa, levantarla, bajando a la vez la tapa inferior.
Cuando vuelva a instalar la batería, verificar que está colocada correctamente en el sentido del conector. En caso de duda, no colocarla al azar, esto dañará definitivamente el conector.
19 - Informaciones técnicas
- Radios - Freq. : PMR 446MHz
- Potencia : 0,3W
- Alcance hasta 8 km
- Miembros-SAR : 2.87 W/kg
- Batería recargable Li-Ion 650mAh
- transformador de red eléctrica
Precauciones de uso
Su equipo está sujeto a ciertas restricciones que se aplican a los teléfonos móviles, en particular la prohibición de usarlos en determinadas situaciones (mientras conduce, por ejemplo) o en determinados lugares (aviones, hospitales, gasolineras, etc.)
Se aconseja a las personas con implantes electrónicos (marcapasos, bombas de insulina, neuroestimuladores, etc.) que utilicen el dispositivo al menos a 15 cm del implante.
Las mujeres embarazadas y los adolescentes deben evitar preferiblemente el uso del dispositivo cerca del estómago o la parte inferior del abdomen. Las recomendaciones anteriores se dan bajo el principio de precaución, no habiéndose observado ningún peligro asociado con el uso de un dispositivo de este tipo.
Información de flujo específica
La tasa de absorción específica local (SAR) cuantifica la exposición del usuario a las ondas electromagnéticas del equipo en cuestión. El SAR máximo permitido es de 2 W / kg para la cabeza y el tronco y 4 W / kg para las extremidades.
Nuestro walkie-talkie está diseñado para su uso en la mano, a unos veinte cm de la cara, la medición de las extremidades SAR es de 2,87 W / kg
20 - Accesorios incluidos
- Bateria recargable Li-ion 3,7V 650mA (x2)
- Adaptador red eléctrica / cargador
21 - Informaciones reglamentarias
Significado de los logos
Los equipos METRONIC puede llevar algunos de los siguientes logotipos, cuyo significado encontrará aquí.
| —— | Corriente continua |
| Polaridad | |
 | El aparato cumple los requisitos de todas las directivas europeas, cuya aplicación requiere el marcado CE... |
Pour l'alimentation
 | Corriente alterna |
 | Equipement de classe II(Isolation double ou renforcée) |
 | Utilización sólo en interior |
Directive DEEE
Este logotipo significa que no debe tirar los aparatos averiados o ya usados con la basura ordinaria. Estos aparatos son susceptibles de contener sustancias peligrosas que pueden perjudicar
la salud y el medio ambiente. Exija la recogida de estos aparatos por su distribuidor o bien utilice los medios de recogida selectiva que están a su disposición en su localidad.
Directive DEEE
El abajo firmante, METRONIC, declara que el equipo de radio del tipo de Talkie Walkie (477600) cumple con la directiva 2014/53 / UE. El texto completo de la declaración de formidad de la UE está disponible en la siguiente acción de Internet :
http://medias.metronic.com/doc/477600-ko9gua-doc.pdf
www.metronic.com/a/garantie.php
ASISTENCIA Y CONSEJOS
A pesar de nuestro esfuerzo en la concepción de nuestros productos y realización de este manual, puede encontrar dificultades.
No dude en llamarnos, le atenderemos como se merece: de lunes a viernes de 9 a 12,30h y de 14.30 a 17h. al 93 713 26 25
o bien al e-mail: soporte@metronic.com :
Recuerde las informaciones siguientes ANTES DE LLAMAR :
- Modelo de talkie walkie (477600)
METRONIC
España/Portugal: distribuido por Lineas Omenex Metronic S.L. · CIF B61357372 - Pol. Ind. Can Salvatella Avda. Arraona 54-56 - 08210 Barberà del Vallès (BCN) MADE OUTSIDE EU
Fabricado fuera de la UE
