MANUAL DE UTILIZADOR 477600 METRONIC

Distância : até 8 km

PT

para retomar o CH▼ para reiniciar.

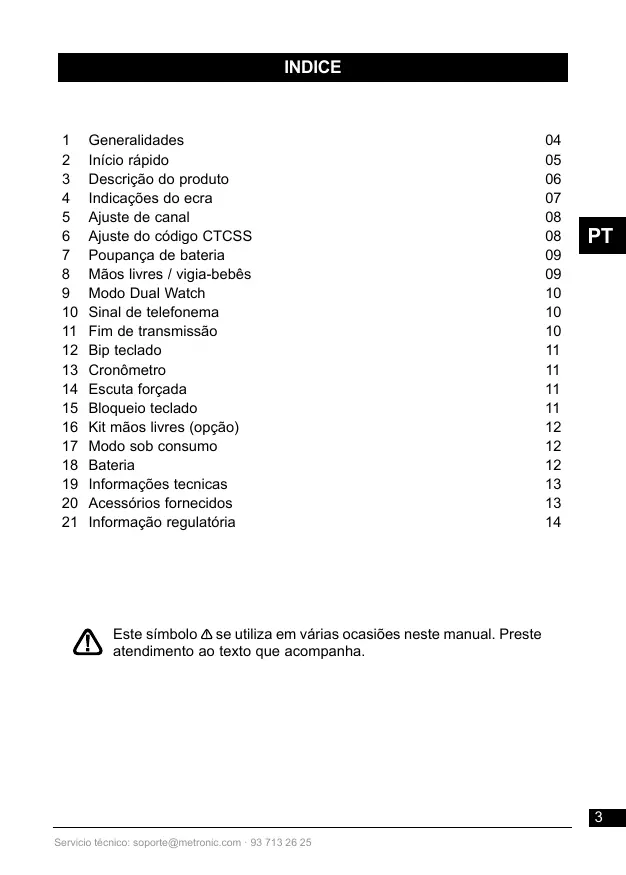

1 Generalidades 04
2 Início rápido 05
3 Descrição do produto 06
4 Indicações do ecra 07
5 Ajuste de canal 08
6 Ajuste do código CTCSS 08
7 Poupança de bateria 09
8 Mãos livres / vigia-bebês 09
9 Modo Dual Watch 10
10 Sinal de telefonema 10
11 Fim de transmissão 10
12 Bip teclado 11
13 Cronômetro 11
14 Escuta forçada 11
15 Bloqueio teclado 11
16 Kit mãos livres (opção) 12
17 Modo sob consumo 12
18 Bateria 12
19 Informações tecnicas 13
20 Acessórios fornecidos 13
21 Informação regulatória 14

Este símbolo △ se utiliza em várias ocasiões neste manual. Preste atendimento ao texto que acompanha.

1 - Generalidades

Graças por eleger este modelo de Walkie Talkie. Estamos convictos que será de sua inteira satisfação. Sua instalação e utilização são muito simples.

Seu sistema radio utiliza o padrão de comunicação PMR446, livre de utilização, e não precisa licença. A utilização gratuita desta banda de frequência supõe algumas concessões, em particular, de não emitir com uma potência superior a 0,5W. Não está autorizado pois a modificar seu aparelho, por exemplo abrindo-o para pôr uma antena maior.

A distância máxima de comunicação, ou alcance, depende muito do terreno. Num espaço aberto, (sem relevo ou bosque) pode comunicar-se até 8 km. Nos bosques, montanhas ou cidade, a distância será inferior e pode reduzir-se em algumas centenas de metros. Ao invés, entre duas cumes, e segundo as condições climáticas, o alcance pode atingir várias dezenas de km. Nos lugares onde utilize seu sistema de rádio, outras pessoas podem utilizar dispositivos similares, e criar interferências. Para evitar estas perturbações, pode selecionar entre 8 canais disponíveis. Todos estes canais estão próximos a 446 MHz, de aqui vem o nome do padrão PMR (Private Mobile Radio). O sistema de transmissão não está encriptado e não oferece nenhuma confidencialidade.

Contrariamente ao telefone, a comunicação é em modo simplex, isto é que sobre um canal, uma pessoa fala enquanto a outra escuta. Para enviar uma mensagem, é suficiente com pulsar o botão PTT (do ingés Press To Talk, Pulsar Para Falar), falar e depois soltar o botão PTT. A mensagem será difundida automaticamente sobre os receptores que estão no mesmo canal. Um sistema suplementar denominado CTCSS permite criar um grupo no mesmo canal, para não “molestar” outros usuários do mesmo canal. Este manual descreve a utilização detalhada do código CTCSS.

Por respeito ao médio ambiente e lei, não misturar as pilhas usadas com o lixo normal. Depositar as pilhas usadas num ponto de recolhida seletiva.

O bom funcionamento do aparelho está sujeito a uma utilização conforme deste manual. Para limpar seus Walkie Talkie, não utilizar solventes nem detergentes. É suficiente com um pano seco ou ligeiramente úmido para limpar a sujeira.

2 - Início rápido

Para cada aparelho, pulsar e manter pulsado o botão acender / apagar até que o aparelho se acenda.

A tela é a seguinte e mostra as informações:

A nota musical ⚫ (apartado C, página 7) indica que soará um BIP ao pulsar uma tecla.

月 100 灯泡 B

A cifra indica que o aparelho utiliza o canal n°1.

A indicação 00 marca a ausência de código CTCSS (ver página 8).

O símbolo ◆ «sob consumo » (apartado I página 7) pisca quando permanece uma dezena de segundos sem pulsar uma tecla. Neste manual, a cor cinza dos desenhos corresponde à piscada.

Pulsar a tecla PTT (tecla 15 página 6) e falar. No outro walkie talkie, o símbolo RX aparece enquanto se reproduz a mensagem, o «Roger bip» se difunde enquanto o botão PTT do emissor está solto.

Verificar que a transmissão no outro sentido funciona corretamente.

Já está pronto para uma utilização básica do Walkie Talkie. O manual lhe ensinará como efetuar os ajustes básicos, como o número de canal ou o código CTCSS. O manual indicará também como efetuar ajustes diversos, ou bem utilizá-lo em modo vigia-bebês.

Se não é o caso, selecionar o canal 1 procedendo como se indica em § 5 página 8. Pode selecionar outro canal, como se indica mais abaixo.

Se não é o caso, introduzir 00 no código CTCSS tal como se indica em § 6 página 8.

3 - Descrição do produto

PT

1 2 3 4 5 6 7 8 9 10 11 12 13 TOA MENU CALL MON METRONIC MIC

1 Antena
2 Conector para kit mãos livres
3 Ecra LCD retro-alumiada
4 Ajuste de canal
6 Tecla de chamada
7 Tecla menu (pulsação curta) ou acender / apagar (pulsação longa)
8 Microfone
9 Conector de ônus

10 Alto-falante
11 Retro-iluminação (pulsação curta)ou modo escuta (pulsação longa)
12 Para sair do menu (pulsação curta) ou para bloquear / desbloquear o teclado (pulsação longa)
13 Ajuste de volume
14 15 PTT (Press To Talk)

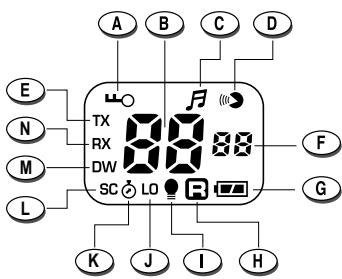

4 - Indicações do ecra

A Teclado bloqueado
B N° de canal
C Bip de teclado ativado
D Indicador de mãos livres
E Transmissão em curso
F Código CTCSS
G Bateria baixa ou carregando
H «Roger Bip» ativado
I Modo baixo consumo
J Modo poupo de bateria
K Modo cronômetro
L Modo procurando
M Função «dual watch»
N Recepção em curso

Para ajustar o canal, pulsar simplesmente a tecla CH▲ ou bem CH▼. Antes de mudar de canal, recomenda-se avisar ao interlocutor. Para informação, a frequência de cada canal está na tabela seguinte. Estes canais estão normalizados. Em outras palavras, poderá comunicar com alguém equipado de um PMR446 de outra marca se utiliza o mesmo número de canal.

Se não conhece sobre que canal emite seu interlocutor, pode utilizar o modo SCAN que lhe indicará o canal que utiliza.

00 SC

Para lançar uma busca de canal, pulsar cinco vezes a tecla MENU, e depois as teclas CH▲. Os canais desfilam. Cada vez que o receptor capta uma transmissão sobre um canal, faz uma pausa, emite um bip, e mostra o canal em questão.

Depois de alguns segundos, a busca se reinicia. Pulsar a tecla ☐ ☑ para sair do modo SCAN.

6 - Ajuste do código CTCSS

O ajuste de um código CTCSS permite criar, num canal, grupos de usuários. Exemplo: um monitor de esquí que gere dois grupos de alunos. Os alunos do primeiro grupo ajustam seu código em 01, e os do segundo grupo, em 02. Quando um aluno do grupo 01 realiza um telefonema, o telefonema a recebem unicamente os alunos do grupo 01. Igualmente para os alunos do grupo 02 que só recebem os telefonemas de seu grupo. Se o monitor ajusta seu aparelho no código CTCSS 00, receberá os telefonemas de todos os alunos. Para falar com os alunos do grupo 01, o monitor deve ajustar seu código CTCSS sobre 01. Há 38 códigos disponíveis.

Para ajustar o código CTCSS, pulsar uma vez em MENU, ajustar o código CTCSS com as teclas CH▲ ou bem CH▼ e pulsar a tecla 📞.

Quando conhece em que canal emite seu interlocutor, mas desconhece o código CTCSS (diferente de 00) que utiliza o interlocutor, é possível efetuar uma busca.

Para lançar uma busca de código CTCSS, ajustar o aparelho sobre o canal desejado, pulsar seis vezes MENU, e depois pulsar a tecla CH▲. Os códigos CTCSS começam a desfilar. Cada vez que o receptor capta uma transmissão no canal

desejado, faz uma pausa, emite um bip, e mostra o código CTCSS utilizado pelo emissor. Depois de alguns segundos, reinicia a busca. Pulsar a tecla para sair do modo SCAN CTCSS.

Atendimento: a denominação de códigos CTCSS não está normalizada, e provavelmente um aparelho de outra marca nomeia diferentemente um mesmo código, ou inclusive não o administra em absoluto.

Seu Walkie Talkie dispõe de um modo de potência reduzida que permite poupar baterista quando a distância com seu interlocutor não precisa uma emissão a pleno t potência. Em modo baixa potência, o símbolo O aparece em tela, em lugar de HI.

Para ajustar a potência de emissão, pulsar duas vezes MENU, selecionar o modo HI ou O com as teclas CH▲ ou bem CH▼ e pulsar a tecla 🔒.

8 - Maos livres / Vigia-bebês

Seu Walkie Talkie está provisto de modo mãos livres, que permite por exemplo utilizar o aparelho como vigia-bebês. Em modo mãos livres, não é necessário pulsar o botão PTT para efetuar uma transmissão. O emissor começa a transmitir quando detecta um som, e se pára quando o som desaparece. Este modo não é aconselhável quando o emissor está num meio ruidoso. Este modo é útil para utilização como vigia-bebês.

Para pôr o emissor em modo mãos livres, pulsar três vezes MENU, selecionar o modo ON com as teclas CH▲ ou CH▼ e pulsar a tecla 📞.

Em modo mãos livres, o emissor mostra o símbolo correspondente (apartado D, página 7) permanentemente.

Pode ajustar o nível de sensibilidade do microfone. Quanto mais elevada é a sensibilidade (máx. 05), mais débil será o nível sonoro requerido para ativar a transmissão.

Para ajustar a sensibilidade do emissor, pulsar quatro vezes MENU, ajustar a sensibilidade com as teclas CH▲ ou CH▼. Pulsar finalmente a tecla para sair do menu.

9 - Modo Dual Watch

O aparelho permite vigiar dois canais simultaneamente.

Para colocar o aparelho em modo Dual Watch, selecionar o primeiro canal simplesmente com as teclas CH▲ ou CH▼. Pulsar sete vezes MENU, e selecionar o segundo canal com as teclas CH▲ ou CH▼. O aparelho entra em modo Dual Watch indicando alternativamente os dois canais. Quando se detecta uma transmissão num dos dois canais, o aparelho emite um bip, e marca uma pausa em canal detectado. Pulsar a tecla PTT para selecionar este canal. Sem nenhuma ação de sua parte, o aparelho permanece em modo Dual Watch até que pulse a tecla PTT ou bem ☐ B.

10 - Sinal de chamada

Pode transmitir um sinal de telefonema a seu interlocutor sem falar pelo microfone. Para isto, pulsar simplesmente a tecla CALL.

Pode seleccionar o sinal de telefonema entre 5 melodias diferentes

Para selecionar o sinal de telefonema, pulsar 8 vezes MENU, e selecionar a melodia com as teclas CH▲ ou bem CH▼. Pulsar finalmente a tecla para sair do menu.

11 - Fim de transmissão

Quando solta o botão PTT, o emissor envia um sinal sonoro indicando o fim da transmissão, isto significa que o interlocutor pode falar, e que você está pronto para escutar. Este sinal sonoro, denominada «Roger bip», pode desativar-se se o deseja.

Para desativar o roger bip, pulsar nove vezes MENU, e visualizar OFF com as teclas CH▲ ou bem CH▼. Pulsar finalmente a tecla para sair do menu.

12 - Bip teclado

O ajuste em saída de fábrica é um bip sonoro que se emite com cada pulsação sobre uma tecla. Tem a possibilidade de desativar este bip.

Para desativar o bip do teclado, pulsar dez vezes MENU, e visualizar OFF com as teclas CH▲ ou bem CH▼. Pulsar agora a tecla para sair do menu.

13 - Cronômetro

O aparelho inclui um cronômetro com segundos.

Para lançar o cronômetro, pulsar onze vezes MENU, a tela indica 00 minutos e 00 segundos. Pulsar CH▲ para lançar o crono. Pulsar CH▼ para pôr o crono em pausa, o tempo pisca. Quando o crono está em pausa, pulsar CH▲ para retomar ou

CH▼ para reiniciar.

14 - Escuta forçada

Manter pulsada a tecla MON durante 2 segundos para colocar o aparelho em modo escuta temporário. Pode, por exemplo, verificar rapidamente se um canal está livre. O aparelho volta em modo normal quando solte a tecla MON.

Manter pulsada a tecla MON durante 5 segundos para colocar o aparelho em modo escuta permanente. Pode, por exemplo, escutar as conversas do canal, sem importar o modo CTCSS utilizado. O aparelho volta em modo normal quando pulsa de novo a tecla MON.

15 - Bloqueio do teclado

Pulsar e manter pulsada a tecla ☐ (3 segundos) para bloquear ou desbloquear o teclado. O bloqueio evita, por exemplo, mudar de canal involuntariamente.

16 - Kit mãos livres (opcional)

Quando conecta um kit mãos livres (ref 477604) no conector superior, não utiliza o botão PTT para falar, mas sim utiliza o botão situado sobre o micro do kit mãos livres.

Não conectar um kit mãos livres de outra referência, poderia danar o aparelho.

PT

17 - Modo sob consumo

Quando já não utilize o aparelho durante dez segundos, entra em modo poupo de energia, indicado com o símbolo I página 7. É necessário arredor de um segundo a um receptor para sair do modo sob consumo. Em consequência, se poderia cortar a primeiro palavra de um telefonema se seu interlocutor fala imediatamente depois de ter pulsado o botão PTT. Recomenda-se pois, para o princípio de uma conversa, deixar uma pausa de cerca de um segundo entre a pulsação sobre PTT e o princípio da frase.

18 - Batería

Para seu conforto, o aparelho se entrega com a baterista pré-montada. Pode extraí-la se tem previsto não utilizar o aparelho durante um período longo de tempo.

Para retirar a baterista, levantar o clipe atirando da epiglote superior e apertando o clipe para acima. Para abrir a tampa, levantá-la, baixando ao mesmo tempo a tampa inferior.

Quando volte a instalar a baterista, verificar que está colocada corretamente no sentido do conector. Em caso de dúvida, não a colocar a esmo, isto danará definitivamente o conector.

19 - Informações tecnicas

• Radio – Freq : PMR 446MHz
• Potência : 0,3 W
• Alcance até 8 km
• Membros-SAR : 2.87 W/kg
• Bateria recarregável Li-Ion 650mAh
• Transformador de rede elétrica :

Precauções de uso

Seu equipamento está sujeito a certas restrições que se aplicam a telefones celulares, em particular a proibição de usá-los em certas situações (ao dirigir, por exemplo) ou em certos lugares (aviões, hospitais, postos de gasolina, etc.).

Pessoas com implantes eletrônicos (marca-passos, bombas de insulina, neuroestimuladores, etc.) são aconselhadas a usar o dispositivo a pelo menos 15 cm do implante.

Mulheres grávidas e adolescentes devem preferencialmente evitar o uso do dispositivo próximo ao estômago ou abdome inferior.

As recomendações anteriores são dadas sob o princípio da precaução, não tendo sido observado nenhum perigo associado à utilização de um dispositivo deste tipo.

Informações específicas de fluxo

A taxa de absorção específica local (SAR) quantifica a exposição do usuário às ondas eletromagnéticas do equipamento em questão. O SAR máximo permitido é de 2 W / kg para a cabeça e tronco e 4 W / kg para as extremidades.

Nosso walkie-talkie é projetado para uso na mão, a cerca de vinte cm do rosto, a medida do membro SAR é 2,87 W / kg.

20 - Acessórios fornecidos

• Bateria recarregável de íon de lítio 3,7 V 650mA (x2)
• Adaptador / carregador de rede

21 - Informações regulatórias

O equipamento METRONIC pode conter alguns dos seguintes logotipos, cujo significado você encontrará aqui.

---	Corrente contínua
	Polaridade
	O dispositivo atende aos requisitos de todas as diretivas européias, cuia aplicação requer a marcação CE.

Pour l'alimentation

	Corrente alternada
	Equipamento de classe II(Isolamento duplo ou reforçado)
	Apenas para uso interno

Directive DEEE

Este logotipo significa que não deve atirar os aparelhos avariados ou já usados com o lixo

comum. Estes aparelhos são susceptíveis de conter substâncias perigosas que

podem prejudicar

a saúde e o meio ambiente. Exija a recolhida destes aparelhos por seu distribuidor ou bem utilize

os meios de recolha seletiva que estão à sua disposição na sua localidade.

Directive DEEE

Apesar de nosso esforço na concepção de nossos produtos e realização deste manual, pode encontrar dificuldades.

Não duvide em chamar-mos, lhe atenderemos como se merece: de segunda-feira à sexta-feira de 9h às 12:30 h e 14:30 à 17h ao

93 713 26 25 ou bem ao e-mail: [e-mail].

Recorde as seguintes informações ANTES DE CHAMAR :

- Modelo de talkie walkie (477600)

METRONIC

España/Portugal: distribuido por Lineas Omenex Metronic S.L. · CIF B61357372 - Pol. Ind. Can Salvatella Avda. Arraona 54-56 - 08210 Barberà del Vallès (BCN) MADE OUTSIDE EU
