MODE D'EMPLOI 477600 METRONIC
Distance jusqu'à 8 km
FR

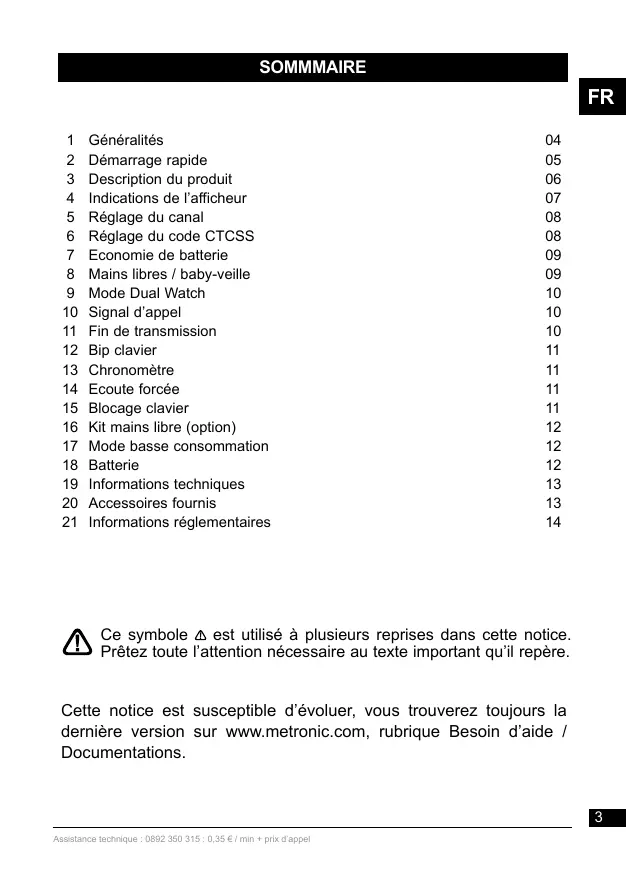

1 Généralités 04
2 Démarrage rapide 05
3 Description du produit 06
4 Indications de l'afficheur 07
5 Réglage du canal 08
6 Réglage du code CTCSS 08
7 Economie de batterie 09
8 Mains libres / baby-veille 09
9 Mode Dual Watch 10
10 Signal d'appel 10
11 Fin de transmission 10
12 Bip clavier 11
13 Chronomètre 11
14 Ecoute forcée 11
15 Blocage clavier 11
16 Kit mains libre (option) 12
17 Mode basse consommation 12
18 Batterie 12
19 Informations techniques 13
20 Accessoires fournis 13
21 Informations réglementaires 14
Ce symbole △ est utilisé à plusieurs reprises dans cette notice.
Prêtez toute l'attention nécessaire au texte important qu'il repère.
Cette notice est susceptible d'évoluer, vous trouverez toujours la dernière version sur www.metronic.com, rubrique Besoin d'aide / Documentations.
1 - Généralités
Nous vous remercions d'avoir choisi ce modèle de Talkie Walkie et nous sommes persuadés qu'il vous donnera entière satisfaction. Son installation et son utilisation sont d'une extrême simplicité.
Votre système radio utilise le standard de communication PMR446, libre d'utilisation, qui ne nécessite donc pas de licence. L'utilisation gratuite de cette bande de fréquence suppose quelques concessions, notamment de ne pas émettre avec une puissance supérieure à 0,5W. Vous n'êtes donc pas autorisé à modifier votre appareil, par exemple en l'ouvrant pour mettre une antenne plus grande.
La distance maximale de communication, ou portée, dépend fortement du terrain. Dans un espace dégagé (sans relief ni forêt) vous pourrez communiquer jusqu'à 8 km. Dans des bois, en présence de relief, ou en ville, la distance sera naturellement plus faible, pouvant se réduire à quelques centaines de mètres. A l'inverse, entre deux sommets, et selon les conditions climatiques, la portée peut atteindre plusieurs dizaines de km. Là où vous utilisez votre système radio, d'autres personnes peuvent utiliser des équipements semblables, et donc créer des interférences. Pour éviter d'être perturbé par ces communications indésirables, vous pouvez sélectionner parmi les 8 canaux disponibles un de ceux qui sont inutilisés. Tous ces canaux sont proches de 446 MHz, d'où le nom du standard, PMR étant l'acronyme de Private Mobile Radio. Vous noterez que le système de transmission n'est pas crypté, et n'offre donc absolument aucune confidentialité.
Contrairement au téléphone, la communication est en mode simplex, c'est-à-dire que sur un canal donné, l'un parle pendant que l'autre écoute. Pour envoyer un message, il suffit d'appuyer sur le bouton PTT (de l'anglais Press To Talk signifiant Appuyer pour parler), de parler puis de relâcher le bouton PTT. Le message sera automatiquement diffusé sur les récepteurs accordés sur le même canal. Un système supplémentaire appelé CTCSS permet de créer un groupe au sein d'un même canal, afin de ne pas «ennuyer» d'autres utilisateurs du même canal. Cette notice décrit plus loin l'utilisation en détail du code CTCSS.
Par respect de l'environnement et de la réglementation, les piles et batteries usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition.
Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice.
Pour nettoyer vos Talkie Walkie, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.
2 - Démarrage rapide
Pour chaque appareil, appuyez et maintenez enfoncé le bouton marche/arrêt jusqu'à ce que l'appareil s'allume.
L'afficheur est tel que le dessin ci-contre, et indique les informations suivante :
La note de musique 📂 (repère C page 7) indique qu'un BIP sonore est émis à chaque appui sur une touche.
Si ce n'est pas le cas, choisissez le canal 1 en procédant comme indiqué au § 5 page 8. Vous pouvez bien entendu choisir un autre canal, comme indiqué plus bas.
L'indication 00 marque sur l'absence de codage CTCSS (voir page 8).
Si ce n'est pas le cas, mettez le code CTCSS sur 00 en procédant comme indiqué au § 6 page 8.
Le R indique que le «Roger bip» est activé.
Le symbole ⚪ «basse consommation» (repère I page 7) clignote dès que vous restez une dizaine de secondes sans appuyer sur une touche. Dans cette notice, notez que la couleur grise sur les dessins de l'afficheur repère un affichage clignotant.
Appuyez sur la touche PTT (Touche 15 page 6) et parlez dans l'appareil. Sur l'autre talkie walkie, le symbole RX s'affiche pendant que le message est reproduit, le «Roger bip» est diffusé lorsque le bouton PTT de l'émetteur est relâché.
Vérifiez que la transmission dans l'autre sens fonctionne correctement.
Vous êtes prêt pour une utilisation de base de votre Talkie Walkie. La notice vous apprendra comment effectuer les réglages de base, comme le numéro de canal ou le codage CTCSS. Elle vous apprendra également comment effectuer des réglages divers, ou comment utiliser votre appareil en baby-veille, par exemple.

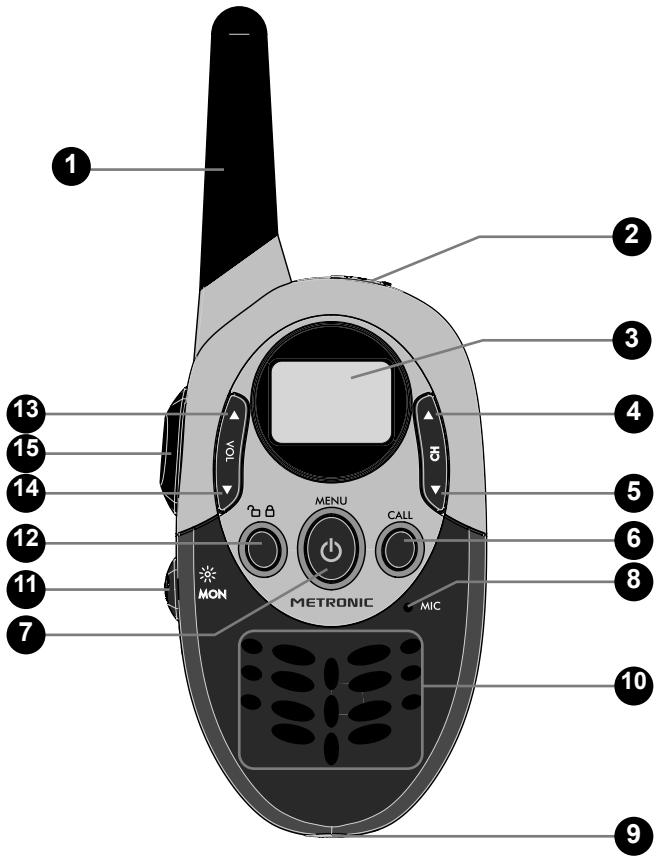

3 - Description du produit
2 Connecteur pour kit mains libres
3 Ecran LCD rétroéclairé
4 Réglage du canal
6 Touche d'appel
7 Touche menu (appui court) ou marche/arrêt (appui long)
8 Microphone
9 Connecteur de charge
10 Haut-parleur
11 Rétroéclairage (appui court) ou mode écoute (appui long)
12 Pour sortir du menu (appui court) ou pour verrouiller/déverrouiller le clavier (appui long)
13 Réglage volume

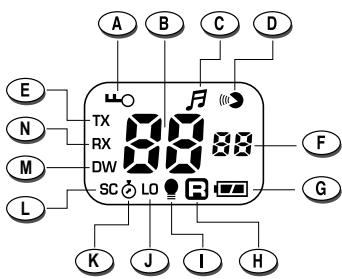

4 - Indications de l'afficheur
A Clavier verrouillé
B N° de canal
C Bip de clavier activé
D Indicateur de mains libres
E Transmission en cours
F Code CTCSS
G Batterie faible ou en charge
H «Roger Bip» activé
I Mode basse consommation
J Mode économie de batterie
K Mode chronomètre
L Mode scanning
M Fonction «dual watch»
N Réception en cours
5 - Réglage du canal
Pour régler le canal, appuyez simplement sur la touche CH▲ ou CH▼. Avant de changer de canal, il est recommandé de prévenir son interlocuteur. A titre d'information, la fréquence de chaque canal est donnée dans le tableau ci-dessous. Ces canaux sont normalisés. En d'autres termes, vous pourrez communiquer avec quelqu'un équipé d'un PMR446 d'une autre marque s'il utilise le même numéro de canal.
| Canal | fréq. (MHz) | Canal | fréq. (MHz) |
| 1 | 446.00625 | 5 | 446.05625 |
| 2 | 446.01875 | 6 | 446.06875 |
| 3 | 446.03125 | 7 | 446.08125 |
| 4 | 446.04375 | 8 | 446.09375 |
Si vous ignorez sur quel canal émet votre interlocuteur, vous pouvez utiliser le mode SCAN qui vous indiquera quel canal est utilisé.
6 - Réglage du code CTCSS
Le réglage d'un code CTCSS permet de créer, au sein d'un canal, des groupes d'utilisateurs. Prenons par exemple un moniteur de ski qui gère deux groupes d'élèves. Les élèves du premier groupe règlent leur code CTCSS sur 01, et ceux du deuxième groupe sur 02. Lorsqu'un élève du groupe 01 fait un appel, il est reçu uniquement par les élèves du groupe 01. De même pour les élèves du groupe 02 qui ne reçoivent que les appels de leur groupe. Si le moniteur règle son appareil sur le code CTCSS 00, il recevra les appels de tous les élèves. Pour parler aux élèves du groupe 01, le moniteur doit régler son code CTCSS sur 01. Il y a 38 codes disponibles.
Pour régler le code CTCSS, appuyez une fois sur MENU, réglez le code CTCSS avec les touches CH▲ ou CH▼puis appuyez sur la touche 📋.
Lorsque vous savez sur quel canal émet votre interlocuteur, mais que vous ignorez le code CTCSS (différent de 00) qu'il utilise, il est possible d'effectuer une recherche.
Pour lancer une recherche de code CTCSS, réglez l'appareil sur le canal désiré, appuyez six fois sur MENU, puis sur la touches CH▲. Les codes CTCSS se mettent à défiler. A chaque fois que le récepteur capte une transmission sur le canal choisi, il fait une pose, émet un bip, et affiche le code CTCSS utilisé par l'émetteur. Après quelques secondes, la recherche redémarre. Appuyez sur la touche pour quitter le mode SCAN CTCSS.
Notez que la dénomination des codes CTCSS n'est pas normalisée, et il se peut qu'un appareil d'une autre marque nomme différemment un même code, voire ne le gère pas du tout.
7 - Economie de batterie
Votre Talkie Walkie dispose d'un mode de puissance réduite qui vous permet d'économiser la batterie lorsque la distance avec votre interlocuteur ne nécessite pas une émission à pleine puissance. En mode basse puissance, le symbole LO s'affiche à l'écran, au lieu de HI.
Pour régler la puissance d'émission, appuyez deux fois sur MENU, puis choisissez le mode HI ou LO avec les touches CH▲ ou CH▼ puis appuyez sur la touche 📋 🔒.
8 - Mains-libres / Baby veille
Votre Talkie Walkie est équipée du mode mains libres, permettant par exemple d'utiliser l'appareil en baby-veille. En mode mains libres, il n'est pas nécessaire d'appuyer sur le bouton PTT pour effectuer une transmission. L'émetteur commence à transmettre dès qu'il détecte un son, puis s'arrête lorsque le son disparaît. Ce mode ne convient donc pas lorsque l'émetteur est dans un environnement bruité. Ce mode convient parfaitement pour une utilisation en baby-veille.
Pour mettre l'émetteur en mode main-libres, appuyez trois fois sur MENU, puis choisissez le mode On avec les touches CH▲ ou CH▼ puis appuyez sur la touche 📋.
En mode mains libres, l'émetteur affiche le symbole correspondant (repère D page 7) en permanence.
Vous pouvez régler le niveau de sensibilité du micro. Plus la sensibilité est élevée (max 05), plus faible sera le niveau sonore requis pour déclencher la transmission.
Pour régler la sensibilité de l'émetteur, appuyez quatre fois sur MENU, puis réglez la sensibilité avec les touches CH▲ ou CH▼. Appuyez enfin sur la touche 🔒 pour sortir du menu.
9 - Mode Dual Watch
L'appareil permet de surveiller deux canaux simultanément.
Pour mettre l'appareil en mode Dual Watch, sélectionnez le premier canal simplement avec les touches CH▲ ou CH ▼. Appuyez sept fois sur MENU, puis choisissez le deuxième canal avec les touches CH▲ ou CH ▼. L'appareil entre en mode Dual Watch en indiquant alternativement les deux canaux. Dès qu'une transmission est détectée sur une des deux canaux, l'appareil émet un bip, et marque une pause sur le canal détecté. Appuyez sur la touche PTT pour sélectionner ce canal. Sans action de votre part, l'appareil reste en mode dual watch jusqu'à que ce vous appuyez sur la touche PTT ou ☐ ☐.
10 - Signal d'appel
Vous pouvez transmettre un signal d'appel à votre interlocuteur sans parler dans le micro. Pour cela, appuyez simplement sur la touche CALL.
Vous pouvez choisir le signal d'appel parmi 5 mélodies différentes.
Pour choisir le signal d'appel, appuyez 8 fois sur MENU, puis choisissez la mélodie avec les touches CH▲ ou CH ▼. Appuyez enfin sur la touche 🔔 pour sortir du menu.
11 - Fin de transmission
Lorsque vous relâchez le bouton PTT, l'émetteur envoie un signal sonore indiquant la fin de la transmission, signifiant à l'interlocuteur qu'il peut émettre à son tour, et que vous êtes prêt à l'écouter. Ce signal sonore, appelé «Roger bip», peut être désactivé si vous le souhaitez.
Pour désactiver le roger bip, appuyez neuf fois sur MENU, puis affichez Off avec les touches CH▲ ou CH▼. Appuyez enfin sur la touche 🔒 pour sortir du menu.
FR
12 - Bip clavier
Le réglage en sortie d'usine est tel qu'un bip sonore est émis à chaque appui d'une touche. Vous avez la possibilité de désactiver ce bip.
Pour désactiver le bip clavier, appuyez dix fois sur MENU, puis affichez Off avec les touches CH▲ ou CH▼. Appuyez enfin sur la touche 🔔 pour sortir du menu.
13 - Chronomètre
L'appareil fournit un chronomètre à la seconde.
Pour lancer le chronomètre, appuyez onze fois sur MENU, l'écran indique 00 minutes et 00 secondes. Appuyez sur CH▲ pour lancer le chrono. Appuyez sur CH▼ pour mettre le chrono en pause, le temps clignote. Lorsque le chrono est en pause,
appuyez sur CH▲ pour le relancer ou sur CH▼ pour le réinitialiser.
14 - Ecoute forcée
Maintenez appuyée la touche MON pendant 2 secondes pour mettre l'appareil en mode écoute temporaire. Vous pourrez par exemple vérifier rapidement si un canal est libre. L'appareil revient en mode normal dès que vous relâchez la touche MON.
Maintenez appuyée la touche MON pendant 5 secondes pour mettre l'appareil en mode écoute permanente. Vous pourrez par exemple entendre les conversations du canal, quel que soit le mode CTCSS utilisé. L'appareil revient en mode normal dès que vous appuyez à nouveau sur la touche MON.
15 - Blocage clavier
Appuyez et maintenez la touche Ⓞ (3 secondes) pour bloquer ou déloquer le clavier. Le blocage vous évite, par exemple, de changer de canal par inadvertance.
16 - Kit mains libre (option)
Lorsque vous connectez un kit mains libre (réf 477604) sur le connecteur supérieur, vous n'utilisez plus le bouton PTT de l'appareil pour parler, mais le bouton situé sur le micro du kit mains libre.
Ne connectez pas un kit mains libre d'une autre référence, vous risqueriez d'endommager l'appareil.
17 - Mode basse consommation
Dès que vous cessez d'utiliser l'appareil pendant une dizaine de secondes, il se met en mode économie d'énergie, repéré par le symbole I page 7. Il faut environ une seconde à un récepteur pour sortir du mode basse consommation. En conséquence, vous pourrez râter le premier mot d'un appel si votre interlocuteur parle immédiatement après avoir appuyé sur le bouton PTT. Il est donc recommandé, pour le début d'une conversation, de laisser une pause d'environ une seconde entre l'appui sur PTT et le début de la phrase.
18 - Batterie
Pour votre confort, l'appareil est livré avec la batterie pré-montée. Vous pouvez la retirer, par exemple, si vous prévoyez une longue période pendant laquelle vous n'utiliserez pas votre Talkie Walkie.
Pour retirer la batterie, enlevez le clip ceinture en tirant sur la languette supérieure tout en poussant le clip vers le haut. Pour ouvrir le capot, soulevez-le tout en abaissant le levier inférieur.
Lorsque vous remontez la batterie, prêtez toute l'attention qui s'impose au sens du connecteur. En cas de doute, ne faites pas une tentative au hasard, vous endommageriez de manière irrémédiable le connecteur.
19 - Informations techniques
- Radio – Freq : PMR 446MHz
- Puissance : 0,3 W
- Portée jusqu'à 8 km en champ libre
- DAS-membres : 2.87 W/kg
- Alimentation par batterie Li-ion 3,7 V (2 x fournies)
- Alimentation secteur / chargeur dont caractéristiques :
| Tension d'entrée | 230 V |
| Fréquence d'entrée | 50 Hz |
| Tension de sortie | 9,0 V |
| Courant de sortie | 0,2 A |
| Puissance de sortie | 1,8 W |
| Rendement moyen en mode actif | 70,3 % |
| Rendement à faible charge (10%) | 50,5 % |
| Consommation électrique hors charge | 0,08 W |
Précautions d'usage
Votre équipement est soumis à certaines restrictions qui s'appliquent aux téléphones portables, notamment l'interdiction de les utiliser dans certaines situations (en conduisant, par exemple) ou dans certains lieux (avions, hôpitaux, stations-service, ...)
Les porteurs d'implants électroniques (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...) sont invités à utiliser l'appareil à au moins 15 cm de l'implant.
Le femmes enceintes et les adolescents doivent de préférence éviter d'utiliser l'appareil à proximité du ventre ou du bas ventre.
Les préconisations ci-dessus sont données au titre du principe de précaution, aucun danger lié à l'utilisation d'un appareil de ce type n'ayant été constaté.
Information Débit Spécifique
Le débit d'absorption spécifique (DAS) local quantifie l'exposition de l'utilisateur aux ondes électromagnétiques de l'équipement concerné. Le DAS maximal autorisé est de 2 W/ kg pour la tête et le tronc et de 4 W/ kg pour les membres Notre talkie-walkie est prévu pour une utilisation tenue en main, à une vingtaine de cm du visage, le DAS-membres mesuré est de 2.87 W/kg.
20 - Accessoires fournis
- Batterie rechargeable Li-ion 3,7V 650mA (x2)
- Adaptateur secteur / chargeur
21 - Informations réglementaires
Signification des logos
Les équipements METRONIC peuvent porter certains des logos suivants, dont vous trouverez ici la signification.
Pour le talkie walkie et l'alimentation
 | Courant continu |
 | Polarité |
 | L'appareil répond aux exigences de toutes les Directives européennes dont l'application impose le marquage CE. |
Pour l'alimentation
| [G0KY] | Courant alternatif |
 | Equipement de classe II(Isolation double ou renforcée) |
 | Utilisation uniquement en intérieur |
Directive DEEE
Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à
l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
Directive DEEE
Le soussigné, METRONIC, déclare que l'équipement radioélectrique du type Talkie Walkie (477600) est conforme à la directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: http://medias.metronic.com/doc/477600-ko9gua-doc.pdf
www.metronic.com/a/garantie.php
100, rue Gilles de Gennes - 37310 TAUXIGNY - FRANCE
www.metronic.com - Produit fabriqué hors UE
ASSISTANCE ET CONSEILS
Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.
N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :
Assistance technique : 0892 350 315*
*Prix d'appel : 0,34 € TTC la minute depuis un poste fixe.
du lundi au vendredi de 9h à 12h / 14h à 18h et le vendredi de 9h à 12h / 14h à 17h
Vous pouvez également nous envoyer un courrier électronique
à l'adresse suivante : hotline@metronic.com
Munissez-vous des informations suivantes AVANT TOUT APPEL :
• Produit : Talkie Walkie (477600)
