Tipo de producto	Campana extractora
Marca	AEG-ELECTROLUX
Modelo	DBE5960HG
Alimentación eléctrica	220-240 V, 50 Hz
Velocidades de aspiración	4 velocidades (incluido boost 5 minutos)
Función Hob²Hood	Sí, conexión inalámbrica con la placa de cocción
Función Breeze	Sí, ventilación ambiental a baja velocidad durante 60 minutos
Iluminación	LED, larga duración, 90% de ahorro de energía
Filtro de grasa	Lavable en lavavajillas o a mano, cada mes
Filtro de carbón	Tipo 20 LONG LIFE lavable o Tipo 15 no lavable (según versión)
Regeneración del filtro de carbón	Posible para tipo regenerable: 200°C en horno durante 45 minutos
Distancia mínima de instalación	50 cm para cocinas eléctricas, 65 cm para gas o mixtas
Control de saturación de filtros	Indicador luminoso: fijo para filtro de grasa, intermitente para filtro de carbón
Modo de instalación	Evacuación externa o recirculación interna
Material	Acero inoxidable
Seguridad	Apagado automático después de 5 minutos en velocidad 4; desconectar antes del mantenimiento
Piezas de repuesto	Usar solo piezas originales AEG
Servicio posventa	Contactar al servicio autorizado con modelo, PNC y número de serie

Preguntas frecuentes - DBE5960HG AEG-ELECTROLUX

¿Cómo limpiar el filtro de grasa?

El filtro de grasa debe limpiarse una vez al mes. Puede lavarlo a mano con un detergente no agresivo o en lavavajillas a baja temperatura y ciclo rápido. Atención: el lavado en lavavajillas puede provocar una decoloración, pero el rendimiento de filtrado permanece sin cambios.

¿Con qué frecuencia debo limpiar o reemplazar el filtro de carbón?

Para el filtro de carbón Tipo 20 LONG LIFE lavable, límpielo cada dos meses con agua caliente o en lavavajillas a 65°C, luego séquelo en horno a 100°C durante 10 minutos. Reemplace el cojín cada 3 años. Para el Tipo 15 no lavable, reemplácelo cada 4 meses como máximo.

¿Qué significa el indicador de saturación de filtros?

La tecla 7 del panel de control se enciende para indicar que es necesario un mantenimiento. Indicador fijo: limpie el filtro de grasa. Indicador intermitente: limpie o reemplace el filtro de carbón.

¿Cómo restablecer el indicador de saturación de filtros?

Asegúrese de que la campana esté en modo de espera, luego presione la tecla 7 (control de saturación) durante más de 3 segundos. Repita la operación si es necesario.

¿Puedo usar la campana sin filtro?

No, nunca use la campana sin la rejilla o los filtros correctamente montados. Esto presenta riesgo de incendio y descarga eléctrica.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 50 cm para cocinas eléctricas y de 65 cm para cocinas a gas o mixtas. Si las instrucciones de la placa especifican una distancia mayor, respete esa.

¿Cómo activar la función Hob²Hood?

La conexión inalámbrica se establece automáticamente al encender. Espere aproximadamente 1 minuto después de un corte de energía. La tecla Hob²Hood se enciende cuando la función está activa. Consulte el manual de la placa para más detalles.

¿Qué hacer si los LED no funcionan?

Los LED no son reemplazables por el usuario. Contacte al servicio posventa autorizado para obtener piezas de repuesto originales.

¿Puedo lavar el filtro de carbón en lavavajillas?

Sí, para el Tipo 20 LONG LIFE, puede lavarlo en lavavajillas a 65°C (ciclo completo sin vajilla). Para el Tipo 15 no lavable, no lo lave, reemplácelo.

¿Cómo usar la función Breeze?

Presione la tecla 6 (función Breeze). La campana se enciende a baja velocidad durante 60 minutos, luego se apaga automáticamente. Ideal para una ventilación ambiental ligera.

MANUAL DE USUARIO DBE5960HG AEG-ELECTROLUX

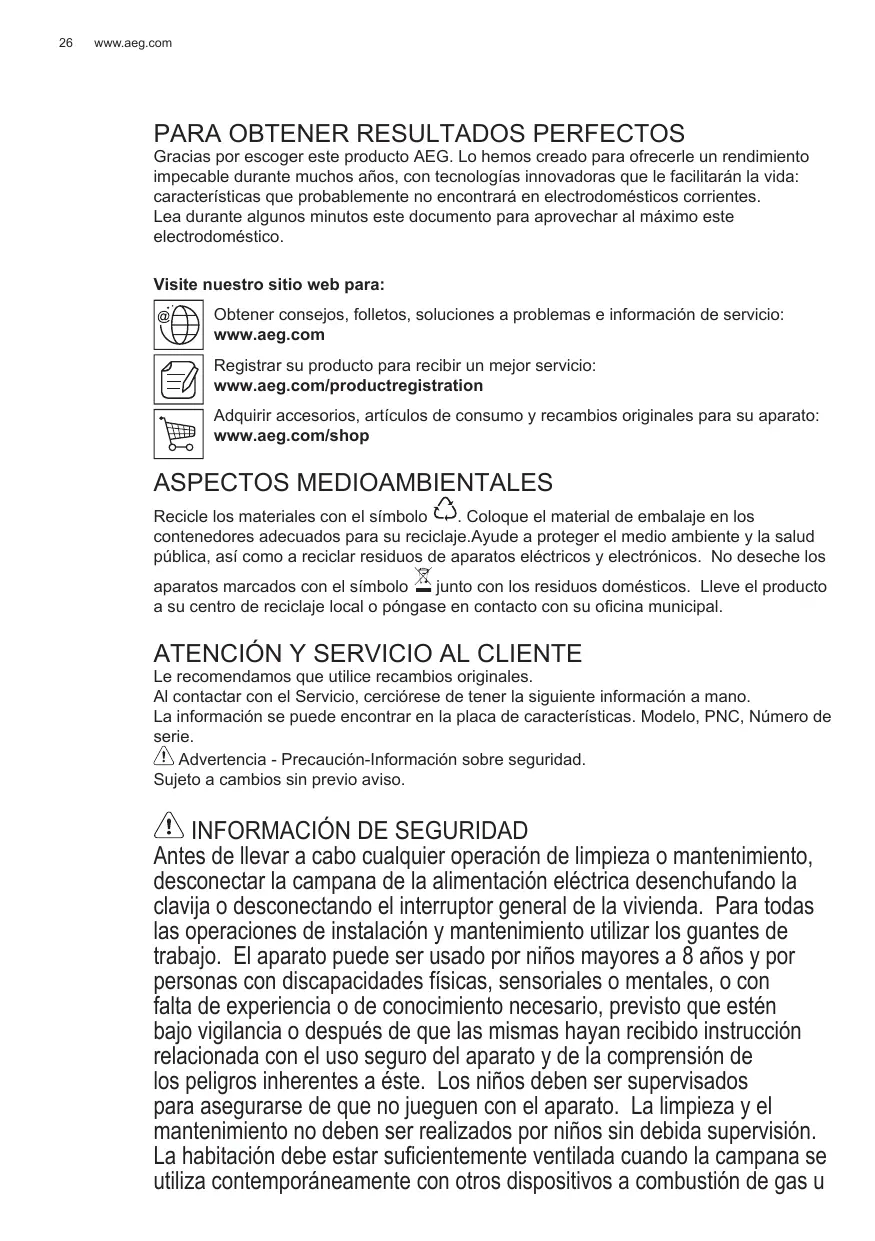

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Lo hemos creado para ofrecerle un rendimiento impecable durante muchos años, con tecnologías innovadoras que le facilitarán la vida: características que probablemente no encontrará en electrodomésticos corrientes.

Lea durante algunos minutos este documento para aprovechar al máximo este electrodoméstico.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio: www.aeg.com

Registrar su producto para recibir un mejor servicio: www.aeg.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato: www.aeg.com/shop

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo 📊. Coloque el material de embalaje en los contenedores adecuados para su reciclaje.Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo ✉ junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.

La información se puede encontrar en la placa de características. Modelo, PNC, Número de serie.

⚠️ Advertencia - Precaución-Información sobre seguridad.

Sujeto a cambios sin previo aviso.

! INFORMACIÓN DE SEGURIDAD

Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda. Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo. El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión. La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente con otros dispositivos a combustión de gas u

otros combustibles. La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento de este manual.

La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.

Es estrictamente prohibido flamear los alimentos bajo la campana.

1. INSTRUCCIONES DE SEGURIDAD

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso. Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.

Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.

En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.

No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.

No utilizar nunca la campana sin la rejilla montada correctamente!

La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.

Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.

En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.

¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.

2.USO

La campana sirve para aspirar los humos y vapores derivantes de la cocción. .

En el folleto de instalación adjunto viene indicada cuál versión es posible utilizar para el modelo en vuestra posesión entre la

versión aspirante a evacuación externa

o filtrante a recírculo interno

3. INSTALACIÓN

La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

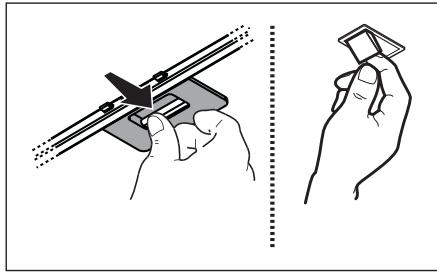

4. MANTENIMIENTO

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.

La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

¡Atención! De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.

El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

4.1 Filtro antigrasa - El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

4.2 Filtro al carbón activo - Type 20 LONG LIFE - Filtro al carbón activo lavable

El filtro al carbón puede lavarse cada dos meses con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

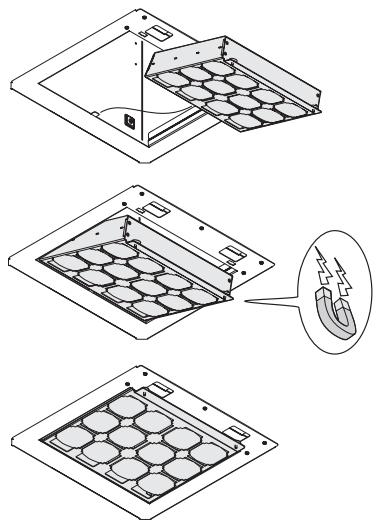

4.3 Type 15 - Filtro al carbón activo NO lavable

La saturación del carbón activado ocurre después da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses. NO puede lavarse o reciclarse.

El filtro de carbón se debe regenerar cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está incluido en el modelo que posee - lo indique), respetando el procedimiento que se indica a continuación:

1. Desconectar el electrodoméstico de la alimentación eléctrica.
2. Limpiar la superficie del filtro con un paño húmedo a fin de remover el depósito de grasa superficial.
3. Meter el filtro en el horno a 200 grados durante 45 minutos.
4. Apagar el horno y esperar una hora antes de sacar el filtro.

¡Atención! Antes de tocar el filtro asegurarse de que esté frío.

Type SUPCHARC-E

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción. Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina.

Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.

Los interruptores se encuentran en el frontal del aparato.

1 Tecla ON/OFF velocidad Tecla activación-desactivación panel de control
2 Tecla Velocidad (potencia) de aspiración 1
3 Tecla Velocidad (potencia) de aspiración 2
4 Tecla Velocidad (potencia) de aspiración 3
5 Tecla Velocidad (potencia) de aspiración 4 Nota: la Velocidad (potencia) de aspiración 4 permanece en función por 5 minutos, después de esto regresa a la configuración precedente.
6 Tecla Función "Breeze" (Ventilación ambiente) La campana se enciende a baja velocidad (potencia) de aspiración por 60 minutos, después de esto se apaga.
7 Tecla de control y activación- desactivación saturación filtros
8 Señalación Función Hob²Hood
9 Tecla ON/OFF luces

Función Activación - Desactivación panel de control

Con la campana en stanby presionar la tecla 1, todos los leds se apagan: el panel de control es desactivado.

Presionar de nuevo la tecla 1, todos los leds se encienden: el panel de control está activo.

Función Activación – Desactivación control de saturación filtro al carbón

Con la campana en stanby presionar la tecla 5 por más de 3 segundos Tecla 7 se enciende con luz parpadeante para indicar que el control de saturación filtro al carbón ha sido activado.

Tecla 7 se enciende con luz fija para indicar que el control de saturación filtro al carbón ha sido desactivado.

Función control y reset saturación filtros Con intervalos regulares, en base al tiempo de uso de la campana la tecla 7 se ilumina para indicar que es necesario proceder al mantenimiento de los filtros en base a las indicaciones señaladas en los párrafos respectivos.

Tecla 7 encendida con luz fija: es necesario realizar el mantenimiento del filtro grasas

Tecla 7 encendida con luz parpadeante: es necesario realizar el mantenimiento del filtro a carbón.

Reset indicador de saturación filtros

Con la campana en standby presionar la tecla 7 por más de 3 seg.

Repetir la operación si es necesario.

5.1 Hob ^2 Hood

La campana está provista con una función de enlace “sin cables” (inalámbrica) con la placa de cocción para la regulación automática de la velocidad más adecuada. Consultar el manual de instrucciones de la superficie de cocción para comprobar la presencia y la compatibilidad de ésta función.

En el caso de la conexión inicial a la red eléctrica o la interrupción improvisada de la corriente eléctrica (apagón) espere 1 minuto para permitir a la campana de restaurar la conexión con la placa de cocción. En el momento en el cual la campana está trabajando en Función Hob²Hood la tecla 8 está encendida.

6. ILUMINACIÓN

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica.

Cuidado! no mirar directamente a la luz LED.

Para reemplazar las lámparas, contactar el centro de servicio autorizado para los repuestos.
