EDITH SENSE JAZZ - Campana extractora ELICA - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato EDITH SENSE JAZZ ELICA en formato PDF.
| Tipo de producto | Campana extractora |
| Marca | ELICA |
| Modelo | EDITH SENSE JAZZ |
| Tipo de instalación | Fijación al techo |
| Versión de funcionamiento | Filtrante (recirculación) o evacuación (mediante kit opcional) |
| Número de velocidades | 4 (velocidad 1, 2, 3, intensiva 4) |
| Control | Radiocontrol (incluido) |
| Iluminación | LED (iluminación de la placa de cocción y luz difusa en algunos modelos) |
| Filtro de grasa | Metálico, lavable en lavavajillas (70°C máx.) |
| Filtro de carbón | Activo, lavable (cada 2 meses), reemplazo cada 3 años |
| Indicador de saturación de filtros | LED L1: rojo fijo para grasa, rojo intermitente para carbón |
| Apagado diferido programable | Sí, mediante radiocontrol (20, 15, 10 min según velocidad) |
| Tensión de alimentación | 220-240 V (estimación estándar) |
| Distancia mínima de la placa de cocción | 50 cm (eléctrica) / 65 cm (gas o mixta) |
| Uso | Doméstico (cocinas, oficinas, hoteles, etc.) |
| Accesorios incluidos | Radiocontrol, tacos de fijación |
| Piezas de repuesto | LED de repuesto (disponible a través del servicio técnico) |
| Mantenimiento de los filtros | Filtro de grasa: limpieza mensual; filtro de carbón: limpieza cada 2 meses |
Preguntas frecuentes - EDITH SENSE JAZZ ELICA
Preguntas de los usuarios sobre EDITH SENSE JAZZ ELICA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones EDITH SENSE JAZZ - ELICA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EDITH SENSE JAZZ de la marca ELICA.
MANUAL DE USUARIO EDITH SENSE JAZZ ELICA
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
! Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudança, asegurarse que quede junto al producto.
! Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
! Antes de instalar el aparato, controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
Nota: Los elementos que están marcados con el símbolo "(*)" son accesorios opcionales suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse a parte.
Advertencias
Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste.
Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
Es estrictamente prohibido flamear los alimentos bajo la campana.
Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.
Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.
¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
No utilizar nunca la campana sin la rejilla montada correctamente!
La campana NUNCA debe utilizarse como una superficie de
apoyo a menos que así se indique específicamente.
Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.
¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Utilización
La campana fue realizada para ser utilizada en la versión filtrante con recirculación interna.
El humo y el vapor de la cocción vienen aspirados en el interno de la campana, filtrados y depurados pasando a traves de el/los filtros de grasa y el/los filtros de carbón que DEBE ser suministrados con la campana.
importante
Es posible adquirir un kit para el funcionamiento aspirante.
En este caso el filtro al carbón no debe ser instalado.
Además el empleo del kit aspirante, podría requerir una instalación de la campana distinta de cuanto ilustrado en este manual, por lo tanto, antes de iniciar con la instalación de la campana,adquirir el kit aspirante y consultar las instrucciones adjuntas en el kit.
Instalación
La instalación, eléctrica o mecanica, debe ser realizada por personas especializadas.
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión eléctrica debe corresponder con la tensión descripta en la etiqueta situada en el interno de la campana.
El producto es para conexión directa a la red de alimentación, aplicar un interruptor bipolar que asegure la desconexión completa de la red con las condiciones de categoría de sobretensión III, conforme a las reglas de instalación.
ATENCIÓN! El particolar B (estribo de fijación al techo), es dotado de conductor (amarillio-verde) que debe ser conectado con descarga a tierra de la conexión domestica. Fig. 16-17
ATENCIÓN! Prestar atención a la posición del cable en so, no observar las indicaciones pueden provocar graves al aparato y/o shock eléctrico a las personas.
Atención! La sustitución del cable para la interconexión debe ser realizada por el servicio de asistencia técnica autorizada.
Montaje
Este tipo de campana extractora debe ser fijada al techo.
Producto con peso excesivo; la campana extractora debe ser transportada e instalada por dos o más personas.
La campana trae accesorios de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
Funcionamiento
Este producto está predisuesto para funcionar con radiocomando Elica, suministrado con el producto o adquirible separadamente come opcional.
Para poder controlar la campana a través del radiocomando es necesario realizar el procedimiento de afiliación.
¡ATENCIÓN!
Para iniciar es necesario desconectar y conectar de nuevo la campana a la red eléctrica y realizar el procedimiento de afiliación durante el primer minuto de alimentación.
Lea las instrucciones suministradas con el radiocomando donde están señaladas todas las informaciones para su afiliación y para el correcto uso.
Nota: Con el mando a distancia se puede programar el apagado retardado según la velocidad (potencia) de aspiración activa en ese momento:
Velocidad 1 (aspiración baja): 20 minutos
Velocidad 2 (aspiración media): 15 minutos
Velocidad 3 (aspiración alta): 10 minutos

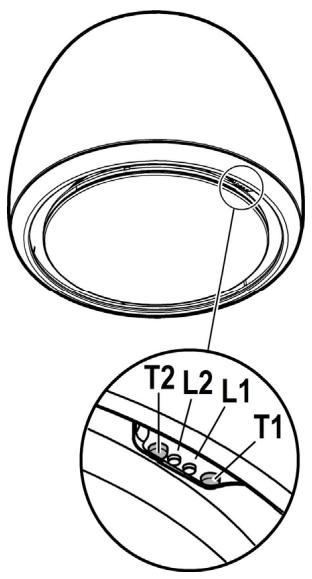

T1. Tecla de control de la velocidad (potencia) de aspiración. Pulse varias veces hasta seleccionar la velocidad que desea de entre:
Velocidad OFF – Led L1: apagado
Velocidad 1 (aspiración baja) – Led L1: luz verde
Velocidad 2 (aspiración media) – Led L1: luz amarilla
Velocidad 3 (aspiración alta) – Led L1: luz celeste
Velocidad 4 (aspiración intensiva) – Led L1: celeste intermitente
Nota: La velocidad 4 dura solo 5 min, a continuación la campana pasa automáticamente a la velocidad 2.
T2. Tecla de control de la iluminación (luz del plano de cocción-luz tenue)
Pulse durante poco tiempo poco luminar el plano de cocción
Pulse y mantenga pulsado más tiempo para iluminar con luz tenue.
Nota: La iluminación con luz tenue solo está disponible en algunos modelos.
Señal de saturación del filtro antigrasa - Led L1: luz roja
La señal puede verse durante un minuto aproximadamente, después de haber apagado la campana.
Cuando aparece esta señal realice el mantenimiento del filtro antigrasa.
Señal de saturación del filtro de carbón - Led L1: luz roja intermitente
La señal puede verse durante un minuto aproximadamente, después de haber apagado la campana.
Cuando aparece esta señal realice el mantenimiento del filtro de carbón.
Desactivado/Activado de la señal de saturación del filtro de carbón:
Esta señal normalmente está activada, para desactivarla: con la campana apagada, pulse a la vez las teclas T1 y T2 durante más de 5 segundos.
El led L1 se enciende en color rojo con luz fija (señal activa) y luego empieza a parpadear (señal desactivada).
Repita la operación si desea volver a activar la señal, el led L1 de rojo intermitente (señal desactivada) se enciende con luz fija (señal activada).
Reset señal de saturación de los filtros
{Con la campana apagada, pulse a la vez las teclas T1 y T2 durante al menos 5 segundos, el led L1 deja de indicar que está saturado.
Repita la operación en caso de que se señale contemporáneamente para los dos filtros.
Incorporación del mando a distancia
La incorporación del mando a distancia se visualiza mediante el encendido de los dos ledes, que muestran en secuencia varios colores.
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSI-LOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Filtro antigrasa
Fig. 28-29-30
Retiene las partículas de grasa producidas cuando se cocina.
Se debe limpiar al menos una vez al mes (o cuando el sistema de indicación de saturación de los filtros – si se contempla en el modelo que se tiene – lo indica), con detergentes no agresivos, en lavavajillas con temperaturas bajas y ciclo breve (Tmáx.: 70 °C)
Con el lavado en lavavajillas las partes metálicas podrían descolorarse.
El filtro se debe secar en el horno a una temperatura máx. de 100 °C durante una hora; repita la operación si el filtro aún está húmedo.
Sustituya el filtro al menos cada 2 años.
¡Atención! Después de realizar el mantenimiento del filtro, instale en el recipiente apropiado PRIMERO el filtro antigrasa, DESPUÉS el filtro de carbón. Este último se puede reconocer ya que está sellado dentro de una malla.
Compruebe que cuando se haya colocado el recipiente, solo se pueda ver el filtro antigrasa.
Filtro al carbón activo (solamente para la versión filtrante)
Fig. 28-29-30
Retiene los olores desagradables producidos por la cocción de alimentos.
¡Atención! El filtro de carbón activo se puede reconocer porque está sellado dentro de una malla específica. Realice las operaciones de desmontaje, mantenimiento y limpieza del filtro manipulando el filtro con mucho cuidado para no estropear o abrir la malla.
El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.
¡Atención! Después de realizar el mantenimiento del filtro, instale en el recipiente apropiado PRIMERO el filtro antigrasa, DESPUÉS el filtro de carbón. Este último se puede reconocer ya que está sellado dentro de una malla.
Compruebe que cuando se haya colocado el recipiente, solo se pueda ver el filtro antigrasa.
Sustitución de la lámpara
Fig. 29
La campana viene provista de un sistema de iluminación basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica.
Compre los leds que se deben cambiar, solo a través del servicio de asistencia técnica.
