DAP-2660 - Punto de acceso inalámbrico D-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Punto de acceso inalámbrico
Marca	D-Link
Modelo	DAP-2660
Estándar Wi-Fi	802.11ac (doble banda)
Velocidad máxima	1200 Mbps (AC1200)
Puertos	1 puerto Ethernet 10/100/1000 con PoE
Alimentación	Adaptador de corriente (5 V/2 A) o PoE 802.3af
Montaje	Techo o pared (incluye soportes de fijación)
Indicadores LED	1 LED bicolor (verde/rojo) para alimentación/estado
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % (sin condensación)
Dimensiones	Aproximadamente 200 x 200 x 35 mm
Peso	Aproximadamente 300 g
Seguridad inalámbrica	WPA/WPA2, WEP, filtrado MAC
Gestión	Interfaz web a través del navegador
Requisitos del sistema	Navegador moderno (IE 7+, Safari 5+, Firefox 3.5+, Chrome 20+)
Contenido de la caja	Punto de acceso, adaptador de corriente, cable Ethernet, soportes de fijación, CD-ROM
Garantía	Estándar (2 años)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos químicos.
Seguridad	No exponer a la humedad ni a temperaturas extremas. Usar solo el adaptador suministrado.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. Contactar al soporte técnico para cualquier problema.
Soporte	Sitio web: www.dlink.com, Teléfono: 01 76 54 84 17 (lun-vie 9:00-19:00)

Preguntas frecuentes - DAP-2660 D-LINK

¿Cómo restablecer el DAP-2660 a los valores de fábrica?

Para restablecer, mantenga presionado el botón Reset (ubicado en la carcasa) durante aproximadamente 10 segundos hasta que el indicador parpadee en rojo. Se borrarán todos los ajustes.

¿Cómo acceder a la interfaz de gestión del DAP-2660?

Conéctese a través de un navegador web a la dirección 192.168.0.50. Use el nombre de usuario admin y deje la contraseña vacía por defecto.

¿Cuál es la dirección IP predeterminada del DAP-2660?

La dirección IP predeterminada es 192.168.0.50. Asegúrese de que su computadora esté en la misma subred (192.168.0.x) con máscara 255.255.255.0.

¿Cómo alimentar el punto de acceso DAP-2660?

Puede usar el adaptador de corriente suministrado o alimentarlo mediante PoE (Power over Ethernet) conectando un cable Ethernet al puerto LAN desde un conmutador PoE compatible.

¿Qué significa el indicador que parpadea en rojo?

Un parpadeo rojo indica un inicio en curso o un mal funcionamiento. Si permanece rojo fijo, el dispositivo no ha arrancado correctamente; verifique la alimentación y las conexiones.

¿Cómo montar el DAP-2660 en el techo?

Fije el soporte de montaje al techo con los tornillos y tacos suministrados. Luego cuelgue los soportes de fijación en el techo, conecte el cable Ethernet al puerto LAN y encaje el punto de acceso en el soporte hasta que haga clic.

¿Puedo usar un conmutador PoE estándar con el DAP-2660?

Sí, el DAP-2660 admite el estándar PoE 802.3af. Simplemente conecte un cable Ethernet desde un puerto PoE de su conmutador al puerto LAN del dispositivo.

¿Qué navegadores son compatibles con la interfaz de gestión?

Los siguientes navegadores son compatibles: Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 o versiones posteriores.

¿Cómo configurar una contraseña de administrador?

Después de iniciar sesión en la interfaz web, vaya a la sección Administración o Sistema y modifique el campo 'Contraseña'. Déjelo vacío por defecto, pero se recomienda encarecidamente establecer una.

¿El DAP-2660 soporta la tecnología mallada (mesh)?

El DAP-2660 es un punto de acceso autónomo. No admite la malla de forma nativa. Para una cobertura ampliada, use varios puntos de acceso cableados u opte por un sistema mesh D-Link.

MANUAL DE USUARIO DAP-2660 D-LINK

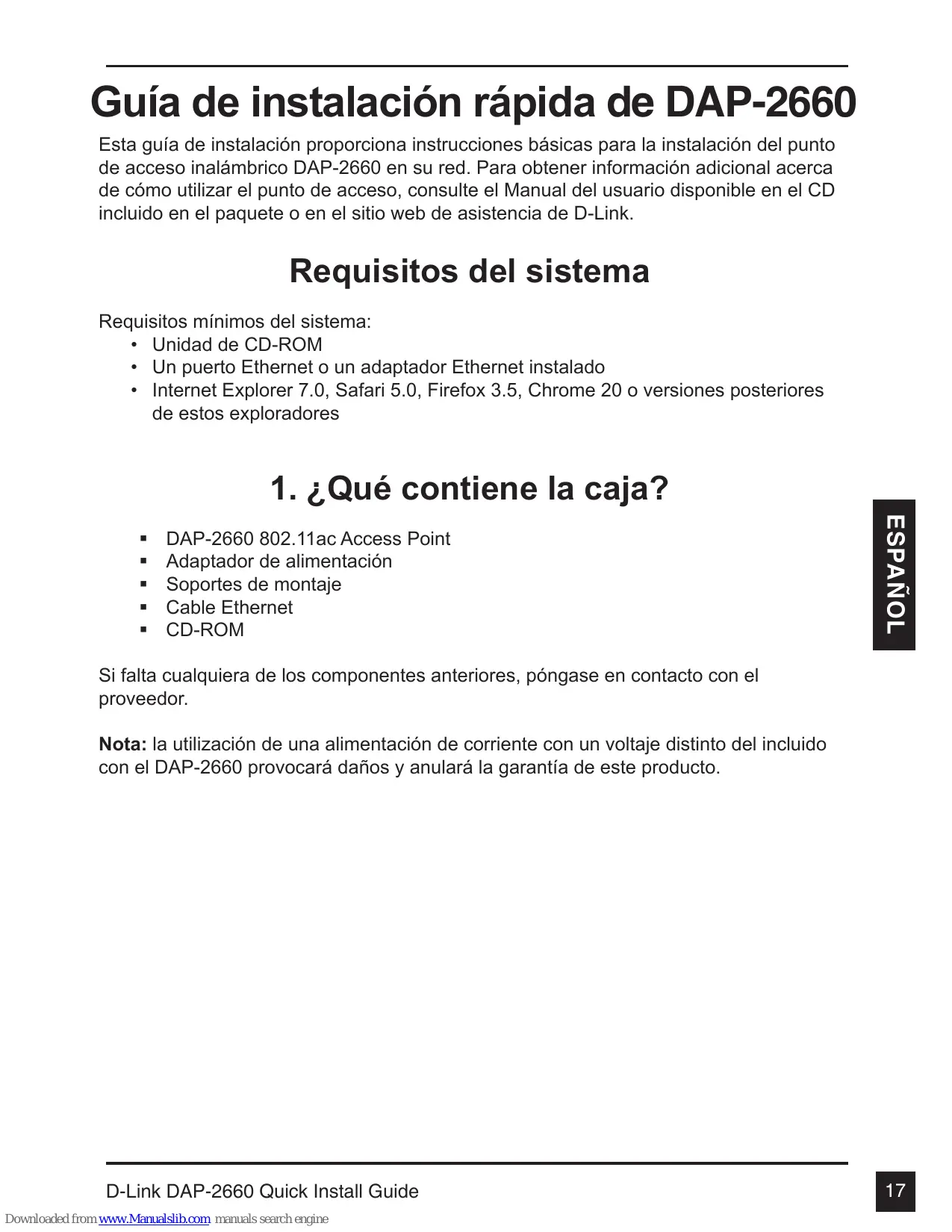

Guide d'installation rapide du dap-2660

Ce guide d'installation fournit les instructions de base pour l'installation du point d'accès sans fil DAP-2660 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation du point d'accès, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance de D-Link.

Configuration système requise

Configuration minimale requise :

• Lecteur de CD-ROM
• Un port Ethernet ou un adaptateur Ethernet installé
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 ou des versions ultérieures de ces navigateurs

1. Contenu de la boîte

• Point d'accès DAP-2660 802.11ac Adaptateur secteur Supports de fixation Câble Ethernet CD-ROM

Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle de votre DAP-2660 l'endommagera et en annulera la garantie.

Voyant lumineux

Voyant d'alimentation/état - bicolore (rouge/vert)

. Clignote en rouge pendant le démarrage ou en cas de dysfonctionnement. Reste allumé en vert lorsque le périphérique est prêt/fonctionne. Reste allumé en rouge en cas d'échec du démarrage. Clignote en vert lors du passage du traffic.

Mise sous tension du point d'accès

Pour alimenter le DAP-2660, vous pouvez procéder de l'une des façons suivantes :

1. Connectez l'adaptateur d'alimentation fourni, OU
2. Branchez une extrémité du câble Ethernet au port LAN du DAP-2660 et l'autre extrémité au port d'un commutateur PoE.

Configuration du point d'accès

Pour configurer et gérer le DAP-2660, vous pouvez procéder de l'une des façons suivantes : 1. Connectez le point d'accès et votre ordinateur directement à l'aide d'un câble Ethernet droit. Gérez le point d'accès à partir de l'ordinateur.

Assurez-vous que votre ordinateur est configuré avec une adresse IP statique dans le sous-réseau 192.168.0.0/24.

Lancez un navigateur web, saisissez l'adresse IP par défaut du point d'accès (http://192.168.0.50), puis appuyez sur Entrée.

Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture de session sont les suivantes :

Nom d'utilisateur : admin

Mot de passe : (Laissez le champ du mot de passe vide)

1. Connectez le point d'accès et votre ordinateur au même commutateur. Gérez le point d'accès à partir de l'ordinateur.

Saisissez 192.168.0.50, l'adresse IP par défaut du point d'accès, dans le champ d'adresse de votre navigateur.

Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture de session sont les suivantes :

Nom d'utilisateur : admin

Mot de passe : (Laissez le champ du mot de passe vide)

Installation

1. Placez le support de montage sur un mur ou au plafond.

1. Marquez les points où vous allez insérer les vis. Enlevez le support de montage.
2. Percez des trous dans les points marqués et insérez les chevilles en plastique.

1. Utilisez les vis fournies pour fixer le support de montage au mur.

1. Branchez le câble Ethernet au port LAN du point d'accès.
2. Pour fixer le point d'accès au support de montage.

Installation

1. Accrochez deux supports de fixation au panneau du plafond. Assurez-vous que les deux supports sont alignés l’un par rapport à l’autre.

1. Utilisez les vis fournies pour fixer le support de montage au support de fixation du plafond.

Assistance technique

Assistance technique D-Link sur internet: http://www.dlink.com

Assistance technique D-LINK par téléphone : 01 76 54 84 17

Du lundi au vendredi de 9h à 19h (hors jours fériés)

1. Branchez le câble Ethernet au port LAN du point d'accès.
2. Insérez le support mâle du DAP-2660 dans le support femelle du support de montage. Appuyez sur le DAP-2660 et le support de montage jusqu'à ce qu'ils s'enclenchent en place.
