Tipo di prodotto	Punto di accesso wireless
Marca	D-Link
Modello	DAP-2660
Standard Wi-Fi	802.11ac (dual-band)
Velocità massima	1200 Mbps (AC1200)
Porte	1 porta Ethernet 10/100/1000 con PoE
Alimentazione	Alimentatore (5 V/2 A) o PoE 802.3af
Montaggio	Soffitto o parete (staffa di montaggio inclusa)
Led	1 LED bicolore (verde/rosso) per alimentazione/stato
Temperatura di funzionamento	Da 0 °C a 40 °C
Umidità di funzionamento	10% a 90% (senza condensa)
Dimensioni	Circa 200 x 200 x 35 mm
Peso	Circa 300 g
Sicurezza wireless	WPA/WPA2, WEP, filtro MAC
Gestione	Interfaccia Web tramite browser
Requisiti di sistema	Browser moderno (IE 7+, Safari 5+, Firefox 3.5+, Chrome 20+)
Contenuto della confezione	Punto di accesso, alimentatore, cavo Ethernet, staffa di montaggio, CD-ROM
Garanzia	Standard (2 anni)
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Sicurezza	Non esporre a umidità o temperature estreme. Utilizzare solo l'alimentatore fornito.
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare il supporto tecnico per qualsiasi problema.
Supporto	Sito Web: www.dlink.com, Telefono: 01 76 54 84 17 (lun-ven 9-19)

Domande frequenti - DAP-2660 D-LINK

Come ripristinare il DAP-2660 alle impostazioni di fabbrica?

Per ripristinare, tenere premuto il pulsante Reset (situato sulla custodia) per circa 10 secondi finché il LED lampeggia in rosso. Tutte le impostazioni verranno cancellate.

Come accedere all'interfaccia di gestione del DAP-2660?

Collegarsi tramite un browser Web all'indirizzo 192.168.0.50. Utilizzare il nome utente admin e lasciare la password vuota per impostazione predefinita.

Qual è l'indirizzo IP predefinito del DAP-2660?

L'indirizzo IP predefinito è 192.168.0.50. Assicurarsi che il computer sia nella stessa sottorete (192.168.0.x) con maschera 255.255.255.0.

Come alimentare il punto di accesso DAP-2660?

È possibile utilizzare l'alimentatore fornito o alimentarlo tramite PoE (Power over Ethernet) collegando un cavo Ethernet alla porta LAN da uno switch PoE compatibile.

Cosa significa il LED che lampeggia in rosso?

Un lampeggio rosso indica un avvio in corso o un malfunzionamento. Se rimane rosso fisso, il dispositivo non si è avviato correttamente; controllare l'alimentazione e le connessioni.

Come montare il DAP-2660 a soffitto?

Fissare la staffa di montaggio al soffitto utilizzando le viti e i tasselli forniti. Quindi agganciare i supporti al soffitto, collegare il cavo Ethernet alla porta LAN e innestare il punto di accesso sulla staffa fino allo scatto.

Posso utilizzare uno switch PoE standard con il DAP-2660?

Sì, il DAP-2660 supporta lo standard PoE 802.3af. Basta collegare un cavo Ethernet dalla porta PoE dello switch alla porta LAN del dispositivo.

Quali browser sono compatibili con l'interfaccia di gestione?

I seguenti browser sono supportati: Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 o versioni successive.

Come configurare una password amministratore?

Dopo essersi collegati all'interfaccia Web, andare nella sezione Amministrazione o Sistema e modificare il campo 'Password'. Lasciata vuota per impostazione predefinita, ma è fortemente consigliato impostarne una.

Il DAP-2660 supporta la tecnologia mesh?

Il DAP-2660 è un punto di accesso autonomo. Non supporta nativamente il mesh. Per una copertura estesa, utilizzare più punti di accesso cablati o optare per un sistema mesh D-Link.

MANUALE UTENTE DAP-2660 D-LINK

Guide d'installation rapide du dap-2660

Ce guide d'installation fournit les instructions de base pour l'installation du point d'accès sans fil DAP-2660 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation du point d'accès, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance de D-Link.

Configuration système requise

Configuration minimale requise :

• Lecteur de CD-ROM
• Un port Ethernet ou un adaptateur Ethernet installé
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 ou des versions ultérieures de ces navigateurs

1. Contenu de la boîte

• Point d'accès DAP-2660 802.11ac Adaptateur secteur Supports de fixation Câble Ethernet CD-ROM

Contactez immédiatement votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle de votre DAP-2660 l'endommagera et en annulera la garantie.

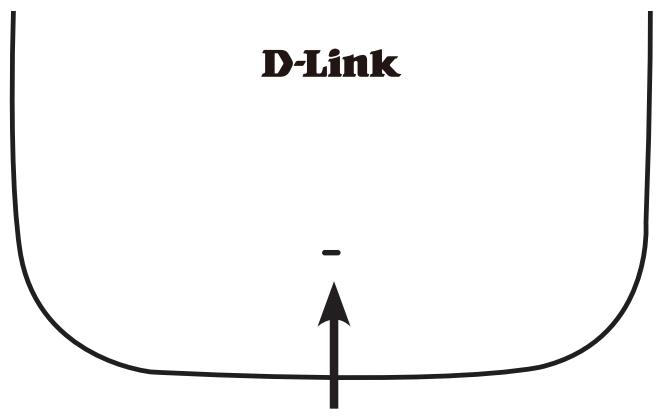

Voyant lumineux

Voyant d'alimentation/état - bicolore (rouge/vert)

. Clignote en rouge pendant le démarrage ou en cas de dysfonctionnement. Reste allumé en vert lorsque le périphérique est prêt/fonctionne. Reste allumé en rouge en cas d'échec du démarrage. Clignote en vert lors du passage du traffic.

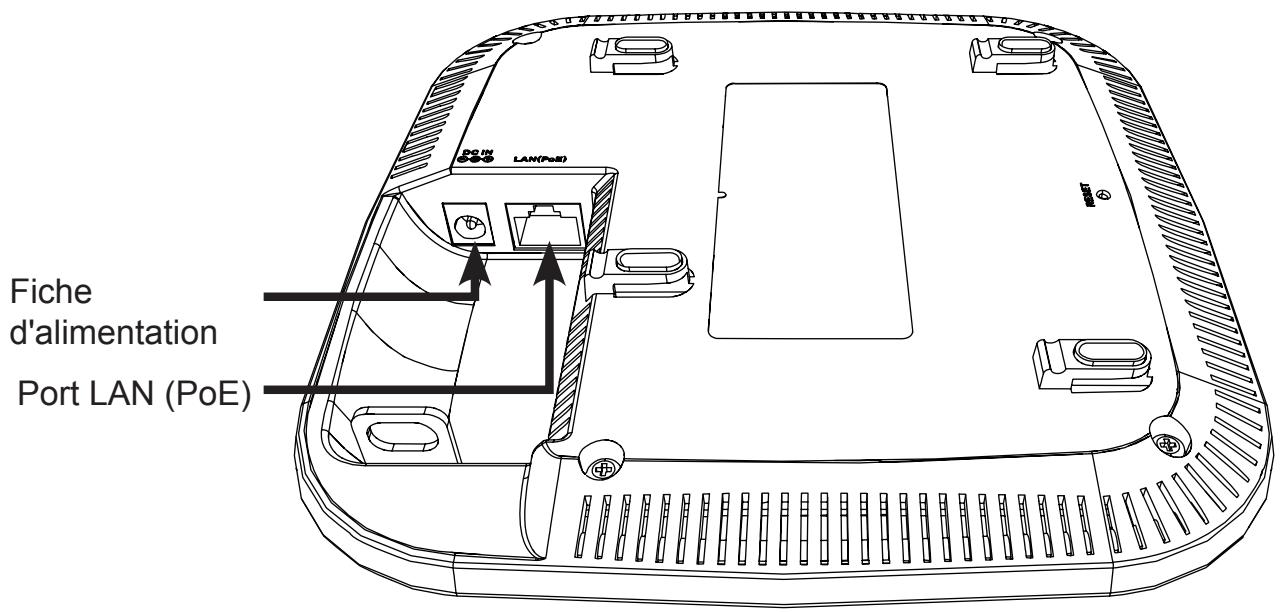

Mise sous tension du point d'accès

Pour alimenter le DAP-2660, vous pouvez procéder de l'une des façons suivantes :

1. Connectez l'adaptateur d'alimentation fourni, OU
2. Branchez une extrémité du câble Ethernet au port LAN du DAP-2660 et l'autre extrémité au port d'un commutateur PoE.

Configuration du point d'accès

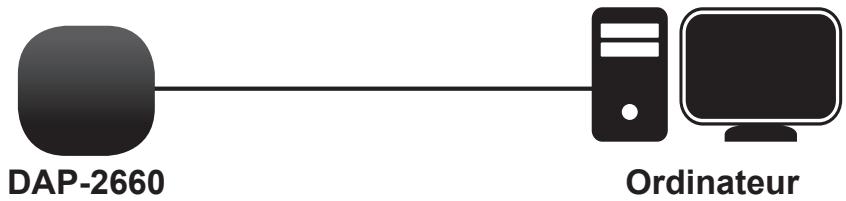

Pour configurer et gérer le DAP-2660, vous pouvez procéder de l'une des façons suivantes : 1. Connectez le point d'accès et votre ordinateur directement à l'aide d'un câble Ethernet droit. Gérez le point d'accès à partir de l'ordinateur.

Assurez-vous que votre ordinateur est configuré avec une adresse IP statique dans le sous-réseau 192.168.0.0/24.

Lancez un navigateur web, saisissez l'adresse IP par défaut du point d'accès (http://192.168.0.50), puis appuyez sur Entrée.

Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture de session sont les suivantes :

Nom d'utilisateur : admin

Mot de passe : (Laissez le champ du mot de passe vide)

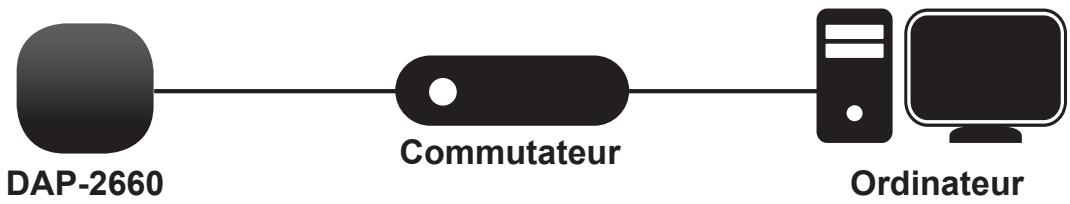

1. Connectez le point d'accès et votre ordinateur au même commutateur. Gérez le point d'accès à partir de l'ordinateur.

Saisissez 192.168.0.50, l'adresse IP par défaut du point d'accès, dans le champ d'adresse de votre navigateur.

Connectez-vous à la page d'administration Web. Par défaut, les informations d'ouverture de session sont les suivantes :

Nom d'utilisateur : admin

Mot de passe : (Laissez le champ du mot de passe vide)

Installation

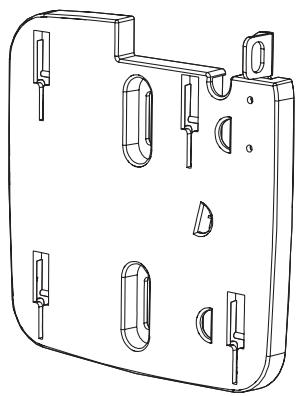

1. Placez le support de montage sur un mur ou au plafond.

1. Marquez les points où vous allez insérer les vis. Enlevez le support de montage.

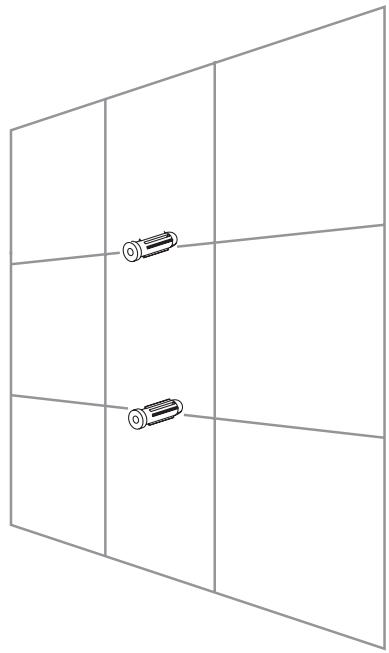

2. Percez des trous dans les points marqués et insérez les chevilles en plastique.

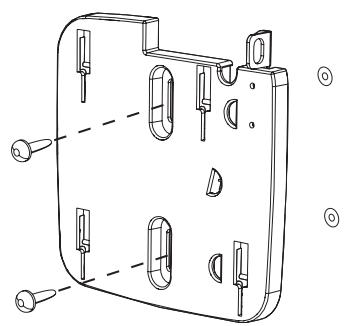

1. Utilisez les vis fournies pour fixer le support de montage au mur.

1. Branchez le câble Ethernet au port LAN du point d'accès.
2. Pour fixer le point d'accès au support de montage.

Installation

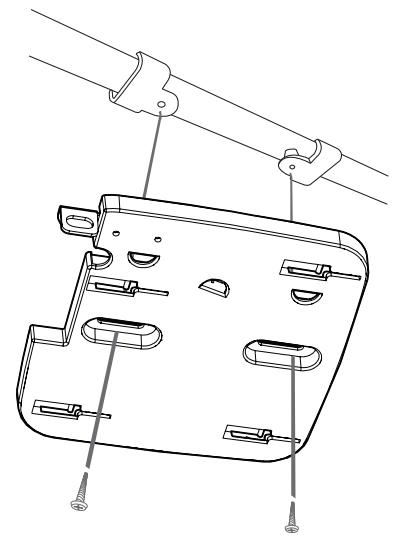

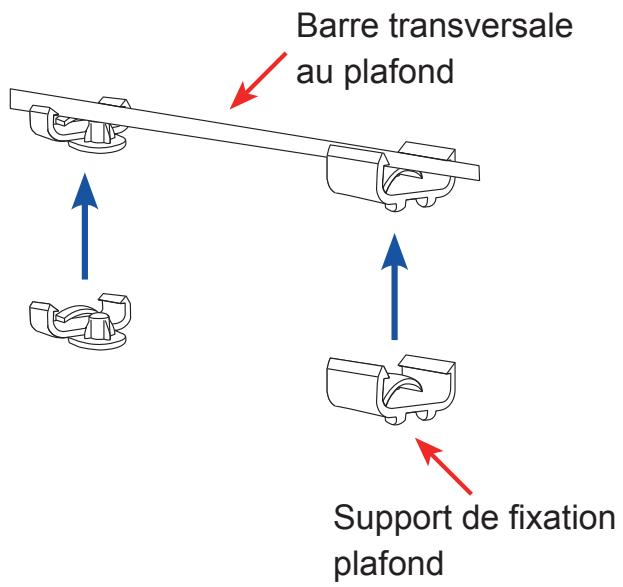

1. Accrochez deux supports de fixation au panneau du plafond. Assurez-vous que les deux supports sont alignés l’un par rapport à l’autre.

1. Utilisez les vis fournies pour fixer le support de montage au support de fixation du plafond.

Assistance technique

Assistance technique D-Link sur internet: http://www.dlink.com

Assistance technique D-LINK par téléphone : 01 76 54 84 17

Du lundi au vendredi de 9h à 19h (hors jours fériés)

1. Branchez le câble Ethernet au port LAN du point d'accès.

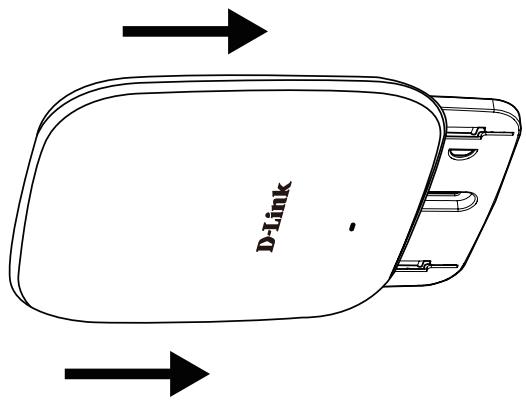

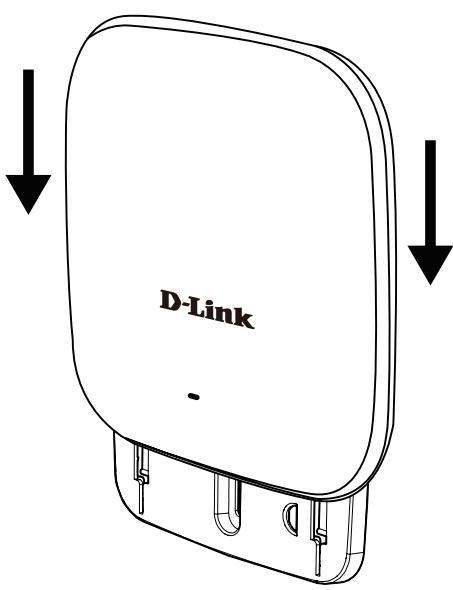

2. Insérez le support mâle du DAP-2660 dans le support femelle du support de montage. Appuyez sur le DAP-2660 et le support de montage jusqu'à ce qu'ils s'enclenchent en place.
