MANUALE UTENTE DAP-3410 D-LINK

Il modello DAP-3310 è un punto di accesso a singola banda da 2,4 GHz; DAP-3410 è un punto di accesso a singola banda da 5 GHz. I modelli DAP-3310 e DAP-3410 supportano lo standard IPX6 di resistenza ad acqua e polvere. In ambienti con condizioni atmosferiche rigide, si consiglia di installare il punto di accesso al riparo sotto un tetto, una pensilina o in un contenitore resistente alle intemperie. Requisiti minimi di sistema -- Computer dotato di sistema operativo Windows, Mac OS o Linux e scheda Ethernet installata

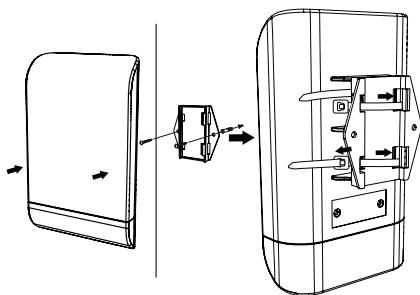

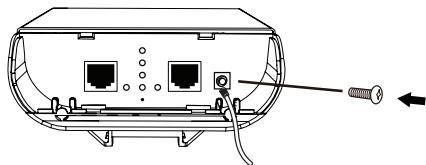

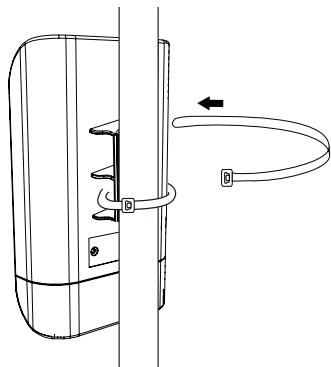

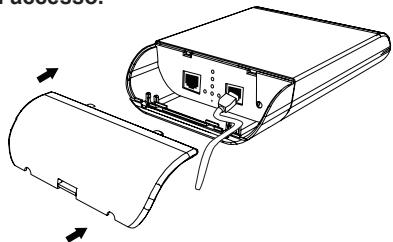

Il cavo Ethernet non è incluso nella confezione. PASSO 2: installazione del punto di accesso su un'asta o a parete 2A: installazione su asta -- Internet Explorer 7, Mozilla Firefox 12.0, Safari 4.0, o Chrome 20.0 o versioni più recenti Contenuto della confezione -- Punto di accesso esterno N wireless DAP-3310/DAP-3410 -- Iniettore PoE -- Adattatore di alimentazione (48 V/0,5 A) -- Montaggio su asta (non scollegabile) 2B: installazione a parete -- Montaggio a parete -- Due fascette di montaggio in plastica ITALIANO Se uno o più degli articoli sopra elencati risultano mancanti, rivolgersi al rivenditore. 14 D-Link DAP-3310/DAP-3410 Quick Install Guide PASSO 3: collegamento del cavo di messa a terra È consigliata l'installazione di un cavo di messa a terra4 per proteggere il dispositivo da fulmini e accumulo di elettricità statica.

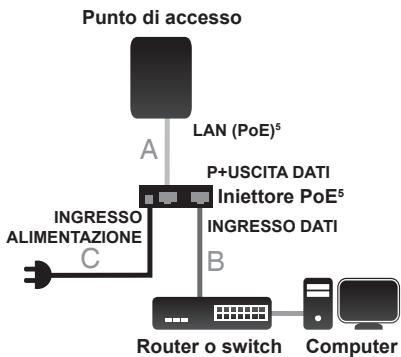

Il cavo di messa a terra non è incluso nella confezione. Si consiglia di utilizzare un cavo di messa a terra da 16 a 18 AWG. PASSO 4: collegamento del punto di accesso alla rete Punto di accesso

INGRESSO ALIMENTAZIONE

Iniettore PoE5 INGRESSO DATI Configurazione Per la configurazione del punto di accesso in locale, collegare un PC alla porta di INGRESSO DATI dell'iniettore PoE mediante un cavo Ethernet. A. Assegnare un indirizzo IP statico al PC presente nello stesso segmento di rete del dispositivo. L'indirizzo IP predefinito di questa unità è 192.168.0.50; è possibile scegliere qualsiasi indirizzo compreso tra 192.168.0.1 e

192.168.0.254, tranne 192.168.0.50.

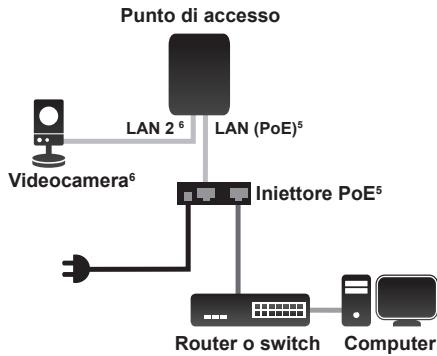

B. Aprire un browser Web e accedere all'indirizzo http://192.168.0.50. Immettere admin come nome utente e lasciare il campo della password vuoto per accedere all'interfaccia utente Web. A questo punto è possibile configurare il punto di accesso utilizzando l'interfaccia utente Web. Passthrough PoE

sull'iniettore PoE e collegare quest'ultimo a una presa elettrica. Punto di accesso Computer Questo prodotto utilizza un design PoE proprietario e può essere utilizzato esclusivamente con l'iniettore PoE in dotazione. LAN 2 6 Videocamera6 LAN (PoE)5 Iniettore PoE5 A. Collegare il cavo Ethernet connesso al punto di accesso durante il PASSO 1 alla porta P+USCITA DATI sull'iniettore PoE. C. Collegare l'adattatore di alimentazione al connettore contrassegnato con INGRESSO ALIMENTAZIONE Router o switch

Computer La porta LAN 2 può essere collegata alle videocamere D-Link che richiedono fino a 7 watt, come i modelli DCS-3716, DCS-6113 e DCS‑7110. Può inoltre essere collegata a un router o a un switch. D-Link DAP-3310/DAP-3410 Quick Install Guide 15 ITALIANO B. Collegare un cavo Ethernet da un router, un switch o un PC alla porta INGRESSO DATI dell'iniettore PoE. A. Accendere il punto di accesso mediante il kit PoE (come indicato al PASSO 4) e collegare la videocamera alla porta LAN B. Effettuare l'accesso all'interfaccia utente Web e abilitare Passthrough PoE in manutenzione per accendere la videocamera.6 Supporto Tecnico http://dlink.com Supporto Tecnico dal lunedì al venerdì dalle ore

9.00 alle ore 19.00 con orario continuato

Telefono: 02 87366396 Ver. 1.10(EU) 2013/08/26
