| Produkttyp | Außen-WLAN-Access-Point |
| Marke | D-Link |
| Modell | DAP-3410 |
| Frequenzband | 5 GHz (Einzelband) |
| WLAN-Standard | Wi-Fi N (802.11n) |
| Abmessungen (ca.) | 200 x 160 x 50 mm |
| Gewicht (ca.) | 400 g |
| Stromversorgung | 48 V Gleichstrom über mitgelieferten PoE-Injektor (0,5 A) |
| Schutzart | IPX6 (wasserdicht und staubdicht) |
| Anschlüsse | 1 LAN-Anschluss (PoE) + 1 LAN-Anschluss 2 (mit PoE-Ausgang max. 7 W) |
| Hauptfunktionen | Außen-WiFi-N-Access-Point, Wand- oder Mastmontage, Unterstützung von AirPlay, Verwaltung über Weboberfläche (Standard-IP 192.168.0.50) |
| WLAN-Sicherheit | WPA/WPA2, WEP |
| Mindestanforderungen | Windows, Mac OS oder Linux, moderner Browser |
| Lieferumfang | Access-Point, PoE-Injektor, Netzteil, Wand- und Mastmontagehalterung, Kabelbinder |
| Erdung | Empfohlen (Draht 16-18 AWG nicht im Lieferumfang) |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch reinigen, keine Flüssigkeiten verwenden |
| Reparierbarkeit | Keine Ersatzteile aufgeführt; für Reparaturen D-Link-Support kontaktieren |
| Betriebstemperatur | Nicht angegeben, aber für den Außeneinsatz konzipiert |
| Garantie | Siehe Herstellerbedingungen |
| Technischer Support | Website: http://dlink.com, Tel.: 01 76 54 84 17 (Mo-Fr 9-19 Uhr) |
Häufig gestellte Fragen - DAP-3410 D-LINK
Benutzerfragen zu DAP-3410 D-LINK
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Drahtloser Zugangspunkt kostenlos im PDF-Format! Finden Sie Ihr Handbuch DAP-3410 - D-LINK und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DAP-3410 von der Marke D-LINK.
BEDIENUNGSANLEITUNG DAP-3410 D-LINK

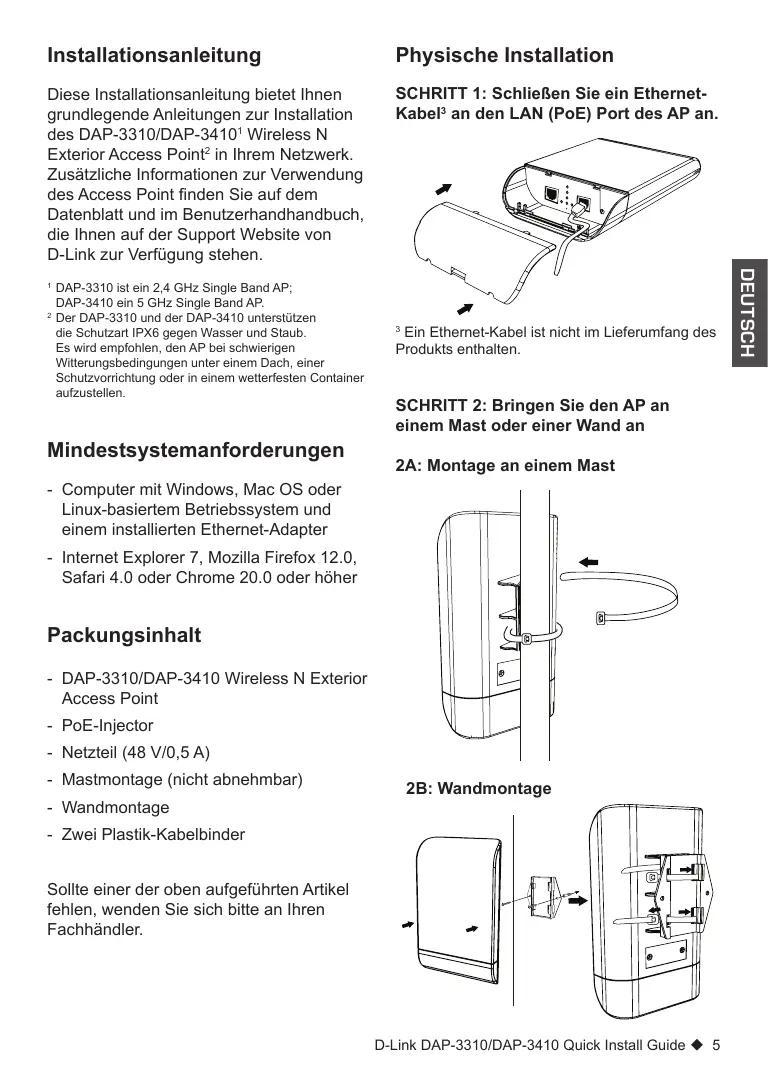

Installationsanleitung
Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des DAP-3310/DAP-3410 ^1 Wireless N Exterior Access Point ^2 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung des Access Point finden Sie auf dem Datenblatt und im Benutzerhandhandbuch, die Ihnen auf der Support Website von D-Link zur Verfügung stehen.
^1 DAP-3310 ist ein 2,4 GHz Single Band AP; DAP-3410 ein 5 GHz Single Band AP.
^2 Der DAP-3310 und der DAP-3410 unterstützen die Schutzart IPX6 gegen Wasser und Staub. Es wird empfohlen, den AP bei schwierigen Witterungsbedingungen unter einem Dach, einer Schutzvorrichtung oder in einem wetterfesten Container aufzustellen.
Mindestsystemanforderungen
- Computer mit Windows, Mac OS oder Linux-basiertem Betriebssystem und einem installierten Ethernet-Adapter
- Internet Explorer 7, Mozilla Firefox 12.0, Safari 4.0 oder Chrome 20.0 oder höher
Packungsinhalt
- DAP-3310/DAP-3410 Wireless N Exterior Access Point
- PoE-Injector
- Netzteil (48 V/0,5 A)
- Mastmontage (nicht abnehmbar)
- Wandmontage
- Zwei Plastik-Kabelbinder
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.
Physische Installation

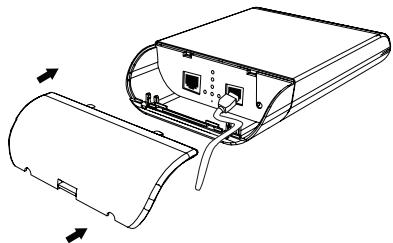

SCHRITT 1: Schließen Sie ein Ethernet-Kabel ^3 an den LAN (PoE) Port des AP an.
^3 Ein Ethernet-Kabel ist nicht im Lieferumfang des Produkts enthalten.
SCHRITT 2: Bringen Sie den AP an einem Mast oder einer Wand an

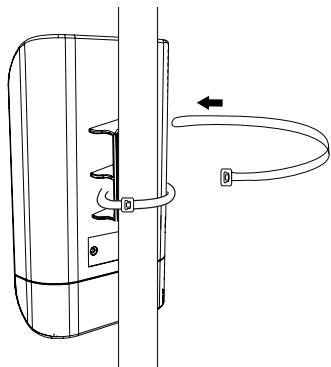

2A: Montage an einem Mast

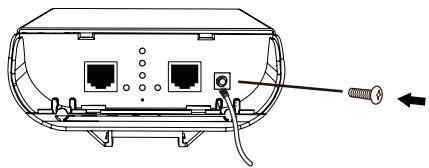

SCHRITT 3: Erdungskabel anschließen
Zum Schutz Ihres Geräts vor Blitzschlägen und vor elektrostatischer Aufladung wird die Verwendung eines Erdungskabels ^4 empfohlen.
^4 Ein Erdungskabel ist nicht im Lieferumfang des Produkts enthalten. Die Verwendung eines Erdungskabels (AWG 16 (1,29 mm) bis 18 (1,024 mm) - amerikanischer Standard für den Kabelquerschnitt) wird empfohlen.

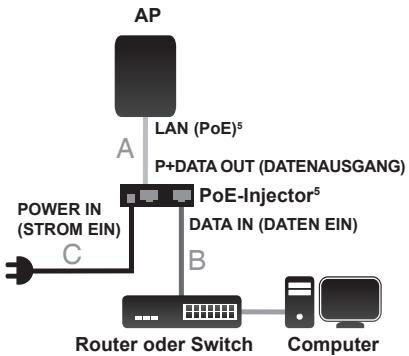

SCHRITT 4: Verbinden Sie den AP mit Ihrem Netzwerk
^5 Dieses Produkt nutzt ein proprietäres PoE-Design und kann nur mit dem im Lieferumfang des Produkts enthaltenen PoE-Injector verwendet werden.
A. Schließen Sie das in SCHRITT 1 an den AP angeschlossene Ethernet-Kabel an den P+DATA OUT Port am PoE-Injector an.
B. Schließen Sie ein Ethernet-Kabel von einem Router, Switch oder PC an den DATA IN Port am PoE-Injector an.
C. Schließen Sie das Netzteil an den mit POWER IN gekennzeichneten Steckeranschluss am PoE-Injector an und stecken Sie das Netzteil in eine Steckdose.
Konfiguration
Wenn Sie den AP lokal konfigurieren, schließen Sie mithilfe eines Erhernet-Kabels einen PC an den PoE-Injector DATA IN Port an.
A. Weisen Sie Ihrem PC, der sich im gleichen Netzwerksegment wie das Gerät befindet, eine statische IP-Adresse zu. Da die standardmäßige IP-Adresse dieser Einheit 192.168.0.50 ist, können Sie eine beliebige Adresse zwischen 192.168.0.1 bis 192.168.0.254 (außer 192.168.0.50) wählen.
B. Öffnen Sie einen Webbrowser und rufen Sie http://192.168.0.50 auf. Geben Sie admin als Benutzernamen ein und lassen Sie das Kennwortfeld leer, um sich auf der webbasierten Benutzeroberfläche anzumelden. Sie können nun den AP über die webbasierte Benutzeroberfläche konfigurieren.

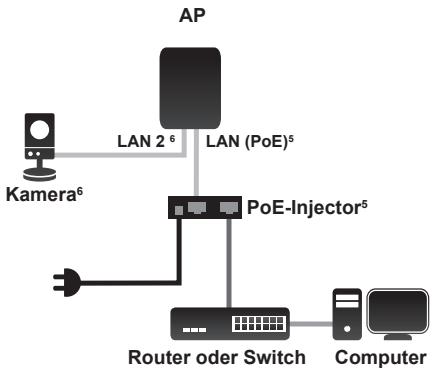

PoE Passthrough
^6 Der LAN 2 Port kann mit D-Link Kameras verbunden werden, die bis zu 7 Watt erfordern, wie z. B. die DCS-3716, DCS-6113 und die DCS-7110. Er kann auch mit einem Router oder Switch verbunden werden.
A. Schalten Sie den AP über das PoE Kit (wie in SCHRITT 4) ein und schließen Sie die Kamera an den LAN 2 Port an.
B. Melden Sie sich auf der webbasierten Benutzeroberfläche an und aktivieren Sie PoE Passthrough in der Wartungs- und Verwaltungsfunktion (Maintenance), um die Kamera einzuschalten. ^6
Technische Unterstützung
Deutschland: Web: http://dlink.com
Telefon: +49(0)1805 2787 0,14 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://dlink.com
Telefon: +43(0)820 480084 0,116 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://dlink.com
Telefon: +41(0)848 331100 0,08 CHF pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
