DAP-2660 - Drahtloser Zugangspunkt D-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloser Zugangspunkt
Marke	D-Link
Modell	DAP-2660
Wi-Fi-Standard	802.11ac (Dualband)
Maximale Datenrate	1200 Mbit/s (AC1200)
Anschlüsse	1 Ethernet-Port 10/100/1000 mit PoE
Stromversorgung	Netzadapter (5 V/2 A) oder PoE 802.3af
Montage	Decke oder Wand (Befestigungsmaterial im Lieferumfang)
Anzeigen	1 zweifarbige LED (grün/rot) für Strom/Status
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Abmessungen	Ca. 200 x 200 x 35 mm
Gewicht	Ca. 300 g
Drahtlossicherheit	WPA/WPA2, WEP, MAC-Filter
Verwaltung	Weboberfläche über Browser
Systemvoraussetzungen	Moderner Browser (IE 7+, Safari 5+, Firefox 3.5+, Chrome 20+)
Lieferumfang	Access Point, Netzadapter, Ethernet-Kabel, Befestigungsmaterial, CD-ROM
Garantie	Standard (2 Jahre)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Nur den mitgelieferten Adapter verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Problemen den technischen Support kontaktieren.
Support	Website: www.dlink.com, Telefon: [phone] (Mo-Fr 9-19 Uhr)

Häufig gestellte Fragen - DAP-2660 D-LINK

Wie setze ich den DAP-2660 auf die Werkseinstellungen zurück?

Um zurückzusetzen, halten Sie die Reset-Taste (am Gehäuse) etwa 10 Sekunden lang gedrückt, bis die LED rot blinkt. Alle Einstellungen werden gelöscht.

Wie greife ich auf die Verwaltungsoberfläche des DAP-2660 zu?

Verbinden Sie sich über einen Webbrowser mit der Adresse 192.168.0.50. Verwenden Sie den Benutzernamen admin und lassen Sie das Passwort standardmäßig leer.

Wie lautet die Standard-IP-Adresse des DAP-2660?

Die Standard-IP-Adresse ist 192.168.0.50. Stellen Sie sicher, dass Ihr Computer im selben Subnetz (192.168.0.x) mit einer Maske von 255.255.255.0 liegt.

Wie versorge ich den DAP-2660 Access Point mit Strom?

Sie können den mitgelieferten Netzadapter verwenden oder ihn über PoE (Power over Ethernet) versorgen, indem Sie ein Ethernet-Kabel von einem kompatiblen PoE-Switch an den LAN-Port anschließen.

Was bedeutet die rot blinkende LED?

Ein rotes Blinken zeigt einen Startvorgang oder eine Fehlfunktion an. Wenn es dauerhaft rot leuchtet, wurde das Gerät nicht ordnungsgemäß gestartet; überprüfen Sie die Stromversorgung und die Verbindungen.

Wie montiere ich den DAP-2660 an der Decke?

Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben und Dübeln an der Decke. Hängen Sie dann die Befestigungshalterungen an der Decke ein, schließen Sie das Ethernet-Kabel an den LAN-Port an und setzen Sie den Access Point auf die Halterung, bis er einrastet.

Kann ich einen Standard-PoE-Switch mit dem DAP-2660 verwenden?

Ja, der DAP-2660 unterstützt den PoE 802.3af-Standard. Schließen Sie einfach ein Ethernet-Kabel von einem PoE-Port Ihres Switches an den LAN-Port des Geräts an.

Welche Browser sind mit der Verwaltungsoberfläche kompatibel?

Die folgenden Browser werden unterstützt: Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 oder höher.

Wie richte ich ein Administrator-Passwort ein?

Nachdem Sie sich an der Weboberfläche angemeldet haben, gehen Sie zum Bereich Administration oder System und ändern Sie das Feld 'Passwort'. Standardmäßig leer lassen, aber es wird dringend empfohlen, eines festzulegen.

Unterstützt der DAP-2660 die Mesh-Technologie?

Der DAP-2660 ist ein eigenständiger Access Point. Er unterstützt nativ kein Mesh. Für eine erweiterte Abdeckung verwenden Sie mehrere kabelgebundene Access Points oder entscheiden Sie sich für ein D-Link Mesh-System.

BEDIENUNGSANLEITUNG DAP-2660 D-LINK

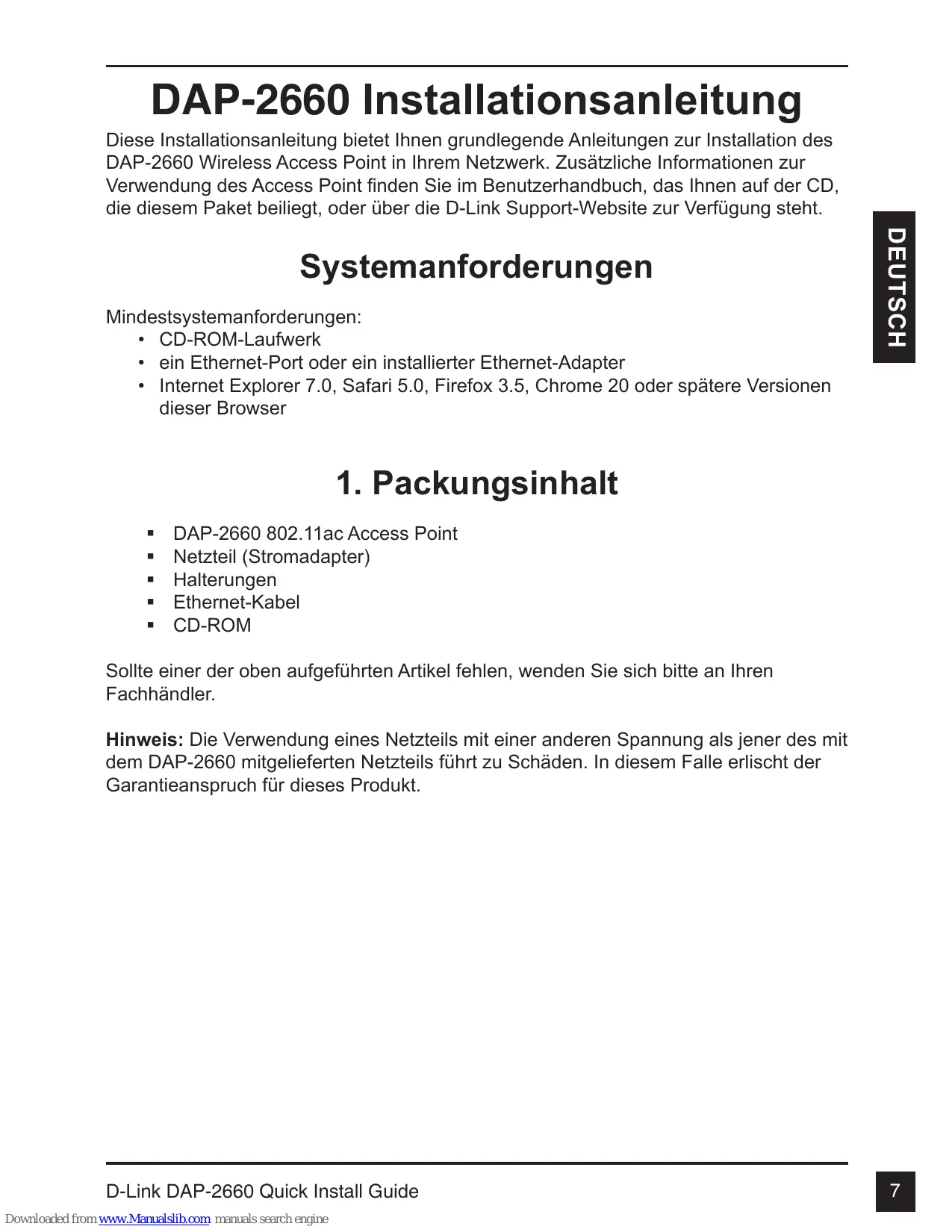

DAP-2660 Installationsanleitung

These Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des DAP-2660 Wireless Access Point in Ihrm Netzwerk. Zusätzliche Informationen zur Verwendung des Access Point finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die thisem Paket beiliegt, oder über die D-Link Support-Website zur Verfugung stehen.

Systemanforderungen

Mindestsystemanforderungen:

• CD-ROM-Laufwerk
• ein Ethernet-Port oder ein installerierter Ethernet-Adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 oder später Versionen dieser Browser

1. Packungsinhalt

DAP-2660 802.11ac Access Point
- Netzteil (Stromadapter)
- Halterungen
- Ethernet-Kabel
CD-ROM

Sollte einer der oben aufgeführten Antikel fehlen, wenden Sie sichitte an ihren Fachhändler.

Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als jener des mit dem DAP-2660 mitgelieferten Netzteils führt zu Schäden. In thislem Falle erlischt der Garantieanspruch fur thesees Produkt.

2. Hardware-Überblick

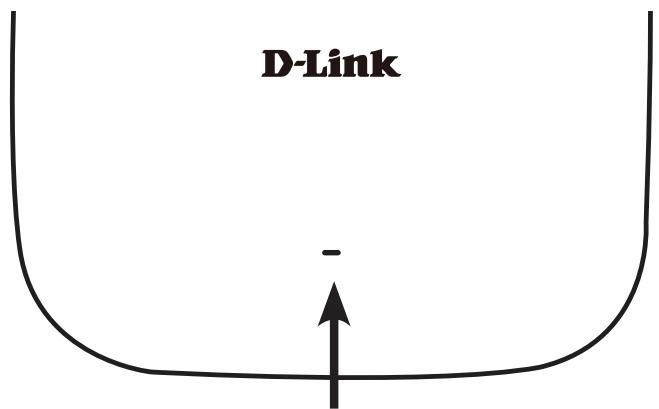

LED

Betriebsanzeige-/Status-LED - Zweifarbige LED-Anzeige (Rot/Grün)

Blinkt rot während Kaltstart oder Störung

. Durchgehend grün bei Betriebsbereitschaft/Betrieb
1. Durchgehend rot bei fehlgeschlagenem Hochfahrvorgang
. Blinkt grun bei durchlaufendem Datenverkehr.

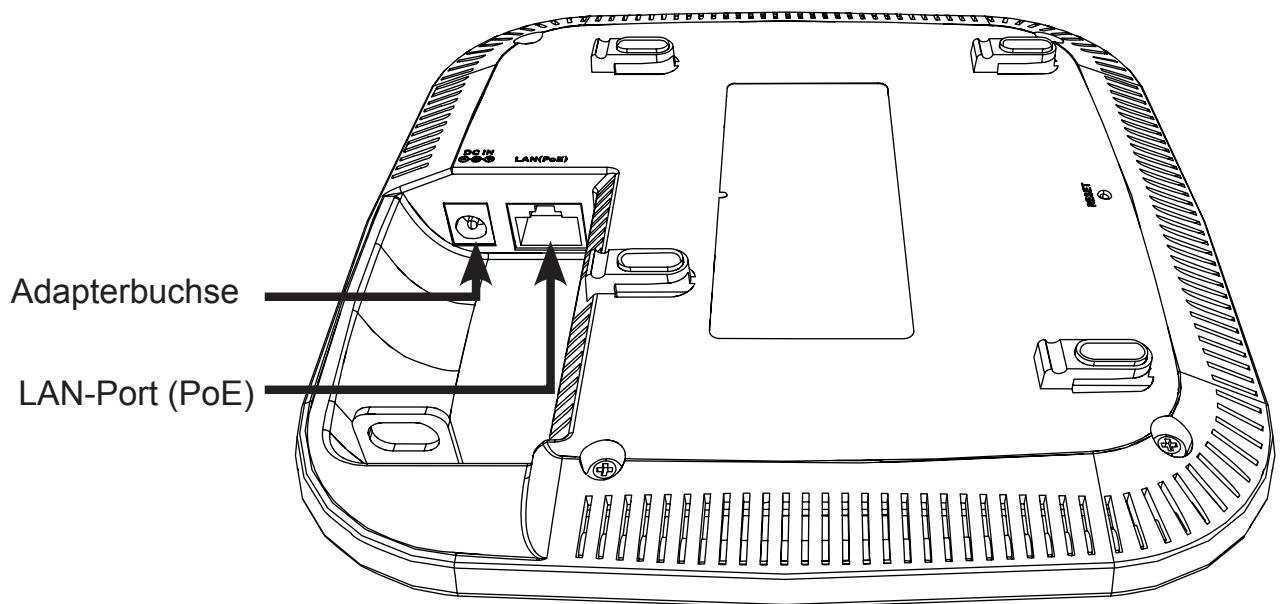

Schnittstellen

3. Installation

Access Point - Stromzufuhr

Zur Stromversorgung des DAP-2660 wahlen Sie EINE der folgenden Optionen:

1. Schließen Sie das mitgelieferte Netzteil (Stromadapter) an das Gerät an ODER
2. Stecken Sie ein Ende Ihr's Ethernet-Kabels in den LAN-Port des DAP-2660 und das andere Ende in einen Port an einem PoE-Switch.

Access Point - Konfiguration

Um ihren DAP-2660 einzurichten und zu verhalten, verwenden Sie eine der folgenden Methoden:

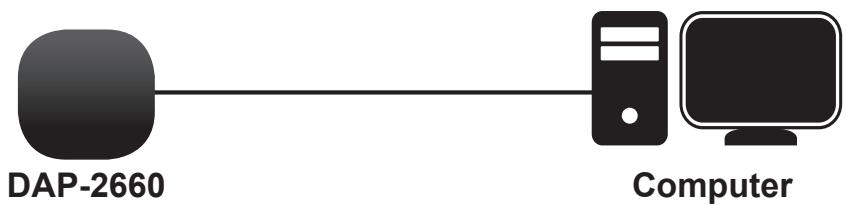

1. Verbinden Sie den Access Point und ihren Computer direkt über ein Straight-Through-Kabel (1:1 Kabel) Ethernet-Kabel miteinander. Verwaltung des Access Point über ihren Computer.

Stellen Sie sicher, dass Ihr Computer mit einer staatlichen IP-Adresse im Subnetz 192.168.0.0/24 konfiguriert ist.

Öffnen Sie einen Webbrowser, geben Sie die Standard-IP-Adresse des Access Point (http://192.168.0.50) ein und drücken Sie dann auf die Eingabetaste.

Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen Anmeldeinformationen lauten:

Username (Benutzname): admin

Password (Kennwort): (Lassen Sie das Feld leer)

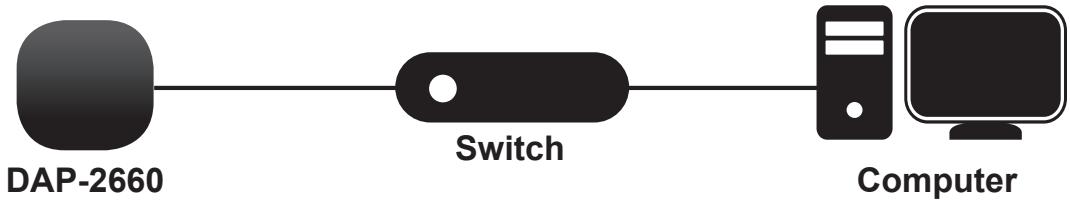

1. Schlieben Sie den Access Point und ihren Computer an den gleichen Switch an. Führten Sie die Verwaltungsaufgaben für den Access Point von ihrem Computer aus durch.

Geben Sie in der Adresszeile Ihres Browsers 192.168.0.50 ein. Das ist die Standard-IP-Adresse des Access Point.

Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen Anmeldeinformationen lauten:

Password (Kennwort): (Lassen Sie das Feld leer)

Massive Wand oder Decke

Installation

1. Bestimmen Sie einen Platz für die Montagehalterung an einer Wand oder Decke.

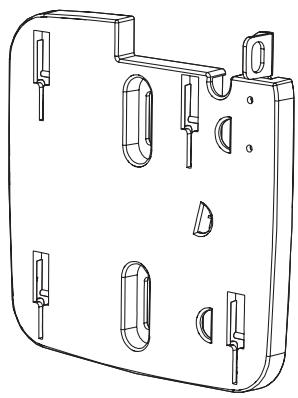

1. Markieren Sie die Punkte, an denen die Schrauben angebracht werden sollen. Entnehmen Sie den Befestigungsring der Verpackung.

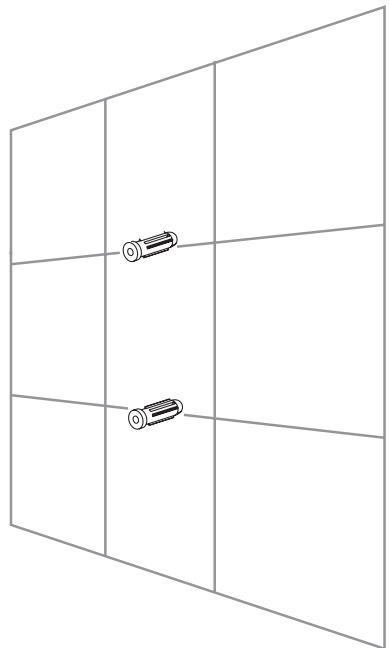

2. Bohren Sie LÖcher an den von Ihnengekennzeichneten Stellen und setzen Sie die Plastikdüb in die Bohrlocher ein.

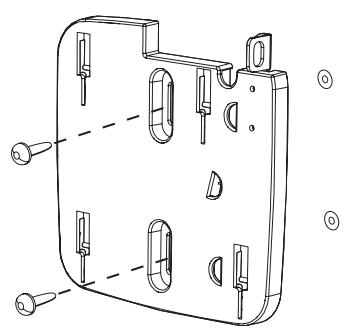

1. Bringen Sie den Befestigungsring mithilfe der mitgelieferten Schrauben an der Wand an.

1. Stecken Sie das Ethernet-Kabel in den LAN-Port am Access Point.

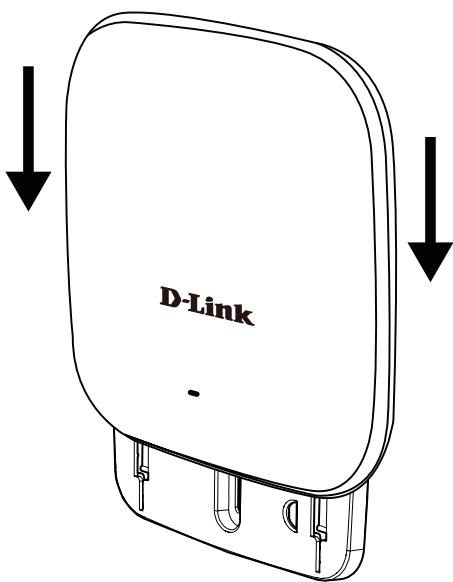

2. Bringen Sie den Access Point auf der Halterung an.

Montage mithilfe einer Deckenhalterung

Installation

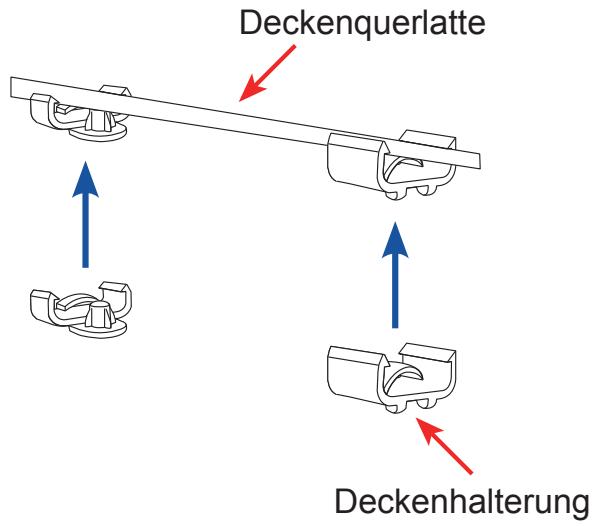

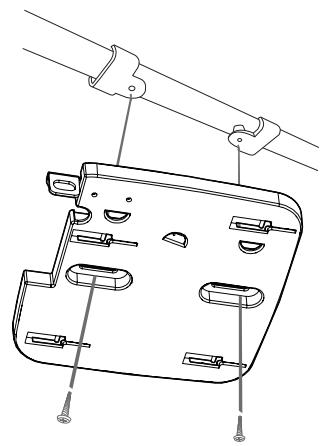

1. Bringen Sie zwei Deckenbügelhalterungen an den Deckenpaneelen bzw. Querlatten an. Stellen Sie safer, dass die beiden Bügelhalterungen entsprechend ausgerichtet sind.

1. Bringen Sie den Befestigungsring mithilfe der mitgelieferten Schrauben an der Deckenhalterung an.

1. Stecken Sie das Ethernet-Kabel in den LAN-Port am Access Point.

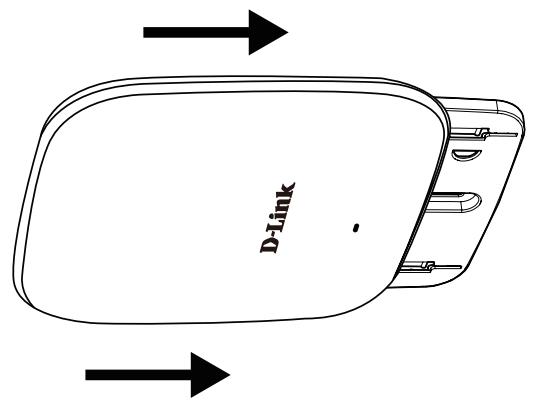

2. Setzen Sie die Steckhalterungselemente des DAP-2660 auf die Einstecklöcher der Montagehalterung. Schieben und klichen Sie den DAP-2660 und die Montagehalterung zum Einrasten in der vorgesehen Position zusammen.
