| Tipo de producto | Punto de acceso inalámbrico exterior |
| Marca | D-Link |
| Modelo | DAP-3410 |
| Banda de frecuencia | 5 GHz (banda única) |
| Estándar inalámbrico | Wi-Fi N (802.11n) |
| Dimensiones (aprox.) | 200 x 160 x 50 mm |
| Peso (aprox.) | 400 g |
| Alimentación | 48 V CC mediante inyector PoE incluido (0,5 A) |
| Índice de protección | IPX6 (resistente al agua y al polvo) |
| Puertos | 1 puerto LAN (PoE) + 1 puerto LAN 2 (con salida PoE 7 W máx.) |
| Funciones principales | Punto de acceso WiFi N exterior, montaje en pared o sobre poste, soporte de airPlay, gestión a través de interfaz web (IP por defecto 192.168.0.50) |
| Seguridad inalámbrica | WPA/WPA2, WEP |
| Configuración mínima | Windows, Mac OS o Linux, navegador moderno |
| Contenido de la caja | Punto de acceso, inyector PoE, adaptador de corriente, fijación para pared y poste, ataduras plásticas |
| Puesta a tierra | Recomendada (cable 16-18 AWG no incluido) |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco, no usar líquidos |
| Reparabilidad | No hay piezas de repuesto listadas; contactar al soporte de D-Link para cualquier reparación |
| Temperatura de funcionamiento | No especificado, pero diseñado para uso exterior |
| Garantía | Ver condiciones del fabricante |
| Soporte técnico | Sitio web: http://dlink.com, Tel: 01 76 54 84 17 (lun-vie 9h-19h) |
Preguntas frecuentes - DAP-3410 D-LINK
Preguntas de los usuarios sobre DAP-3410 D-LINK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Punto de acceso inalámbrico en formato PDF gratis! Encuentra tus instrucciones DAP-3410 - D-LINK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DAP-3410 de la marca D-LINK.
MANUAL DE USUARIO DAP-3410 D-LINK
Guía de instalación rápida
Esta guía de instalación proporciona instrucciones básicas para la instalación del DAP-3310/DAP-3410 ^1 Wireless N Exterior Access Point ^2 en su red. Para obtener información adicional acerca de cómo utilizar el punto de acceso, consulte la hoja informativa y el manual del usuario disponible en el sitio web de soporte de D-Link.
^1 DAP-3310 es un AP de banda única de 2,4 GHz; DAP-3410 es un AP de banda única de 5 GHz.
^2 El DAP-3310 y el DAP-3410 cumplen la norma IPX6 sobre impermeabilidad/resistencia al polvo. Se recomienda colocar el AP bajo un techo, cubierta o en un contenedor impermeable si se encuentra en ambientes metereológicos extremos.
Requisitos mínimos del sistema
- Ordenador con sistema operativo basado en Windows, Mac OS o Linux y un adaptador Ethernet instalado
- Internet Explorer 7, Mozilla Firefox 12.0, Safari 4.0, Chrome 20.0 o posterior
¿Qué contiene la caja?
- DAP-3310/DAP-3410 Wireless N Exterior Access Point
- Invector PoE
- Adaptador de alimentación (48 V/0,5 A)
- Montaje para poste (no desmontable)
- Montaje para pared
- Dos bridas de montaje de plástico
Si falta cualquiera de los componentes anteriores, póngase en contacto con el proveedor.
Instalación física

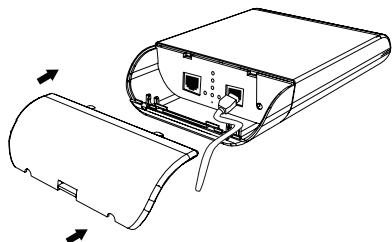

PASO 1: conectar un cable ^3 Ethernet al puerto LAN (PoE) del AP.
^3 En el paquete no se incluye un cable Ethernet.
PASO 2: montar el AP en un poste o en la pared

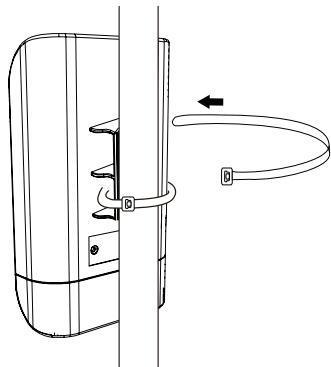

2A: montaje en poste

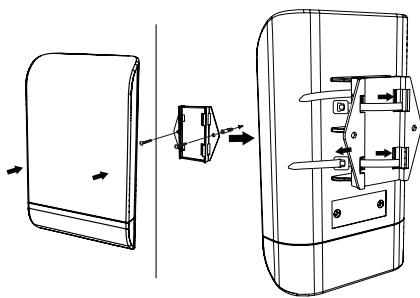

2B: montaje en la pared

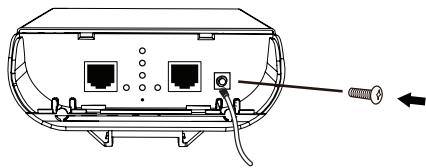

PASO 3: conectar el cable de conexión a tierra
Se recomienda utilizar un cable de conexión a tierra ^4 para proteger el dispositivo de los rayos y de la acumulación de electricidad estática.
^4 En el paquete no se incluye un cable de conexión a tierra. Se recomienda utilizar un cable de conexión a tierra de 16 a 18 AWG.

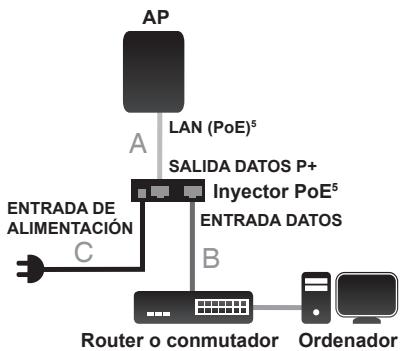

PASO 4: conectar el AP a la red
^5 Este producto utiliza un diseño PoE patentado y solo se usa con el inyector PoE incluido.
A. Conecte el cable Ethernet que está conectado al AP desde el PASO 1 al puerto SALIDA DATOS P+ en el inyector PoE.
B. Conecte un cable Ethernet desde un router, conmutador o PC al puerto ENTRADA DATOS en el inyector PoE.
C. Acople el adaptador de alimentación al conector con la etiqueta ENTRADA DE ALIMENTACIÓN en el inyector PoE y enchúfelo en una toma eléctrica.
Configuración
Si está configurando el AP de forma local, conecte un PC al puerto ENTRADA DATOS del inyector PoE utilizando un cable Ethernet.
A. Asigne una dirección IP estática al PC que está en el mismo segmento de red que el dispositivo. Como la dirección IP predeterminada de esta unidad es 192.168.0.50, puede seleccionar cualquier dirección desde 192.168.0.1 a 192.168.0.254, excepto 192.168.0.50.
B. Abra un explorador de web y vaya a http://192.168.0.50. Introduzca admin como nombre de usuario y deje la contraseña en blanco para iniciar sesión en la interfaz de usuario web. Ahora puede configurar el AP a través de la interfaz de usuario web.

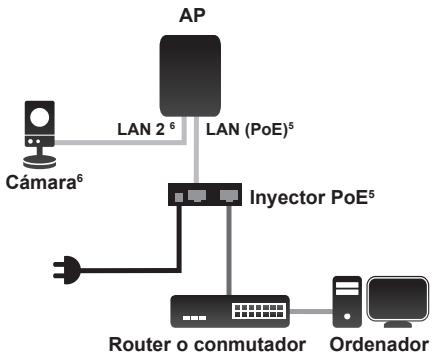

Transferencia PoE
^6 El puerto LAN 2 se puede conectar a las cámaras D-Link que requieren hasta 7 vatios, como las DCS-3716, DCS-6113 y DCS-7110. También se puede conectar a un router o a un conmutador.
A. Encienda el AP mediante el kit PoE (como en el PASO 4) y conecte la cámara al puerto LAN 2.
B. Inicie sesión en la interfaz de usuario web y active la transferencia PoE en Mantenimiento para encender la cámara ^6 .
Asistencia Técnica
http://dlink.com
Asistencia Técnica Telefónica de D-Link:
+34 902 30 45 45 0,067 €/min
De Lunes a Viernes de 9:00 a 19:00
