MANUAL DE USUARIO LP2 400 TEKA

Indicador de falta de sal Indicador de falta de abrilhantador Indicadores dos programas Indicador 1/2 carga

b Cesto inferior k Tubo de descarga Adicionar abrilhantador Abrilhantador Tipo de restos de

Consejos de seguridad

Familiarizándose con el lavavajillas

Rellenar el abrillantador

Colocación de la vajilla

Limpieza de la vajilla

Cómo cuidar el lavavajillas

Cuidado y mantenimiento

Pequeñas averías de fácil solución

Características Técnicas

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto. Downloaded from www.Manualslib.com manuals search engine Consejos de seguridad

Al ser suministrado el aparato Verificar inmediatamente el estado del embalaje del lavavajillas por si presentara daños o desperfectos debidos al transporte. No poner en marcha un aparato en caso de presentar daños o desperfectos visibles. En caso necesario, consultar con el distribuidor. Eliminar y evacuar los materiales de embalaje según prescripción legal nacional. Antes de la instalación de la máquina Efectuar la instalación y la conexión del aparato a la red eléctrica según se señala en las instrucciones de instalación y montaje. Durante los trabajos de montaje del aparato, éste deberá permanecer desconectado de la red eléctrica. Cerciórese de que la instalación eléctrica de su vivienda dispone de una toma a tierra debidamente instalada. Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato. No conectar nunca el aparato a la red eléctrica a través de un cable de prolongación. Los lavavajillas encastrables o integrables sólo deberán montarse debajo de placas encimeras de una pieza, fijadas con tornillos a los armarios adyacentes, a fin de asegurar su estabilidad. Tras el montaje del aparato, el enchufe de éste deberá ser accesible. La caja de plástico que se encuentra en la toma de agua del lavavajillas incorpora una electroválvula. En el interior de la manguera de alimentación del agua se encuentran las tuberías y cables de conexión del lavavajillas. ¡No cortar la manguera ni sumergir la caja de plástico en el agua! No doble ni aplaste el cable de alimentación en exceso o de forma peligrosa durante la instalación. Funcionamiento diario El lavavajillas sólo debe ser utilizado por personas adultas para lavar vajillas y utensilios de cocina. Este aparato no debe instalarse en el exterior, incluso si la zona donde se va instalar está cubierta por un tejado; es muy peligroso exponerlo a la lluvia y a la intemperie. No sentarse ni subirse encima de la puerta del lavavajillas: El aparato podría volcar. El agua de lavado que se encuentra en el interior del lavavajillas no es apta para el consumo humano o animal. No introducir ni agregar jamás disolventes en el lavavajillas. ¡ Existe peligro de explosión! Abrir la puerta del lavavajillas con sumo cuidado durante el ciclo de lavado. ¡ Existe peligro de que se produzcan fugas de agua!

No toque la resistencia durante o después del ciclo de lavado. Normas básicas que deben cumplirse al utilizar el aparato: - No toque el lavavajillas con los pies descalzos o con las manos o los pies mojados. - No utilice alargadores ni tomas múltiples. - Si el aparato no funciona correctamente o si es preciso realizar alguna operación de mantenimiento, desconecte el aparato del suministro eléctrico. En caso de haber niños en el hogar Los niños y personas discapacitadas no deben utilizar el aparato. No permita que los niños jueguen con el aparato. Guarde el detergente fuera del alcance de los niños y mantenga a los niños alejados del lavavajillas cuando esté abierto. En caso de avería En caso de avería, apague el lavavajillas y cierre el grifo de suministro de agua al lavavajillas. A continuación, consulte el apartado, "Pequeñas averías de fácil solución". Si no puede solucionar el problema, póngase en contacto con el Servicio de asistencia técnica. Las reparaciones sólo deben ser efectuadas por personal cualificado. Para evitar peligios eléctricos. En caso de avería en la toma de corriente (enchufe), este debe ser substituido únicamente por el fabricante, el Servicio Técnico o personal cualificado. Para mantener el RENDIMIENTO y SEGURIDAD de este aparato, recomendamos: - llamar al servicio técnico autorizado por el fabricante. - utilizar siempre las piezas originales. Desguace de la vieja unidad Corte el cable de suministro eléctrico y quite el cierre de la puerta de los aparatos que se vayan a desguazar. Contribuya activamente a la protección del medio ambiente facilitando que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente. Voltaje peligroso Advertencia: Los niños podrían acceder al aparato y encerrarse dentro (peligro de asfixia) o provocar otras situaciones peligrosas. Por esta razón: Sacar el enchufe de acometida, cortar el eléctrico y toma de agua y eliminarlo. Estropear el cierre de la puerta de forma que la puerta no se pueda cerrar. Colocación del aparato Coloque el aparato en la ubicación deseada. La parte trasera debe estar contra la pared y los laterales contra los armarios o paredes adyacentes. El lavavajillas está equipado con toma de agua y tubos de desagüe que pueden colocarse a la izquierda o a la derecha, según sea necesario, para facilitar la instalación. Nivelación del aparato Una vez colocado el lavavajillas, ajuste los pies para nivelarlo (enroscar o desenroscar). En cualquier caso, el aparato no debe estar inclinado más de 2°. Si el aparato está nivelado, el rendimiento mejora. Conexión del agua fría Conecte el tubo flexible de alimentación del agua fría a un conector de rosca de 3/4 (gas) y asegúrese de que está correctamente enroscado (consulte la Fig. A). Algunos modelos están equipados con un "Aquastop" en el tubo de alimentación del agua (vea fig.B) donde se encuentra un microfiltro dentro del conector. Si los tubos del agua son nuevos o si no se han utilizado durante mucho tiempo, deje correr el agua para asegurarse de que el agua está limpia y sin impurezas. Si no se toma esta precaución, puede bloquearse la toma de agua y dañar el aparato. fig.A Advertencia: Use el nuevo tubo flexible suministrado. No reutilice el antiguo fig.B Protección contra inundaciones Algunos modelos de lavavajillas están equipados con un sistema que corta el suministro de agua en caso de problemas con el tubo flexible de alimentación del agua o fugas dentro de la unidad. Si por alguna razón se daña la caja que contiene los componentes eléctricos, saque el enchufe del lavavajillas inmediatamente. Para garantizar el correcto funcionamiento de la protección contra inundaciones, l a caja "A" con el tubo flexible de alimentación debe estar conectado al grifo de suministro del agua como se muestra en la fig. B. No debe utilizarse ningún otro tipo de conexión. El tubo flexible de alimentación no debe cortarse bajo ningún concepto, ya que contiene partes eléctricas activas. Si la longitud del tubo flexible no alcanza para realizar una conexión correcta, sustitúyala por un tubo más largo. Este tubo flexible está disponible a través del Servicio de Asistencia técnica. Downloaded from www.Manualslib.com manuals search engine

Conexión del tubo de desagüe Introduzca el tubo de desagüe en una tubería de desagüe con un diámetro mínimo de 4 cm. o colóquelo en el fregadero y asegúrese de que no esté torcido ni doblado. Utilice el soporte especial de plástico que se incluye con el aparato (vea la fig. C). El extremo libre del tubo debe estar a una altura entre 40 y 100 cm. y no debe sumergirse en el agua. fig.C Atención: Fije correctamente el soporte especial de plástico del tubo a la pared para evitar que se mueva y se derrame agua fuera. Conexión eléctrica Una vez comprobado que el voltaje y la frecuencia de la vivienda y los de la placa de datos (situada en la parte interior de la puerta de acero inoxidable del aparato) coinciden y que el sistema eléctrico está adaptado para el máximo voltaje de la placa de datos, introduzca el enchufe en la toma de corriente con una toma a tierra adecuada (la toma a tierra de l aparato es obligatoria por ley). Si la toma de corriente a la que se conectará el aparato no es la adecuada para el enchufe, cambie el enchufe en lugar de utilizar adaptadores o similares ya que pueden producir sobrecalentamientos y quemaduras. Advertencia: El enchufe de la máquina lavaplatos debe ser accesible aunque se instale de forma empotrada, así se facilitará los futuros mantenimientos y reparaciónes de la máquina. Familiarizándose con el lavavajillas Primer plano (panel de control)

Indicadora “3 en 1” Indicador de falta de abrillantador Indicadores programas Indicador de falta de sal

Tecla “3 en 1” Indicador de falta de sal Tecla de selección programas Tecla “Media Carga” K Botón Inicio / Pausa Primer plano (Interior)

c Brazo aspersor superior

Depósito de detergente y abrillantador d Bandeja para cubertería

Manguera de entrada de agua e Cestilla para vajillas de plata

Manguera de desagüe f Brazo aspersor inferior

Toma de corriente eléctrica La sal La dureza del agua varía según la localidad. Si en el lavavajillas entrara agua dura, se formarían incrustaciones de cal sobre la vajilla. Gracias a un descalcificador que utiliza una sal especifica para lavavajillas, se eliminan las sales de calcio del agua. Carga de la sal en el descalcificador Utilice siempre sal específica para lavavajillas. El depósito de sal está debajo del cesto inferior y se rellena de la siguiente manera: Cuando el indicador “ H” aparece, el depósito de sal se debe rellenar. Extraiga la cesta inferior, desenrosque y quite la tapa del depósito. Si está cargando el depósito por primera vez, llénelo de agua. Coloque el embudo suministrado con el equipo en el orificio e introduzca 2kg de sal aproximadamente. Es normal que se derrame un poco de agua del depósito. Enrosque nuevamente la tapa con cuidado. Importante: Para evitar la formación de herrumbre, aconsejamos cargar la sal poco antes de comenzar un ciclo de lavado.

Regulación del consumo de sal El lavavajillas ofrece la posibilidad de regular el consumo de sal en función de la dureza del agua que se utiliza para poder, de este modo, optimizar y personalizar el consumo de sal llevándolo al nivel mínimo necesario. Para la regulación seguir las siguientes instrucciones: Aflojar el tapón del depósito de sal. En el collar del depósito se ha colocado una flecha (ver fig. a la derecha). Si es necesario, girar la flecha desde el signo "-", en sentido antihorario, hacia el signo "+" según la dureza del agua de alimentación. Es aconsejable efectuar la regulación según el siguiente esquema: Dureza del agua Nivel ºfH ºdH mmol/l

0 - 1,7

0 - 10

0 - 17

10 - 25

25 - 50

>50 Posición C o n s u m o Autonomia selector s a l ( g r a m o s / (ciclos/2kg) ciclo)

18 - 44 1,8 - 4,4

45 - 89 4,5 - 8,9

>89 >8,9 Rellenar el abrillantador El abrillantador Este producto vuelve la vajilla más brillante y mejora el secado. El depósito del abrillantador está ubicado en la parte interior de la puerta; Cuando el indicador nivel bajo del abrillantador “C” aparece, el depósito del abrillantador se debe llenar.

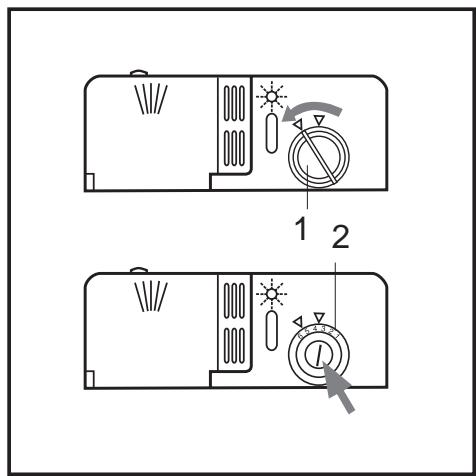

Carga del abrillantador Para abrir el recipiente es necesario girar la tapa "1" en sentido contrario a las agujas del reloj. Cuando vierta el abrillantador, evit que se derrame. Se puede regular la cantidad de producto suministrada accionando, con un destornillador, el regulador "2" colocado debajo

de la tapa "1". Hay 6 posiciones posibles, normalmente está colocado en la 3. Importante: La regulación del suministro del abrillantador permite mejorar el secado. Si sobre la vajilla lavada quedan gotas de agua o manchas, es necesario girar el regulador hacia los números más altos. Si la vajilla lavada presenta estriaciones blancas, girar el regulador hacia los números más bajos. Detergente El detergente Use únicamente detergente específico para

lavavajillas. El detergente se debe añadir antes del comienzo de cada ciclo de lavado respetando las indicaciones suministradas en el “Cuadro de programas”. El depósito del detergente se encuentra

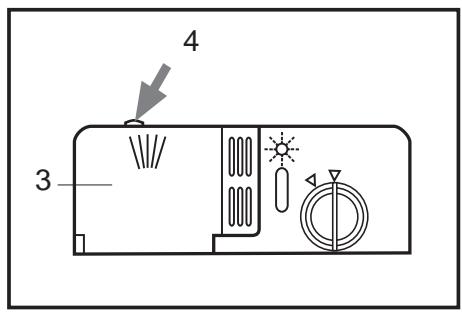

en la parte interna de la puerta. Carga del detergente Para abrir la tapa "3" presione el pulsador "4". El detergente para el lavado se introduce en la cubeta "5". El detergente para el prelavado se introduce en la cubeta "6". Después de verter el detergente, cierre la tapa presionando hasta que haga "click".

Atención: Para facilitar el enganche de la tapa, antes del cierre, elimine los restos de detergente caídos en los bordes de la cubeta. La vajilla que se describe a continuación no es adecuada para su limpieza en el lavavajillas: <Nuestro consejo: Compre en el futuro sólo vajilla y cubiertos explícitamente adecuados para el lavado en el lavavajillas. Advertencia: No lavar en el lavavajillas vajilla que contenga restos de ceniza, cera, grasa lubricante o pinturas. Daños en la cristalería y vajilla Causas: Tipo y procedimiento de fabricación de la cristalería. Composición química del detergente. Temperatura del agua y duración del programa de lavado. Nuestro consejo: Usar cristalería y vajilla de porcelana provistas por el fabricante con el distintivo «Resistentes a lavavajillas» o equivalente. Usar un detergente caracterizado como «suave» o «no agresivo» Consultar a este respecto con los fabricantes de detergentes. Seleccionar un programa de lavado de corta duración y la temperatura más baja posible. Con objeto de evitar daños en la cristalería y los cubiertos, aconsejamos retirarlos del lavavajillas lo más pronto posible, una vez concluido el programa de lavado. Colocación de la vajilla Antes de colocar las vajillas en el lavavajillas, quite los granos más grandes de comida, para que no tapara el filtro, de lo que podrá reducir la propiedad. Si en el bote y los platos hay comidas duras, lo mejor es empaparlos antes de lavar. Para lavados extras, no hace falta empaparlos. Saque la cesta, en lo que coloque los cubiertos. Cómo utilizar la cesta inferior Proponemos que coloque las vajillas que son difíciles de lavar, como botes, platos, tapas, puentes y tazones, en la cesta inferior, según la figura a la derecha. Coloque las fuentes y las tapas en un lado de la cesta para que no bloqueen al brazo aspersor. Los botes y tazones se debe colocar con la apertura hacia abajo ( vea la fig.C) . Coloque las ollas hondas un poco inclinadas para que el agua pueda salir mejor. La cesta para vajillas de plata se puede dividir en dos (vea la fig.D), fig.D Advertencia: Los cuchillos y otros utensilios con punta se deben de colocar con la punta hacia abajo en la cesta, o en una posición horizontal. Downloaded from www.Manualslib.com manuals search engine

El diseño de la cesta para vajillas superior es para colocar unos cubiertos de buena hechura y más ligeros, como vasos de vidrio, tazas, platillos, platos, tazonillos y platos llanos(a condición de que ellos no están tan sucios). Coloque bien los cibiertos para que no moviera cuando se lavan por agua. La cesta para vajillas superior se puede subirse y bajarse con el control de los botones bilaterales (vea la fig.E). fig.E Ajuste la cesta superior al nivel mós alto entonces usted tiene mós espacio para acomodar esas cacerolas y bandejas mós altas en la cesta inferior. Bandejas Coloque los vasos altos de vidrio y los objetos que tienen mangos largos contra la bandeja, no los apoye contra otros objetos que se va a lavar. Coloque los vasos de vidrio, tazas y cuencos sobre la bandeja. La bandeja para tazas se puede girar hacia fuera si es necesario (vea la fig.F). Cuadro de programas Programa de lavado Tipo de vajilla por ejemplo porcelana, cacerolas, cubiertos, vasos, etc. Tipo de los restos de comida

Cantidad Estado de los de los restos de restos de alimentos alimentos Descripción del ciclo 1/2 3 in 1 carga Prelavado con agua caliente. Programa de lavado largo a 70°C. Sopas, gratinados, Aclarado con agua fría. Aclarado con agua caliente. Secado. Prelavado con agua caliente. huevos, Programa de lavado largo a 55°C. Aclarado con agua fría. Aclarado con agua caliente. Secado. Sopas, patatas, Poca pastas, arroz, cantidad huevos, alimentos fritos o asados Prelavado con agua caliente. Ligeramente Programa de lavado largo a 50°C. adheridos Aclarado con agua fría. Aclarado con agua caliente. Secado. Lavado a 45°C. Aclarado con agua fria. Aclarado con agua caliente. Secado. Mezclada Café, pasteles, leche, Cristalería embutido, Muy poca Ligeramente chorizo, cantidad adheridos bebidas frías, Programa de lavado corto a ensaladas 40°C. Aclarado en frío. . Rápido Remojo Rociado de la vajilla en caso de encontrarse almacenada ésta durante varios días en el lavavajillas antes de su limpieza. Lavado corto en frío para evitar que se peguen los restos de comida en la vajilla.

Detergente Programación Lavado prolongado Abrillantador Prelavado Consumo Consumo de de energía agua en litros en kWh 25g

15g 10g 15g 10g Normas homologadoras según norma europea EN 50242. diferida Duración en minutos

Limpieza de la vajilla Seleccionar un programa El cuadro de programas disponible le permite seleccionar el programa más adecuado en función del tipo de vajilla y de la cantidad o naturaleza de los restos de alimentos que se encuentren adheridos a éstas. El desarrollo completo y los datos relativos al programa figuran en la parte inferior del cuadro de programas. Un ejemplo: Para lavar piezas de vajilla con numerosos restos de alimentos fuertemente adheridos deberá usarse el programa « Normal»

Consejo para reducir los consumos En caso de poca carga del lavavajillas, muchas veces es suficiente con seleccionar el programa inmediatamente inferior. Duración y consumos de los programas Los valores reseñados sólo son valores orientativos, calculados en función de unas condiciones de trabajo de la máquina normales. Estos valores pueden divergir de los valores reales medidos en función. de la cantidad de vajilla que se lave de la temperatura del agua de alimentación de la presión del agua de red de la temperatura ambiente que exista en el lugar de emplazamiento de la máquina de las tolerancias de la red eléctrica y de las tolerancias del aparato (temperatura, caudal de agua, etc.)

Puesta en marcha del aparato Asegúrese de abrir el grifo de entrada de agua, y cargue el lavavajillas. Cierre la puerta y encienda el aparato pulsando el botón On-Off “F”, El piloto de encendido quedará activado. Pulse el botón de programas “I” para seleccionar el programa deseado, el cuál quedará indicado a través del LED correspondiente “D”. Pulsar el botón de Inicio/Pausa “K”, el lavavajillas comenzará a funcionar inmediatamente, quedando el programa seleccionado indicado en el panel de control. Seis pitidos nos indicaran la finalización del programa, iluminándose todos los indicadores del programa. Desconectar el aparato Aguardar unos minutos tras finalizar el programa: Desconectar el interruptor On-Off. Abrir la puerta del aparato. Extraer la vajilla una vez que se haya enfriado. Cerrar la llave de paso (grifo del agua). Atención: Cuando el lavavajillas esté todavía en curso, pulsando el botón RESET podrá cancelar el programa. Interrumpir un programa Abrir la puerta. ¡ Atención:Peligro de salpicaduras de agua! Abrir la puerta cuando el brazo aspersor haya dejado de girar. En caso de estar conectado el aparato a la red de agua caliente o que el agua ya se haya calentado, al abrir la puerta dejar la puerta entreabierta durante unos minutos antes de volverla a cerrar. De lo contrario la expansión puede abrir la puerta. Atención: Interrumpa la ejecución de un programa solamente cuando sea absolutamente necesari. Downloaded from www.Manualslib.com manuals search engine

Cancelación o modificación de un programa ya en marcha Un programa ya en marcha sólo puede modificarse si lleva poco tiempo en marcha. De lo contrario, puede que ya se haya utilizado el detergente y que aparato haya descargado el agua del lavado. Si fuera el caso,es necesario volver a rellenar el distribuidor del detergente (consulte el apartado “LIenado del distribuidor de detergente”). Para modificar un programa ya en marcha, siga las instrucciones del apartado titulado “Reseteo del desagüe”, y seleccione el programa que desee (ver apartado) “Conexión del aparato”. Tecla “1/2 carga” Esta tecla (ver “ vista de cerca cuadro de mandos letra “J”) permite lavar solamente en la cesta superior cuando no haya vajilla suficiente para efectuar una carga completa: permitirá de este modo ahorrar agua y energía eléctrica. Selección de la 1/2 carga cesta superior: Selección del programa (vea “Puesta en marcha el aparato” ) . Pulsar la tecla1/2 carga “J”, el indicador 1/2 “E” carga aparece intermitente. Para borrar la 1/2 carga, pulsar la tecla 1/2 carga “K” hasta que el indicador se apague. - Tenga en cuenta que la cantidad de detergente debe de ajustarse a una 1/2 carga. Uso de las tabletas de detergente “3 in 1” Aviso general

1. Antes de utilizar estos productos deberá comprobar que la dureza del agua es

compatible con las especificaciones del fabricante.

2. Los productos deberán ser utilizados siguiendo estrictamente las instrucciones del

3. En el caso de encontrar algún problema al utilizar las pastillas “3 in 1” por primera

vez, contacte por favor con el servicio de atención al cliente del fabricante del detergente (el teléfono aparece en la caja del producto). Atención Cuando utilice productos combinados, la luz de abrillantador y sal no serán tenidas en cuenta. Se recomienda seleccionar el nivel más bajo de dureza de agua.

Seleccionar la función “Tabletas”:

1. Cierre la puerta. Seleccione el programa y presione el botón “D” hasta que el

“Indicador de tableta” se encienda.

2. Presione el botón Inicio/Pausa “L”, y el lavavajillas comenzará el programa. El

indicador de programa y el de tabletas quedará parpadeando. Para cancelar la función “Tabletas” Siga las instrucciones para la “Cancelación del programa en progreso”. Si decide cambiar al uso de tabletas de detergente normales le advertimos de que:

1. Rellene los compartimento de abrillantador y sal.

2. Ajuste la dureza del agua a un valor apropiado, y ejecute tres ciclos de lavado sin

3. Reajuste de Nuevo la dureza del agua deacuerdo a las condiciones de su zona (Para

más información revise las indicaciones del manual de instrucciones). Advertencia: No coloque las pastillas en el cubo ni en la cesta para los cubiertos ya que dará como resultado un peor lavado. Las pastillas se deben colocar en el dosificador de detergente. Advertencia: Cuando seleccione los programas rápido o remojo no deberá utilizar tabletas “3 en 1”. Función de reseteo de desagüe Puede utilzar la function de reseteo de desagüe para parar el ciclo de lavado presionando el botón de reseteo (ambos “K”) durante 3 segundos para cancelar el programa, entonces el lavavajillas parará después de finalizar la fase de desagüe. Downloaded from www.Manualslib.com manuals search engine Cómo cuidar el lavavajillas

Después de cada lavado Cierre el grifo de suministro de agua y deje la puerta entreabierta para evitar que se formen malos olores y humedad en su interior. Desconexión Antes de efectuar cualquier operación de limpieza o mantenimiento desconecte el cable de alimentación. No corra riesgos. No utilice productos de limpieza abrasivos ni disolventes Para limpiar el exterior y las partes de goma del aparato utilice un paño humedecido con agua tibia y detergente. Para eliminar las manchas de la superficie interior, utilice un paño humedecido en agua con un poco de vinagre o un producto de limpieza especial para lavavajillas. Desplazamiento del aparato Si fuera necesario mover el aparato, intente mantenerlo en posición vertical. Si fuera absolutamente necesario, puede tumbarse sobre la parte posterior. Juntas Una de las causas de la formación de malos olores en el lavavajillas es que las partículas de comida quedan atrapadas en las juntas. Limpie periódicamente las juntas para evitarlo. No deje la puerta abierta existe peligro de tropezarse. Cuando vaya a ausentarse por vacaciones Recomendamos ejecutar un ciclo de lavado con el lavavajillas vacío, sacar el enchufe, cerrar el grifo y dejar la puerta entreabierta. De este modo se evita el deterioro de las juntas y la formación de malos olores. Un control y mantenimiento regular de su lavavajillas contribuirá a prevenir averías y perturbación en el funcionamiento de éste, ahorrando de este modo tiempo y molestias. Por ello deberá someter regularmente su aparato a un control visual. Downloaded from www.Manualslib.com manuals search engine

Cuidado y mantenimiento Estado general del aparato Verificar el interior del lavavajillas por si hubiera en su interior depósitos de grasa o incrustaciones de cal. En caso de comprobar la existencia de depósitos de grasa o incrustaciones de cal: Limpie el interior del lavavajillas con un detergente específico apropiado. Sal especial para descalcificación del agua

Verificar el piloto de aviso de falta de abrillantador “H” . En caso necesario, reponer abrillantador.

Abrillantador Verificar el piloto de aviso de la reposición de la sal descalcificadora “C”. En caso necesario, reponer sal en el depósito . Filtros Los filtros “7,8” retienen las partículas de suciedad gruesas disueltas en el agua de lavado de máquina, evitando que puedan llegar hasta la bomba. Esta suciedad puede llegar a obstruir a los filtros. Verificar tras cada ciclo de funcionamiento del lavavajillas si se ha acumulado suciedad en los filtros. Tras girar el microfiltro “7” para suciedad gruesa hasta extraerlo, retirar también el grupo de filtros “8” .Eliminar la suciedad (restos de alimentos) acumulada de los filtros. Enjuagarlos bajo el chorro de agua del grifo. Colocar el filtros “8” en su emplazamiento y apriete el microfiltro “7”.

Los depósitos de cal o las partículas de suciedad procedentes del agua de lavado pueden obstruir los inyectores (orificios) y apoyos de los brazos de aspersión “9” y “10”. Verificar si los inyectores (orificios) de los brazos de aspersión están obstruidos por restos de alimentos. En caso necesario, extraer el brazo de aspersión inferior “10” hacia arriba. Desmontar el brazo de aspersión superior “9” retirando los tornillos de sujeción. Limpiar los brazos de aspersión bajo el chorro de agua del grifo. Montar los brazos en su sitio, encajando el brazo inferior y atornillando el brazo superior. Pequeñas averías de fácil solución Pequeñas averías de fácil solución Hay pequeñas anomalías que no suponen necesariamente la existencia de una avería y, por consiguiente no requieren la intervención del Servicio de Asistencia Técnica. Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la avería o fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias. Averías... ...al conectar el aparato El aparato no se pone en marcha. El fusible de la instalación eléctrica está defectuoso. El enchufe del aparato no está conectado a la toma de corriente. La puerta del aparato no está cerrada correctamente. No se ha pulsado la tecla selectora del programa de lavado. El grifo de agua está cerrado. El filtro de la manguera de alimentación de agua está obstruido. - El filtro se encuentra obstruido en la conexión del dispositivo de Aqua Stop o de la manguera de alimentación. Atención Tenga siempre presente: Las reparaciones que sean necesarias efectuar en su aparato sólo deberán ser ejecutadas por personal técnico debidamente cualificado. Las reparaciones incorrectas o erróneas pueden causar daños de consideración o dar lugar a situaciones de peligro para el usuario. ...en el aparato Cuando “ ” parpadean. Ha comprobado si:

la puerta está correctamente cerrada. Cuando “ ” parpadean Ha comprobado si: el tubo de desagüe esta colocado demasiado bajo. el tubo flexible del agua está torcido o doblado. el tubo de desagüe esta colocado demasiado alto. Cuando “ ” parpadean. Ha comprobado si: el grifo está abierto y el tubo flexible está conectado correctamente; el suministro de agua a la casa debe estar abierto y con presión suficiente; el tubo flexible del agua está torcido o doblado; el filtro del tubo flexible de suministro del agua está obstruido. el tubo de desagüe esta colocado demasiado bajo. Si tras efectuar todos estos controles el lavavajillas sigue sin funcionar o muestra otra avería en el display, pulsar la tecla Off, esperar algunos minutos y pulsar la tecla On. Si el lavavajillas no funciona y el problema persiste, póngase en contacto con el servicio técnico autorizado proporcionando la siguiente información: la naturaleza del problema; el modelo (Mod...) y el número de serie (S/N...), incluidos en la placa situada en la parte interior de la puerta. El brazo de aspersión inferior gira con dificultad El brazo se encuentra trabado u obstruido por restos de alimentos o piezas de la vajilla. La tapa de la cámara del detergente no se puede cerrar. Se ha puesto excesivo detergente en la cámara. Los restos de detergente adheridos a la cámara bloquean el mecanismo de cierre de ésta. Los pilotos de aviso no se apagan tras concluir el lavado. No se ha desconectado el interruptor principal del aparato. Tras concluir el lavado, hay adheridos restos de detergente en el depósito El depósito del detergente estaba húmedo al poner el detergente en la misma. Colocar el detergente sólo con el depósito seco.

Tras concluir el programa de lavado, el agua no es evacuada completamente de la cuba del aparato. El tubo de desagüe está obstruido o doblado. La bomba de evacuación está bloqueada. Los filtros están obstruidos. El programa no ha finalizado aún. Aguardar a que concluya el programa. ...durante el ciclo de lavado Formación de espuma no habitual Se ha puesto lavavajillas normal en el depósito del abrillantador. El abrillantador derramado puede originar una excesiva formación de espuma en el siguiente lavado, por lo tanto, retirar con un trapo el abrillantador esparcido. El aparato se para durante el ciclo de lavado Se ha cortado la alimentación de corriente. Se ha cortado la alimentación de agua. Se escuchan sonidos de golpes durante el ciclo de lavado El brazo de aspersión roza o choca contra piezas de la vajilla. Se producen tintineos durante el ciclo de lavado La vajilla no se ha colocado correctamente. Se escuchan golpes en las válvulas de llenado Se debe a la instalación de la tubería de agua. No tiene consecuencias sobre el funcionamiento de la máquina. No hay solución posible. ...en la vajilla En la vajilla quedan adheridos restos de alimentos La vajilla se ha colocado en posición incorrecta. Los chorros de agua de los brazos de aspersión no pudieron acceder hasta la superficie de la vajilla. Exceso de carga en el cesto. Las piezas de vajilla han estado en contacto unas con otras. Se ha puesto una cantidad de detergente insuficiente. El programa seleccionado no tenia suficiente intensidad. El movimiento libre de los brazos de aspersión ha sido obstaculizado por una pieza de vajilla. Los inyectores (orificios) del brazo de aspersión están obstruidos por restos de alimentos. Los filtros de suciedad gruesa, fina o el microfiltro están obstruidos. Los filtros están mal colocados. La bomba de evacuación está bloqueada.

En los elementos de plástico se producen decoloraciones Se ha puesto una cantidad de detergente insuficiente. El detergente empleado tiene poco efecto blanqueador. Utilizar un detergente blanqueador de cloro. Se observan manchas blancas (de cal) en la vajilla, sobre los vasos aparece un velo turbio Dosificación insuficiente del detergente. Dosificación insuficiente del abrillantador. A pesar de vivir en una zona de agua con un elevado grado de dureza, no se ha puesto sal descalcificadora en el aparato. Dosificación de la sal ajustada a una dureza del agua insuficiente. La tapa del depósito de la sal descalcificadora no se ha cerrado completamente. Se ha empleado un agente libre de fosfato; hacer un ensayo comparativo con un detergente con fosfato. La vajilla no sale seca Se ha seleccionado un programa sin ciclo de secado. Dosificación insuficiente de abrillantador. La vajilla se ha retirado demasiado pronto del aparato. Los vasos presentan un aspecto opaco Dosificación insuficiente del abrillantador. Los cercos de té o manchas de barra de labios no han desaparecido completamente El detergente empleado tiene un insuficiente poder blanqueador. Se ha seleccionado una temperatura de trabajo insuficiente. Se observan manchas de óxido en los cubiertos Los cubiertos no tienen suficiente resistencia contra el óxido. Hay excesiva cantidad de sal descalcificadora en el agua de lavado de la máquina. - No se ha cerrado correctamente la tapa del depósito de la sal. - Al reponer sal en el depósito, se ha derramado una excesiva cantidad. Los vasos presentan un aspecto opaco y descolorido, los depósitos no se pueden eliminar frotándolos a mano. El detergente empleado es inadecuado. Los vasos no son apropiados para el lavado en lavavajillas. En los vasos y cubiertos se observan velos, los vasos presentan un aspecto metálico Dosificación excesivamente elevada del abrillantador.

Capacidad Presión del agua Voltaje Máxima intensidad de corriente Potencia total absorbida Estándar para 9 servicios 0.03-1.0MPa 220-240V~/50Hz 13A 1950W Advertencias Desguace del aparato viejo Los aparatos usados incorporan materiales valiosos que se pueden recuperar, entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o Centro Municipal de desguace o instituciones semejantes). Antes de deshacerse de su aparato usado y sustituirlo por una unidad nueva, deberá inutilizarlo: Extraiga para ello el enchufe del aparato de la toma de corriente. Corte el cable de conexión del aparato y retí relo conjuntamente con el enchufe. Desmonte los cierres o cerraduras de la puerta o inutilícelos a fin de impedir que los niños, al jugar con la unidad, se encierren en la misma y se pongan en peligro de muerte (asfixia). Dada la elevada calidad de nuestros productos, éstos necesitan para su transporte un embalaje protector eficaz, cuyas dimensiones, no obstante, hemos limitado a lo estrictamente necesario. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de las unidades inservibles o desechadas respetuosos con el medio ambiente. El material de embalaje no es ningún juguete. No deje que los niños jueguen con él . ¡Peligro de asfixia con los cartones plegables y las láminas de plástico! Su Ayuntamiento o Administración local le informarán gustosamente sobre los métodos y posibilidades actuales de eliminación y evacuación es estos materiales. Downloaded from www.Manualslib.com manuals search engine

Observaciones generales Los aparatos encastrables o integrables que fueran a utilizarse posteriormente como libre instalación, deberán asegurarse contra el peligro de vuelco, por ejemplo fijándolos con tornilos a la pared o montandolo bajo una encimera de una pieza, atornillada a los armarios adyacentes o más próximos. Homologación según norma europea EN 50242 Carga de la vajilla según se prescribe en la norma. Ejemplos para cargar la vajilla: Fig.1 y Fig.2 Capacidad: 9 cubiertos Programa comparativo : Lavado ligero Regulador del abrillantandor: 5 Detergente: 5g+22g Fig.1 Fig.2 En caso de poder modificarse la altura del cesta superior, esté deberá encontrarse en la posición superior. En caso de divergencia de la condiciones de ensayo prescritas en la norma EN 50242, por ejemplo en cuanto al grado de suciedad de la vajilla, el tipo y la naturaleza de la vajilla y los cubertos empleados, etc. ,consultar antes del test del fabricante. TEKA ECUADOR S.A.
