LP2 400 - Lava-louças TEKA - Manual de utilização gratuito

Tipo de produto	Lava-louças independente
Marca	Teka
Modelo	LP2 400
Dimensões (A x L x P)	85 x 60 x 60 cm
Peso líquido	45 kg
Alimentação elétrica	230 V ~ 50 Hz, 10 A
Consumo de água	10 L por ciclo
Consumo energético	0,92 kWh por ciclo
Capacidade	12 talheres
Número de programas	5 programas (Eco, Intensivo, Rápido, Normal, Pré-lavagem)
Funções especiais	Início retardado, Meia carga, Secagem turbo
Nível de ruído	49 dB(A)
Classe energética	A+
Segurança	Segurança infantil, Antitransbordamento, Travamento da porta
Manutenção e limpeza	Limpeza regular dos filtros, braços de lavagem e vedação da porta
Peças de reposição e reparabilidade	Peças disponíveis sob encomenda, reparação possível por um profissional
Informações gerais	Manual de instruções em francês, inglês, espanhol, português

Perguntas frequentes - LP2 400 TEKA

Como instalar corretamente a lava-louças Teka LP2 400?

Certifique-se de que o aparelho está nivelado e estável. Conecte a entrada de água fria (pressão 0,3-10 bar) e o escoamento. Ligue a uma tomada 230 V com terra. Consulte o manual para mais detalhes.

Quais produtos de lavagem utilizar?

Use sal regenerante, líquido de enxágue e detergente em pó, gel ou pastilhas. Respeite as doses indicadas e as recomendações do fabricante.

Como carregar a louça para uma lavagem ideal?

Coloque os pratos grandes no fundo, copos e xícaras em cima. Incline as superfícies côncavas. Evite bloquear os braços de lavagem. Consulte o cesto e o guia de carga.

O que fazer se a lava-louças não liga?

Verifique se a porta está bem fechada, se a alimentação está ligada e se o programa está selecionado. Se o problema persistir, verifique o fusível ou disjuntor.

Por que a louça não sai limpa após o ciclo?

Isso pode ser devido a carregamento inadequado, filtro obstruído, quantidade insuficiente de detergente ou braço de lavagem bloqueado. Limpe os filtros e verifique a dose de detergente.

Como limpar os filtros da lava-louças?

Desrosqueie o filtro cilíndrico e remova o filtro plano. Enxágue-os em água corrente e remonte. Faça esta operação regularmente para evitar maus odores.

O que fazer em caso de vazamento de água debaixo do aparelho?

Feche a entrada de água e desligue o aparelho. Verifique as conexões de entrada e saída, bem como a vedação da porta. Se o vazamento persistir, contate um técnico.

Como ativar a segurança infantil?

Pressione simultaneamente os botões correspondentes (veja o manual) por alguns segundos até aparecer o símbolo de bloqueio. Para desativar, repita a operação.

Qual a duração de um ciclo normal?

O ciclo normal dura cerca de 2 horas. Os ciclos Eco são mais longos (até 3h30) enquanto o ciclo rápido dura cerca de 30 minutos.

Onde encontrar peças de reposição para o LP2 400?

As peças de reposição estão disponíveis em revendedores autorizados Teka ou online. Tenha em mãos o número completo do modelo para encomendar.

MANUAL DE UTILIZADOR LP2 400 TEKA

Manual de instruções

LP2 400

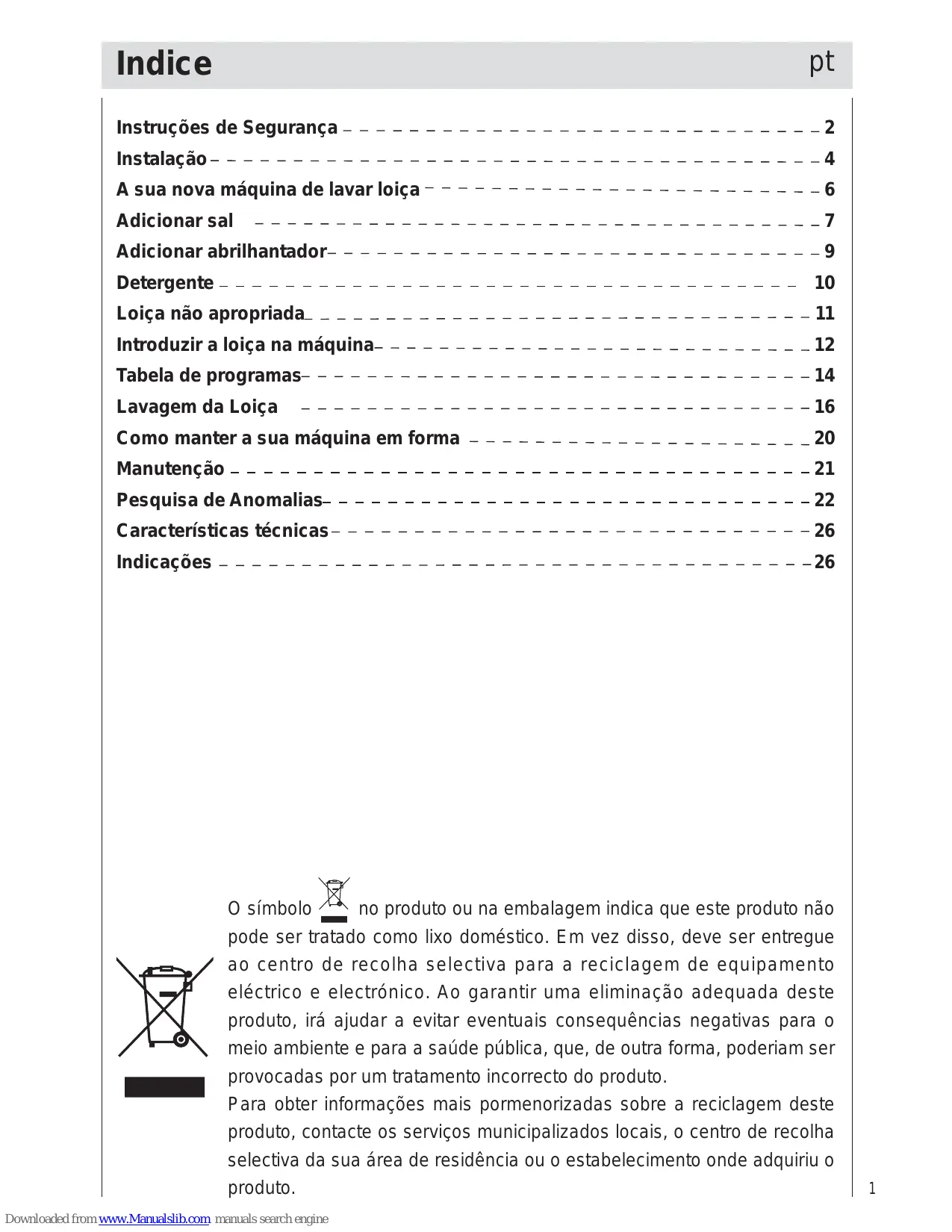

Instruções de Segurança 2 Instalação 4 A sua nova máquina de lavar loiça 6 Adicionar sal 7 Adicionar abrilhantador 9 Detergente 10 Loiça não apropriada 11 Introduzir a loiça na máquina 12 Tabela de programas 14 Lavagem da loiça 16 Como manter a sua máquina em forma 20 Manutenção 21 Pesquisa de Anomalias 22 Indicações 26

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto.

Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

No acto da entrega

• Verifique imediatamente se a embalagem e a máquina de lavar loiça têm danos causados pelo transporte. Não ponha a funcionar uma máquina danificada e contacte o seu fornecedor.
• Proceda à reciclagem do material de embalagem de acordo com a legislação em vigor.

Na instalação

• Proceda à instalação e ligação da máquina, de acordo com as instruções de instalação e montagem.
• Durante a instalação, a máquina deve estar desligada da rede eléctrica.
• Certifique-se de que o sistema de protecção terra da instalação eléctrica da sua casa foi efectuado de acordo com as normas em vigor.
• As condições da ligação eléctrica têm que coincidir com as indicações da chapa de características.
• Para a ligação, nunca utilize extensões.
• As máquinas de integrar devem ser instaladas sob um tampo de bancada correcto aparafusado aos armários, para garantir maior estabilidade.
• Depois de instalada a máquina, a respectiva ficha deve ser de fácil acesso.
• A caixa de plástico na entrada da água incorpora uma electroválvula e no interior do tubo de alimentação encontram-se os cabos de ligação e tubagem. Não corte o tubo nem mergulhe a caixa de plástico em água.
• Durante a instalação, o cabo de alimentação não deve ser dobrado ou amolgado de forma excessiva ou perigosa.

No funcionamento diário

• A máquina apenas deve ser utilizada por adultos para a lavagem de loiça doméstica e utensílios de cozinha.
• Este aparelho não deve ser instalado no exterior, ainda que o local esteja protegido por um telhado; também é perigoso deixá-lo exposto à chuva e aos agentes atmosféricos.
• Não se sentar ou apoiar na porta aberta. A máquina pode tombar.
• A água existente dentro da máquina não é água potável.
• Não colocar produtos solventes dentro da máquina. Perigo de explosão.
• Durante o programa de lavagem, abrir a porta apenas se for com cuidado. Existe o perigo de a água sair da máquina.
• Não toque na resistência durante ou antes de um ciclo de lavagem.
• Após a instalação, deverá ser possível aceder facilmente à ficha de alimentação.
• Regras fundamentais relativas à utilização do aparelho:
• Nunca toque na máquina de lavar loiça descalço ou com as mãos ou os pés molhados.
• Não é aconselhável a utilização de extensões e tomadas múltiplas.
• Se o aparelho não estiver a funcionar devidamente ou necessitar de manutenção, desligue-o da rede elétrica.

Famílias com crianças

• O aparelho não se destina a ser utilizado por crianças pequenas ou por pessoas inaptas sem supervisão.
• As crianças pequenas devem ser vigiadas a fim de garantir que não brinquem com o aparelho.
• Mantenha os detergentes fora do alcance das crianças e mantenha-as afastadas da máquina de lavar loiça quando esta estiver aberta.

Em caso de anomalia

• Se o aparelho não funcionar devidamente, feche a água e retire a ficha da tomada.
• De seguida, consulte a classe intitulada "Pesquisa de Anomalias". Se não conseguir resolver o problema, contacte um centro de assistência.
• Apenas o pessoal técnico especializado está autorizado a efetuar reparações.
• Se o cabo de ligação elétrica estiver danificado, apenas deve ser substituído pelo fabricante, ou pelo serviço técnico ou pessoas qualificadas, para evitar perigo elétrico.
• Para manter a EFICÁCIA e a SEGURANÇA do aparelho, recomendamos:
• contacte apenas os Centros de Assistência autorizados pelo fabricante.
• utilize sempre peças sobressalentes originais

Para a reciclagem

• Corte o cabo de alimentação e danifique o sistema de bloqueio da porta dos aparelhos que não sejam mais utilizados.
• Leve a máquina para um centro de reciclagem autorizado.

Tensão perigosa

Aviso:

As crianças podem ficar presas no aparelho (perigo de asfixia). Retire a ficha da tomada de rede, corte o cabo de alimentação e elimine-o. Destrua o fecho da porta de modo a que esta não possa fechar-se.

Posicionar o aparelho

Posicione o aparelho no local desejado. A parte traseira deve ficar virada para a parede e as partes laterais ao longo dos armários ou da parede adjacente. A máquina de lavar loiça está equipada com tubos de entrada e descarga da água que podem ser posicionados à direita ou à esquerda para facilitar uma instalação adequada.

Nivelar o aparelho

Uma vez posicionado o aparelho, ajuste os pés (enroscando-os para dentro ou para fora) da máquina de lavar loiça até esta ficar devidamente nivelada. Em qualquer dos casos, o aparelho não deverá ficar com uma inclinação superior a 2° . Um aparelho nivelado ajuda a garantir um desempenho adequado.

Ligação da água fria

Ligue o tubo de alimentação de água fria a um conector roscado de 3/4 e certifique-se de que o aperta devidamente (ver a fig.A).

Alguns modelos estão equipados com "Aquastop" (ver a fig.B) onde o filtro está colocado no conector.

Se os tubos da água foram novos ou não tiverem sido utilizados por um período prolongado, deixe a água correr para se certificar de que sai limpa e sem impurezas. Se não tomar esta precaução, corre o risco de o tubo de entrada da água ficar obstruído e de danificar o aparelho.

Atenção:

Utilize o novo tubo de água.

Não pode usar o tubo da água antigo.

Proteção anti-inundação

A máquina de lavar loiça está equipada com um sistema que interrompe a entrada da água em caso de problemas com o tubo de alimentação ou em caso de fugas no interior do aparelho, de modo a evitar danos na sua residência. Se, por qualquer razão, a caixa dos componentes elétricos for danificada, retire imediatamente a ficha do aparelho da tomada. A fim de garantir o funcionamento correto do sistema anti-inundação, a caixa "A" do tubo de alimentação deve ser ligada à torneira da água conforme indicado na fig. B. Nenhum outro tipo de ligação é aceitável. O tubo de alimentação de água não deve, em nenhuma circunstância, ser cortado, pois contém partes eletrolíticas ativas. Se o comprimento do tubo não permitir uma ligação adequada, substitua-o por um suficientemente comprido.

Ligação do tubo de descarga

Insira o tubo de descarga num tubo de esgoto com um diâmetro mínimo de 4 cm ou deixe-o orientado para o lava-louças, evitando dobrá-lo ou torcê-lo. Utilize o suporte de plástico especial fornecido com o aparelho (ver a fig. C). A extremidade livre do tubo deve estar a uma altura compreendida entre 40 e 100 cm e não deve ser submergida em água.

Atenção:

O suporte plástico do tubo deve ser corretamente fixo à parede para evitar que o tubo de descarga se desloque e que a água transborde.

Ligação elétrica

Depois de certificar-se de que os valores relativos à tensão e à frequência da habitação correspondem aos especificados na chapa de características (localização na porta inferior de aço inoxidável do aparelho) e de que o sistema elétrico é adequado à tensão máxima especificada na chapa de características, insira a ficha numa tomada elétrica devidamente ligada à terra (a ligação à terra do aparelho é obrigatória por lei). Se a tomada elétrica à qual o aparelho deve ser ligado não for apropriada para a ficha, substitua a ficha em vez de utilizar um adaptador, evitando que tal possa originar um sobreaquecimento.

Advertência:

A tomada deve estar acessível de modo a facilitar futuras manutenções e reparações na máquina.

Vista detalhada (painel de comandos)

A Indicador ON-OFF B Indicador de "3 em 1" C Indicador de falta de abrilhantador D Indicadores dos programas E Indicador 1/2 carga F Botão ON-OFF

G Tecla "3 em 1" H Indicador de falta de sal I Tecla de seleção dos programas J Tecla 1/2 carga K Tecla Start/Pause

Vista detalhada (interior)

a Cesto superior b Cesto inferior c Braço aspersor superior d Suporte para facas e Cesto porta-talheres f Braço aspersor inferior g Tampa do depósito do sal

h Filtro de lavagem i Gaveta do detergente e do abrilhantador j Tubo de alimentação de água k Tubo de descarga l Cabo de ligação elétrica

Sal

O grau de dureza da água varia de local para local. Se a água que utiliza na loiça for dura, formar-se-ão depósitos na loiça e nos utensílios. O aparelho está equipado com um descalcificador que utiliza um sal especialmente concebido para eliminar o calcário e os minerais da água.

Colocar o sal no descalcificador

Utilize sempre sal próprio para máquinas de lavar loiça. O compartimento do sal está localizado debaixo do cesto inferior e deve ser cheio da seguinte forma:

• Quando o indicador "H" se acender, encha o compartimento de sal.
• Retire o cesto inferior e, de seguida, desenrosque
• e remova a tampa do compartimento do sal; Se estiver a encher o compartimento pela primeira vez, encha-o com água;
• Coloque a extremidade do funil (fornecido) no orifício e introduza cerca de 2 kg de sal. É normal que uma pequena quantidade de água saia do compartimento do sal.
• Coloque cuidadosamente a tampa no lugar.

Importante

Para fazer a formação de ferrugem, coloque o sal imediatamente antes do início do ciclo de lavagem.

Regular o consumo de sal

A máquina de lavar loiça foi concebida para permitir a regulação do consumo de sal de acordo com o grau de dureza da água. Tal visa melhorar e adaptar o nível de consumo de sal por forma a reduzi-lo ao mínimo. A tabela dos serviços municipalizados indica-lhe o grau de dureza da água da sua área de residência.

Para regular o consumo de sal, proceda da seguinte forma:

• Desenrosque a tampa do compartimento do sal.
• O compartimento possui um anel com uma seta (ver a figura ao lado).
• Se necessário, rode o anel no sentido contrário ao dos ponteiros do relógio, partindo da definição “-” para o sinal “+”, consoante o grau de dureza da água.

É recomendável que as regulações sejam feitas de acordo com a seguinte tabela:

Dureza da água
Nivel	°fH	°dH	mmol/l	Posicao selector	Consumo sal (gramas/ciclo)	Autonomia (ciclos/2kg)
1	0 - 10	0 - 17	0 - 1,7	/	0	/
2	10 - 25	18 - 44	1,8 - 4,4	"- "	20	60
3	25 - 50	45 - 89	4,5 - 8,9	MED	40	40
4	>50	>89	>8,9	"+ "	60	25

Abrilhantador

Este produto deixa a loiça brilhante e permite que ela seque sem manchas. O compartimento está situado no painel interior da porta e deverá ser cheio ao fim de cada 80 ciclos de lavagem.

Quando a indicação “C” aparece, encha o compartimento de abrilhantador.

Colocar o abrilhantador

Para abrir o compartimento, rode a tampa "1" no sentido contrário ao dos ponteiros do relógio e, de seguida, adicione o abrilhantador, tendo o cuidado de não encher demasiado o compartimento. A quantidade de abrilhantador utilizada para cada ciclo pode ser regulada rodando o doseador "2", localizado sob a tampa "1", com uma chave de fendas.

Existem 6 regulações; a regulação normal de dosagem é 3.

Importante

Uma dosagem adequada do abrilhantador melhora o processo de secagem.

Se a loiça ficar com gotas de água ou manchas, rode o doseador para uma definição mais elevada.

Se a loiça ficar com riscas brancas, rode o doseador para uma definição mais baixa.

Detergente

Utilize detergentes específicos para máquinas de lavar loiça. Encha novamente o compartimento antes do início de cada ciclo de lavagem, conforme as instruções fornecidas na "Tabela de programas". O compartimento está situado no painel interior da porta.

Colocar o detergente

• Para abrir a tampa "3" do compartimento, prima o botão "4".
• Coloque o detergente relativo ao ciclo de lavagem no compartimento "5".
• Coloque o detergente relativo ao ciclo de pré-lavagem no compartimento "6".
• Depois de deitar o detergente no compartimento, feche a tampa e prima-a até ela encaixar com um estalido.

Aviso:

Para fechar a tampa mais facilmente, retire qualquer excesso de detergente dos rebordos do compartimento.

Não lavar na máquina as seguintes peças de loiça:

Talheres e outras peças de madeira, pois ficarão esbranquiçadas; peças com colas aplicadas não são próprias para as temperaturas atingidas dentro da máquina. Copos decorados e jarros delicados, especialmente antiguidades, pois as decorações não são resistentes à lavagem na máquina.

Peças de arte sensíveis à água quente também não são apropriadas, bem como loiça de cobre e de estanho. Elementos decorativos em vidro, peças em alumínio e prata podem perder a cor e as colorações desvanecerem-se. Mesmo algumas qualidades de vidro podem, após muitas lavagens, tornar-se opacas. Não são apropriados materiais absorventes, como esponjas e panos.

Recomendação:

De futuro, compre apenas loiça própria para ser lavada na máquina.

Peças de loiça sujas com cinza, cera, lubrificantes ou tinta não devem ser lavadas na máquina.

Danos nos vidros e na loiça

Causas:

• Tipo e processo de fabrico do vidro.
• Composição química do detergente.
• Temperatura da água e duração do programa de lavagem.

Recomendações:

• Utilizar recipientes de vidro e porcelanas recomendados pelo fabricante como próprios para lavar na máquina de loiça.
• Utilizar detergente assinalado como não prejudicial para a loiça. Consultar o fabricante do detergente. Utilizar, se possível, programas com temperaturas mais baixas e mais curtos.
• Para evitar possíveis danos em copos e talheres, estes devem ser retirados logo após o programa terminar.

Antes de introduzir a loiça na máquina, elimine os resíduos maiores para que o filtro não fique entupido, situação passível de originar uma diminuição do rendimento.

Se tiver utilizado tachos e panelas na preparação de alimentos extremamente difíceis de remover, deixe-os de molho antes de os lavar. Tal eliminará a necessidade de ciclo de lavagem extra. Puxe o cesto para fora para fazer a introdução da loiça na máquina.

Como utilizar o cesto inferior

Recomendamos que coloque as peças mais difíceis de lavar no cesto inferior: tachos, panelas, tampas, travessas e terrinas, conforme indicado na figura da direita.

É preferível colocar as travessas e as tampas na parte lateral dos cestos, de modo a evitar o bloqueio da rotação do braço aspersor superior.

• Tachos, terrinas, etc. devem ser sempre colocados virados para baixo (ver a fig. D).
• Os tachos fundos devem ficar inclinados para permitir que a água escorra.
• O cesto dos talheres pode ser duplicado (ver a fig. E).

Carga normal

Atenção:

Facas e outras peças pontiagudas devem ser colocadas para baixo ou horizontalmente.

Como utilizar o cesto superior

O cesto superior foi concebido para a louça mais delicada e leve, como, por exemplo, copos, chávenas de café e chá, molheiras, bem como pratos, tigelas pequenas e panelas pouco profundas (desde que não estejam demasiado sujas).

• Coloque os pratos e os utensílios de cozinha de forma a que não possam ser deslocados pelo jato de água.
• Pode ajustar a altura do cesto superior com os parafusos nos dois lados (ver a fig. F).

Depois de ajustar a posição do cesto superior para um nível mais alto, terá maior espaço para o cesto inferior e poderá colocar os tachos mais compridos, pratos, etc.

A prateleira

Copos de pé alto ou copos grandes devem ficar apoiados nesta prateleira e não noutras peças de louça.

Copos, chávenas e algumas taças podem ser arrumadas na prateleira. A prateleira pode ser levantada ou rebatida, em função das necessidades. (ver a fig. G)

Tabela de programas

Programas de lavagem	Tipo de loça por ex. Porcelana, tachos, talheres, copos,etc.	Tipo de restos de alimentos	Quantidade de restos	Estado dos restos	Descrição do Ciclo	1/2arga	3 in
70° Intensivo	Resistente	Sopas, molhos gratinados, batatas, massas, arroz, ovos, assados	Muita	Muito aderidos	Pre-lavagem com água quente. Lavagem prolongada a 70°C. Pré-lavagem com água fria. Enxaguamento com água quente. Secagem.	-	●
						●	●
55° Lavagem Normal					Pre-lavagem com agua quente. Lavagem prolongada a 55°C. Pré-lavagem com agua fria. Enxaguamento com agua quente. Secagem.	-	●
						●	●
50° Lavagem breve (EN50242)	Variada	Sopas, batatas, massas,arroz, ovos, assados	Pouca	Pouco aderidos	Pre-lavagem com agua quente. Lavagem prolongada a 50°C. Pré-lavagem com agua fria. Enxaguamento com agua quente. Secagem.	-	●
						●	●
45° Copos		Café, bolos, leite, salsichas, bebidas frias, saladas	Muito pouca	Pouco aderidos	Lavagem a 45°C. Enxaguamento com agua fria. Enxaguamento com agua quente. Secagem.	-	●
						●	●
40° Lavagem<rapida a 40°					Lavagem breve a 40°C. Enxaguamento a frio.	-	-
						●	-
soak Pré-lavagem		Ducha, quando a loiça tem que ficar,na boaquina durante vários dias.			Breve lavagem a frio para fazer a secagem dos resíduos na loiça.	-	-
						●	-

diferida Programação

Valor de medição no laboratório conforme Norma Europeia EN 50242.

Duração em min Energia em kWh
112	1.44	18
94	1.25	16
90	1.11	15
102	1.00	14
90	1.00	14
140	0.76	13
92	1.01	12
82	0.95	10
32	0.40	9
28	0.30	8

Considerando o tipo de loiça, a quantidade e a situação dos restos de comida, encontrará na janela o programa adequado à lavagem pretendida.

Na parte inferior da janela encontrará indicações sobre a evolução do programa e os respectivos dados.

EXEMPLO: Loça variada, com muitos restos de comida fortemente aderidos, pode ser lavada com o programa «Normal» 55°

Conselho para poupar energia

No caso da máquina ter pouca carga, por vezes é suficiente um programa mais ligeiro.

Dados dos Programas

Os valores apresentados sobre os programas são apenas para orientação e são em condições normais. Estes valores podem alterar-se devido à:

• quantidade de loiça,
• temperatura de entrada de água,
• pressão da água,
• temperatura ambiente, tolerâncias na tensão da rede
• tolerâncias condicionadas pelo aparelho (temperatura, quantidade de água, etc)

Ligar a máquina

• Carregue a máquina de lavar louça e abra a torneira de entrada de água.
• Feche a porta e pressione a tecla on/off "F" para ligar a máquina. O indicador "A" acende.
• Pressione a tecla "I" para selecionar o programa que deseja, o indicador "D" correspondente ao programa acende.
• Pressione a tecla "K" de começo/pausa, quando a máquina de lavar louça começa é imediatamente e o indicador correspondente do programa aparece.

Final do programa

• Seis sinais sonoros indicam o final do programa, iluminando-se todos os indicadores de programa.

Desligar a máquina

Alguns instantes após o programa terminar:

• Desligar o botão On-Off
• Abrir a porta
• Retirar a louça (antes de arrefecer)
• Fechar a torneira da água

Interromper um Programa

• Abra a porta. Cuidado! Existe o perigo de que a água que circula no interior da máquina salpique para fora. Abrir totalmente a porta, só depois do braço aspersor estar imobilizado.
• Em caso de ligação à água quente ou se a máquina já tiver aquecido e a porta for aberta, deixe-a aberta durante alguns minutos antes de a voltar a fechar. Caso contrário, devido à expansão, a porta pode abrir.

Atenção:

Interrompa ou cancele um programa em funcionamento apenas se for absolutamente necessário.

Cancelar ou alterar um programa quando este está a ser executado

• Um ciclo que ainda esteja a ser executado só pode ser alterado se ainda estiver no início. Caso contrário, o detergente já poderá ter sido utilizado e o aparelho já poderá ter efetuado a descarga da água de lavagem. Neste caso, deve encher novamente o compartimento do detergente (consulte o parágrafo intitulado "Colocar o detergente").
• Para alterar um ciclo que já está a ser executado, siga as instruções do capítulo "Reset da função de descarga" e selecione o programa que deseja (consulte o capítulo "Ligar a máquina").

Tecla "1/2 Carga"

Esta tecla (ver "painel de comandos", letra "H") permite lavar apenas no cesto superior ou inferior. Caso não haja louça suficiente para completar uma carga, este modo pode economizar água e energia elétrica.

Seleção da 1/2 carga:

• Selecione o programa (ver "Ligar a máquina").
• Pressione a tecla de 1/2 carga. O indicador de 1/2 carga aparece a piscar.
• Feche a porta. O programa inicia automaticamente.
• A quantidade de detergente deve ser ajustada à 1/2 carga.

Utilização de pastilhas "3 em 1"

1. Antes de utilizar este tipo de produtos, deve verificar primeiro se a dureza da água da sua residência é compatível com as especificações do fabricante (consulte a embalagem do produto).
2. Se tiver problemas ao utilizar as pastilhas "3 em 1" pela primeira vez, contacte o fabricante do detergente (o contacto telefónico é indicado na embalagem do produto).

Conselho especial

Ao utilizar produtos combinados, as indicações do abrilhantador e do sal não são necessárias. Recomenda-se a seleção do nível mais alto da dureza de água.

Para selecionar a função "3 em 1"

1. Feche a porta. Selecione o programa e pressione a tecla "G" até que o indicador "B" se ilumine.
2. Pressione a tecla de Início/Pausa "K", a máquina inicia o funcionamento imediatamente, e o indicador do programa e o indicador de função "3 em 1" piscam.

Para cancelar a função "3 em 1"

Siga as instruções do capítulo "Cancelar ou alterar um programa em funcionamento". Se decidir alterar para detergente normal, recomendamos que:

1. Coloque sal e abrilhantador nos respetivos compartimentos.
2. Regule a dureza da água para um valor mais elevado e realize dois ciclos de lavagem sem carga.
3. Regule novamente a dureza da água de acordo com as condições da sua região (para mais informação, consulte por favor o manual de instruções).

Aviso:

Não coloque as pastilhas na cuba nem no cesto dos talheres, pois resultará numa má lavagem. As pastilhas deverão ser colocadas na gaveta do detergente.

Aviso:

Não deverá utilizar as pastilhas 3 em 1 ou pastilhas similares nos programas Rápido e Pré-lavagem.

Após cada lavagem

Após cada lavagem, feche a água e deixe a porta entreaberta de modo a que não se formem odores e humidade no interior do aparelho.

Retirar a ficha

Antes de qualquer operação de limpeza ou manutenção, retire sempre a ficha da tomada. Não corra riscos.

Solventes ou produtos de limpeza abrasivos

Não utilize solventes ou produtos de limpeza abrasivos para limpar o exterior e as partes de borracha da máquina. Utilize um pano com água morna e sabão.

Para eliminar manchas da superfície interior, utilize um pano embebido em água, ou então um produto de limpeza próprio para máquinas de lavar louça.

Deslocar o aparelho

Se tiver de deslocar o aparelho, tente mantê-lo na posição vertical. Poderá deslocá-lo com a parte traseira virada para baixo, se tal for absolutamente necessário.

Juntas

Um dos fatores que originam a formação de odores na máquina é a acumulação de resíduos nas juntas. Uma limpeza periódica com uma esponja impedirá que tal aconteça.

Não deixe a porta aberta para evitar tropeçar.

Quando for de férias

Quando for de férias, execute um ciclo de lavagem com a máquina vazia, de seguida, retire a ficha da tomada, feche a água e deixe a porta do aparelho entreaberta. Tal ajudará a aumentar a durabilidade das juntas e a evitar a formação de odores no interior do aparelho.

O controlo e a manutenção regular da sua máquina pode evitar o aparecimento de anomalias, poupando tempo e problemas. Deve regularmente fazer um controlo visual à sua máquina.

Estado geral da máquina

• Verifique se existem depósitos de gordura e de calcário no interior da cuba. Se estes depósitos existirem, lave bem a cuba com detergente.

Verificar a indicação de falta de sal "C". Se necessário, adicione sal.

Abrilhantador

Verifique a indicação de falta de abrilhantador no painel de comandos "H". Se necessário, encha o depósito.

Filtros

Os filtros "7,8" mantêm afastados da bomba os resíduos de maior dimensão existentes na água. Estes resíduos podem ENTUPIR os filtros.

• Depois de cada lavagem, verifique os filtros; se necessário, limpe-os.
• Libertando o filtro "7", poderá retirar o grupo de filtros "8". Remova os restos de comida e lave os filtros sob água corrente.
• Coloque novamente o grupo de filtros "8" e o filtro "7".

Braço aspersor

O calcário e as partículas de sujidade na água de lavagem podem bloquear os injetores e os apoios dos braços aspersores "9" e "10".

• Verifique se os injetores dos braços aspersores estão obstruídos com resíduos de alimentos.
• Se necessário, desmonte o braço inferior "10" puxando-o para cima. Desapertar o braço superior "9".
• Lave os braços aspersores sob água corrente.
• Voltar a encaixar e aparafusar os braços aspersores.

Eliminação de algumas anomalias

Com a experiência, muitas das anomalias que surgem no funcionamento diário podem ser eliminadas, sem necessidade de recorrer aos serviços de assistência. Isto poupa, naturalmente, dinheiro e garante a disponibilidade imediata da máquina. As indicações que se seguem ajudarão a encontrar as causas das anomalias.

Anomalias...

...ao ligar a máquina

A máquina não funciona

• Os fusíveis domésticos não estão em condições.
• A ficha da máquina não está ligada à tomada.
• A porta da máquina não está corretamente fechada.
• A tecla do programa não está premida.
• A torneira da água não está aberta.
• Filtro entupido no tubo de entrada de água.
• Ouve está localizado na ligação do dispositivo Aquastop ou no tubo de entrada de água.

Importante

As reparações só devem ser efectuadas por um técnico qualificado. As reparações indevidas podem originar danos e perigos consideráveis para o uso.

...na máquina

Quando “70°” “55°” pisca.

Verificou-se:

• a porta está devidamente fechada.

Quando “70° 50°” pisca.

Verificou-se:

• o tubo de descarga está colocado numa posição muito baixa.

Quando “70° 50° 45°” pisca.

Verificou-se:

• o tubo de descarga está torcido ou dobrado.
• o tubo de descarga está colocado numa posição muito alta.

Quando “70° 55° 50°” pisca.

Verificou-se:

• a torneira da água está aberta e se o tubo está corretamente colocado;
• tem água em casa e se está tem pressão suficiente;
• o tubo de alimentação de água está torcido ou dobrado;
• o filtro do tubo de alimentação de água está obstruído.
• o tubo de descarga está colocado na posição inferior.

Se após estas verificações a máquina de lavar loiça continua a indicar uma anomalia no display: pressione a tecla Off, aguarde alguns minutos e pressione a tecla On. Se a máquina de lavar loiça não funciona e/ou o problema persistir, contacte o centro de assistência técnica mais próximo e indique as seguintes informações:

• o tipo de anomalia;
• o número do modelo (Mod...) e o número de série (S/N...), indicações na chapa de características localizada no interior da porta.

o braço inferior de aspersão roda com dificuldade

a tampa da gaveta do detergente não fecha

• Demasiado detergente no reservatório.
• Mecanismo bloqueado por resíduos de detergente.

os pilotos de controlo não desligam após a lavagem terminar

• O interruptor principal ainda está ligado.

Resíduos de detergente colados na gaveta, após a lavagem

• A gaveta está húmida aquando da adição de detergente. Só adicione detergente com a gaveta seca.

Após terminar o programa, fica água no interior da máquina.

• O tubo de esgoto está entupido ou dobrado.
• A bomba de descarga está bloqueada.
• Os filtros estão entupidos.
• O programa não terminou. Aguarde que o programa termine.

...na lavagem

Formação invulgar de espuma.

• Detergente de lavagem manual no reservatório de abrilhantador.
• Se derramar abrilhantador, limpe-o imediatamente com um pano, para evitar a formação de espuma excessiva durante o seguinte ciclo de lavagem.

A máquina para durante a lavagem.

• Não há alimentação elétrica.
• Não há alimentação de água.

Ruídos durante a lavagem.

• O braço aspersor está a bater numa peça de loiça.

Loça a bater durante a lavagem

• Peças de loiça incorretamente arrumadas.

Ruídos na torneira

• Causado pela instalação da tubagem de água. Não tem qualquer efeito no funcionamento da boquilha. Não há solução possível.

...na loiça

Ficam resíduos de comida na loiça

• Loça mal colocada, os jatos de água não atingem a superfície da loiça
• O cesto está sobrecarregado.
• As peças de loiça estão em demasiada quantidade. Foi adicionado pouco detergente.
• Foi selecionado um programa pouco intensivo.
• Movimento do braço aspersor obstruído por peça de loiça.
• Os orifícios do braço aspersor estão entupidos com restos de comida.
• Os filtros estão entupidos.
• Os filtros não estão bem colocados.
• Bomba de descarga bloqueada.

Descoloração em peças de plástico

• Foi adicionado pouco detergente.
• O detergente tem baixo efeito de branqueamento. Utilizar detergente com branqueador de cloro.

A loiça fica com manchas brancas, copos com aspeto opaco

• Adicionado pouco detergente.
• Regulada pouca quantidade de abrilhantador.
• Apesar da elevada dureza da água, não foi adicionado sal especial.
• Descalcificação da água regulada para um grau demasiado baixo.
• A tampa do reservatório de sal não está bem fechada.
• Foi utilizado detergente inadequado.

A loiça não fica seca

• Selecionado um programa sem secagem.
• Regulada pouca quantidade de abrilhantador.
• Loíça retirada demasiado cedo da máquina.

Os copos têm um aspecto baço.

• Regulada pouca quantidade de abrilhantador.

Chá ou restos de batom não totalmente removidos.

• O detergente tem baixo efeito de branqueamento.
• Selecionada uma temperatura muito baixa.

Vestígios de ferrugem nos talheres.

• Talheres sem resistência à oxidação.
• Demasiado teor de sal na água de lavagem.
• Tampa do reservatório de sal mal fechada.
• Verteu demasiado sal durante o enchimento do reservatório.

Não consegue eliminar os depósitos na loiça.

• Adicionado detergente inadequado.
• Os copos não são próprios para lavar na máquina.

Copos e talheres com estrias, copos com aspecto metálico

• Regulada uma quantidade de abrilhantador demasiado elevada.

Largura	45 cm
Profundidade	65 cm
Altura	85 cm
Capacidade	servço 9 pessoas standard
Pressão da água da rede	0.03-1.0MPa
Tensão / Freqência	220-240V~/50Hz
Tensão / Freqência	13A
Consumo total de energia	1950W

Indicações

Indicações sobre reciclagem

Os aparelhos usados incorporam materiais que podem ser recuperados se os entregar num centro de reciclagem.

No caso de não utilizar mais o aparelho, retire a ficha da tomada, corte e deite fora o cabo de alimentação juntamente com a ficha.

Destrua o fecho da porta, evitando assim que crianças a brincar possam ficar bloqueadas no interior do aparelho e corram perigo de vida (asfixia).

O seu novo aparelho está protegido pela embalagem durante o transporte. Todos os materiais da embalagem são reutilizáveis e recicláveis. Por favor, providencie para que a embalagem seja reciclada, sem prejudicar o meio ambiente.

Não permita que as crianças brinquem com os materiais da embalagem, pois existe o perigo de asfixia, devido aos cartões desdobráveis e às vezes transparentes.

Informe-se nos Serviços Municipalizados da sua zona sobre as várias possibilidades de reciclagem e

métodos de eliminação dos materiais de embalagem.

Generalidades

• Nas máquinas de integração total, que posteriormente sejam instaladas como máquinas de instalação livre, deve assegurar-se que estas não caiam por não estarem encastradas.

Indicações sobre a homologação segundo a Norma Europeia EN 50242

Capacidade: 9 pessoas

Programa comparativo: Lavagem ligeira

Regulação do abrilhantador: 5

Detergente: 5g + 22g

No caso do cesto superior ser regulável em altura, deve ser colocado na posição superior.

Funcionamento diário

Utilize sempre sal especial para máquina de lavar loiça.
