Tipo de producto	Lavavajillas de libre instalación
Marca	Teka
Modelo	LP2 400
Dimensiones (Al x An x Pr)	85 x 60 x 60 cm
Peso neto	45 kg
Alimentación eléctrica	230 V ~ 50 Hz, 10 A
Consumo de agua	10 L por ciclo
Consumo energético	0,92 kWh por ciclo
Capacidad	12 cubiertos
Número de programas	5 programas (Eco, Intensivo, Rápido, Normal, Prelavado)
Funciones especiales	Inicio diferido, Media carga, Secado turbo
Nivel sonoro	49 dB(A)
Clase energética	A+
Seguridad	Seguridad infantil, Antidesbordamiento, Bloqueo de puerta
Mantenimiento y limpieza	Limpieza regular de filtros, brazos de lavado y junta de puerta
Piezas de repuesto y reparabilidad	Piezas disponibles bajo pedido, reparación posible por un profesional
Información general	Manual de instrucciones en francés, inglés, español, portugués

Preguntas frecuentes - LP2 400 TEKA

¿Cómo instalar correctamente el lavavajillas Teka LP2 400?

Asegúrese de que el aparato esté nivelado y estable. Conecte la entrada de agua fría (presión 0,3-10 bar) y el desagüe. Enchufe a una toma de 230 V con tierra. Consulte el manual para más detalles.

¿Qué productos de lavado usar?

Use sal regeneradora, abrillantador y detergente en polvo, gel o pastillas. Respete las dosis indicadas y las recomendaciones del fabricante.

¿Cómo cargar la vajilla para un lavado óptimo?

Coloque los platos grandes abajo, los vasos y tazas arriba. Incline las superficies cóncavas. Evite bloquear los brazos de lavado. Consulte el cesto y la guía de carga.

¿Qué hacer si el lavavajillas no arranca?

Verifique que la puerta esté bien cerrada, que la alimentación esté enchufada y que el programa esté seleccionado. Si el problema persiste, revise el fusible o el disyuntor.

¿Por qué la vajilla no está limpia después del ciclo?

Esto puede deberse a una carga incorrecta, un filtro obstruido, cantidad insuficiente de detergente o un brazo de lavado bloqueado. Limpie los filtros y verifique la dosis de detergente.

¿Cómo limpiar los filtros del lavavajillas?

Desenrosque el filtro cilíndrico y retire el filtro plano. Enjuáguelos con agua corriente y vuelva a montar. Realice esta operación regularmente para evitar malos olores.

¿Qué hacer en caso de fuga de agua debajo del aparato?

Corte la entrada de agua y desconecte el aparato. Verifique las conexiones de entrada y desagüe, así como la junta de la puerta. Si la fuga persiste, contacte a un técnico.

¿Cómo activar la seguridad infantil?

Presione simultáneamente las teclas correspondientes (ver manual) durante unos segundos hasta que se muestre el símbolo de bloqueo. Para desactivar, repita la operación.

¿Cuál es la duración de un ciclo normal?

El ciclo normal dura aproximadamente 2 horas. Los ciclos Eco son más largos (hasta 3h30) mientras que el ciclo rápido dura aproximadamente 30 minutos.

¿Dónde encontrar piezas de repuesto para el LP2 400?

Las piezas de repuesto están disponibles en distribuidores autorizados de Teka o en línea. Tenga a mano el número de modelo completo para realizar el pedido.

MANUAL DE USUARIO LP2 400 TEKA

Selección de un programa

Sal para la máquina

• El brazo está bloqueado por partículas o restos de alimentos.

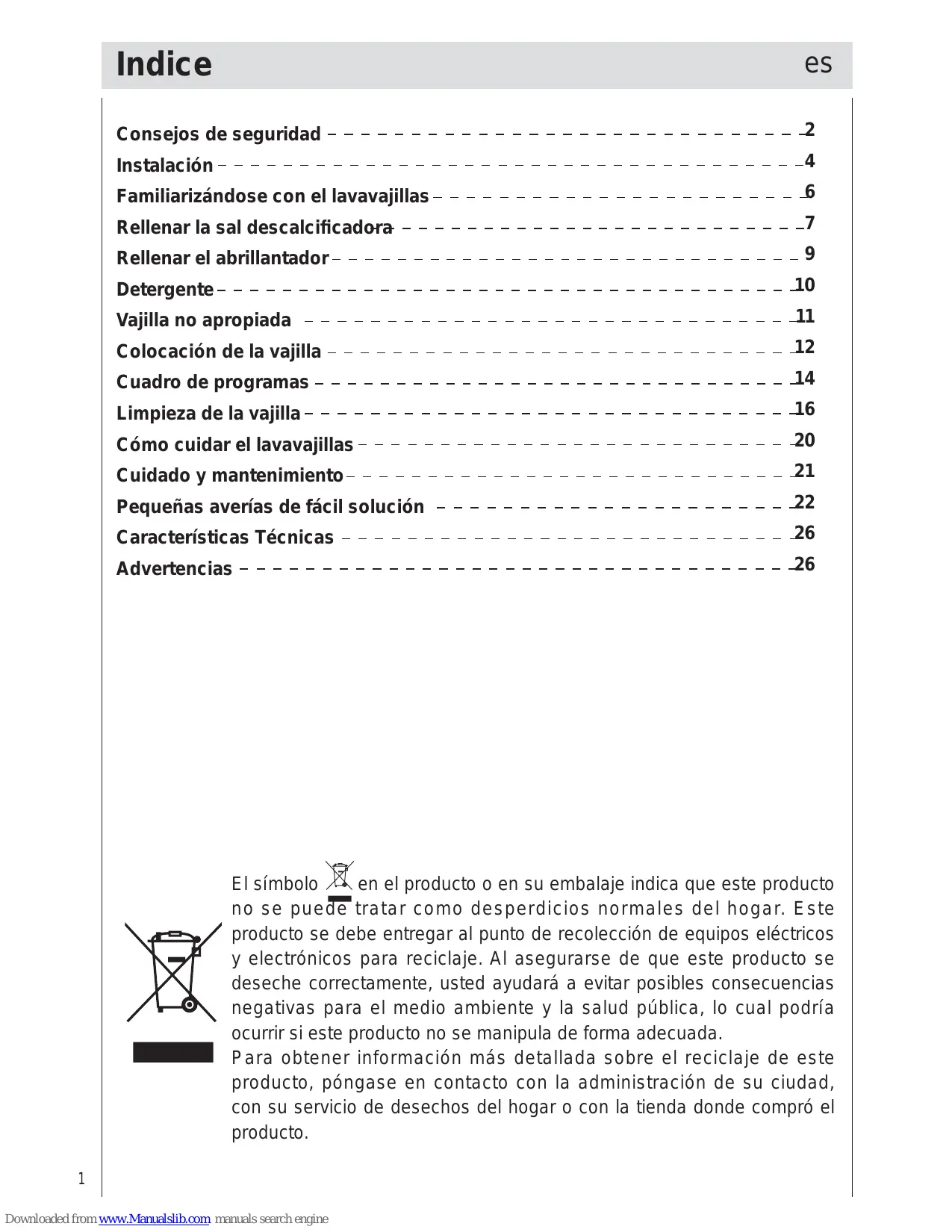

Consejos de seguridad 2 Instalación 4 Familiarizándose con el lavavajillas 6 7 9 Detergente 10 Vajilla no apropiada 11 Colocación de la vajilla 12 Cuadro de programas 14 Limpieza de la vajilla 16 Cómo cuidar el lavavajillas 20 Cuidado y mantenimiento 21 Pequeñas averías de fácil solución 22 26 Advertencias 26

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desechos normales del hogar. Este producto se debe llevar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted podrá evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo que podría ocurrir si este producto no se manipula de forma adecuada.

Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

Al ser suministrado el aparato

• Verifique inmediatamente el estado del embalaje del lavavajillas por si presentara daños o desperfectos debidos al transporte. No ponga en marcha un aparato en caso de presentar daños o desperfectos visibles. En caso necesario, consulte con el distribuidor. Elimine y evacue los materiales de embalaje según prescripción legal nacional.

Antes de la instalación de la máquina

• Efectúe la instalación y la conexión del aparato a la red eléctrica según se indica en las instrucciones de instalación y montaje.
• Durante los trabajos de montaje del aparato, este debe permanecer desconectado de la red eléctrica.
• Cerciórese de que la instalación eléctrica de su vivienda dispone de una toma a tierra debidamente instalada.
• Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato.
• No conectar nunca el aparato a la red eléctrica mediante un cable de prolongación.
• Los lavavajillas encastrables o integrables sólo deben montarse bajo placas encimeras de una pieza, fijadas con tornillos a los armarios adyacentes, a fin de asegurar su estabilidad.
• Tras el montaje del aparato, el enchufe de este debe ser accesible.
• La caja de plástico que se encuentra en la toma de agua del lavavajillas incorpora una electroválvula.
• En el interior de la manguera de alimentación del agua se encuentran las tuberías y cables de conexión del lavavajillas. ¡No acortar la manguera ni sumergir la caja de plástico en el agua!
• No doble ni aplaste el cable de alimentación en exceso o de forma peligrosa durante la instalación.

• El lavavajillas sólo debe ser utilizado por personas adultas para lavar vajillas y utensilios de comida.
• Este aparato no debe instalarse en el exterior, incluso si la zona donde se va a instalar está cubierta por un tejado; es muy peligroso exponerlo a la lluvia y a la intemperie.
• No sentarse ni subirse encima de la puerta del lavavajillas: el aparato podría volcar.
• El agua de lavado que se encuentra en el interior del lavavajillas no es apta para el consumo humano o animal.
• No introducir ni agregar jamás disolventes en el lavavajillas. ¡Existe peligro de explosión!
• Abrir la puerta del lavavajillas con sumo cuidado durante el ciclo de lavado. ¡Existe peligro de que se produzcan fugas de agua!

No toque la resistencia durante o después del ciclo de lavado.

Normas básicas que deben cumplirse al utilizar el aparato:

• No toque el lavavajillas con los pies descalzos o con las manos o los pies mojados.
• No utilice alargadores ni tomas múltiples.
• Si el aparato no funciona correctamente o si es preciso realizar una operación de mantenimiento, desconecte el aparato del suministro eléctrico.

En caso de haber niños en el hogar

• Los niños y personas discapacitadas no deben utilizar el aparato.
• No se permite que los niños jueguen con el aparato.
• Guarde el detergente fuera del alcance de los niños y mantenga a los niños alejados del lavavajillas cuando está abierto.

En caso de avería

• En caso de avería, apague el lavavajillas y cierre el grifo de suministro de agua al lavavajillas. A continuación, consulte el apartado, "Pequeñas averías de fácil solución". Si no puede solucionar el problema, póngase en contacto con el Servicio de asistencia técnica.
• Las reparaciones solo deben ser efectuadas por personal cualificado.
• Para evitar peligros eléctricos. En caso de avería en la toma de corriente (enchufe), esta debe ser sustituida únicamente por el fabricante, el Servicio Técnico o personal cualificado.
• Para mantener el RENDIMIENTO y SEGURIDAD de este aparato, recomendamos:
• llamar al servicio técnico autorizado por el fabricante. -utilizar siempre las piezas originales.

Desguace de la vieja unidad

Corte el cable de suministro eléctrico y quite el cierre de la puerta de los aparatos que se vayan a desguazar.

Contribuya activamente a la protección del medio ambiente facilitando que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente.

Voltaje peligroso

Advertencia:

Los niños podrán acceder al aparato y encerrarse dentro (peligro de asfixia) o provocar otras situaciones peligrosas. Por esta razón: sacar el enchufe de acometida, cortar el cable eléctrico y la toma de agua y eliminarlo. Estropear el cierre de la puerta de forma que la puerta no se pueda cerrar.

Colocación del aparato

Coloque el aparato en la ubicación deseada. La parte trasera debe estar contra la pared y los laterales contra los armarios o paredes adyacentes. El lavavajillas está equipado con toma de agua y tubos de desagüe que pueden colocarse a la izquierda o a la derecha, según sea necesario, para poder realizar la instalación.

Nivelación del aparato

Una vez colocado el lavavajillas, ajuste los pies para nivelarlo (enroscar o desenroscar). En cualquier caso, el aparato no debe estar inclinado más de 2° . Si el aparato está nivelado, el rendimiento mejora.

Conexión del agua fría

Conecte el tubo flexible de alimentación del agua fría a un conector de rosca de 3/4 (gas) y asegúrese de que está correctamente enroscado (consulte la Fig. A).

Algunos modelos están equipados con un "Aquastop" en el tubo de alimentación del agua (vea fig.B) donde se encuentra un microfiltro dentro del conector.

Si los tubos del agua son nuevos o si no se han utilizado durante mucho tiempo, deje correr el agua para asegurar que el agua está limpia y sin impurezas. Si no se toma esta precaución, puede llegar a bloquearse la toma de agua y dañar el aparato.

Advertencia:

Use el nuevo tubo flexible suministrado.

No reutilice el antiguo.

fig.B

Protección contra inundaciones

Algunos modelos de lavavajillas están equipados con un sistema que corta el suministro de agua en caso de problemas con el tubo flexible de alimentación del agua o fugas debajo de la unidad. Si por alguna razón se daña la caja que contiene los componentes eléctricos, saque el enchufe del lavavajillas inmediatamente. Para garantizar el correcto funcionamiento de la protección contra inundaciones, la caja "A" con el tubo flexible de alimentación debe estar conectada al grifo de suministro del agua como se muestra en la fig. B. No debe utilizarse ningún otro tipo de conexión. El tubo flexible de alimentación no debe cortarse bajo ningún concepto, ya que contiene partes eléctricas activas. Si la longitud del tubo flexible no alcanza para realizar una conexión correcta, sustitúyala por un tubo más largo. Este tubo flexible está disponible a través del Servicio de Asistencia Técnica.

Conexión del tubo de desagüe

Introduzca el tubo de desagüe en una tubería de desagüe con un diámetro mínimo de 4 cm. o colóquelo en el fregadero y asegúrese de que no está torcido ni doblado. Utilice el soporte especial de plástico que se incluye con el aparato (vea la fig. C). El extremo libre del tubo debe estar a una altura entre 40 y 100 cm. y no debe sumergirse en el agua.

Atención:

Fije correctamente el soporte especial de plástico del tubo a la pared para evitar que se mueva y se derrame agua fuera.

Conexión eléctrica

Una vez comprobado que el voltaje y la frecuencia de la vivienda y los de la placa de datos (situada en la parte interior de la puerta de acero inoxidable del aparato) coinciden y que el sistema eléctrico está adaptado para el mayor voltaje de la placa de datos, introduzca el enchufe en la toma de corriente con una toma a tierra adecuada (la toma a tierra del aparato es obligatoria por ley).

Si la toma de corriente a la que se conectará el aparato no es la adecuada para el enchufe, cambie el enchufe en lugar de utilizar adaptadores o similares ya que puede producir sobrecalentamientos y quemaduras.

Advertencia:

El enchufe de la máquina lavaplatos debe ser accesible aunque se instale de forma empotrada, así se facilitarán los futuros mantenimientos y reparaciones de la máquina.

Primer plano (panel de control)

A Luz indicadora "ON-OFF" B Indicadora "3 en 1" C Indicador de falta de abrillantador D Indicadores programas E Indicador de falta de sal F Pulsador "ON-OFF"

G Tecla "3 en 1" H Indicador de falta de sal I Tecla de selección programas J Tecla "Media Carga" K Botón Inicio / Pausa

Primer plano (Interior)

a Cesta superior b Cesta inferior c Brazo aspersor superior d Bandeja para cubertería e Cestilla para vajillas de plata f Brazo aspersor inferior

g Tapa del contenedor de sal h Filtro de lavado i Depósito de detergente y abrillantador j Manguera de entrada de agua k Manguera de desagüe l Toma de corriente eléctrica

La sal

La dureza del agua varía según la localidad. Si en el lavavajillas entra agua dura, se formarán incrustaciones de cal sobre la vajilla.

Gracias a un descalcificador que utiliza una sal específica para lavavajillas, se eliminan las sales de calcio del agua.

Carga de la sal en el descalcificador

El depósito de sal está bajo el cesto inferior y se rellena de la siguiente forma:

• Cuando el indicador "H" aparece, el depósito de sal se debe rellenar.
• Extraiga la cesta inferior, desenrosque y quite la tapa del depósito.
• Si está cargando el depósito por primera vez, llénelo de agua.
• Coloque el embudo suministrado con el equipo en el orificio e introduzca 2 kg de sal aproximadamente. Es normal que se derrame un poco de agua del depósito.
• Enrosque nuevamente la tapa con cuidado.

Importante:

Para evitar la formación de herrumbre, aconsejamos cargar la sal poco antes de comenzar un ciclo de lavado.

Regulación del consumo de sal

El lavavajillas ofrece la posibilidad de regular el consumo de sal en función de la dureza del agua que se utilice, para poder, de este modo, optimizar y personalizar el consumo de sal llevándolo al nivel mínimo necesario.

Para la regulación, seguir las siguientes instrucciones:

• Aflojar el tapón del depósito de sal.
• En el collar del depósito se ha colocado una flecha (ver fig. a la derecha).
• Si es necesario, girar la flecha desde el signo "-", en sentido antihorario, hasta el signo "+", según la dureza del agua de alimentación.

Es aconsejable efectuar la regulación según el siguiente esquema:

Dureza del agua
Nivel	°fH	°dH	mmol/l	Posición selector	C on s u m o sal(gramos/ ciclo)	Autonoma (ciclos/2kg)
1	0 - 10	0 - 17	0 - 1,7	/	0	/
2	10 - 25	18 - 44	1,8 - 4,4	"- "	20	60
3	25 - 50	45 - 89	4,5 - 8,9	MED	40	40
4	>50	>89	>8,9	"+ "	60	25

El abrillantador

Este producto vuelve la vajilla más brillante y mejora el secado. El depósito del abrillantador está ubicado en la parte interior de la puerta;

Cuando el indicador de nivel bajo del abrillantador "C" aparece, el depósito del abrillantador se debe llenar.

Carga del abrillantador

Para abrir el recipiente es necesario girar la tapa "1" en sentido contrario a las agujas del reloj. Cuando vierta el abrillantador, evite que se derrame. Se puede regular la cantidad de producto suministrado accionando, con un destornillador, el regulador "2" colocado debajo de la tapa "1".

Hay 6 posiciones posibles, normalmente está colocado en la 3.

Importante:

La regulación del suministro del abrillantador permite mejorar el secado. Si sobre la vajilla lavada quedan gotas de agua o manchas, es necesario girar el regulador hacia los números más altos. Si la vajilla lavada presenta estriaciones blancas, girar el regulador hacia los números más bajos.

El detergente

Use únicamente detergente específico para lavavajillas. El detergente se debe añadir antes del comienzo de cada ciclo de lavado respetando las indicaciones suministradas en el "Cuadro de programas". El depósito del detergente se encuentra en la parte interna de la puerta.

Carga del detergente

• Para abrir la tapa "3" presione el pulsador "4".
• El detergente para el lavado se introduce en la cubeta "5".
• El detergente para el prelavado se introduce en la cubeta "6".
• Después de verter el detergente, cierre la tapa presionando hasta que haga "click".

Atención:

Para facilitar el enganche de la tapa, antes del cierre, elimine los restos de detergente caídos en los bordes de la cubeta.

La vajilla que se describe a continuación no es adecuada para su limpieza en el lavavajillas:

Compre en el futuro sólo vajilla y cubiertos explicamente adecuados para el lavado en el lavavajillas.

Advertencia:

No lavar en el lavavajillas vajilla que contenga restos de ceniza, cera, grasa lubricante o pinturas.

Daños en la cristalería y vajilla

Causas:

- Tipo y procedimiento de fabricación de la cristalería. - Composicion química del detergente. - Temperatura del agua y duración del programa de lavado.

Nuestro consejo:

- Usar cristalería y vajilla de porcelain provistas por el fabricante con eldistinctivo «Resistentes a lavavajillas» o equivalente. - Usar un detergente caracterizzato como «suave» o «no agresivo» Consultar a este respectfully con los fabricantes de detergentes. - SeLECTIONAR un programa de lavado deorta duración y la temperatura más bajo possible. - Con objeto deatar daños en la cristalería y los cubiertos,=aconsejamos retirarlos del lavavajillas lo más pronto possible, una vez conclusido el programa de lavado. Antes de colocar las vajillas en el lavavajillas, quite los granos más grandes de comida, para que no tapara el filtro, de lo queoulda reducir la propidad. Si en el bote y los platos hay comida duras, lo mejor es empaparlos antes de lavar. Para lavados extras, no hace falta empaparlos. Saque la cesta, en lo que coloque los cubiertos.

Cómo utilizar la cesta inferior

Proponemos que coloque las vajillas que son dificiles de lavar, como botes, platos, tapas, puentes y tazones, en la cesta inferior, según la figura a la derecha. Coloque las fuentes y las tapas en un lado de la cesta para que no bloqueen al brazo aspersor. - Los botes y tazones se debe colocar con la aperture hacía abajo (vea la fig.C). - Coloque las ollas hondas un poco inclinadas para que el agua coulda salir mejor. - La cesta para vajillas de plata se pueda dividir en dos (vea la fig.D),  Carga normal de la vajilla

Advertencia:

Los cuchillos y otros utensilios con punta se deben de colocar con la punta hacía abajo en la cesta, o en una posición horizontal. El Diseño de la cesta para vajillas superior es para colocar uno cubiertos de buena hechura y más ligeros, como vasos de vidrio, tazas, platillos, platos, tazonillos y platos llanos(a condición de que ellos no están tan sucios). - Coloque bien los cibiertos para que no moviera cuando se lavan por agua. - La cesta para vajillas superior se pueda subirse y bajoarse con el control de los botones bilaterales (vea la fig.E). Ajuste la cesta superior al nivel mós alto先进技术ustediene mós espacio para acomodar estas cacerolas y bandejas mós altas en la cesta inferior.

Bandejas

Cologne los vasos altos de vidrio y los objetivos que tienen mangos largos contra la bandeja, no los apoye contra otros objetivos que se va a lavar. Coloque los vasos de vidrio, tazas y cuencos sobre la bandeja. La bandeja para tazas se pueda girar hacía fuera si es Neededo (vea la fig.F).

Programa de lavado	Tipo de vajilla por ejemplo porcelain, cacerolas, cubiertos, vasos, etc.	Tipo de los restos de comida	Cantidad de los restos de alimentos	Estado de los restos de alimentos	Descripción del ciclo	1/2arga	3 in 1
Intensivo	Poco sensible	Sopas, gratinados, salsas, patatas, pastas, arroz, huevos, alimentos fritos o asados	Granivantad	fuertamente adheridos	Prelavado con agua caliente. Programa de lavado长大 a 70°C. Aclarado con agua fría. Aclarado con agua caliente. Secado.	-	●
						●	●
Normal					Prelavado con agua caliente. Programa de lavado长大 a 55°C. Aclarado con agua fría. Aclarado con agua caliente. Secado.	-	●
						●	●
Lavado Ligero (EN50242)	Mezlada	Sopas, patatas, pastas, arroz, huevos, alimentos fritos o asados	Pocaivantad	Ligeramente adheridos	Prelavado con agua caliente. Programa de lavado长大 a 50°C. Aclarado con agua fría. Aclarado con agua caliente. Secado.	-	●
						●	●
Cristalería		Café, pasteles, leche, embutido, chorizo, bebidas frías, ensaladas	Muy bajaivantad	Ligeramente adheridos	Lavado a 45°C. Aclarado con agua fria. Aclarado con agua caliente. Secado.	-	●
						●	●
Rápido					Programa de lavado corto a 40°C. Aclarado en frío..	-	-
						●	-
Remoyo		Rociado de la vajilla en caso de encontrarse almacenada está durante various días en el lavavajillas antes de su limpieza.			Lavado corto en frío para evitar que se peguen los restos de comida en la vajilla.	-	-
						●	-

Normas homologadoras según norma europea EN 50242.

Diferida
Programacion
Lavado prolongado Prelavado Abrilantador
-	10g	15g	10g	15g	15g	25g	25g	5g	5g	5g	5g	5g	5g	5g	5g
-	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
-	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1

Duración en horas de energia aqua en litros en kWh	Consumo de agua aqua en litros en kWh
112	1.44	18
94	1.25	16
102	1.11	15
90	1.00	14
162	0.85	15
140	0.76	13
82	0.95	10
92	1.01	12
32	0.40	9
28	0.30	8

Seleccionar un programa

El cuadro de programas disponible le permite selectionar el programa más adecuado en función del tipo de vajilla y de lacantidad o naturaleza de los restos de alimentos que se(PC)encuentren adheridos a estas. El desarrollo completo y los datos relativos al programa figuran en la parte inferior del cuadro de programas. Un exemple: Para lavar piezas de vajilla con numerousos restos de alimentos fuertamente adheridos deben usarse el programa « Normal» 55° .

Consejo para reducir los consumos

En caso deotta carga del lavavajillas, muchas vezes es suficiente con seleccionar el programa inmediamente inferior.

Duración y consumos de los programas

Los values reseñados sólo son values orientativos, calculados en función deunas conditiones de trabajo de laquina normales. Estos valores能把 divergir de los values reales medidos en función. - de la cantidad de vajilla que se lave - de la temperatura del agua de alimentación - de la presión del agua de red - de la temperatura ambiente que exista en el lugar de emplazimiento de laquina - de las tolerancias de la red electrica - y de las tolerancias del aparato (temperatura, caudal de agua, etc.)

Puesta en marcha del aparato

- Asegürese de partir el grifo de entrada de agua, y cargue el lavavajillas. - Cierre la puerta y encienda el aparato pulsando el botón On-Off "F", El piloto de encendido quedará activado. - Pulse el botón de programas "I" para selectionar el programa deseado, el cual quedará indicado a工程技术 del LED correspondiente "D". - Pulsar el botón de Inicio/Pausa “K”, el lavavajillas comenzará a functionar inmediamente, qedando el programa selectionado indicado en el panel de control.

Fin del programa:

 - Seis pitidos nos indicaran la finalización del programa, iluminándose todos losindicadores del programa.

Desconectar el aparato

Aguardar uno Minutes tras finalizar el programa: - Desconectar el interruptor On-Off. - Abrir la puerta del aparato. - Extraer la vajilla una vez que se haya enfriado. - Cerrar la llave de paso (grifo del agua).

Atención:

Cuando el lavavajillas está todas en bajo, pulsando el botón RESET可能导致 cancelar el programa.

Interrumpir un programa

- Abrir la puerta. i Atencion:Peligro de salpicaduras de agua! Abrir la puerta cuando el brazo aspersor haya sido de girar. - En caso de estar connectado el aparato a la red de agua caliente o que el agua ya se haya calentado, alAbrir la puertadeerla puertaentreabierta duranteunosminutos antes de volverla a cerrar. De lo contrario la expansiónuedebrirla puerta.

Atención:

Interrumpa la的操作方法。

Cancelación o modificación de un programa ya en marcha

- Un programa ya en marcha sólo puede modifierse siibiaVa poco tiempo en marcha. De lo contrary, puisede que ya se haya utilisé el detergente y que aparato haya descargado el agua del lavado. Si fuera el caso,es Neededo volver a rellenar el distribuidor del detergente (consulte elApartado "Llenado del distribuidor de detergente"). - Para modifier un programa ya en marcha, siga las instrucciones del apartado titulado "Reseteteo del desagüe", y selección el programa que desea (ver apartado) "Conexión del aparato".

Tecla "1/2 carga"

Esta tecla (ver " vista deerca cuadro de mandos letra J ) permite lavar solamente en la cesta superior cuando no haya vajilla suficiente para efectuar una energia completa: permitirá de este modo ahorrar agua y energia electrica.

Selección de la 1/2 carga cesta superior:

- Seleection del programa (vea "Puesta en marcha el aparato"). - Pulsar la tecla1/2arga "J", el indicator 1/2"E"arga aparece intermitente. - Para boring la 1/2arga, pulsar la tecla 1/2carga "K" hasta que elindicador se apague. - Tenga en cuenta que lacantidad de detergente debe deajustarse a una 1/2arga.

Uso de las tabletas de detergente "3 en 1"

Aviso general

1. Antes de utiliser這些 productos deben comprobar que la dureza del agua es compatible con las specifications del fabricante. 2. Los productos deben ser realizados cuando estRICTamente las instrucciones del fabricante. 3. En el caso de encontrar algo problema al utiliser las pastillas "3 in 1" por primera vez, contacte por favor con el service de atencion al cliente del fabricante del detergente (el Telefono aparece en la caja del producto).

Atención

Cuando utilise produits combinados, la luz de abrillantador y sal no serán tenidas en cuenta. Se recomienda seleccionar el;nivel más bajo de dureza de agua.

Selección de la función "Tabletas":

1. Cierre la puerta. Seleccione el programa y presione el boton "D" hasta que el "Indicador de tableta" se encienda. 2. Presione el botón Inicio/Pausa “L”, y el lavavajillas comenzará el programa. El indicator de programa y el de tabletas quedará parpadeando.

Para cancelar la función "Tabletas"

Siga las instrucciones para la "Cancelacion del programa en progreso". Si decide partager al uso de tabletas de detergente normales le advertimos de que: 1. Rellene los compartmento de abrillantador y sal. 2. Ajuste la dureza del agua a un valor apropriado, y execute tres ciclos de lavado sin energia. 3. Reajuste de Nuevo la dureza del agua deacuerdo a las conditiones de su zona (Para más información revise lasindicaciones del manual de instructcciones).

Advertencia:

No coloque las pastillas en el cubo ni en la cesta para los cubiertos ya queURTAR como resultado un peor lavado. Las pastillas se deben colocar en el dosificador de detergente.

Advertencia:

Cuando selección los programas rápido o remojo no deben usar tabletas "3 en 1".

Función de reseteo de desagüe

Puede usar la function de reseteo de desagüe para parar el ciclo de lavado presionando el botón de reseteo (ambos "K") durante 3segundos para cancelar el programa,entries el lavavajillas parará afterwards de finalizar la fase de desagüe.

Después de cada lavado

Cierre el grifo de suministro de agua ycede la puerta entreabierta para evitar que se formen malos olores y humedad en su interior.

Desconexión

Antes de efectuar cualquier operation de limpieza o mantenimiento desconecte el cable de alimentacion. No corra riesgos.

No utilice productos de limpieza abrasivos ni disolventes

Para limpiar el exterior y las partes de goma del aparato utilize un pamo humedecido con agua tibia y detergente. Para eliminar las manchas de la superficie interior, utilise un paño humedecido en agua con un poco de vinagre o un producto de limpieza especial para lavavajillas.

Desplazamiento del aparato

Si fueranecessary mover el aparato, intentemantenerlo en posicional vertical. Si fuera absolutamente necessary,可以更好 tumbarse sobre la parte posterior.

Juntas

Una de las causas de la formación de malos olores en el lavavajillas es que las partículas de comida quandan atrapadas en las juntas. Limpie periodically las juntas para evaciarlo. No deja la puerta abierta existe peligro de tropezarse.

Cuando vaya a ausentarse por vacaciones

Recomendamos executar un ciclo de lavado con el lavavajillas vacio, sacar el enchufe, cerrar el grifo yJKLM la puerta entreabierta. De este modo se evita el deterioro de las juntas y la formacion de malos olores. Un control y mantenimiento regular de su lavavajillas contribuirá apreventar averías y perturbación en el funcionaimiento de este, ahorrando de este modo tiempo y molestias. Porarlodeferasometerregularmente su aparatoa un control visual.

Estado general del aparato

- Verificar el interior del lavavajillas por si hubiera en su interior depósitos de grasa o incrustaciones de cal. En caso de comprobar la existencia de depósitos de grasa o incrustaciones de cal: - Limpie el interior del lavavajillas con un detergente spécifique apropiado.

Sal especial para descalcificación

del agua

Verificar el piloto de avis de falta deibrillantador "H". En caso necessario, reponeribrillantador.

Abrillantador

Verificar el piloto de avis de la reposión de la sal descalcificadora “C”. En caso Neededo, reponer sal en el depuesto.

Filtros

Los filtros "7,8" retienen las partículas de suciedad gruesas disueltas en el agua de lavado dequina, evitando que能把 hacer hasta la bomba.Esta suciedad pueda hacer a obstrir a los filtros. - Verificar tras cada ciclo de funcionaimiento del lavavajillas si se ha acumulo sociedad en los filtros. - Tras girar el microfiltro "7" para suciedad gruesa hasta extraerlo, retiring también el grupo de filtros "8". Eliminar la suciedad (restos de alimentos) acumulada de los filtros. Enjuagarlos bajo elchorro de agua del grifo. - Colocar el filtros "8" en su emplazimiento y apriete el microfiltro "7".

Brazos de aspersión

Los depósitos de cal o las partículas de suciedad procedentes del agua de lavado peuvent obstruir los inyctores (orificios) y apoyos de los brazos de aspersión “9” y “10”. - Verificar si los inyectores (orificios) de los brazos de aspersión está obstruidos por restos de alimentos. - En caso Neededo, extraer el brazo de aspersión inferior "10" hacía arriba. - Desmontar el brazo de aspersión superior “9” perpetrando los tornillos de sujeción. - Limpiar los brazos de aspersión bajo elchorro de agua del grifo. - Montar los brazos en su situ, encajando el brazo inferior y atornillando el brazo superior.

Pequeñas averías de fácil solución

Hay pequeñas anomalías que no suponen NEEDARmente la existencia de una avería y, porARRY, no requiresn la intervención del Servicio de Asistencia Técnica. Con Frequencia se tratate dekleasas anomalías fáciles de subsanar. Para evitar un intervención innecasaria del serviceo的专业o, compruebe si la avería o fallo que usted ha constatado se encontrar recogida en los siguientes consejos y advertencias.

Averías…

...al conectar el aparato

El aparato no se pone en marcha.

- El fusible de la instalación electrica está defectuoso. - El enchufe del aparato no está connectado a la toma de corriente. - La puerta del aparato no está cerrada correctamente. - No se ha pulsado la tecla selectora del programa de lavado. - El grifo de agua está cerrado. - El filtro de la manguera de alimentación de agua está obstruido. - El bajo se encuesta obstruido en la conexión del dispositivo de Aqua Stop o de la manguera de alimentación.

Atención

Tenga siempre presente: Las reparaciones que Sean necessities efectuar en su aparato solo deben ser executadas por personal的技术ico debidamenteriallicado. Las reparaciones incorrectas o erroneas peuvent causar daños deconsideracion o dar lugar a situaciones de peligro para el usuario.

...en el aparato

Cuando “ 70° 55° ” parpadean.

Ha comprobado si:

- la puerta está correctamente cerrada.

Cuando “70° 50°” parpadean

Ha comprobado si:

- el tubo de desagüe esta colocado demasiado bajo.

Cuando “70° 50° 45°” parpadean

Ha comprobado si:

- el tubo flexible del agua está torcido o doblado. - el tubo de desaguè esta colocado demasiado alto.

Cuando “70° 55° 50°” parpadean.

Ha comprobado si:

- el grifo está abierto y el tubo flexible está conectado correctamente; - el suministro de agua a la casa debe estar abierto y con presión suficiente; - el tubo flexible del agua está torcido o doblado; - el filtro del tubo flexible de suministro del agua está obstruido. - el tubo de desagüe esta colocado demasiado bajo. Si tras efectuar todos这些东西 controls el lavavajillas sigue sin funciona o muestra另一边 avería en el display, pulsar la tecla Off, esperar algunos Minutes y pulsar la tecla On. Si el lavavajillas no funciona y el problema persististe, pángase en contacto con el servicios técnico autorizzato proportionsando la",[información]: - la naturaleza del problema; - el modelos (Mod...) y el número de série (S/N...), incluidos en la placía situada en la parte interior de la puerta.

El brazo de aspersión inferior gira con dificultad

- El brazo se incluye trabajo u obstruido por restos de alimentos o piezas de la vajilla.

La tapa de la cámara del detergente no se puede cerrar.

- Se ha puesto excessivo detergente en la camarra. - Los restos de detergente adheridos a la-camera bloquean el mecanismo de ciderre de esta.

Los pilotos de aviso no se apagan tras concluir el lavado.

- No se ha desconectado el interruptor principal del aparato.

Tras incluir el lavado, hay adheridos restos de detergente en el depósito

- El depuesto del detergente está humedo al poder el detergente en laquia. Colocar el detergente solo con el depuesto seco.

Tras concluir el programa de lavado, el agua no es evacuada completamente de la cuba del aparato.

- El tubo de desaguè está obstruido o doblado. - La bomba de evacuation está bloqueada. - Los filtros están obstruidos. - El programa no ha finalizzato aun. Aguardar a que conclusuya el programa.

...durante el ciclo de lavado

Formación de espuma no habitual

- Se ha puesto lavavajillas normal en el deposto del abrillantador. - El abrillantador derramado puede originar una excessiva formación de espuma en elARRYe, por lo tanto,utar con un trapo el abrrllantador esparcido.

El aparato se para durante el ciclo de lavado

- Se ha cortado la alimentacion de corriente. - Se ha cortado la alimentacion de agua.

Se escuchan sonidos de golpes durante el ciclo de lavado

- El brazo de aspersión roza o chocola contra piezas de la vajilla.

Se producen tintineos durante el ciclo de lavado

- La vajilla no se ha colocado correctamente.

Se escuchan golpes en las válvulas de llenado

- Se debe a la instalacion de la tuberia de agua. No tiene consecuencias sobre el funciona lo de laquina. No hay solucion possible.

...en la vajilla

En la vajilla quedan adheridos restos de alimentos

- La vajilla se ha colocado en posición incorrecta. Los chorros de agua de los brazos de aspersión no pudieron acceder hasta la superficie de la vajilla. - Exceso de entrega en el cesto. - Las piezas de vajilla han estado en contactounas con otheras. - Se ha puesto unaULDadedetergenteinsuficiente. - El programa seleccionado no tenia suficiente intensidad. - El Movemento libre de los brazos de aspersión ha sido obstaculazo por una pieza de vajilla. - Los injectores (orificios) del brazo de aspersión está obstruidos por restos de alimentos. - Los filtros de sociedad gruesa, Fiona o el microfiltro estábnobstruidos. - Los filtros están mal colocados. - La bomba de evacuation está bloqueada.

En los elementos de plástico se producen decoloraciones

- Se ha puesto unaULDad de detergente insufiente. - El detergente empleado tiene poco efecto blanqueador. Utilizar un detergente blanqueador de cloro.

Se observan manchas blancas (de cal) en la vajilla, sobre los vasos aparece un velo turbio

- Dosificacion insufficiente del detergente. - Dosificacion insufficiente del abrillantador. A pesar de vivir en una zona de agua con un elevado grado de dureza, no se ha puesto sal descalcificadora en el aparato. - Dosificacion de la sal ajustada a una dureza del agua insufficiente. - La taps del deposito de la sal descalcificadora no se ha cerrado Completely. - Se ha empleado un agente libre de fosfato; hacer un ensayo comparativo con un detergente con fosfato.

La vajilla no sale seca

- Se ha seleccionado un programa sin ciclo de secado. - Dosificacion insufficiente de abrillantador. - La vajilla se ha retirado demasiado antes del aparato.

Los vasos presentan un aspecto opaco

- Dosificacion insufiente del abrillantador.

Los cercos de té o manchas de barra de labios no han desaparecido completamente

- El detergente empleado tiene un insufiente poder blanqueador. - Se ha的选择acion una temperatura de trabajo insufiente.

Se observan manchas de óxido en los cubiertos

- Los cubiertos no tienen suficiente resistencia contra el oxido. Hay excessivacantidaddesaldescalcificadoraenelagua delavado de laquina. - No se ha cerrado correctamente la tapa del deposito de la sal. - Al reponer sal en el deposito, se ha derramado una excessivaCNTidad.

Los vasos presentan un aspecto opaco y descolorido, los depósitos no se pueden eliminar frotándolos a mano.

- El detergente empleado es inadequado. - Los vasos no son apropriados para el lavado en lavavajillas.

En los vasos y cubiertos se observan velos, los vasos presentan un aspecto metálico

- Dosificación excessivamente elevada del abrillantador.

Anchura	45 cm
Fondo	65 cm
Altura	85 cm
Capacidad	Estándar para 9 servicios
Presión del agua	0.03-1.0MPa
Voltaje	220-240V~/50Hz
Máxima intensidad de corriente	13A
Potencia total absorbida	1950W

Advertencias

Desguace del aparato viejo

Los aparatos usados incorporeal materiales valiosos que se pueda recuperar,entarigando el aparato a dicho efecto en un centro oficial de recogida o recuperacion de materiales reciclables (por exemple Servicio o Centro Municipal de desguace o instituciones semejantes). Antes de deshacerse de su aparato uso y sustituirlo por una unidad nuevo, deben inutilizarlo: Extraiga paraarlo el enchufe del aparato de la toma de corriente. Corte el cable de connexion del aparato y retí relo conjuntamente con el enchufe. Desmonte los cierras o cerraduras de la puerta o inutilícelos a fin de impeder que los niños, al hacer con la unidad, se encieren en laquia y se pongan en peligro de muerte (asfixia). Dada la elevada calidad de nuestros productos, ellos necessitan para su transporte un embalaje protector eficaz,@cuyas dimensiones,no obstarve,hemos limitado a lo estRICTamente requisiteo. Todoos materiales de embalaje realizados son respetuosos con el medio ambiente y peuvent ser reciclados o reutilizados. Contribuya activamente a la proteccion del medio ambiente insistiendo en uno métodos de eliminacion y recuperacion de los materiales de las unidades inservibles o desechadas respetuos con el medio ambiente. El material de embalaje no es ningún juguete. Nocede que los niños juguen con el . Peligro de asfixia con los cartones plegables y las láminas de plástico! Su Ayuntimiento o Administración local le informarán gustosamente sobre los métodos y posibilidades actuales de eliminación y evacuation es这些东西 materiales.

Observaciones generales

- Los aparatos encasrutables o integrables que fueran a utiliser se posteriormente como libre instalación,deferán asegurarse contra el peligro de vuelco, por ejemplo fijandolos con tornilos a la pared o montandolo bajo una encimera de una pieza, atornillada a los armarios adyacentes o másproximos.

Homologación según norma europea EN 50242

Carga de la vajilla según se prescribe en la norma. Ejempios para cargar la vajilla: Fig.1 y Fig.2 Capacidad: 9 cubiertos Programa comparativo : Lavado ligero Regulador del abrillantandor: 5 Detergente: 5 g + 22 g   En caso de poder modifierarse la alta del cesta superior, está deben encontrarse en la posición superior. En caso de divergencia de la conditiones de ensayo prescritas en la norma EN 50242, por ejemplo en cuando al grado de suciedad de la vajilla, el tipo y la naturaleza de la vajilla y los cubertos empleados, etc., consultar antes del test del fabricante.

COUNTRY	COMPANY	CC	TELEPHONE	E-MAIL / FAX
AUSTRALIA	TEKA AUSTRALIA Pty. Ltd.	61	3 9550 6100	[e-mail]
AUSTRIA	KÜPPERSBUSCH GesmbH	43	1 866 800	[e-mail]
BELGIUM	B.V.B.A. KÜPPERSBUSCH S.R.R.L.	32	2 466 87800	[e-mail]
BULGARIA	TEKA BULGARIA LTD.	359	2 9268 330	2 9768 332
CHILE	TEKA CHILE, S.A.	56	2 4386 000	[e-mail]
P. R. CHINA	TEKA INTERNATIONAL TRADING (Shanghai)	86	21 511 688 41	[e-mail]
CZECH REPUBLIC	TEKA CZ S.R.O.	420	2 84 691940	[e-mail]
ECUADOR	TEKA ECUADOR S.A.	593	4 2100311	[e-mail]
FRANCE	TEKA FRANCE S.A.S.	33	1 343 01597	1 343 01598
GERMANY	TEKA KÜCHENTECHNIK GmbH	49	2771 3950	info@teka-Küchentechnik.de
GREECE	TEKA HALLAS A.E.	30	210 9760283	[e-mail]
HUNGARY	TEKA HUNGARY KFT	36	1 3542110	[e-mail]
INDONESIA	PT TEKA BUANA	62	21 390 5274	[e-mail]
ITALY	TEKA ITALY S.P.A.	39	0775 898271	[e-mail]
KOREA(SOUTH REP.)	TEKA KOREA CO., LTD.	82	2 599 4444	222 345 668
MALAYSIA	TEKA KÜCHENTECHNIK(MALAYS) SDN.	60	3 7620 1600	[e-mail]
MAROC	TEKA MAROC,SA	34	942 355 286	942 355 260
MIDDLE EAST	TEKA KÜCHENTECHNIK MIDDLE EAST FZE	971	4 887 2912	[e-mail]
MEXICO	TEKA MEXICANAS.A. de C.V.	52	555 133 0493	[e-mail]
PAKISTAN	KÜPPERSBUSCH-TEKA PAKISTAN Pvt. Ltd.	92	42 5757676	42 631 2183
POLAND	TEKA POLSKA SP. ZO.O.	48	22 7383270	[e-mail]
PORTUGAL	TEKA PORTUGAL S.A.	351	234 329 500	[e-mail]
ROMANIA	SC TEKA KÜCHENTECHNIK ROMANIA SRL	40	21 233 44 50	21 233 44 51
RUSSIA	TEKA RUS LLC	7	495 101 31 08	[e-mail]
SINGAPORE	TEKA SINGAPORE PTE. LTD.	65	67342415	[e-mail]
SPAIN	TEKA INDUSTRIAL, S.A.	34	942355050	[e-mail]
THANLAND	TEKA (THANLAND) Co., Ltd.	66	2 652 2999	2 652 2740 1
TURKEY	TEKA TEKNIK MUTFAK	90	212 288 3134	[e-mail]
UKRAINE	TEKA UA	380	44 496 0680	[e-mail]
UNITED ARAB EMIRATESTEKA KÜCHENTECHNIK LLC		971	4 283 3047	[e-mail]
UNITED KINGDOM	TEKA PRODUCTS LTD.	44	1235 861916	[e-mail]
USA	TEKA USA INC.	1	813 2888820	[e-mail]
VENEZUELA	TEKA ANDINA S.A.	58	2 1229 12821	[e-mail]
VIETNAM	TEKA VIETNAM CO LTD.	848	38 358 746	38 258 747

 TEKA INDUSTRIAL, S.A. C/Cajo,17 39011 Santander (Spain) Tel: [phone] Tel: [phone] [e-mail]  WWW. TEKA.COM TEKA KUCHENTECHNIK GmbH Sechsheldener str.122 35708 Haiger (Germany) Tel: [phone] Tel: [phone] info@teka-Küchentechnik.de
