Tipo de producto	Lavadora frontal
Marca	Teka
Modelo	LI4 1270 E
Capacidad de lavado	7 kg
Velocidad de centrifugado máxima	1200 rpm
Clase energética	E
Consumo de agua anual	10400 L
Consumo de energía anual	197 kWh
Nivel sonoro de lavado	59 dB(A)
Nivel sonoro de centrifugado	76 dB(A)
Dimensiones (Al x An x Pr)	85 x 60 x 55 cm
Peso neto	70 kg
Alimentación eléctrica	220-240 V, 50 Hz, 10 A
Número de programas	16
Programas principales	Algodón, Sintéticos, Delicados, Lana, Rápido 30 min, Limpieza a vapor, Aclarado + centrifugado, Vaciar
Opciones	Inicio diferido, Prelavado, Planchado fácil, Parada con cuba llena
Tipo de tambor	Acero inoxidable, Wave Drum
Sistema de seguridad	Seguro infantil, Antidesbordamiento, Control de espuma
Mantenimiento y limpieza	Limpieza del filtro de desagüe, limpieza del cajetín de detergente, limpieza de la junta de la puerta
Piezas de repuesto y reparabilidad	Disponibles en el sitio web oficial de Teka y distribuidores autorizados
Normas	CE, RoHS

Preguntas frecuentes - LI4 1270 E TEKA

¿Cómo instalar la lavadora Teka LI4 1270 E?

Desembale el aparato, retire los tornillos de transporte, colóquelo sobre una superficie plana y dura. Conecte las mangueras de entrada de agua y de desagüe, luego enchufe la toma eléctrica. Use un nivel de burbuja para ajustar las patas.

¿Qué hacer si la lavadora no enciende?

Verifique la toma eléctrica y el disyuntor. Asegúrese de que la puerta esté bien cerrada. Consulte el manual para el código de error mostrado.

¿Cómo limpiar el filtro de desagüe?

Desenchufe el aparato, abra la trampilla del filtro, coloque un recipiente debajo del filtro, desenrósquelo y retire los residuos. Vuelva a colocar el filtro y cierre.

¿Qué programas usar para la ropa delicada?

Use el programa Delicados o Lana con una temperatura baja (30°C máx.) y una velocidad de centrifugado reducida.

¿Qué significa el código de error E03?

El código E03 indica un problema de desagüe. Verifique que la manguera de desagüe no esté doblada u obstruida, y limpie el filtro de desagüe.

¿Cómo mantener la junta de la puerta?

Limpie regularmente la junta con un paño húmedo y vinagre blanco para evitar moho. Deje la puerta entreabierta después de cada lavado.

¿Se pueden usar pastillas de lavado?

Sí, coloque la pastilla directamente en el tambor (no en el cajetín de detergente) para programas cortos. Para programas largos, use el compartimento correspondiente.

¿Cómo activar el seguro infantil?

Presione simultáneamente los botones Inicio diferido y Prelavado durante 3 segundos. Un indicador luminoso muestra la activación.

¿Cuál es la capacidad máxima de carga?

7 kg de ropa seca. No exceda esta carga para garantizar un buen lavado.

¿Cómo descongelar la lavadora en invierno?

Coloque el aparato en una habitación calefaccionada. Desenchúfelo y espere a que el hielo se derrita. No vierta agua caliente directamente.

MANUAL DE USUARIO LI4 1270 E TEKA

Gracias por haber elegido este producto. Estamos orgullosos de ofrecer el producto ideal para ti y la mejor gama completa o electrodomésticos para tu rutina diaria.

Lea atentamente este manual de instrucciones para aprender a usar la lavadora de manera correcta y segura y para obtener consejos útiles acerca de su mantenimiento.

Antes de usar su nueva lavadora lea atentamente este manual de instrucciones para optimizar su funcionamiento. Guarde el manual en buen estado para otros usuarios que pudieran necesitarlo más adelante.

Todos los productos están identificados con un único código o número de serie de caracteres, que figura en una etiqueta adherida al aparato (puerta de carga) o en el sobre que se encuentra dentro de la lavadora. El código es una especie de documento de identidad, necesario para registrar el producto y para solicitar la asistencia del Servicio de Atención al Cliente.

Normas ambientales

Este dispositivo tiene el distintivo de la directiva europea 2012/19/UE sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Los RAEE contienen tanto sustancias contaminantes (que pueden repercutir negativamente en el medio ambiente) como componentes básicos (que pueden reutilizarse). Es importante que los RAEE se sometan a tratamientos específicos con el objeto de extraer y eliminar, de forma adecuada, todos los agentes contaminantes. Igual de importante es recuperar y reciclar todo el material posible.

La gente puede desempeñar una función importante a la hora de asegurarse de que los RAEE no se convierten en un problema medioambiental; es crucial seguir algunas normas básicas:

• Los RAEE no han de tratarse como residuos domésticos.
• Los RAEE han de depositarse en los puntos de recogida habilitados para ello que gestiona el ayuntamiento o empresas contratadas para ello. En muchos países se ofrece la posibilidad de recogida a domicilio de los RAEE de mayor volumen.

En muchos países, cuando la gente compra un nuevo dispositivo, el antiguo se puede entregar al vendedor, quien lo recoge de forma gratuita (un dispositivo antiguo por cada dispositivo adquirido) siempre que o equipo entregado sea similar y disponga de las mismas funciones que el adquirido.

Índice

1. NORMAS DE SEGURIDAD
2. INSTALACIÓN
3. CUBETA PARA DETERGENTE
4. CONSEJOS PRÁCTICOS
5. LIMPIEZA Y MANTENIMIENTO
6. GUÍA RÁPIDA
7. CONTROLES Y PROGRAMAS
8. DIAGNÓSTICO DE AVERÍAS Y GARANTÍA

1. NORMAS DE SEGURIDAD

- Este producto es exclusivamente para uso doméstico o similar:

• zona de cocina para el personal de tiendas, oficinas y otros entornos laborales;
• granjas;
• pasajeros de hoteles, moteles u otros entornos residenciales;
• hostales (B&B).

No se recomienda el uso de este producto con fines diferentes del doméstico o similar, por ejemplo, con fines comerciales o profesionales. El empleo de la lavadora con fines no recomendados puede reducir la vida útil del artefacto e invalidar la garantía. Todos los daños, averías o pérdidas ocasionados por un uso diferente del doméstico o similar (aunque ese uso se realice en un entorno doméstico) no serán reconocidos por el fabricante en la medida en que lo permita la ley.

- Este electrodoméstico puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales limitadas o que carezcan de la experiencia y el conocimiento necesarios, siempre y cuando estén supervisadas por una persona encargada de velar por su seguridad o hayan sido instruidas en su utilización de manera segura.

Los niños no deben jugar con el electrodoméstico. Los niños no deben ocuparse del mantenimiento ni de la limpieza del electrodoméstico, salvo que estén supervisados una persona encargada de velar por su seguridad.

• Vigile a los niños de manera que se asegure que no juegan con el aparato.
• Los niños menores de 3 años se deben mantener lejos a menos que estén supervisados de forma continua.
• Si el cable de alimentación está dañado, deberá ser reemplazado por un cable o conjunto especial disponible a través del fabricante o su servicio técnico.
• Sólo deben emplearse las mangueras de suministro de agua proporcionadas con el electrodoméstico. No reutilizar mangueras de lavadoras antiguas.
• La presión de agua debe estar entre 0,05 MPa y 0,8 MPa.
• Ninguna alfombrilla debe obstruir las rejillas de ventilación situadas en la base de la lavadora.

• Una vez instalado el electrodoméstico, se debe poder acceder fácilmente al enchufe.

• La capacidad máxima de colada seca depende del modelo usado (ver panel de control).

• Para consultar la ficha del producto, visitar la web del fabricante.

Conexiones eléctricas e instrucciones de seguridad

• Los detalles técnicos (suministro de corriente y entrada de alimentación) están indicados en la placa de características del producto.
• Asegúrate de que el Sistema eléctrico dispone de conexión de tierra, de que cumple con los requisitos legales y de que la toma de corriente es compatible con el enchufe. También puede pedir asistencia profesional cualificada.
• Se recomienda evitar el uso de transformadores, múltiples enchufes o alargadores.
• Desenchufar la lavadora y cerrar el grifo del agua antes de proceder a su limpieza o a cualquier operación de mantenimiento.
• No desenchufar la lavadora tirando del cable de alimentación ni del aparato.

- Asegurarse de que no quede agua residual en el tambor antes de abrir la puerta de carga.

ATENCIÓN:

el agua puede alcanzar temperaturas muy elevadas durante el ciclo de lavado.

• No instalar la lavadora en el exterior, ni exponerla a la lluvia, a los rayos del sol, o a otros factores ambientales.
• Para transportar la lavadora, no levantarla sosteniéndola de los mandos ni de la cubeta del detergente y no apoyarla sobre la puerta de carga. Para levantar la lavadora, se recomienda la colaboración de al menos dos personas.
• En caso de fallo o mal funcionamiento, apagar la lavadora, cerrar el grifo del agua y no intentar repararla. Llamar de inmediato al Servicio de Atención al Cliente y utilizar sólo piezas de recambio originales. El incumplimiento de estas instrucciones puede afectar la seguridad del aparato.

2. INSTALACIÓN

• Extraer los 2 o 4 tornillos (A) que se encuentran en la parte posterior de la lavadora y quitar los dos 2 o 4 seguros de transporte (B), tal y como se muestra en la figura 1.
• Obstruir los 2 o 4 orificios que quedan tras retirar los tornillos con los tapones que se encuentran en el sobre que contiene las instrucciones.
• Para lavadoras de encastre, extraer los 3 o 4 tornillos (A) y los 3 o 4 seguros de transporte (B).
• En ciertos modelos, 1 o más seguros de transporte pueden caer dentro de la lavadora. Para quitarlos, inclinar el aparato hacia delante de modo de poder cogerlos. Obstruir los orificios que quedan tras retirar los tornillos con los tapones que se encuentran en el sobre.

ATENCIÓN:

los niños no deben jugar con los materiales de embalaje.

- Coloca la lámina de "polionda" en la parte inferior como se indica en la figura 2 (según modelo, considerar versión A, B o C).

En algunos modelos no será necesario realizar esta operación, debido a que la lámina de "polionda" ya se encontrará en la parte inferior del electrodoméstico.

Instrucciones para el montaje de la puerta del mueble

- Coloque la plantilla sobre la parte interior de la puerta del mueble. Es posible montar la bisagras y el imán de cierre en el lado derecho o izquierdo, según sus necesidades. Marque las posiciones de los orificios para los tornillos y, a continuación, practique los orificios con una taladradora.

• Fije las bisagras en su posición con los 4 tornillos suministrados (A).
• Fije el imán (B) en su posición con el tornillo (C).
• Monte la placa (D) en el lado derecho o izquierdo, según sus necesidades de instalación. Coloque el soporte de plástica (E) debajo de la placa y fijel en su posición con el tornillo (F).
• Coloque la tapa (G) en la posición inferior.

- Monte la puerta del mueble en la parte delantera de la lavadora con las bisagras. Fije los espaciadores (I) en su lugar utilizando los 2 tornillos (J) y luego fije las bisagras con 2 tornillos (H).

Se aconseja montar la puerta del mueble de modo que se abra hacia la izquierda, que es la misma dirección en que lo hace la puerta de la lavadora. Esto dejará más espacio cuando cargue la lavadora.

- Deslice la lavadora en una abertura del tamaño indicado en la figura de la derecha. Se puede colocar un zócalo en la parte delantera del electrodoméstico, pero su altura debe determinarla la altura de la lavadora.

- Las 4 patas ajustables permiten que la altura de la lavadora se pueda ajustar de 820 mm a un máximo de 840 mm. Para ajustar la altura, retire las tuercas instaladas en cada pata y sustitúyalas por las tuercas de 5 mm suministradas. Eleve las patas a la altura deseada y ajuste completamente la tuerca de seguridad a la base de la lavadora.

Conexión a la red de agua

• Conectar la manguera de agua al grifo (fig. 3), empleando únicamente la manguera suministrada con el electrodoméstico (no reutilizar mangueras antiguas).
• ALGUNOS MODELOS tienen una o más de las siguientes características:
• Conexiones HOT&COLD para agua fría y caliente (fig. 4): Favorecen el ahorro de energía.

Conectar el tubo gris al grifo del agua fría y el rojo, al del agua caliente. El electrodoméstico se puede conectar sólo al grifo del agua fría, en cuyo caso se retrasará el inicio de algunos programas.

● AQUASTOP (fig. 5): Un dispositivo situado en el tubo de alimentación impide la entrada de agua si el tubo está deteriorado. En caso de avería, aparece una marca de color rojo en la ventana "A", que indica que debe reemplazarse el tubo. Para extraer la tuerca, presionar el dispositivo de bloqueo unidireccional "B".
- AQUAPROTECT – TUBO DE ALIMENTACIÓN CON PROTECCIÓN (fig. 6): Si el tubo principal "A" pierde agua, el depósito transparente "B" contiene agua que permite que se complete el ciclo de lavado. Al finalizar el ciclo, solicitar al Servicio de Atención al Cliente el reemplazo del tubo de entrada de agua.

- La lavadora debe quedar cerca de la pared en su parte posterior, evitando que el tubo quede doblado o deformado. Ubicar el tubo de descarga en el fregadero o, preferentemente, conectar al desagüe de la pared a 50 cm de altura como mínimo, con un diámetro mayor que el tubo de la lavadora (fig. 7).

- Nivelar el electrodoméstico ajustando las patas fig. 8:

a.girar la tuerca en el sentido de las agujas del reloj para extraer el tornillo;
b.girar la pata regulable hasta que toque el suelo;
c. bloquear el movimiento de la pata insertando la tuerca hasta que toque la parte inferior de la lavadora.

- Enchufar el aparato.

ATENCIÓN:

si es necesario reemplazar el cable de alimentación, solicitar la asistencia del Servicio de Atención al Cliente.

Los fallos de instalación no están cubiertos por la garantía del fabricante.

* ACCESORIO VENDIDO POR SEPARADO

3. CUBETA PARA DETERGENTE

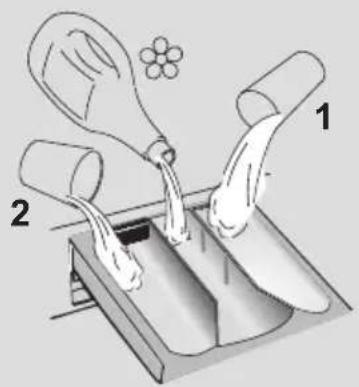

La cubeta se divide en tres compartimentos (fig. 9):

• compartimento "1": detergente para el prelavado;
• compartimento “✿”: otros productos líquidos como suavizantes, almidón, fragancias, etc;

ATENCIÓN:

sólo deben emplearse productos líquidos. La lavadora está configurada para dosificar automáticamente los productos durante el último aclarado.

Algunos detergentes no están diseñados para ser usados en el cajón dispensador, pero pueden ser empleados con su propio dispensador e introducirlo directamente en el tambor.

S

9

Consejos para colocar la ropa en la lavadora

Al clasificar las prendas, asegurarse de:

• quitar objetos metálicos como broches, ganchos, monedas, etc.;
• abotonar fundas, cerrar cremalleras, ajustar cinturones y cintas;
• retirar enganches de las cortinas;
• leer las instrucciones de lavado de cada prenda;
• tratar previamente las manchas difíciles con productos especiales.

- Al lavar alfombras, mantas o prendas pesadas, se recomienda desactivar la función de centrifugado.

- Para lavar lana, asegúrate de que la prenda puede ser lavada a máquina. Verifica la etiqueta de la prenda.

- Entre lavados, deje la puerta del electrodoméstico ligeramente abierta para evitar la posible formación de malos olores en su interior.

Consejos prácticos para reducir el consumo

Cómo reducir el consumo y no perjudicar el medio ambiente al utilizar el electro-doméstico.

• Cargue el electrodoméstico hasta su máxima capacidad en función del programa elegido (consulte la tabla de programas), de este modo podrá REDUCIR EL CONSUMO de agua y energía.
• El ruido y la humedad residual en la colada dependerán de las revoluciones durante el centrifugado: a mayor número de revoluciones, más elevado será el nivel de ruido y menor la humedad residual en la colada.

- Los programas más eficientes en términos de uso combinado de agua y energía suelen ser los más largos a las temperaturas más bajas.

Cargar al máximo la lavadora

- Para ahorrar energía, detergente y tiempo, se recomienda cargar al máximo la lavadora. Es posible ahorrar hasta un 50% de energía con una única colada de carga llena, en lugar de dos coladas a media carga.

¿Cuándo es necesario el prelavado?

- ¡Sólo cuando las prendas están muy sucias! Cuando la ropa tiene una suciedad normal, es posible ahorrar entre un 5% y un 15% de energía si no se utiliza la función de prelavado.

¿ Es necesario lavar a altas temperaturas?

- Si se emplea un quitamanchas o se sumergen las prendas manchadas antes de lavarlas en la lavadora, se reduce la necesidad de seleccionar un programa de lavado de alta temperatura. Seleccionando un programa de lavado de baja temperatura se puede ahorrar energía.

Antes de utilizar un programa de secado (LAVASECADORAS)

● AHORRE energía y tiempo seleccionando una velocidad de centrifugado elevada para reducir el contenido de agua en la colada antes de utilizar un programa de secado.

Dosificación del detergente

A continuación, se incluye una guía breve con sugerencias y consejos sobre el uso del detergente.

• Utilice solo detergentes aptos para los lavados en lavadora.
• Elija su detergente en función del tipo de tejido (algodón, tejidos delicados, tejidos sintéticos, lana, seda, etc.), el color, el tipo y el grado de suciedad y la temperatura de lavado del programa elegido.

Para utilizar la cantidad adecuada de detergente, suavizante y otros aditivos, siga detenidamente las instrucciones del fabricante: utilizar correctamente el electrodoméstico con la dosis adecuada evitará el despilfarro y reducirá el impacto medioambiental.

Para lavar ropa blanca muy sucia y obtener excelentes resultados, emplear programas para algodón con temperaturas de 60°C o superiores y un detergente en polvo normal con agentes blanqueadores.

Para temperaturas de lavado de 40°C a 60°C, se debe elegir un detergente apropiado para el tipo de género y el nivel de suciedad. Los detergentes en polvo normales dan excelentes resultados en el lavado de ropa muy sucia "blanca" o de colores resistentes, mientras que los detergentes en polvo para prendas de color son recomendables para el lavado de ropa de color con bajo nivel de suciedad.

Para temperaturas de lavado inferiores a 40°C, se recomienda emplear detergentes líquidos o adecuados para el lavado a bajas temperaturas.

Para el lavado de prendas de lana o seda, emplear sólo detergentes formulados especialmente para ese tipo de géneros.

- Un exceso de detergente producirá un exceso de espuma, lo cual evitará que el ciclo se desarrolle correctamente. También podría afectar a la calidad del lavado y del aclarado.

El uso de detergentes ecológicos sin fosfatos puede producir los siguientes efectos:

- El agua de vaciado del aclarado es más turbia debido a la presencia de zeolitos en suspensión, sin que resulte perjudicada la eficacia del aclarado.

• Presencia de polvo blanco (zeolitos) en la ropa al finalizar el lavado, que no se incrusta en el tejido ni altera los colores.
• Presencia de espuma en el agua del último aclarado, que no necesariamente es indicación de un aclarado deficiente.
• Presencia de abundante espuma debido a los tensoactivos aniónicos presentes en las formulaciones de los detergentes para lavadoras y que son difíciles de separar de la ropa.

Volver a aclarar la ropa en estos casos no conlleva ningún beneficio.

Si el problema persiste o sospechas de la existencia de una avería, contacta inmediatamente con el Servicio de Atención al Cliente autorizado.

5. LIMPIEZA Y MANTENIMIENTO

Un mantenimiento adecuado de su electro-doméstico puede prolongar su vida útil.

Limpieza exterior del electrodoméstico

• Desconecte el electrodoméstico de la red eléctrica.
• Limpie las superficies externas del electrodoméstico con un paño húmedo y EVITE EL USO DE PRODUCTOS ABRASIVOS, ALCOHOL Y/O DISOLVENTES.

Limpieza de la cubeta para el detergente

• Se recomienda limpiar periódicamente el cajetín del detergente para evitar que se acumulen residuos de detergente y de aditivos.
• Retire el cajetín con movimientos suaves pero firmes.
• Lave el cajetín bajo un grifo de agua y vuelva a colocarlo en su lugar.

Limpie el filtro de la bomba

- El electrodoméstico tiene un filtro especial que atrapa residuos de mayor tamaño, como botones o monedas, que podrían atascar el sistema de drenaje.

Recomendamos revisar y limpiar el filtro de 5 a 6 veces al año.

• Desconecte el electrodoméstico de la red eléctrica.

• Antes de extraer el filtro, se recomienda colocar un paño absorbente en el suelo para evitar que se moje.

• Girar el filtro en sentido contrario al de las agujas del reloj hasta que se detenga en la posición vertical.

• Extraer el filtro, limpiarlo y volver a colocarlo girándolo en el sentido de las agujas del reloj.
• Para volver a colocar todo en su sitio, repetir los pasos previos siguiendo las instrucciones en sentido contrario.

Recomendaciones para el traslado o para largos períodos de inactividad de la lavadora

• Si el electrodoméstico permanece instalado en una estancia sin sistema de calefacción durante largos periodos de tiempo, los tubos deben quedar totalmente vacíos de agua.
• Desconecte el electrodoméstico de la toma de corriente.
• Soltar el tubo de la abrazadera y colocar el extremo en un recipiente en el suelo para recoger toda el agua.
• Volver a asegurar el tubo de desagüe con la abrazadera una vez concluida la operación.

6. GUÍA RÁPIDA

La lavadora regula automáticamente el nivel de agua según el tipo de ropa y la carga. Este sistema reduce el consumo energético y el tiempo de lavado.

Selección de programas

• Encender la lavadora y seleccionar el programa de lavado.
• Regular la temperatura de lavado si es necesario y configurar las opciones necesarias.
• Pulsar la tecla INICIO/PAUSA para iniciar el lavado.

Si se produce una interrupción en la fuente de alimentación mientras el electrodoméstico está en funcionamiento, al restaurarse la alimentación, el electrodoméstico se reiniciará desde el comienzo de la fase en la que se encontraba cuando se produjo el corte.

- Al finalizar el programa, el mensaje "End" aparecerá en el display o, en algunos modelos, todos los pilotos de los ciclos de lavado se encenderán.

Esperar hasta que la luz SEGURIDAD PUERTA se haya apagado antes de abrir la puerta.

Para distintos tipos de lavado, consultar la tabla de programas y seguir los pasos indicados.

Datos técnicos

Presión en el circuito hidráulico: min 0,05 Mpa / max 0,8 Mpa

Revoluciones de centrifugado: ver tarjeta de datos.

Potencia absorbida/ Amperios del fusible de la red/ Tension: ver tarjeta de datos.

7. CONTROLES Y PROGRAMAS

A Selector de programas con posición OFF

B Tecla INICIO/PAUSA

C Tecla INICIO DIFERIDO

D Tecla OPCIONES

E Tecla RÁPIDOS / NIVEL DE SUCIEDAD

F Tecla SELECCIÓN TEMPERATURA

G Tecla SELECCIÓN CENTRIFUGADO

F+G BLOQUEO DE TECLA

H Display digital

I Indicadores OPCIONES
L Indicador SEGURIDAD PUERTA
M Indicador KG LOAD

N Indicador BLOQUEO DE TECLA

O Indicadores SELECCIÓN TEMPERATURA

P Indicadores SELECCIÓN CENTRIFUGADO

Apertura puerta

Un dispositivo de seguridad impide que la puerta se abra inmediatamente después del final del ciclo.

Espere 2 minutos después de que e ciclo de lavado haya terminado y la luz de "Puerta de seguridad" se ha apagado antes de abrir la puerta.

PROGRAMA selector con posición OFF

Cuando el selector de programa se activa la pantalla se ilumina para mostrar los ajustes para el programa seleccionado.

Para el ahorro de energía, al final del ciclo o con un período de inactividad, el contraste nivel de visualización disminuirá.

N.B.: Para apagar la máquina, gire el selector de programas en la posición OFF

• Accionar la tecla INICIO/PAUSA para iniciar el ciclo seleccionado.
• Una vez que se selecciona un programa el selector de programa se mantiene inmóvil en el programa seleccionado hasta que termine el ciclo.
• Apague la lavadora girando el selector en la posición OFF.

El selector de programa se debe volver a la posición OFF al final de cada ciclo o cuando se inicia un ciclo de lavado posterior antes del próximo programa que se está seleccionado y se inicia.

Tecla INICIO/PAUSA

Cierre la escotilla ANTES de seleccionar INICIO/PAUSA.

- Presionar para iniciar el ciclo.

Cuando la tecla INICIO/PAUSA ha sido accionada, la lavadora puede tomar unos segundos antes de iniciar el cilo.

PAUSAR LA LAVADORA

- Mantenga pulsado el botón INICIO/PAUSA durante aproximadamente 2 segundos (algunos indicadores luminosos y la pantalla de tiempo residual parpadearán, lo que indica que la lavadora está en pausa).

Por razones de seguridad, en algunas fases del ciclo de lavado la puerta solo se puede abrir si el nivel del agua está por debajo de su borde inferior y si la temperatura es inferior a 45°C. Si se cumplen estas condiciones, espere a que se apague la luz de SEGURIDA PUERTA antes de abrir la puerta.

- Vuelva a pulsar el botón INICIO/PAUSA para reiniciar el programa desde el punto en que se detuvo.

CANCELACIÓN DE UN PROGRAMA

- Para cancelar un programa, sitúe el selector en la posición OFF.

Tecla INICIO DIFERIDO

• Esta opción le permite pre-programar el ciclo de lavado para iniciarlo con una posterioridad de hasta 24 horas.
• Para diferir el inicio del ciclo:

- Introduzca el programa deseado.

• Pulse el botón una vez para activarlo (h00 aparece en la pantalla) y luego pulse de nuevo para fijar un intervalo de 1 hora (h01 aparece en la pantalla). El retardo preestablecido aumenta en 1 hora cada vez que se pulsa el botón, hasta que aparezca h24 en la pantalla, y en ese momento, al pulsar el botón de nuevo, se restablecerá el inicio diferido a cero
• Confirme pulsando la tecla INICIO/PAUSA. La cuenta atrás comienza y cuando termina el programa se iniciará automáticamente.
• Es posible cancelar el inicio diferido girando el selector de programas a la posición OFF.

Si se produce una interrupción en la fuente de alimentación mientras el electrodoméstico está en funcionamiento, al restaurarse la alimentación, el electrodoméstico se reiniciará desde el comienzo de la fase en la que se encontraba cuando se produjo el corte.

Las opciones deberán seleccionarse antes de pulsar la tecla de INICIO/PAUSA.

Tecla OPCIONES

Esta tecla permite escoger entre tres opciones diferentes:

- ACLARADO EXTRA

• Esta opción permite añadir un aclarado al final del ciclo de lavado y está diseñado especialmente para las personas con pieles delicadas y sensibles, para las cuales el mínimo resto de detergente puede causarles irritación y alergia.
• Esta función también está recomendada para las prendas de niños en caso de suciedad extrema, en los que se usa mucho detergente, o para el lavado de toallas cuyas fibras en su mayoría tienden a retener el detergente.

- HYGIENE +

Solo puedes activarla cuando hayas seleccionado una temperatura de 60°C. Esta opción te permite higienizar tus prendas manteniendo la misma temperatura durante todo el lavado.

- PLANCHADO FÁCIL

Esta tecla le permite minimizar las arrugas al máximo eliminando las vueltas intermedias o reduciendo la intensidad de las últimas vueltas.

Si escoges una opción que no es compatible con el programa seleccionado, el piloto correspondiente parpadeará primero y se apagará después.

Tecla RÁPIDOS / NIVEL DE SUCIEDAD

Esta tecla permite escoger entre dos opciones diferentes, dependiendo del programa seleccionado.

- RÁPIDOS

Esta tecla se activa cuando seleccionas el programa RÁPIDO (14/30/44 Min.) en el mando y te permite seleccionar uno de los tres ciclos indicados.

- NIVEL DE SUCIEDAD

• Una vez se ha seleccionado el programa, el tiempo de lavado establecido para ese programa se mostrará automáticamente.
• Esta opción te permite escoger entre 3 niveles de intensidad de lavado, modificando la duración del programa, y dependiendo de la suciedad de las prendas (solo pueden usarse en algunos programas tal y como se muestra en la tabla de programas).

Tecla SELECCIÓN TEMPERATURA

• Esta tecla permite cambiar la temperatura de los ciclos de lavado.
• No se puede aumentar la temperatura por encima del máximo permitido para cada programa, para conservar los tejidos.
• Si deseas lavar con un programa frío, todos los indicadores deben estar desconectados.

Tecla SELECCIÓN CENTRIFUGADO

• Si pulsas esta tecla, es posible reducir la velocidad máxima, y si lo deseas, puedes cancelar el ciclo de centrifugado.
• Si la etiqueta no proporciona información específica, significa que se puede usar el centrifugado máximo previsto por el programa.

Para evitar dañar los tejidos, no es posible aumentar la velocidad por encima del máximo permitido para cada programa.

• Para reactivar el ciclo de centrifugado, pulsa la tecla hasta alcanzar la velocidad de centrifugado deseada.
• Es posible modificar la velocidad de centrifugado sin detener la lavadora.

Una cantidad excesiva de detergente puede provocar un exceso de espuma. Si el electrodoméstico detecta la presencia de una cantidad excesiva de espuma, puede descartar la fase de centrífugado, o extender la duración del programa y aumentar el consumo de agua.

La lavadora está equipada con un dispositivo electrónico que descarta el ciclo de centrifugado si la carga está desequilibrada. Esto reduce el ruido y la vibración en la lavadora, y prolonga la vida de la lavadora.

BLOQUEO DE TECLA

• Pulsando simultáneamente las teclas SELECCIÓN TEMPERATURA y SELECCIÓN CENTRIFUGADO durante 3 segundos, la lavadora te permitirá bloquear las teclas. De esta forma, si pulsas accidentalmente alguna de las teclas en el display durante un ciclo, podrás evitar que se cambie el programa accidentalmente.

- El bloqueo de tecla se desactiva sencillamente pulsando ambas teclas de nuevo, o desconectando el electrodoméstico.

Display digital

El Display digital le permite estar constantemente informado sobre el estado de la lavadora.

1) INDICADORES OPCIONES

Los indicadores muestran las opciones que pueden seleccionarse con las teclas correspondientes.

2) DURACIÓN CICLO

• Cuando se selecciona un programa, el display muestra automáticamente la duración del ciclo, que puede variar, dependiendo de las opciones seleccionadas.
• Una vez que el programa ha comenzado se le mantiene informado constantemente del tiempo restante hasta el final del lavado.
• La lavadora calcula el tiempo hasta el final del programa seleccionado sobre la base de una carga estándar, durante el ciclo, el aparato corrige el tiempo al que se aplica según tamaño y la composición de la carga.

3) INDICADOR SEGURIDAD PUERTA

- El icono indica que la puerta está cerrada.

Cierre la escotilla ANTES de seleccionar INICIO/PAUSA.

- Cuando INICIO/PAUSA se presiona con la puerta cerrada, el indicador se parpadeará y luego de manera fija.

Si la puerta no está bien cerrada, la luz seguirá parpadeando durante unos 7 segundos, después de lo cual la orden de marcha se elimina automáticamente. En este caso, cierre la puerta de la manera adecuada y pulse la tecla INICIO/PAUSA.

- Un dispositivo de seguridad impide que la puerta se abra inmediatamente después del final del ciclo. Espere 2 minutos después de que el ciclo de lavado haya terminado y la luz de SEGURIDAD PUERTA se haya apagado antes de abrir la puerta. Al final del ciclo, gire el selector de programas a la posición OFF.

4) INDICADOR Kg LOAD (función activa solo en algodón y sintéticos)

- Durante los primeros minutos del ciclo, el indicador "Kg LOAD" permanecerá encendido mientras el sensor inteligente

obtendrá el peso de la ropa y ajustará el tiempo de ciclo, el agua y el consumo de electricidad en consecuencia.

- A través de cada fase de lavado "Kg LOAD" permite monitorear la información sobre la carga de ropa en el tambor y en los primeros minutos de la colada él:

• Ajusta la cantidad de agua necesaria;
• Determina la duración del ciclo;
• Control de los aclarados en function del tip ode tejido a seleccionado para ser lavado;
• Ajusta el ritmo de rotación del tambor para el tipo de tejido que se lava;
• Reconoce la presencia de espuma, aumentando, si es necesario, la cantidad de agua durante el aclarado;
• Ajusta la velocidad de centrifugado de acuerdo a la carga, evitando así cualquier desequilibrio.

5) INDICADOR BLOQUEO DE TECLA

El indicador muestra que las teclas están bloqueadas.

6) INDICADORES SELECCIÓN TEMPERATURA

Los indicadores muestran la temperatura de lavado del programa seleccionado que puede cambiarse (si está permitido) con la tecla correspondiente.

Si deseas lavar con un programa frío, todos los indicadores deben estar desconectados.

7) INDICADORES SELECCIÓN CENTRIFUGADO

Los indicadores muestran la velocidad de centrifugado del programa seleccionado que puede cambiarse o descartarse con la tecla correspondiente.

Tabla de programas

PROGRAMA		(ver panel de control)								1)(MAX.)	1
		5kg	6kg	7kg	8kg	9kg	10kg	11kg	12kg		2	☀	1
	algodón 90°C2)	5	6	7	8	9	10	11	12	90°	●	●
	algodónprelavado2)	5	6	7	8	9	10	11	12	60°	●	●	●
	eco 40-602)	5	6	7	8	9	10	11	12	60°	●	●
20°C	20°C	5	6	7	8	9	10	11	12	20°	●	●
	mixto2)	2,5	3	3,5	4	4,5	5	5,5	6	60°	●	●
	delicado	2	2	2,5	2,5	2,5	2,5	2,5	3	40°	●	●
	aclarado	-	-	-	-	-	-	-	-	-		●
	centrifugado	-	-	-	-	-	-	-	-	-
desagüe	Desagüe	-	-	-	-	-	-	-	-	-
	Rápido3)14'	1	1	1	1,5	1,5	1,5	1,5	2	30°	●	●
		1,5	2	2,5	2,5	2,5	2,5	2,5	3	30°	●	●
		3	3	3,5	3,5	3,5	3,5	3,5	4	40°	●	●
ropaoscura	Ropa oscura	2,5	3	3,5	4	4,5	5	5,5	6	40°	●	●
camisas	Camisas2)	2,5	3	3,5	4	4,5	5	5,5	6	30°	●	●
seda	Seda	1	1	1	2	2	2	2	2,5	30°	●	●
lana	Lana	1	1	1	2	2	2	2	2,5	30°	●	●
a mano	A mano	1	1	1	2	2	2	2	2,5	30°	●	●

* La capacidad máxima de colada seca depende del modelo usado (ver panel de control).

1) Cuando se selecciona un programa, aparece en el display la temperatura de lavado recomendada que puede cambiarse (si está permitido) con la tecla correspondiente, pero no se puede aumentar por encima del máximo permitido.
2) Para los programas mostrados se puede ajustar la duración y la intensidad del lavado con la tecla NIVEL DE SUCIEDAD.
3) Selección del programa RÁPIDO en el mando, será posible seleccionar con la tecla RÁPIDOS, uno de los tres programas rápidos disponibles entre el 14', 30' y 44'.

INFORMACIÓN PARA LOS LABORATORIOS DE PRUEBAS

PROGRAMAS ESTÁNDAR SEGÚN (UE) N.° 1015/2010 y N° 1061/2010.

PROGRAMA ECO 40-60 AJUSTE DE LA TEMPERATURA EN 40°C

PROGRAMA ECO 40-60 AJUSTE DE LA TEMPERATURA EN 60°C

PROGRAMA ESTÁNDAR SEGÚN (UE) N.º 2019/2023

PROGRAMA ECO 40-60

Selección de programas

Para la limpieza de los diferentes tipos de tejido y los diferentes niveles de suciedad, la lavadora tiene programas específicos para satisfacer todas las necesidades de lavado (véase la tabla).

Algodón 90°C

Realizados para tener un perfecto lavado. El centrifugado final a la máxima velocidad da un resultado mucho más eficiente.

Algodón prelavado

Este programa está estudiado para eliminar las manchas más resistentes de las prendas blancas de algodón. El prelavad garantiza la eliminación de la suciedad más resistente. Añadir al compartimento "1" una cantidad de detergente igual al 20% de que se usaría en un lavado principal.

ECO 40-60

El programa ECO 40-60 lava prendas de algodón con un grado de suciedad norma que se pueden lavar a 40°C o 60°C juntas en el mismo ciclo. Este programa se utiliza para evaluar la conformidad con la normativa en materia de Ecodesign de la UE (diseño de productos que no perjudica el medio ambiente).

20°C

Este programa innovador permite lavar juntos diferentes tejidos y colores, como prendas de algodón, sintéticas y mixtas tan solo 20°C y con excelentes resultado de lavado. El consumo de este programa ronda el 40% de un programa convencional de lavado para prendas de algodón a 40°C.

Mixto

El lavado y de aclarado están optimizados según los ritmos de rotación del tambor y lo niveles de agua. El centrifugado suave, asegura una menor presencia de arrugas e las prendas.

Delicado

Este programa se alterna entre momentos d lavado con momentos de pausa y es particularmente adecuado para el lavado de prendas delicadas. El ciclo de lavado y aclarado se llevan a cabo con un alto nivel de agua para asegurar el mejor rendimiento.

Aclarado

Este programa realiza 3 aclarados con un centrifugado intermedio (que puede ser reducido o excluido mediante la opción correspondiente). Se utiliza para el lavado de cualquier tipo de tejido, por ejemplo después de un lavado a mano.

Centrifugado

Este programa efectua un centrifugado a la máxima velocidad (eventualemtne reducible mediante la tecla).

Desagüe

Este programa le permite realizar el vaciado del agua.

Rápido (14/30/44 Min.)

Ciclo de lavado sugerido para pequeñas cargas y poco sucia. Con este programa se recomienda reducir la cantidad de detergente que se usa normalmente, con el fin de evitar el derroche innecesario. Seleccionar del programa RÁPIDOS y actuar sobre la opción deseada. Se puede elegir uno de los tres programas disponibles.

Ropa oscura

Programa diseñado para mezclar todos los colores oscuros y para evitar la pérdida de color y la formación de arrugas. Se recomienda el uso de detergente líquido.

Camisas

El ciclo de lavado está optimizado para reducir la creación de arrugas, manteniendo un excelente rendimiento de lavado. También é posible reducir la velocidad de centrifugado, para garantizar un planchado más fácil.

Seda

Programa dedicado para tejidos de seda que se pueden lavar con lavadora. Las rotaciones del tambor son delicadas, la temperatura no supera los 30°C y el programa finaliza con un centrifugado suave.

Lana

Este programa realiza un ciclo de lavado pensado para los tejidos de lana que se pueden lavar en la lavadora, o los artículos lavar a mano.

A mano

Programa lavado a mano de prendas, el programa termina con 3 aclarados y un centrifugado lento.

8. DIAGNÓSTICO DE AVERÍAS Y GARANTÍA

Si consideras que su lavadora no está funcionando correctamente, consulta la guía rápida que se suministra más abajo con algunos consejos prácticos sobre cómo solucionar los problemas más comunes.

ES

INFORME DE ERROR

• Modelos con display: el error se muestra como un número precedido por la letra "E" (ejemplo: Error 2 = E2)
• Modelos sin display: El error se muestra con el parpadeo de cada LED tantas veces como represente el código del error, seguido de una pausa de 5 segundos (ejemplo: Error 2 = dos parpadeos – pausa 5 segundos – dos parpadeos – etc...)

Tipo de error	Posibles causas y soluciones prácticas
E2 (con display)2 parpadeos de las LEDs (sin display)	La lavadora no se llena de agua.
	Asegúrate de que la llave de suministro de agua esté abierta.
	Asegúrate de que la manguera de alimentación de agua no esté doblada, retorcida o atrapada.
	El tubo de desagüe no está a la altura adecuada (ir a la sección instalación).
	Cierra la llave de suministro de agua, desenrosca la manguera de alimentación de la parte de atrás de la lavadora y asegúrate de que el filtro "anti-arena" esté limpio, no obstruido.
	Compruebe que el filtro no esté obstruido y que no hay cuerpos extraños en el interior del compartimento del filtro que puedan obstruir el flujo correcto del agua.
E3 (con display)3 parpadeos de las LEDs (sin display)	La lavadora no desagua.
	Compruebe que el filtro no esté obstruido y que no hay cuerpos extraños en el interior del compartimento del filtro que puedan obstruir el flujo correcto del agua.
	Asegúrate de que la manguera de desagüe no esté doblada, retorcida o atrapada.
	Asegúrate de que el sistema de desagüe no esté bloqueado y que permita al agua fluir sin obstrucciones. Intenta drenar el agua en el lavadero.
E4 (con display)4 parpadeos de las LEDs (sin display)	Hay mucha espuma y/o agua.
	Asegúrate de no haber utilizado una cantidad excesiva de detergente o de un producto no adecuado para lavadoras.
E7 (con display)7 parpadeos de las LEDs (sin display)	Problema con la puerta.
	Asegúrate de que la puerta está cerrada correctamente. Asegúrate de que no hay prendas en el interior de la lavadora que puedar obstruir el cierre de la puerta.
	Si la puerta está bloqueada, apagua y desenchufa la lavadora del suministro eléctrico, espera 2-3 minutos y vuelve a abrir la puerta.
Cualquier otro código	Apaga y desenchufa la lavadora, y espera un minuto. Enciende de nuevo la lavadora e inicia un programa. Si el error persiste, contacta directamente con el Servicio de Atención al Cliente autorizado.

OTRAS ANOMALÍAS

Problema	Posibles causas y soluciones prácticas
La lavadora no funciona/no se enciende	Asegúrate de que el producto está enchufado a una toma que funcione.
	Asegúrate de que hay electricidad.
	Asegúrate de que el enchufe de la pared está funcionando, enchufando otro aparato, por ejemplo una lámpara.
	La puerta puede no estar cerrada correctamente: ábrela y ciérrala de nuevo.
	Comprueba que se ha seleccionado el programa escogido y que se ha pulsado la tecla de inicio.
	Asegúrate de que la lavadora no está en modo pausa.
Agua derramada sobreel suelo cerca de la lavadora	Esto puede ser debido a una fuga en la junta entre la llave y l manguera de suministro; en este caso, sustitúyela y ajusta la manguera y la llave.
	Asegúrate de que el filtro está correctamente cerrado.
La lavadora nocentrifuga	Debido a una distribución no óptima de las prendas, la lavadora puede:Intentar equilibrar la carga, aumentando el tiempo de centrifugado.Reducir la velocidad de centrifugado para reducir las vibraciones y el ruido.Descartar el centrifugado para proteger la lavadora.Asegúrate de que la carga está equilibrada. De lo contrario, desenrédala, vuelve a meterla y continúa con el programa.
	Esto puede deberse al hecho de que el agua no se haya drenado completamente: espera unos minutos. Si el problema persiste, ir a la sección de Error 3.
	La mayoría de los modelos incluyen una función de "nocentrifugado": asegúrate de que no está activada.
	Asegúrate de que no tiene activada ninguna opción que cambie elcentrifugado.
	Un exceso de detergente puede dificultar el inicio del centrifugado.
Se oyenvibraciones/ruidosfuertes durante elcentrifugado	La lavadora puede no estar completamente nivelada: si es necesario, ajusta las bases tal y como se indica en la sección correspondiente.
	Asegúrate de que se han retirado los tornillos colocados para el transporte, los tapones de caucho y los tubos separadores.
	Asegúrate de que no hay cuerpos extraños en el interior del tambor (monedas, bisagras, botones, etc...)

La garantía estándar del fabricante cubre los defectos causados por fallos eléctricos o mecánicos en el producto debidos a un acto u omisión del fabricante. Si el defecto detectado se debe a factores externos al producto suministrado, a un uso incorrecto o como resultado de no seguir las instrucciones de uso, se aplicará un cargo.

Se recomienda siempre utilizar las piezas de recambio originales, que están disponibles en el Servicio de Atención al Cliente autorizado.

Garantía

El producto tiene unas condiciones de garantía establecidas en el certificado que se incluye en el producto. El certificado de garantía debe completarse debidamente y archivarse, para poder mostrarlo al Servicio de Atención al Cliente autorizado en caso necesario.

Al mostrar el logo CC marcado en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente, establecidos en la legislación de este producto.

El fabricante no se responsabiliza por eventuales erratas de imprenta contenidas en el presente manual de instrucciones. Asimismo, se reserva el derecho de efectuar las modificaciones que considere oportunas para sus productos sin comprometer sus características fundamentales.

5) ANZEIGE TASTENSPERRE

I Indicadores luminosos de OPÇÕES
L Indicador luminoso de SEGURANÇA DA PORTA

M Indicador luminoso KG LOAD

N Indicador luminoso TRANCA

- Pressione para iniciar o ciclo seleccionado.

1) INDICADORES LUMINOSOS DE OPÇÕES

3) INDICADOR LUMINOSO DE SEGURANÇA DA PORTA

5) INDICADOR LUMINOSO TRANCA

PROGRAMAS STANDARD DE ACORDO COM (EU) N.º 1015/2010 e N.º 1061/2010

PROGRAMA ECO 40-60 DEFINIR A TEMPERATURA PARA 40°C

PROGRAMA ECO 40-60 DEFINIR A TEMPERATURA PARA 60°C

PROGRAMA STANDARD DE ACORDO COM (EU) N.º 2019/2023

PROGRAMA ECO 40-60

Rápido (14/30/44 Min.)
