MANUAL DE USUARIO ATLP60 AUDIO TECHNICA

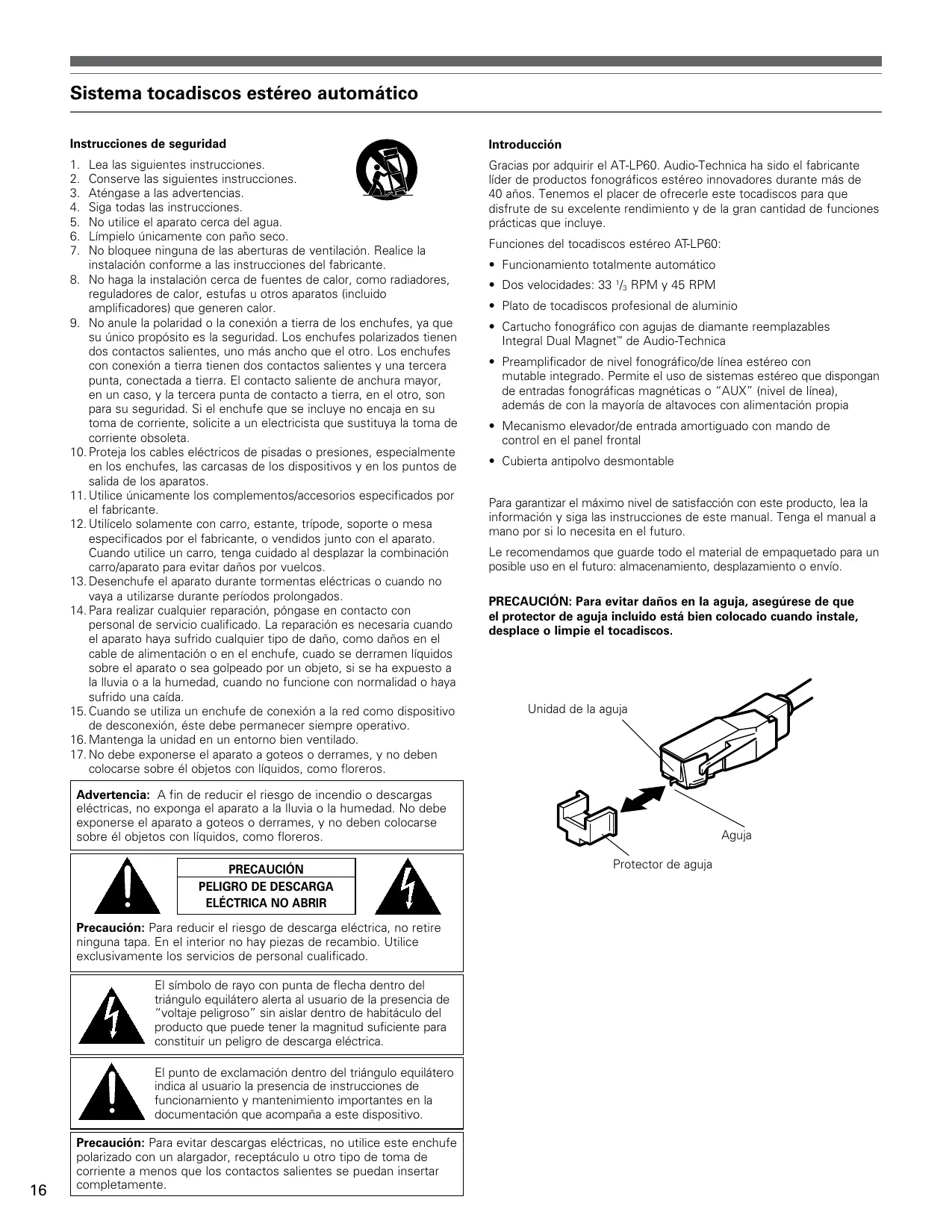

Sistema tocadiscos estéreo automático Instrucciones de seguridad Introducción

Gracias por adquirir el AT-LP60. Audio-Technica ha sido el fabricante líder de productos fonográficos estéreo innovadores durante más de 40 años. Tenemos el placer de ofrecerle este tocadiscos para que disfrute de su excelente rendimiento y de la gran cantidad de funciones prácticas que incluye. Lea las siguientes instrucciones. Conserve las siguientes instrucciones. Aténgase a las advertencias. Siga todas las instrucciones. No utilice el aparato cerca del agua. Límpielo únicamente con paño seco. No bloquee ninguna de las aberturas de ventilación. Realice la instalación conforme a las instrucciones del fabricante.

8. No haga la instalación cerca de fuentes de calor, como radiadores,

reguladores de calor, estufas u otros aparatos (incluido amplificadores) que generen calor.

9. No anule la polaridad o la conexión a tierra de los enchufes, ya que

su único propósito es la seguridad. Los enchufes polarizados tienen dos contactos salientes, uno más ancho que el otro. Los enchufes con conexión a tierra tienen dos contactos salientes y una tercera punta, conectada a tierra. El contacto saliente de anchura mayor, en un caso, y la tercera punta de contacto a tierra, en el otro, son para su seguridad. Si el enchufe que se incluye no encaja en su toma de corriente, solicite a un electricista que sustituya la toma de corriente obsoleta.

10. Proteja los cables eléctricos de pisadas o presiones, especialmente

en los enchufes, las carcasas de los dispositivos y en los puntos de salida de los aparatos.

11. Utilice únicamente los complementos/accesorios especificados por

12. Utilícelo solamente con carro, estante, trípode, soporte o mesa

especificados por el fabricante, o vendidos junto con el aparato. Cuando utilice un carro, tenga cuidado al desplazar la combinación carro/aparato para evitar daños por vuelcos.

13. Desenchufe el aparato durante tormentas eléctricas o cuando no

vaya a utilizarse durante períodos prolongados.

14. Para realizar cualquier reparación, póngase en contacto con

personal de servicio cualificado. La reparación es necesaria cuando el aparato haya sufrido cualquier tipo de daño, como daños en el cable de alimentación o en el enchufe, cuado se derramen líquidos sobre el aparato o sea golpeado por un objeto, si se ha expuesto a la lluvia o a la humedad, cuando no funcione con normalidad o haya sufrido una caída.

15. Cuando se utiliza un enchufe de conexión a la red como dispositivo

de desconexión, éste debe permanecer siempre operativo.

16. Mantenga la unidad en un entorno bien ventilado.

17. No debe exponerse el aparato a goteos o derrames, y no deben

colocarse sobre él objetos con líquidos, como floreros. Funciones del tocadiscos estéreo AT-LP60:

• Funcionamiento totalmente automático
• Dos velocidades: 33 1/3 RPM y 45 RPM
• Plato de tocadiscos profesional de aluminio
• Cartucho fonográfico con agujas de diamante reemplazables Integral Dual Magnet™ de Audio-Technica
• Preamplificador de nivel fonográfico/de línea estéreo con mutable integrado. Permite el uso de sistemas estéreo que dispongan de entradas fonográficas magnéticas o “AUX” (nivel de línea), además de con la mayoría de altavoces con alimentación propia
• Mecanismo elevador/de entrada amortiguado con mando de control en el panel frontal

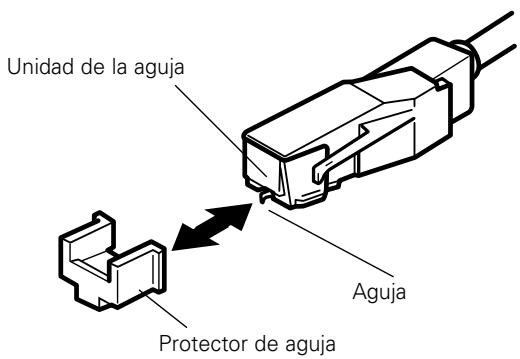

• Cubierta antipolvo desmontable Para garantizar el máximo nivel de satisfacción con este producto, lea la información y siga las instrucciones de este manual. Tenga el manual a mano por si lo necesita en el futuro. Le recomendamos que guarde todo el material de empaquetado para un posible uso en el futuro: almacenamiento, desplazamiento o envío. PRECAUCIÓN: Para evitar daños en la aguja, asegúrese de que el protector de aguja incluido está bien colocado cuando instale, desplace o limpie el tocadiscos. Unidad de la aguja Advertencia: A fin de reducir el riesgo de incendio o descargas eléctricas, no exponga el aparato a la lluvia o la humedad. No debe exponerse el aparato a goteos o derrames, y no deben colocarse sobre él objetos con líquidos, como floreros. PRECAUCIÓN

PELIGRO DE DESCARGA

ELÉCTRICA NO ABRIR

Precaución: Para reducir el riesgo de descarga eléctrica, no retire ninguna tapa. En el interior no hay piezas de recambio. Utilice exclusivamente los servicios de personal cualificado. El símbolo de rayo con punta de flecha dentro del triángulo equilátero alerta al usuario de la presencia de “voltaje peligroso” sin aislar dentro de habitáculo del producto que puede tener la magnitud suficiente para constituir un peligro de descarga eléctrica. El punto de exclamación dentro del triángulo equilátero indica al usuario la presencia de instrucciones de funcionamiento y mantenimiento importantes en la documentación que acompaña a este dispositivo.

Precaución: Para evitar descargas eléctricas, no utilice este enchufe polarizado con un alargador, receptáculo u otro tipo de toma de corriente a menos que los contactos salientes se puedan insertar completamente. BOTÓN START (INICIAR) Acciona el motor/plato e inicia el funcionamiento automático.

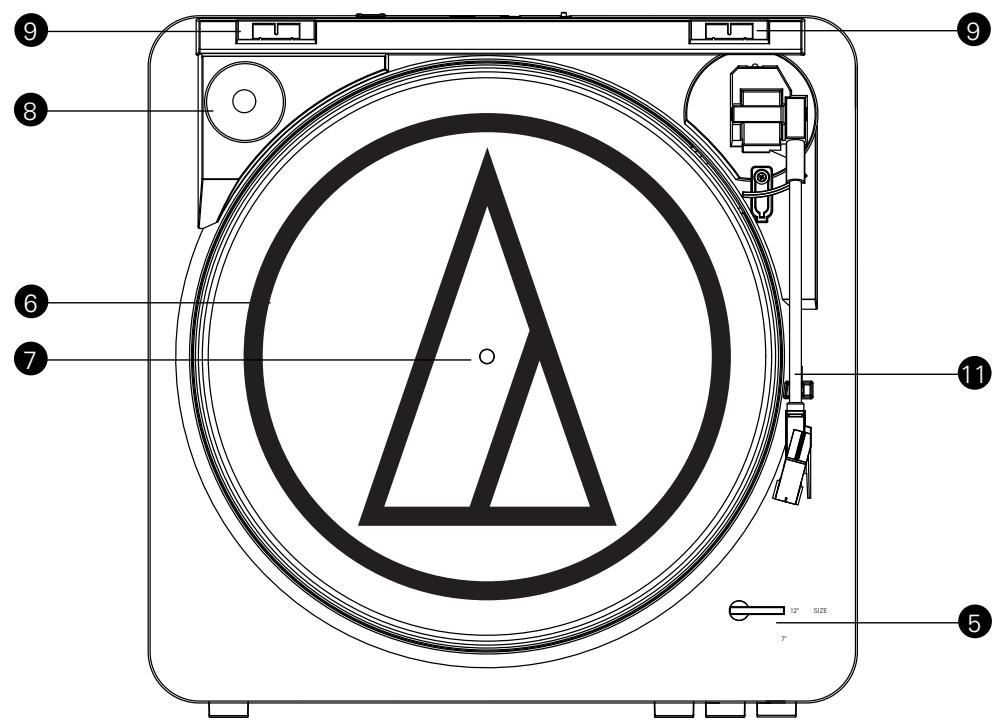

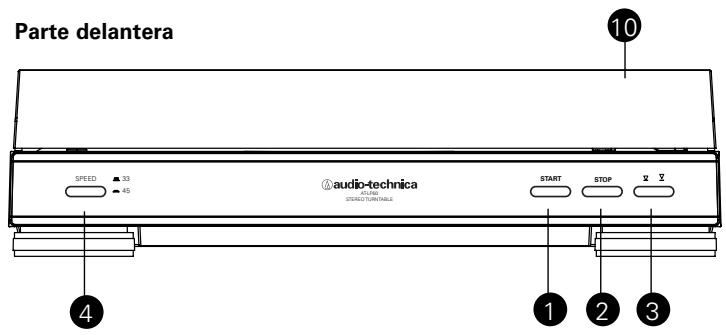

BOTÓN STOP (PARAR) Detiene el motor/plato y devuelve el brazo al soporte.

10. CUBIERTA ANTIPOLVO

BOTÓN DE ELEVACIÓN DEL BRAZO DE LECTURA Sube y baja el brazo de lectura para la selección manual.

BÓTÓN SPEED (VELOCIDAD) Seleccione 33 RPM (botón arriba) o 45 RPM (botón abajo).

SELECTOR DE TAMAÑO

Seleccione el tamaño del disco: 12" o 7".

PLATO El plato de aluminio se monta directamente en el eje central/eje del motor

EJE CENTRAL Parte de precisión del eje del motor para montura del plato.

ADAPTADOR DE 45 RPM (se muestra en el receptáculo) Adapta discos de 7” con grandes agujeros centrales para que ajusten en el eje central. SOPORTES DE LAS BISAGRAS DE LA CUBIERTA ANTIPOLVO Puntos de unión de la cubierta antipolvo abisagrada desmontable. SPEED

11. UNIDAD BRAZO DE LECTURA/CABEZAL

El brazo de lectura está unido de forma permanente al cabezal. START STOP

12. UNIDAD DE LA AGUJA

13. AGUJA

14. PROTECTOR DE AGUJA

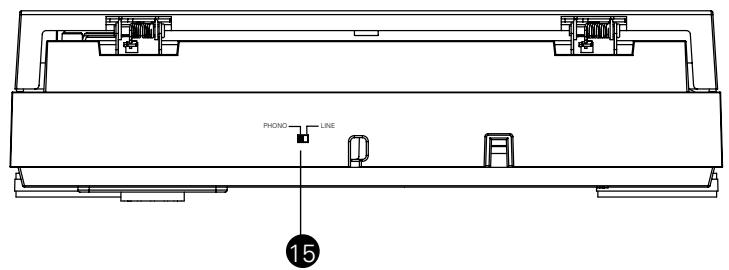

15. CONMUTADOR DEL SELECTOR DE PREAMPLIFICADOR:

PHONO/LINE (FONO/LÍNEA) (En la parte trasera del tocadiscos) Utilice PHONO (FONO) cuando conecte el tocadiscos a la entrada fonográfica de su equipo estéreo doméstico. Utilice LINE (NIVEL DE LÍNEA) cuando conecte el toca discos a las entradas CD/TAPE/AUX de su equipo estéreo doméstico.

Instalación inicial Montaje del tocadiscos Antes de utilizar el AT-LP60 por primera vez, es necesario realizar algunas tareas de montaje. IMPORTANTE: No conecte el cable de alimentación de CA hasta que finalice el montaje.

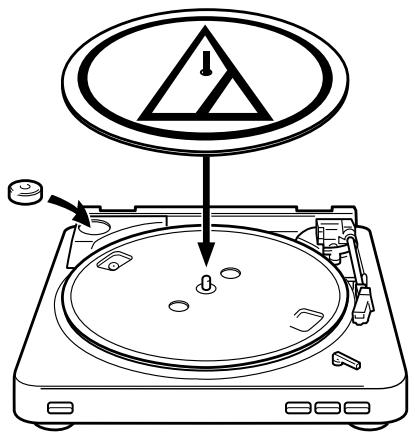

Coloque con cuidado el plato del tocadiscos en el eje central; asegúrese de que queda totalmente encajado.

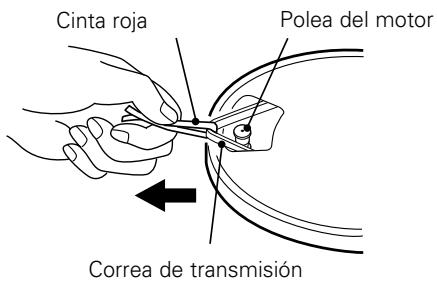

Sujete ambos extremos de la cinta roja sobre la correa del tocadiscos y colóquela con cuidado alrededor de la polea del motor (Fig. 2a). (Si la correa se sale, retire el plato del tocadiscos y vuelva a colocarla tal y como se describe en la página 21.)

Cuando la correa esté encajada en la ranura de la polea, retire con cuidado la cinta. Asegúrese de que la correa no está retorcida.

Sitúe la estera del tocadiscos en la parte superior del plato (Fig. 2b).

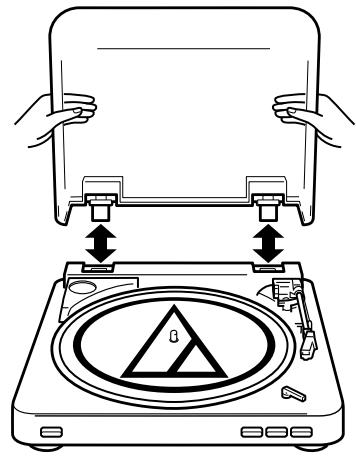

Si lo desea, puede retirar la cubierta antipolvo abisagrada. Sujétela por ambos lados y tire hacia arriba con delicadeza y sin ladearla para separarla del tocadiscos (Fig. 2c). Guarde la cubierta en un lugar seguro y limpio.

Para volver a colocar la cubierta antipolvo, sitúe las bisagras en los dos receptáculos situados en la parte trasera de la carcasa del tocadiscos. Figura 2 – Montaje del tocadiscos 2a – Correa de transmisión Polea del motor Cinta roja Correa de transmisión 2b – Estera Ajuste del conmutador (Phono/Line) de preamplificador Para aumentar la flexibilidad de uso, este tocadiscos dispone de un preamplificador fonográfico estéreo interno. El conmutador (Phono/ Line) del selector de preamplificador está situado en la parte trasera del tocadiscos. Si el sistema estéreo que está utilizando dispone de entrada PHONO, sitúe el conmutador del selector de preamplificador en la posición “PHONO” (FONO). Si el sistema estéreo que está utilizando no dispone de una entrada PHONO, sitúe el conmutador del selector de preamplificador en la posición “LINE” (LÍNEA) y conecte los cables de salida del tocadiscos a la entrada AUX (Auxiliar) o a otra entrada de nivel superior de su sistema estéreo (se describe más adelante) (Fig. 3). 2c – Desinstalación de la cubierta antipolvo Figura 3 PHONO “AUX” Sistema estéreo Conectores de entrada Conmutador del selector de preamplificador

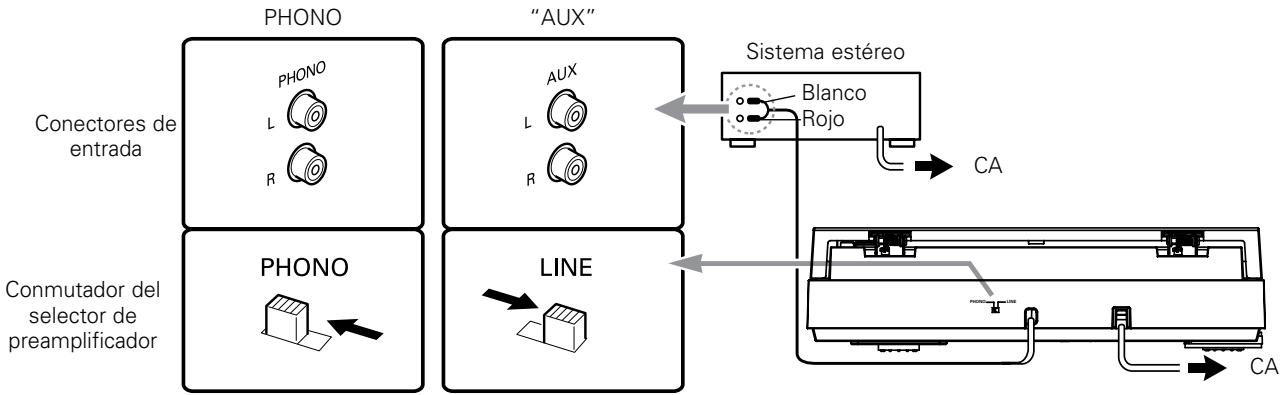

Español Instalación inicial (continuación) Conexión al sistema estéreo

1. Enchufe el conector RCA rojo a la entrada del canal derecho y

el conector RCA blanco a la entrada del canal izquierdo de su equipo estéreo (Fig. 3, página 18).

2. Con el brazo lectura en su soporte, gire lentamente el plato

del tocadiscos en el sentido de la agujas del reloj diez veces para asegurarse de que el mecanismo automático se ha iniciado.

3. Retire el amarre de vinilo que mantiene el brazo de

lectura en su soporte.

4. Enchufe el cable de alimentación a una toma de CA.

Conexión de ordenadores o dispositivos de audio mediante la entrada de 3,5 mm El AT-LP60 se conecta sin adaptadores a dispositivos equipados con conectores RCA. Para que disponga de la máxima flexibilidad, hemos incluido dos cables adaptadores para otras entradas de audio muy utilizadas. El primero de estos cables adaptadores, RCA doble a miniconector (macho) de 3,5 mm estéreo, está diseñado para ajustarse a las entradas de audio de ordenadores* más habituales. También puede utilizarse para conectar la salida RCA del tocadiscos a otro equipo, por ejemplo:

• Un radiocasete* estéreo equipado con una entrada mini de 3,5 mm
• Altavoces con alimentación propia* equipados con una entra da mini de 3,5 mm
• Un mezclador* o sistema de megafonía* equipado con un miniconector de 3,5 mm El segundo cable adaptador, RCA dual a miniconector (hembra) de 3,5 mm estéreo, permite la conexión de la salida del tocadiscos a altavoces amplificados* o a dispositivos similares. El miniconector (hembra) estéreo de 3,5 mm del adaptador de cables admite miniconectores (macho) estéreo. Para utilizar cualquiera de los cables adaptadores, enchufe los conectores RCA rojo y blanco del tocadiscos a las tomas RCA del cable adaptador.
• Cuando utilice uno de los cables adaptadores, sitúe siempre el conmutador del selector de preamplificador del tocadiscos AT-LP60 en la posición “LINE” (LÍNEA). (El conmutador está situado en la parte trasera del tocadiscos.) NOTA: Si desea realizar una conexión a un amplificador/altavoz mono, asegúrese de que utiliza un adaptador estéreo a mono; podrá encontrarlo a través de su distribuidor o en la tienda de electrónica más cercana. Si inserta un conector mono a la toma estéreo, se anulará uno de los canales estéreo. Para realizar conexiones a dispositivos que necesiten terminaciones distintas, póngase en contacto con un distribuidor o visite una tienda de electrónica para conseguir otros tipos de cables adaptadores. Funcionamiento Funcionamiento automático

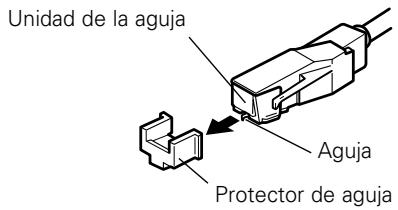

1. Retire el protector de aguja de la unidad de la aguja (Fig. 4).

Ponga un disco en el tocadiscos. Si fuera necesario, utilice el adaptador de 45 RPM (Fig. 5).

Seleccione el tamaño del disco: 12" o 7" (Fig. 6).

Seleccione la velocidad: 33 1/3 RPM o 45 RPM (Fig. 7).

Inicio: pulse suavemente el botón START (INICIAR) (Fig. 8a). El tocadiscos comenzará a girar y el brazo de lectura se colocará automáticamente en el surco inicial. Cuando finalice la reproducción del disco, el brazo de lectura volverá automáticamente al soporte y el tocadiscos se detendrá.

Parada: para detener la reproducción del disco antes de que llegue al final, pulse el botón STOP (PARAR) (Fig. 8b). El brazo de lectura se elevará y volverá al soporte, y el tocadiscos se detendrá.

Pausa: para interrumpir la reproducción del disco antes de que finalice, pulse el botón de elevación (Fig. 8c). Vuelva a pulsarlo para continuar la reproducción del disco. Figura 4 Unidad de la aguja Adaptador de 45 RPM

Funcionamiento (continuación) Precaución: Cuando el brazo de lectura alcanza el final del disco, se levanta y vuelve al soporte de forma automática. En esta situación, no interfiera con el movimiento del brazo de lectura o pueden producirse daños en el mecanismo. Figura 6 Si el brazo de lectura no vuelve automáticamente al soporte una vez finalizada la reproducción del disco, pulse el botón STOP (PARAR). Funcionamiento manual Figura 7

Retire el protector de aguja de la unidad de la aguja (Fig. 4).

Ponga un disco en el tocadiscos. Si fuera necesario, utilice el adaptador de 45 RPM (Fig. 5).

Seleccione el tamaño del disco: 12" o 7" (Fig. 6). (Arriba)

Seleccione la velocidad: 33 1/3 RPM o 45 RPM (Fig. 7). (Abajo)

Pulse el botón de elevación para levantar el brazo de lectura (Fig. 8c).

Desplace suavemente el brazo de lectura de manera que la aguja se sitúe justo sobre el punto del disco donde desea que se inicie la reproducción.

Pulse el botón de elevación de nuevo para bajar el brazo de lectura y reproducir el disco. (VELOCIDAD) Figura 8

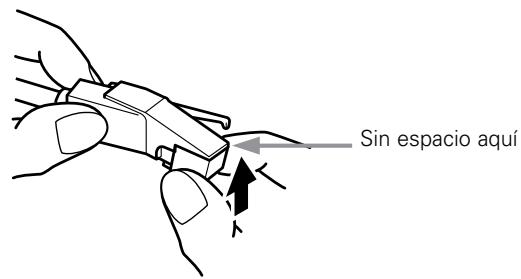

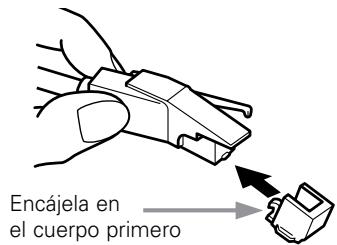

(Iniciar) (Parar) Posición del botón: (Arriba) (Abajo) FUERA Acción del brazo de lectura: BAJADO DENTRO ELEVADO Sustitución de la aguja Sujete el cabezal del brazo de lectura y gire la parte frontal de la unidad de la aguja con un movimiento hacia delante y hacia abajo hasta retirarla (Fig. 9). (Cuando retire la unidad antigua, fíjese en su posición y observe cómo está instalada; eso le ayudará a instalar la nueva.) Figura 9 – Cómo retirar la aguja Instale la nueva unidad de la aguja como se muestra en las Figuras 10a/10b, teniendo cuidado de no tocar la propia aguja. En primer lugar asegúrese de que el saliente de la parte posterior de la unidad está totalmente encajado en el cuerpo del cartucho (Fig. 10a), y que la unidad entra perfectamente (oirá un “clic”), sin que quede ningún espacio entre su borde superior y la parte frontal del cabezal negro de plástico del brazo de lectura (Fig. 10b). Sustituya la aguja tras 400 horas de uso. Para mantener el rendimiento original, utilice siempre una aguja de repuesto genuina de la marca Audio-Technica. Busque el distintivo de marca registrada de Audio-Technica ( ) en la parte frontal de la unidad de la aguja y en el embalaje. Figura 10 – Instalación de una nueva aguja 10a Encájela en el cuerpo primero 10b Sin espacio aquí

Español English Solución de problemas El tocadiscos no funciona

1. Asegúrese de que el cable de CA del tocadiscos está enchufado

en la toma de CA, y que ésta suministra corriente.

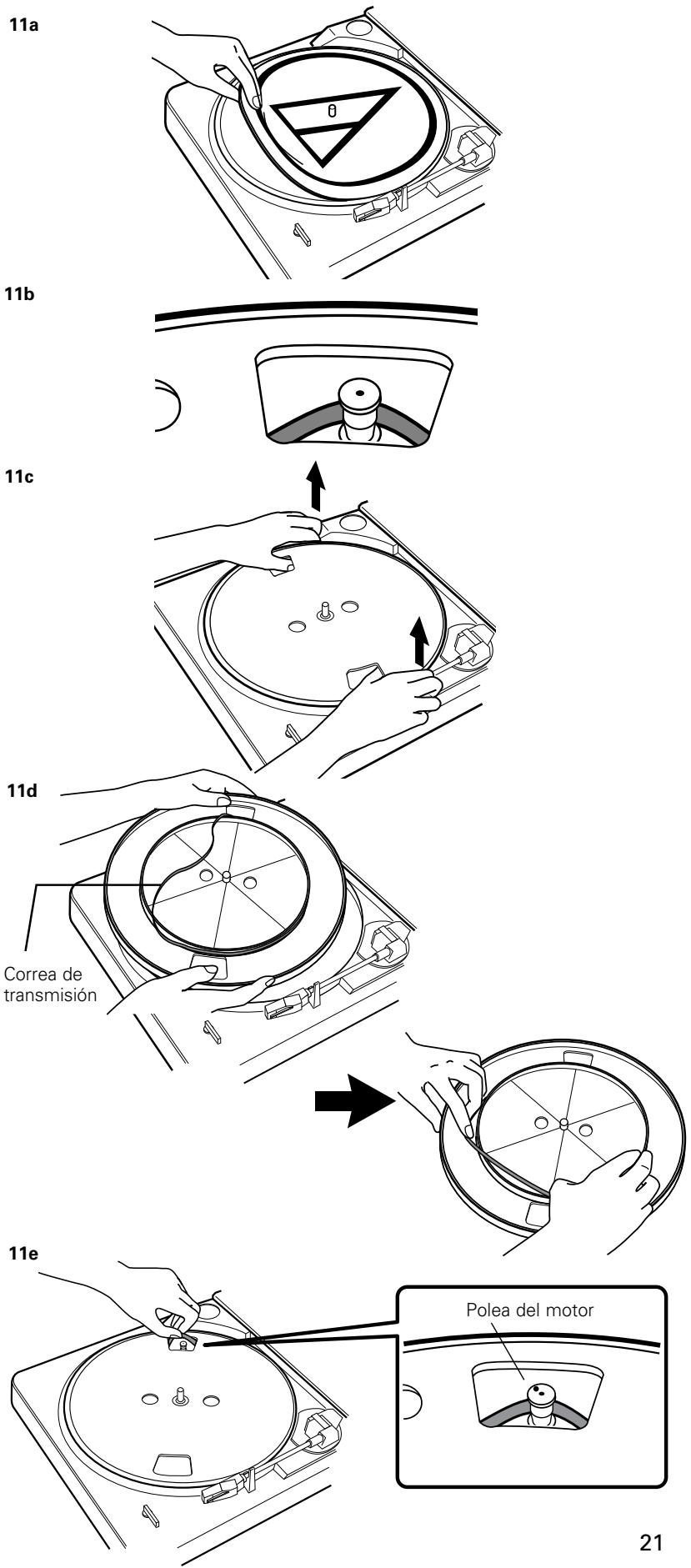

Figura 11 – Comprobación de la correa de transmisión 11a Compruebe que la correa de transmisión está colocada correctamente. (Véase la Figura 11.) A) Retire la estera del plato del tocadiscos (Fig. 11a). Para mantenerla protegida, coloque la estera en la funda del estuche de cartón. Mire a través de uno de los orificios del plato del tocadiscos para comprobar que la correa pasa por la polea del motor (Fig. 11b). B) Si la correa no pasa por la polea del motor, levante y retire el tocadiscos. Sitúe un pulgar en cada uno de los orificios del plato del tocadiscos y, a continuación, presione con los dedos la superficie de la carcasa del tocadiscos y tire del plato hacia arriba (Fig. 11c). Tenga cuidado de no hacer presión sobre el brazo de lectura. 11b C) Con el plato del tocadiscos boca arriba, coloque la correa a lo largo de la pared exterior del borde del transmisor del plato del tocadiscos y asegúrese de que queda cómodamente alojada y plana por todos lados (Fig. 11d). D) Vuelva a colocar el tocadiscos en el eje central, de forma que 11c quede bien encajado, y alinee uno de sus orificios con la posición de la polea del motor. E) A través del orificio, agarre con cuidado la correa del tocadiscos con un dedo o con la cinta roja original (nunca utilice un objeto afilado) y pase la correa por la polea del motor (Fig. 11e). Compruebe que la correa no queda retorcida entre la polea y el borde del transmisor del plato. F) Vuelva a colocar la estera sobre el plato. G) Manteniendo el brazo de lectura en su soporte, gire lentamente el plato con la mano en el sentido de las agujas del reloj al menos diez veces para iniciar el ciclo automático del mecanismo. El tocadiscos funciona, pero no suena

1. No ha retirado el protector de aguja.

El botón de elevación del brazo de lectura está pulsado.

Los controles del amplificador están definidos de forma incorrecta: la entrada seleccionada no es correcta, el monitor de cinta está activado, los altavoces desactivados, etc.

Compruebe que la aguja del cartucho fonográfico está bien colocada. Consulte las instrucciones para la sustitución de la aguja en la página 20. 11d Correa de transmisión El tocadiscos funciona, pero no suena, o lo hace a un volumen bajo

1. Si el tocadiscos está conectado a una entrada AUX (nivel

superior), es posible que el conmutador del selector de preamplificador esté en la posición “PHONO” (FONO) (nivel de entrada fonográfica).

Puede que la ganancia de entrada del altavoz amplificado o dispositivo similar sea demasiado baja.

Es posible que la unidad de la aguja no esté bien encajada en el cuerpo del cartucho. (Véase la Fig. 10 en la página 20) El sonido está muy distorsionado

1. El tocadiscos está conectado a la entrada PHONO de un

amplificador: si el conmutador del preamplificador está en la posición “LINE” (LÍNEA) (salida de alto nivel AUX), la entrada fonográfica estará sobrecargada. El tocadiscos se mueve ligeramente arriba y abajo

1. Normalmente se trata de un funcionamiento normal y no de un

problema. Si por esta causa el tocadiscos no pudiese reproducir el disco correctamente, póngase en contacto con su distribuidor o con nuestro Departamento de Servicio. Compruebe que la superficie sobre la que reposa el tocadiscos no recoge las vibraciones del suelo o las paredes, o incluso del sonido directo de los altavoces. Consejos para un mejor rendimiento Consejos para un mejor rendimiento

Cuando abra o cierre la cubierta del tocadiscos, hágalo con suavidad; desplácela por el centro o de forma homogénea por ambos lados.

No toque la punta de la aguja con los dedos; evite golpear la aguja contra la estera o contra el borde del disco.

Limpie la punta de la aguja con frecuencia. Utilice un cepillo suave y realice solamente movimientos de atrás hacia delante.

Si utiliza un líquido de limpieza de agujas, hágalo en cantidades mínimas.

Limpie la cubierta antipolvo y la carcasa del tocadiscos con cuidado y utilice un paño suave. Utilice sólo pequeñas cantidades de solución detergente suave para limpiar el tocadiscos y la cubierta antipolvo.

No aplique nunca productos químicos ni disolventes fuertes a ninguno de los componentes del sistema tocadiscos.

Antes de desplazar el tocadiscos, desenchúfelo siempre de la toma de CA y fije el brazo de lectura al soporte con el amarre de vinilo. Especificaciones

Tocadiscos de transmisión por correa, completamente automático Aluminio Servocontrolado de CC 33 1/3 RPM, 45 RPM Lloro y trémolo Relación señal/ruido Cartucho Nivel de salida Preamplificador “PHONO” (FONO) Preamplificador “LINE” (LÍNEA) Ganancia del preamplificador phono Alimentación Dimensiones Peso neto Accesorios incluidos Aguja de repuesto Menos del 0,25% (WTD) a 3 kHz (JIS) >50 dB (DIN-B) Cartucho estéreo Integral Dual Magnet™ con agujas de diamante 2,5 mV nominal a 1 kHz, 5 cm/seg 150 mV nominal a 1 kHz, 5 cm/seg 36 dB nominal, RIAA ecualizado 120 V CA, 60 Hz, 3 W 360,0 mm (14,17") Ancho x 97,5 mm (3,84") Alto x 356,0 mm (14,02") Profundidad 2,98 kg (6.6 lbs.) Cable adaptador estéreo RCA doble (hembra) a miniconector (macho) de 3,5 mm (1/8"); cable adaptador estéreo RCA doble (hembra) a miniconector (hembra) de 3,5 mm (1/8"); adaptador de 45 RPM ATN3600L Español

Visite nuestro sitio Web: www.audio-technica.com Garantía limitada de un año Audio-Technica U.S., Inc. (A.T.U.S.) ofrece una garantía de un año desde la fecha de compra en lo que se refiere a materiales y fabricación para todos los productos de la marca Audio-Technica adquiridos en Estados Unidos. En caso de que tenga algún defecto, el producto será reparado inmediatamente sin cargo alguno o, según nuestro criterio, reemplazado por uno nuevo de valor igual o superior, si se envía a A.T.U.S. o a un Centro de Servicio autorizado, franqueado y junto con el recibo de compra u otro comprobante de la fecha de compra. Toda devolución requiere la autorización previa de A.T.U.S. Esta garantía excluye defectos debidos al uso diario, al uso inapropiado, al transporte o a otros problemas que se produzcan por no utilizar el producto según las instrucciones. Esta garantía no será válida en caso de reparaciones o modificaciones no autorizadas o si se ha retirado la identificación del producto. Para aprobación de devoluciones e información de envío, póngase en contacto con el Departamento de Servicio de Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224 (EE. UU.). En la medida en que lo permita la ley aplicable del estado, A.T.U.S. renuncia a toda responsabilidad por los daños especiales, incidentales, consecuentes o indirectos comoquiera que se produzcan; toda garantía de comerciabilidad e idoneidad para un fin determinado caduca al hacerlo esta garantía. Esta garantía le otorga a usted derechos legales específicos y puede tener otros derechos que varían de un estado a otro. Fuera de Estados Unidos, póngase en contacto con su distribuidor local para conocer los detalles de la garantía.
