ATLP60 - Platine vinyle AUDIO TECHNICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tourne-disque stéréo entièrement automatique à entraînement par courroie
Marque	Audio-Technica
Modèle	AT-LP60
Vitesses de rotation	33 1/3 tr/min et 45 tr/min
Platine	Aluminium, montée directement sur l'axe moteur
Moteur	À servocommande CC
Cellule	Cartouche stéréo Integral Dual Magnet™
Pointe de lecture	Diamant, remplaçable (réf. ATN3600L)
Préamplificateur	Stéréo commutable phono/ligne intégré
Niveau de sortie (PHONO)	2,5 mV nominal à 1 kHz, 5 cm/s
Niveau de sortie (LINE)	150 mV nominal à 1 kHz, 5 cm/s
Gain du préamplificateur	36 dB nominal, égalisé RIAA
Rapport signal/bruit	>50 dB (DIN-B)
Fluctuations de vitesse	<0,25 % (WTD) à 3 kHz (JIS)
Alimentation	120 V CA, 60 Hz
Consommation électrique	3 W
Dimensions (L x H x P)	36 cm x 9,75 cm x 35,6 cm
Poids net	2,98 kg
Accessoires fournis	Câble adaptateur RCA vers mini-prise 3,5 mm mâle, câble adaptateur RCA vers mini-prise 3,5 mm femelle, adaptateur 45 tr/min
Pointe de rechange	ATN3600L (durée de vie ~400 heures)
Garantie	Limitée 1 an
Fonctionnement	Entièrement automatique avec modes manuel et pause
Couvercle anti-poussière	Amovible

FOIRE AUX QUESTIONS - ATLP60 AUDIO TECHNICA

Comment assembler le tourne-disque AT-LP60 ?

Placez la platine sur l'axe central, puis tirez la languette rouge pour placer la courroie sur la poulie du moteur. Retirez la languette, mettez le tapis antidérapant, et si vous le souhaitez, retirez le couvercle anti-poussière. Ne branchez pas l'alimentation avant la fin de l'assemblage.

Comment connecter le tourne-disque à un système stéréo ?

Utilisez les câbles RCA fournis : branchez le connecteur rouge sur l'entrée canal droit et le blanc sur l'entrée canal gauche. Réglez le sélecteur de préamplification à l'arrière sur PHONO si votre ampli a une entrée phono, ou sur LINE pour une entrée AUX. Vous pouvez aussi utiliser les adaptateurs 3,5 mm fournis.

Comment utiliser le mode automatique ?

Retirez la protection de la pointe, placez un disque, sélectionnez la taille (30 cm ou 17 cm) et la vitesse. Appuyez sur le bouton Démarrage : le bras se place automatiquement sur le sillon. En fin de disque, le bras revient et l'appareil s'arrête. Pour arrêter prématurément, appuyez sur Arrêt.

Comment remplacer la pointe de lecture ?

Abaissez et tirez le porte-pointe pour le retirer. Installez la nouvelle pointe (réf. ATN3600L) en engageant la saillie dans la cellule, puis relevez le porte-pointe jusqu'à ce qu'il s'enclenche. Remplacez après environ 400 heures d'utilisation.

Que faire si le tourne-disque ne fonctionne pas ?

Vérifiez que le cordon d'alimentation est branché sur une prise fonctionnelle. Si la platine ne tourne pas, la courroie d'entraînement a pu se déplacer : retirez le tapis et la platine, replacez la courroie sur la poulie du moteur, puis réassemblez.

Que faire s'il n'y a pas de son ?

Assurez-vous que la protection de la pointe est retirée et que le bouton de levage du bras n'est pas enfoncé. Vérifiez le réglage de l'amplificateur et la position du sélecteur phono/ligne. Si la pointe est mal installée, reportez-vous aux instructions de remplacement.

Comment nettoyer la pointe de lecture ?

Utilisez une brosse douce pour brosser la pointe d'arrière en avant. Si vous utilisez un liquide de nettoyage, appliquez-en une très faible quantité. Ne touchez jamais la pointe avec les doigts.

Comment régler le sélecteur de préamplification (phono/ligne) ?

Le sélecteur se trouve à l'arrière du tourne-disque. Mettez-le sur PHONO si vous connectez le tourne-disque à une entrée phono, ou sur LINE si vous utilisez une entrée AUX, CD, TAPE, ou des haut-parleurs amplifiés via l'adaptateur 3,5 mm.

Comment utiliser l'adaptateur 45 tr/min ?

Pour les disques 45 tours à trou large (17 cm), placez l'adaptateur fourni autour de l'axe central, puis posez le disque dessus. Sélectionnez la vitesse 45 tr/min et la taille 17 cm (7 pouces).

Quelles sont les précautions de sécurité importantes ?

N'utilisez pas l'appareil près de l'eau, nettoyez-le avec un chiffon sec, ne bloquez pas les orifices de ventilation, et débranchez-le en cas d'orage. Ne retirez pas le capot : l'intérieur ne contient aucune pièce réparable par l'utilisateur. Utilisez uniquement les accessoires spécifiés.

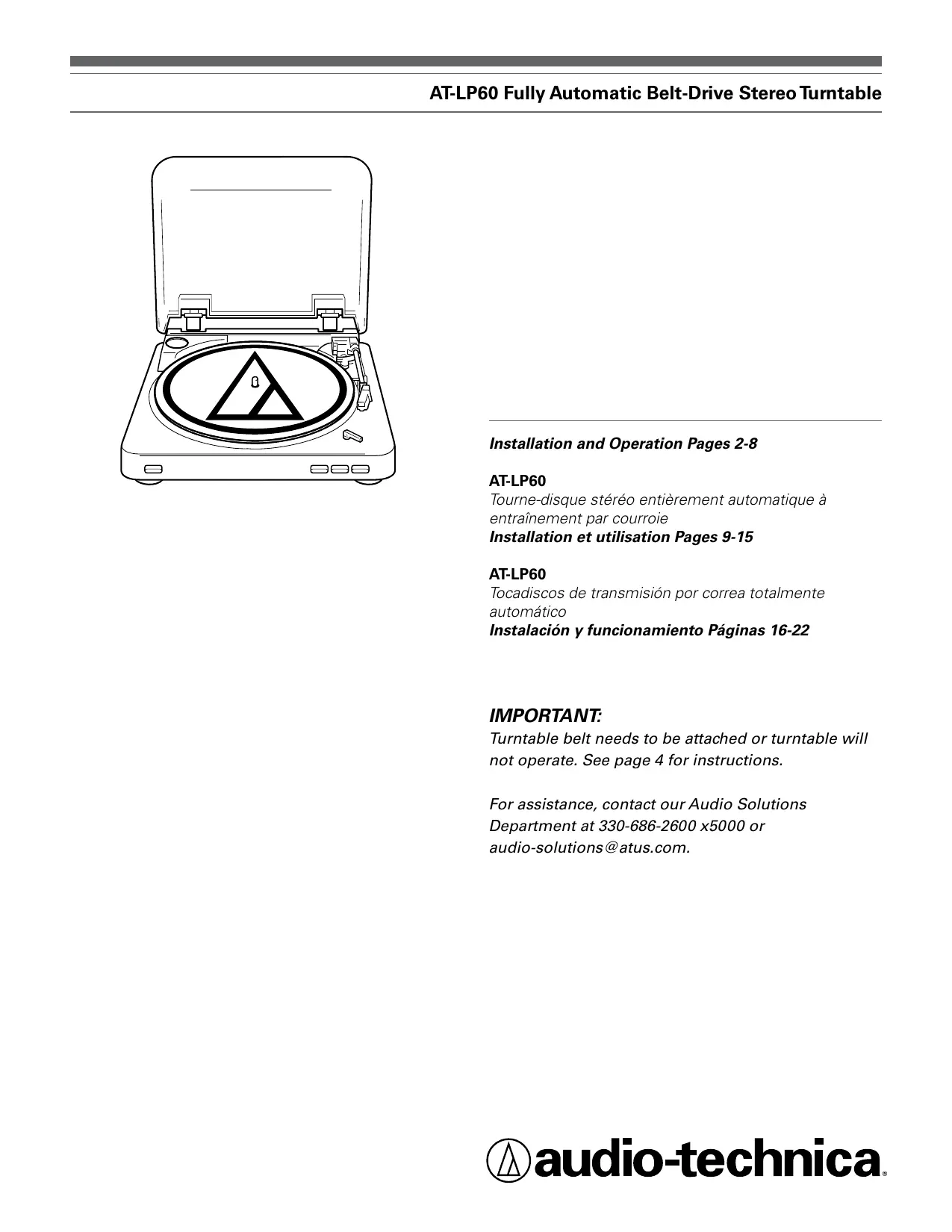

MODE D'EMPLOI ATLP60 AUDIO TECHNICA

Tourne-disque stéreo entièrement automatique à entraînement par courroie

Installation et utilisation Pages 9-15

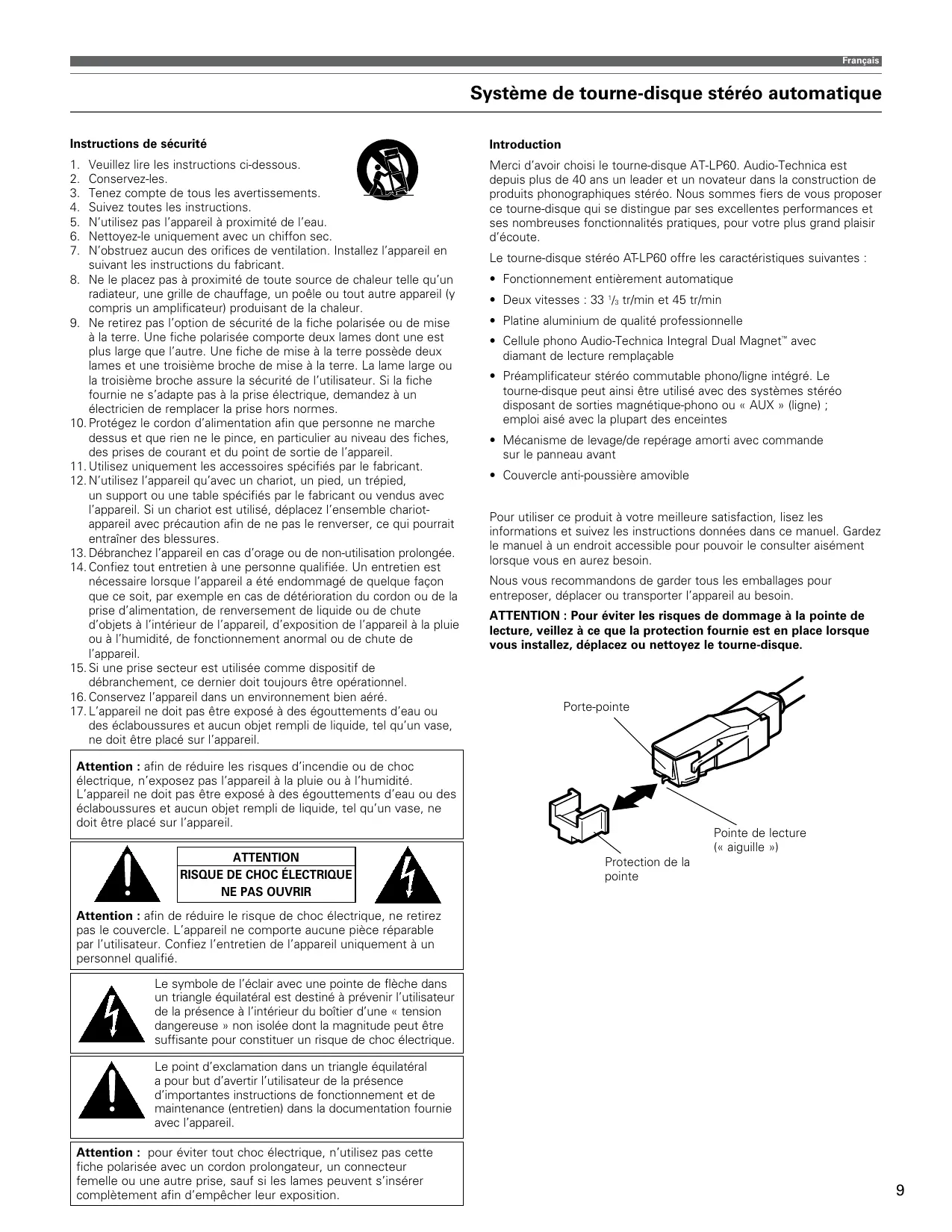

Instructions de sécurité

1. Veuillez lire les instructions ci-dessous.
2. Conservez-les.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilise pas l'appareil à proximité de l'eau.
6. Nettoyez-le uniquement avec un chiffon sec.
7. N'obstruez aucun des orifices de ventilation. Installez l'appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de toute source de chaleur telle qu'un radiateur, une grille de chauffage, un poêle ou tout autre appareil (y compris un amplificateur) produit de la chaleur.
9. Ne retirez pas l'option de sécurité de la fiche polarisée ou de mise à la terre. Une fiche polarisée comporte deux lames dont une est plus large que l'autre. Une fiche de mise à la terre possède deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche assure la sécurité de l'utilisateur. Si la fiche fournie ne s'adapte pas à la prise électrique, demandez à un électricien de remplaçer la prise hors normes.
10. Protégez le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.
11. Utilisez uniquement les accessoires spécifiés par le fabricant.
12. N'utilisez l'appareil qu'avec un chariot, un pied, un trépied, un support ou une table spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, déplacez l'ensemble chariot-appareil avec précaution afin de ne pas le renverser, ce qui pourrait entrainer des blessures.
13. Débranchez l'appareil en cas d'orage ou de non-utilisation prolongée.
14. Confiez tout entretien à une personne qualifiée. Un entretien est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, par exemple en cas de déchirement du cordon ou de la prise d'alimentation, de renversement de liquide ou de chute d'objets à l'intérieur de l'appareil, d'exposition de l'appareil à la pluie ou à l'humidité, de fonctionnement anormal ou de chute de l'appareil.
15. Si une prise secteur est utilisée comme dispositif de débranchement, ce dernier doit toujours être opérationnel.
16. Conservez l'appareil dans un environnement bien aéré
17. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.

Attention : afin de réduire les risques d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.

NE PAS OUVRIR

Attention : afin de réduire le risque de choc électrique, ne retirez pas le couvercle. L'appareil ne compte aucune pièce réparable par l'utilisateur. Confiez l'entretien de l'appareil uniquement à un personnel qualifié.

Le symbole de l'éclair avec une pointe de flèche dans un triangle équilatéral est destiné à prévenir l'utilisateur de la présence à l'intérieur du boîtier d'une « tension dangereuse » non isolée dont la magnitude peut être suffisante pour constituer un risque de choc électrique.

Le point d'exclamation dans un triangle équilatéral a pour but d'avertir l'utilisateur de la présence d'importantes instructions de fonctionnement et de maintenance (entretien) dans la documentation fournie avec l'appareil.

Attention : pour éviter tout choc électrique, n'utilise pas cette fiche polarisée avec un cordon prolongateur, un connecteur femelle ou une autre prise, sauf si les lames peuvent s'insérer complètement afin d'empêcher leur exposition.

Merci d'avoir choisi le tourne-disque AT-LP60. Audio-Technica est depuis plus de 40 ans un leader et un novateur dans la construction de produits phonographiques stéreo. Nous sommes fiers de vous proposer ce tourne-disque qui se distingue par ses excellentes performances et ses nombreuses fonctionnalités pratiques, pour votre plus grand plaisir d'écoute.

Le tourne-disque stéreo AT-LP60 offre les caractéristiques suivantes :

• Fonctionnement entièrement automatique
• Deux vitesses: 33 13 tr / min et 45 tr/min
• Platine aluminium de qualité professionnelle
• Cellule phono Audio-Technica Integral Dual Magnet™ avec diamant de lecture remplaçable
• Préamplificateur stéréo commutable phono/ligne intégré. Le tourne-disque peut ainsi être utilisé avec des systèmes stéréo disposant de sorties magnétique-phono ou « AUX » (ligne); emploi aisé avec la plupart des enceintes
• Mécanisme de levage et de repérage amorti avec commande sur le panneau avant
• Couvercle anti-poussière amovible

Pour utiliser ce produit à votre meilleure satisfaction, lisez les informations et suivez les instructions données dans ce manuel. Gardez le manuel à un endroit accessible pour pouvoir le consulter aisément lorsque vous en aurez besoin.

Nous vous recommandons de garder tous les emballages pour déplacer ou transporter l'appareil au besoin.

ATTENTION : Pour éviter les risques de dommage à la pointe de lecture, veillez à ce que la protection fournie est en place lorsque vous installez, déplacez ou nettoyez le tourne-disque.

Protection de la pointe

Pointe de lecture

aiguille

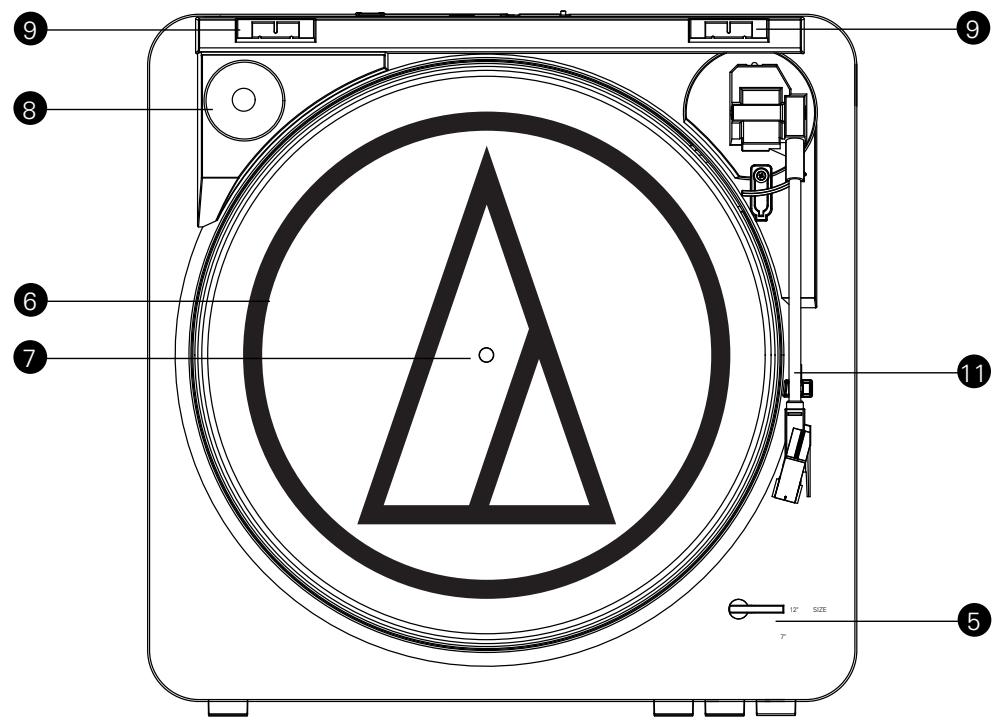

Principaux éléments

Figure 1 Avant

Arrière

1. BOUTON DE DÉMARRAGE

Pour permettre le démarrage du moteur/la platine et lancer le fonctionnement en mode automatique.

1. BOUTON D'ARRÉT

Pour arrêter le moteur/la platine et faire revenir le bras de lecture à la position de repos.

1. BOUTON DE LEVAGE DU BRAS DE LECTURE

Pour lever et abaisser le bras de lecture en mode de sélection manuelle.

1. SÉLECTEUR DE VITESSE DE ROTATION DE LA PLATINE

Pour sélectionner une vitesse de rotation de 33 tr/min (bouton en position haute) ou de 45 tr/min (bouton en position basse).

1. SELECTIONER DE TAILLE

Pour sélectionner la taille du disque : 30 cm (12") ou 17 cm (7").

1. PLATINE

Platine aluminium montée directement sur l'axe moteur.

1. AXE CENTRAL

Partie de l'axe moteur dépassant de la platine ; pièce à usinage de précision.

1. ADAPTATEUR 45 TR/MIN (place dans son logement sur l'illustration) Pour maintenir autour de l'axe central les disques de 17 cm à trou large.
2. LOGEMENTS DES CHARNIÈRES DU COUVERCLE ANTI-POUSSIÈRE Points de fixation des charnières du couvercle anti-poussière.
3. COUVERCLE ANTI-POUSSIÈRE
4. ENSEMBLE BRAS DE LECTURE/CELLULE Le bras de lecture est fixé à demeure sur l'ensemble cellule.
5. PORTE-POINTE
6. POINTE DE LECTURE (« AIGUILLE »)
7. PROTECTION DE LA POINTE
8. SÉLECTIONNEUR DE PREAMPLIFICATION (PHONO/LIGNE) (À l'arrière du tourne-disque) Réglez le sélectionneur sur PHONO lorsque vous connectez le tourne-disque sur l'entrée phono de votre chaîne stéréo. Réglez le sélectionneur sur LINE (Ligne) lorsque vous connectez le tourne-disque à une entrée CD/TAPE/AUX de votre chaîne stéréo.

Assemblage du tourne-disque

Vous devez assembler certains éléments du tourne-disque AT-LP60 avant de pouvoir vous servir de ce dernier. IMPORTANT: Ne branchez pas le cordon d'alimentation CA avant d'avoir terminé l'assemblage.

1. Placez avec précaution la platine sur l'axe central ; assurez-vous que la platine est placée correctement sur l'axe.
2. Prenez les deux extrémités de la languette rouge et tirez avec précaution sur la courroie pour laisser en place par-dessus la poulie du moteur (fig. 2a). (Si la courroie tombe, retirez la platine et remettez la courroie en place comme décrit à la page 14.)
3. Une fois la courroie placée dans la rainure de la poulie, retirez avec précaution la languette de mise en place. Vérifiez que la courroie n'est pas tordue.
4. Placez le tapis antidérapant sur la face supérieure de la platine (fig. 2b).
5. Retirez le couvercle anti-poussière si vous le souhaitez. Pour détacher le couvercle anti-poussière du tourne-disque, prenez le couvercle des deux côtés et tirez-le vers le haut, sans forcer et en exerçant une force égale de part et d'autre (fig. 2c). Conservez le couvercle à l'abri dans un endroit propre.
6. Pour remettre en place le couvercle anti-poussière, guidez et insérez les charnières du couvercle dans les deux logements situés à l'arrière du boîtier du tourne-disque.

Réglage du sélecteur de préamplification (phono/ligne)

Pour une plus grande souplesse d'utilisation, le tourne-disque est muni d'un préamplificateur stéreo phono interne. Le sélecteur de préamplification (phono/ligne) est situé à l'arrêt du tourne-disque. Si votre chaîne stéreo possède une entrée PHONO, réglez le sélecteur de préamplification sur « PHONO ». Si votre chaîne ne possède pas d'entrée PHONO, réglez le sélecteur sur « LINE » (Ligne) et connectez les câbles de sortie du tourne-disque à l'entrée AUX ou à une autre entrée à niveau élevé de la chaîne (voir plus bas) (fig. 3).

Figure 2 - Assemblage du tourne-disque 2a - Courroie d'entraînement

2b - Tapis antidérapant

2c - Retrait du couvercle anti-poussière

Figure 3

Connexion au système stéréo

1. Branchez le connecteur RCA majeur rouge sur l'entrée du canal droit de votre chaîne ; branchez le connecteur RCA majeur blanc sur l'entrée du canal gauche (fig. 3, page 11).
2. Le bras de lecture restant immobilisé sur son support, tournez lentement la platine à la main sur dix tours dans le sens des aiguilles d'une montre de façon à faire effectuer un cycle complet au mécanisme automatique.
3. Retirez l'attache en vinyle maintenant le bras de lecture sur son support.
4. Branchez la fiche du cordon d'alimentation sur une prise secteur CA.

Connexion à un ordinateur ou appareil d'écoute à connecteur d'entrée de 3,5 mm

Le tourne-disque AT-LP60 peut être connecté sans adaptateur aux appareils munis de connecteurs RCA. Pour une souplesse maximale, le tourne-disque est fourni avec deux câbles adaptateurs permettant le branchement sur d'autres types d'entrées courantes.

Le premier câble adaptateur (double RCA - mini-prise stéréo 3,5 mm mâle) convient à la plupart des entrées équipant couramment les ordinateurs*. Il permet également de connecter la sortie RCA du tourne-disque à d'autres équipements, tels que :

• boombox stéréo* avec mini-jack d'entrée de 3,5 mm
• haut-parleurs à alimentation autonome* avec mini-jack d'entrée de 3,5 mm
• mélangeur ou sonorisation de salle avec mini-jack de 3,5 mm

Le deuxième câble adaptateur (double RCA - mini-prise stéreo 3,5 mm mâle) permet de connecter le tourne-disque à des haut-parleurs amplifiés* ou des équipements similaires. Le mini-jack stéreo de 3,5 mm du câble adaptateur accepte les mini-prises stéreo.

Pour utiliser les câbles adaptateurs, branchez les prises RCA rouge et blanche du tourne-disque sur les jacks RCA du câble.

• Lorsque vous utilisez un cable adaptateur, réglez toujours le sélecteur de préamplification du tourne-disque AT-LP60 sur « LINE ». (Ligne). (Le sélecteur est situé à l'arrière du tourne-disque.)

REMARQUE : Pour connecter le tourne-disque à un amplificateur/ haut-parleur mono, veillez à utiliser un adaptateur stéreo-mono (disponible auprès de votre revendeur Audio-Technica ou dans les magasins d'électronique). Lorsque vous branchez une prise mono sur le jack stéreo sans adaptateur stéreo-mono, l'un des deux canaux stéreo sera désactivé. Votre revendeur Audio-Technica ou votre magasin d'électronique pourront vous fournir d'autres câbles et accessoires pour connecter le tourne-disque à des appareils nécessitant d'autres terminaisons.

Fonctionnement en mode automatique

1. Retirez la protection de la pointe de lecture (fig. 4).
2. Placez un disque sur la platine. Si nécessaire, utilisez l'adaptateur 45 tr/min (fig. 5).
3. Sélectionnez la taille du disque, 30 cm (12") ou 17 cm (7") (fig. 6).
4. Sélectionnez la vitesse: 33^1/2 tr/min ou 45 tr/min (fig. 7).
5. Démarrage: Appuyez sur le bouton Démarrage, sans forcer (fig. 8a). Le tourne-disque démarre et le bras de lecture se place automatiquement sur le sillon de départ. Lorsque la lecture du disque est terminée, le bras de lecture revient automatiquement sur son support et le tourne-disque s'arrête.
6. Arrêt: Pour arrêter la lecture du disque avant la fin, appuyez sur le bouton Arrêt (fig. 8b). Le bras de lecture se relève et revient sur son support, après quoi le tourne-disque s'arrête.
7. Pause: Pour interrompre la lecture du disque avant la fin, appuyez sur le bouton de levage du bras de lecture (fig. 8c). Appuyez à nouveau sur le bouton de levage pour poursuivre la lecture du disque.

Figure 4

Figure 5

Adaptateur 45 tr/min

Attention : Lorsque le bras de lecture arrive à la fin du disque, le levage du bras et son retour sur le support sont commandés par le mécanisme automatique. Lors de cette opération, ne tentez pas d'agir sur le mouvement du bras de lecture, au risque d'endommager le mécanisme.

Si le bras de lecture ne revient pas automatiquement sur son support après la lecture d'un disque, il suffit d'appuyer sur le bouton Arrêt pour lever et ramener le bras.

Utilisation en mode manuel

1. Retirez la protection de la pointe de lecture (fig. 4).
2. Placez un disque sur la platine. Si nécessaire, utilisez l'adaptateur 45 tr/min (fig. 5).
3. Sélectionnez la taille du disque, 30 cm (12") ou 17 cm (7") (fig. 6).
4. Sélectionnez la vitesse: 3313 tr/min ou 45 tr/min (fig. 7).
5. Pour lever le bras de lecture, appuyez sur le bouton de levage pour le mettre en position enforcée (fig. 8c).
6. Sans forcer, déplacez le bras de lecture de façon à ce que la pointe de lecture se trouve au-dessus de l'endroit du disque où vous souhaitez commencer la lecture.
7. Appuyez à nouveau sur le bouton de levage pour abaisser le bras et commencer la lecture du disque.

Figure 8

Remplacement de la pointe

En tenant la tête du bras de lecture, abaissez le porte-pointe et tirez dessus pour le retirer (fig. 9). (En avançant le porte-pointe, observez sa position et sentez-la des doigts de façon à pouvoir remettre plus facilement en place la nouvelle pointe.)

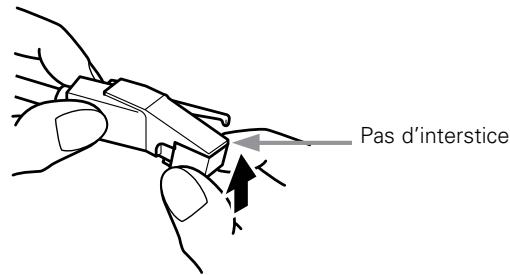

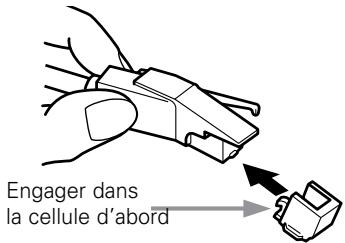

Installez la nouvelle pointe et son porte-pointe comme illustré aux figures 10a/10b, en veillant à ne pas toucher la pointe des doigts. Veillez d'abord à ce que la saillie à l'arrêt de porte-pointe soit bien engagée dans la cellule (fig. 10a) ; ensuite, relevez le porte-pointe et assurez-vous qu'il s'encaisse en place, sans interstice entre le bord supérieur et l'avant de la tête en plastique noir du bras de lecture (fig. 10b). Remplacez la pointe après 400 heures de lecture.

Pour conserver toutes les performances du tourne-disque à la lecture, veillez à utiliser une pointe de rechange Audio-Technica d'origine. Les pointes de rechange d'origine portent la marque Audio-Technica (△) sur l'avant du porte-pointe et sur l'emballage.

Figure 9 - Retrait de la pointe Figure 10 - Mise en place d'une nouvelle pointe

10a

10b

Le tourne-disque ne fonctionne pas

1. Vérifiez que le cordon d'alimentation CA du tourne-disque est branché sur une prise secteur CA et que la prise est alimentée en courant.
2. Vérifiez que la courroie d'entraînement est correctement mise en place. (Voir figure 11.) A) Retirez le tapis antidérapant de la platine (fig. 11a). Placez le tapis dans son emballage en carton pour le mettre à l'abri. Par un des perçages dans la platine, vérifiez que la courroie d'entraînement se trouve correctement placée sur la poulie du moteur (fig. 11b). B) Si la courroie d'entraînement ne se trouve pas correctement placée sur la poulie : soulevez et retirez la platine. Placez un pouce dans chacun des perçages de la platine ; en appuyant des doigts sur le boîtier du tourne-disque, tirez la platine à la verticale vers le haut (fig. 11c). Évitez d'appuyer sur le bras de lecture. C) Retournez la platine et placez la courroie autour du moyeu d'entraînement en veillant à ce que la courroie ne soit ni tordue ni croquée (fig. 11d). D) Remettez la platine en place en l'engageant complètement sur l'axe central ; ensuite, amenez l'un des perçages au-dessus de la poulie du moteur. E) En passant par le perçage, prenez la courroie par un doigt ou tirez dessus à l'aide de la languette rouge d'origine (ne vous servez jamais d'un objet pointu) et amenez la courroie par-dessus la poulie du moteur (fig. 11e). Veillez à ce que la courroie ne soit pas tordue entre la poulie et le moyeu de la platine. F) Remettez le tapis antidérapant sur la platine. G) En maintenant le bras de lecture dans sa position de repos, tournez lentement la platine à la main sur dix tours dans le sens des aiguilles d'une montre de façon à faire effectuer un cycle complet au mécanisme automatique.

Le tourne-disque fonctionne mais il n'y a pas de son

1. La protection de la pointe de lecture est restée en place.
2. Le bouton de levage du bras de lecture est enfoncé.
3. Les réglages de l'amplificateur sont incorrects : sélection de sortie erronée, contrôle d'écoute activé, haut-parleurs désactivés, etc.
4. Vérifiez si la pointe de lecture est correctement placée dans la cellule. Pour le placement de la pointe de lecture, reportez-vous aux instructions données à la page 13.

Le tourne-disque fonctionne mais il n'y a pas de son ou le volume du son est très faible

1. Si le tourne-disque est connecté à une entrée AUX (niveau élevé) : il se peut que la sélection de préamplification soit réglée sur « PHONO » (niveau d'entrée phono).
2. Le gain d'entrée du haut-parleur amplifié ou d'un appareil similaire peut être trop faible.
3. Il se peut que le porte-pointe ne soit pas correctement placé dans la cellule. (Voir figure 10 à la page 13.)

Distorsion importante du son

1. Si le tourne-disque est connecté à l'entrée PHONO d'un amplificateur : si la sélection de préamplification est réglée sur « LINE » (Line - entrée AUX de niveau élevé), l'entrée phono sera en saturation.

La platine oscille légèrement

1. Généralement, ce comportement est normal et ne constitue pas un problème. Si l'oscillation de la platine est telle qu'elle rend impossible la lecture du disque, veuillez vous adresser à votre revendeur ou à notre service après-vente. Assurez-vous de façon certaine que la surface sur laquelle se trouve le tourne-disque ne répercute pas des vibrations provenant du sol, des murs voisins ou du son diffusé directement par des haut-parleurs.

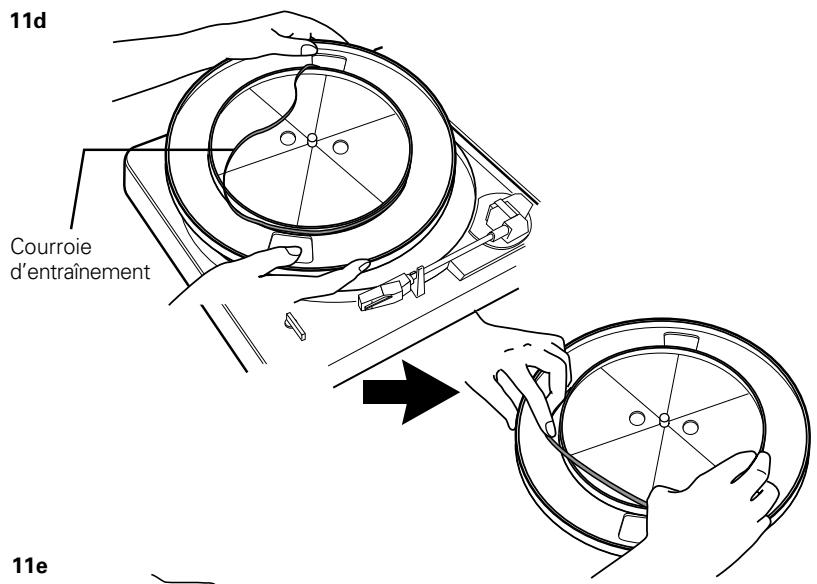

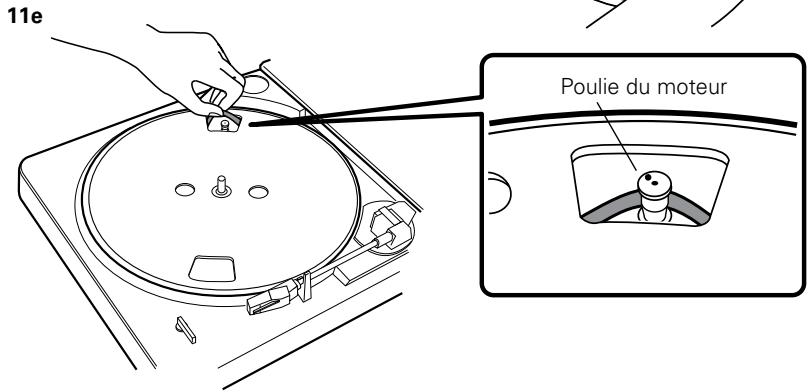

Figure 11 - Vérification de la courroie d'entraînement

Conseils d'optimisation des performances

• En ouvrant ou en fermant le couvercle du tourne-disque, veillez à ne pas forcer le mécanisme des charnières : prenez le couvercle par le milieu ou exercez une force égale de part et d'autre si vous le prenez par les côtés.
• Ne touchez jamais la pointe de lecture des doigts; évitez de cogner la pointe contre le tapis antidéraptant ou sur le bord du disque.
• Nettoyez fréquemment le bout de la pointe de lecture à l'aide d'une brosse douce; brossez toujours et exclusivement d'arrière en avant.
• Si vous utilisez un liquide de nettoyage pour la pointe de lecture, veillez toujours à l'utiliser en très faible quantité.
• Nettoyez le couvercle anti-poussière et le boîtier du tourne-disque à l'aide d'un chiffon doux, sans exercer de pression excessive. Pour nettoyer le tourne-disque et le couvercle anti-poussière, utilisez toujours une solution de détergent doux en faible quantité.
• Ne mettez jamais les éléments du tourne-disque en contact avec des produits chimiques agressifs ou des solvants.
• Avant de déplacer le tourne-disque, débranchez toujours le cordon d'alimentation de la prise secteur CA et fixez le bras de lecture sur son support à l'aide de l'attache en vinyle.

Caractéristiques techniques

Type	Tourne-disque à entrainment par courroie, entière automatique
Platine	Aluminium
Moteur	A servocommande CC
Vitesses	33 1/3 tr/min, 45 tr/min
Fluctuations de vitesse	Moins de 0,25 % (WTD) à 3 kHz (JIS)
Rapport signal/bruit	>50 dB (DIN-B)
Cellule	Cartouche stéréo Integral Dual Magnet™ avec pointe de lecture en diamant
Niveau de sortie
Préamplification « PHONO »	2,5 mV nominal à 1 kHz, 5 cm/sec
Préamplification « LINE »	150 mV nominal à 1 kHz, 5 cm/sec
Gain du préamplificateur de phonographie	36 dB nominal, égalisé R.I.A.A.
Puisance absorbée	120 V CA, 60 Hz, 3 W
Dimensions	L 36 cm (14,17") x H 9,75 cm (3,84") x P 35,6 cm (14,02")
Poids net	2,98 kg (6.6 lbs.)
Accessoires fournis	Câble adaptateur double RCA femelle - mini-prise 3,5 mm (1/8") mâle ; cable adaptateur stéréo double RCA femelle - 3,5 mm (1/8") femelle ; adaptateur 45 tr/min
Pointe de lecture de remplacement	ATN3600L

Garantie limitée de 1 an

Les produits de la marque Audio-Technica achetés aux États-Unis sont garantis pendant un an à compter de la date d'achat contre tout défaut de matériel et de fabrication par Audio-Technica U. S., Inc. (A. T. U. S.). Dans l'éventualité d'un tel défaut, le produit sera soit réparé gratuitement et dans les plus brefs délais, soit remplacé à notre convenance par un nouveau produit d'une valeur égale ou supérieure. Le produit doit être retourné en port payé à A. T. U. S. ou à un centre agréé de service après-vente avec un ticket de caisse ou autre preuve de la date d'achat. Le renvoi ne peut avoir lieu sans l'accord préalable de A. T. U. S. Cette garantie exclut les défauts liés à une usure normale, à un usage abusif, à tout incident survenu lors du transport ou à une utilisation non conforme au mode d'emploi. Cette garantie n'est pas valable en cas de réparation ou de modification effectuée par un personnel non agréé ou dans le cas où la marque du produit aurait été enlevée ou abimée.

Pour obtenir notre accord pour le retour et pour tout renseignement concernant le transport, veuillez prendre contact avec le département de service après-vente, Audio-Technica U. S., Inc., 1221 Commerce Drive, Stow, Ohio 44224.

A. T. U. S. ne sera pas tenu responsable des dommages indirects, accessoires ou spéciaux à moins que la loi applicable de l'État n'en dispose autrement; lorsque cette garantie expire, toute garantie de valeur marchande ou d'aptitude à un usage particulier expire.

Cette garantie vous confère des droits spécifiques; il se peut par ailleurs que vous ayez d'autres droits qui varient d'un État à l'autre.

En dehors des États-Unis, veuillez prendre contact avec votre revendeur local pour plus de détails concernant la garantie.
