MANUAL DE USUARIO ATLP120 AUDIO TECHNICA

Sistema tocadiscos USB profesional con accionamiento directo Instrucciones de seguridad Introducción

1. Lea las siguientes instrucciones.

2. Conserve las siguientes instrucciones.

3. Aténgase a las advertencias.

4. Siga todas las instrucciones.

5. No utilice el aparato cerca del agua.

6. Límpielo únicamente con paño seco.

7. No bloquee ninguna de las aberturas de ventilación. Realice la

instalación conforme a las instrucciones del fabricante.

8. No haga la instalación cerca de fuentes de calor, como radiadores,

reguladores de calor, estufas u otros aparatos (incluido amplificadores) que generen calor.

9. No anule la polaridad o la conexión a tierra de los enchufes, ya que

su único propósito es la seguridad. Los enchufes polarizados tienen dos contactos salientes, uno más ancho que el otro. Los enchufes con conexión a tierra tienen dos contactos salientes y una tercera punta, conectada a tierra. El contacto saliente de anchura mayor, en un caso, y la tercera punta de contacto a tierra, en el otro, son para su seguridad. Si el enchufe que se incluye no encaja en su toma de corriente, solicite a un electricista que sustituya la toma de corriente obsoleta.

10. Proteja los cables eléctricos de pisadas o presiones, especialmente

en los enchufes, las carcasas de los dispositivos y en los puntos de salida de los aparatos.

11. Utilice únicamente los complementos/accesorios especificados por

12. Utilícelo solamente con carro, estante, trípode, soporte o mesa

especificados por el fabricante, o vendidos junto con el aparato. Cuando utilice un carro, tenga cuidado al desplazar la combinación carro/aparato para evitar daños por vuelcos.

13. Desenchufe el aparato durante tormentas eléctricas o cuando no

vaya a utilizarse durante períodos prolongados.

14. Para realizar cualquier reparación, póngase en contacto con

personal de servicio cualificado. La reparación es necesaria cuando el aparato haya sufrido cualquier tipo de daño, como daños en el cable de alimentación o en el enchufe, cuado se derramen líquidos sobre el aparato o sea golpeado por un objeto, si se ha expuesto a la lluvia o a la humedad, cuando no funcione con normalidad o haya sufrido una caída.

15. Cuando se utiliza un enchufe de conexión a la red como dispositivo

de desconexión, éste debe permanecer siempre operativo.

16. Mantenga la unidad en un entorno bien ventilado.

17. No debe exponerse el aparato a goteos o derrames, y no deben

colocarse sobre él objetos con líquidos, como floreros. Gracias por adquirir el sistema tocadiscos profesional con accionamiento directo AT-LP120-USB. Audio-Technica acerca su calidad y fidelidad de audio legendarias al mundo digital a través de este sistema de grabación de LP a formato digital. En la caja encontrará todo lo que necesita para transferir su colección de discos de larga duración (LP) clásicos a archivos digitales. El tocadiscos estéreo AT-LP120-USB de Audio-Technica incluye una salida USB, que permite la conexión directa a el ordenador, el software de grabación Audacity (para MAC o PC), un cartucho fonográfico Integral Dual Magnet™ de Audio-Technica, un cable USB y cables adaptadores. Además, incorpora un preamplificador de nivel fonográfico/de línea conmutable integrado que permite la conexión a un sistema estéreo equipado con una entrada de nivel fonográfico o una de nivel de línea. Advertencia: A fin de reducir el riesgo de incendio o descargas eléctricas, no exponga el aparato a la lluvia o la humedad. No debe exponerse el aparato a goteos o derrames, y no deben colocarse sobre él objetos con líquidos, como floreros. El sistema incluye:

• Salida USB: no se requieren controladores especiales para la conexión directa a el ordenador
• Motor de alto par o torque con accionamiento directo
• Velocidades seleccionables de 33/45/78 rpm
• Preamplificador seleccionable fonográfico (phono) estéreo interno
• Unidad de brazo de lectura en forma de S que incluye:

Ajuste de la altura del brazo de lectura y bloqueo Elevación del brazo de lectura con acción hidráulica y palanca elevadora

Soporte del brazo de lectura con mecanismo de bloqueo

• Bloqueo de la altura tonal (pitch) controlado por cuarzo de alta precisión seleccionable
• Rangos de ajuste de la altura tonal entre +/-10% o +/- 20% seleccionables
• Indicador estroboscópico de velocidad del plato
• Reproducción hacia adelante y hacia atrás
• Plato profesional de aluminio fundido con alfombrilla deslizable
• Botón de inicio/parada
• Luz de señalización de la aguja
• Adaptador de 45 RPM con receptáculo de almacenamiento
• Receptáculo para cabezal extra
• Base ajustable para nivelación PRECAUCIÓN

Precaución: Para reducir el riesgo de descarga eléctrica, no retire ninguna tapa. En el interior no hay piezas de recambio. Utilice exclusivamente los servicios de personal cualificado. El símbolo de rayo con punta de flecha dentro del triángulo equilátero alerta al usuario de la presencia de “voltaje peligroso” sin aislar dentro de habitáculo del producto que puede tener la magnitud suficiente para constituir un peligro de descarga eléctrica. El punto de exclamación dentro del triángulo equilátero indica al usuario la presencia de instrucciones de funcionamiento y mantenimiento importantes en la documentación que acompaña a este dispositivo.

Precaución: Para evitar descargas eléctricas, no utilice este enchufe polarizado con un alargador, receptáculo u otro tipo de toma de corriente a menos que los contactos salientes se puedan insertar completamente.

• Cubierta antipolvo abisagrada desmontable Para garantizar el máximo nivel de satisfacción con este producto, lea la información y siga las instrucciones de este manual. Tenga el manual a mano por si lo necesita en el futuro. Le recomendamos que guarde todo el material de empaquetado para un posible uso en el futuro: almacenamiento, desplazamiento o envío. PRECAUCIÓN: Para evitar daños en la aguja, asegúrese de que el protector de aguja incluido está bien colocado cuando instale, desplace o limpie el tocadiscos. Español Características principales Figura 1

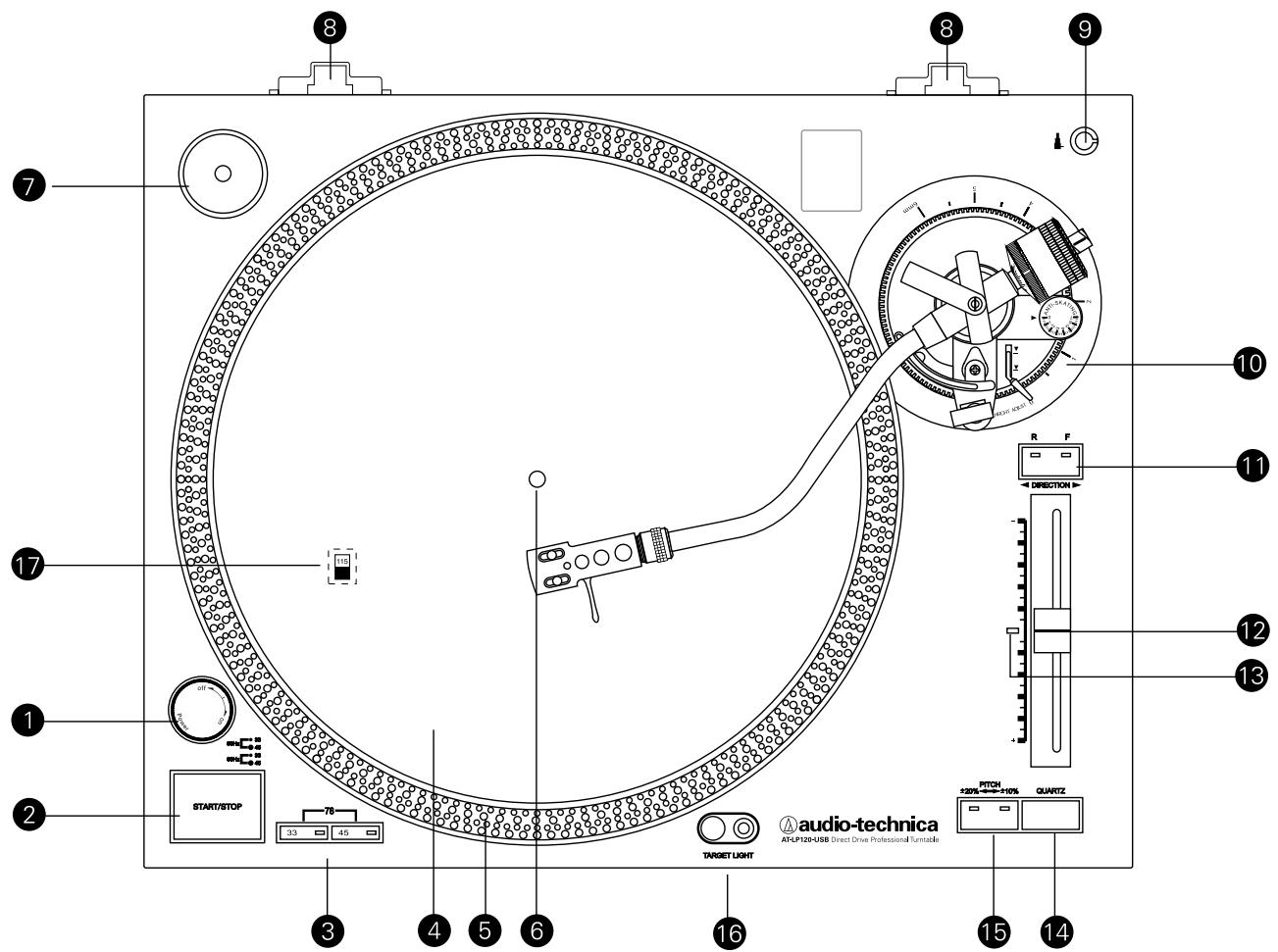

11. BOTÓN DIRECTION (DIRECCIÓN)

Controla la dirección de rotación del plato: F – Hacia delante (a la derecha) R – Hacia atrás (a la izquierda)

Interruptor de alimentación Controla la alimentación que llega a la unidad.

Botón de START/STOP (INICIO/PARADA) Acciona/detiene el motor/plato.

Botones de velocidad (SPEED) Seleccione 33 o 45 rpm como velocidad del plato. (Nota: La velocidad de 78 rpm se selecciona pulsando simultáneamente los botones 33 y 45.)

12. CONTROL DE AJUSTE DE LA ALTURA TONAL (PITCH)

Se utiliza junto con el botón PITCH (15) para cambiar la velocidad de rotación del plato. En la posición de bloqueo central se activa el bloqueo del cuarzo.

PLATO Plato de aluminio fundido que se monta directamente en el eje central/eje del motor

13. INDICADOR DE SELECCIÓN DE LA ALTURA TONAL

Verde para la configuración estándar o revoluciones (RPM) bloqueadas o rojo para una configuración de altura tonal ajustada.

Puntos estroboscópicos (En el borde del plato) Funciona junto con luz estroboscópica situada debajo del interruptor de alimentación (1) para ofrecer una indicación visual de las velocidades exactas del plato.

14. BLOQUEO DE VELOCIDAD DEL CUARZO (QUARTZ)

Cambia entre el bloqueo del cuarzo interno y la altura tonal variable controlada por el control de ajuste de la altura tonal (12).

Unidad de maquinado de precisión del eje del motor para montura del plato.

ADAPTADOR DE 45 RPM (se muestra en el receptáculo) Adapta discos de 7" con grandes agujeros centrales para que ajusten en el eje central.

SOPORTES DE LAS BISAGRAS DE LA CUBIERTA ANTIPOLVO Puntos de unión de la cubierta antipolvo abisagrada desmontable.

Receptáculo de almacenamiento para cabezal extra (no incluido)

10. UNIDAD DEL BRAZO DE LECTURA

Véase la Figura 2 de la página 24 para conocer más detalles.

15. BOTÓN PITCH (ALTURA TONAL)

Selecciona el rango de variación de la altura tonal permitida por el control de ajuste de la altura tonal (12). (Consulte la página 7 para obtener más información sobre el bloqueo y ajuste de la velocidad del plato.)

16. LUZ DE SEÑALIZACIÓN DE LA AGUJA

Proporciona iluminación dirigida a la posición de la aguja para hacer un mejor uso de la palanca de elevación/descenso en condiciones de poca luz.

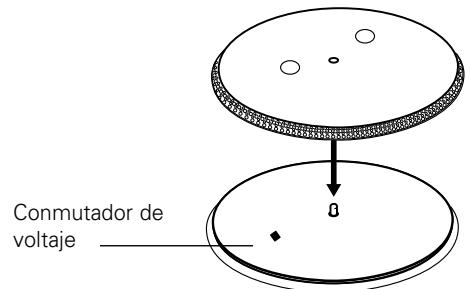

17. CONMUTADOR DEL SELECTOR DE VOLTAJE

(Acceso a través de los agujeros del plato) Permite seleccionar el voltaje de funcionamiento (115 V o 230 V CA, 60/50 Hz).

Diagrama de la unidad del brazo de lectura Figura 2

Cabezal del cartucho estéreo intercambiable estándar.

19. ANILLO DE BLOQUEO DEL CABEZAL

Se gira en el sentido contrario de las agujas de reloj (a la izquierda) para ajustar con firmeza el cabezal en la posición de bloqueo. Gire completamente el anillo hacia la derecha para extraer el cabezal.

20. BRAZO DE LECTURA

Configuración de brazo de lectura en forma de S que reduce los errores de tracking.

21. AJUSTE DE ALTURA DE LA UNIDAD DEL BRAZO DE LECTURA

Sube y baja la unidad del brazo lectura completa para permitir que el brazo de lectura permanezca en paralelo a la superficie del disco. (El parámetro adecuado para el cartucho incluido es “0”.)

22. ELEVADOR DEL BRAZO DE LECTURA

Eleva el brazo de lectura sobre la superficie del disco.

23. SOPORTE DEL BRAZO DE LECTURA CON ABRAZADERA DE

BLOQUEO Abrazadera de bloqueo que fija el brazo de lectura durante el transporte.

24. TORNILLO DE AJUSTE DEL ELEVADOR DEL BRAZO DE

LECTURA Se utiliza para definir la elevación del brazo de lectura.

25. PALANCA DE CONTROL DEL ELEVADOR DEL BRAZO DE

LECTURA (“Palanca de elevación/descenso”) Controla la acción del elevador del brazo de lectura. (Nota: El mecanismo de elevación está amortiguado hidráulicamente para ralentizar el descenso del brazo de lectura.

26. CONTROL ANTIPATINAJE

Aplica una pequeña fuerza hacia fuera al brazo de lectura. De esta forma compensa la tendencia del brazo de lectura a desplazarse hacia el centro del disco.

Equilibra el brazo de lectura y proporciona el ajuste necesario para conseguir la fuerza de tracking (precisión con la que la aguja sigue el surco) sobre la aguja.

28. BLOQUEO DE LA ALTURA DE LA UNIDAD DEL BRAZO DE

LECTURA (Oculto bajo el contrapeso en el dibujo) Bloquea la selección de altura elegida para el brazo de lectura. (Asegúrese de desbloquearlo por completo antes de intentar un nuevo ajuste de altura.) Diagrama de vista trasera Figura 3

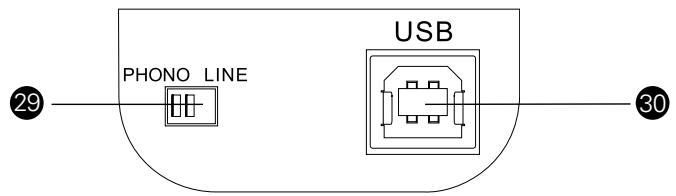

29. CONMUTADOR DEL SELECTOR DE PREAMPLIFICADOR

Permite anular el preamplificador fonográfico estéreo interno cuando el tocadiscos se utiliza con un equipo que dispone de entradas fonográficas magnéticas.

Utilice esta salida para conectar el tocadiscos al puerto USB de la computadora. Consulte la guía de software incluida para obtener instrucciones.

Español Instalación inicial Desembalaje Desempaquete con cuidado el tocadiscos y compruebe que se incluyen los siguientes componentes y que están intactos:

• Alfombrilla deslizable (sobre la cubierta antipolvo)
• Cubierta antipolvo (sobre el tocadiscos)
• Plato (debajo del tocadiscos)
• Bisagras de la cubierta antipolvo (sección de accesorios del embalaje)
• Adaptador de 45 rpm (sección de accesorios)
• Contrapeso (sección de accesorios)
• Cabezal con cartucho premontado (sección de accesorios)
• Cable de alimentación (sección de accesorios)
• Cable adaptador estéreo RCA doble (hembra) a mini- conector (macho) de 3,5 mm (1/8")
• Cable adaptador estéreo RCA doble (hembra) a mini- conector (hembra) de 3,5 mm (1/8")
• Software Audacity (CD) LE RECOMENDAMOS QUE GUARDE TODO EL MATERIAL DE EMBALAJE PARA UN POSIBLE USO EN EL FUTURO: ALMACENAMIENTO, DESPLAZAMIENTO O ENVÍO. Montaje del tocadiscos Antes de utilizar el AT-LP120-USB por primera vez, es necesario realizar algunas tareas de montaje. IMPORTANTE: No conecte el cable de alimentación de CA hasta que finalice el montaje. Cuando utilice el tocadiscos con la tarjeta de sonido de una computadora, defina el conmutador en la posición LINE OUT y conecte el tocadiscos a la entrada de línea de audio de la tarjeta de sonido. Nota: Es posible que sea necesario utilizar un adaptador de audio (no incluido) para acoplar los dos conectores RCA del cable de salida del tocadiscos a la entrada de la tarjeta de sonido de la computadora. Montaje del brazo de lectura (Nota: El cabezal y el cartucho vienen montados de fábrica con el AT-LP120-USB.)

1. Retire el amarre de vinilo con el que viene fijado el brazo de

lectura durante el envío. Fije de forma temporal el brazo de lectura en el soporte mediante la abrazadera de bloqueo. [Figura 2, página 24, nº 23.]

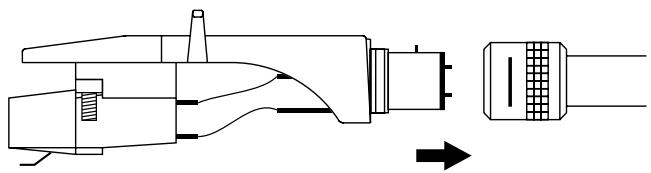

2. Acople el cabezal insertándolo en la toma situada en la parte

frontal del brazo de lectura [véase la Figura 5]. (Resulta conveniente agarrar siempre el cabezal de los bordes izquierdo y derecho para reducir la posibilidad de dañar la aguja o trastocar el cableado del cartucho.)

3. Con el cabezal en posición, gire el anillo de bloqueo en el sentido

contrario a las agujas del reloj (a la izquierda). El giro del anillo hace que el cabezal quede fijado en su posición. (Para extraer el cabezal, gire completamente el anillo a la derecha.)

4. Con el indicador negro al frente, gire el contrapeso para acoplarlo

en la parte del brazo de lectura que sobresale hacia atrás del centro de rotación [Figura 2, página 24, nº 27]. El contrapeso quedará encajado en la ranura en espiral que hay en la parte trasera del brazo y se moverá hacia adelante. Figura 5 – Cabezal Configuración del conmutador del selector de voltaje Este tocadiscos está preparado para utilizarse con alimentación de 115 V o de 230 V CA, 60/50 Hz. El conmutador del selector de voltaje está situado en la parte superior de la carcasa, debajo del plato. Configure el conmutador con arreglo al voltaje que se utilice en la zona donde resida. [Véase la Figura 4.] (Nota: El tocadiscos viene configurado con un voltaje de 115 V CA.) Figura 4 – Conmutador de voltaje Montaje del plato del tocadiscos y la esterilla deslizable

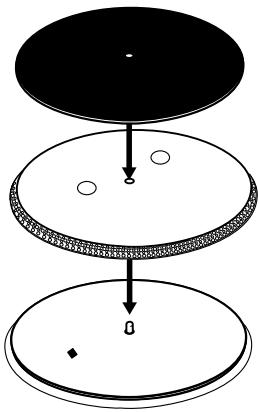

1. Coloque con cuidado el plato del tocadiscos en el eje central;

asegúrese de que queda totalmente encajado. [Véase la Figura 6.]

2. Coloque la esterilla deslizable negra sobre el plato.

Figura 6 – Plato y esterilla deslizable Conmutador de voltaje Configuración del conmutador del selector de preamplificador Para aumentar la flexibilidad de uso, este tocadiscos dispone de un preamplificador fonográfico estéreo interno [véase la Figura 3, página 24, nº 29]. Está permite seleccionar el preamplificador estéreo interno (LINE OUT) o anularlo (PHONO OUT) para utilizar sistemas que disponen de conectores de entrada fonográfica magnéticos especializados. El conector RCA rojo del cable de salida de audio es el canal derecho, y el blanco el izquierdo. Si el sistema que utiliza tiene una entrada PHONO (FONO), defina el conmutador del selector de preamplificador en la posición PHONO OUT y conecte los cables de salida del tocadiscos a las entradas PHONO de su sistema; recuerde que el rojo es el canal derecho y el blanco el izquierdo. Si su sistema no dispone de una entrada PHONO (fonográfica magnética), defina el conmutador del selector de preamplificador en la posición LINE OUT y conecte los cables de salida del tocadiscos a la entrada AUX (Auxiliar) o a otra entrada de nivel superior del sistema; recuerde que el rojo es el canal derecho y el blanco el izquierdo.

Instalación inicial (continuación) Montaje de la cubierta antipolvo

1. Inserte los extremos en forma de T de las bisagras de la cubierta

antipolvo en los dos receptáculos situados en la parte trasera de la carcasa del tocadiscos. Cuando estén correctamente instaladas, la parte plana de las bisagras de la cubierta deben quedar de espaldas a la carcasa del tocadiscos aproximadamente en un ángulo de 45º.

Con la cubierta antipolvo situada sobre el tocadiscos, sitúe las bisagras en las dos ranuras moldeadas de la parte trasera de la cubierta antipolvo. Si se desea, los muelles de las bisagras permiten que la cubierta se pueda mantener abierta con un ángulo aproximado de 45º. (Nota: La cubierta sólo puede abrirse en una posición; las bisabras NO permiten que la cubierta se levante completamente.) Para retirar la cubierta antipolvo del tocadiscos, suelte con cuidado las bisagras de las ranuras de la cubierta. Por lo general, esto resulta mucho más fácil cuando la cubierta está “cerrada”. Tire lentamente y con cuidado hacia arriba hasta que la cubierta quede desprendida de la unidad. Si lo desea, puede quitar las bisagras de la base del tocadiscos. Configuración del equilibrio y la fuerza de tracking del brazo de lectura Para permitir que el cartucho siga correctamente el surco de un disco, el equilibrio y la fuerza de tracking del brazo de lectura, es muy importante que se definan según las especificaciones del fabricante. Si no se hace así, puede dañarse el cartucho y/o los discos. (Nota: Una vez que se haya retirado la cubierta protectora de la aguja y se haya retirado la abrazadera de bloqueo del brazo de lectura, tenga mucho cuidado de no dañar la aguja. No permita que se arrastre ni que roce la alfombrilla deslizable.) Configuración del brazo de lectura:

1. Defina el ajuste antipatinaje a “0”. [Figura 2, página 24, nº 26.]

2. Deslice con cuidado la cubierta transparente de la aguja para

retirarla de la parte frontal del cartucho.

3. Con el cabezal sujeto para estabilizar el brazo de lectura, retire la

abrazadera de bloqueo. En este punto, el brazo de lectura está desequilibrado y puede balancearse libremente.

4. Sin soltar el cabezal, gira con cuidado el contrapeso hasta que el

brazo de lectura esté equilibrado horizontalmente y se sostenga libremente sobre el plato sin tocar la superficie.

5. Vuelva a colocar el brazo de lectura en el soporte.

6. Mantenga con firmeza el contrapeso y, sin realizar rotación alguna,

gire con cuidado únicamente el anillo calibrador de fuerza de la aguja negro (que gira de forma independiente al contrapeso) hasta que la posición “0” del anillo quede alineada con la línea central marcada en a lo largo de la parte superior del brazo trasero.

7. Consulte las especificaciones del fabricante del cartucho

para conocer más detalles acerca de la fuerza de tracking recomendada. Gire todo el contrapeso a la izquierda sin tocar el anillo calibrador negro; para ello desplácelo hacia adelante hasta que el valor deseado del anillo calibrador esté alineado con la línea central marcada en el brazo trasero. Consulte el apartado de especificaciones para conocer el valor de fuerza de tracking correspondiente al cartucho que se incluye con el tocadiscos. Configuración de la compensación antipatinaje (Anti-Skating) Se puede aplicar una pequeña fuerza “antipatinaje” hacia adentro al brazo de lectura para compensar la fuerza que lo desliza hacia el centro del disco. Para obtener los mejores resultados durante el uso normal del tocadiscos, defina el control antipatinaje [Figura 2, página 4, nº 26] al mismo valor que la fuerza de tracking. Consulte el apartado de especificaciones para conocer el valor de fuerza de tracking correspondiente al cartucho que se incluye con el tocadiscos.

En caso de que se haga uso considerable del scratching, cambios de dirección, etc., es posible que prefiera utilizar menos, o incluso ninguna, compensación antipatinaje. Configuración de la altura de la unidad del brazo de lectura Los ajustes en la altura de la unidad del brazo de lectura permiten que el brazo de lectura se sitúe en paralelo a la superficie del disco, cuando se utilizan cuerpos de cartuchos muy altos, alfombrillas deslizables gruesas o discos gruesos (como los antiguos de 78 rpm). Para subir o bajar la unidad del brazo de lectura: En primer lugar, afloje el bloqueo de altura [Figura 2, página 24, nº 28]; a continuación, gire el selector de ajuste de altura [Figura 2, página 24, nº 21] situado en la base de la unidad del brazo de lectura. La escala está calibrada en milímetros (mm). Cuando haya terminado, apriete el bloqueo de altura para fijar el ajuste. Conexiones Conexión al sistema estéreo Enchufe el conector RCA rojo a la entrada del canal derecho y el conector RCA blanco a la entrada del canal izquierdo de su equipo stereo. Conexión a ordenadores mediante la entrada USB El cable USB (incluido) conecta el tocadiscos AT-LP120-USB al ordenador sin necesidad de utilizar controladores especiales. Consulte la guía de software incluida (también disponible en línea en www.audiotechnica.com) antes de conectar el tocadiscos al ordenador. Conexión de ordenadores o dispositivos de audio mediante la entrada de 3,5 mm El AT-LP120-USB se conecta sin adaptadores a dispositivos equipados con conectores RCA. Para que disponga de la máxima flexibilidad, hemos incluido dos cables adaptadores para otras entradas de audio muy utilizadas. El primero de estos cables adaptadores, RCA doble a miniconector (macho) de 3,5 mm estéreo, está diseñado para ajustarse a las entradas de audio de ordenadores* más habituales. También puede utilizarse para conectar la salida RCA del tocadiscos a otro equipo, por ejemplo:

Un radiocasete* estéreo equipado con una entrada mini de 3,5 mm Altavoces con alimentación propia* equipados con una entra da mini de 3,5 mm Un mezclador* o sistema de megafonía* equipado con un miniconector de 3,5 mm El segundo cable adaptador, RCA dual a miniconector (hembra) de 3,5 mm estéreo, permite la conexión de la salida del tocadiscos a altavoces amplificados* o a dispositivos similares. El miniconector (hembra) estéreo de 3,5 mm del adaptador de cables admite miniconectores (macho) estéreo. Para utilizar cualquiera de los cables adaptadores, enchufe los conectores RCA rojo y blanco del tocadiscos a las tomas RCA del cable adaptador.

• Cuando utilice uno de los cables adaptadores, sitúe siempre el conmutador del selector de preamplificador del tocadiscos AT-LP120-USB en la posición “LINE” (LÍNEA). (El conmutador está situado en la parte trasera del tocadiscos.) NOTA: Si desea realizar una conexión a un amplificador/altavoz mono, asegúrese de que utiliza un adaptador estéreo a mono; podrá encontrarlo a través de su distribuidor o en la tienda de electrónica más cercana. Si inserta un conector mono a la toma estéreo, se anulará uno de los canales estéreo. Para realizar conexiones a dispositivos que necesiten terminaciones distintas, póngase en contacto con un distribuidor o visite una tienda de electrónica para conseguir otros tipos de cables adaptadores. Por último, una vez que se han realizado el resto de conexiones, enchufe el cable de alimentación de CA incluido en el tocadiscos; tenga en cuenta que el conector pequeño sólo tiene una dirección. A continuación, conecte el conector del cable de alimentación en un enchufe de CA adecuado. Español Funcionamiento Para obtener los mejores resultados, no instale ni utilice esta unidad en condiciones de calor, humedad, polvo o fuertes vibraciones. (Nota: Las luces fluorescentes brillantes pueden reducir la visibilidad de los puntos estroboscópicos que indican la velocidad. Si esto resulta un problema, basta con que cubra la zona con la mano, la portada del un disco, etc.) Preparación para reproducir música

1. Retire el protector de aguja de la unidad de la aguja y desbloquee

el soporte del brazo de lectura si está bloqueado.

Coloque el interruptor de alimentación en la posición de encendido (ON). Se encenderán el selector de velocidad y el iluminador estroboscópico.

3. En caso necesario, pulse el botón de la luz de señalización de la

aguja para encender la luz de iluminación de la posición de la aguja en el disco.

Coloque el disco en la alfombrilla deslizable, de manera que su agujero central quede alineado con el eje central. Para discos de 45 rpm, coloque el adaptador correspondiente en el eje central antes de situar el disco en el plato. Comprobación y ajuste de la altura tonal (pitch)

1. Si lo desea, pulse el botón PITCH para seleccionar un rango de

ajuste de la altura tonal: los valores son +/– 10% y +/– 20%. A continuación, desplace el control deslizante hacia arriba o hacia abajo para realizar ajustes en la altura tonal. (Nota: El control deslizante de ajuste de la altura tonal tiene una posición de bloqueo central, que indica que la variación de la altura tonal es del 0%.

2. Con la iluminación que proporciona la luz roja debajo del interruptor

de alimentación, observe los puntos estroboscópicos del perímetro del plato. Si la fila de puntos adecuada aparece constante, el plato se mueve a la velocidad nominal exacta. Si los puntos parecen desplazarse hacia la derecha, el plato se mueve por debajo de la velocidad nominal; si lo hacen hacia la izquierda, el plato se mueve por encima de la velocidad nominal. 50Hz

Defina la velocidad de rotación del plato (33/45/78) en función del tipo de disco. (Nota: Para definir la velocidad del plato a 78 rpm, pulse los botones de 33 y 45 rpm simultáneamente.)

Si está pulsado el botón de bloqueo de la velocidad del cuarzo (QUARTZ), el bloqueo del cuarzo interno mantiene el plato en la velocidad nominal exacta, con independencia del control deslizante de ajuste de la altura tonal. (Nota: El indicador LED situado a la izquierda de la posición central del control deslizante de ajuste de la altura tonal se iluminará en VERDE cuando el bloqueo de cuarzo está activo y en ROJO cuando lo está la altura tonal. Si lo desea, pulse el botón de dirección (DIRECTION) para invertir el sentido de la rotación del plato. Se iluminará el indicador LED de dirección correspondiente. Reproducción de discos

1. Pulse el botón de inicio/parada (START/STOP); el plato comenzará

Suba el brazo de lectura. Para ello sitúe la palanca de control de elevación del brazo de lectura en la posición UP.

Coloque el brazo de lectura en la posición deseada (surco) del disco. Interrupción o finalización de la reproducción

1. Para interrumpir la reproducción, levante el brazo de lectura

mediante la palanca de elevación/descenso.

Baje el brazo de lectura. Para ello sitúe la palanca de control de elevación del brazo de lectura en la posición DOWN. El brazo de lectura desciende lentamente sobre el disco y comienza la reproducción. –o– Utilice el elevador manual del cabezal para situar el brazo de lectura en la posición deseada del disco. Baje con cuidado el brazo de lectura hasta la superficie del disco.

Cuando haya finalizado la reproducción, levante la palanca de elevación/descenso, desplace el brazo de lectura hasta su soporte y fíjelo mediante la abrazadera de bloqueo.

Si utiliza la luz de señalización de la guja, apáguela pulsando el botón hacia abajo.

Pulse el botón START/STOP (inicio/parada) para detener la rotación del plato.

Coloque el interruptor de alimentación en la posición de apagado (OFF).

Sustitución de la aguja Montaje mecánico El AT-LP120-USB viene con un cartucho AT95E de Audio-Technica de alta calidad. La aguja debe sustituirse por una aguja ATN95E de Audio-Technica original.

Retire el cabezal del brazo de lectura; para ello, gire el anillo de bloqueo hacia la derecha.

Sáquelo con cuidado y déle la vuelta de manera que se vea la aguja.

Saque la aguja tirando de ella desde el cuerpo del cartucho y haciendo un ligero ángulo. [Véase la Figura 7.]

Retire la aguja de sustitución de su envoltorio y alinéela con cuidado con el cuerpo del cartucho.

5. Empuje suavemente la aguja dentro del cuerpo del cartucho

teniendo cuidado de no dañarla. La unidad de la aguja debe encajar haciendo un “clic”.

Vuelva a colocar el cabezal del brazo de lectura y fíjelo mediante la abrazadera de bloqueo. Figura 7 – Cómo retirar la aguja Sustitución del cartucho Montaje mecánico

1. Para sustituir el cartucho, retire primero el cabezal del brazo

de lectura; para ello, gire el anillo de bloqueo hacia la derecha. Sáquelo con cuidado y déle la vuelta de manera que se vea la aguja. Saque la aguja tirando de ella desde el cuerpo del cartucho y haciendo un ligero ángulo. [Véase la Figura 7.] Coloque la unidad de la aguja en un lugar seguro. Conexiones eléctricas

1. Hay cuatro terminales en la parte trasera del cartucho que tienen

los colores del cableado estándar de los brazos de lectura estéreo. [Véase la Figura 8.] Conecte el cartucho con las agarraderas de protección incluidas en el cableado del cabezal. ¡NO SUELDE LOS TERMINALES DEL CARTUCHO! Si se aplica calor a los terminales se dañará el cableado interno del cartucho.

Retire el cuerpo del cartucho aflojando los dos tornillos pequeños que fijan el cartucho al cabezal. Guarde los tornillos para volver a utilizarlos con el nuevo cartucho.

Para un funcionamiento monoaural, los cables de señal izquierdo y derecho deben conectarse al terminal de salida monoaural y los cables de tierra izquierdo y derecho al terminal de tierra.

Desempaquete el nuevo cartucho y retire la unidad de la aguja con cuidado. Coloque la unidad de la aguja en un lugar seguro. Instale el nuevo cartucho en el cabezal. Utilice los tornillos que vienen con el nuevo cartucho o bien los que retiró en el pasó 2. Apriete los tornillos hasta que queden ajustados, pero sin forzar. Vuelva a colocar brevemente la unidad de la aguja para comprobar la interferencia mecánica con el equipamiento de montaje. La unidad de la aguja debe encajar haciendo un “clic”. Asegúrese de que el nuevo cartucho está bien colocado en el cabezal según las instrucciones del fabricante. Vuelva a retirar la unidad de la aguja y guárdela en un lugar seguro.

Por último, empuje suavemente la aguja dentro del cuerpo del cartucho teniendo cuidado de no dañarla. La unidad de la aguja debe encajar haciendo un “clic”. Vuelva a colocar el cabezal en el brazo de lectura teniendo cuidado de no dañar la unidad de la aguja. (Nota: Tras sustituir el cartucho, restablezca el equilibrio del brazo de lectura, la fuerza de la aguja y la compensación antipatinaje de acuerdo con las especificaciones del nuevo cartucho.) Figure 8 – Electrical connections Salida izquierda (Blanca) Tierra izquierda (Azul)

Salida derecha (Roja) Tierra derecha (Verde) Español Solución de problemas El tocadiscos funciona pero no emite sonido o el sonido es bajo.

1. No ha retirado el protector de aguja. Retírelo.

2. El brazo de lectura está elevado. Baje el brazo de lectura.

3. Los controles del amplificador/mezclador (sistema) están definidos

de forma incorrecta: la entrada seleccionada no es correcta, el monitor de cinta está activado, los altavoces desactivados, etc. Compruebe que la configuración de los controles es la adecuada.

4. La aguja está rota o no está. Compruebe la unidad de la aguja y

sustitúyala si es necesario.

5. Es posible que la unidad de la aguja no esté bien encajada en el

cuerpo del cartucho. Compruebe el cartucho y realice los ajustes necesarios.

6. El conmutador del selector de preamplificador está definido en la

posición incorrecta. Compruebe que está definida para la salida adecuada para el mezclador/amplificador. - No hay sonido/sonido muy débil: Conexión PHONO OUT en una entrada Aux/Line (auxiliar/línea), - Sonido muy fuerte/distorsionado: Conexión LINE OUT en una entrada PHONO (FONO). El tocadiscos funciona pero la aguja “salta” por el disco.

1. No ha retirado el protector de aguja. Retírelo.

2. La fuerza de tracking es demasiado ligera. Defina la fuerza

de tracking siguiendo las recomendaciones del fabricante del cartucho.

3. La fuerza de tracking es demasiado fuerte (la unidad de la

aguja toca al disco). Defina la fuerza de tracking siguiendo las recomendaciones del fabricante del cartucho.

4. El control antipatinaje está definido de forma inadecuada.

Compruebe que está definido con el mismo valor que la fuerza de tracking del cartucho.

5. El tocadiscos recoge demasiadas vibraciones del suelo, paredes

o altavoces cercanos. Reduzca las vibraciones o coloque el tocadiscos sobre una superficie resistente/sólida. Los discos suenan demasiado rápidos o demasiado lentos

1. La velocidad del tocadiscos es incorrecta. Asegúrese de que

utiliza la velocidad adecuada para el tipo de disco que está reproduciendo. Para ello utilice los botones de velocidad del plato.

2. Está activada la altura tonal variable. Presione el botón del cuarzo

(QUARTZ) o devuelva el control de ajuste de altura tonal a la posición de bloqueo central para activar el reloj del cuarzo. No pasa nada cuando desplazo la barra de ajuste de la altura tonal Si el indicador LED situado junto a la posición de bloqueo central de la barra deslizante de ajuste de la altura tonal permanece en verde, quiere decir que la barra se mueve y que el bloqueo del cuarzo está activado. Presione el botón del cuarzo para desactivar el bloqueo del cuarzo y activar la altura tonal variable. El indicador LED debe iluminarse en rojo. Los puntos estroboscópicos se ven con dificultad y/o el iluminador de la aguja es muy débil.

1. Demasiada claridad o las luces fluorescentes interfieren con el

indicador estroboscópico. Ponga la mano, la funda de un disco, etc., sobre el indicador estroboscópico para protegerlo de la luz brillante.

2. El conmutador del selector de voltaje está definido a 230 V y la red

eléctrica de CA es de 115 V. Desenchufe el cable de alimentación de CA y modifique el valor del conmutador del selector de voltaje situado debajo del plato. (Nota: Incluso si el selector de voltaje está definido para 230 V cuando la red eléctrica de CA es de 115 V, el bloqueo del cuarzo hará que el plato gire a la velocidad adecuada.) Consejos para un mejor rendimiento

Cuando abra o cierre la cubierta del tocadiscos, hágalo con suavidad; desplácela por el centro o de forma homogénea por ambos lados.

• No toque la punta de la aguja con los dedos; evite golpear la aguja contra la estera o contra el borde del disco.

Limpie la punta de la aguja con frecuencia. Utilice un cepillo suave y realice solamente movimientos de atrás hacia delante.

Si utiliza un líquido de limpieza de agujas, hágalo en cantidades mínimas.

Limpie la cubierta antipolvo y la carcasa del tocadiscos con cuidado y utilice un paño suave. Utilice solo pequeñas cantidades de solución detergente suave para limpiar el tocadiscos y la cubierta antipolvo.

• No aplique nunca productos químicos ni disolventes fuertes a ninguno de los componentes del sistema tocadiscos.

Antes de desplazar el tocadiscos, desenchúfelo siempre de la toma de CA y fije el brazo de lectura al soporte con el amarre de vinilo.

Especificaciones AT-LP120-USB Especificaciones Tipo Motor Método de control Velocidades Variación de tono Plato Torque de arranque Sistemas de frenado Lloro y trémolo Relación señal/ruido Nivel de salida Preamplificador “PHONO” (FONO) Preamplificador “LINE” (LÍNEA) Ganancia del preamplificador phono Función USB Requisitos de la fuente de alimentación Consumo de energía Dimensiones

Peso Accesorios incluidos

+/- 10% o +/- 20% Aluminio moldeado en coquilla >1,6 kgf.cm Freno electrónico <0,2% WRMS (33 RPM) >50 dB 2,5 mV nominal a 1 kHz, 5 cm/sec 150 mV nominal a 1 kHz, 5 cm/sec 36 dB nominal, RIAA ecualizado 16 bits 44,1 kHz o 48 kHz USB USB 1.1; Windows XP, Vista o MAC OSX 115/230V CA, 60/50 Hz 11W 450,0 mm (17,72") de anchura x 352,0 mm (13,86") de profundidad x 157,0 mm (6,10") de altura 10,7 kg (23,5 lbs.) Cabezal/cartucho (AT95E); cable de línea AC; adaptador de 45 RPM; cable adapta dor estéreo RCA doble (hembra) a mini conector (macho) de 3,5 mm (1/8"); cable adaptador stereo RCA doble (hembra) a miniconector (hembra) de 3,5 mm (1/8"); cable USB; software de grabación AT95E Especificaciones Respuesta de frecuencia Separación de canal Fuerza de apoyo vertical Construcción de agujas Salida Balance de canal Forma de la aguja Voladizo Soporte Aguja de repuesto 20-20,000 Hz >20 dB a 1 kHz 1,5-2,5 g Vástago redondo adherido 3,5 (mV a 1 kHz, 5 cm/sec) 2,0 dB 0,4 x 0,7 mil elíptica Aluminio Media-pulgada ATN95E
