MANUAL DE USUARIO –BGB7331S –GL70 ERGOMAXX’X BOSCH

Consejos y advertencias de seguridad . . 16

Instrucciones de uso . . . . . . . . . .82

Conservar las instrucciones de uso. En caso de entregar el aspirador a una tercera persona, adjuntar las instrucciones de uso.

Uso de acuerdo con las especificaciones

Este aspirador está indicado para el uso doméstico y no para aplicaciones industriales. Usar el aspirador exclusivamente de acuerdo con las indicaciones descritas en estas instrucciones de uso. El fabricante no se hace responsable de los posibles daños causados por un uso indebido o inapropiado del aparato. Por consiguiente es imprescindible observar los siguientes consejos y advertencias. El aspirador deberá usarse sólo con: Piezas de repuesto, accesorios o accesorios especiales originales. Para no perjudicar la prestación de garantía, recomendamos usar el aparato solo con bolsas de polvo originales. Para evitar daños y lesiones, no usar el aspirador en los siguientes casos: aspiración de personas o animales. aspirar: - Insectos (p. ej., moscas, arañas...). - sustancias tóxicas, objetos afilados, calientes o incandescentes, - sustancias húmedas o líquidas, - materiales o gases inflamables o explosivos, - ceniza, hollín de estufas cerámicas e instalaciones de calefacción central, - polvo de tóner de impresoras y fotocopiadoras.

Consejos y advertencias de seguridad

Este aspirador cumple las reglas reconocidas de la técnica y las correspondientes normas y disposiciones de seguridad. Este aparato puede ser utilizado por niños a partir de 8 años y por personas que presenten limitaciones de las facultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone. 15

Innenteil 9000 955 738 A

Los niños no deben jugar con el aparato.

Las tareas de limpieza y mantenimiento que correspondan al usuario no deben ser realizadas por niños sin supervisión. Mantener las láminas y bolsas de plástico fuera del alcance de los niños. => ¡Peligro de asfixia!

La conexión y puesta en funcionamiento del aspirador debe efectuarse de acuerdo con las indicaciones de la placa de características. No aspirar nunca sin la bolsa filtrante, el depósito de polvo, el filtro protector del motor o el filtro de salida. => ¡El aparato puede estropearse! No aspirar nunca con la boquilla y el tubo cerca de la cabeza. => ¡Peligro de lesiones! Para aspirar escaleras, el aparato tiene que quedar siempre por debajo del usuario. No usar el cable de alimentación de red ni el tubo flexible para llevar/transportar el aspirador. Si el cable de conexión a la red está dañado, para evitar riesgos lo debe sustituir el fabricante o su Servicio de Asistencia Técnica u otra persona igualmente cualificada. En caso de utilizar el aparato durante más de 30 minutos, extraer por completo el cable de conexión a la red. No tirar del cable para desenchufar el aparato de la red, sino de la clavija del enchufe. Durante la recogida automática del cable, prestar atención para que el enchufe no se dirija a personas, partes del cuerpo, animales u otros objetos. => Guiar el cable de conexión a la red con ayuda del enchufe. No colocar el cable de alimentación encima de bordes afilados ni aplastarlo. Extraer el enchufe antes de realizar cualquier trabajo en el aspirador. No poner en marcha el aspirador si presenta algún desperfecto. Extraer el enchufe en caso de avería. Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador sólo deben ser llevados a cabo por el servicio de asistencia técnica autorizado. Proteger el aspirador de las inclemencias del tiempo, la humedad y fuentes de calor. No utilizar productos inflamables o que contengan alcohol en los filtros (bolsas filtrantes, filtro protector del motor, filtro de salida, etc.). El aspirador no ha sido diseñado para su empleo en obras. => La aspiración de escombros puede provocar daños en el aparato. Desconectar el aparato y extraer el cable de conexión a la red cuando no se vaya a aspirar. Inutilizar inmediatamente los aparatos usados para poder eliminarlos según la normativa.

El enchufe de red debe estar protegido mediante un fusible de 16 A como mínimo. Si el fusible se activa al conectar el aparato, puede deberse a que hay otros aparatos conectados con un valor de conexión alto en el mismo circuito eléctrico. La activación del fusible se puede evitar ajustando el nivel más bajo de potencia antes de conectar el aparato, y aumentándolo luego.

Indicaciones para eliminar el material de embalaje

Embalaje El embalaje protege el aspirador de posibles desperfectos durante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se pueden reciclar. Entregar los materiales del embalaje que ya no se necesiten en los centros de recogida para el sistema de reciclaje "punto verde". Aparatos usados Los aparatos usados contienen aún muchos materiales aprovechables. Por este motivo, entregar los aparatos usados en el comercio habitual o en el centro de reciclaje para su reaprovechamiento. Consultar las alternativas vigentes para la eliminación de residuos a su distribuidor o en el ayuntamiento de su municipio. Eliminación de filtros y bolsas filtrantes Los filtros y las bolsas filtrantes están fabricados con materiales respetuosos con el medio ambiente. Pueden eliminarse de forma normal, siempre y cuando no contengan ninguna sustancia que no pueda desecharse con la basura doméstica.

Advertencias de carácter general

Accesorios El aspecto de los accesorios (boquilla, tubo de aspiración, etc.) puede diferir de las imágenes de estas instrucciones de uso aunque su funcionamiento sea igual.

Observaciones respecto a la etiqueta energética

Esta aspiradora es una aspiradora de uso general. Para obtener la eficiencia energética y las clases de poder de limpieza declaradas al aspirar alfombras y suelos duros, utilizar la boquilla universal intercambiable. Los valores indicados en la etiqueta energética han sido determinados conforme a los procedimientos de medición prescritos (según la norma EN60312-1).

Innenteil 9000 955 738 A

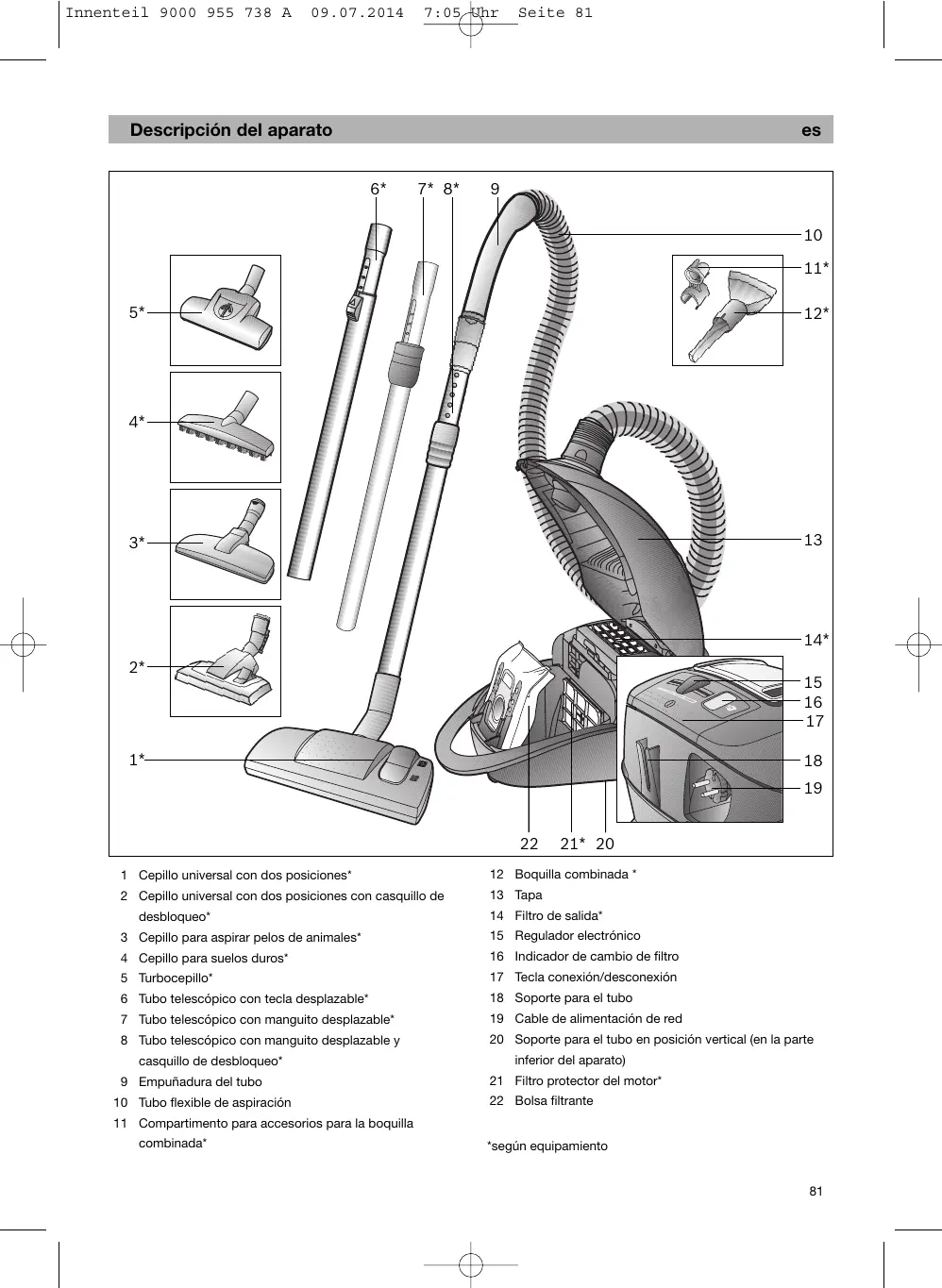

Descripción del aparato

1 Cepillo universal con dos posiciones*

2 Cepillo universal con dos posiciones con casquillo de

4 Cepillo para suelos duros*

16 Indicador de cambio de filtro

17 Tecla conexión/desconexión

6 Tubo telescópico con tecla desplazable*

18 Soporte para el tubo

7 Tubo telescópico con manguito desplazable*

19 Cable de alimentación de red

8 Tubo telescópico con manguito desplazable y

20 Soporte para el tubo en posición vertical (en la parte

casquillo de desbloqueo*

9 Empuñadura del tubo 10 Tubo flexible de aspiración

inferior del aparato)

21 Filtro protector del motor* 22 Bolsa filtrante

11 Compartimento para accesorios para la boquilla combinada*

Innenteil 9000 955 738 A

Nos alegra que haya elegido un aspirador Bosch de la serie BGL45. En estas instrucciones de uso se presentan diferentes modelos BGL45. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los accesorios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración.

Abrir los desplegables laterales.

Figura 1* Introducir la empuñadura del tubo en la manguera de aspiración hasta que encaje.

Figura 2 a) Enclavar el racor del tubo flexible de aspiración en la abertura de aspiración. b) Para retirar la manguera de aspiración pulsar la tecla de desenclavamiento y extraer la manguera. Figura 3* a) Unir la empuñadura y el tubo telescópico. b) Introducir la empuñadura en el tubo telescópico hasta que quede enclavada. Para separarlos, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Figura 4* a) Unir el cepillo universal y el tubo telescópico. b) Introducir el tubo telescópico en el racor del cepillo universal hasta que quede enclavado. Para separarlos, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Figura 5* Desbloquear el tubo telescópico ajustando el manguito desplazable / la tecla de desbloqueo del tubo en la dirección de la flecha y ajustar la longitud deseada. Figura 6* Desplazar el compartimento para accesorios de la boquilla combinada y sujetarlo al tubo de aspiración / tubo telescópico con el clip.

Sujetar el cable de alimentación de red por el enchufe, extenderlo hasta que alcance la longitud deseada y conectarlo. Figura 8 Conectar el aspirador accionando la tecla de encendido/apagado en la dirección de la flecha.

Figura 9 Ajustando el regulador puede configurarse la potencia de aspiración deseada de forma continua. Gama baja de potencia: Para aspirar tejidos delicados, p. ej., cortinas. Gama baja de potencia: Para la limpieza diaria con poca suciedad. Gama media de potencia: Para limpiar revestimientos robustos, suelos resistentes y en caso de mucha suciedad. Gama alta de potencia: Para la limpieza de manchas resistentes y fuertes. Figura 10 Ajustar la boquilla universal: a) Para la aspiración de alfombras y moquetas b) Para la aspiración de suelos duros

Los cepillos universales están sometidos a un gran desgaste, independientemente del estado del suelo duro (p. ej. suelos rugosos, rústicos, etc.). Por esta razón es aconsejable comprobar con cierta frecuencia la base de la boquilla. La base de la boquilla que presente desgaste o bordes afilados puede causar daños en suelos duros delicados, como parquet o linóleo. El fabricante no se responsabilizará de los daños ocasionados por las boquillas desgastadas. Cepillo turbo Si el aparato está equipado con un cepillo Turbo, consultar las instrucciones de uso adjuntas relativas al empleo y al mantenimiento. Figura 11* Aspirar con los accesorios adicionales Acoplar las boquillas al tubo de aspiración o a la empuñadura según las necesidades: a) Boquilla larga para aspirar juntas, esquinas, etc. b) Boquilla para tapicería para aspirar muebles tapizados, cortinas, etc.

Innenteil 9000 955 738 A

Figura 12* Cepillo para aspirar pelos de animales Cepillo universal para aspirar a fondo y fácilmente pelos de animales. IIntroducir el tubo telescópico en el racor del cepillo para pelo de animal hasta que quede enclavado. Para separarlo, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Para limpiar el cepillo simplemente aspirarlo con el tubo de aspiración / tubo telescópico. Figura 13* Cepillo para suelos duros Para limpiar revestimientos duros del suelo (baldosas, parqué, etc.) Unir el cepillo universal y el tubo telescópico. Figura 14 Al hacer una breve pausa, una vez apagado el aparato, se puede utilizar el soporte para el tubo en la parte posterior del aparato. Para ello, introducir el gancho de sujeción de la boquilla universal en la ranura situada en la parte posterior del aparato.

Figura 15 Extraer el enchufe de la red. Tirar ligeramente del cable de alimentación de red y soltarlo. El cable se enrolla automáticamente. Figura 16 Para guardar/ transportar el aparato se puede utilizar el soporte para el tubo en posición vertical situado en el lado inferior del aparato. Colocar el aparato en posición vertical. Introducir el gancho de sujeción del cepillo universal en la ranura situada en el lado inferior del aparato.

Cambio de la bolsa filtrante Figura 17 Si con la boquilla levantada de la alfombra y con la máxima potencia de aspiración ajustada, el indicador de cambio de filtro se ilumina completamente en amarillo, será necesario sustituir la bolsa filtrante, incluso cuando no esté llena del todo. En tal caso es el tipo de contenido de la bolsa lo que hace necesario el cambio. La boquilla, el tubo de aspiración y la manguera de aspiración no deben estar obstruidos, ya que esto comportaría la iluminación del indicador de cambio de filtro.

Abrir la tapa accionando la palanca de cierre en dirección de la flecha. Figura 19 a) Cerrar la bolsa filtrante tirando de la lengüeta de cierre y extraerla. b) Colocar una nueva bolsa filtrante en el soporte y cerrar la tapa del compartimento general. La tapa cierra sólo si está colocada la ! Atención: bolsa filtrante .

Limpiar el filtro protector del motor

El filtro protector del motor debe limpiarse regularmente sacudiéndolo o enjuagándolo. Figura 20* Abrir el compartimento general (ver figura 18). Extraer el filtro protector del motor en el sentido que indica la flecha. Limpiar el filtro protector del motor sacudiéndolo. Si el filtro está muy sucio, deberá enjuagarse. A continuación, se ha de poner a secar un mínimo de 24 horas. Después de la limpieza, introducir el filtro en el aparato y cerrar el compartimento general.

Limpiar la espuma filtrante

Si su aparato está equipado con un marco del filtro con espuma filtrante, deberá limpiarse la espuma filtrante regularmente sacudiéndola o lavándola. Figura 21* Abrir el compartimento colector de polvo (ver figura 18). Extraer el marco del filtro con espuma filtrante en la dirección de la flecha. Extraer la espuma filtrante del marco del filtro y limpiarla sacudiéndola. Lavar la espuma filtrante en caso de que esté muy sucia. A continuación, dejar secar la espuma filtrante durante un mínimo de 24 horas. Tas la limpieza, colocar la espuma filtrante en el marco del filtro, introducir el marco del filtro con espuma filtrante en el aparato y cerrar el compartimento colector de polvo. El aspirador no se puede utilizar sin filtro ! Atención: protector del motor.

Innenteil 9000 955 738 A

Intercambiar el filtro Hepa (filtro de protección del motor) Si el aparato dispone de un filtro HEPA, éste debe cambiarse anualmente. Figura 22* Abrir el compartimento general. Retirar el filtro Hepa en el sentido de la flecha y extraerlo del aparato. Colocar un nuevo filtro Hepa y cerrar la tapa del compartimento general

Cambiar el filtro de salida

El filtro de salida de su aparato debe cambiarse una vez al año.

La limpieza del aspirador sólo se realizará con el aparato apagado y la clavija de conexión a la red desenchufada. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquiera de los productos habituales de limpieza para plásticos disponibles en el mercado. utilizar productos abrasivos, limpiacristales o ! No productos de limpieza universales. No introducir nunca el aspirador dentro del agua. El compartimento colector de polvo se puede limpiar, en caso necesario, con un segundo aspirador, o simplemente con un paño / cepillo del polvo seco. Reservado el derecho a introducir modificaciones técnicas.

Cambiar el microfiltro higiénico

Figura 23* Abrir el compartimento general (ver figura 18). Desbloquear el soporte del filtro haciendo presión sobre la pestaña de cierre en la dirección de la flecha Extraer el plástico y el microfiltro higiénico. Introducir el nuevo microfiltro higiénico y la espuma filtrante en el soporte del filtro. Montar el soporte en el aparato y encajarlo.

Cambio del filtro HEPA Se puede solicitar un filtro nuevo través de nuestro

Servicio de Asistencia Técnica con el siguiente número de pieza de repuesto: 574 020 Figura 24* Abrir el compartimento general (ver figura 18). Desbloquear el filtro HEPA haciendo presión sobre la pestaña de cierre en la dirección de la flecha y extraerlo del aparato (ver figura 23). Introducir el filtro HEPA nuevo y encajarlo. Cuando se hayan aspirado partículas de polvo muy finas (como puede ser yeso, cemento, etc.), limpiar el filtro protector del motor sacudiéndolo; en caso necesario, cambiar el filtro protector del motor y el microfiltro higiénico.

Innenteil 9000 955 738 A

Accesorios especiales

Paquete de filtros de repuesto Para que el aparato funcione a pleno rendimiento, recomendamos usar bolsas de repuesto originales del tipo PowerProtect (BBZ41FGALL). Contenido: 4 bolsas para polvo con cierre 1 microfiltro higiénico

! ADVERTENCIA Este aparato es un aspirador de gran eficiencia que consigue los mejores resultados de limpieza exclusivamente con bolsas para polvo originales.

Solo si se usan bolsas para polvo de gran calidad, como las bolsas para polvo originales de Bosch, se conseguirán los valores de la clase de eficiencia energética, la aspiración de polvo y la capacidad de retención del polvo indicados en la certificación energética de la UE. El uso de bolsas para polvo de una calidad inferior (p. ej. bolsas de papel) puede dar lugar a una disminución significativa de la vida útil y la potencia del aparato. El derecho de garantía se limitará exclusivamente al uso de bolsas para polvo originales. Más información y posibilidad de realizar pedidos de bolsas para polvo originales en www.bosch-home.com/dust-bag

Filtro adicional para aire de salida puro. Recomendado para alérgicos. A substituir anualmente.

Cepillo TURBO-UNIVERSAL® BBZ102TBB Cepillar y aspirar en una sola pasada alfombras y moquetas de pelo corto, y para cualquier tipo de revestimientos del suelo. Especialmente apropiado para aspirar pelo de animales. El rodillo del cepillo es accionado por el caudal de succión del aspirador. No precisa conexión eléctrica.

Cepillo para suelos duros BBZ123HD Para aspirar sobre suelos lisos (parqué, baldosas, terracota,...)

Boquilla universal BBZ082BD Boquilla universal con dos posiciones, indicada para alfombras y suelos lisos.

Cepillo TURBO-UNIVERSAL® para tapicería BBZ42TB Cepilla y aspira muebles tapizados, colchones, asientos de vehículo, etc., de una pasada.

Especialmente apropiado para aspirar pelo de animales. El rodillo del cepillo es accionado por el caudal de succión del aspirador. No precisa conexión eléctrica. 85

Innenteil 9000 955 738 A

15 Regulador deslizante electrónico

ES Condiciones de garantia

A este aparato son aplicables las condiciones de garantia acordadas por la representación de nuestra firma en el pais de compra. Para más detalles sirvanse dirgir al correspondiente establecimiento del ramo en que se ha comprado el aparato. En caso de hacer uso de la garantia es necesario presentar el correspondiente comprobante de compra.

Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.
