MANUALE UTENTE –BGB7331S –GL70 ERGOMAXX’X BOSCH

it Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso.

Utilizzo conforme Questo aspirapolvere è destinato esclusivamente all'utilizzo in ambito domestico e non è adatto all'uso industriale. Utilizzare l'aspirapolvere soltanto così come indicato dalle presenti istruzioni per l'uso. Il costruttore non si assume alcuna responsabilità per gli eventuali danni causati da un utilizzo non conforme o errato. Si raccomanda pertanto di osservare scrupolosamente le seguenti avvertenze. L'aspirapolvere può essere utilizzato esclusivamente con: parti di ricambio, accessori o accessori speciali originali. Per non pregiudicare il diritto alla garanzia, consigliamo di usare l'apparecchio solo con sacchetti originali. Al fine di evitare lesioni e/o danni, l'aspirapolvere non può essere utilizzato: su persone e/o animali. Non può altresì essere utilizzato per aspirare: - insetti (come mosche, ragni, ecc.) - sostanze nocive, oggetti affilati, materiali caldi o incandescenti - sostanze umide o liquide - sostanze e gas infiammabili o esplosivi - cenere, fuliggine delle stufe di maiolica e degli impianti di riscaldamento centrali - polvere del toner di stampanti e fotocopiatrici.

Norme di sicurezza Questo aspirapolvere è conforme alle disposizioni tecniche riconosciute e alle norme di sicurezza in vigore. L'apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono giocare con l'apparecchio.

Innenteil 9000 955 738 A

Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto. Si raccomanda di tenere i sacchetti di plastica e la plastica da imballaggio fuori dalla portata dei bambini e di provvedere al loro smaltimento. => Pericolodi soffocamento!

Uso conforme Collegare e azionare l'aspirapolvere esclusivamente come indicato sulla targhetta. Non utilizzare mai l'aspirapolvere senza sacchetto filtro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene. => L'apparecchio può danneggiarsi! Non aspirare mai con la bocchetta e il tubo dell'aspirapolvere in prossimità della testa. => Pericolo di lesioni! Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa. Non utilizzare il cavo di alimentazione e il tubo flessibile per spostare/trasportare l'aspirapolvere. Qualora il collegamento alla rete del presente apparecchio fosse danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo. Se l'uso si prolunga oltre i 30 minuti, estrarre completamente il cavo di collegamento alla rete elettrica. Per scollegare l'apparecchio dalla corrente elettrica, non tirare il cavo, bensì estrarre la spina. Durante il riavvolgimento automatico del cavo, prestare attenzione a che la spina non vada a sbattere contro persone, parti del corpo, animali o oggetti. => guidare il cavo di collegamento alla rete elettrica con l'aiuto della spina. Non fare passare il cavo di alimentazione su spigoli vivi e non schiacciarlo. Prima di qualsiasi intervento sull’aspirapolvere, estrarre la spina. Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, estrarre la spina dalla presa. Per evitare eventuali lesioni, le riparazioni e le sostituzioni dei componenti dell’aspirapolvere devono essere effettuate esclusivamente dal servizio di assistenza tecnica autorizzato. Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore. Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. L'aspirapolvere non è adatto all'uso nei cantieri. => L'aspirazione di macerie può causare il danneg giamento dell'apparecchio. Spegnere l’apparecchio ed estrarre la spina quando non lo si usa.

Gli apparecchi dismessi devono essere resi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia.

! Attenzione! La presa di corrente deve essere protetta attraverso un dispositivo salvavita di almeno 16 A. Se quando si attiva l'apparecchio scatta il dispositivo salvavita, la causa può essere dovuta al fatto che sono stati collegati contemporaneamente allo stesso circuito altri apparecchi a elevato consumo energetico. Per evitare di far scattare il dispositivo salvavita, prima di accendere l'apparecchio selezionare il livello di potenza più basso e solo in un secondo momento selezionare un livello di potenza maggiore.

Avvertenze per lo smaltimento Imballaggio L'imballaggio protegge l'aspirapolvere contro eventuali danni durante il trasporto. È costituito da materiali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per il sistema di riciclaggio "Punto verde". Apparecchio dismesso Gli apparecchi dismessi contengono ancora molteplici materiali preziosi. Si consiglia pertanto di restituire l'apparecchio dismesso al proprio rivenditore o a un centro di riciclaggio. Per informazioni sulle modalità del riciclaggio, rivolgersi al proprio rivenditore o all'amministrazione comunale della propria città. Smaltimento del filtro e del sacchetto filtro Il filtro e il sacchetto filtro sono costituiti da materiali non inquinanti. A condizione che non contengono alcuna sostanza dannosa, possono essere smaltiti con i normali rifiuti domestici.

Avvertenze generali Accessori L'aspetto degli accessori (spazzola, tubo di aspirazione, ecc.) può differire dalle immagini contenute nelle presenti istruzioni per l'uso, il funzionamento rimane inalterato.

Avvertenze circa l'etichetta energetica Per quanto concerne questo aspirapolvere si tratta di un aspirapolvere ad uso generale. Per il raggiungimento dell’efficienza energetica e della classe di efficienza pulente dichiarate su tappeti e pavimenti utilizzare la spazzola universale commutabile. I valori indicati relativi all'etichetta energetica sono stati determinati sulla base delle procedure di misurazione prescritte (in conformità a EN60312-1).

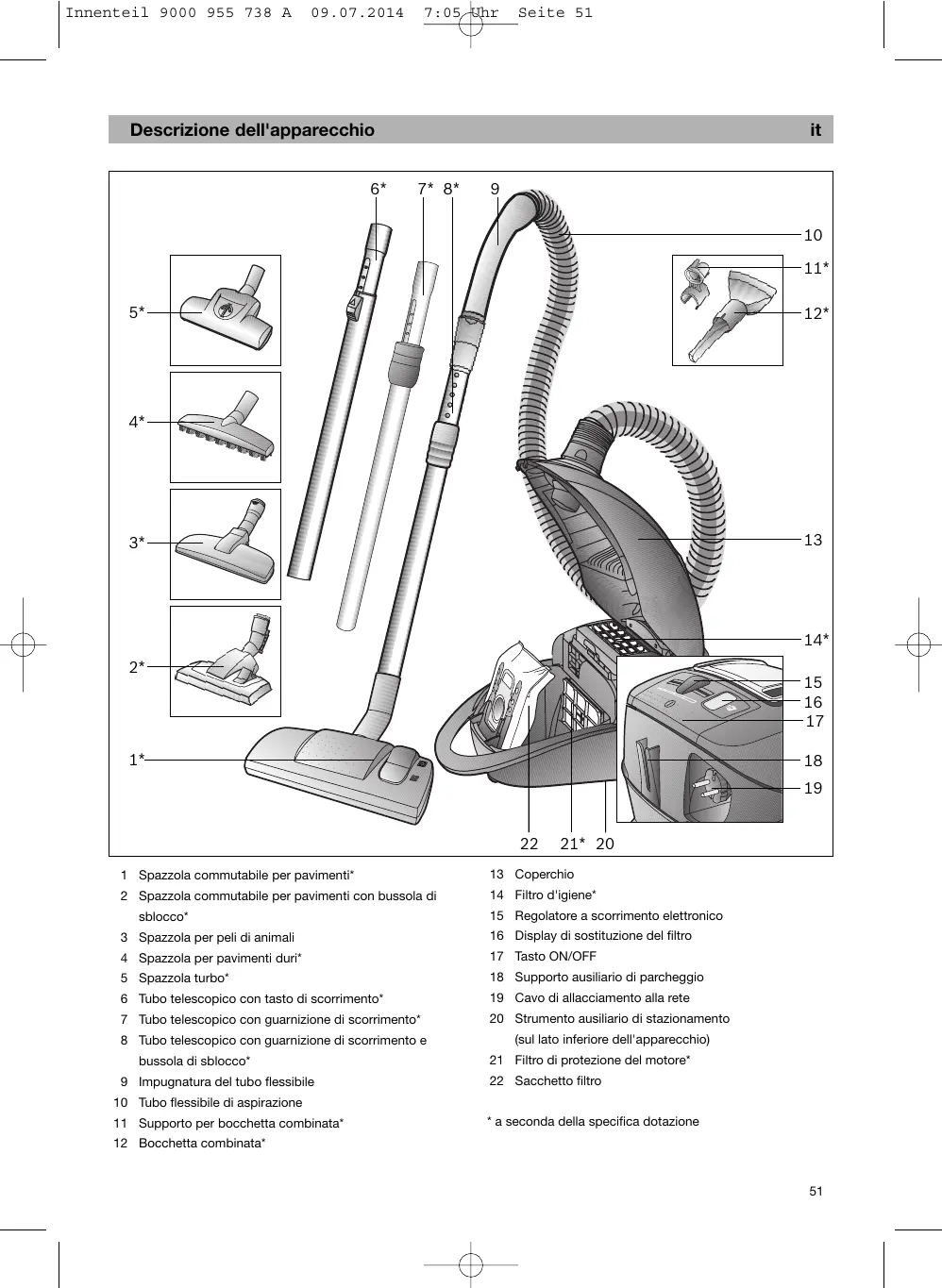

Descrizione dell'apparecchio 6*

2 Spazzola commutabile per pavimenti con bussola di

15 Regolatore a scorrimento elettronico

3 Spazzola per peli di animali

16 Display di sostituzione del filtro

4 Spazzola per pavimenti duri*

18 Supporto ausiliario di parcheggio

6 Tubo telescopico con tasto di scorrimento*

19 Cavo di allacciamento alla rete

7 Tubo telescopico con guarnizione di scorrimento*

20 Strumento ausiliario di stazionamento

8 Tubo telescopico con guarnizione di scorrimento e bussola di sblocco* 9 Impugnatura del tubo flessibile

(sul lato inferiore dell'apparecchio) 21 Filtro di protezione del motore* 22 Sacchetto filtro

10 Tubo flessibile di aspirazione 11 Supporto per bocchetta combinata*

* a seconda della specifica dotazione

12 Bocchetta combinata*

it Siamo lieti che Lei abbia scelto un'aspirapolvere Bosch della serie BGL45. Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli BGL45. È pertanto possibile che non tutte le caratteristiche dell'equipaggiamento e le funzioni qui descritte riguardino il modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per la Sua aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile.

Aprire le pagine illustrate!

Figura 6* Applicare il supporto per accessori alla bocchetta combinata e fissarlo sul tubo telescopico/di aspirazione. Figura 7 Afferrare il cavo di allacciamento alla rete a livello della spina, estrarlo fino a ottenere la lunghezza desiderata e collegare quindi la spina alla presa. Figura 8 Attivare l'aspirapolvere azionando il tasto di attivazione/disattivazione (ON/OFF) nel senso indicato dalla freccia.

Prima di utilizzare l'apparecchio per la prima volta Figura 1* Collegare e fissare l'impugnatura al tubo flessibile di aspirazione.

Messa in funzione Figura 2 a) Inserire il tronchetto di aspirazione nel foro di aspirazione in modo che vi si innesti. b) Quando si stacca il tubo flessibile di aspirazione, premere i tasti di sbloccaggio ed estrarre quindi il tubo flessibile. Figura 3* a) Collegare l'impugnatura e il tubo telescopico. b) Spingere l'impugnatura nel tubo telescopico fino a farla innestare in posizione. Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura 4* a) Collegare la spazzola per pavimenti e il tubo telescopico. b) Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino a farlo innestare in posizione e in modo che i due componenti risultino a filo. Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura 5* Regolando il tasto di scorrimento / la guarnizione di scorrimento nel senso indicato dalla freccia, sbloccare il tubo telescopico e regolare la lunghezza desiderata.

Figura 9 Regolando il regolatore a scorrimento, è possibile impostare in modo progressivo la forza di aspirazione desiderata. Ambito potenza minimo: Per la pulizia di materiali delicati, per esempio le tende. Ambito di potenza minima: Per la pulizia quotidiana in condizioni di sporco limitato. Ambito di potenza medio: Per la pulizia di rivestimenti resistenti, di pavimenti duri e in caso di forte sporco. Ambito di potenza elevato: Per l'eliminazione dello sporco molto intenso. Figura 10 Regolazione della spazzola per pavimenti: Per la pulizia di tappeti e moquette => Per la pulizia di pavimenti duri => Attenzione! Le spazzole per pavimenti sono soggette a diversi livelli di usura, a seconda delle caratteristiche del pavimento (ad es. piastrelle ruvide, rustiche). Perciò è necessario controllare regolarmente la soletta della spazzola. Solette usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non è responsabile di eventuali danni causati da spazzole usurate. Spazzola turbo Se l'apparecchio è dotato di una spazzola turbo, fare riferimento alle avvertenze in merito all'utilizzo e alla manutenzione contenute nelle istruzioni per l'uso fornite in dotazione.

it Figura 11* Uso degli accessori supplementari Applicare le bocchette al tubo di aspirazione o all'impugnatura, in funzione delle proprie specifiche esigenze: a) Bocchetta per giunti per la pulizia di giunti, angoli, ecc. b) Bocchetta per imbottiture per la pulizia di mobili imbottiti, tende, ecc. Figura 12* Spazzola per peli di animali Spazzola per pavimenti per una facile pulizia a fondo che consenta di eliminare i peli di animali. Spingere il tubo telescopico nel raccordo della spazzola per peli di animale fino a farlo innestare in posizione. Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Per la pulizia della spazzola, aspirare semplicemente lo sporco con il tubo di aspirazione / tubo telescopico. Figura 13* Bocchetta per pavimenti duri Per la pulizia di pavimenti duri/delicati (piastrelle, parquet, ecc.) Collegare la spazzola per pavimenti e il tubo telescopico. Figura 14 Durante brevi pause è possibile utilizzare lo strumento ausiliario di parcheggio situato sul lato posteriore dell'apparecchio, dopo averlo disattivato. A tale scopo, inserire il gancio della bocchetta per pavimenti nell'apposita fessura sul lato posteriore dell'apparecchio.

Dopo la pulizia Figura 15 Staccare la spina. Tirare brevemente il cavo di collegamento alla rete elettrica e rilasciarlo. In questo modo il cavo si riavvolge automaticamente. Figura 16 Per trasportare / riporre l'apparecchio è possibile servirsi del dispositivo ausiliario di arresto situato sul lato inferiore dell'apparecchio stesso. Posizionare l'apparecchio in verticale. Inserire il gancio della spazzola per pavimenti nell'apposita fessura sul lato inferiore dell'apparecchio.

Sostituzione del filtro Sostituzione del sacchetto filtrante Figura 17 Quando si solleva la spazzola dal pavimento alla massima potenza aspirante, il display di sostituzione del filtro lampeggia in modo regolare e intenso ed è quindi necessario sostituire il sacchetto filtro anche se non è del tutto pieno. In questo caso è il tipo di materiale a rendere necessaria la sostituzione. La bocchetta, il tubo di aspirazione e il tubo flessibile non devono essere intasati; in caso contrario, il display di sostituzione del filtro potrebbe scattare. Figura 18 Aprire il coperchio dell'apparecchio azionando la leva di chiusura nel senso indicato dalla freccia. Figura 19 a) Chiudere ed estrarre il sacchetto filtro azionando la linguetta di chiusura. b) Inserire un nuovo sacchetto filtro sul supporto e chiudere il coperchio del vano di raccolta dello sporco. il coperchio si chiude solo ! Attenzione: in seguito all'inserimento del sacchetto filtro .

Pulizia del filtro di protezione del motore Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo! Figura 20* Aprire il coperchio del vano di raccolta dello sporco (cfr. figura 18). Estrarre il filtro di protezione del motore nel senso indicato dalla freccia. Pulire il filtro di protezione del motore battendolo leggermente. In caso di forte imbrattamento, è necessario lavare il filtro di protezione del motore. Successivamente, lasciarlo asciugare per almeno 24 ore. In seguito alla pulizia, inserire il filtro di protezione del motore nell'apparecchio e chiudere il coperchio del vano di raccolta dello sporco.

Pulizia del materiale espanso Se l'apparecchio è dotato di un telaio filtro con materiale espanso si consiglia di pulire il materiale espanso a intervalli regolari, battendolo leggermente e lavandolo! Figura 21* Aprire il coperchio del vano di raccolta dello sporco (cfr. figura 18). Estrarre il telaio filtro con materiale espanso seguendo il senso indicato dalla freccia. 53

Innenteil 9000 955 738 A

it Togliere il materiale espanso dal telaio filtro e pulirlo battendolo leggermente. In caso di forte sporco è necessario lavare il materiale espanso. Successivamente, lasciarlo asciugare per almeno 24 ore. Dopo la pulizia inserire nuovamente il materiale espanso nel telaio filtro, riposizionare quest'ultimo nell'apparecchio e chiudere il coperchio del vano di raccolta dello sporco. Attenzione: L'aspirapolvere non può essere utilizzato ! senza filtro di protezione del motore!

Sostituzione del filtro Hepa (filtro di protezione del motore) Se l'apparecchio è dotato di un filtro Hepa, questo filtro deve essere sostituito una volta all'anno. Figura 22* Aprire il coperchio del vano di raccolta dello sporco. Estrarre il filtro Hepa dall'apparecchio nel senso indicato dalla freccia. Inserire un nuovo filtro Hepa e chiudere il coperchio del vano di raccolta dello sporco.

Dopo aver aspirato particelle di polvere fini (per esempio gesso, cemento, ecc.), pulire il filtro di protezione del motore battendolo e, se necessario, sostituire il filtro di protezione del motore e il filtro d'igiene.

Manutenzione Prima di pulire l'aspirapolvere, è necessario disattivarlo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un normale detergente per plastica. utilizzare strumenti abrasivi né detergenti ! Non universali o per vetro. Non immergere mai l'aspirapolvere nell'acqua. Il vano di raccolta dello sporco può essere pulito con un altro aspirapolvere o semplicemente mediante un panno/pennello asciutto. Con riserva di modifiche tecniche.

Sostituzione del filtro d'igiene Il filtro d'igiene dell'apparecchio deve essere sostituito una volta all'anno. Sostituzione del microfiltro igiene Figura 23* Aprire il coperchio del vano di raccolta dello sporco (cfr. figura 18). Premendo la linguetta di chiusura nel senso indicato dalla freccia, sbloccare il portafiltro Rimuovere il materiale espanso e il microfiltro igiene. Applicare un nuovo microfiltro igiene e il materiale espanso del filtro sull'apposito portafiltro. Montare il portafiltro sull'apparecchio e farlo innestare in posizione. Sostituzione del filtro Hepa Per ordinare un nuovo filtro rivolgersi al nostro servizio di assistenza tecnica indicando il seguente codice del pezzo di ricambio: 574 020 Figura 24* Aprire il coperchio del vano di raccolta dello sporco (cfr. figura 18). Premendo la linguetta di chiusura nel senso indicato dalla freccia, sbloccare il filtro Hepa ed estrarlo dall'apparecchio (cfr. figura 23). Montare il nuovo filtro Hepa e farlo innestare in posizione. * a seconda della specifica dotazione 54

Innenteil 9000 955 738 A

Accessori speciali Confezione del filtro di ricambio Affinché l'apparecchio lavori al livello di prestazione ottimale, consigliamo l'impiego di sacchetti di ricambio originali del tipo PowerProtect (BBZ41FGALL). Contenuto: 4 sacchetti raccoglipolvere con chiusura 1 microfiltro igiene

! AVVERTENZA Questo apparecchio è un aspirapolvere altamente efficiente che raggiunge i migliori risultati di pulizia solo se si utilizzano i sacchetti raccoglipolvere originali. Solo usando sacchetti raccoglipolvere di qualità, come i sacchetti raccoglipolvere originali Bosch, si possono raggiungere i valori indicati nell'etichetta energetica UE in merito a classe di efficienza energetica, aspirazione di polvere e capacità di trattenere la polvere. Usare sacchetti raccoglipolvere di qualità inferiore (ad es. sacchetti di carta) può inoltre compromettere in modo significativo la durata e le prestazioni dell'apparecchio. Il diritto di garanzia sussiste soltanto se si usano sacchetti raccoglipolvere originali. Per maggiori informazioni e per ordinare i sacchetti raccoglipolvere originali, consultare il sito www.bosch-home.com/dust-bag Filtro-HEPA BBZ8SF1 Filtro supplementare per aria di scarico. Consigliato per allergici. Sostituire ogni anno.

Spazzola TURBO-UNIVERSAL® BBZ102TBB Per spazzolare e pulire in una sola operazione moquette e tappeti a pelo corto nonché per tutti i tipi di rivestimenti. Ideale per l'aspirazione dei peli di animali. L'azionamento del rullo della spazzola ha luogo attraverso la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico.

Spazzola per pavimenti duri BBZ123HD Per pulire pavimenti lisci (parquet, piastrelle, terracotta, ecc.)

Bocchetta per pavimenti BBZ082BD Bocchetta commutabile per pavimenti, ideale per tappeti e pavimenti lisci.

Spazzola TURBO-UNIVERSAL® per imbottiture BBZ42TB Per la spazzolatura e la pulizia in una sola operazione di mobili imbottiti, materassi, sedili di automobili, ecc. Ideale per l'aspirazione dei peli di animali. L'azionamento del rullo della spazzola ha luogo attraverso la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettr 55

Innenteil 9000 955 738 A

19 Buton pornire / oprire

IT Condizioni di garanzia Per questo apparecchio valgone le condizioni di garanzia stabilite dalla ns. Rappresentanza nella rispettiva Nazione. Il venditore dell’apparecchio è a disposizione per ulteriori chiarimenti. La garanzia viene riconosciuta soltanto se accompagnata da regolare documento fiscale di acquisto rilasciato dal venditore.

it Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.
