| Título | Valor / Descripción |
|---|---|
| Tipo de producto | Campana de cocina |
| Características técnicas principales | Campana extractora decorativa, diseño moderno, materiales de calidad |
| Alimentación eléctrica | 230 V, 50 Hz |
| Dimensiones aproximadas | Anchura: 90 cm, Profundidad: 50 cm, Altura: 40 cm |
| Peso | 15 kg |
| Compatibilidades | Compatible con cocinas de tipo isla o murales |
| Tipo de filtro | Filtro de carbón y filtro de grasa |
| Potencia de succión | Máx 800 m³/h |
| Funciones principales | Iluminación LED, varios niveles de potencia de succión |
| Mantenimiento y limpieza | Filtros lavables a máquina, limpieza regular de la superficie exterior |
| Piezas de repuesto y reparabilidad | Disponibilidad de piezas de repuesto, facilidad de acceso para el mantenimiento |
| Seguridad | Protección contra sobrecargas, conforme a las normas de seguridad eléctrica |
| Información general | Garantía de 2 años, servicio al cliente disponible para asistencia |
Preguntas frecuentes - PENELOPE FALMEC
Preguntas de los usuarios sobre PENELOPE FALMEC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones PENELOPE - FALMEC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PENELOPE de la marca FALMEC.
MANUAL DE USUARIO PENELOPE FALMEC
ES MANUAL DE INSTRUCCIONES
RU INHCTPYKLINN
PL INSTRUKCJA OBSLUGI
NL HANDLEIDING
PT MANUAL DE INSTRUÇÉS
DK BRUGSANIVSNINGER
SE INSTRUKTIONSBOK
FI OHJEKIRJA
NO BRUKSANVISNING
| ROUND | SQUARE | |||||
| Wall | Island | Wall | Island | |||
| 67cm | 65cm | 85cm | 67cm | 97cm | 85cm | |
| Pharo | ✓ | ✓ | ✓ | |||
| Manhattan | ✓ | ✓ | ✓ | |||
| New York | ✓ | ✓ | ✓ | |||
| Fenice | ✓ | ✓ | ✓ | |||
| Moonlight | ✓ | ✓ | ✓ | |||
| Penelope | ✓ | ✓ | ✓ | |||
| Elektra | ✓ | ✓ | ✓ | |||
| Groove | ✓ | |||||
| Maia | ✓ | ✓ | ✓ | |||
| Platinum | ✓ | ✓ | ✓ | |||
Mirabilia ROUND Wall 67
24 kg
Mirabilia ROUND Island 65
31 kg
Mirabilia ROUND Island 85
41 kg
Mirabilia SQUARE Wall 67
24 kg
Mirabilia SQUARE Wall 97
33 kg
Mirabilia SQUARE Island 85
44 kg
MIRABILIA WALL

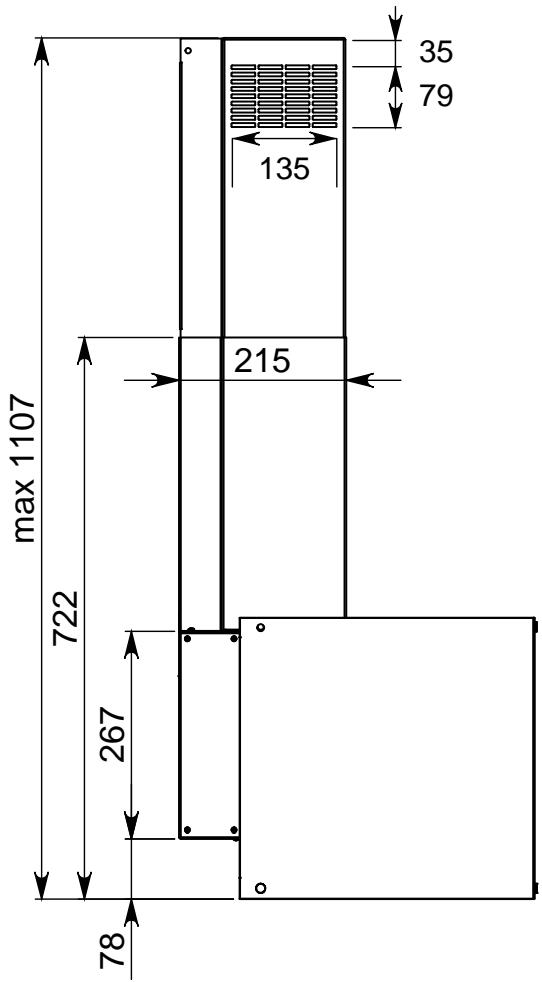

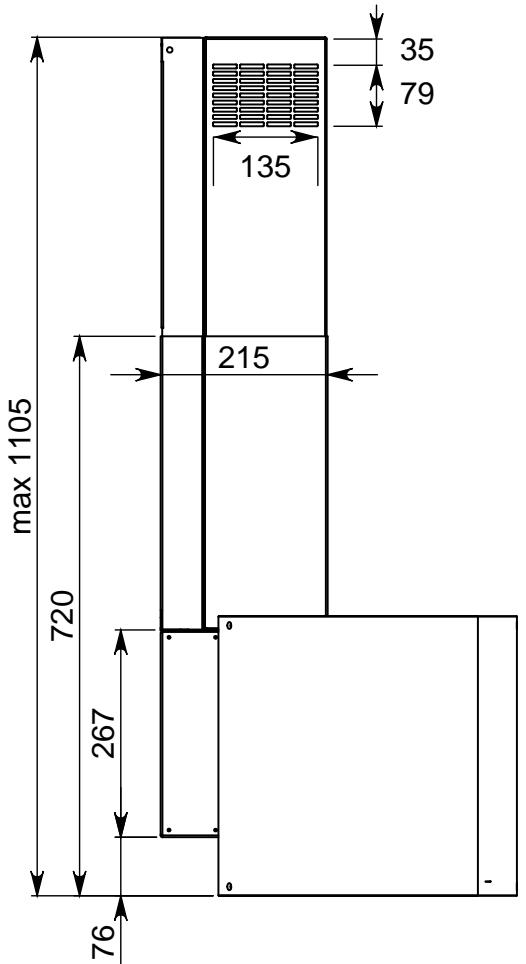

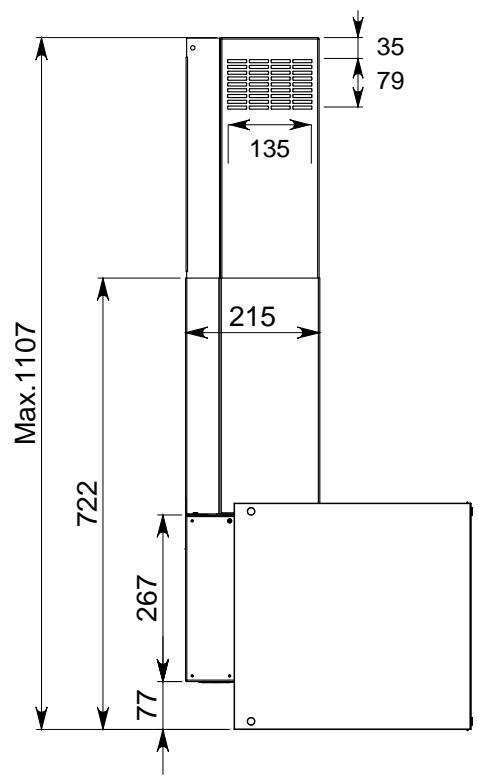

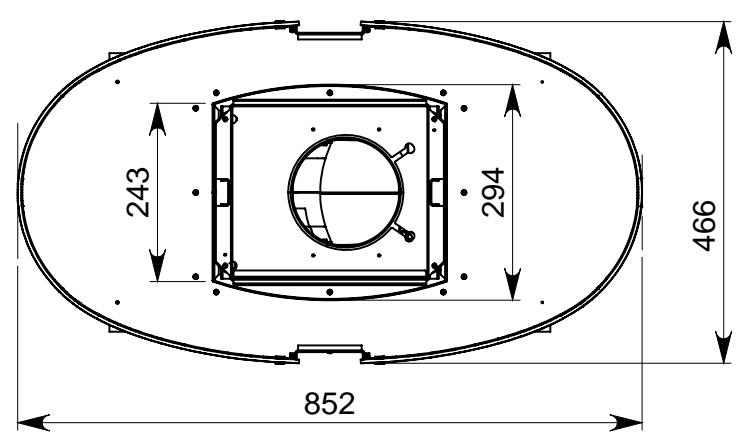

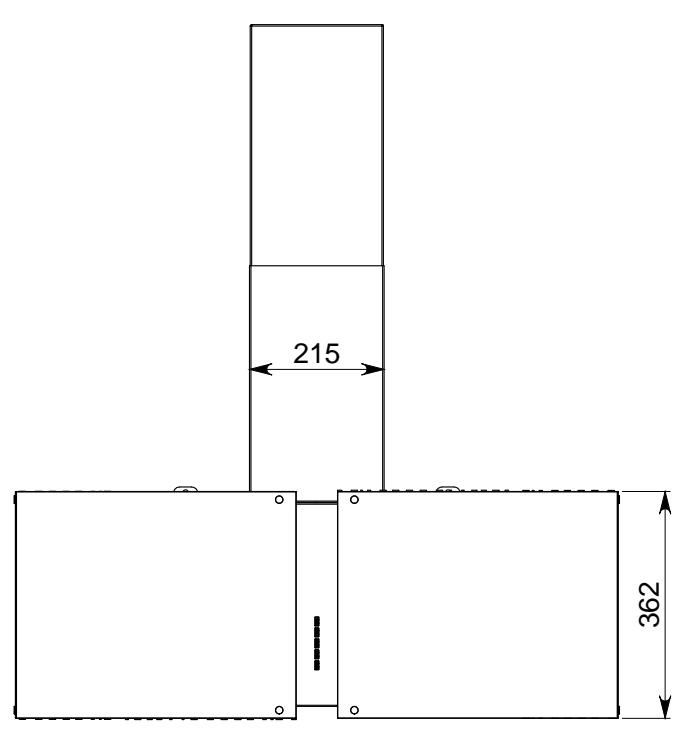

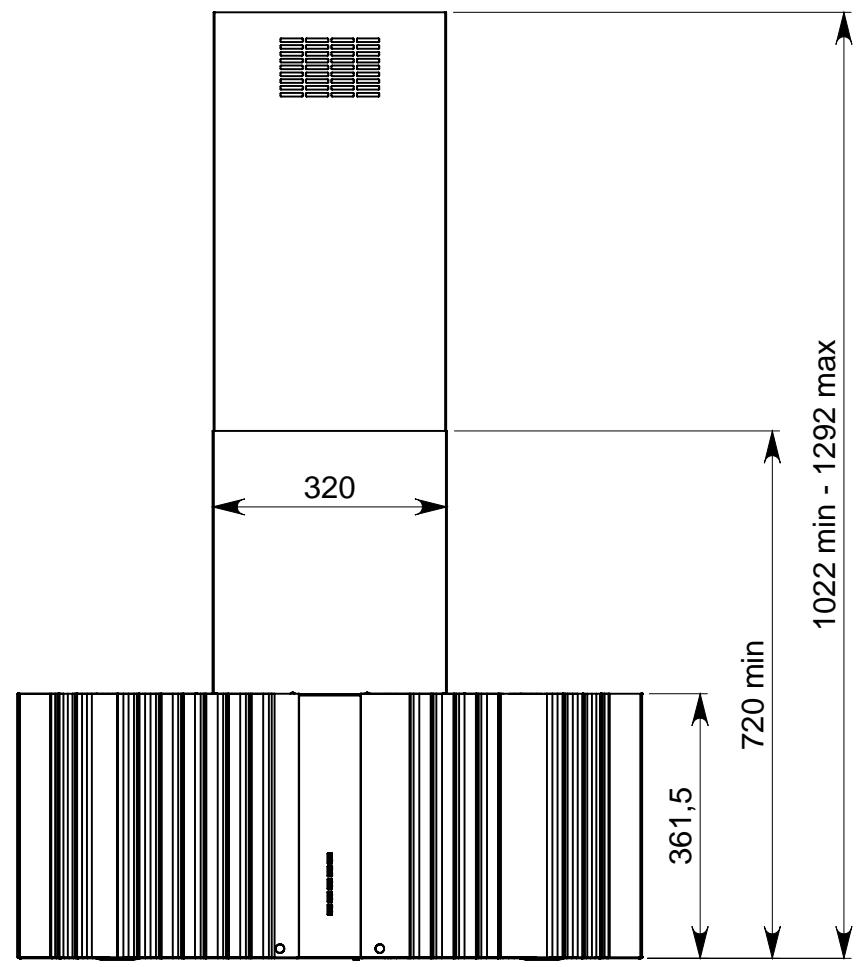

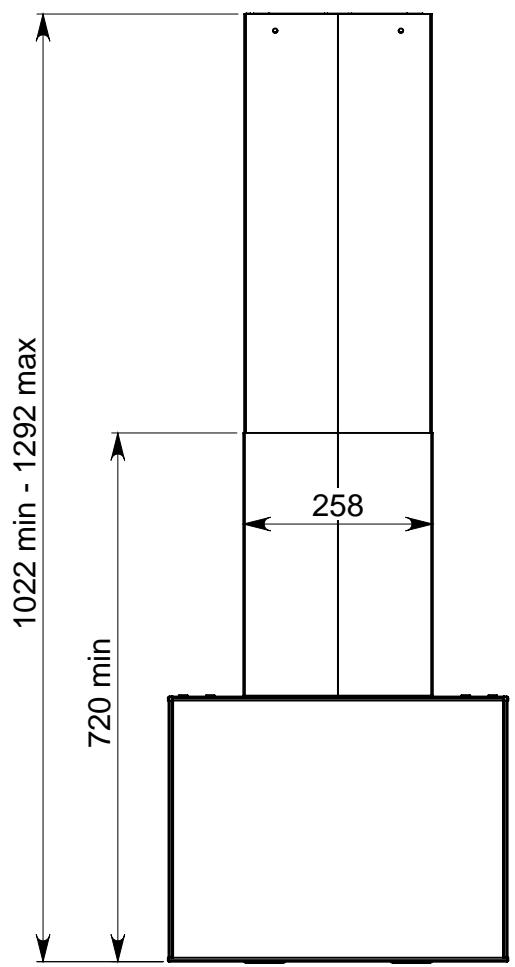

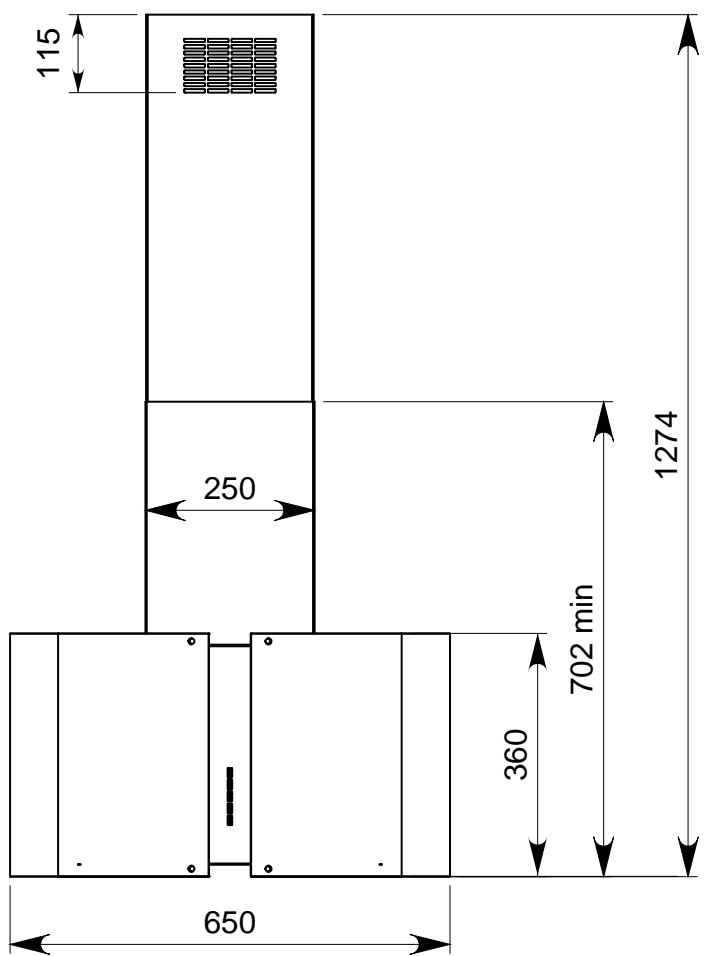

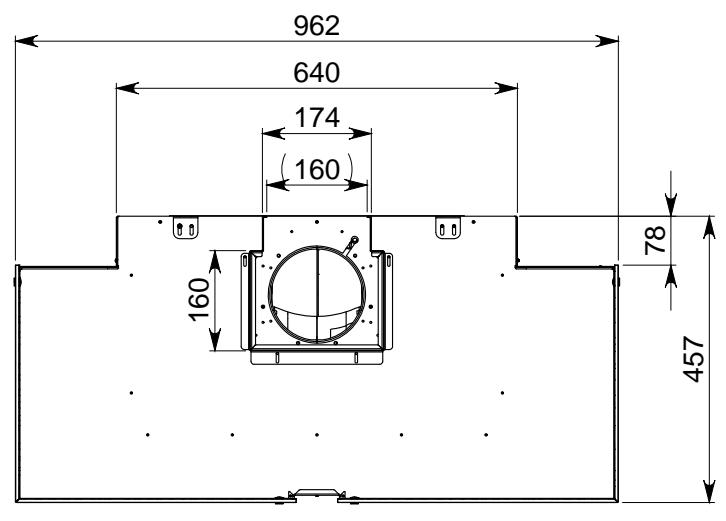

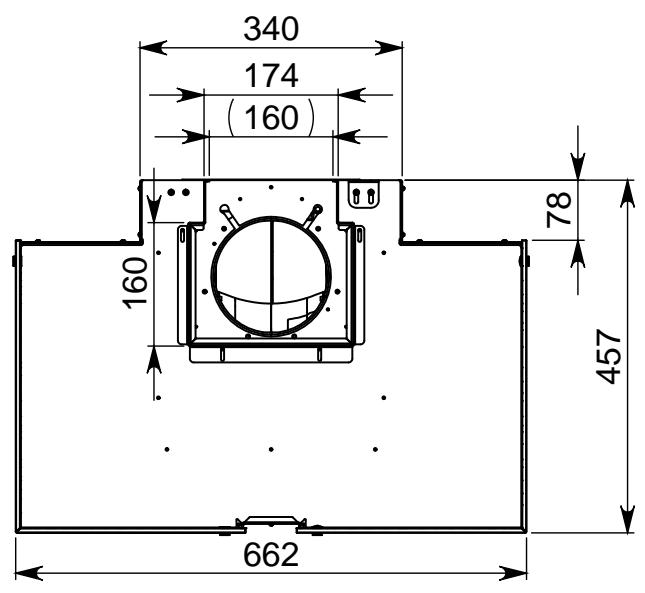

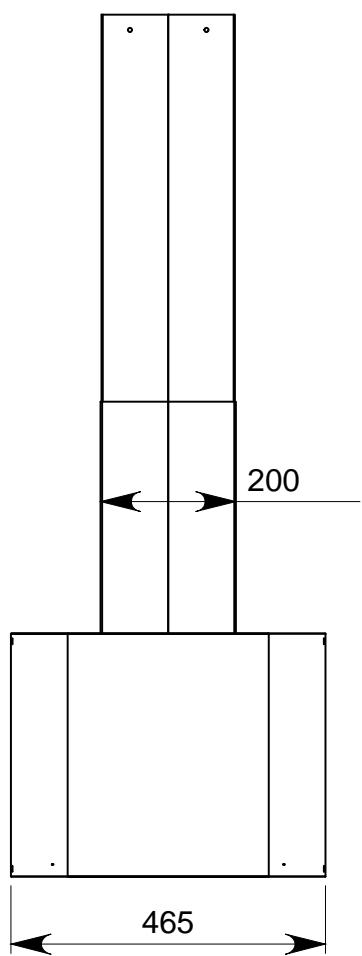

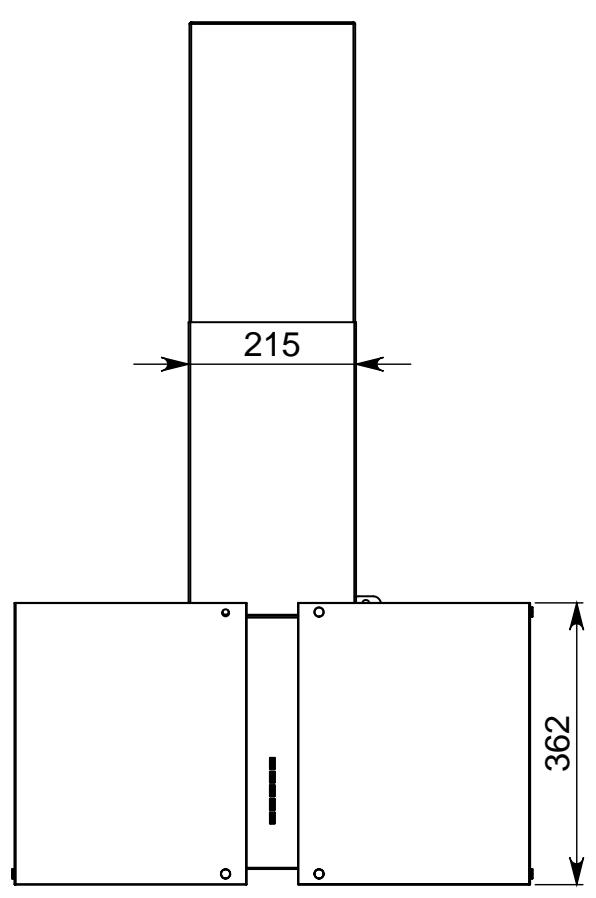

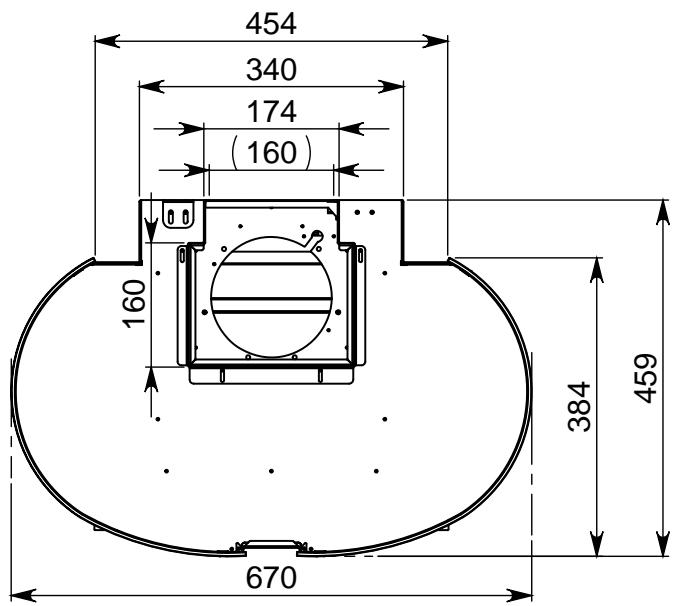

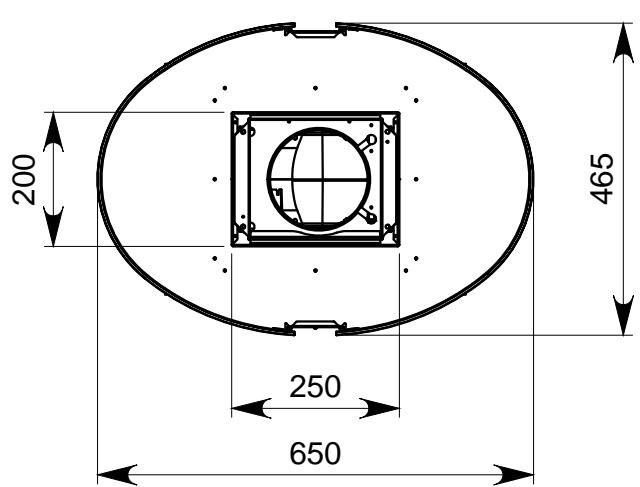

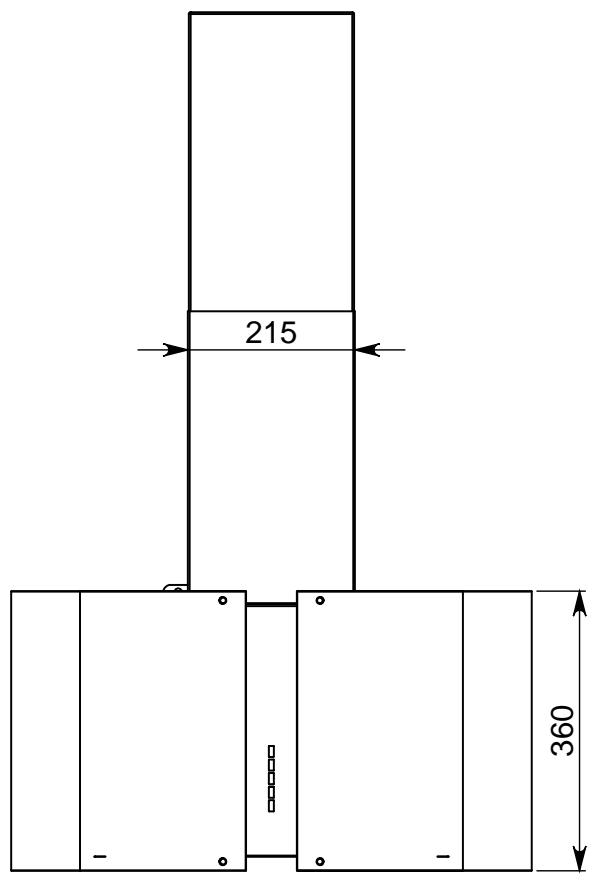

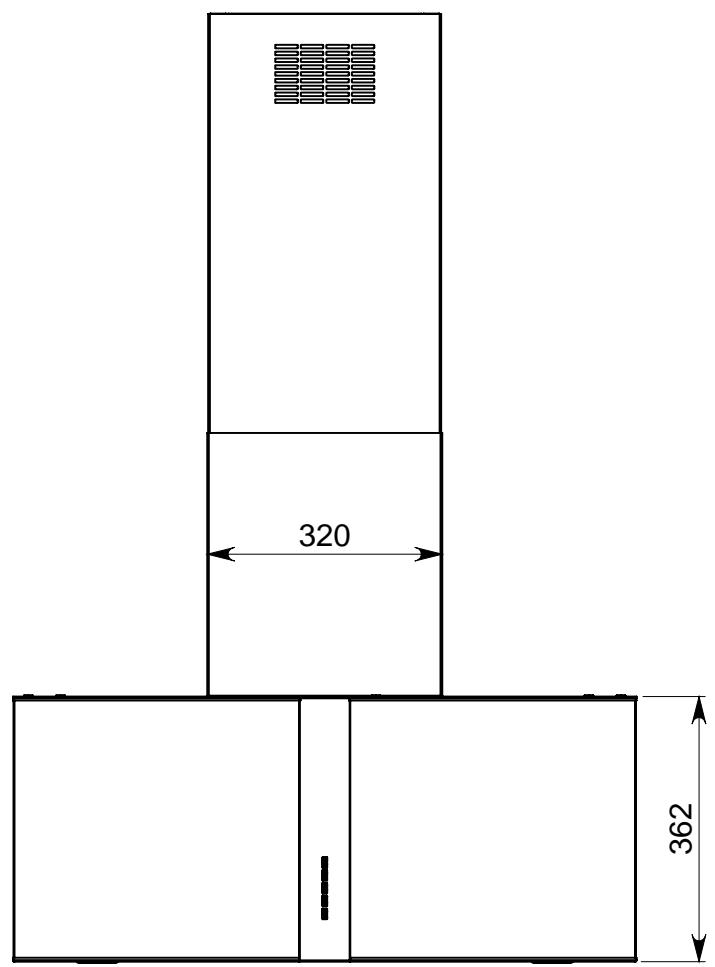

ES - Medidas para la instalacion (1).
RU - Pa3mepbI dIy yCTaHOBKn (1).

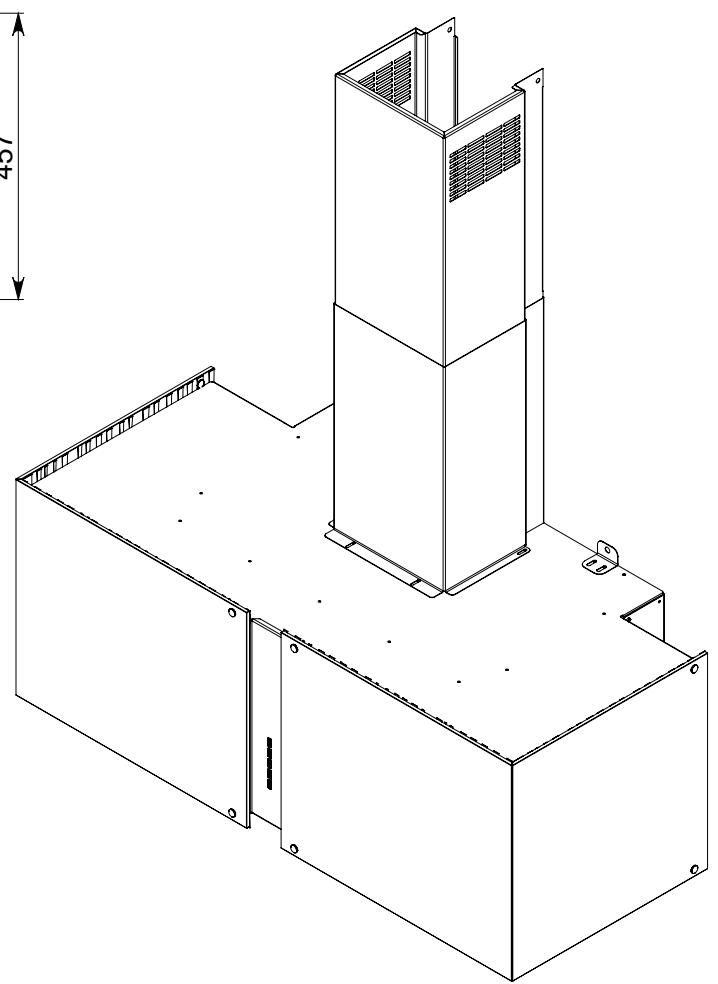

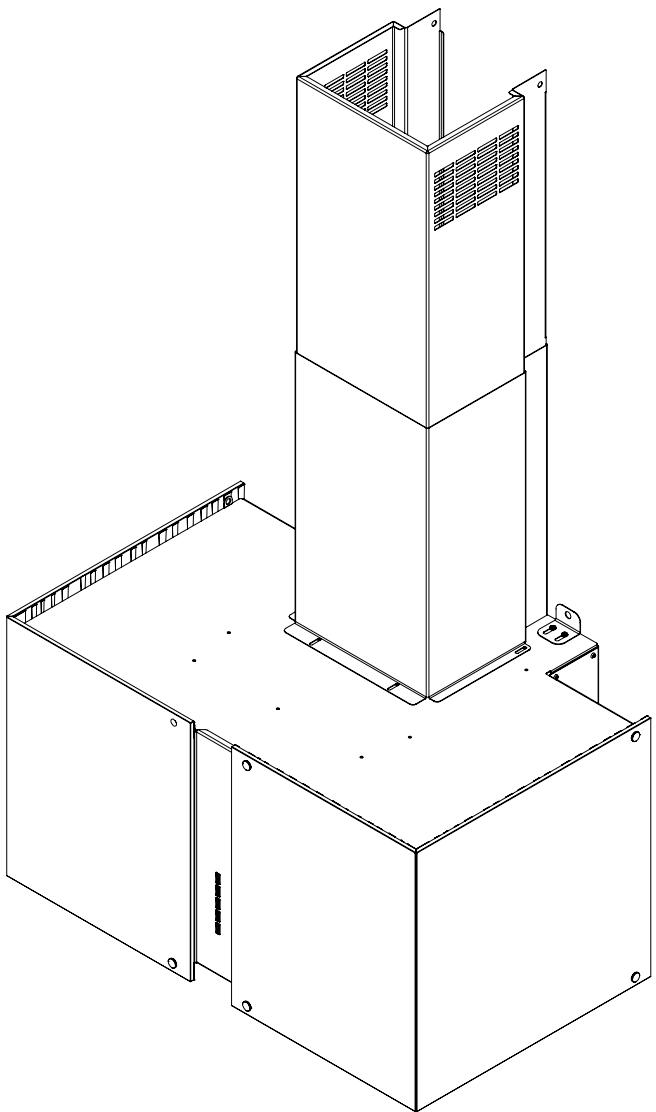

ES - Montaje de la chimenea.
RU-MoHTaKdbIMoxOda.
PL - Montaz komina.
NL - Montage schacht.

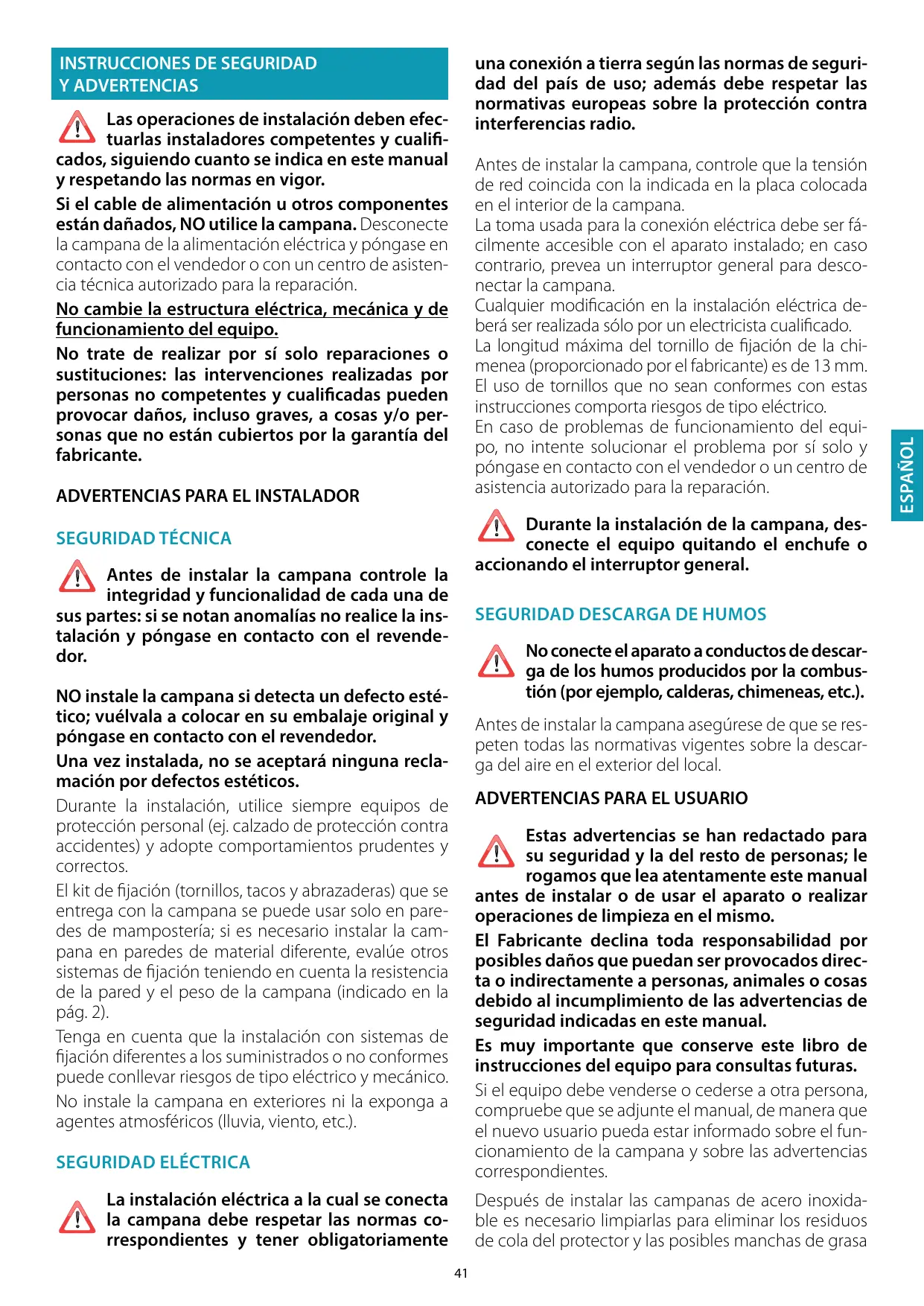

INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS
Las operaciones de instalacion deben efectuarlas instaladores competentes y@cualificados,siguiendo cuando se indica en este manual y respetando las normas en vigor.
Si el cable de alimentación u或者其他 componentes estádanadados, NOutilice la campana.Desconecte la campana de la alimentacionelectrica ypongase encontacto con el vendedor o con un centro de asistencia的技术ica autorizada para la reparacion.
No cambie la estructura electrica, mecánica y de funciona el equipo.
No trate de realizar por si solo reparaciones o sustituciones: las intervenciones realizadas por personas no competentes y cualescas peuvent provocar daños, incluo graves, a cosas y/o personnes que no está cubiertos por la garantía del fabricante.
ADVERTENCIAS PARA EL INSTALADOR
SEGURIDAD TÉCNICA
! Antes de instalar la campana controle la integridad y funcionalidad de cada una de sus partes: si se notan anomalías no realice la instalacion ypongase en contacto con el revendedor.
NO instale la campana si detecta un defecto esté-tico; vuélvala a colocar en su embalaje original y póngase en contacto con el revendedor.
Una vez instalada, no se acceptorá;ninguna reclamación por defectos estéticos.
Durante la instalación, utilise siempre equipos de protección personal (ej. calzado de protección contra accidentes) y adopte comportimientos prudentes y correctos.
El kit de fjación (tornillos, tacos y abrazaderas) que se entrega con la campana se pueda usar solo en pareDES de mampostería; si es NEEDario instalar la campana en pareDES de material diferente, evaluatesotiros sistemas de fjación teniendo en cuenta la resistencia de la pared y el peso de la campana (indicado en la pág. 2).
Tenga en cuenta que la instalación con sistemas de fijación发展模式 de suministrados no conformes pueda conllevar riesgos de tipo electrico y mecánico.
No instale la campana en exteriros ni la exponga a agentes atmósfréricos (lluvia, viento, etc.).
SEGURIDAD ELECTRICA
La instalación electrica a lacular se conecta la campana debe respetar las normas correspondientes y tener obligatoriamente
una conexión a tierra según las normas de seguidad del País de uso; además deben Respectar las normativas europeas sobre la protección contra interferencias radio.
Antes de instalar la campana, contrôle que la tensión de red coincida con la indicada en la placacolocada en el interior de la campana.
La toma usa para la connexion electrica debe ser fácilmente accesible con el aparato instalado; en caso contrario, prevea un interruptor general para disconnectar la campana.
Cualquier modificación en la instalación electrica deberá ser realizada sólo por un electricistaequalificado.
La longitud的最佳 del tornillo de lijación de la chimenea (proporcionado por el fabricante) es de 13 mm. El uso de tornillos que no sean conformes con estas instruccionesonga riesgos de tipo electrico.
En caso de problemas de funciona el equipo, nointa 解 Solutionar el problema por si solo y póngase en contacto con el vendedor o un centro de asistencia autorizada para la reparación.
Durante la instalación de la campana, desconecte el equipo quitando el enchufe omando el interruptor general.
SEGURIDAD DESCARGA DE HUMOS
No connecte el aparato a conductos de descarga de los humos producidos por la combustion (por exemple, calderas, chimeneas, etc.).
Antes de instalar la campana asegúrese de que se respeten todas las normativas vigentes sobre la descarga del aire en el exterior del local.
ADVERTENCIAS PARA EL USUARIO
Estas advertencias se han redactado para su seguridad y la del resto de personas; le rogamos que lea atentamente estemanual de instalar o de usar el aparato o realizacion de limpieza en el本身就是.
El Fabricante declina toda responsabilidad por posibles daños que pueda ser provocados directo o indirectamente a personas, animales o cosas debido al incumplimiento de las advertencias de seguridad indicadas en este manual.
Es muy importante que conserve este libro de instrucciones del equipo para consultas futuras.
Si el equipo debe vendderse o cederse a另一边 persona, compruebe que se adjunte el manual, deforma que el nuevo usuario coulda estar informado sobre el functiOnamento de la campana y sobre las advertencias correspondientes.
Después de instalar las campanas de acero inoxidable esnecessary limpiarlas para eliminar los residuos de cola del protector y las posibles manchas de grasa
o y aceites que, de no eliminarse, pueda causar un deterioro irreparable en la superficie de la campana. Para esta operation, el fabricante recomienda usar las toallitas suministradas de series, disponibles también a la vente.
Exija piezas de recambio originales.
DESTINO DE USO
El aparato se pueda usar una y exclusivamente para la aspiración de humos generados por la coccción de alimentos en cocinas domesticas, no profesionales;在哪ier除外 algo es inapropiado,可以更好 provocar daños a personas, cosas y animales domesticos y exime al fabricante de todaResponsabilidad.
Los niños cuya edad no sea inferior a los 8 años y las personas con capacities físicas, sensoriales o men-tales reducidas y sin experiencia ni los conocimientos necessarios, poder usesar el equipo siempre que estén bajo supervisión o hayan recibido las correspondiente instrucciones para el uso seguro del equipo y para la comprensión de los peligros relacionados con este. Los niños no deben usar con el equipo. Los niños no deben realizar sin vigilancia la limpieza y el mantenimiento destinados al usuario.
ADVERTENCIAS PARA EL USO Y LA LIMPIEZA
Antes de realizar cualquier tipo de limpieza o de mantenimiento, desconnecte el equipo desenchufándolo o usingo el interruptor al.
No use la campana con las manos mojadas o los pies descalzos.
Controle siempre que todas las partes electricas, (luces, aspirador), estén apagadas cuando no se use el equipo.
El peso máximo total de los posibles objetos colocados o colgados (cuando está previsto) en la campana no debe superar los 1,5 kg.
Controle las freidoras@mñtraslas está usingo: El aceite recalentado podría inflamarse.
No encienda llamas libres debajo de la campana.
No cocaine con llamas "libres" bajo de la campana.
No use nunca la campana sin los filtros metálicos antigrasa; en este caso la grasa y lajecidad se depositan en el equipo perjudicando su funcionaimiento.
Las partes accesibles de la campanaULDuen estar calientes cuando se usan con equipos de cocccion.
No realice operaciones de limpieza con las partes de la campana aun calientes.
Si no se realiza la limpieza según las modalidades y los productos indicados en este manual, este pueda conllevar un riesgo de incendio.
Desconecte el interruptor general, si no va a usar el equipo durante un periodo de tiempo prolongado.
En caso de utiliser simultaneamente otros equipos (calderas, estufas, hogares, etc.) alimentados con gas o conOthers combustibles, prevea una adequada ventilacion del ambienteonde se realiza la aspiracion de humos, segun las normas vigentes.
INSTALACION
parte reservada al personalrialducido
Antes de instalar la campana, lea atentamente el cap. "INS-TRUCCIONES DE SEGURIDAD Y ADVERTENCIAS".
CHARACTERISTICAS TECNICAS
Los datos技术和 del aparato se encontrar enunas etiquetas colocadas bajo el campana.
POSICIONAMENTO
La distancia minima entre la parte más alta del aparato para la cocción y la parte más baja de la campana de cucina se indica en las instrucciones de montaje.
En general, cuando la campana de cocina está colocada en una encimera de coccción de gas, esta distancia debe ser al menos de 65~cm (25,6"). Sin embargo, en base a una interpretación de la norma EN60335-2-31 del 11-07-2002 por parte del TC61 (apartado 7.12.1 sesión 15 punto del order del día 10.11), la distancia minima entre la placá de coccción y la parte inferior de la campana peut reducirse a la.altura indicada en las instrucciones de montaje.
Si las instrucciones de la placá de coccción a gas especified una distancia mayor, esnecessarytomarla en cuestion.
No instale la campana en exteriros ni la exponga a agentes atmósfricos (lluvia, viento, etc.).
CONEXION ELECTRICA
(parte reservada solo a personalrialc的功效)
Antes de efectuarrialquier tipo de operation en la campana, desconnecte el equipo de la corriente electrica.
Asegúrese de que no está desconectados o cortados los hilos electricos montados dentro de la campana: en caso contrario, pángase en contacto con el Centro de Asistencia más cercano.
Para la connexion electrica consulte con el personalriallicado.
La connexion debe realizarla conforme a las dispositions de ley en vigor.
Antes de conectar la campana a la red electrica, controle que:
- la tension de red corresponda a la referida en los datos de la plac situation bajo el centro de la campana;
- la instalacion electrica cumpla la normativa y pueda soportar la energia (veanse las caracteristicas sociales presentes bajo de la campana);
- el enchufe y el cable de alimentación no entrega en contacto con temperatu-ras superiores a los 70^ ;
- la instalación de alimentación disponible de una conexión de tierra eficaz y correcta según las normas vigentes;
- la toma usada para la connexion sea fácilmente accesible una vez instalada la campana.
En caso de:
- aparatos equipados con cable sin enchufe: el enchufe debe ser de tipo "normalizzato". Los cables deben connectarse de lasumaque forma:amarillo-verde para la puesta a tierra, azul para el neutro y el hilomarron para la fase. El enchufe ha de connectarse a una adecuada toma de seguidad.
- aparato fijo sin cable de alimentacion ni enchufe, ni de除外 dispositivo que aseguire la desconexion de la red, con una distancia de aperture de los contactos que permita la desconexion completa en las conditiones de la categoria de sobretension III.
Estos dispositivos de desconexión deben preverse en la red de alimentación en conformidad con las reglas de instalación.
El cable de tierra amarillo/verde no debe ser interrupido por el interruptor.
El fabricante se exime de toda responsabilidad en caso de que se incumplan las normas de seguidad.
CAMPANA DE EVACUACION EXTERNA (EXTRACTORA)
En esta version, los humos y vapeores son canalizados hacía el ambiente exterior a工程技术 del tubo de descarga. Paraarlo, el racor de calidad de la campana debe connectarse. mediate un tubo, a una calidad externa.
El tubo de salute debe tener:
- un diametro no inferior al del racor de la campana.
- una liga inclinación hacía abajo (caída) en los tramosizontales para evitar que la condensación fluya hacía el motor.
- el número最小imo indispensable de codos.
- la longituduid minima indispensable paraatarvibraciones y reducir la capacidad aspirante de la campana.
Es necessario aislar la tuberia si pasa a trovés de ambientes fríos.
Para impedir returnos de aire desde el exterior, hay una valvula de no-returno en presencia de motores con 800m3 / h o superiores.
Desviación para Alemania:
cuando la campana de cucina y los equipos alimentados con energia differentes de la electrica está的功能同多 simultaneamente, la presión negativa en el local no debe superar los 4 Pa (4 x 10-5bares).
CAMPANA DE RECIRCULación INTERNA (FILTRANTE)
En esta version, el aire pasa a工程技术 de los filtros de carbono.
activo para ser purificado y reciclado en el ambiente.
Controle que los filtros de carbón activo estén montados en la campana; si no es asi, montelos tal como se indica en las instrucciones de montaje.
En esta version, la valvula de no-returno noDebe estar montada; desmontela si está presente en el racor de salute del aire del motor.
INSTRUCCIONES DE MONTAJE
partereservadaalpersonalcualificado
La campana pueda instalarse endietres configuraciones. Las fases de montaje generales valen para todas las instalaciones,)millas que para la instalacion especifica deben seguirse lasindicaciones precisas correspondentes.
FUNCTIONAMENTO
CUANDO HAY QUE ENCENDER LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar para transportar los humos y vapeores hacer la superficie de aspiración.
Cuando finalice la cocción,cede en funciona el campana hasta que se aspiren todos los vapeores y los oleros; con la función Temporizador, es possible configurar el apagado automatico de la campanauponés de 15 instantos de funciona.
IQUE VECUDAD SELECTIONAR?
I velocidad: mantiene el aire limpio con bajos consumos de energia electrica.
Il velocidad: condiciones normales de uso.
III velocidad: presencia de olores fuertes y de vapores.
IV velocidad: eliminacion rapiida de olores y vapores.
CUANDO LAVAR O CAMBIAR LOS FILTROS?
Los filtros metálicos deben lavarse cada 30 horas de uso.
Los filtros de carbón activo deben sustituirse cada 3-4 meses en función del uso de la campana.
Para más detailles, consulte el cap."MANTENIMIENTO".

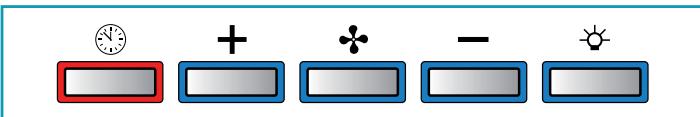

PANEL DE MANDOS ELECTRONICO
| Motor ON/OFF Cuando se activa, la velocidad es la memorizada en el momento del anterior apagado. | |
| Aumento de la velocidad de 1 a 4 La velocidad 4 se activa solo por algunos Minutes, desde pués de activa la velocidad 3. | Los led presentes en los botones indican las velocidades: + + - Velocidad 1 + + - Velocidad 2 + + - Velocidad 3 + + - Velocidad 4 (led "+" intermitente) |
| Reducción de la velocidad de 4 a 1 | |
| Encendido / Apagado luz Presione durante 3segundos para luz ambiente Con el motor desconnectado: Presione + o - para regular la intensidad | |
| TIMER (Led rojo intermitente) Apagado automático tras 15 min. La funciona se desactiva (Led rojo apagado) si: - Se presiona otra vez la tecla TIMER (▲). - Se presiona la tecla ON/OFF (▲). ALARMA FILTROS (Led rojo fijo (▲) off) Mantenimiento de los filtros antigrasa tras una 30 horas de uso. Presione (▲) durante 3segundos para poder a cero el控制器. | |
Antes de realizarrialquier tipo delimpiezo o deostenimiento,
desconnecte el equipo desenchufandolo o usingo el interruptor general.
No deben'utilizaras detergentes que contengan sustancias abrasivas, acidas o corrosivas ni pacos con superficies rugosas.
Un mantenimiento constante asegura un buena funciona y un optimum rendimiento a lo largo del tiempo.
Preste especial atencion a los filtros metálicos antigrasa: la limpieza freciente de los filtros y de sus soportes asegura que en la campana no se acumulen grasas inflamables.
LIMPIEZA DE LAS SUPERFICIES EXTERNAS
Se recomienda limpiar las superficies externas de la campana al menos cada 15 días, para evitar que las sustancias aceitosas o grasasas podan dañarlas. Para limpiar la campana, fabricada en acero inoxidable cepillado, el fabricante recomienda el uso de las toallitas "Magic Steel".
Como alternatively, y para todos los otros temas de superficies, la limpieza de la campana se realiza con un paño humedo ligeramente embarbido en detergente liquido neutro o alcohol desnaturalizzato.
Terminate la limpieza enjuagando bien y secando con paños suaves.
No utilise demasiada agua cerca del panel de mandos y de los dispositivos de iluminación, para registrar que la humedad alcance partes electrónicas.
La limpieza de los paneles de vidrioDebe efectuarse unicolemente con detergentes espécicos no corrosivos o abrasivos y con un paño suave.
El fabricante se exime de toda responsabilidad en caso de que se incumplan dichas instrucciones.
LIMPIEZA DE LOS CRISTALES
Para qutar los cristales, vexe las instrucciones de montaje.
LIMPIEZA DE LAS SUPERFICIES INTERNAS
Se prohíbe limpiar las partes electricas o las partes del motor situadas bajo el centro de la campana con liquidos o solventes.
Para las partes metálicas internas, consulte elApartado anterior.
FILTROS METÁLICOS ANTIGRASA
Se aconseja lavar frecuentemente los filtros metálicos (al menos cada mes) dejanlos en remojo durante 1 hora en agua hiriendo con detergente para platos, evitando doclaros.
No use detergents corrosivos, acidos o alcalinos.
Enjuáguelos con cuidado y espere a que estén secs para volver a montarlos.
Es posible lavar los filtros en el lavavajillas, pero este tipo de lavado podra os-curecer el material de los filtros; para reducir este inconveniente, utilise bajas temperatas (55 °C max.).
Para extraer y montar los filtros metálicos, consulte las instrucciones de montaje.
FILTROS DE CARBON ACTIVO
Estos filtros retienen los olores presentes en el aire que los atraviesa. El aire depurado vuelve a recircular por el ambiente.
Los filtros de carbón activo deben ser sustituidos cada 3-4 meses en conditiones de uso normal.
Para sustituir los filtros de carbon activo, consulte las instrucciones de montaje.
ILUMINACION
La campana cuenta con iluminacion mediante bombillas de ledes caracterizadas por una elevada eficiency, un bajo consumo y una vida uyil prolongada, en conditiones de uso normales.
Si es necessario sustituir la bombilla, siga los pasos ilustrados en la figura.
ELIMINACION AL FINAL DE LA VIDA U T I L
El symbolo del contentedor tachado que se enquiryra en su equipo
indica que el producto es un RAEE, eskaar, un "Residuo de Aparatos
Eléctricos y Electrónicos"y, por tanto, no se pueda eliminar en la ba-
sura indiferenciada (o sea, junto con los "residuos urbanos mixtos"), sino que seiene que eliminar por分开ado siguiendo las operaciones correspondentes para su reciclaje, o someterse a un tratamiento spécifique para eliminar de forma segura las sustancias dañinas para el medio ambiente y extraer las materias primas que se pueda reciclar. La eliminación correcta de este producto contribuye agradable recursos y evitar potecuales efectos negativos para la salute humana y para el medio ambiente, que podráan ser causados por una eliminación inapropiada de los residuos.
Por favor,pongase en contacto con las autoridades locales para Obtener mayor informacion acerca del punto de eliminacion mas cercano. Se podrnan aplicar sanciones por la eliminacion incorrecta de这些东西 residuos, segun la legislacion nacional.
INFORMACION ACERCA DE LA ELIMINACION EN LOS PAISES DE LA UNION EUROPEA
La directiva comunitaria sobre los equipos RAEE ha sido acatabada de forma diversa en cada País, por tanto, si quiere eliminar este equipo, le sugerimos ponerse en contacto con las autoridades locales o el revendedor para Obtener informacion sobre el método de eliminacion correcto.
INFORMACION ACERCA DE LA ELIMINACION EN LOS PAIJES QUE NO PERTENECEN A LA UNION EUROPEA
El símbolo del contentedor tachado es valido solo en la Unión Europea: si quiere eliminar este equipo en otros países, le sugerimos que se ponga en contacto con las autoridades locales o el revendedor para Obtener información sobre el método de eliminación correcto.
jATENCION!
El fabricante se reserva el derecho a realizarrialquier cambio a los equipos en qualquier momento y sin previo avis. La impresion, traduccion y reproduccion de este manual, incluo parcial, se deben realizar con la autorizacion del fabricante.
La información技术水平, las Representaciones gránicas y las indicaciones presentes en este manual son indicativas y no se pueda divulgar.
El idioma original del manual es el italiano, y el fabricante se exime de toda responsabilidad por posibles daños de transcripción o traducción.
Para terminar a limpeza, enchugar@cuidadosamente e secar com panos macios.
