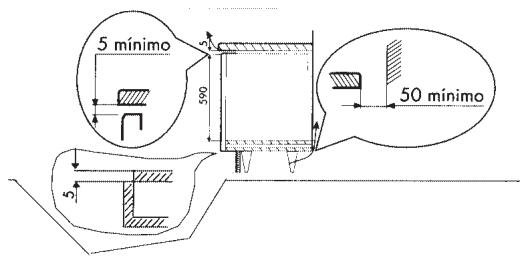

Instalación	Empotrable, requiere respetar los orificios de ventilación, conexión mediante cable "A"

Preguntas frecuentes - 6H757CX FAGOR

¿Cómo ajustar el reloj del programador electrónico?

Después de un corte de corriente o en la instalación, la pantalla muestra 0:00 parpadeando. Presione el botón y use los botones +/- para ajustar la hora. Por ejemplo, 13:30. La confirmación se realiza automáticamente después de 7 segundos.

¿Cómo programar una cocción con inicio diferido?

Presione el botón de duración, ajuste la duración deseada (ej: 50 min). Presione el botón de fin de operación, ajuste la hora de finalización (ej: 14:30). Luego seleccione el modo de cocción y la temperatura. El horno arrancará automáticamente para terminar a la hora indicada.

¿Cómo usar el asador giratorio?

1. Coloque el soporte de la brocheta en el nivel adecuado. 2. Ensarte el alimento y fíjelo con las abrazaderas deslizantes. 3. Inserte la brocheta en el orificio del fondo del horno y coloque el otro extremo sobre su soporte. Coloque la bandeja en el primer nivel. 4. Seleccione el programa grill con brocheta giratoria y ajuste la temperatura. 5. Después de la cocción, desenrosque el mango y retire la brocheta.

¿Cómo limpiar las paredes autolimpiables?

El esmalte autolimpiante elimina las pequeñas salpicaduras de grasa durante la cocción. En caso de proyecciones importantes, retire el asado y caliente el horno a 250 °C durante 30 minutos. Si es necesario, desmonte las paredes laterales empujando la varilla superior hacia abajo y sacándolas. Lávelas a mano o en el lavavajillas con agua caliente y una esponja no metálica.

¿Qué hacer si el horno no enciende y la pantalla del programador no se muestra?

1. Verifique los fusibles (cámbielos si es necesario). 2. Si los fusibles vuelven a saltar, reduzca el número de aparatos conectados. 3. De lo contrario, contacte al servicio técnico.

¿Cómo usar la función de descongelación?

Coloque el alimento sobre la rejilla en el nivel 2. Para un selector de 8 posiciones, use el programa de descongelación y ponga el selector de temperatura en la posición baja. Para un selector de 5 posiciones, use la función sin temperatura (posición ♂). Consulte la tabla de descongelación para los tiempos.

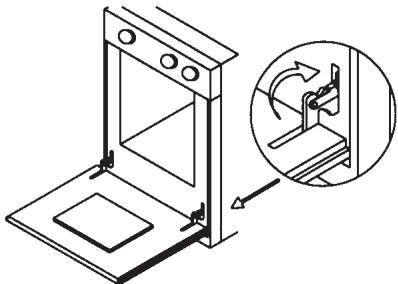

¿Cómo desmontar la puerta del horno para limpiarla?

Abra completamente la puerta y gire las varillas de las bisagras hasta el fondo. Cierre suavemente la puerta hasta que tope, luego tire hacia arriba mientras continúa cerrando para extraer las bisagras. Para volver a montar, inserte las bisagras en sus ranuras hasta el fondo, abra la puerta completamente y libere los anillos.

¿Cuáles son los programas de cocción disponibles en este horno?

Los programas incluyen: calor tradicional (arriba+abajo), calor de fondo, grill completo, grill central, grill ventilado, calor turbo (calor + ventilador), calor tradicional ventilado y descongelación. Según el modelo, puede haber un programador electrónico con funciones de reloj y apagado automático.

¿Cómo usar el sensor de cocción?

Inserte el sensor en el conector situado en el interior del horno en la parte superior izquierda. La pantalla muestra 60 °C. Presione el botón de temperatura y gire el botón para elegir la temperatura deseada (30-99 °C). El horno se detendrá automáticamente al alcanzar la temperatura. Luego desconecte la sonda.

¿Qué hacer si el horno emite una gran cantidad de humo?

Es normal para los asados. Para minimizarlo, reduzca la cantidad de grasa o líquido en la bandeja y use una temperatura ligeramente inferior a la de las tablas. Asegúrese de que la resistencia del grill esté limpia; la grasa acumulada puede quemarse y humear. Limpie el grill regularmente.

MANUAL DE USUARIO 6H757CX FAGOR

MANUAL DE INSTRUCCIONES DE HORNOS

Colaboramos en la defensa del Medio Ambiente. Por esta razón, nuestros embalajes:

• Son 100% reciclables.
• Tienen la menor cantidad de piezas y material posible para facilitar así el reciclado.

APOSTEMOS POR LA ECOLOGÍA. RECICLE EL EMBALAJE.

Manual de instrucciones Pág. 3

FRANCÉS

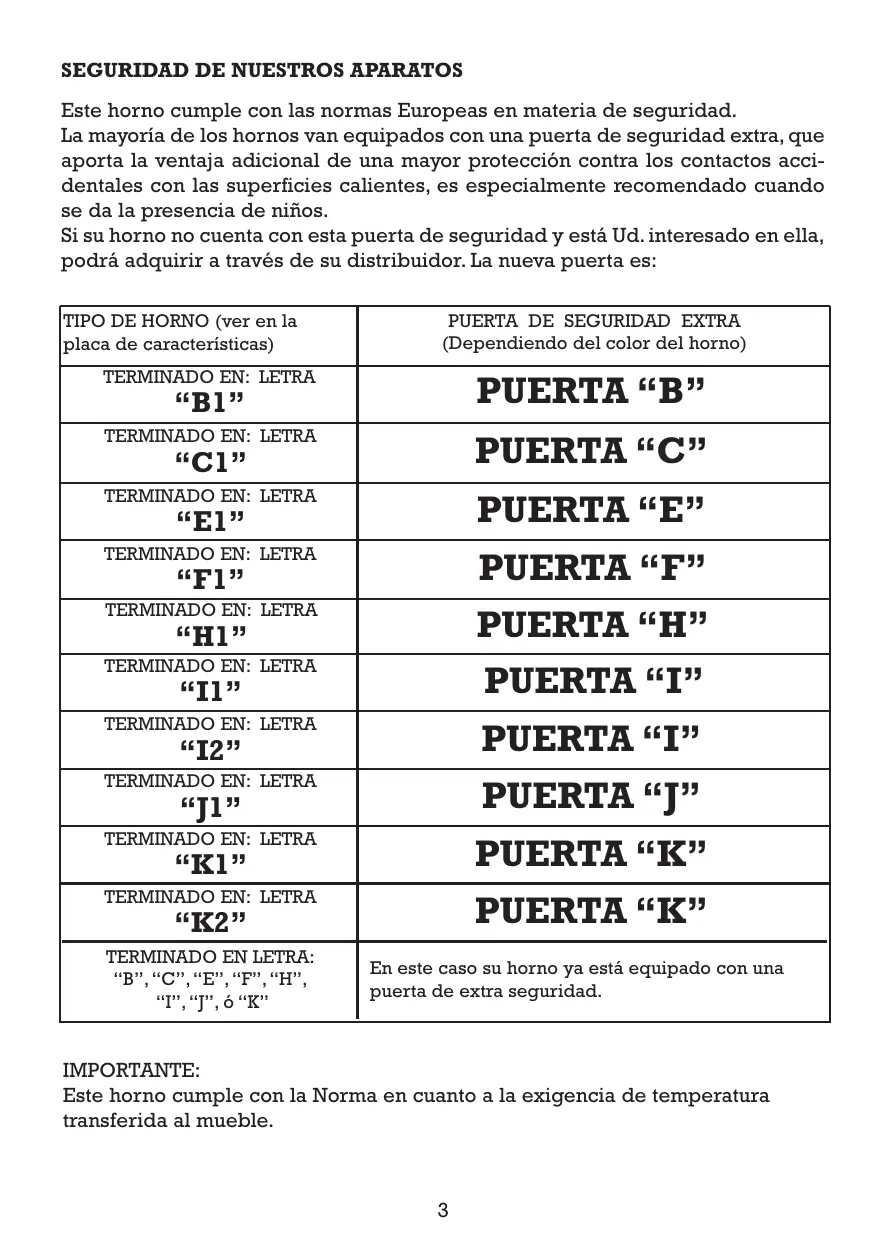

SEGURIDAD DE NUESTROS APARATOS

Este horno cumple con las normas europeas en materia de seguridad.

La mayoría de los hornos van equipados con una puerta de seguridad extra, que aporta la ventaja adicional de una mayor protección contra los contactos accidentales con las superficies calientes, es especialmente recomendado cuando se da la presencia de niños.

Si su horno no cuenta con esta puerta de seguridad y está usted interesado en ella, podrá adquirirla a través de su distribuidor. La nueva puerta es:

TIPO DE HORNO (ver en lapellac de caracteristicas)	PUERTA DE SEGURIDAD EXTRA(Dependiendo del color del hora)
TERMINADO EN: LETRA“B1”	PUERTA “B”
TERMINADO EN: LETRA“C1”	PUERTA “C”
TERMINADO EN: LETRA“E1”	PUERTA “E”
TERMINADO EN: LETRA“F1”	PUERTA “F”
TERMINADO EN: LETRA“H1”	PUERTA “H”
TERMINADO EN: LETRA“I1”	PUERTA “I”
TERMINADO EN: LETRA“J2”	PUERTA “J”
TERMINADO EN: LETRA“J1”	PUERTA “J”
TERMINADO EN: LETRA“K1”	PUERTA “K”
TERMINADO EN: LETRA“K2”	PUERTA “K”
TERMINADO EN LETRA:“B”,“C”,“E”,“F”,“H”,“I”,“J”,ó “K”	En este caso su hora ya está equipado con una puerta de extra seguidad.

IMPORTANTE:

Este horno cumple con la norma en cuanto a la exigencia de temperatura transferida al mueble.

ÍNDICE

Descripción general 5

Funcionamiento del temporizador 10

Funcionamiento del programador electrónico....13

Funcionamiento del programador con sensor de asados 19

Asador rotativo 24

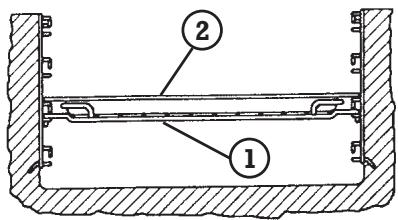

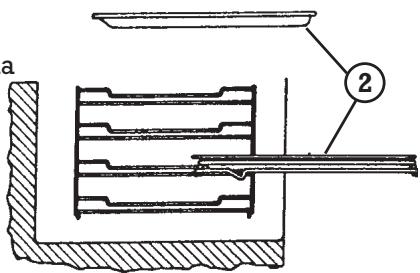

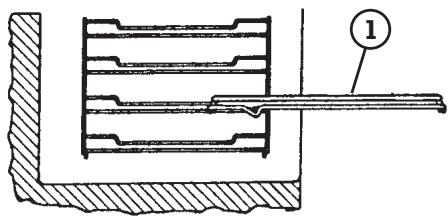

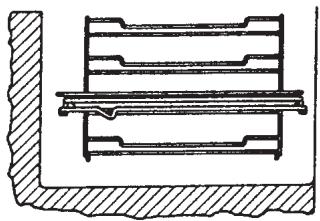

Extracción de bandejas de asado 26

Consejos prácticos 27

Tablas 29

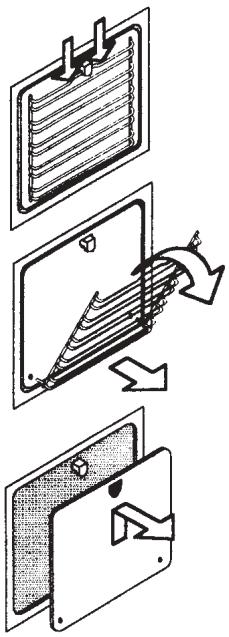

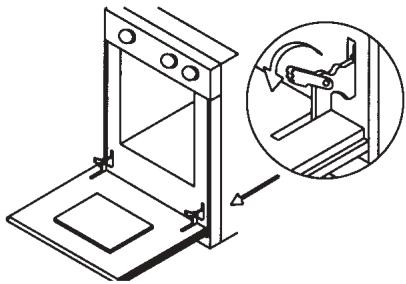

Limpieza 36

Qué hacer si... 38

Instalación 39

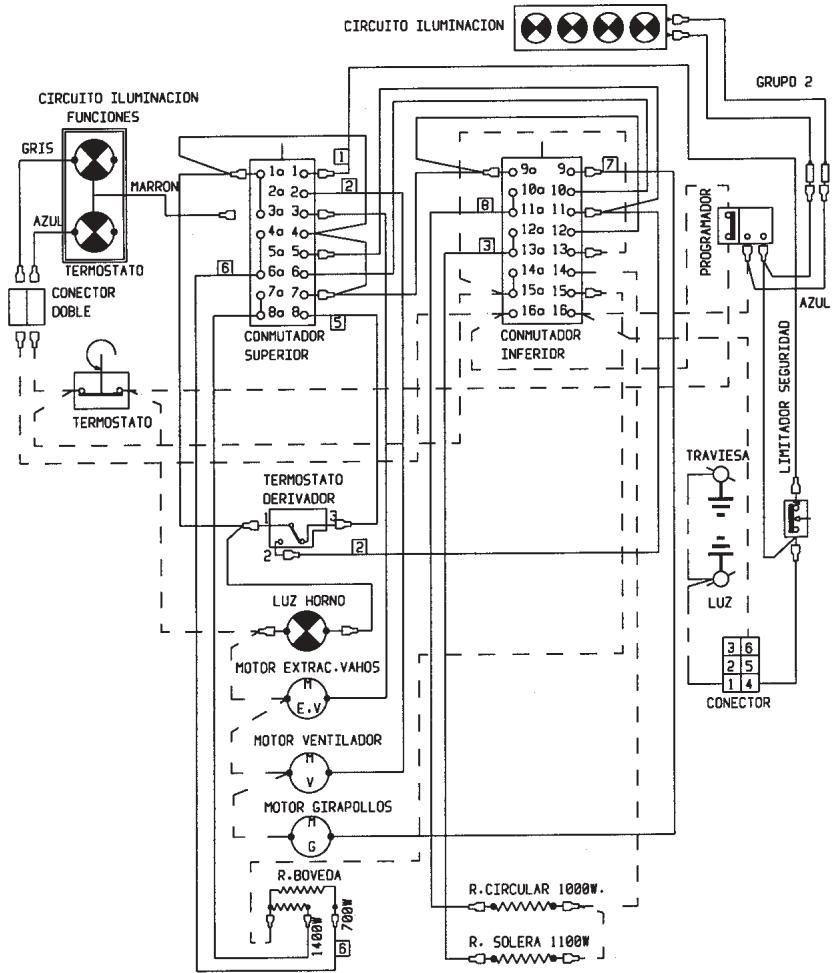

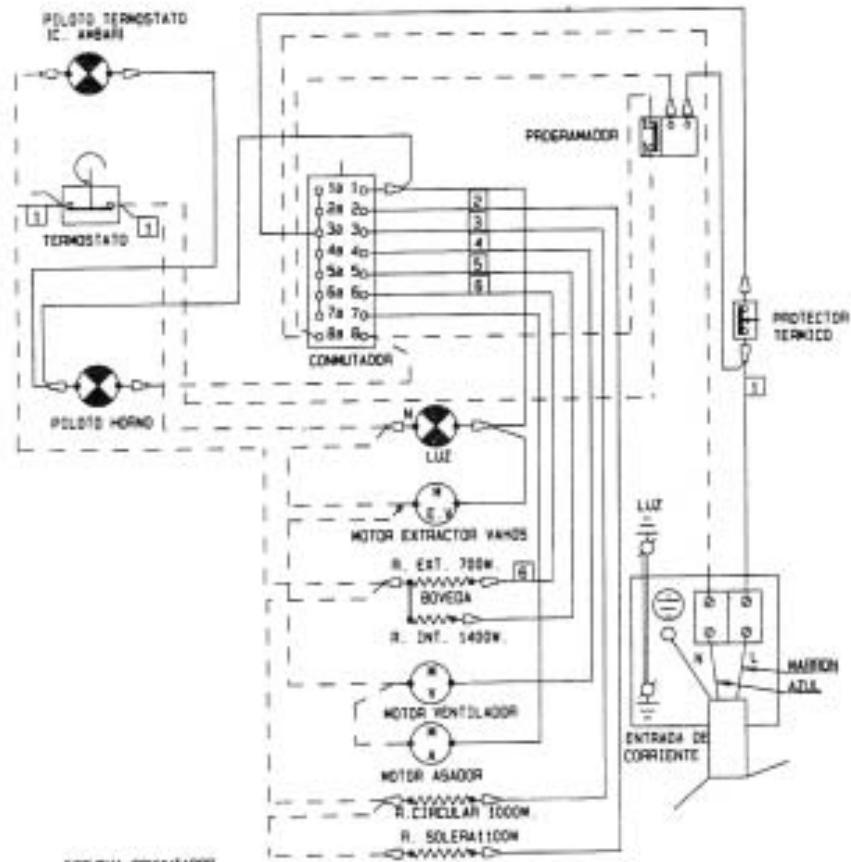

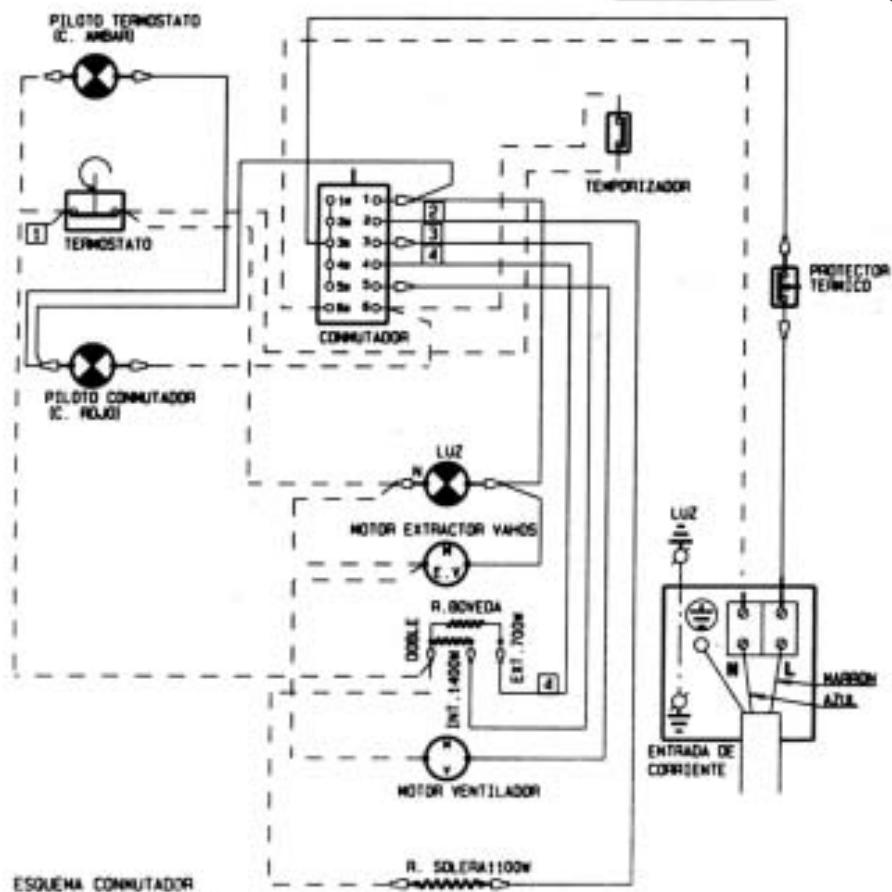

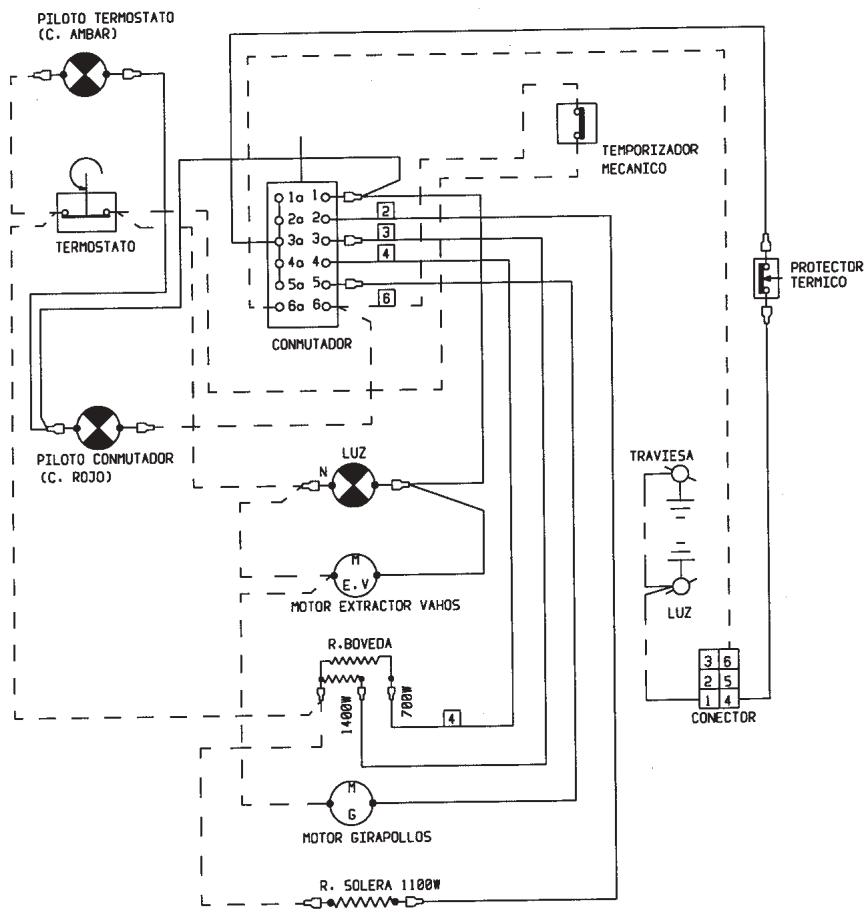

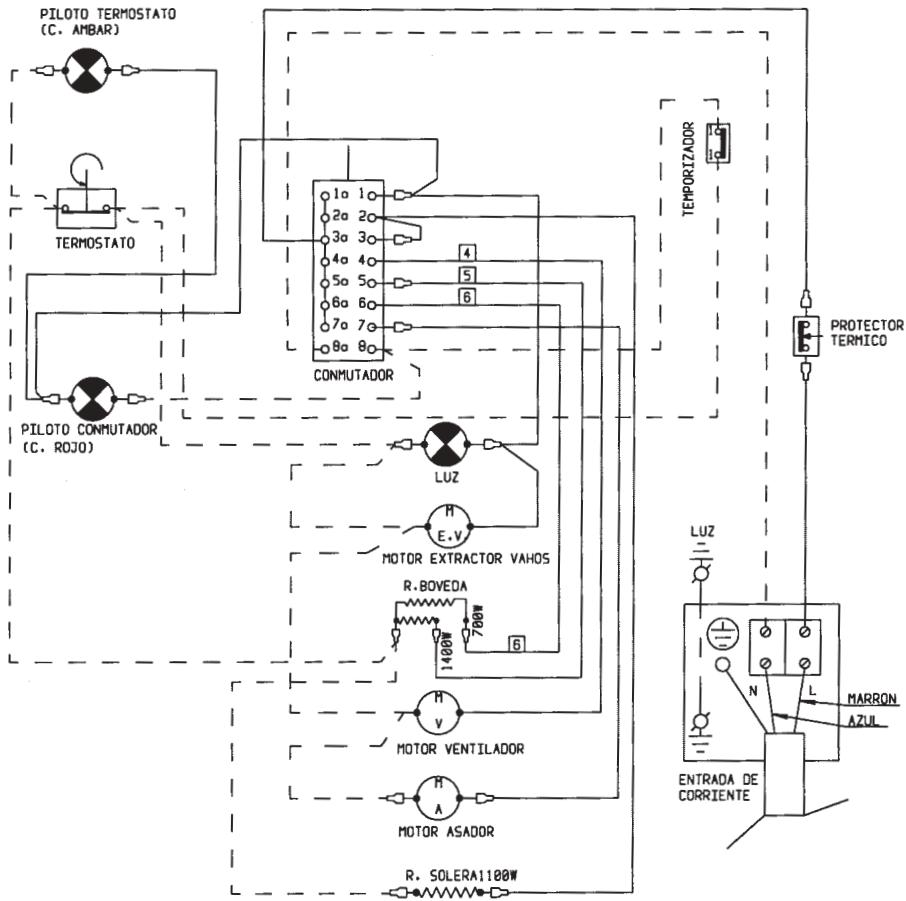

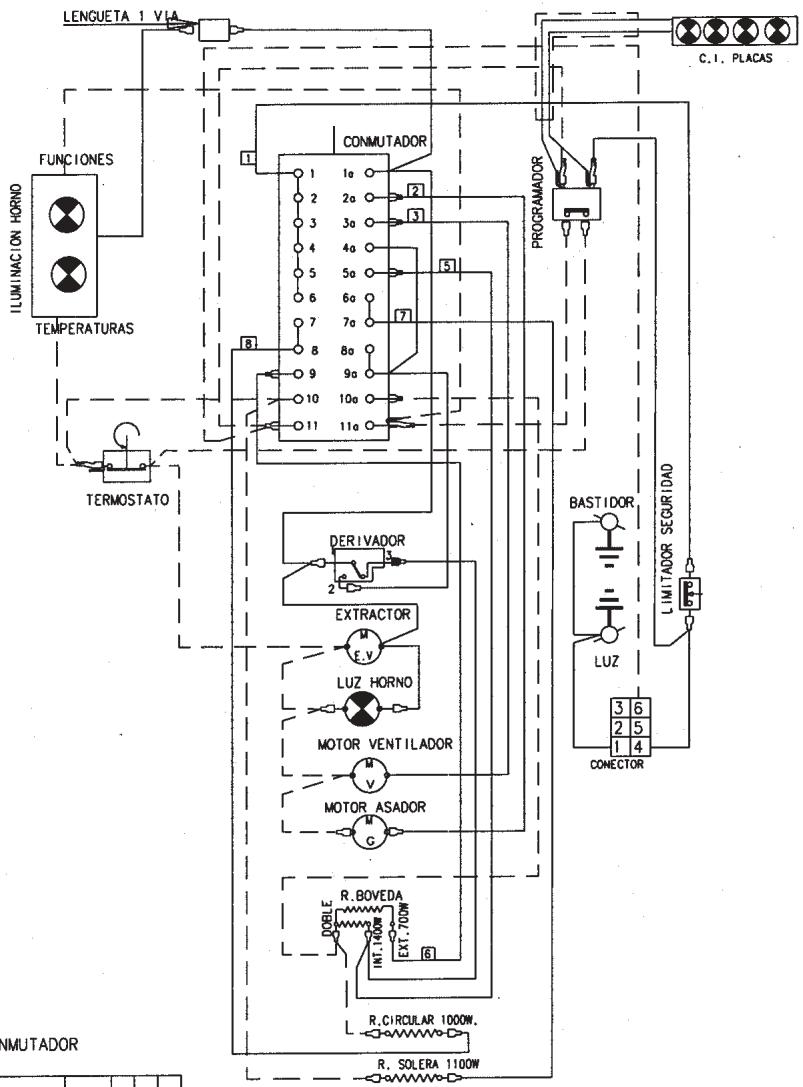

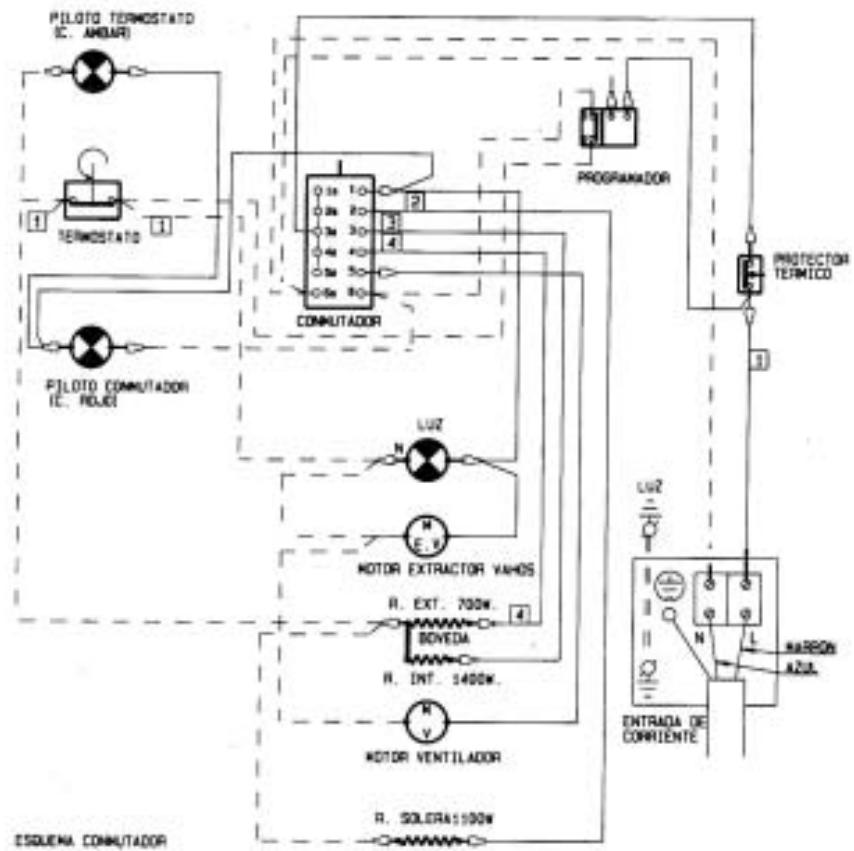

Esquema eléctrico 43

ADVERTENCIAS

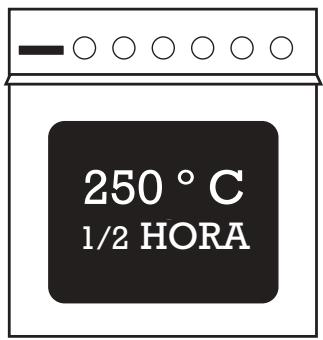

Antes de utilizarlo por primera vez, es aconsejable poner en marcha el horno en el programa, a 250°C, durante media hora. De esta forma eliminará restos de grasas del proceso de fabricación.

Después límpielo con agua y jabón.

Durante la cocción se alcanzan temperaturas elevadas en el horno. No deje que los niños se acerquen al horno.

En la placa de características figuran los datos técnicos y de identificación del aparato. Está en la parte frontal del horno. Esta placa debe ser consultada antes de proceder a las conexiones eléctricas.

IMPORTANTE: Las conexiones eléctricas y reparaciones deben ser efectuadas por un especialista que esté al corriente de las disposiciones legales y de las exigencias normativas reconocidas en cada país.

El horno HV2... es combinable con encimeras tipo "EP-4E y VP-XY" debiendo realizar un emparejamiento de acuerdo a las prestaciones.

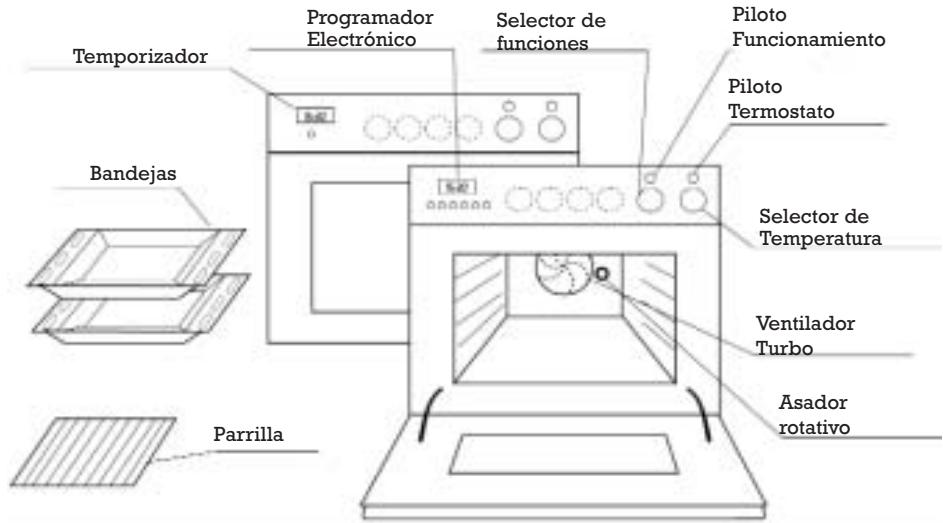

DESCRIPCIÓN GENERAL

Los cuatro mandos centrales, dibujados con línea de puntos, son para dirigir los 4 focos de la placa. (Ver manual de instrucciones de la placa). Su modelo de horno no dispone de ellos mandos en el caso de instalarse sin placa.

PROGRAMADOR ELECTRÓNICO (Según modelos)

Con las funciones de reloj, programación de final automático de cocción, programación de comienzo y final automático de cocción, funcionamiento manual y avisador.

TEMPORIZADOR (Según modelos)

Con las funciones de reloj, programación de final automático de cocción y dirección manual.

PROGRAMADOR (Según modelos)

Con las funciones de reloj, programación de final automático de cocción, programación de comienzo y final automático de cocción y configuración manual.

TEMPORIZADOR ANALÓGICO (Según modelos)

Con las funciones de reloj, programación de final automático de cocción, funcionamiento manual y avisador.

TEMPORIZADOR MANUAL (Según modelos)

Con las funciones de programación de final automático de cocción, funcionamiento manual y avisador.

ASADOR ROTATIVO (Según modelos)

Para asar y dorar alimentos

MANDOS OCULTABLES (Según modelos)

Los mandos se pueden ocultar y extraer simplemente con la acción de pulsarlos.

MANDOS FIJOS (Según modelos)

Los mandos no son ocultables y tienen un diseño que facilita su uso.

SELECTOR DE TEMPERATURA

Con este mando puede elegir la temperatura de cocinado o regular el grill (Ver tablas).

El piloto de termostato se apagará al alcanzar la temperatura y se encenderá y apagará a lo largo de la cocción para mantener la temperatura.

DESCRIPCIÓN GENERAL

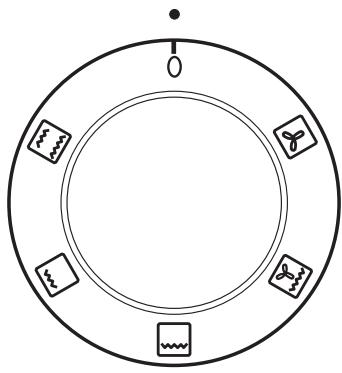

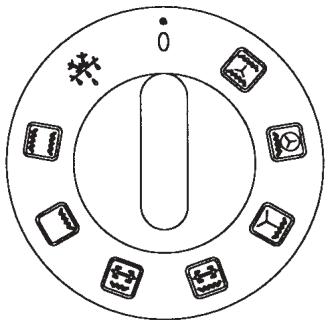

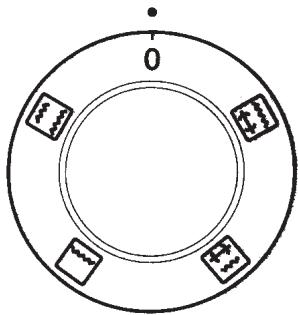

SELECTOR DE FUNCIONES

Con este mando puede elegir la forma de calentamiento del horno. (Ver tablas). El piloto se encenderá siempre que se seleccione un programa.

Calor tradicional. Calienta desde la parte superior e inferior, al estilo de siempre.

Grill central. Para gratinar solo el centro de la bandeja, para pequeños alimentos.

Grill completo. Para gratinar desde la parte superior toda la superficie de la bandeja.

Grill ventilado. Para gratinar y asar repartiendo el calor con un ventilador.

Calor turbo. El calor se reparte homogéneamente con un ventilador.

SELECTOR DE FUNCIONES

Con este mando podrá elegir la forma de calentamiento del horno. (Ver tablas). El piloto se encenderá siempre que se seleccione un programa.

Calor tradicional. Calienta desde la parte superior e inferior, al estilo de siempre.

Calor de solera. Calienta desde la parte inferior.

Grill suave, (más asador rotativo). Para gratinar sólo el centro de la bandeja, para pequeños alimentos.

Grill fuerte, (más asador rotativo). Para gratinar toda la bandeja.

DESCRIPCIÓN GENERAL

SELECTOR DE FUNCIONES

Con este mando podrá elegir la forma de calentamiento del horno. (Ver tablas)

Descongelación: Calienta todas las resistencias a una temperatura muy baja, consiguiendo una perfecta descongelación de los alimentos.

Calor tradicional: Calienta desde la parte superior e inferior, al estilo de siempre.

Calor de solera: Calienta desde la parte inferior y es el más adecuado para mantener calientes los recipientes.

Grill suave: Para gratinar solo el centro de la bandeja, para pequeños alimentos (más asador rotativo según modelos).

Grill fuerte: Para gratinar desde la parte superior toda la superficie de la bandeja (más asador rotativo según modelos).

Grill fuerte (ventilado): Para gratinar y asar repartiendo el calor con un ventilador.

Calor turbo más solera: Calienta desde la parte inferior y la parte central, repartiendo el calor con un ventilador.

Calor tradicional (ventilado): Calienta desde la parte superior e inferior repartiendo el calor con un ventilador.

FUNCIONAMIENTO DEL HORNO

1. Introduzca el alimento en el horno, en la bandeja y escalón recomendados. (Ver tablas).

2. Utilice el programador o el temporizador en la forma que usted desee. Ver funcionamiento del programador o del temporizador.

3. Elija la forma de calentamiento con el selector de sistemas. Por ejemplo: (Ver tablas).

4. Elija la temperatura de cocinado, o en su caso, regule el grill, con el selector de temperatura. Por ejemplo: 150°C (Ver tablas).

5. Cuando termine el cocinado, lleve el selector de funciones a cero y el selector de temperaturas a su posición más baja (●).

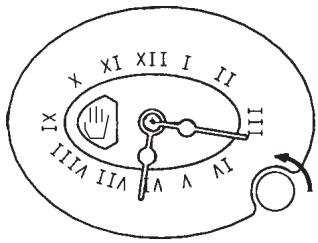

FUNCIONAMIENTO TEMPORIZADOR ANALÓGICO

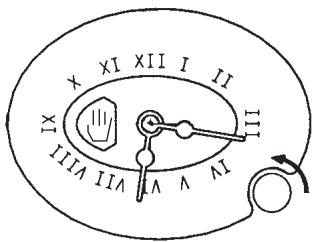

Su temporizador es también un reloj.

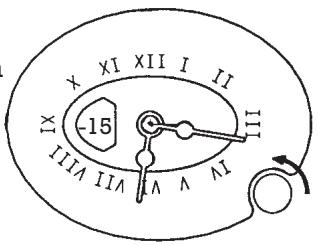

Para la puesta en hora, pulse el botón y gire a la izquierda. (Por ejemplo, las 6 horas 15 min.)

Para temporizar, gire el mando hacia la izquierda sin pulsar hasta que indique el tiempo deseado (por ejemplo: 15 min.)

Al terminar sonará un tiempo y cortará el funcionamiento. Para silenciarlo, lleve el mando a la posición.

Dejándolo en esta posición el horno no se podrá poner en marcha. (Seguridad niños).

Si quiere utilizar el horno sin temporizador, lleve el mando a la posición ↓. El horno funcionará sin límite de tiempo.

FUNCIONAMIENTO DEL TEMPORIZADOR

Este temporizador lo puede usar para que un cocinado se haga en un determinado tiempo, al cabo del cual el horno se apagará automáticamente. También este temporizador le puede servir como avisador (aunque no ponga en marcha el horno), y además hace la referencia de reloj.

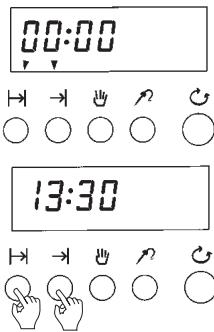

AJUSTE DE RELOJ

1

Al instalar el horno, o tras un corte de luz, la pantalla está en 0.00 parpadeando.

2

Pulse el botón y con los botones - + ponga la hora. Por ejemplo: 13.30. Estamos en operación de ajuste. (Se ilumina la cacerola)

Pulse el botón, se iluminará el símbolo de la cacerola.

Ahora realice el resto de operaciones de puesta en marcha del apartado "Funcionamiento del horno".

Recuerde que el horno está funcionando sin temporizador, siendo usted quien pone fin al cocinado.

FUNCIONAMIENTO DEL TEMPORIZADOR

TEMPORIZACIÓN PUESTA EN MARCHA EN EL MOMENTO

Usted quiere comenzar ahora el cocinado, pero que pare automáticamente transcurrido el tiempo deseado.

1 Pulse el botón “+” y la pantalla se pondrá a “O”. Pulse de nuevo el botón “+” para seleccionar el tiempo deseado. Por ejemplo: 50 min.

Si usted desea poner un tiempo mayor de 99 min. y 50 seg., los dígitos del reloj cambian, y se pone en 1 hora y 40 seg. A partir de este tiempo, los dígitos de la izquierda son horas y los de la derecha son minutos.

Por ejemplo: Quiero poner un tiempo de 1 hora y 50 min. En este momento, el descuento se hace por horas, hasta llegar a 1 hora y 40 min. Una vez transcurrido este tiempo, pasado a los 99 min. y 50 seg., y los descuentos se harán por segundos.

2 Marcha del aparato "Funcionamiento del Horno". Al final del cocinado comenzará a pintar y avisar el funcionamiento del horno.

Para el silencio, pulse el botón.

UTILIZACIÓN DEL AVISADOR

Usted quiere utilizar el avisador tanto para el horno como para cualquier otro asunto.

Para su utilización, actúe como el punto "1" de la descripción anterior, olvidándose del punto "2".

Para silenciarlo, pulse el botón.

Este programador lo puede usar para que un cocinado se haga en un determinado tiempo, al cabo del cual el horno se apagará automáticamente, e incluso para que, si usted se encuentra fuera de casa, el horno se ponga en marcha y termine el cocinado también automáticamente.

De todos modos, si quiere evitar el tener que programar, se puede usar en configuración normal sin ninguna programación.

También este programador le puede servir como avisador (aunque no ponga en marcha el horno), y además hacer la función de reloj.

AJUSTE DE RELOJ

Al instalar el horno, o tras un corte de luz, la pantalla está en 0.00 parpadeando.

2 Pulse el botón y con los botones - + ponga la hora. Por ejemplo: 13.30 o pulse simultáneamente los botones y con los botones - + ponga la hora. (Según modelos).

Si quiere utilizar el horno sin programar, pulse el botón.

Ahora realice el resto de operaciones de puesta en marcha del apartado "Funcionamiento del horno". Recuerde que el horno está funcionando sin programar, siendo usted quien ponga el final cocinado.

FUNCIONAMIENTO DEL PROGRAMADOR

UTILIZACIÓN DEL AVISADOR

Usted puede querer utilizar el horno sin que el programador corte el funcionamiento, pero a la vez quiere que le avise transcurrido un cierto tiempo. O bien, que le avise para cualquier otro asunto no relacionado con el horno.

Pulse el botón y con los botones

• ponga el tiempo de aviso.

Por ejemplo: 30 min.

0.30

O O O O O

2

Si además quiere utilizar el horno, bien en

"Funcionamiento Manual" o bien con

Programación", siga las instrucciones correspondientes.

El avisador comenzará a pitar transcurrido el tiempo; y para silenciarlo, pulse el botón.

NOTA: El avisador tiene tres tonos distintos. Para cambiar de tono, haga lo siguiente:

Cuando empiece a pitar, pulse el botón y, a medida que va pulsando, cambiará de tono. Esta operación debe hacerse en todos los programas cuando empiece a pitar el avisador.

Recuerde que el avisador no corta el funcionamiento del horno.

PROGRAMACIÓN PUESTA EN MARCHA EN EL MOMENTO

Usted quiere comenzar ahora el cocinado, pero que pare automáticamente transcurrido el tiempo deseado.

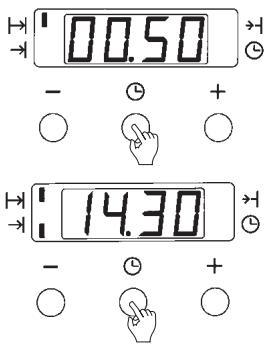

1. Pulse el botón y con los botones

• seleccione el tiempo. Por ejemplo: 50 min.

Aparece AUTO

0.50

2. Realice el resto de operaciones de puesta en marcha del Apartado "Funcionamiento del

Horno". Al final del cocinado comenzará a pitar y se cortará el funcionamiento del horno.

Para silenciarlo, pulse el botón |→.

No olvide velar los mandos del horno acero.

Para hacer desaparecer el AUTO intermitente, pulse el botón.

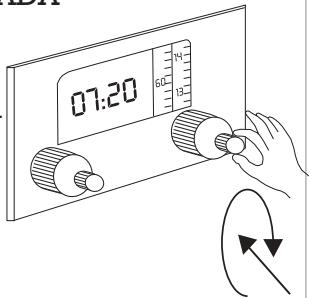

PROGRAMACIÓN. PUESTA EN MARCHA RETARDADA

Usted no quiere comenzar ahora el cocinado, es muy temprano, pero tiene que salir de casa y quisiera que a la vuelta el horno haya hecho su trabajo y dejado de funcionar automáticamente.

1 Pulse el botón → y con los botones - + ponga la hora en que quiere terminar el cocinado. Por ejemplo: 14.30

2 Ahora pulse el botón y con los botones + seleccione la duración del cocinado. Por ejemplo: 50 min. Aparece AUTO.

3 Realice el resto de operaciones de puesta en marcha del apartado "Funcionamiento" del horno. De esta forma quedará programado. En el ejemplo, 50 minutos antes de las 14.30, el horno se pondrá en marcha y a las 14.30 dejará de funcionar automáticamente, comenzando a pitar. Para silenciarlo, pulse el botón |No olvide velar los mandos del horno acero. Para hacer desaparecer el AUTO intermitente, pulse el botón .

NOTA: Usted puede modificar la hora final y la duración aun estando ya el horno en marcha. Para ello, utilice los botones → y → →.

Le aconsejamos que antes de programar definitivamente el horno, realice una programación de prueba.

Si quiere borrar una programación pulse el botón ↓. Si los mandos del horno están fuera del cero, seguirá en funcionamiento.

Este programador lo puede usar para que un cocinado se haga en un determinado tiempo, al cabo del cual el horno dejará de funcionar automáticamente, e incluso para que mientras usted se encuentra fuera de casa, el horno se ponga en marcha y termine el cocinado también automáticamente.

De todos modos, si quiere evitar el tener que programar, se puede usar en configuración normal sin ninguna programación.

También este programador le puede servir como avisador (aunque no ponga en marcha el horno), y además hace la función de reloj.

AJUSTE DE RELOJ

Al instalar el horno o tras un corte de luz, es preciso ponerlo en hora. Utilice para ello el mando más pequeño de la izquierda.

Si quiere utilizar el horno sin programador, gire el mando más grande de la derecha hasta que aparezca el signo.

NOTA: Asegúrese de que el reloj marca la misma hora que en la ventana de la derecha.

Ahora realice el resto de operaciones de puesta en marcha del aparato "Funcionamiento del horno".

Recuerde que el horno está funcionando sin programar, siendo usted quien ponga fin al cocinado.

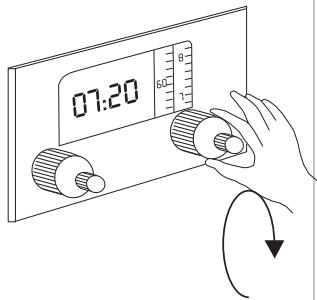

PROGRAMACIÓN PUESTA EN MARCHA EN EL MOMENTO

Si usted quiere comenzar AHORA el cocinado y que pare automáticamente transcurrido el tiempo deseado, gire el mando más grande de la derecha hasta que marque la duración deseada. Por ejemplo: 60 minutos.

NOTA: asegúrese de que el reloj está en hora y coincide con la ventana de la derecha.

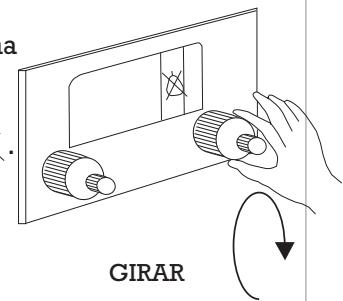

PROGRAMACIÓN PUESTA EN MARCHA RETARDADA

2 Si además usted quisiera RETARDAR el comienzo del cocinado, gire el mando más pequeño de la derecha a la vez que lo presiona, para elegir la hora de comienzo.

Por ejemplo: A las 13,30.

El horno se pondrá en marcha a las 13,30 y si la duración era 60 minutos, se parará a las 14,30.

PRESIONAR...Y GIRAR

3 Realice el resto de operaciones de puesta en marcha del apartado "Funcionamiento del horno".

Al final del cocinado sonará un timbre, para silenciarlo gire el mando anterior hasta que aparezca.

Dejándolo en esta posición, el horno no se podrá poner en marcha. (Seguridad niños). No olvide al final lavar los mandos del horno acero.

Gire el mando a la derecha, hasta que haga tope; seguidamente indique el tiempo deseado (por ejemplo: 50 min.) girando hacia la izquierda. Continúe con la puesta en marcha del horno. (Ver "Funcionamiento del horno").

Al llegar a 0, sonará un tiempo y se cortará el funcionamiento. Dejando el mando en posición 0, el horno no se podrá poner en marcha. (Seguridad niños).

Si quiere utilizar el horno sin temporización, lleve el mando a la posición. El horno podrá funcionar sin límite de tiempo.

TEMPORIZADOR DIGITAL

Su temporizador es también un reloj. Para la puesta en hora, gire a la derecha el mando más pequeño a la vez que lo presiona.

PRESIONAR...Y GIRAR

Para temporizar, gire a la derecha el mando mayor, hasta que indique el tiempo seleccionado.

(Por ejemplo: 60 min.). Continúe con la puesta en marcha del horno (Ver "Funcionamiento del horno").

Al terminar sonará un timbre y se cortará el funcionamiento. Para silenciarlo, lleve el mando a la posición X.

Dejándolo en esta posición, el horno no se podrá poner en marcha. (Seguridad niños).

Si quiere utilizar el horno sin temporización, lleve el mando a la posición . El horno podrá funcionar sin límite de tiempo.

Este programador lo puede usar para que un cocinado se haga en un determinado tiempo. Al cabo del tiempo el horno deja de funcionar automáticamente, e incluso para que cuando usted se encuentre fuera de casa, el horno se ponga en marcha y termine el cocinado también automáticamente.

AJUSTE DE RELOJ

1 Al instalar el horno, o tras un corte de luz, la pantalla está en 0.00 parpadeando alternativamente con los indicadores de duración y fin de la operación. 2 Pulse los botones y al mismo tiempo, los dígitos se ponen fijos a las 12:00; a continuación gire el botón para poner la hora deseada. Por ejemplo: 13.30.

PROGRAMACIÓN PUESTA EN MARCHA EN EL MOMENTO

Usted quiere comenzar ahora el cocinado, pero que pare automáticamente transcurrido el tiempo deseado.

1 Pulse el botón de duración |→, a continuación gire el botón ò hasta seleccionar el tiempo deseado. Por ejemplo: 50 minutos. El indicador de |→ y el de ò quedarán encendidos, y en la pantalla aparecerá la hora real. Usted puede ver el tiempo que queda para terminar, pulsando el botón |→. 2 Realice el resto de operaciones de puesta en marcha del aparato "Funcionamiento del Horno". Al final del cocinado deja de funcionar y empezará a pitar. Para silenciar pulse el botón y pulse nuevamente en el mismo botón para que desaparezca el modo manual. No olvide dejar el mando del horno a "0".

Usted no quiere comenzar ahora el cocinado, es muy temprano, pero tiene que salir de casa y quisiera que a la vuelta el horno haya hecho su trabajo y deje de funcionar automáticamente.

1 Pulse el botón |→ de duración, a continuación gire el botón ò hasta que aparezca la duración deseada en la pantalla.

Por ejemplo: 50 minutos.

El indicador se ilumina constantemente.

2 Pulse el botón → de fin de la operación, a continuación gire el botón ↑ hasta que aparezca la hora final que quiere terminar el cocinado.

Por ejemplo: 14:30

Los indicadores y se iluminan constantemente. Una vez que el horno se ponga en marcha se apagará la señal luminosa de fin de la operación.

3 Realice el resto de operaciones de puesta en marcha del aparato "Funcionamiento del Horno", de esta forma quedará programado.

En el ejemplo: 50 minutos antes de las 14:30 el horno se pondrá en marcha y a las 14:30 deja de funcionar automáticamente, y empezará a pitar. Para silenciar pulse el botón y pulse nuevamente en el mismo botón para que desaparezca el modo manual.

No olvide dejar el mando del horno a "0".

En caso de no estar presente, el pitido a partir de 2 horas deja de sonar y el horno sigue parado.

NOTA: Usted puede modificar la hora final y la duración aun estando ya el horno en marcha. Para ello, utilice los botones → y girando del botón

Le aconsejamos que antes de programar definitivamente la hora realice una prueba de programa.

Los programas se pueden borrar poniendo cualquiera de los botones → y en 0:00

La indicación de la temperatura se activa al insertar el sensor en la clavija (situada en el interior del horno, parte anterior superior izquierda).

Las temperaturas que se podrán elegir irán desde 30°C a 99°C

Una vez insertada la sonda aparecerá en la pantalla la temperatura de 60°C, el símbolo de la sonda y el indicador de temperatura se iluminará intermitentemente.

1. Pulse el botón de temperatura y gire el botón hasta que aparezca la temperatura deseada. Por ejemplo: 80°C. Al soltar el botón, se inicia el programa de temperatura. Realice el resto de operaciones de puesta en marcha del aparato "Funcionamiento del horno".

2. En la pantalla aparecerá la temperatura real detectada por el sensor (por ejemplo 50°C). Puede verse la temperatura preestablecida pulsando el botón de temperatura.

3. Una vez alcanzada la temperatura, el horno se para y suena un pitido. El valor de la temperatura se ilumina intermitentemente. A continuación extraiga la sonda (la indicación de la temperatura desaparecerá de la pantalla).

NOTAS: El sensor de asados se puede usar en todos los programas.

Para las temperaturas del sensor (ver tablas).

No utilizar otra sonda que no corresponda a este aparato.

FUNCIONAMIENTO DEL PROGRAMADOR

ELECTRÓNICO 3 BOTONES

AJUSTE DE RELOJ

1. Al instalar el horno o tras un corte de luz, la pantalla aparecerá las 12:00 y la señal luminosa de ① parpadeando. Y con los botones "-" "+" ponga la hora que desee. Por ejemplo las 13:30. Al cabo de unos segundos la señal luminosa se apagará. 2. Usted podrá ajustar la hora en cualquier momento. Para ello pulse el botón ① hasta lograr la señal luminosa de ① y a continuación ajuste la hora.

Una vez realizado el ajuste de reloj, realice el resto de operaciones de puesta en marcha "Funcionamiento del Horno".

Recuerde que el horno está funcionando sin programador, siendo usted quien pone fin al cocinado.

PROGRAMACIÓN PUESTA EN MARCHA EN EL MOMENTO

Usted quiere comenzar el cocinado, pero que pare automáticamente transcurrido el tiempo deseado.

1. Pulse el botón del centro y se encenderá la señal luminosa superior izquierda parpadeando, y con los botones "-" y "+" ponga el tiempo deseado. Por ejemplo: 50 minutos. 2. Una vez transcurrido el tiempo, el horno se para y empieza a pitar. Para silenciar, ponga el botón de sistemas en posición "0" y pulse cualquiera de los tres botones. 3. En caso de no estar presente, el pitido a partir de los 2 minutos deja de sonar, y el horno sigue parado. La señal luminosa quedará parpadeando.

No se olvide de realizar el resto de operaciones de puesta en marcha del aparato (Funcionamiento del Horno).

Usted no quiere comenzar ahora el cocinado, es muy temprano, pero tiene que salir de casa y quisiera que a la vuelta, el horno haya hecho su trabajo y dejado de funcionar automáticamente.

1. Pulse el botón del centro y se encenderá la señal luminosa superior izquierda parpadeando, y con los botones "-" y "+" ponga el tiempo de duración. Por ejemplo: 50 minutos. 2. Pulse el botón del centro dos veces, y se encenderá la señal luminosa inferior izquierda, parpadeando y con los botones "-" y "+" ponga la hora en que quiere terminar el cocinado. Por ejemplo: 14:30. Se quedarán los dos pilotos encendidos. 3. Realice el resto de operaciones de puesta en marcha del aparato "Funcionamiento del Horno", de esta forma quedará programada. En el ejemplo, 50 minutos antes de las 14:30 el horno se pondrá en marcha y a las 14:30 deja de funcionar automáticamente, comenzando a pitar. Para silenciar, ponga el botón de sistemas en posición "0" y pulse cualquiera de los tres botones. En caso de no estar presente, el pitido a partir de 2 minutos deja de sonar y el horno sigue apagado.

NOTA: Usted puede modificar la hora final y la duración aun estando ya el horno en marcha. Para ello, utilice el botón central ① en las distintas posiciones de → y →

Le aconsejamos que antes de programar definitivamente el horno, realice una programación de prueba.

UTILIZACIÓN DEL AVISADOR

Usted quiere utilizar el avisador tanto para el horno como para cualquier otro asunto.

Para su utilización actúe de la siguiente forma.

Pulse el botón del centro Ú hasta que se encienda el piloto superior derecho parpadeando, con los botones "-" y "+" ponga el tiempo deseado.

Por ejemplo: 30 minutos.

Una vez transcurrido el tiempo sonará un pitido, para silenciarlo pulse cualquier botón.

ASADOR ROTATIVO O GIRAPOLLOS

Para los hornos que tienen el selector de funciones de 4 posiciones, proceda como sigue:

1. Coloque el soporte del espadín en el escalón, como indican las figuras.

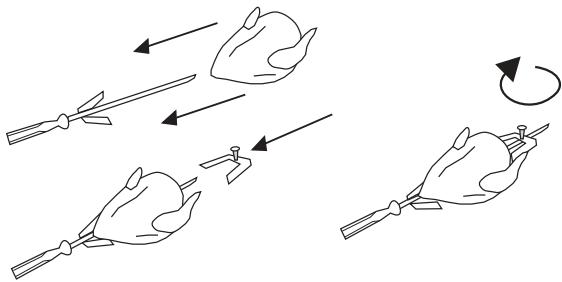

2. Inserte el alimento en el espadín y fíjelo por medio de las agujas corredizas.

3.

Introduzca el espadín en el orificio del fondo del horno y apoye el otro extremo en el soporte espadín. Coloque la bandeja en el primer escalón y desenrosque el mango del espadín para poder cerrar la puerta.

4.

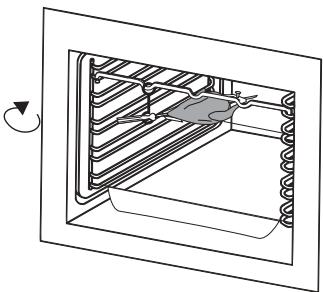

Ponga en marcha el programa de grill con asador rotativo, colocando el selector de temperatura a 200°C. IMPORTANTE: ¡Cierre siempre la puerta!

5.

Cuando termine el asado, vuelva a enroscar el mango en el espadín y extráigalo del horno. Suelte las agujas corredizas y saque el espadín del alimento.

ASADOR ROTATIVO O GIRAPOLLOS

Para los hornos que tienen el selector de sistemas de 8 posiciones, y lleven asador rotativo, proceda como sigue:

1. Coloque el enganche espadín "A" en el soporte espadín "B", según fig. 1, y a continuación colóquelo en el interior del horno según fig. 2.

2.

2 Inserte el alimento en el espadín y fíjelo por medio de las agujas corredizas

3 Introduzca el espadín en el orificio del fondo del horno y apoye el otro extremo en el soporte espadín. Coloque la bandeja en el primer escalón y desenrosque el mango del espadín para poder cerrar la puerta.

4 Ponga en marcha el programa de grill con asador rotativo, colocando el selector de temperatura a 200 °C. IMPORTANTE: Cierre siempre la puerta.

5 Cuando termine el asado, vuelva a enroscar el mango en el espadín y extráigalo del horno. Suelte las agujas corredizas y saque el espadín del alimento.

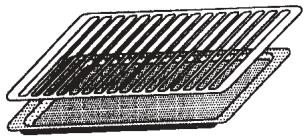

EXTRACCIÓN DE BANDEJAS DE ASADO

Si su horno dispone de extracción de bandejas, proceda como sigue:

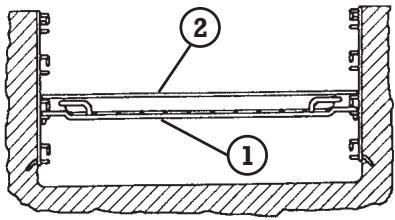

1 Introducir primeramente la parrilla portabandejas 1 hasta la posición de la figura.

2 A continuación, introducir la bandeja 2 en la parte superior de la parrilla 1, en la posición que se ve en la figura.

3 Introducir el conjunto en el interior del horno. Para sacar las bandejas una vez terminado el asado, extraiga hacia el exterior la parrilla portabandejas hasta que haga tope. Una vez allí, podrá hacer 2 operaciones según desee.

1.º Sacar la bandeja de la parrilla. 2.º Sacar todo el conjunto. Para ello, tendrá que levantar un poco la parrilla para salvar los topes, que hacen que no se pueda caer dicha parrilla.

4 El conjunto de la parrilla y bandeja se podrá poner en cualquiera de los niveles, teniendo en cuenta su posición según figura. 1.º Parrilla. 2.º Bandeja.

CONSEJOS PRÁCTICOS

Tome siempre como referencia las tablas de este libro para utilizar su horno. Incluso si quiere hacer una receta propia, un alimento similar le ayudará a elegir la función, la temperatura y la posición de la bandeja.

CONSULTAR TABLAS

Los tiempos de cocción son orientativos y serán algo mayores si el alimento va al horno directamente del frigorífico. También dependerán los tiempos de su gusto, es decir, de que el alimento se quiera poco o muy hecho.

TIEMPOS ORIENTATIVOS

Los alimentos de una pieza y gran tamaño requerirán algo más de tiempo. Las tablas están pensadas con cantidades como para 4 personas.

TABLAS PARA 4 PERSONAS

Utilice las temperaturas de las tablas. Una temperatura mayor de la indicada puede tener vahos y humos excesivos.

No coloque alimentos o recipientes directamente sobre la base del horno.

Utilice siempre la bandeja o rejilla.

Si su horno dispone de parrilla, utilícela junto con la bandeja para los asados y gratinados.

Es preferible precalentar 10 min. el horno, sobre todo con repostería y pescados.

CONSEJOS PRÁCTICOS

En repostería, para comprobar la masa de un pastel, pinche con un palillo en el centro. Si este sale sin masa adherida, estará a punto.

Si la masa queda hundida, utilice la próxima vez una temperatura 10° más baja.

-10°C

Si una tarta le sale más hecha por abajo, colóquela la próxima vez en un nivel más alto dentro del horno.

Y al revés, si se hace más por arriba, colóquela en un nivel más bajo.

En todo caso, utilice la próxima vez una temperatura algo menor.

-10°C

Con carnes y aves, una vez terminado el asado déjelo reposar entre 5 y 10 min., dentro del horno.

Utilice siempre el grill con la puerta del horno cerrada. Si el alimento no ocupa toda la bandeja, colóquelo en el centro.

Las aves salen bien doradas si se untan con grasa por el exterior.

TABLAS

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECALENTAR	ACCESORIO
ENTRADAS Y VERDURAS
Huevos gratinados		225°	5 min	3	NO
Canelones		200°	20 min	2	NO
Gratinado de coliflor		225°	10-12 min	1	S I
Patatas asadas		225°	45-50 min	2	NO
Pimientos asados		200°	30-35 min	2	NO
PESCADOS Y MARISCOS
Merluza asada		210°	15-18 min	1	S I
Bonito alorno		225°	10-15 min.	2	S I
Rape asado		250°	30-35 min	1	NO
Truchas		210°	12-14 min	2	S I
Besugo alorno		210°	25-30 min	2	S I
Lenguado		225°	6-10 min	2	S I
VARIOS
Pizza		200°	30-35 min	2	NO
Empanada de bonito		200°	25-30 min	2	S I
Pan		225°	25-30 min	3	S I
Magdalenas		200°	12-14 min	1	S I

TABLAS

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECALENTAR	SENSOR	ACCESORIO
CARNES Y AVES
Solomillo entero		175°	60-70 min	2	NO	60°-70°
Costillar de ternera		150°	90-110 min	2	NO
Cordero asado		175°	60-70 min	2	NO
Conejo en salsa		175°	45-55 min	1	NO
Rosbif a la inglesia		150°	70-80 min	2	NO
Rabo de buey estofado		200°	120-140 min	1	NO
Asado de cerdo 1Kg		150°	50-60 min	2	NO	80°
Pollo asado		200°	45-50 min	2	NO	85°-90°
Pavo asado		190°	140-160 min	1	NO	85°-90°
Pato a la naranja		210°	90-100 min	2	NO	85°-90°
Codornices asadas		225°	7-10 min	4	SI
POSTRES
Tarta de manzana		190°	40-45 min	3	NO
Peras al vino o compota		225°	45-50 min	1	NO
Flan		175°	30-35 min	1	NO
Souflé		200°	10-12 min	1	S I
Bizcocho de tarta		180°	30 min	1	S I
Manzanas asadas		175°	30-35 min	2	NO
Hojaldre		175°	30-35 min	2	S I

TABLAS

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECALENTAR	ACCESORIO
ENTRADAS Y VERDURAS
Huevos gratinados		250°	5 min	3	NO
Canelones		175°	30 min	2	NO
Paella		225°	35-40 min	1	NO
Gratinado de coliflor		225°	10-12 min	1	SI
Patatas asadas		225°	55-60 min	2	NO
Pimientos asados		200°	30-35 min	2	NO
PESCADOS Y MARISCOS
Merluza asada		225°	15-18 min	1	SI
Langostinos alorno		250°	5-7 min	5	SI
Bonito alorno		225°	15-18 min.	2	SI
Rape asado		200°	30-35 min	1	NO
Truchas		225°	10 min	2	SI
Besugo alorno		225°	25-30 min	2	SI
Lenguado		225°	8-10 min	2	SI
VARIOS
Pizza		200°	30-35 min	2	NO
Empanada de bonito		200°	30-35 min	2	SI
Pan		225°	25-30 min	3	SI
Magdalenas		200°	12-14 min	1	SI

TABLAS

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECA- LENTAR	SENSOR	ACCE- SORIO
CARNES Y AVES
Solomillo entero		175°	60-70 min	2	NO	60°-70°
Costillar de ternera		150°	90-110 min	2	NO
Cordero asado		175°	60-70 min	2	NO
Conejo en salsa		175°	50-60 min	1	NO
Rosbif a la inglesia		150°	70-80 min	2	NO
Rabo de buey estofado		175°	120-140 min	1	NO
Asado de cerdo 1Kg		150°	50-60 min	2	NO	80°
Hamburguesas		250°	7-10 min	4	SI
Salchichas		250°	5-7 min	4	SI
Pollo asado		175°	45-50 min	2	NO	85°-90°
Pavo asado		150°	140-160 min	1	NO	85°-90°
Pato a la naranja		175°	90-100 min	2	NO	85°-90°
Codornices asadas		250°	7-10 min	4	SI
POSTRES
Tarta de manzana		175°	30 min	3	NO
Peras al vino o compota		225°	50 min	1	NO
Flan		175°	30-35 min	1	NO
Souflé		200°	10-12 min	1	SI
Bizcocho de tarta		170°	30 min	1	SI
Manzanas asadas		175°	30-35 min	2	NO
Hojaldre		175°	30-35 min	2	SI

TABLAS

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECALENTAR
ENTRADAS Y VERDURAS
Huevos gratinados		250°	7-10 min	3	NO
Canelones		200°	30-35 min	2	NO
Paella		250°	35-40 min	1	NO
Gratinado de coliflor		250°	10-12 min	1	SI
Patatas asadas		250°	60-65 min	2	NO
Pimientos asados		250°	35-40 min	2	NO
PESCADOS Y MARISCOS
Merluza asada		250°	15-20 min	1	SI
Langostinos alorno		250°	8-10 min	5	SI
Bonito alorno		250°	15-18 min.	2	SI
Rape asado		250°	30-35 min	1	NO
Truchas		250°	14-16 min	2	SI
Besugo alorno		250°	25-30 min	2	SI
Lenguado		250°	8-10 min	2	SI
VARIOS
Pizza		225°	30-35 min	2	NO
Empanada de bonito		225°	30-35 min	2	SI
Pan		250°	25-30 min	3	SI
Magdalenas		225°	12-14 min	1	SI

TABLAS

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECALENTAR
CARNES Y AVES
Solomillo entero		200°	60-70 min	2	NO
Costillar de ternera		190°	90-110 min	2	NO
Cordero asado		210°	60-70 min	2	NO
Conejo en salsa		225°	60-70 min	1	NO
Rosbif a la inglesia		210°	80-90 min	2	NO
Rabo de buey estofado		215°	120-140 min	1	NO
Asado de cerdo 1Kg		175°	60-70 min	2	NO
Hamburguesas		250°	7-10 min	4	SI
Salchichas		250°	5-7 min	4	SI
Pollo asado		200°	45-50 min	2	NO
Pavo asado		190°	140-160 min	1	NO
Pato a la naranja		225°	90-100 min	2	NO
Codornices asadas		250°	9-12 min	4	SI
POSTRES
Tarta de manzana		190°	40 min	3	NO
Peras al vino o compota		250°	60-70 min	1	NO
Flan		200°	35-40 min	1	NO
Soufle		225°	10-12 min	1	SI
Bizcocho de tarta		180°	30 min	1	SI
Manzanas asadas		200°	30-35 min	2	NO
Hojaldre		200°	30-35 min	2	SI

DESCONGELACIÓN

Para descongelar ponga siempre el alimento sobre la parrilla en el nivel 2.

Si su selector de funciones tiene ocho posiciones utilice el programa de descongelación poniendo el selector de temperatura a 75°.

Si su selector de funciones tiene cinco posiciones utilice la referencia sin temperatura, es decir, poniendo el selector de temperatura en posición (●).

TABLA DE DESCONGELACIÓN

ALIMENTOS	PESO	TIEMPO	UNIDADES
CARNES
Redondo	1.000 grs.	90 min	1
Filetes de vacuno	400 grs.	20 min	4
Carne picada	1.000 grs.	60 min	1
Carne troceada	1.000 grs.	70 min	20
Pollo entero	1.200 grs.	70 min	1
Pollo troceado	1.200 grs.	40 min	20
Salchichas	500 gs.	25 min	12
Lomo en trozo	1.000 grs.	90 min	1
Lomo en filetes	450 grs.	40 min	8
PESCADOS
Colas de merluza	800 grs.	60 min	1
Filetes de merluza	480 grs.	20 min	4
Pescados pequeños (truchas salmonetes)	700 grs	30 min	4
Átún en rodajas	1.200 grs.	25 min	2
Langostinos	1.000 grs.	30 min	40
VARIOS
Toda clase de verduras	400 grs.	20 min
Pan, bollos, etc	250 grs.	10 min
Platos cocinados	500 grs.	30 min.

LIMPIEZA

No emplee nunca detergentes arenosos o abrasivos. Limpie el exterior del horno con un paño suave humedecido en agua jabonosa.

AGUA + JABÓN

Todos los paneles del interior del horno, salvo el inferior y el superior, están recubiertos de esmalte autolimpiante.

Estos paneles eliminan las pequeñas salpicaduras de grasa a lo largo de la cocción, sin necesidad de limpiar.

Puede que haya salpicaduras mayores que no desaparezcan de inmediato y para ello, después de retirar el asado, mantenga el horno a 250 °C durante media hora. (Durante esta operación evite que los niños se acerquen al horno).

Con todo, si el esmalte queda cubierto con grandes cantidades de grasa, será necesario limpiar los paneles. Para poder la limpieza manual, los paneles son desmontables pudiéndose limpiar bien en el lavavajillas o bien manualmente con agua caliente y una esponja no metálica.

Instrucciones para desmontar los paneles laterales:

1) Empuje la varilla superior de las guías hacia abajo hasta desengancharla. 2) Gire las guías como indica la figura y tire hacia afuera. Las guías quedarán sueltas. 3) Descuelgue el panel.

NOTA: No utilice sprays especiales para hornos

①

②

(3)

LIMPIEZA

Para poder la limpieza, también se puede desmontar la puerta. Siga escrupulosamente los siguientes pasos, de lo contrario puede provocar una avería.

Abra totalmente la puerta y gire los pestillos de las bisagras por completo.

2

Cierre la puerta suavemente hasta sentir un tope. A continuación, agarrando la puerta con las dos manos, tire hacia arriba y siga cerrando hasta extraer las bisagras de las ranuras. La puerta quedará abierta.

3

Para volver a montar la puerta, introduzca a fondo las bisagras en sus ranuras, como indican las figuras.

4

Abra la puerta hasta abajo y gire los pestillos hasta su posición original. La puerta estará montada.

QUÉ HACER SI...

El hora no funciona, ni se encienden los dígitos del programador. - Han saltado los fusibles. Conéctelos. - Saltan;nuevamente los fusibles.;Hay excessivos aparatos en marcha! - No haymania. Llame al Servicio Técnico.

El hora no funciona, y el programador está parpadeando en 0.00. - Probablye ha habido un corte de luz. Ajuste la hora en el programador y repita la puesta en marcha del hora.

La luz no funciona, awhile el hora está en marcha. - Probablye se ha fundido la lámpara. Con el hora frío desenrrosque la tulipa y bajo la bombilla, reemplazándola por otra. (Por precaución corte previamente el suministro de corriente).

La cucina se llena de humano proviniente del hora. - Cualquier horneado produce humos y vahos en mayor o menor medià. Esto es normal, sobre todo en los asados. Usted podrá minimizar这些东西 humos si reduce lacantidad de-grasa o liquidoañadido a la bandeja y adrías laproxima vez realiza el horneado a una temperatura algo menor. No utrice tem- peratures más altas a lasindicadas en las tablas. - La resistencia del grill pueda estar suejo de-grasa de un anterior asado. Alponer el grill en marcha, se quema esta grasa y sale bastante humo durante uno horas. Procure tener limpio el grill.

Si los consejos facultados no resuelven su problema, llama al Servicio Técnico Autorizzato. Este le pedirá una série de datos de su aparato que:tienen en la placar decharacteristicas o en la Tarjeta de Garantía. ApúntelosAquí这是我 para cuando lo necesite. N°SERIE: REFERENCIA: Con una buena información, el Servicio Técnico Podrá elegir los repuestos neces- sarios para solucionar su problema en la 1a visita. Ahorrará gastos al evitar varios desplazamente.

INSTALACIÓN

DESEMBALAJE

Retire cuidadosamente todos los elementos que protegen al aparato. También hay que retirar los dos soportes “A” que van en las dos partes del horno según figura.

HORNO CON MANDOS OCULTABLES PARA PLACA DE COCCIÓN

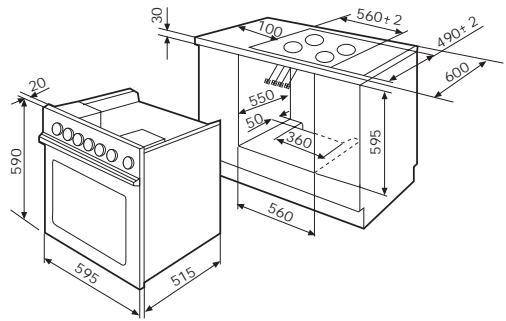

Las medidas del mueble son las de la figura. La placa de cocción debe instalarse previamente, dejándola desconectada hasta instalar el horno. (Ver manual de instrucciones de la placa).

Es muy importante respetar los huecos de aireación para el buen funcionamiento del horno.

INSTALACIÓN

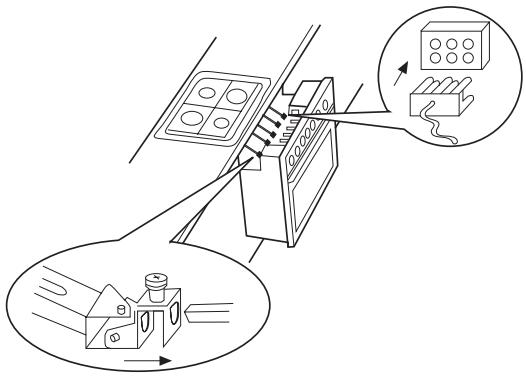

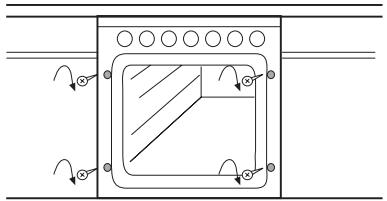

Levante los tirantes y el cable de la placa, e introduzca el horno en el mueble, dejando el hueco suficiente para alojar los tirantes en los pernos, atornillándolos, y el cable en su conector.

Empuje el horno a fondo, y sujételo al mueble con 4 tornillos. (En bolsa de accesorios del horno).

Introduzca después los mandos (En bolsa de accesorios del horno).

INSTALACIÓN

HORNO CON MANDOS FIJOS PARA PLACA DE COCCIÓN

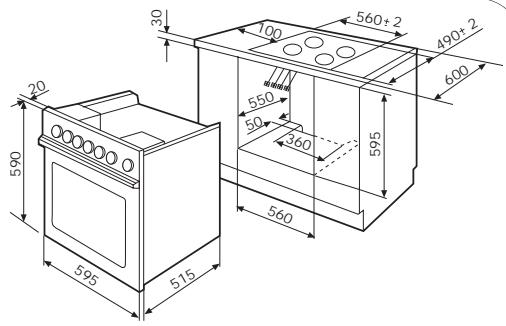

Las medidas del mueble son las de la figura.

La placa de cocción debe instalarse previamente, dejándola desconectada hasta instalar el horno.

(Ver manual de instrucciones de la placa).

Es muy importante respetar los huecos de aireación para el buen funcionamiento del horno.

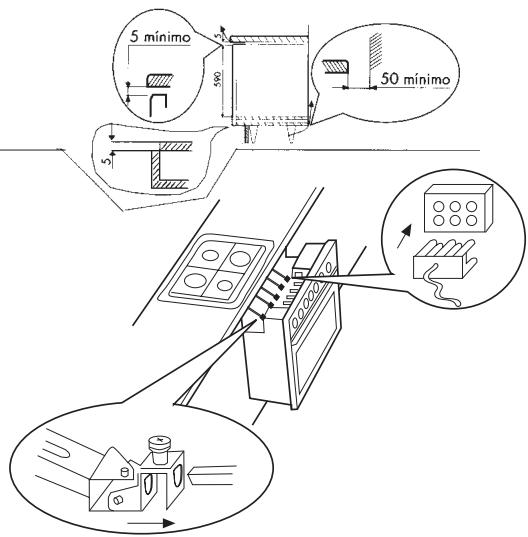

Levante los tirantes y el cable de la placa, e introduzca el horno en el mueble, dejando el hueco suficiente para alojar los tirantes en los pernos, atornillándolos, y el cable en su conector.

Empuje el horno a fondo, y sujételo al mueble con 4 tornillos. (En bolsa de accesorios del horno).

Coloque a presión los suplementos mando, según el tipo de bajo de calor (en bolsa accesorios de Horno-Placa o en ambos).

Y a continuación, los mandos (en bolsa accesorios del horno).

GAS

VITROCERÁMICA, ELÉCTRICA

OVAL/DOBLE

INDUCCIÓN

INDUCCIÓN PLUS

INSTALACIÓN

HORNO SIN MANDOS PARA PLACA DE COCCIÓN

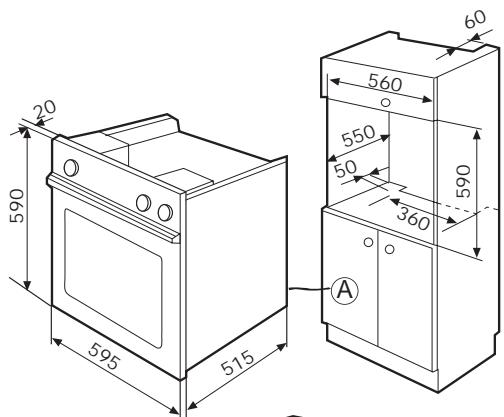

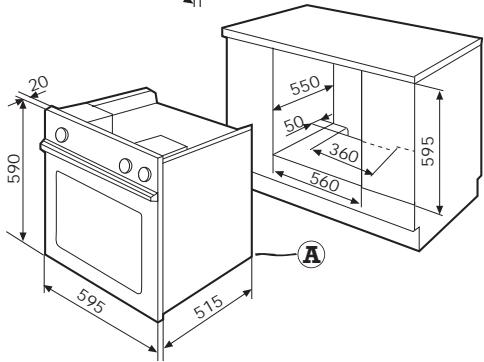

Las medidas de los huecos del mueble han de ser las de las figuras, según sea mueble alto o bajo.

Es muy importante respetar los huecos de aireación para el buen funcionamiento del horno.

La base de enchufe ha de tener una buena toma de tierra.

Se debe colocar un interruptor en un lugar accesible, para desconectar todas las fases, con un mínimo de 3 mm entre contactos.

Una vez enchufado, introduzca el horno en el hueco, cuidando de no dañar el cable en la parte superior del horno.

Sujete el horno al mueble con 4 tornillos (en la bolsa de accesorios del horno).

NOTA: Si desea instalar el horno sin módulo de encastre, adquiera el kit de montaje necesario, en él vendrán las instrucciones de instalación.

ESQUEMA ELÉCTRICO

ESQUEMA CONMUTADOR

COLOR VERDE-AMARILLO

= COLOR TEJA

COLOR AZUL

TERMINAL FASTON HEMBRA CON FUNDA

RELACIÓN EXISTENTE ENTRE LOS ESQUEMAS DE CONEXIONES DE LOS DIFERENTES CONMUTADORES

CONMUTADOR BOTAK	a-b-c-d-e-f
	1	2	3	4	5	6
CONMUTADOR DREFF	1a	2a	3a	4a	5a	6a
	1	2	3	4	5	6

COLOR VERDE-AMARILLO

---

---

TERMINAL FASTON HEMBRA CON FUNDA

ESQUEMA ELÉCTRICO

ESQUEMA CONMUTADOR ESQUEMA DE FUNCIONES

RELACIÓN EXISTENTE ENTRE LOS ESQUEMAS DE CONEXIONES DE LOS DIFERENTES CONMUTADORES

CONMUTADOR GOTAK	a-b-c-d-e					f
	1	2	3	4	5	6
CONMUTADOR ONEFF	1a	2a	3a	4a	5a	6a
	1	2	3	4	5	6

COLOR VERDE-AMARILLO COLOR TEJA COLOR AZUL

TERMINAL FASTON HEMBRA CON FUNDA

ESQUEMA ELÉCTRICO

ESQUEMA CONMUTADOR ESQUEMA DE FUNCIONES

ESQUEMA CONMUTADOR ESQUEMA DE FUNCIONES

ESQUEMA CONMUTADOR ESQUEMA DE FUNCIONES

POSICION	5e	5e-4e-3e-2e-1e
	6	5	4	3	2
0
1	X		X		X
2	X			X
3	X		X	X
4	X	X	X	X
5	X	X	X		X

RELACIÓN EXISTENTE ENTRE LOS ESQUEMAS DE CONEXIONES DE LOS DIFERENTES CONMUTADORES

CONMUTADOR GOTAK	a - b - c - d - e					f
	1	2	3	4	5	6
CONMUTADOR DREFF	1a	2a	3a	4a	5a	6a
	1	2	3	4	5	6

COLOR VERDE-AMARILLO

COLOR TEJA

COLOR AZUL

TERMINAL FASTON HEMBRA CON FUNDA

ESQUEMA ELÉCTRICO

ESQUEMA CONSULTOR

POSICION	1	2	3	4	5
0	1	1	1	1	1
1	1	1	1	1	1
2	1	1	1	1	1
3	1	1	1	1	1
4	1	1	1	1	1
5	1	1	1	1	1

ECUACIÓN DE FUNCIONES

CONHUTADOR SOTAK	8-D-C-d-e
	1 2 3 4 5 6
CONHUTADOR CREFF	1a 2a 3a 4a 5a 6a
	1 2 3 4 5 6

ESQUEMA ELÉCTRICO

ESQUEMA DE FUNCIONES

1

2

4

5

RELACIÓN EXISTENTE ENTRE LOS ESQUEMAS DE CONEXIONES DE LOS DIFERENTES CONMUTADORES

CONMUTADOR ...GOTAK	a-b-c-d-e-f					d	a
	1	2	3	4	5	6	c
CONMUTADOR DREFF	1a-2a-3a-4a-5a-6a-7a					8a
	1	2	3	4	5	6	7

COLOR VERDE-AMARILLO COLOR TEJA COLOR AZUL

TERMINAL FASTON HEMBRA CON FUNDA

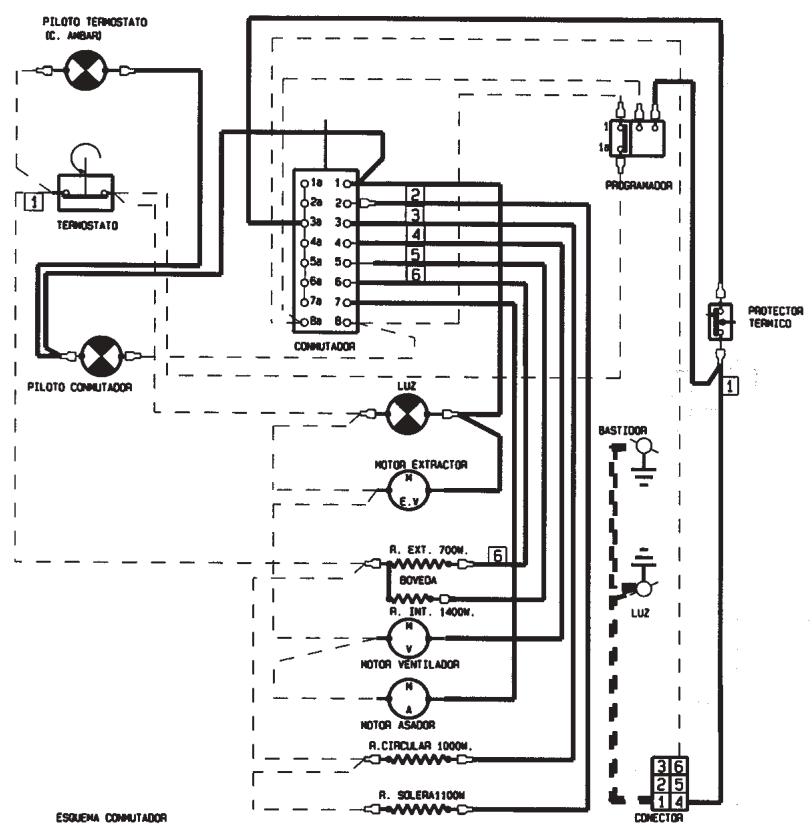

ESQUEMA ELÉCTRICO

RELACIÓN EXISTENTE ENTRE LOS ESQUEMAS DE CONEXIONES DE LOS DIFERENTES CONMUTADORES

CONMUTADOR GOTAK	a-b-c-d-e-f					d	a
	1	2	3	4	5	6	c
CONMUTADOR DREFF	1a-2a-3a-4a-5a-6a-7a						8a
	1	2	3	4	5	6	7

COLOR VERDE-AMARILLO

COLOR TEJA

COLOR AZUL

ESQUEMA ELÉCTRICO

ESQUEMA CONMUTADOR ESQUEMA DE FUNCIONES

RELACIÓN EXISTENTE ENTRE LOS ESQUEMAS DE CONEXIONES DE LOS DIFERENTES CONMUTADORES

CONMUTADOR GOTAK	a-b-c-d-e-f						d	a
	1	2	3	4	5	6	c	b
CONMUTADOR DREFF	1a-2a-3a-4a-5a-6a-7a						8a
	1	2	3	4	5	6	7	8

ESQUEMA ELÉCTRICO

ESQUEMA CONMUTADOR

1.- Rejilla 2.- Placa

CONSEJOS PRÁCTICOS

Funcionamiento del programador electrónico....153

Funcionamiento del programador con sensor de asados 159

Asador giratorio para pollos. 164

PROGRAMADOR (Según los modelos)

SELECTOR DE FUNCIONES

SELECTOR DE FUNCIONES

Con este mando Vd. podrá seleccionar la modalidad de calentamiento del horno. (Ver las tablas)

2 Recuerde que el horno estará funcionando sin Temporizador.

UTILIZACIÓN DEL DISPOSITIVO DE AVISO

El programador también ejerce la función de reloj.

AJUSTAR EL RELOJ

TEMPORIZADOR SIMPLE

UTILIZACIÓN DEL MANDO DE ALERTA

Retire cuidadosamente todos los elementos que protegen el aparato. También es necesario retirar los dos soportes “A”, situados en las dos partes del horno, según la figura.

HORNO CON MANDOS PARA PLACA DE COCCIÓN
