521P - Accesorios para cámaras MANFROTTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Control remoto con zoom para videocámara
Marca	Manfrotto
Modelo	521P
Compatibilidad	Panasonic AG-DVX100 y AG-DVC80 (conector REMOTE de 2,5 mm estéreo)
Fijación	Tubos cuadrados/rectangulares: 5 a 30 mm; tubos redondos: 12 a 35 mm de diámetro
Longitud del cable	90 cm (cable espiral)
Funciones principales	Zoom variable sin tirones, botón de grabación inicio/parada, enfoque manual (mediante anillo)
Alimentación	Desde la videocámara mediante conector REMOTE (5,3 V - 6 V)
Consumo eléctrico	Aproximadamente 0,07 W (máx.)
Temperatura de funcionamiento	-20 °C a +70 °C
Temperatura de almacenamiento	-30 °C a +80 °C
Humedad máxima	95 % (sin condensación)
Mantenimiento y limpieza	Utilizar un paño seco; evitar la humedad excesiva y las temperaturas elevadas
Seguridad	No conectar a otras tomas que no sean REMOTE; enchufar el cable al mando primero; no desconectar innecesariamente
Piezas de repuesto y reparabilidad	Cable extraíble fácil de reemplazar; no hay piezas de repuesto específicas listadas
Información general	Control remoto con zoom dedicado a los modelos Panasonic AG-DVX100 / AG-DVC80; indicador luminoso de grabación; dirección del zoom y enfoque ajustables

Preguntas frecuentes - 521P MANFROTTO

¿Cómo conectar el control remoto 521P a la videocámara?

Apague la videocámara, luego conecte el cable espiral al conector REMOTE (2,5 mm estéreo) de la videocámara. Encienda la videocámara. El control remoto estará entonces operativo.

¿Qué hacer si el indicador del control remoto no se enciende?

Verifique que el cable esté bien conectado a la videocámara y al control remoto. Si el indicador no se enciende en absoluto, puede haber un problema de alimentación. Si el indicador parpadea, verifique la conexión LANC (o REMOTE). Asegúrese de que la videocámara esté encendida.

¿El control remoto 521P funciona con todas las videocámaras?

No, está especialmente diseñada para las videocámaras Panasonic AG-DVX100 y AG-DVC80, equipadas con un conector REMOTE mini jack estéreo de 2,5 mm. No la conecte a otros conectores.

¿Cómo ajustar la dirección del zoom?

En el modelo 521P, la dirección del zoom no es ajustable mediante un procedimiento específico (a diferencia de los modelos 521 y 521PRO). Sin embargo, la rotación del anillo determina la dirección: gire a la derecha para teleobjetivo, a la izquierda para gran angular.

¿Cómo usar la función de enfoque manual?

El modelo 521P no tiene botones de enfoque dedicados; el enfoque se realiza manualmente mediante el anillo de zoom cuando la videocámara está en modo manual. Gire el anillo para ajustar la nitidez de los sujetos cercanos o lejanos (según la configuración de la videocámara).

¿Qué hacer si el zoom es entrecortado o no responde?

Verifique que la conexión sea correcta y que la videocámara esté en modo de grabación o espera. Asegúrese de que la compatibilidad sea buena (solo Panasonic AG-DVX100/DVC80). Si el problema persiste, el cable puede estar defectuoso; reemplácelo.

¿Cómo poner la videocámara en modo de espera con el control remoto?

El modelo 521P no tiene un botón de espera dedicado. Esta función está disponible en los modelos 521 y 521PRO. Para el 521P, use la videocámara directamente.

¿Cuáles son los riesgos si conecto el control remoto a un conector incorrecto?

Conectar el control remoto a un conector que no sea REMOTE (o LANC) puede dañar irreversiblemente el control remoto y/o la videocámara. No lo enchufe nunca en un conector no previsto para este fin.

¿Cómo limpiar el control remoto 521P?

Use un paño suave y seco para limpiar la superficie. Evite disolventes o agua. Protéjalo de la humedad excesiva y las temperaturas elevadas (por encima de 70 °C).

¿El control remoto 521P es resistente al agua?

Está diseñado para ser lo más resistente posible, pero no completamente. Evite usarlo bajo la lluvia o con humedad superior al 95 %. No lo exponga a temperaturas superiores a +70 °C.

MANUAL DE USUARIO 521P MANFROTTO

RESUMEN DISPOSITIVO 51-53

GUIA RAPIDA PARA LA PUESTA EN MARCHA . . . 54 - 56

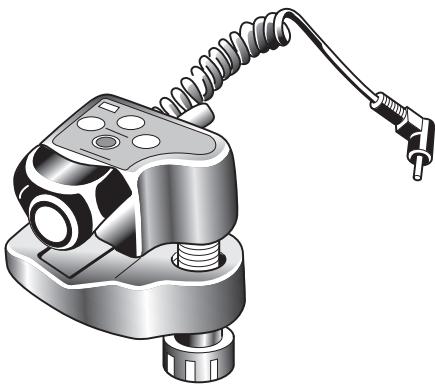

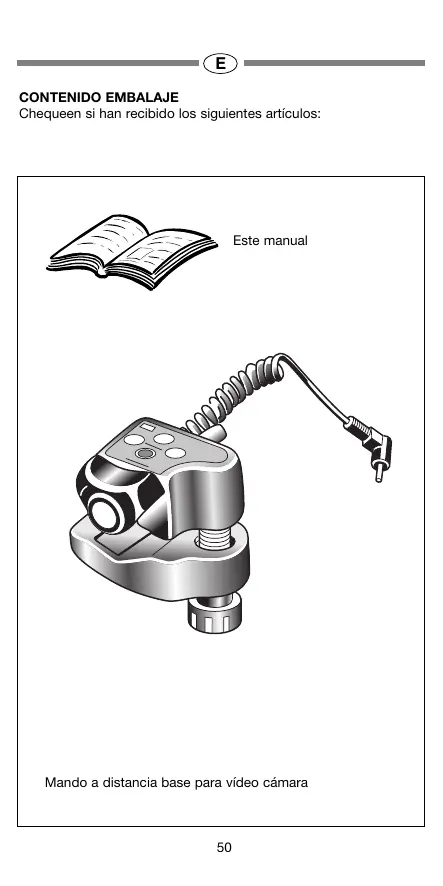

Chequeen si han recibido los siguientes articutos:

Este manual

Mando a distancia base para video-camera

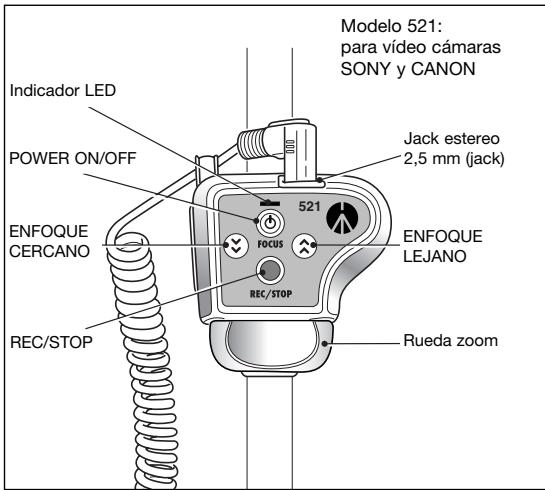

RESUMEN DISPOSITIVO -modelo 521

El mando a distancia es un sistemas de control remoto para video CAMERA y ha sido disnéado para funciona con todas las videos camareras con un jack estereo LANC de 2.5mm .

Characteristicas-modelo521

• Ocho step, zoom con velocidad variable ultra-precisa
• Modelo Pinza: tubo currado o rectangular con superficie planta: ancho 5 mm (0.19") - 30 mm (1.18")
• Modelo Pinza: tubo circular/caña/barra: dimetro desde12 mm (0.47") hasta 35 mm (1.38")
• Zoom con avance lento de sensibilitad
• Standby / Interruption On
• Botón de inicio/ final de grabación
• Enfoque lejano manual / cercano
• Dirección zoom adaptable
• Indicador LED
  90 cm de cable a espiral
• Señal grabación

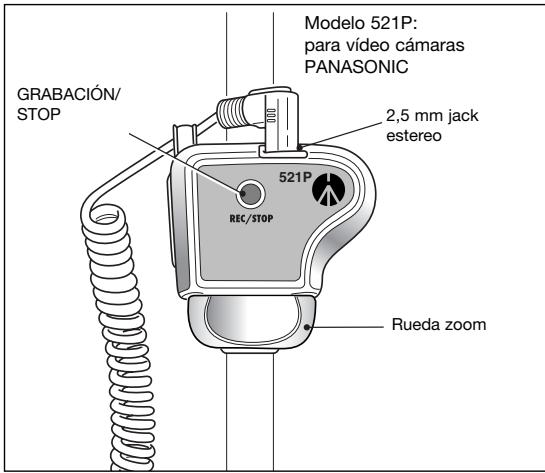

RESUMEN DISPOSITIVO -modelo 521P

El mando a distancia para zoom Panasonic ha sido diseñado para regular camcorders Panasonic AG-DVX100 y AG-DVC80.

Characteristicas-modelo521P

• Modelo Pinza: tubo cuadrado o rectangular con superficie planta: ancho 5 mm (0.19") - 30 mm (1.18")
• Modelo Pinza: tubo circular/caña/barra: dimetro desde12 mm (0.47") hasta 35 mm (1.38")
• 90 cm de cable a espiral

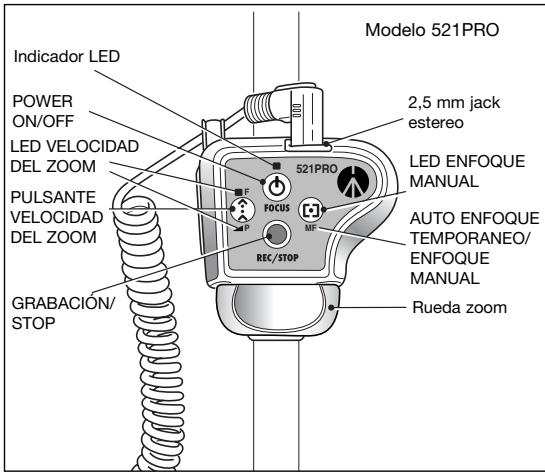

RESUMEN DISPOSITIVO -modelo 521PRO

El controller es una barra telescópica para todo tipo de videocamaras con jack LANC.

El controller ha sido disnado como control remoto autonomo para video caparas - no ha sido disnado para trabajo simultaneamente conthers mandos a distancia LANC.

Characteristicas-modelo521PRO

• Ocho step, zoom con velocidad variable ultra-precisa
• Zoom con avance lento de sensibilitidad
• Standby / Interruption On
• Botón Función Auto Enfoque
  Enfoque manual
• Modalidad limite velocidad enfoque adaptable
• Modalidad enfoque gradual o permanente
• Dirección zoom adaptable
• Dirección enfoque adaptable
• Indicador LED
  90 cm de cable a espiral
• Señal grabación

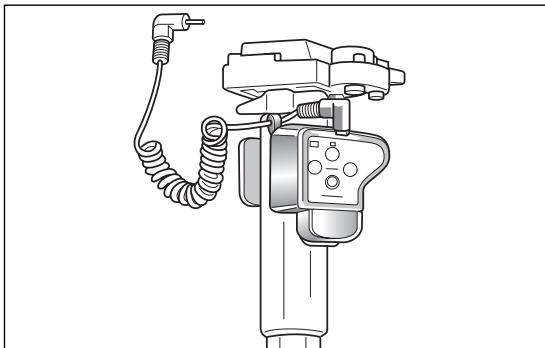

GUIA RAPIDA PARA LA PUESTA EN MARCHA

Conectar al soporte (tubo/caña/barra rectangular, circular, cuadrada)

Modelo Pinza: tubo cuadrado o rectangular con superficie plana: ancho 5 mm (0.19") - 30 mm (1.18")

Modelo pinza: tubo circular/caña/barra: diametro desde 12 mm (0.47") hasta 35 mm (1.38")

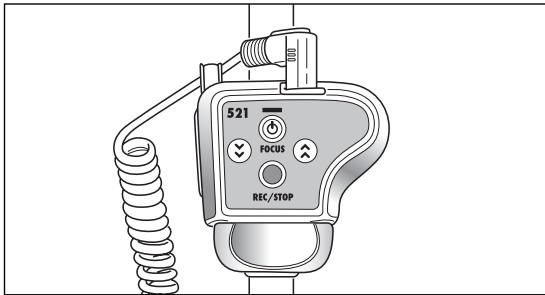

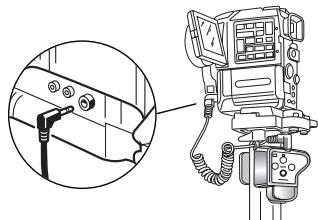

Conectar a la camarata

Notal!

Para evaporar movimientos accidentales bruscos del conductor de la camera, no separe NUNCA el cable del controller.

Modelo 521

1. Apaguen la camarata
2. Conecten la other extremidad del cable a la clavija LANC de la casa
3. Aprendan la CAMERA - ahora pueda empezar a usar el controller

Depues de haber prendido la CAMERA, el indicator LED del controller LANC debe quedar continuallyente encendido.

Si el indicator LED no prende significa que el alimentador del controltiene problemas. Si el indicator LED reflece significa que no hay ningun problema con el contacto del LANC.

En los dos casos, chequeen la connexion del cable LANC a la casa y al controller. El controller ha sido designado para funciona solo con videocármas con un estereo jack LANC de 2.5mm .

No conecten nunca el controller arialquier jack que no lleve el logotipo LANC.

'El controller y/o la CAMERA podrián querdar dañados permanece-mente!

El controller ha sido創造o como sistemas de control autonómo para videocármaras - no ha sido Diseño para funciona simultaneamente conothersistemasdecontrolLANC.

Modelo 521P

1. Apaguen la camarata
2. Conecten laOTHERA CLAVija REMOTO
3. Aprendan la CAMERA - ahoraAML pezmaz a utiliser el controller

El Control Remoto para zoom ha sido diseñado para funciona solo con videocámaras PANASONIC AG-DVX100 y AG-DVC80 que llevan un jack estereo de 2.5 mm marcado "CAM REMOTE". No connecten nunca el controller a otro jack. jEl controller y/o la cáma ra podrián quedar dáñados permanece!

Modelo 521PRO

1. Apaguen la camarata
2. Conecten la othera extremidad del cable a la clavija LANC
3. Aprendan laamera - ahora pueda empezar a usar el controller

After switching the camera on, the LANC controller LED indicator should light continuously. The last used zoom speed mode will be set - the current setup will be indicated by one of zoom speed LEDs. Si el indicator LED no prende significa que el alimentador del controller Tiene problemas. Si el indicator LED reuce cada dos seguidos significa que hay problemas con el el contacto del LANC. En los dos casos, chequeu la connexion del cable a la casa y al controller.

El controller has sido designado para funciona solo con videocármas con un estereo jack LANC de 2.5mm

No connecten nunca el controller arialquier jack que no lleve el logotipo LANC.

'El controller y/o la CAMERA podrian quedar dañados permanece-mente!

El controller ha sido創造o como sistemas de control autonómo para videocáscaras - no ha sido Diseño para funciona simultaneamente conothersistemasdecontrolLANC.

FUNCTIONAMIENTO -modelo 521 Zoom Progressive

Giren el mando a la derecha (u a la izquierda, según la direction del zoom) hacía el tele zoom. La velocidad del zoom es mayor siurrente y enfoque lejanó y enfoque cercano" hasta que se apague el indicator LED. Los botones deben permanecer presionados durante más de 3seguidos. La nuevo direccion del zoom quedaré registrada permanentemente en la memoria flash interna del controller y repuestos a cada apagamente.

Modo Standby

Apreten una sola vez el botón para poder la CAMERA en modalidad standby. Para regresar al normal configuracion presionen nuevomente el botón. No surgirá uno efecto en el configuracion de la CAMERA si presionaran este botón cuando laamera está apagada.

Enfoque cercano

Mantengan el botón presionado para que elazo se ajusta al los obetos cercanos. Funciona solo si la casa se enquiryra en modalidad bajo manual.

Enfoque lejano

Mantengan el botón apretado para que elazo se ajuste a los obetos lejanos. Funciona solo si la CAMERA se encontrartra en modalidad bajo manual.

REC/STOP

Inicio/Final de grabación

Para起初 la grabación presionen el botón una sola vez. Para terminar la grabación aprender新动能amente el botón. El indicator LED destellará cuando la CAMERA está grabando.

Giren el mando a lareshcha (u a la izquierda, segun la direccion del zoom) hacela tele zoom. La velocidad del zoom es mayor si augmentede angulo de rotacion del mando. Giren el mando a la izquierda (u a lareshcha seguna la direccion del zoom) hacela gran angular. La velocidad del zoom es mayor si augmentede angulo de rotacion del mando.

REC/STOP

Inicio/Final de grabación

Para起初 la grabación presionen el botón una sola vez. Para tener la grabación presionen-Newamente el botón.

NOTA: la possible utilización de las sistemas depende de la casa realizada, por exemple con la camera Sony Memory no es possible usar el "Botón de inizio/final grabación".

Escoger el modo limitacion velocidad zoom

Presionen el boton para la velocidad del zoom. El LED del modo velocidad tiene que encenderse sobre o bajo del boton que indica modalidad limite velocidad zoom.

Escoger el modo zoom

Para escoger entre los differentes modelos del zoom, presionen el botón para la velocidad. La prima vez, el LED "P" bajo el botón indica que está工作的 modalidad gradual (progressive) con el limitador de velocidad del zoom. P resinandolo una segunda vez, el LED "F" bajo el botón seguirá encendido y el LED

E

"P" se apagaráindicando que estaneworkando con la velocidad del zoom en en modalidad permanente con el limitador de velocidad del zoom. Presionandolo una tercera vez, los LED se apagaran indicando que estaneworkando en modalidad default mode - en modalidad de velocidad del zoom gradual y sin el limitador de velocidad.

Modo Zoom Gradual

Giren el mando a la derecha (o a la izquierda, depende de la direccion del zoom) hacía el tele zoom. La velocidad es mayor si el ángulo de rotación del mandourrenta. Si el LED "P" se encontrarca en on, la velocidad maximala depende de la velocidad del zoom fjada ante-riormente. Giren el mando a la izquierda (o a la derecha, depende de la direccion del zoom) hacía el tele zoom. La velocidad es mayor si el ángulo de rotación del mandourrenta. Si el LED "P" se encontrartra en on, la velocidad maximala depende de la velocidad del zoom fjada anteriorsmente.

Modo Zoom Permanente

Trabajen en este modo solo si el zoom se encuesta en modalidad permanente. Giren el mando a lareshedra (o a la izquierda,depende de la direccion del zoom) hacela tele zoom. La velocidad del zoom es siempre constante,limitada de la velocidad signalada por el LED.Si el LED "F" se encontrar en on,la velocidad maxima depende de la velocidad del zoom fjida anteiramente. Giren el mando a la izquierda (o a lareshedra,depende de la direccion del zoom) hacela gran angular. La velocidad del zoom es sempre constante,limitada de la velocidad signalada por el LED.Si el LED "F" se encontrar en on,la velocidad maxima depende de la velocidad del zoom fjida anteiramente.

Limite velocidad zoom habitual

Giren la rueda de zoom y el zoom con la velocidad que preferen. Presionen el boton de velocidad cuando utilizen el zoom y mantengalo presionado por aproximamente 1rogeno hasta que el LED se apague. La nuevo velocidad ha sido asi guardada en el micro controller interno de la memoria flash. Enquelquier momento coulden regressar a la velocidad inicial (Resetear botones velocidad zoom).

La reprogramacion de la velocidad habitual puede efectuarse sin limits (min. 1.000.000).

Resetearlimitevelicidadzoom

El bóton para la velocidad del zoom es programado a la velocidad más baja en cuantose compatible con el protocolo LANC. Para reactivar la velocidad inicial, no utilizen el zoom (suelten el mando del zoom) y presionen el bóton. Mantengalo presionado por approx. 1 segundo hasta que el LED se apague. El limite de velocidad fjado anteriorsmente quedaré guardado.

Dirección zoom habitual

Para携带 la direccion del zoom, apaguen el controller. Presionen el boton "Velocidad zoom" y sin soltarlo, enciendan el controller. Esperen que el Led Principal se prenda y se apague. Sueten el boton. El controller ahora peutearajar con la nuova direccion del zoom. toda la operation terminará más o menos en 6 segudios. La nuevo direccion ha sido asi guardada en el micro controller interno de la memoria flash y repuesta a cada apagamente.

Modo Standby

Presionen una sola vez el botón para poder la CAMERA en modalidad standby. Mientras la CAMERA se encontraría en el modo stanby, vuelvan a presionar el botón para regresar a su funciona bajo normal. No surgirá uno efecto en el funciona bajo de la CAMERA si presionaran este botón cuando la CAMERA está apagada

Focus Manual

Para poder el controller en el modo focus manual, presionen el boton. Cuando seccionen en esta modalidad, el "LED Focus Manual" se encontrarra en posicion on. Giren la rueda del zoom hacla la derecha del enfoque ceracano (direccion focus estandard) o enfoque lejano (direccion focus invertida). Giren la rueda del zoomacia la izquierda del enfoque ceracano (direccion focus estandard) o enfoque lejano (direccion focus invertida). Para partir de esta modalidad, vuelvan a presionar el boton. jNOTA! Con el modo focus, no pueden utilizing el zoom.

Para poder la CAMERA provisionalmente en modalidad Auto Focus, mantengan presióndo el boton por lo menos medio segundo. Apenas suelen lo boton, la CAMERA regresar en modalidad focus manual. Este boton no surge algo bajo efecto si la CAMERA ya trabaja en modalidad Auto Focus. Note:Esta referencia no trabajo con camcorder Canon XL1, XL1s y Sony VX1000.

Dirección focal habitual

ParaATTER la direccion del zoom,apaguen el controller.Presionen el boton Velocidad zoom" y sin soltarlo, enciendan el controller.Esperen que el Led Principal se prenda y se apague.Suelten el boton. El controller ahora peuteworkar conla newa direccion del focus.

Toda la operation terminará más o menos en 6 seguidos.

La nuevo direccion ha sido asi guardada en el micro controller interno de la memoria flash y repuesta a cada apagamente.

REC/STOP

Inicio/Final de grabación

Para起初 la grabación presionen el botón una sola vez. Para terminar la grabación aprender新动能amente el botón. El indicator LED destellará cuando la CAMERA está grabando.

PRECAUCIONES

Resistencia al agua

Nosotros tratamos de producir un controller lo más posible resistente al agua aunMaintiene un precojo bajo. De cualquier�性a es imposible garantizar una resistencia al agua del 100% bajo cualesca circuspectia y Vs. deben estar de utiliser el controller en conditiones atmosféricas desfavorables como lluvia y un nivel de humedad del 95% .

Altas temperatas

Eviten temperatas superiores a los +70^ - sobre todo no expongan el controller directamente al sol por ejemplo en el coque aparcido en un lugar asoleado.

Precauciones Electricas

El cable es el elemento del sitema electrico más frágil especialmente cuando expuesto a desgaste mecánico. Pues para poder usar para是多么 tiempo su controller y para permitir un "arreglo"essential barato hemos decidido consentirlesavianlarconformidad el cable. Deequalquiermanaperafitarmovimientosaccidentales del conector de camera,deben recordarsesiempre de introducir primeroel cableal controller.Si no esnecessary,les recomendamos no removele cable del controller.

ESPECIFICACIONES

Temperatura de funciona 20^ - +70^

Temperatura carga -30^ - +80^

Humedad (sin condensation) max. 95%

Modelo 521 – consumo de corriente 0,07 W (max)

Modelo 521 - fuente de alimentación desde la-camera 5,3V-6V

RENUNCIA

Las informaciones containidas en este documento estar susjetas aambiros sin previo aviso. El equipo Manfrotto no se hace carga de los posibles erreos presentes en este documento. LANC significa Local Application Control Bus System y es unamarca de fabrica SONY corp. AG DVX-100 y AG DVC-80 y Panasonic son margas de fabrica Matsuchita corp.
