Type de produit	Télécommande zoom pour caméscope
Marque	Manfrotto
Modèle	521P
Compatibilité	Panasonic AG-DVX100 et AG-DVC80 (prise REMOTE 2,5 mm stéréo)
Fixation	Tubes carrés/rectangulaires : 5 à 30 mm ; tubes ronds : 12 à 35 mm de diamètre
Longueur du câble	90 cm (câble spiralé)
Fonctions principales	Zoom variable sans à-coup, touche enregistrement marche/arrêt, mise au point manuelle (via couronne)
Alimentation	Par le caméscope via prise REMOTE (5,3 V - 6 V)
Consommation électrique	Environ 0,07 W (max)
Température de fonctionnement	-20 °C à +70 °C
Température de stockage	-30 °C à +80 °C
Humidité maximale	95 % (sans condensation)
Entretien et nettoyage	Utiliser un chiffon sec ; éviter l'humidité excessive et les températures élevées
Sécurité	Ne pas connecter à d'autres prises que REMOTE ; brancher le câble à la télécommande en premier ; ne pas débrancher inutilement
Pièces détachées et réparabilité	Câble amovible facile à remplacer ; pas de pièces détachées spécifiques listées
Informations générales	Télécommande zoom dédiée aux modèles Panasonic AG-DVX100 / AG-DVC80 ; voyant lumineux d'enregistrement ; direction du zoom et mise au point réglables

FOIRE AUX QUESTIONS - 521P MANFROTTO

Comment connecter la télécommande 521P au caméscope ?

Éteignez le caméscope, puis connectez le câble spiralé à la prise REMOTE (2,5 mm stéréo) du caméscope. Allumez le caméscope. La télécommande est alors opérationnelle.

Que faire si le voyant de la télécommande ne s'allume pas ?

Vérifiez que le câble est bien branché au caméscope et à la télécommande. Si le voyant ne s'allume pas du tout, il peut y avoir un problème d'alimentation. Si le voyant clignote, vérifiez la connexion LANC (ou REMOTE). Assurez-vous que le caméscope est allumé.

La télécommande 521P fonctionne-t-elle avec tous les caméscopes ?

Non, elle est spécialement conçue pour les caméscopes Panasonic AG-DVX100 et AG-DVC80, équipés d'une prise REMOTE mini-jack stéréo 2,5 mm. Ne la connectez pas à d'autres prises.

Comment ajuster la direction du zoom ?

Sur le modèle 521P, la direction du zoom n'est pas réglable via une procédure spécifique (contrairement aux modèles 521 et 521PRO). Cependant, la rotation de la couronne détermine le sens : tournez à droite pour téléobjectif, à gauche pour grand-angle.

Comment utiliser la fonction de mise au point manuelle ?

Le modèle 521P ne dispose pas de touches de mise au point dédiées ; la mise au point se fait manuellement via la couronne de zoom lorsque le caméscope est en mode manuel. Tournez la couronne pour ajuster la netteté des sujets proches ou éloignés (selon la configuration du caméscope).

Que faire si le zoom est saccadé ou ne répond pas ?

Vérifiez que la connexion est correcte et que le caméscope est en mode d'enregistrement ou de veille. Assurez-vous que la compatibilité est bonne (uniquement Panasonic AG-DVX100/DVC80). Si le problème persiste, le câble peut être défectueux ; remplacez-le.

Comment passer le caméscope en mode veille avec la télécommande ?

Le modèle 521P n'a pas de touche veille dédiée. Cette fonction est disponible sur les modèles 521 et 521PRO. Pour le 521P, utilisez le caméscope directement.

Quels sont les risques si je connecte la télécommande à une mauvaise prise ?

Connecter la télécommande à une prise autre que REMOTE (ou LANC) peut endommager irréversiblement la télécommande et/ou le caméscope. Ne branchez jamais sur une prise non prévue à cet effet.

Comment nettoyer la télécommande 521P ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les solvants ou l'eau. Protégez-la de l'humidité excessive et des températures élevées (au-dessus de 70°C).

La télécommande 521P est-elle étanche ?

Elle est conçue pour être aussi étanche que possible, mais pas totalement. Évitez de l'utiliser sous la pluie ou par humidité supérieure à 95 %. Ne l'exposez pas à des températures excédant +70°C.

MODE D'EMPLOI 521P MANFROTTO

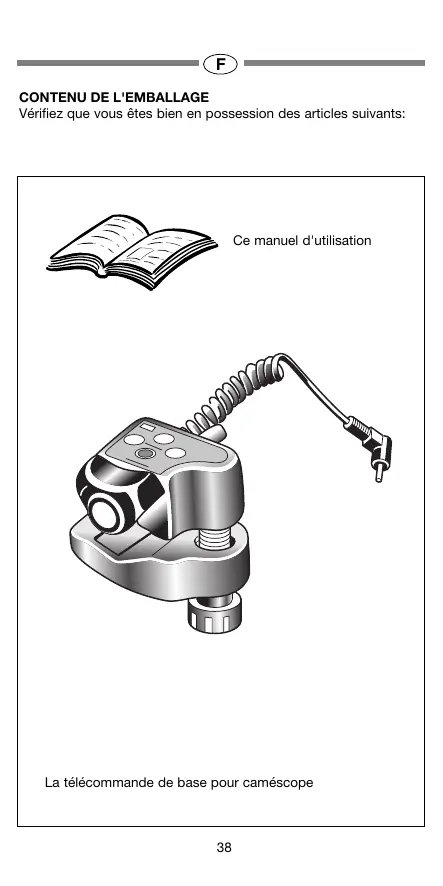

Vérifiez que vous êtes bien en possession des articles suivants :

Ce manuel d'utilisation

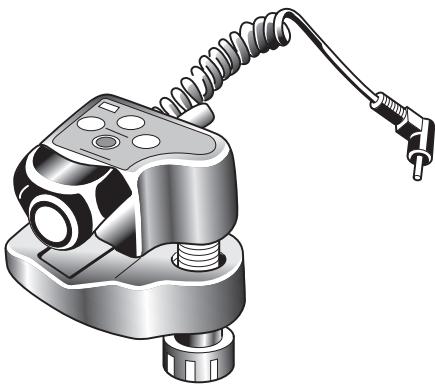

La télécommande de base pour camoscope

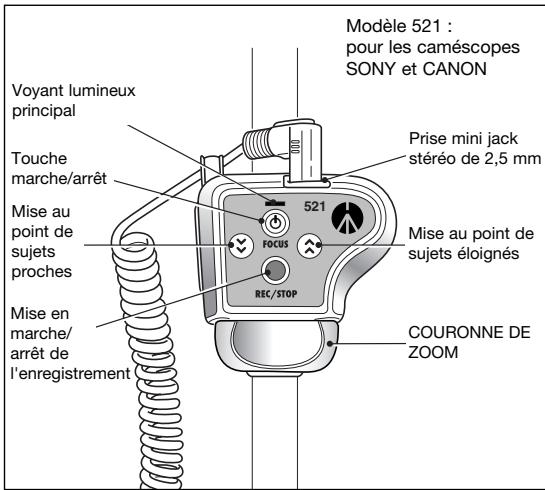

Vue d'ensemble de l'appareil - modèle 521

La télécommande est un système de télécommande conçu pour s'adapter à tous les camescopes équipés d'une prise LANC mini jack stéréo de 2,5 mm.

Caractéristiques - modèle 521

• Zoom à 8 paliers de vitesses variables, très précis. Fixation sur tubes carrés ou rectangulaires d'une hauteur de 5 mm (0,19") à 30 mm (1,18").
• Fixation sur tubes ou barres ronds de 12 mm (0,47") à 35 mm (1,38") de diamètre.
• Progression constante de la vitesse du zoom
• Touche Veille/Marche
• Touche mise en marche/arrêt de l'enregistrement
• Mise au point manuelle de sujets proches et éloignés
• Choix de la direction du zoom. Voyant lumineux principal. Câble spiralé 90 cm.
• Indication d'enregistrement

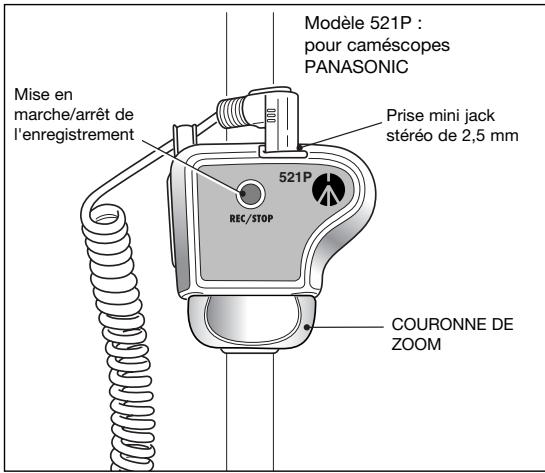

Vue d'ensemble de l'appareil - Modèle 521P

La télécommande zoom Panasonic est conçue pour fonctionner avec les caméscopes Panasonic AG-DVX100 et AG-DVC80.

Caractéristiques - modèle 521P

Vitesse de zoom variable sans à-coup. Fixation sur tubes carrés ou rectangulaires d'une hauteur de 5 mm (0,19") à 30 mm (1,18"). Fixation sur tubes ou barres ronds de 12 mm (0,47") à 35 mm (1,38") de diamètre. Touche mise en marche/arrêt de l'enregistrement. Câble spirale 90 cm.

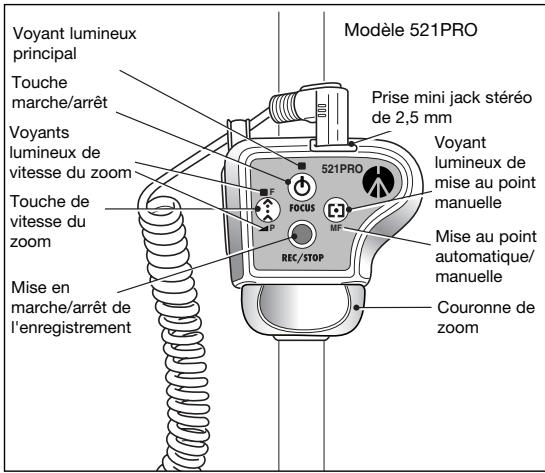

Vue d'ensemble de l'appareil - Modèle 521PRO

Cette télécommande intégrée à un levier panoramique s'adapte à tous les caméscopes équipés d'une prise LANC.

Elle est conçue comme un système de contrôle indépendant pour caméscope - elle ne peut agir sur plusieurs systèmes de contrôle LANC en même temps.

Caractéristiques - modèle 521PRO

• Zoom à 8 paliers de vitesses, variables et très précises.
• Progression constante de la vitesse du zoom.
• Touche Veille/Marche
• Fonction mise au point automatique
• Mise au point manuelle. Mode de vitesse du zoom réglable. Mode de zoom progressif ou fixe.
• Direction du zoom réglable
• Direction de la mise au point réglable. Voyant lumineux principal. Câble spiralé 90 cm.
• Indication d'enregistrement

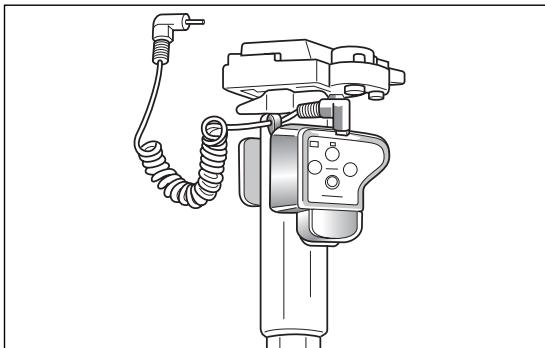

Guide de présentation rapide

Fixation à un support (carré, rectangulaire, tube, barre ronde).

Fixation sur tubes carrés ou rectangulaires d'une hauteur de 5 mm (0,19") à 30 mm (1,18").

Fixation sur tubes ou barres ronds de 12 mm (0,47") à 35 mm (1,38") de diamètre.

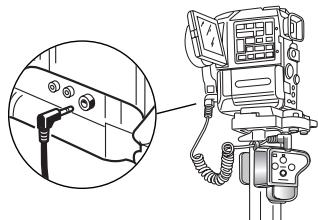

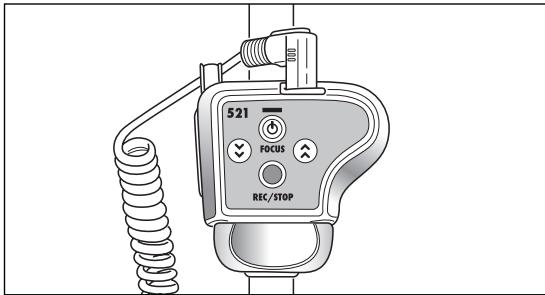

Connexion au caméscope

Remarque :

Afin d'éviter tout court-circuit accidentel au niveau du connecteur LANC du caméscope, ne débranchez JAMAIS le câble de la télécommande.

Modèle 521 :

1. Éteignez le caméscope.
2. Connectez l'autre extrémité du câble à la prise LANC du caméscope.
3. Allumez le caméscope. Vous pouvez à présent utiliser la télécommande.

Une fois le caméscope mis en marche, le de la télécommande LANC doit s'allumer et rester allumé.

Si le ne s'allume pas du tout, il existe un problème d'alimentation de la télécommande. Si le clignote, il existe un problème au niveau du branchement LANC. Dans les deux cas, vérifiez les connexions du câble LANC au niveau du caméscope et de la télécommande. La télécommande LANC est conçue pour s'adapter uniquement aux appareils vidéo équipés d'une prise mini jack LANC stéréo de 2,5 mm.

Ne connectez jamais votre télécommande LANC à une autre prise que celle portant le logo LANC. Cela pourrait endommager la télécommande et/ou le caméscope de manière irréversible.

La télécommande LANC est conçue comme un système de contrôle indépendant pour caméscope - elle ne peut agir sur plusieurs systèmes de contrôle LANC en même temps.

Modèle 521P :

1. Éteignez le caméscope.
2. Connectez l'autre extrémité du câble à la prise REMOTE (TÉLÉCOMMANDE) du caméscope.
3. Allumez le caméscope. Vous pouvez à présent utiliser la télécommande.

La télécommande zoom est conçue pour s'adapter uniquement aux appareils vidéo PANASONIC AG-DVX100 et AG-DVC80, équipés d'une prise mini jack stéréo de 2,5 mm signalée par l'inscription "CAM REMOTE". Ne connectez jamais votre télécommande à une autre prise. Cela pourrait endommager la télécommande et/ou le caméscope de manière irréversible.

Modèle 521PRO

1. Éteignez le caméscope.
2. Connectez l'autre extrémité du câble à la prise LANC du caméscope.
3. Allumez le caméscope - vous pouvez à présent utiliser la télécommande.

Une fois le caméscope mis en marche, le de la télécommande doit s'allumer et rester allumé. Le dernier mode de vitesse de zoom utilisé est restauré à l'allumage et l'un des voyants lumineux de vitesse du zoom indique la vitesse définie en question. Si le ne s'allume pas du tout, il existe un problème d'alimentation de la télécommande.

Si le clignote toutes les deux secondes, il existe un problème au niveau du branchement LANC.

Dans les deux cas, vérifiez les connexions du câble au niveau du caméscope et de la télécommande. La télécommande est conçue pour s'adapter uniquement aux appareils vidéo équipés d'une prise mini-jack LANC stéréo de 2,5 mm.

Ne connectez jamais votre télécommande à une autre prise que celle portant le logo LANC. Cela pourrait endommager la télécommande et/ou le caméscope de manière irréversible !

La télécommande est conçue comme un système de contrôle indépendant pour caméscopes - elle ne peut agir sur plusieurs systèmes de contrôle LANC en même temps.

Zoom en mode progressif

Tournez la couronne vers la droite (ou la gauch télé.

Tournez la couronne vers la gauche (ou la droit large.

Plus vous tournez la couronne, plus la vitesse du zoom est rapide.

Réglage de la direction du zoom

Pour inverser la direction du zoom, maintenez les touches de mise au point de sujets éloignés et de mise au point de sujets proches enfoncées simultanément jusqu'à ce que le voyant lumineux principal s'éteigne.

Vous devez maintenir ces touches enfoncées pendant au moins 3 secondes.

La nouvelle direction du zoom restera sauvegardée dans la mémoire flash interne de la télécommande et sera restaurée chaque fois que le caméscope sera éteint.

Mode veille

Appuyez une fois sur cette touche pour mettre le caméoscope en mode veille.

Une fois en mode veille, appuyez de nouveau sur la touche pour revenir en mode de fonctionnement normal.

Si vous appuyez sur cette touche alors que le caméscope est éteint, cela n'aura aucun effet sur le fonctionnement de l'appareil.

Mise au point de sujets proches

Maintenez la touche enfoncée afin de régler la m .

Fonctionne uniquement si le caméscope est en mode mise au point manuelle.

Mise au point de sujets éloignés

Maintenez la touche enfoncée afin de régler la m .

Fonctionne uniquement si le caméscope est en mode mise au point manuelle.

Mise en marche/arrêt de l'enregistrement

Appuyez une fois sur cette touche pour démarrer l'enregistrement.

Appuyez de nouveau sur cette touche pour arrêter l'enregistrement.

Le voyant lumineux clignote en cours d'enregistrement.

Zoom en mode progressif

Tournez la couronne vers la droite (ou la gauch télé.

Plus vous tournez la couronne, plus la vitesse du zoom est rapide. Tournez la couronne vers la gauche (ou la droit large.

Mise en marche/arrêt de l'enregistrement

Appuyez une fois sur cette touche pour démarrer l'enregistrement.

Appuyez de nouveau sur cette touche pour arrêter l'enregistrement.

Fonctionnement - Modèle 521PRO

Remarque : Selon le mode de fonctionnement du caméscope utilisé, toutes les fonctions ne seront peut-être pas disponibles (par exemple, si vous utilisez le mode Mémoire des caméscopes Sony, vous ne pourrez pas utiliser les fonctions de mise en marche et d'arrêt de l'enregistrement).

Sélection du mode de vitesse du zoom

Appuyez sur la touche de vitesse du zoom. Le voyant lumineux du mode de zoom s'allume en dessous ou au-dessus de la touche correspondant à la vitesse sélectionnée, indiquant la limite de vitesse actuelle du zoom.

Sélection du mode de zoom

Pour sélectionner un mode de zoom, appuyez sur la touche de vitesse du zoom. Lorsque vous appuyez sur cette touche pour la première fois, le voyant lumineux "P", situé en dessous de celle-ci, s'allume. Cela indique que le mode progressif, avec limite de la vitesse du zoom, est enclenché. Lorsque vous appuyez à nouveau sur cette touche, le voyant lumineux "P" s'éteint et le voyant "F", situé cette fois au-dessus, s'allume. Cela indique que le mode fixe, avec limite de la vitesse du zoom, est enclenché. Lorsque vous appuyez une troisième fois sur cette touche, les voyants s'éteignent : vous travaillez désormais en mode progressif par défaut, sans limite de vitesse du zoom.

Zoom en mode progressif

Tournez la couronne vers la droite (ou la gauche, selon la direction du zoom) pour réaliser un zoom télé définie.

Tournez la couronne vers la gauche (ou la droite, selon la direction du zoom) pour réaliser un zoom large définie.

Zoom en mode fixe

Fonctionne uniquement si le mode fixe est sélectionné.

Tournez la couronne vers la droite (ou la gauche, selon la direction du zoom) pour réaliser un zoom télé. La vitesse du zoom reste constante et est limitée à la vitesse prédéfinie indiquée par le voyant lumineux. Si le voyant "F" est allumé, la vitesse de zoom est limitée à la vitesse prédéfinie.

Tournez la couronne vers la gauche (ou la droite, selon la direction du zoom) pour réaliser un zoom large. La vitesse du zoom reste constante et est limitée à la vitesse prédéfinie indiquée par le voyant lumineux. Si le voyant "F" est allumé, la vitesse de zoom est limitée à la vitesse prédéfinie.

Réglage de la limite de vitesse du zoom

Tournez la couronne du zoom et zoomez à la vitesse que vous préférez. Appuyez sur la touche de vitesse du zoom. Tout en zoomant, maintenez-la enfoncée pendant environ 1 seconde, jusqu'à ce que le voyant lumineux s'éteigne. La nouvelle limite de vitesse sera sauvegardée dans la mémoire flash interne de la micro-télécommande et sera restaurée chaque fois que vous éteindrez le caméscope.

Vous pouvez toujours réinitialiser la vitesse du zoom selon les paramètres de base (voir Réinitialisation des touches de vitesse du zoom). La reprogrammation de la vitesse peut être effectuée un nombre presque illimité de fois (min. 1 000 000 fois).

Réinitialisation de la limite de vitesse du zoom

La touche de vitesse du zoom est pré-réglée à la vitesse la plus lente possible avec le protocole LANC.

Pour la réinitialiser aux paramètres de base, arrêtez le zoom (relâchez la couronne du zoom) et appuyez sur cette touche. Maintenez la touche enfoncée pendant environ 1 seconde, jusqu'à ce que le voyant lumineux correspondant s'éteigne. La limite de vitesse prédéfinie est restaurée.

Réglage de la direction du zoom

Pour inverser la direction du zoom, éteignez la télécommande. Appuyez sur la touche de vitesse du zoom et maintenez-la enfoncée pendant que vous rallumez la télécommande. Attendez que le voyant principal s'allume. Relâchez la touche. La télécommande fonctionnera désormais avec une nouvelle direction de zoom. Cette opération ne nécessite que 6 secondes.

La nouvelle direction du zoom restera sauvegardée dans la mémoire flash interne de la télécommande et sera restaurée chaque fois que le caméscope sera éteint.

Mode veille

Appuyez une fois sur cette touche pour mettre le caméscope en mode veille. Une fois en mode veille, appuyez de nouveau sur la touche pour revenir en mode de fonctionnement normal. Si vous appuyez sur cette touche alors que le caméscope est éteint, cela n'aura aucun effet sur le fonctionnement de l'appareil.

Mise au point manuelle

Appuyez sur cette touche pour passer en mode mise au point manuelle. Lorsque ce mode est activé, le voyant de mise au point manuelle s'allume. Tournez la couronne de zoom vers la droite pour la mise au point des sujets proches (direction de mise au point classique) ou des sujets éloignés (direction de mise au point inversée). Tournez la couronne de zoom vers la gauche pour la mise au point de sujets éloignés (direction de mise au point classique) ou de sujets proches (direction de mise au point inversée). Pour quitter ce mode, appuyez de nouveau sur la touche.

Remarque : Vous ne pouvez pas zoomer en mode mise au point.

Mise au point automatique

Maintenez la touche enfoncée pendant un instant afin de passer l'appareil provisoirement en mode mise au point automatique. Dès que vous relâchez la touche, le caméscope revient en mode mise au point manuelle. Cette fonction n'a pas d'effet si le caméscope est déjà en mode mise au point automatique.

Remarque : cette fonction n'est pas compatible avec les caméscopes Canon XL1, XL1s et Sony VX1000.

Réglage de la direction de la mise au point

Pour inverser , éteignez la télécommande. Appuyez sur la touche de mise au point automatique et maintenez-la enfoncée pendant que vous allumez la télécommande. Attendez que le voyant principal s'allume. Relâchez la touche. La télécommande fonctionnera désormais avec une nouvelle direction de mise au point. Cette opération ne nécessite que 6 secondes. La nouvelle direction de la mise au point restera sauvegardée dans la mémoire flash interne de la télécommande et sera restaurée chaque fois que le caméscope sera éteint.

Appuyez une fois sur cette touche pour démarrer l'enregistrement. Appuyez de nouveau sur cette touche pour arrêter l'enregistrement.

Le voyant lumineux clignote en cours d'enregistrement.

Précautions d'emploi - Étanchéité

Nous nous sommes attachés à rendre la télécommande la plus étanche possible sans que cela ne se répercute sur le prix.

Toutefois, nous ne pouvons garantir une étanchéité à 100% en toutes circonstances. Il est donc préférable d'éviter d'utiliser la télécommande sous la pluie ou si le niveau d'humidité ambiante est supérieur à 95%.

Hautes températures

Évitez les températures excédant +70°C - ne laissez jamais la télécommande à une exposition directe aux rayons du soleil (par exemple, dans une voiture garée en plein soleil).

Précautions électriques

Le câble est toujours l'un des éléments les plus fragiles des systèmes électroniques, en particulier lorsqu'il est exposé à une usure d'ordre mécanique.

Par conséquent, pour optimiser la durée de vie de votre télécommande et limiter le coût des réparations de base, nous avons opté pour un câble amovible et donc facile à remplacer.

Cependant, afin d'éviter tout court-circuit accidentel au niveau de la connexion LANC du caméscope, vous devez toujours brancher le câble à la télécommande en premier.

Nous vous conseillons de ne pas débrancher le câble de la télécommande, sauf si cela est nécessaire.

Spécifications de fonctionnement

Températures de fonctionnement -20°C à +70°C

Températures de stockage : -30 °C à +80 °C

Taux d'humidité (sans condensation) 95% max.

Modèle 521 - consommation électrique 0,07 W (max)

Modèle 521 - alimentation du caméroscope 5,3 V - 6 V

Avis de non-responsabilité

Les informations contenues dans la présente notice d'utilisation peuvent être sujettes à modification sans avis préalable.

Manfrotto ne pose aucune garantie et ne saurait être tenu responsable des erreurs quant aux ce document.

LANC signifie Local Application Control Bus System et est une marque de SONY Corp.

AG DVX-100, AG DVC-80 et le nom Panasonic sont des marques de Matsushita Corp.
