| Tipo di prodotto | Telecomando zoom per videocamera |
| Marca | Manfrotto |
| Modello | 521P |
| Compatibilità | Panasonic AG-DVX100 e AG-DVC80 (presa REMOTE 2,5 mm stereo) |
| Fissaggio | Tubi quadrati/rettangolari: 5-30 mm; tubi tondi: 12-35 mm di diametro |
| Lunghezza del cavo | 90 cm (cavo spiralato) |
| Funzioni principali | Zoom variabile senza scatti, tasto registrazione avvio/arresto, messa a fuoco manuale (tramite corona) |
| Alimentazione | Dal videocamera tramite presa REMOTE (5,3 V - 6 V) |
| Consumo elettrico | Circa 0,07 W (max) |
| Temperatura di funzionamento | Da -20 °C a +70 °C |
| Temperatura di stoccaggio | Da -30 °C a +80 °C |
| Umidità massima | 95% (senza condensa) |
| Manutenzione e pulizia | Utilizzare un panno asciutto; evitare umidità eccessiva e temperature elevate |
| Sicurezza | Non collegare a prese diverse da REMOTE; collegare prima il cavo al telecomando; non scollegare inutilmente |
| Ricambi e riparabilità | Cavo removibile facile da sostituire; nessun ricambio specifico elencato |
| Informazioni generali | Telecomando zoom dedicato ai modelli Panasonic AG-DVX100/AG-DVC80; spia luminosa di registrazione; direzione dello zoom e messa a fuoco regolabili |
Domande frequenti - 521P MANFROTTO
Domande degli utenti su 521P MANFROTTO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Accessori per fotocamere in formato PDF gratuitamente! Trova il tuo manuale 521P - MANFROTTO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 521P del marchio MANFROTTO.
MANUALE UTENTE 521P MANFROTTO
DESCRIZIONE DEL PRODOTTO 15-17
GUIDA RAPIDA ALL'USO. 18-20

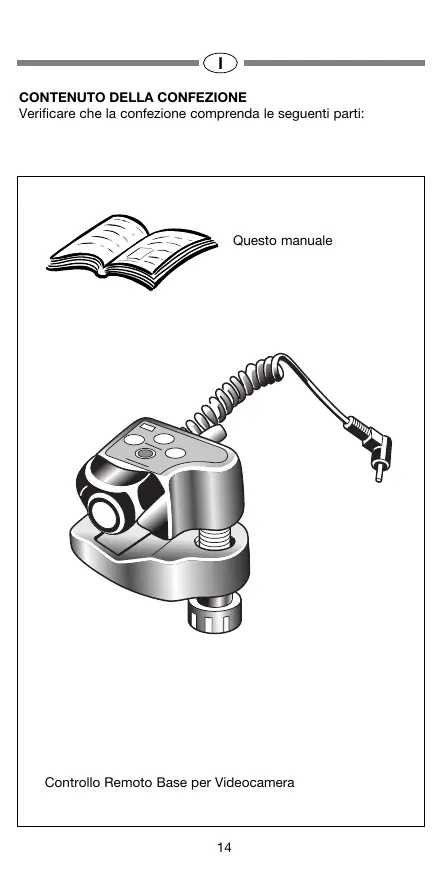

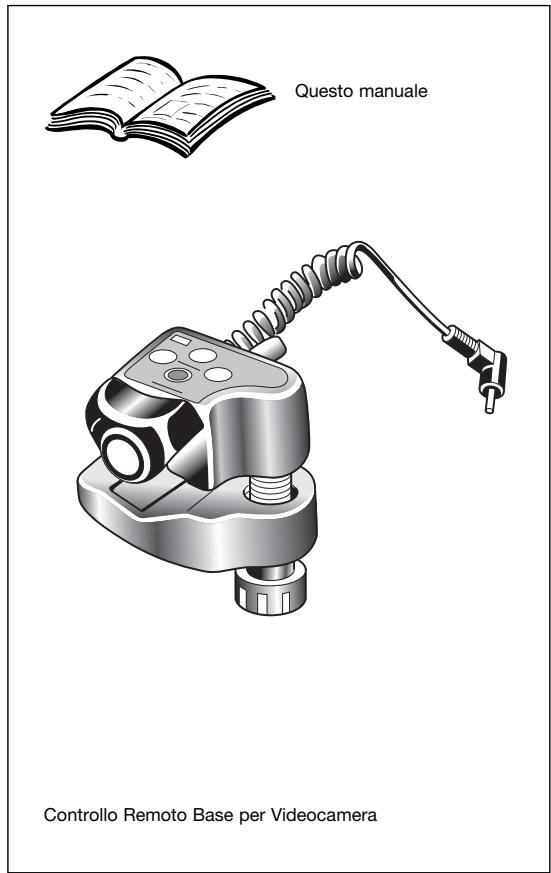

CONTENUTO DELLA CONFEZIONE
Verificare che la confezione comprende le seguenti parti:

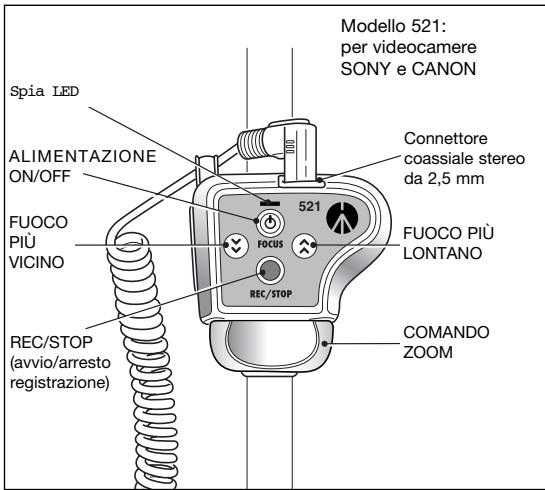

DESCRIZIONE DEL PRODOTTO - modello 521
Il controlled remoto è unystemi di controllo remoto della videocamera progettato per funzioniare con tutte le videocamere che dispongono del connettore coassiale stereo LANC 1da 2,5mm
Caratteristica -modello 521
- Zoom a velocità variabile ultraprecioso a 8 passi
- Campo di regolazione: tubi a sezione quadrata o rettangolare o superfici piatte: da 5mm a 30mm di altezza
- Campo di regolazione: tubi/conduiture/leve a sezione tonda: da 12mm a 35mm di diametro
- Regolazione dolce e progressiva della velocità dello zoom
- Commutatore Standby / On (Pausa/Acceso)
- Pulsante start/stop registrazione
- Messa a fuoco manuale lontano / vicino
- Senso di rotazione dello zoom personalizzabile
Spia LED - Cavo spiralato da 90 cm
- Spia registrazione in corso

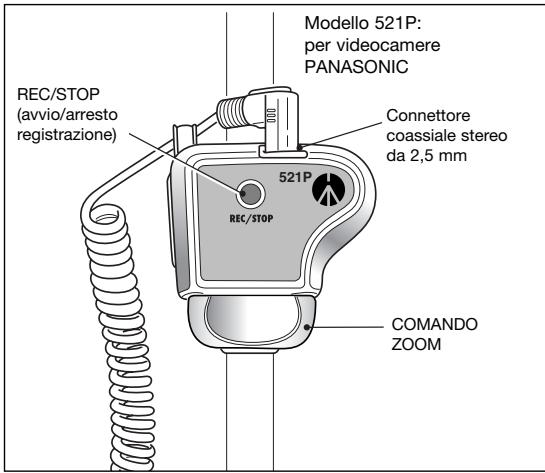

DESCRIZIONE DEL PRODOTTO - modello 521P
Controllo remoto zoom progettato per funzionare con le videocamere Panasonic AG-DVX100, AG-DVC80.
Caratteristica -modello 521P
- Zoom a velocità variabile continua
- Campo di regolazione: tubi a sezione quadrata o rettangolare o superfici piatte: da 5mm a 30mm di altezza
- Campo di regolazione: tubi/condutture/leve a sezione tonda: da 12mm a 35mm di diametro
- Pulsante start/stop registrazione
Cavo spiralato da 90 cm

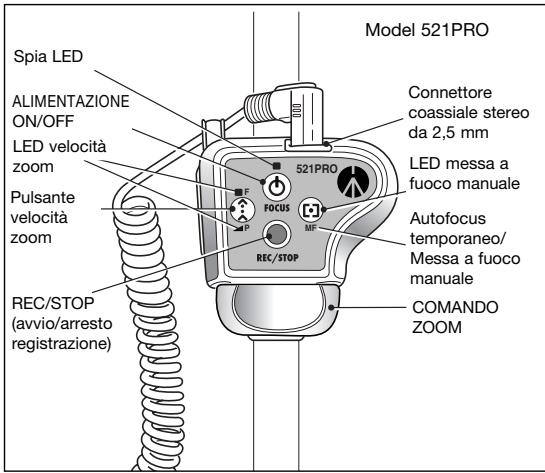

DESCRIZIONE DEL PRODOTTO - modello 521PRO
Il controlled remoto è un sistema di controllo remoto della videocamera progettato per funzionare con tutte le videocamere dotate con connettore LANC.
Il controllede progettato comeistema autonomico di controllo per videocamere e non consente il funzionamento simultaneo con altri dispositivi di controllo.
Caratteristica -modello 521PRO
- Zoom a velocità variabile ultraprecioso a 8 passi
- Regolazione dolce e progressiva della velocità dello zoom
- Commutatore Standby / On (Pausa/Acceso)
- Funzione autofocus temporaneo
- Messa a fuoco manuale
- Limite alla velocità dello zoom personalizzabile
- Modalità velocità zoom fissa o progressiva
- Senso di rotazione dello zoom personalizzabile
- Senso di rotazione della messa a fuoco personalizzabile
- Spia LED
Cavo spiralato da 90 cm - Spia registrazione in corso
GUIDA RAPIDA ALL'USO

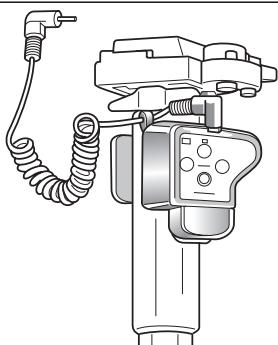

Montaggio sul supporto (quadrato, rettangolare, tubo)
Campo di regolazione: tubi a sezione quadrata o rettangolare o superfici piatte: da 5mm a 30mm di altezza
Campo de regulatoria: tubi/conduiture/leve a sezione tonda: da 12mm a 35mm di diametro

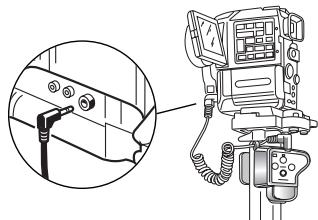

Collegamento alla videocamera
Nota importante!
Per prevenire il cortocircuito accidentale del connotore sulla videocamera, non scollegare MAI il cavo dallato del controlo remoto
Modello 521
- Spagnere la videocamera
- Collegare l'altro capo del cavo alla presa LANC della videocamera
- Accendere la videocamera: ora potete iniziare ad usare il controlo
Dopo l'accensione, il LED del controlo LANC dovrebbe rimanere sempre accesso. La mancata accensione del LED indica problema con l'alimentazione del controlo.
Il lampeggio del LED indica problemi di comunicazione LANC.
In entrambi i casi controllare le connessioni via cavo tra videocamera e controlo. Il controlo è progettato per funzionare esclusivamente con videocamere che dispongano del connettore coassiale stereo LANC da 2,5 mm.
Non collegare mai il controllo a qualunque altri connettore simile che non sa contrassegnato dal logo LANC, perché si potrebbe danneggiare in maniera permanente il controllo e/o la videocamera! Il controllo è progettato comeistema autonomico di controllo per videocamera e non consente il funzionamento simulaneo con altri dispositivi di controllo LANC.
Modello 521P
- Spagnere la videocamera
- Collegare l'altro capo del cavo alla presa REMOTE della videocamera
- Accendere la videocamera: ora potete iniziare ad usare il controlo
Il Controllo Remoto Zoom è progettato per funzioni esclusivamente con le videocamera PANASONIC AG-DVX100 e AG-DVC80, che disponogo del connettore coassiale stereo da 2,5 mm contrassegnato come "CAM REMOTE".
Non collegare mai il controlledo a qualunque altri connettore simile, perché si potrebbe danneggiare in maniera permanente il controllo e/o la videocamera!
1
Modello 521PRO
- Spagnere la videocamera
- Collegare l'altro capo del cavo alla presa LANC della videocamera
- Accendere la videocamera: ora potete iniziare ad usare il controlo
Dopo l'accensione, il LED del controlo LANC dovrebbe ramanere sempre acceso. Viene impostata la modalità della velocità di zoomata utilizzata la volta precedente; l'impostazione corrente viene visualizzata da uno dei LED dello zoom. La mancata accensione del LED indica problemi con l'alimentazione del controllo.
Il lampeggio del LEDgni due secondi indica problemi di comunicazione LANC. In entrambi i casi controllare le connessioni via cavo tra videocamera e controllo. Il controllo è progettato per funzionale esclusivamente con videocamera che dispongano del connotto re coassiale stereo LANC da 2,5 mm. Non collegare mai il controllo a qualunque altri connettore simile che non sa contrassegnato dal logo LANC, perché si potrebbe danneggiare in maniera permanente il controllo e/o la videocamera! Il controllo è progettato comeSYSTEMA autonomico di controllo per videocamera e non consente il funzionamento simultaneo con altri dispositivi di controllo LANC.
Ruotare il comando unto destra (oppure sinistra, in base alla direzione prescelta per il comando dello zoom) per zoomare versus le focali tele. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata. Ruotare il comando Verso sinistra (oppure destra, in base alla direzione prescelta per il comando dello zoom) per zoomare versus le focali grandangolari. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata.
Personalizzazione della direzione di zoomata
Per invertire la direzione di rotazione del dato dell'omicroni, il pulsanti "vuco più lontano" e "vuco più vicino" sono a far spongnere il LED. I pulsanti vanno tenuiti premuti per almeno 3 secondi. Il nuovo dato sulla direzione dello zoom viene tenuto memorizzato nella memoria flash interna e non viene quindi perduto allo spegnimento.
ON/OFF
Modalità Standby
A videocamera accasa, premire il pulsante una volta por portaria in modalità standby. Mentre la videocamera si trova in modalità standby, premere di nuovo il puli
1
sante per portarla in normale modalità operativa.
Premere quello pulsante con la videocamera spenta non avr a alcun effetto sul suo funzionamento.
Fuoco piu vicino
Tenere premuto甚么 pulsante per regolare la messa a fuoco su soggetti vicini.
Funzione soltanto se la videocamera è in modalità di messa a fuoco manuale.
Fuoco più lontano
Tenere premuto quello pulsante per regolare la messa a fuoco su soggetti lontani.
Funziona soltanto se la videocamera è in modalità di messa a fuoco manuale.
REC/STOP
Start/stop registrazione
Premere una volta il pulsante per dare inizio alla registrazione. Premere di nuovo il pulsante per arrestare la registrazione.
Durante la registrazione la spia LED lampeggia.
FUNZIONAMENTO -modello 521P
Zoom progressive
Ruotare il comando verso destra (oppure sinistra, in base alla direzione prescelta per il comando dello zoom) per zoomare verso le focali tele. Ad un magiore angolo di rotazione corrisponde una magiore velocità di zoomata.
Ruotare il dato verso sinistra (oppure destra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali grandangolari. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata.
REC/STOP
Start/stop registrazione
Premiere una volta il pulsante per dare inizio alla registrazione.
Premere di nuovo il pulsante per arrestare la registrazione.
FUNZIONAMENTO -modello 521PRO
NOTA: In base alla modalità operativa della videocamera, alcune funzioni potrebbero non essere attive. Ad esempio, con la modalità Memoria di una videocamera Sony le funzioni "Start/stop registrazione" non funzionano.
1
Selezione della modalità con limite alla velocità dello zoom
Premiere pulsante della velocità dello zoom. Sotto o sopra il pulsante dovrebbe accendersi il LED della modalità zoom prescelta, ad indicare una modalità con limite alla velocità dello zoom.
Selezione della modalità zoom
Per scegliere tra le modalità zoom, premere il pulsante della velocità dello zoom. Premendo il pulsante una prima volta, si accende il LED "P" fatto al pulsante,indicando che si sta lavorando in modalità progressiva con limite di velocità allo zoom. Premendo una seconda volta il pulsante,si accende il LED "F" sulla pulsante e il LED "P" si spegne,indicando che si sta lavorando con zoom a velocità fissa con limite di velocità allo zoom. Premendo una terza volta il pulsante entrambi i LED si spengono,indicando che si lavora in modalità predefinita: velocità dello zoom progressiva e nessun limite alla velocità dello zoom.
Zoom progressivo
Ruotare il dato verso destra (oppure sinistra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali tele. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata. Se il LED "P" è accesso, la massima velocità dello zoom è limitata dalla velocità preimpostata per lo zoom.
Ruotare il dato verso sinistra (oppure destra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali grandangolari. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata. Se il LED "P" è acceso, la massima velocità dello zoom è limitata alla velocità preimpostata per lo zoom.
Zoom a velocità fissa
Funziona soltanto se è selezionata la modalità fissa.
Ruotare il dato verso destra (oppure sinistra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali teile. La velocità di zoomata rimane costante, parla velocità preimpostata indicata dal LED. Se il LED "F" è accesso, la velocità dello zoom corrisponde a quella preimpostata.
Ruotare il dato verso sinistra (oppure destra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali grandolari. La velocità di zoomata rimane costante, parla velocità preimpostata indicata dal LED. Se il LED "F" è accesso, la velocità dello zoom corrisponde a那一 della preimpostata.
1
Personalizzazione del limite alla velocità dello zoom
Ruotare it comando dello zoom per zoomare alla velocità preferita. Premierei pulsante della velocità dello zoom.
Durante la zoomata, tenerlo premuto per circa 1 secondo, fino allo spegnimento del LED. Il nuovo limite alla velocità viene salvato nella memoria flash interna del microcontrollore e mantenuto anche allo spegnimento.
E sempre possible ripristinare la velocità dello zoom all'impostazione predefinita in fabbrica (vedere: Ripristino del limite alla velocità dello zoom).
La riprogramazione di una velocità personalizzata può ripetuta per un numero di volte praticamente illimitato (minimo 1.000.000 di volte).
Ripristino del limite alla velocità dello zoom
Il pulsante della velocità dello zoom è impostato in fabbrica alla minima velocità consentita dal protocollo LANC.
Per ripristinare il pulsante alla velocità predefinita in fabbrica, interrcompete la zoomata (rilasciate il dato dello zoom) e premete il pulsante.
Tenetelo premuto per circa 1 secondo, fino allo spegnimento del LED.
Il limite preimpostato in fabbrica è stato ripristinato.
Personalizzazione della direzione di zoomata
Per invertire la direccion di rotazione del lavoro dello zoom, spegnere il controllo.
Tenendo premuto il pulsante "Velocità Zoom", accendere il controllo.
Aspettare che il LED principale si accenda e si spenga, quindi rila-sciare il pulsante.
Ora il controlo funziona con la nuova direzione di rotazione del lavoro dell'ordizio.
L'intera operazione richiede circa 6 secondi.
Il nuovo dato sulla direzione dello zoom viene tenuto memorizzato nella memoria flash interna e non viene quindi perduto allo spegnimento.
Modalità Standby
A videocamera accesa, premere il pulsante una volta per portarla in modalità standby. Mentre la videocamera si trova in modalità standby, premere di nuovo il pulsante per portarla in normale modalità operativa.
Premiere quello pulsante con la videocamera spentan non avraco lavor suo funzionamento.
Messa a fuoco manuale
Premiere il pulsante, per portare il controllo in modalità di messa a fuoco manuale. In questea modalità, il LED "Manual Focus" è accesso. Ruotare il dato dello zoom verso destra per mettere a fuoco più vicino (direzione di messa a fuoco standard), o più lontano (direzione di messa a fuoco inversa). Ruotare il dato dello zoom verso sinistra per mettere a fuoco più lontano (direzione di messa a fuoco standard), o più vicino (direzione di messa a fuoco inversa). Per uscire da quella modalità, premere di nuovo il pulsante.
NOTA! Nella modalità di messa a fuoco manuale non è possibile comandare lo zoom.
Autofocus temporaneo (Push Auto Focus)
Tenere premuto il pulsante "Push Auto Focus" per almeno mezzo secondo per portare temporaneamente la videocamera in modalità autofocus. Rilasciendo il pulsante la videocamera ritorna in modalità di messa a fioco manuale. Questo pulsante non ha effetto se la videocamera sta più lavorando in modalità autofocus.
Note: esta funzione non ha effetto con i camcorder Canon XL1, XL1s e Sony VX1000.
Personalizzazione della direzione di messa a fuoco Per cancellare la direzione di messa a fuoco, spegnere il controllo. Tenere premuto il pulsante "Push Auto Focus" e accederere il controllo. Attenderere che il LED principale si accenda e si spenga. Rilasciare il pulsante. Ora il controllo funziona con la nuova direzione di rotazione per la messa a fuoco. L'intera operatione richiede circa 6 secondi. Il nuovo dato sulla direzione della messa a fuoco viene tenuto memorizzato nella memoria flash interna e non viene quindi perduto allo spegnimento.
REC/STOP
Start/stop registrazione
Premere una volta il pulsante per dare inizio alla registrazione.
Premere di nuovo il pulsante per arrestare la registrazione.
La spia LED lampeggia durante la registrazione.
PRECAUZIONI
Tenuta all'acqua
Abbiamo dedicato la massima attenzione a renderè ilCONTROL il più possible resistente all'acqua, compatibilmente con la possibilità di mantenerne un prezzo ragionevole. Tuttavia non possiamo garantire una tenuta all'acqua del 100% in tutte le circostanze. Evitare l'utilizzo delCONTROL in condizioni ambientali ostreme come quello sulla pioggia o in ambienti con umidità superiore al 95%.
Temperature elevate
Evitare temperature superiorsi ai +70^ . In particolare modo, non lasciare il controllo direttamente esposto a forte luce solare, come ad esempio in un'automobile parcheggiata al sole.
Precauzioni elettriche
In agli sistema elettronico o elettrico, i cavi sono sempre gli elementi più esposti a rischi di danneggiamento, soprattutto se sono sottoposti a sollecitazioni meccaniche. Per quello motivo, allo scopo di prolungare la durata del controlo e fare in modo che la "riparazione" più semplice sine anchè la più economica possibile, abbiamo reso sostiluzione la sostituzione del cavo.
Tuttavia, per evitare il cortocircuito occidentale del connettore della videocamera, occorre sempre ricordare di insertire il cavo prima alla parte del controllo. Vi consiglio di non rimuovere il cavo alla parte del controllo se non è indispensableabile.
CARATTERISTICHE OPERATIVE
Temperature di utilizzato: da -20^ a +70^
Temperature di stocaggio: da -30^ a +80^
Umidità relativa (senza condensa) max. 95%
Modello 521: Potenza assorbita 0,07 W (max)
Modello 521: Tensione di alimentazione dalla videocamera 5,3V-6V
LIBERATORIA
Le informazioni riportate in quello documento sono soggette a variazionienza preavviso.
Manfredto non rilascia garanzie e non accetta responsabilità riguardo a possibili erroni nelle informazioni riportate in quello documento.
La sigla LANC significa Local Application Control Bus System ed è un marchio di fabbrica di SONY corp.
AG DVX-100, AG DVC-80 e Panasonic sono marchi di fabbrica di Matsushita corp.
