YUR.VISION YV17WB2 - Pantalla de computadora YURAKU - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD 17 pulgadas
Marca	YURAKU
Modelo	YUR.VISION YV17WB2
Tecnología de la pantalla	TFT
Resolución máxima	WXGA 1280 x 720 a 75 Hz
Tamaño de la pantalla (diagonal)	17 pulgadas
Área de visualización activa	372,5 x 209,5 mm
Paso de píxel	0,291 x 0,291 mm
Número de colores	262 144 (6 bits)
Ángulo de inclinación	0° a 20°
Dimensiones (aprox.)	400 x 330 x 150 mm (sin pie)
Peso (aprox.)	3,5 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo en espera	< 1 W (conforme DPMS)
Altavoces integrados	1 W x 2
Conectividad de video	1 x D-Sub (VGA)
Funciones OSD	Ajuste automático, contraste/brillo, ajuste de color (9300K/6500K/5400K/Usuario), ajuste de imagen (posición, tamaño, fase, nitidez), menú de audio (volumen, silencio), selección de idioma, posición OSD, temporización, restauración de memoria
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-20 °C a 60 °C
Cumplimiento	CE, FCC Clase B
Mantenimiento y limpieza	Paño seco y limpio; limpiador no amoniacal sobre el paño, nunca directamente sobre la pantalla
Seguridad	No abrir la carcasa (alto voltaje interno); desconectar antes de limpiar; alejar de fuentes magnéticas
Accesorios incluidos	Cable de alimentación, cable D-Sub, cable de audio, guía del usuario, documentos de garantía

Preguntas frecuentes - YUR.VISION YV17WB2 YURAKU

¿Cómo instalar el monitor YUR.VISION YV17WB2?

Conecte el cable de alimentación en la parte posterior del monitor y luego a una toma de corriente. Conecte el cable D-Sub entre la salida de la computadora y la entrada del monitor. Encienda primero la computadora, luego el monitor.

¿Cuál es la resolución recomendada para esta pantalla?

La resolución recomendada es 1280 x 720 a 60 Hz (WXGA). También puede usar otros modos listados en la sección 'Soporte de modos de temporización'.

¿Cómo acceder al menú OSD?

Presione el botón 1 (ACTIVAR/SALIR OSD) para mostrar el menú. Use los botones ▲ o ▼ para navegar, y el botón 4 (CONFIRMAR) para aceptar. Para salir, presione nuevamente el botón 1.

¿Puedo limpiar la pantalla con un producto común?

No, use solo un paño seco y limpio. Si es necesario, aplique un limpiador no amoniacal sobre el paño, nunca directamente sobre la pantalla.

¿Qué hacer si la pantalla permanece negra mientras el monitor está encendido?

Verifique que el cable de video esté firmemente conectado a la computadora y al monitor. Ajuste el brillo con el menú OSD. Si el problema persiste, pruebe con otra computadora.

¿El monitor tiene altavoces integrados?

Sí, tiene dos altavoces de 1 W cada uno. Puede ajustar el volumen y activar el modo silencio a través del menú de Audio del OSD.

¿Cómo restablecer los ajustes de fábrica?

En el menú OSD, vaya a 'Configuración' (Setup Menu) y seleccione Restauración de memoria (Memory Recall). Confirme para restaurar los ajustes predeterminados.

¿Es seguro reparar el monitor uno mismo?

No, el monitor contiene componentes de alto voltaje. Nunca abra la carcasa. Confíe cualquier reparación a un técnico calificado.

¿Cómo activar el modo de ahorro de energía?

El monitor es compatible con VESA DPMS. Cuando la computadora entra en modo de espera, el monitor cambia automáticamente al modo de espera (< 1 W). No es necesario ningún ajuste manual.

¿Qué cables se incluyen con el monitor?

Los accesorios incluyen: un cable de alimentación, un cable D-Sub (VGA), un cable de audio, una guía del usuario y los documentos de garantía.

MANUAL DE USUARIO YUR.VISION YV17WB2 YURAKU

Instrucciones de operación

Gracias por comprar este monitor, un monitor color multi-scan de alta resolution.

Por favor lea esta guía minuciosamente antes de hacer la instalación.

ACUERDO DE INTERFERENCIA DE RADIO FRECUENCIA PARA FCC ADVERTENCIA: (PARA MODELOS CERTIFICADOS COMO FCC)

Este monitor ha sido probado y工程技术 en regla con los limites para la clase B de mecanismos digitales, en conformidad con la parte 15 de las Reglas FCC. Estos limites estan designados para proveer una adecuada proteccion contra interferencias dañinas de una instalacion residencial. Este monitor genera, usa y pueda irradiar energia de radio fecuencia. Interferencias dañinas de la radio comunication peuvent seguirse como resultado si este monitor no es instalado y uso propiamente. Sin embargo, no hay garantias de que no occurirran interferencias en una particular instalacion. Si este monitor causa serias interferencias en la recepcion de radio o television, reajustar el monitor pueda detenerlas. Sin embargo, los usuario son alentados a corregir las interferencias能做到 una or mas de las siguientes cosas:

• Reorientar o reposicionar la antenna receptora.
• Mover el monitor y el receptor lejos el uno del除外.
• Conectar el monitor a una toma de corriente en un circuito diferente de每一al que está conectado el receptor.
• Consultar al vendedor local o a un的技术ico calificado.

FCC Advertencia:

Para asegurar una continua FCC conformidad, el usuario debe usesar un cable enterrado de suministro de la corriente y el cable de interfaz de video provisto con el producto. Además, cualquier cambio no autorizzato o modificaciones a este monitor harán vana la autoridad del usuario para operar este mecanismo.

Note: Si esnecessary, cables de interfaz recubiertos y el cable de la corriente deben ser usados圆满ando con los limites de niveles de emisión.

Contenido

Precauciones de Seguidad 1
Primera Configuracion 2
Rápida Instalación 2
Vista Frontal del Producto 3
Vista Trasera del Producto 3
Usar las Funciones de la Muesra En Pantalla (OSD) 4
Tiempos soportados 7
Información Técnica 8
Mantenimiento y Cuidado 9
Solucn de Problemas. 9

Precauciones de Seguidad

Este monitor ha sido manufacturado yprobado bajo el principio de que la seguidad del usuario es lo primero. Sin embargo, el uso o la instalacion impropiauederesultardepeligro paraelmonitor tanto comoparael usuario. Lea cuidadosamente lassiguientes ADVERTENCIASantesde la instalacion y conserve a mano esta guia.

ADVERTENCIAS:

Este monitor debe ser operado solamente segun las fuentes de energia indicadas en la etiqueta en la parte trasera del monitor. Si usted no está seguro del suministro de energia en su Residence, consulte a su vendedor local o a la compania de energia electrica.
No trate de reparar el monitor por usted本身就是 cuando thiso conciernen a partes no ajustables por el usuario. El monitor debe ser reparado solamente por技术和cialicos@cualificados.
No abra el monitor. Hay partes de alto voltaje adentro que pueda causar un golpe de corriente sobre el cuerpo humano, incluo cuando el cable de la corriente está desconectado.
Deje de usar el monitor si se ha dado laestructura externa del本身就是. Hagalo revisar primero por el servicios专业技术.
Ponga su monitor solamente en un ambiente seco y limpio. Desenchufe el monitor inmediatamente si este se moja y consulte a su servicios técnico.
Siempre desenchufe el monitor antes de limpiarlo. Limpie la cobertura con un tela seca y limpia. Aplique limpiadores no basados en amoniacos sobre la tela que usará para limpar el monitor, nunca directamente sobre el vidrio de la pantalla.
Conserve el monitor lejos de objetos magnéticos, motores, teilesoles, y transformadores de corriente.
No Coloque objetos pesados sobre los cables del monitor.
Para EQUIPOS ANADIBLES, el enchufe del toma corriente debe estaroca del equipo y debe ser de fácil acceso.

Primera Configuración

Gracias por comprar este monitor de alto rendimiento!

Este monitoriene con los siguientes accesos:

• Cable toma de corriente
• Cable VGA
  Cable Audio
• Guía de usuario
• Tarjeta de Garantía

Rápida Instalación

1. Conecte el cable de toma de corriente

Enchufe el cable que toma la corriente a un toma corriente y.afteras al monitor

1. Conectar el cable de video (cable D-Sub)

Asegürese de que tanto el monitor como el equipo está APAGADOS.

Conecte el cable de video (cable D-Sub) entre la calidad D-Sub del equipo y la entrada D-Sub del monitor.

1. Encienda la computadora y después el monitor

Encienda la computadora, espuis,encienda el monitor.

1. Usarios de Windows: Configurar el Mode Cronometraje (Resolution e Única de Renovación)

Ejempio: 1280 x 720 @ 60 Hz (Resolucion Recomendada)

Resolución haga el click derecho en el Escritorio de Windows > Propiedades > Configuraciones > “Área de Escritorio”. Configure la resolution.

Índice de Renovación (frecuencia vertical) vea la guía de usuario de su tarjeta degraficas para las instrucciones.

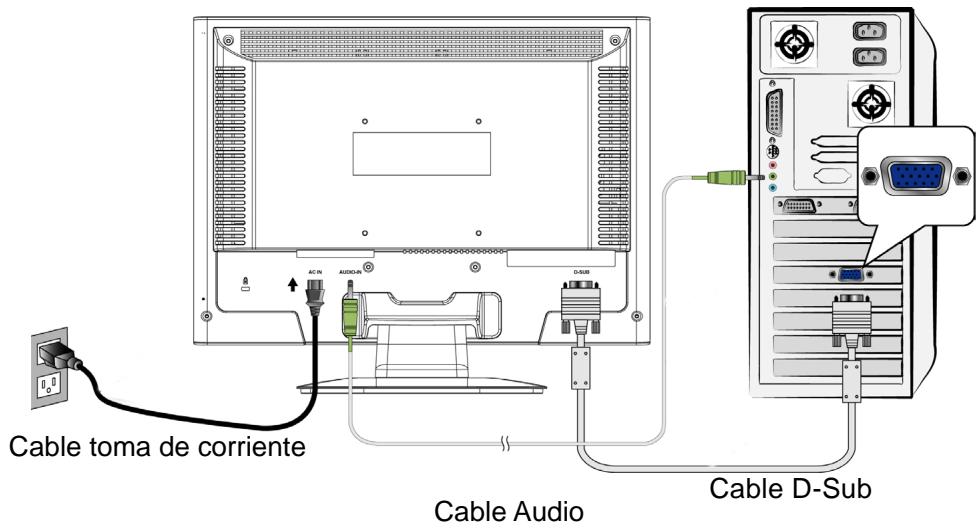

Diagrama de Conexión:

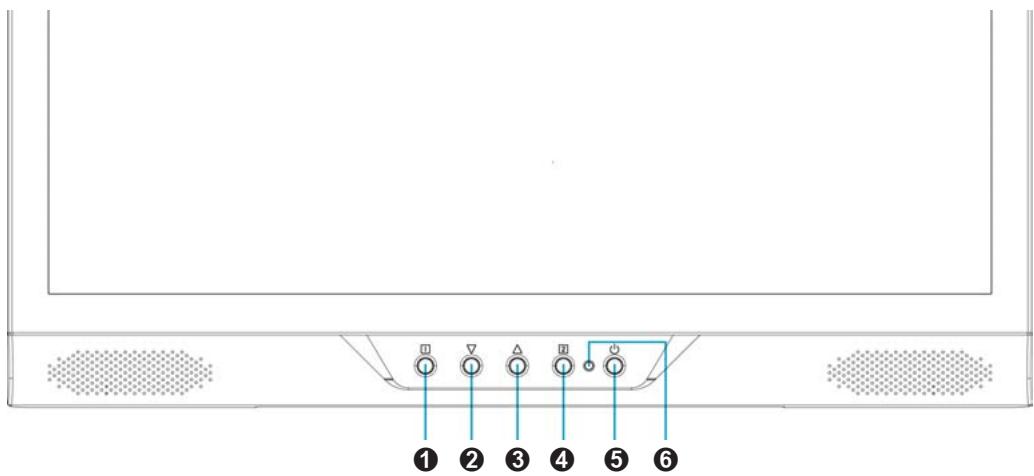

Vista Frontal del Producto

1 ACTIVAR/SALIR OSD
2 DESPLAZAR ABAJO/DISMINUIR
DESPLAZAR ARRIBA/AUMENTAR

4 CONFIRMAR/AUTOCONFIGURAR
ENCENDER/APAGAR
6 INDICADOR LED

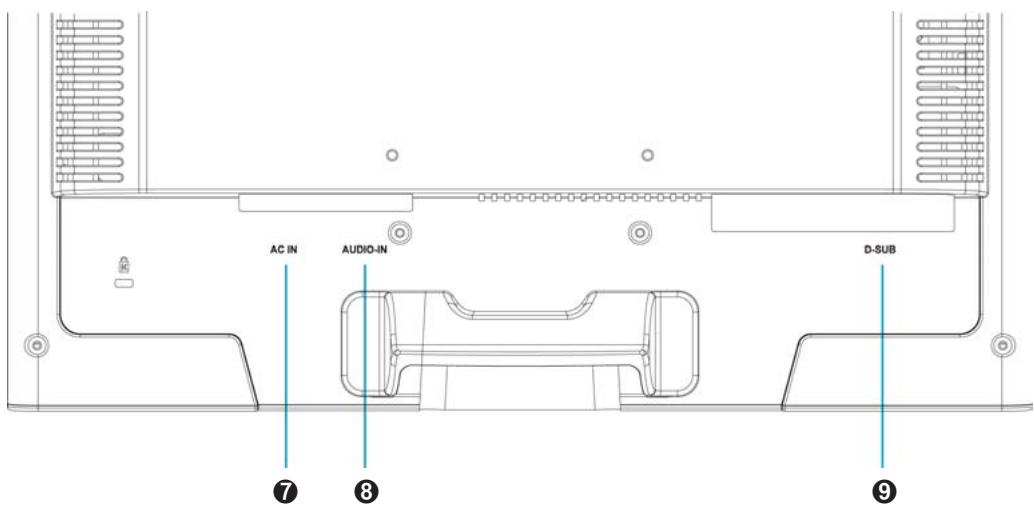

Vista Trasera del Producto

ENTRADAAC
ENTRADA DE SONIDO

9 Cable VGA

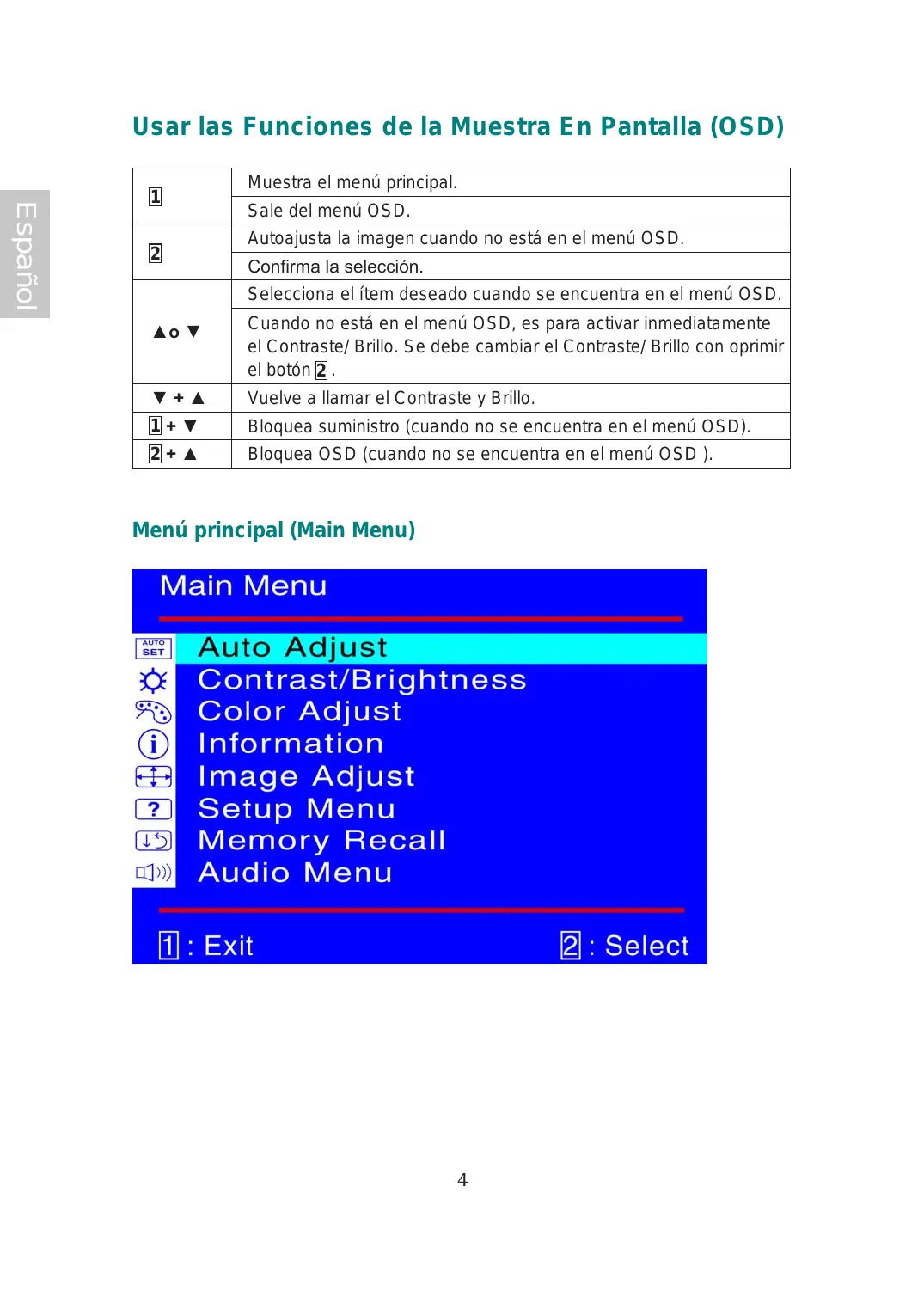

Usar las Funciones de la Muesra En Pantalla (OSD)

1	Muestra el menú principal.
	Sale del menú OSD.
2	Autoajusta laImagen cuando no está en el menú OSD.
	Confirma la selección.
▲o▼	Selección el item deseado cuando se encuesta en el menú OSD.
	Cuando no está en el menú OSD, es para activar inmediamente el Contraste/Brillo. Se debe Cambiar el Contraste/Brillo con oprimir el botón 2.
▼+▲	Vuelve a llamar el Contraste y Brillo.
1+▼	Bloquea suministro (cuando no se encuesta en el menú OSD).
2+▲	Bloquea OSD (cuando no se encuesta en el menú OSD).

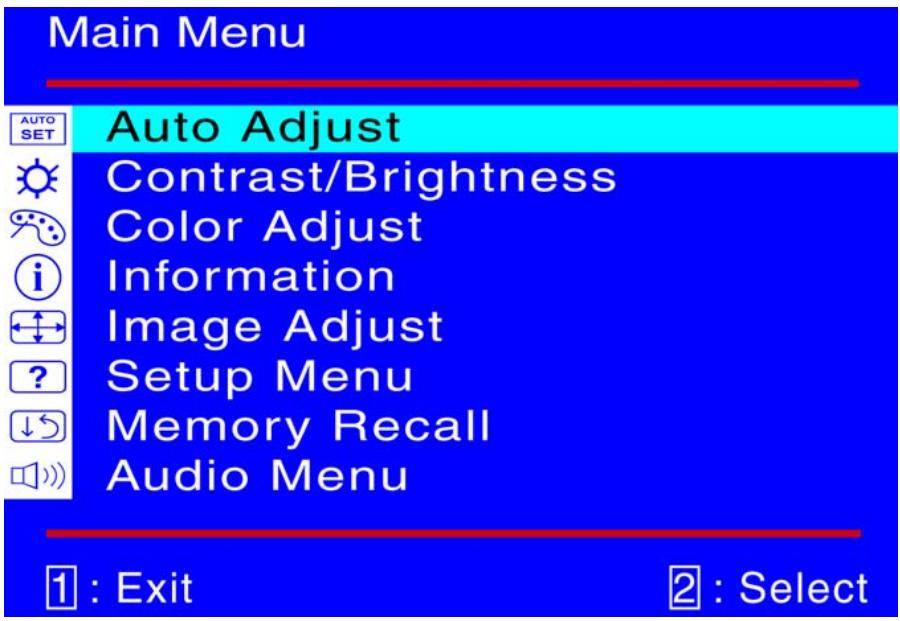

Menu principal (Main Menu)

La Función de Atajo del botón(es)

Ajuste automático (Auto Adjust): Ajuste automático de posición horizontal, posición vertical, fase (ajuste fino) y reloj (Tamaño-H).

Contraste (Contrast) : Ra ajustar el nivel de blanco de laImagen en pantalla. ▲ : aumento contraste, ▼: disminuir contraste.

Brillo (Brightness) : Paraaabstar la luminancia del video. ▲:augmente el brillo,▼:reduce el brillo.

Ajuste de color (Color Adjust) : Para selectionar el color para melhorar el brill y la saturacion de color entre 9300K, 6500K, 5400K, y Color de Nombre.

9300K: Añe azul a laImagen para hacer el blanco más frío.

6500K : Ànade rojo a laImagen para hacer el blanco más calido y el rojo más rico.

5400K: Añe cerde a laImagen para hacer los colores más oscuros.

Color de usuario (UserID) : Ajustes individuales para rojo (R), verde (V), azul (A).

1. Pulse el botón [2] para fjar el ajuste y seleccione elCEE iue color a ajustar.
2. Pulse o ▲ para ajustar el color seleccionado..

Información (Information): Muestra información acerca de la entrada actual desdela tarjetagráficade suordenador.

Note: Consulte el manual de su tarjeta gráfica para más información acerca del cambio deResolution y velocidad de fotografia.

Ajuste del imagen (Image Adjust): Ajusta la posición Horizontal/Vertical, Tamaño H, Ajuste Fino y Nitidez.

Posicion H./V. (H./V. Position) : Paraaabstar la posicón horizontal y vertical del video.

Posicion H:▲:mueve la pantalla a la derecha,▼:mueve la pantalla a la izquierda.

Posicion V:▲:mueve la pantalla hacia arriba, :mueve la pantalla hacia abajo.

Tamaño H (H. Size) : Ajusta la anchura.

: disminuye la anchura de laImagen en pantalla, :+aumenta la anchura de laImagen en panalla.

Sintonizar (Fine Tune): Para ajustar el retardo temporal.

Pulse o paraaabstara la preferencia del usuario.

Nitidez (Sharpness) : Paraaabstar la claridad de una senal no WXGA

(1280x720) con el botón ▼ o ▲.

Menu de configuración (Setup Menu) : Para seleccionar el Idioma, la

posicion OSD, el Interruption de OSD.

Selección de idioma (Language Select): Permite al usuario escojer

entre los idiomas disponibles.

Visualización en pantalla (OSD Position): Oprima el botón para

Selección entre el ajuste de Posición OSD horizontal y vertical.

Posicion OSD Horizontal : Para ajustar horizontalmente la posicion OSD.

:mueve el OSD a la derecha, :mueve el OSD a la izquierda.

Posicion OSD Vertical : Paraaabstar verticalmente la posicfon OSD.

: sube el OSD, : baja el OSD.

Interruptor de OSD (OSD Time Out) : Para apagar automatamente la

Muestra En Pantalla (OSD) después de un periodo de tiempo prefijo.

Restituir Memoria (Memory Recall) : Para llamar las configuraciones de

fábrica de vuelta para los controlles de Video & Audio. Oprima el botón 2 .

para seleccionar la option de menu Memoria.

Menu de sonido (Audio Menu) : Paraaabstar las functions de audio.

Volumen : Para ajustar el volumen de los altovasces.

Silencio : Para activar y Encendido el Desactivado.

Tiempos soportados

VESA	720 x 400 @ 70Hz
VESA	640 x 480 @ 60Hz
MAC	640 x 480 @ 67Hz
VESA	640 x 480 @ 75Hz
VESA	800 x 600 @ 56Hz
VESA	800 x 600 @ 60Hz
VESA	800 x 600 @ 72Hz
VESA	800 x 600 @ 75Hz
MAC	832 x 624 @ 75Hz
VESA	1024 x 768 @ 60Hz
VESA	1024 x 768 @ 70Hz
VESA	1024 x 768 @ 75Hz
VESA	1152 x 864 @ 75Hz
VESA	1280 x 720 @ 60Hz
VESA	1280 x 720 @ 75Hz

Aviso : No configure la tarjetaGRAMICA de su ordinador de forma que exceeda estas frequenciesolestimadasafreecso.Si lo hace podra dañar permanentamente su monitor.

Información Técnica

Especificaciones Técnicas

Panel LCD	17" TFT
Administração de energia	En conformidad con Energy Star Compatible con VESA DPMS compatible < 1 W
Resolução Visualizable	WXGA máximo 1280 x 720. Frecuencia Vertical máxima 75Hz.
Dimisión de Pixel	0.291 x 0.291 mm
Visualización del Color LCD	262K (6 bits)
Inclinación	0°~20°
Area de Visualización Activa	372.5 mm x 209.5mm
Temperatura	Funcionando: 0°C ~ +40°C Almacenado: -20°C ~ + 60°C
Conformidad	CE, FCC
Energía	Input Voltage AC100-240 V
Altavoces	1W x 2

Mantenimiento y Cuidado

Cuido

• Evite exponer el monitor directamente a la luz del sol o另一边 fuente de calor.
• Cologne su monitor lejos del sol para reducir el deslumbramiento.
• Coloque su monitor en un area bien ventilada. Noonga nada pesado sobre el monitor.
• Asegürese de que el monitor está instalado en un area limpia y libre de humedad.
• Mantenga el monitor lejos de imánes, objetos magnéticos, motores, transformadores, parlantes yTelevisores.

Sugerencias de Seguidad

• Si humano, o algunos olor o ruido anormal sale de su monitor, desenchufelo inmediamente y llame al serviceo的技术ico.
• Nunca quite la cubierta trasera o delantera del monitor. Launidad de visualización de adentro contiene partes de alto voltaje que podríaCause golpes electricos sobre el cuerpo humano.
• Nunca trate de reparar su monitorastedo. Llamestreama su serviceo专业技术 o a un技术服务cualificado para arreglarlo.

Solución de Problemas

No enciende

• Asegürese que el cable del monitor está bien connectado al transformador o adaptador de corriente y este al enchufe de la corriente.
• Enchufe otro electrodoméstico en el mismo enchufe para verificar que el mismo está suministrando un voltaje correcto.
• Asegurese que todos los cables cortos estén bien instalados.

Encendido pero sinImagen en pantalla

• Asegúrese que el cable de video suministrado con el monitor está bien connectado al puerto de salute de video en la parte de aftas de su computadora. Si no está firmamente connectado, conectelo nuevomente.
• Ajuste el brillo.

Colores extraños o anormales

• Si algunos color (rojo, verde, azul) está faltando, revise el cable de video para asegurar que este está bien connectado. Pins sueltos o quebrados en el cable conector podráan causar una conexión impropria o deficiente.
• Conecte el monitor a另一边 computadora.
