MANUAL DE USUARIO EC675PB21E SIEMENS

4 Semi-rapid burner (up to 1.75 kW) 5 Rapid burner (up to 3 kW) 6 Triple-flame wok burner (up to 4 kW)

1 Parrillas 2 Mandos 3 Quemador auxiliar de hasta 1 kW

4 Quemador semi-rápido de hasta 1,75 kW 5 Quemador rápido de hasta 3 kW 6 Quemador wok de triple llama de hasta 4 kW

1 Grilles 2 Boutons de commande 3 Brûleur auxiliaire de 1 kW maximum

Indicaciones de seguridad 15 Su nuevo aparato 16 Accesorios 16 Quemadores de gas 17 Encendido manual 17 Encendido automático 17 Sistema de seguridad 17 Apagar un quemador 17 Niveles de potencia 18 Advertencias 18 Consejos de cocinado 18 Recipientes de cocinado 18 Recipientes apropiados 18 Advertencias de uso 18

Limpieza y mantenimiento 19 Limpieza 19 Mantenimiento 19 Solucionar anomalías 19 Servicio de asistencia técnica 20 Condiciones de garantía 20 Embalaje y aparatos usados 20 Eliminación de residuos respetuosa con el medio ambiente. 20

Produktinfo Encontrará más información sobre productos, accesorios, piezas de repuesto y servicios en internet: www.siemens-home.com y también en la tienda online: www.siemens-eshop.com

: Indicaciones de seguridad Lea atentamente estas instrucciones. Solo entonces podrá manejar su aparato de manera efectiva y segura. Conserve las instrucciones de uso e instalación y entréguelas con el aparato si este cambia de dueño. El fabricante queda exento de toda responsabilidad si no se cumplen las disposiciones de este manual. Las imágenes representadas en estas instrucciones tienen carácter orientativo. No saque el aparato del embalaje protector hasta el momento del encastre. Si observa algún daño en el aparato, no lo conecte. Póngase en contacto con nuestro Servicio Técnico. Este aparato corresponde a la clase 3, según la norma EN 30-1-1 para aparatos a gas: aparato encastrado en un mueble. Antes de instalar su nueva placa de cocción asegúrese de que la instalación se realiza siguiendo las instrucciones de montaje. Este aparato no puede ser instalado en yates o caravanas. Este aparato se debe utilizar únicamente en lugares suficientemente ventilados. Este aparato no está previsto para el funcionamiento con un reloj temporizador externo o un mando a distancia. Todos los trabajos de instalación, conexión, regulación y adaptación a otros tipos de gas deben ser realizados por un técnico autorizado, respetando toda la normativa y legislación aplicables y las prescripciones

de las compañías locales proveedoras de gas y electricidad. Se pondrá especial atención a las disposiciones aplicables en cuanto a la ventilación. Este aparato sale de fábrica adaptado al tipo de gas que indica la placa de características. Si fuera necesario cambiarlo, consulte las instrucciones de montaje. Se recomienda llamar a nuestro Servicio Técnico para la adaptación a otros tipos de gas. Este aparato ha sido diseñado solo para uso doméstico, no está permitido su uso comercial o profesional. Utilice el aparato únicamente para cocinar, nunca como calefacción. La garantía únicamente tendrá validez en caso de que se respete el uso para el que fue diseñado. Durante el funcionamiento, el aparato no debe dejarse sin vigilancia. No use tapas o barreras de protección para niños que no estén recomendadas por el fabricante de la placa de cocción. Pueden provocar accidentes, p. ej. debido al sobrecalentamiento, ignición o desprendimiento de fragmentos de materiales. Este aparato puede ser utilizado por niños a partir de 8 años y personas que presenten limitaciones en sus facultades físicas, sensoriales o psíquicas o que carezcan de experiencia y conocimientos si son supervisados o han sido instruidos respecto al uso seguro del aparato y son conscientes de los peligros que conlleva su uso. 15

No dejar que los niños jueguen con el aparato. La limpieza y el mantenimiento rutinario no debe encomendarse a los niños a menos que estén supervisados. ¡Peligro de deflagración! La acumulación de gas sin quemar en un recinto cerrado conlleva peligro de deflagración. No someta el aparato a corrientes de aire. Los quemadores podrían apagarse. Lea atentamente las instrucciones y advertencias relativas al funcionamiento de los quemadores de gas. ¡Peligro de intoxicación! El uso de un aparato de cocción a gas produce calor, humedad y productos de combustión en el local donde está instalado. Asegure una buena ventilación de la cocina, especialmente mientras la placa de cocción esté en funcionamiento: mantenga abiertos los orificios de ventilación natural o instale un dispositivo de ventilación mecánica (campana extractora). La utilización intensa y prolongada del aparato puede necesitar una ventilación complementaria o más eficaz: abra una ventana o aumente la potencia de la ventilación mecánica. ¡Peligro de quemaduras! Las zonas de cocción y adyacentes se calientan mucho. No toque nunca las superficies calientes. Mantenga alejados a los niños menores de 8 años. ¡Peligro de incendio! ■ Las zonas de cocción se calientan mucho. No coloque objetos inflamables sobre la

placa de cocción. No almacene objetos sobre la placa de cocción. ■ No almacene ni utilice productos químicos corrosivos, vapores, materiales inflamables ni productos no alimenticios debajo de este electrodoméstico ni cerca de él. ■ Las grasas o aceites sobrecalentados se inflaman fácilmente. No se ausente mientras caliente grasa o aceite. Si se inflaman, no apague el fuego con agua. Cubra el recipiente con una tapa para sofocar el fuego y desconecte la zona de cocción. ¡Peligro de lesiones! ■ Los recipientes que presenten daños, tengan un tamaño inadecuado, rebasen los bordes de la placa de cocción o estén mal situados pueden provocar lesiones graves. Observe los consejos y advertencias relativos a los recipientes de cocinado. ■ En caso de avería, corte la alimentación eléctrica y de gas del aparato. Para la reparación, llame a nuestro servicio técnico. ■ No manipule el interior del aparato. Si fuera necesario, llame a nuestro servicio técnico. ■ Si alguno de los mandos no se puede girar, no lo fuerce. Llame inmediatamente al servicio técnico para que proceda a su reparación o sustitución. ¡Peligro de descarga eléctrica! No utilice máquinas de limpieza a vapor para limpiar el aparato. ¡Peligro de incendio !

¡Peligro de incendio !

¡Peligro de lesio nes !

¡Peligro de lesio nes !

¡Peligro de lesio nes !

Su nuevo aparato En la página 2 encontrará una vista general de su aparato así como la potencia de los quemadores.

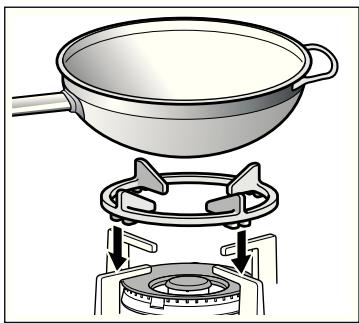

Accesorios Según modelo, la placa de cocción puede incluir los siguientes accesorios. Estos también se pueden adquirir en el Servicio Técnico. Parrilla supletoria wok

Parrilla supletoria cafetera

Para utilizar exclusivamente en quemadores wok con recipientes de base cóncava.

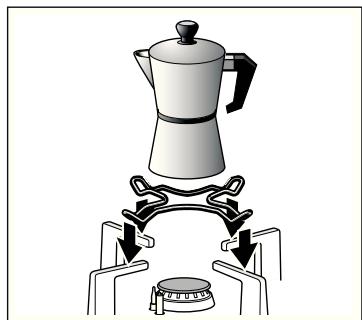

Para utilizar exclusivamente en el quemador auxiliar con recipientes de diámetro inferior a 12 cm.

El uso de estos recipientes puede causar cierta deformación temporal en la grasera. Esto es normal y no tiene influencia en el funcionamiento del aparato.

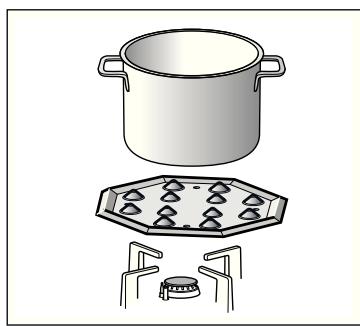

Este accesorio ha sido diseñado para reducir el nivel de calor en la potencia mínima.

El recipiente wok distribuye el calor intenso de manera uniforme, permitiendo que los alimentos se cocinen en menos tiempo y con menos aceite.

Colocar el accesorio directamente sobre la parrilla con los volcanes hacia arriba, nunca directamente sobre el quemador. Colocar el recipiente centrado sobre el accesorio.

Cuando utilice un recipiente wok siga las instrucciones del fabricante. --------

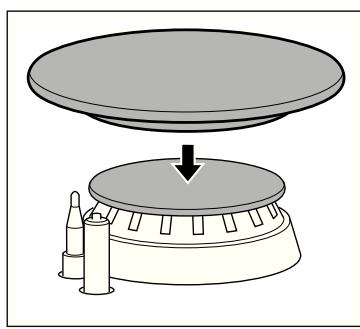

Simmer Cap Tapa exclusivamente indicada para cocinar en la potencia mínima. Para su utilización es necesario colocar la tapa Simmer Cap sobre la tapa del quemador auxiliar.

Código HZ298107 HZ298110 HZ298114 HZ298105 HZ298128 HZ298103

Parrilla supletoria wok: hierro fundido Parrilla supletoria wok: acero esmaltada Parrilla supletoria cafetera Simmer Plate Simmer Cap Recipiente wok

El fabricante no asume responsabilidad si no se utilizan o se utilizan incorrectamente estos accesorios.

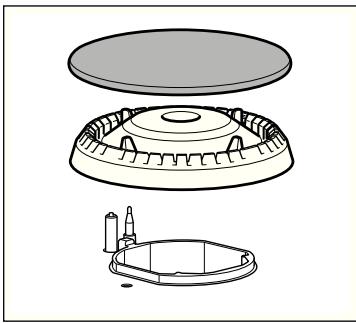

Quemadores de gas Cada mando de accionamiento tiene señalado el quemador que controla.

2. Deje de presionar el mando. 3. Gire el mando a la posición deseada.

Si no se produce el encendido, gire el mando a la posición de apagado y repita los pasos. Esta vez mantenga el mando presionado durante más tiempo (hasta 10 segundos).

: ¡Peligro de deflagración!

Si transcurridos 15 segundos la llama no se enciende, apague el quemador y abra la puerta o ventana del recinto. Espere al menos un minuto antes de intentar encender el quemador.

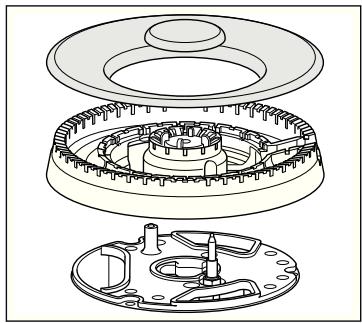

Sistema de seguridad Para un correcto funcionamiento del aparato es imprescindible asegurarse de que las parrillas y todas las piezas de los quemadores estén bien colocadas. No intercambie las tapas de los quemadores.

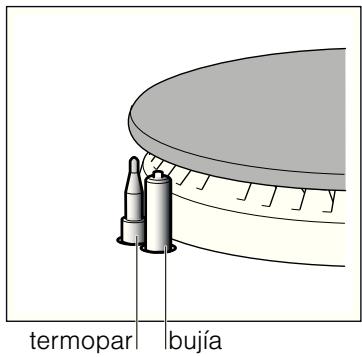

Según modelo, su placa de cocción puede disponer de un sistema de seguridad (termopar), que impide el paso de gas si los quemadores se apagan accidentalmente.

WHUPRSDU EXMtD Para garantizar que este dispositivo esté activo:

1. Encienda el quemador con normalidad.

1. Presione el mando del quemador elegido y gírelo hacia la

2. Sin soltar el mando, manténgalo presionado firmemente

2. Acerque algún tipo de encendedor o llama (mecheros,

izquierda hasta la posición deseada. cerillas, etc.) al quemador.

Encendido automático

durante 4 segundos tras haberse encendido la llama.

Gire el mando correspondiente hacia la derecha hasta la posición 0.

Si su placa de cocción dispone de encendido automático (bujías): 1. Presione el mando del quemador elegido y gírelo hacia la

izquierda hasta la posición de máxima potencia. Mientras el mando está presionado se producen chispas en todos los quemadores. La llama se enciende. 17

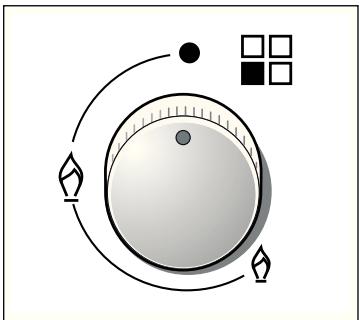

Niveles de potencia Los mandos progresivos le permiten regular la potencia que necesite entre los niveles máximo y mínimo. Posición Llama grande Llama pequeña

Mantenga la máxima limpieza. Si las bujías están sucias el encendido será defectuoso. Límpielas periódicamente con un cepillo no metálico pequeño. Tenga en cuenta que las bujías no deben sufrir impactos violentos.

Consejos de cocinado

Apertura o capacidad máximas y encendido eléctrico Apertura o capacidad mínima

Advertencias Durante el funcionamiento del quemador es normal que se escuche un leve silbido. En los primeros usos es normal que se desprendan olores. Esto no supone ningún riesgo ni mal funcionamiento. Irán desapareciendo. Una llama de color naranja es normal. Se debe a la presencia de polvo en el ambiente, líquidos derramados, etc. En el caso de una extinción accidental de las llamas del quemador, cierre el mando de accionamiento del quemador y no intente reencenderlo durante por lo menos 1 minuto. Unos segundos después del apagado del quemador se producirá un sonido (golpe seco). No es ninguna anomalía, eso significa que la seguridad se ha desactivado.

Quemador Muy fuerte Fuerte

Arroz, bechamel, ragout

Cocción al vapor: pescado, verduras

Quemador Patatas al vapor, Recalentar y mantener caliensemi-rápido verduras frestes platos cocinados y hacer cas, potajes, pas- guisos delicados tas Quemador auxiliar

Cocer: guisos, arroz con leche, caramelo

Descongelar y cocer despacio: legumbres, frutas, productos congelados

Hacer/fundir: mantequilla, chocolate, gelatina

Recipientes de cocinado Recipientes apropiados Quemador

Diámetro mínimo Diámetro máximo del recipiente del recipiente

Quemador semi-rápido 14 cm

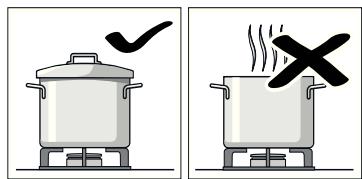

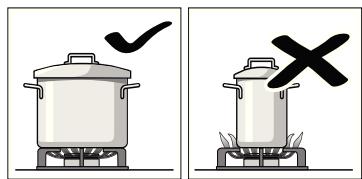

Advertencias de uso Los siguientes consejos le ayudarán a ahorrar energía y a evitar daños en los recipientes: Utilice recipientes de tamaño apropiado a cada quemador. No utilice recipientes pequeños en quemadores grandes. La llama no debe tocar los laterales del recipiente. No utilice recipientes deformados que se muestren inestables sobre la placa de cocción. Los recipientes podrían volcar. Utilice solo recipientes de base plana y gruesa. No cocine sin tapa o con esta desplazada. Se desperdicia parte de la energía.

Coloque el recipiente bien centrado sobre el quemador. En caso contrario podría volcar. No coloque los recipientes grandes en los quemadores cercanos a los mandos. Estos pueden resultar dañados debido al exceso de temperatura. Coloque los recipientes sobre las parrillas, nunca directamente sobre el quemador. Asegúrese de que las parrillas y tapas de los quemadores estén bien colocadas antes de su uso. Maneje los recipientes con cuidado sobre la placa de cocción. No golpee la placa de cocción ni coloque sobre ella pesos excesivos.

Limpieza y mantenimiento Limpieza

Una vez frío el aparato, límpielo con una esponja, agua y jabón.

No utilice máquinas de limpieza a vapor. Podría dañar la placa de cocción.

Si la placa de cocción posee un panel de cristal o de aluminio, no utilice un cuchillo, rasqueta o similar para limpiar la unión con el metal.

Después de cada uso, limpie la superficie de los respectivos elementos del quemador una vez que se haya enfriado. Si se dejan restos (alimentos recocidos, gotas de grasa, etc.), por poco que sea, se incrustarán en la superficie y serán luego más difíciles de eliminar. Es necesario que los agujeros y ranuras estén limpios para que la llama sea correcta. El movimiento de algunos recipientes puede dejar restos metálicos sobre las parrillas. Limpie los quemadores y las parrillas con agua jabonosa y frótelos con un cepillo no metálico. Si las parrillas disponen de tacos de goma, tenga cuidado al limpiarlas. Los tacos pueden soltarse y la parrilla puede rayar la placa de cocción. Seque completamente los quemadores y las parrillas siempre. La presencia de gotas de agua o zonas húmedas al comienzo de la cocción puede deteriorar el esmalte. Después de la limpieza y secado de los quemadores, asegúrese de que las tapas estén bien colocadas sobre el difusor.

Mantenimiento Limpie al instante los líquidos que se derramen. Así evitará que los restos de comida se peguen y se ahorrará esfuerzos innecesarios. Debido a las altas temperaturas que soportan, el quemador wok y las zonas de acero inoxidable (grasera, contorno de los quemadores, etc.) pueden cambiar de color. Esto es normal. Después de cada uso, limpie dichas zonas con un producto apropiado para acero inoxidable. Se recomienda utilizar regularmente el producto de limpieza disponible en nuestro Servicio Técnico con código 464524. ¡Atención! El limpiador de inoxidable no se debe utilizar en la zona alrededor de los mandos. Las indicaciones (serigrafía) se pueden borrar. No deje líquidos ácidos (zumo de limón, vinagre, etc.) sobre la placa de cocción.

Solucionar anomalías En ocasiones, las anomalías detectadas se pueden solucionar fácilmente. Antes de llamar al Servicio Técnico tenga en cuenta los siguientes consejos: Anomalía

El funcionamiento elécFusible defectuoso. trico general está averiado.

El encendido automático no funciona.

Comprobar en el cuadro general de mando si ha saltado el automático o un diferencial.

Pueden existir residuos de alimentos o de limpieza entre las bujías y los quemadores.

El espacio entre la bujía y el quemador debe estar limpio.

Los quemadores están mojados.

Secar cuidadosamente las tapas del quemador.

Las tapas del quemador están mal colocadas.

Comprobar que las tapas están bien colocadas.

El aparato no está conectado a tierra, está mal conectado o la toma de tierra es defectuosa.

Póngase en contacto con el instalador eléctrico.

Las ranuras del quemador están sucias.

Hay olor a gas en la cocina.

El quemador se apaga inmediatamente después de soltar el mando.

Comprobar en la caja general de fusibles si el fusible está averiado y cambiarlo.

El automático o un diferencial ha saltado.

La llama del quemador no Las piezas del quemador están mal colocadas. es uniforme. El flujo de gas no parece normal o no sale gas.

Colocar correctamente las piezas sobre el quemador correspondiente. Limpiar las ranuras del quemador.

El paso de gas está cerrado por llaves intermedias. Abrir las posibles llaves intermedias. Si el gas proviene de una bombona, comprobar que no está vacía.

Algún grifo está abierto.

Mal acoplamiento de la bombona.

Comprobar que el acoplamiento es perfecto.

Posible fuga de gas.

Cerrar la llave general de gas, ventilar el recinto y avisar inmediatamente a un técnico de instalación autorizado para la revisión y certificación de la instalación. No utilizar el aparato hasta asegurarse de que no existe ninguna fuga de gas en la instalación o el aparato.

No ha mantenido el mando presionado el tiempo Una vez encendido el quemador, mantener el suficiente. mando presionado unos segundos más. Las ranuras del quemador están sucias.

Limpiar las ranuras del quemador. 19

Servicio de asistencia técnica Si se solicita nuestro Servicio Técnico, se debe facilitar el número de producto (E-Nr.) y el número de fabricación (FD) del aparato. Esta información figura en la placa de características, situada en la parte inferior de la placa de cocción, y en la etiqueta del manual de uso. Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial. Solicitud de reparación y asesoramiento en caso de averías E 902 351 352 Confíe en la competencia del fabricante. De esa forma se asegura de que la reparación se lleva a cabo por personal técnico debidamente instruido, equipado con las piezas originales y de repuesto necesarias para su aparato.

Embalaje y aparatos usados Si en la placa de características del aparato aparece el símbolo ), tenga en cuenta las siguientes indicaciones:

Eliminación de residuos respetuosa con el medio ambiente Desenvuelva el aparato y deshágase del embalaje de manera respetuosa con el medio ambiente. El embalaje de su aparato se ha fabricado con los materiales estrictamente necesarios para garantizar una protección eficaz durante el transporte. Estos materiales son totalmente reciclables, reduciendo así el impacto medioambiental. Le invitamos a contribuir también en la conservación del medio ambiente, siguiendo los siguientes consejos: ■

deposite el embalaje en el contenedor de reciclaje adecuado,

antes de deshacerse de un aparato desechado, inutilícelo. Consulte en su administración local la dirección del centro recolector de materiales reciclables más próximo y entregue allí su aparato,

no tire el aceite usado por el fregadero. Guárdelo en un recipiente cerrado y entréguelo en un punto de recogida o, en su defecto, en un contenedor de basura (acabará en un vertedero controlado; probablemente no es la mejor solución, pero evitamos la contaminación del agua).

Este aparato cumple con la directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como WEEE (waste electrical and electronic equipment).

Condiciones de garantía Si, contrariamente a nuestras expectativas, el aparato presentara algún daño o no cumpliera con sus exigencias de calidad previstas, le rogamos nos lo haga saber lo antes posible. Para que la garantía tenga validez, el aparato no deberá haber sido manipulado, ni sometido a un mal uso. Las condiciones de garantía aplicables son las establecidas por la representación de nuestra empresa en el país donde se haya efectuado la compra. Puede solicitarse información detallada en los puntos de venta. Es necesario presentar el justificante de compra para hacer uso de la garantía. Reservado el derecho de modificaciones.
