BEDIENUNGSANLEITUNG EC675PB21E SIEMENS

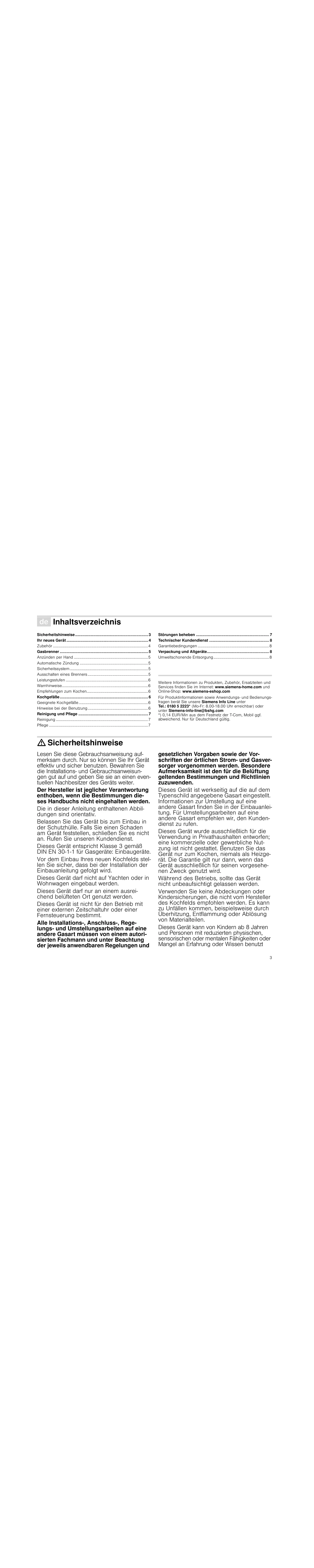

• Ø Inhaltsverzeichnis deGc[a]bruehtauilsng Sicherheitshinweise p. 3
• Ihr neues Gerät p. 4
• Zubehör p. 4
• Gasbrenner p. 5
• Anzünden per Hand p. 5
• Automatische Zündung p. 5
• Sicherheitssystem p. 5
• Ausschalten eines Brenners p. 5
• Leistungsstufen p. 6
• Warnhinweise p. 6
• Empfehlungen zum Kochen p. 6
• Kochgefäße p. 6
• Geeignete Kochgefäße p. 6
• Hinweise bei der Benutzung p. 6
• Reinigung und Pflege p. 7
• Reinigung p. 7
• Pflege p. 7
• Störungen beheben p. 7
• Technischer Kundendienst p. 8
• Garantiebedingungen p. 8
• Verpackung und Altgeräte p. 8
• Umweltschonende Entsorgung Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.siemens-home.com und Online-Shop: www.siemens-eshop.com Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unsere Siemens Info Line unter Tel.: 0180 5 2223* (Mo-Fr: 8.00-18.00 Uhr erreichbar) oder unter Siemens-info-line@bshg.com *) 0,14 EUR/Min aus dem Festnetz der T-Com, Mobil ggf. abweichend. Nur für Deutschland gültig. : Sicherheitshinweise Lesen Sie diese Gebrauchsanweisung aufmerksam durch. Nur so können Sie Ihr Gerät effektiv und sicher benutzen. Bewahren Sie die Installations- und Gebrauchsanweisungen gut auf und geben Sie sie an einen eventuellen Nachbesitzer des Geräts weiter. Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen dieses Handbuchs nicht eingehalten werden. Die in dieser Anleitung enthaltenen Abbildungen sind orientativ. Belassen Sie das Gerät bis zum Einbau in der Schutzhülle. Falls Sie einen Schaden am Gerät feststellen, schließen Sie es nicht an. Rufen Sie unseren Kundendienst. Dieses Gerät entspricht Klasse 3 gemäß DIN EN 30-1-1 für Gasgeräte: Einbaugeräte. Vor dem Einbau Ihres neuen Kochfelds stellen Sie sicher, dass bei der Installation der Einbauanleitung gefolgt wird. Dieses Gerät darf nicht auf Yachten oder in Wohnwagen eingebaut werden. Dieses Gerät darf nur an einem ausreichend belüfteten Ort genutzt werden. Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt. Alle Installations-, Anschluss-, Regelungs- und Umstellungsarbeiten auf eine andere Gasart müssen von einem autorisierten Fachmann und unter Beachtung der jeweils anwendbaren Regelungen und gesetzlichen Vorgaben sowie der Vorschriften der örtlichen Strom- und Gasversorger vorgenommen werden. Besondere Aufmerksamkeit ist den für die Belüftung geltenden Bestimmungen und Richtlinien zuzuwenden. Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Informationen zur Umstellung auf eine andere Gasart finden Sie in der Einbauanleitung. Für Umstellungsarbeiten auf eine andere Gasart empfehlen wir, den Kundendienst zu rufen. Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Benutzen Sie das Gerät nur zum Kochen, niemals als Heizgerät. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen Zweck genutzt wird. Während des Betriebs, sollte das Gerät nicht unbeaufsichtigt gelassen werden. Verwenden Sie keine Abdeckungen oder Kindersicherungen, die nicht vom Hersteller des Kochfelds empfohlen werden. Es kann zu Unfällen kommen, beispielsweise durch Überhitzung, Entflammung oder Ablösung von Materialteilen. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt p. 8

werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Gefahr der Verpuffung! Bei Ansammlung von unverbranntem Gas in geschlossenen Räumen besteht Verpuffungsgefahr. Das Gerät nicht der Zugluft aussetzen. Die Brenner können sonst ausgehen. Lesen Sie die Warnhinweise bezüglich der Funktionsweise der Gasbrenner aufmerksam durch. Vergiftungsgefahr! Die Benutzung eines Gaskochgeräts erzeugt in dem Raum, in dem es betrieben wird, Wärme, Feuchtigkeit und Verbrennungsprodukte. Stellen Sie sicher, dass die Küche gut durchlüftet ist, vor allem wenn das Kochfeld in Betrieb ist: halten Sie die natürlichen Belüftungsöffnungen frei oder installieren Sie eine mechanische Belüftung (Abzugshaube). Ein langer und dauerhafter Betrieb des Geräts kann eine zusätzliche oder effizientere Belüftung erfordern: öffnen Sie ein Fenster oder erhöhen Sie die Leistung der Abzugshaube. Verbrennungsgefahr! Kochstellen und deren Umgebung werden sehr heiß. Berühren Sie niemals heiße Oberflächen. Halten Sie Kinder unter 8 Jahren fern. Brandgefahr! ■ Die Kochstellen werden sehr heiß. Brennbare Gegenstände niemals auf das Koch- feld stellen. Keine Gegenstände auf dem Kochfeld abstellen. ■ Lagern Sie keine ätzenden chemischen Reinigungsmittel oder Produkte, Dampfreiniger, brennbare Materialien oder andere Produkte, die keine Lebensmittel sind, unter diesem Haushaltsgerät bzw. benutzen Sie diese nicht in unmittelbarer Nähe. ■ Überhitztes Fett oder Öl ist leicht entzündlich. Entfernen Sie sich nicht, wenn Sie Fett oder Öl erhitzen. Falls sich Fett oder Öl entzündet, löschen Sie das Feuer nicht mit Wasser. Decken Sie das Kochgefäß zum Ersticken der Flamme mit einem Deckel ab und schalten Sie die Kochstelle aus. Verletzungsgefahr! ■ Kochgefäße, die beschädigt sind, die nicht die richtige Größe aufweisen, deren Rand über das Kochfeld hinausragt oder die schlecht aufgestellt sind, können schwere Schäden verursachen. Beachten Sie die Tipps und Warnhinweise zu den Kochgefäßen. ■ Beim Auftreten einer Störung stellen Sie die Gas- und Stromzufuhr des Geräts ab. Für Reparaturarbeiten rufen Sie bitte unseren Kundendienst. ■ Nehmen Sie keine Arbeiten im Geräteinneren vor. Gegebenenfalls rufen Sie bitte unseren Kundendienst. ■ Falls sich ein Bedienknebel nicht drehen lässt, versuchen Sie es nicht gewaltsam. Rufen Sie unverzüglich den Kundendienst, damit er ihn repariert oder austauscht. Stromschlaggefahr! Benutzen Sie keine Dampfreiniger zur Reinigung des Geräts. Brandg efahr! Brandg efahr! Verletzungsgefahr! Verletzungsgefahr! Verletzungsgefahr! Ihr neues Gerät Auf Seite 2 finden Sie eine Übersicht über Ihr Gerät sowie über die Leistung der Brenner. Zubehör Je nach Modell sind beim Kochfeld folgende Zubehörteile inbegriffen. Diese sind auch über den Kundendienst erhältlich. Zusatzrost Wok Zusatzrost Kaffeekocher Zur ausschließlichen Benutzung auf dem Wokbrenner und mit Kochgefäßen, die einen gewölbten Boden haben. Zur ausschließlichen Benutzung auf dem Sparbrenner und mit Kochgefäßen, die einen kleineren Durchmesser als 12 cm haben. Der Gebrauch dieser Kochgefäße kann eine kurzfristige Verformung der Fettauffangschale verursachen. Das ist normal und hat keinen Einfluss auf den Betrieb des Gerätes.

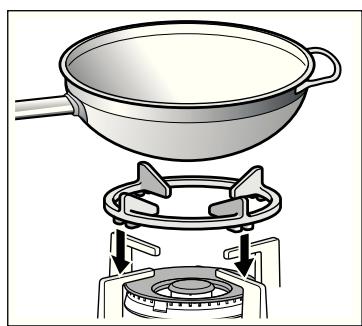

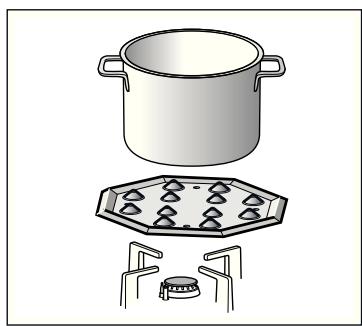

Simmer Plate Wok Dieses Zubehörteil dient zur Wärmereduzierung bei Verwendung der niedrigsten Leistungsstufe. Der Wok verteilt die starke Hitze gleichmäßig und erlaubt so das raschere Garen von Speisen, wobei weniger Öl benötigt wird. Legen Sie das Zubehörteil mit den Ausbuchtungen nach oben auf den Rost, und nie direkt auf den Brenner. Stellen Sie das Kochgefäß mittig auf das Zubehörteil. Bei der Benutzung eines Woks beachten Sie die Anweisungen des Herstellers.

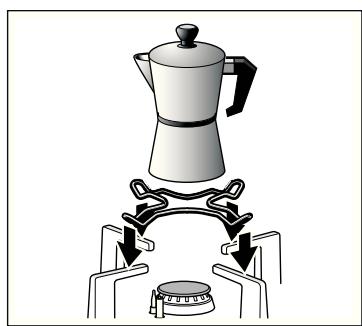

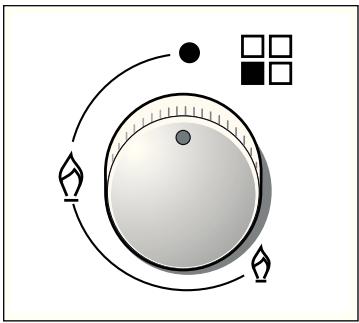

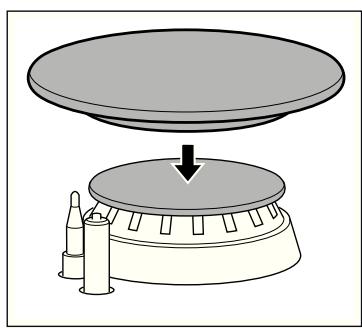

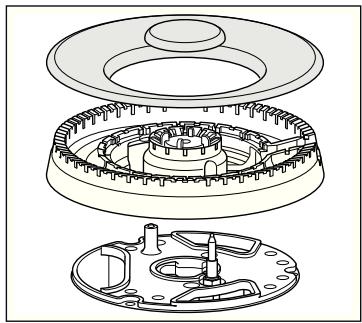

Simmer Cap Deckel, der ausschließlich dem Kochen mit minimaler Leistung dient. Für die Benutzung muss der Deckel Simmer Cap auf dem Deckel des Sparbrenners angebracht werden. Teilenummer HZ298107 Zusatzrost Wok: Gusseisen HZ298110 Zusatzrost Wok: emailliert HZ298114 Zusatzrost Kaffeekocher HZ298105 Simmer Plate HZ298128 Simmer Cap HZ298103 Wok Der Hersteller übernimmt für die fehlende oder fehlerhafte Verwendung dieser Zubehörteile keine Verantwortung. Gasbrenner An jedem Bedienknebel ist der Brenner gekennzeichnet, der dadurch kontrolliert wird. Während Sie den Bedienknebel gedrückt halten, werden Funken an allen Brennern geschlagen. Die Flamme wird entzündet.

2. Lassen Sie den Bedienknebel los.

3. Drehen Sie den Bedienknebel auf die gewünschte Position.

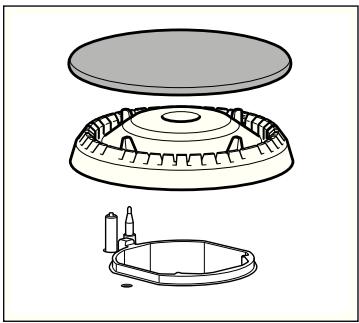

Falls die Flamme nicht gezündet wurde, drehen Sie den Bedienknebel zurück auf Aus und wiederholen Sie die Schritte. Halten Sie dieses Mal den Bedienknebel länger gedrückt (bis zu 10 Sekunden). : Gefahr der Verpuffung! Für einen korrekten Betrieb des Geräts müssen sowohl die Roste als auch alle Brennerteile richtig aufliegen. Die Brennerdeckel nicht vertauschen. Wenn nach 15 Sekunden die Flamme nicht gezündet wurde, machen Sie den Brenner aus und öffnen Sie Tür oder Fenster. Warten Sie wenigstens eine Minute, bevor Sie es erneut versuchen. Sicherheitssystem Je nach Modell verfügt Ihr Kochfeld über ein Sicherheitssystem (Thermoelement), das den Austritt von Gas verhindert, wenn die Brenner versehentlich ausgehen. Anzünden per Hand

1. Drücken Sie den Bedienknebel des gewählten Brenners hin-

ein und drehen Sie ihn nach links bis auf die gewünschte Position.

2. Nähern Sie dem Brenner einen Anzünder oder eine Flamme

(Feuerzeug, Streichholz, usw.). Automatische Zündung Wenn Ihr Kochfeld über eine automatische Zündung verfügt (Zündkerzen):

1. Drücken Sie den Bedienknebel des gewählten Brenners hin-

ein und drehen Sie ihn nach links bis auf die maximale Position. 7KHUPRHOHPHQW =QGNHU]H Um sicherzugehen, dass diese Vorrichtung aktiv ist:

1. Entzünden Sie den Brenner wie gewohnt.

2. Halten Sie den Bedienknebel weiterhin während 4 Sekunden

nach dem Anzünden der Flamme fest gedrückt. Ausschalten eines Brenners Drehen Sie den betreffenden Bedienknebel nach rechts, bis die Position 0 erreicht ist.

Leistungsstufen Zwischen maximaler und minimaler Position können Sie durch die stufenlose Regelung genau die Leistung einstellen, die Sie benötigen. Position Große Flamme Kleine Flamme

Achten Sie auf höchste Sauberkeit. Bei verschmutzten Zündkerzen funktioniert das Anzünden nicht fehlerfrei. Reinigen Sie sie regelmäßig mit einer kleinen nicht metallischen Bürste. Achten Sie darauf, dass auf die Zündkerzen keine gewaltsamen Schläge ausgeübt werden. Bedienknebel aus Empfehlungen zum Kochen Größte Öffnung bzw. Leistung und elektrische Zündung Brenner Sehr stark Stark Wok-Brenner Kochen, Garen, Aufwärmen und warmhalten: Braten, Bräuvorbereitete Gerichte, Fertiggenen, Paellas, richte asiatische Küche (Wok). Kleinste Öffnung bzw. Leistung Warnhinweise Ein leises Summen während des Betriebs der Brenner ist normal. Während des ersten Gebrauchs ist es normal, dass Gerüche frei werden. Das stellt kein Risiko bzw. keinen Defekt dar. Die Gerüche verschwinden mit der Zeit. Eine orangefarbene Flamme ist normal. Sie entsteht durch in der Luft befindlichen Staub, übergelaufene Flüssigkeiten usw. Wenn die Flamme des Brenners versehentlich ausgeht, drehen Sie den Bedienknebel des Brenners auf Aus und zünden Sie den Brenner für mindestens eine Minute nicht erneut an. Einige Sekunden nach Abschalten des Brenners ist ein dumpfes Geräusch zu hören. Dies ist normal und bedeutet, dass das Sicherheitssystem deaktiviert wurde. Mittel Schnellbrenner Schnitzel, Steak, Reis, BéchaOmelett, Bratgut mel, Ragout Niedrig Dampfgaren: Fisch, Gemüse Normalbrenner Dampfkartoffeln, frisches Gemüse, Eintöpfe, Nudeln Wiederaufwärmen und Warmhalten von bereits zubereiteten Gerichten und Zubereiten von schmackhaften Gerichten Sparbrenner Auftauen und langsam Kochen: Hülsenfrüchte, Obst, Tiefkühlgerichte Kochen: Schmorgerichte, Milchreis, Karamell Schmelzen: Butter, Schokolade, Gelatine Kochgefäße Geeignete Kochgefäße Brenner Mindestdurchmesser Höchstdurchmesser des Gefäßes des Gefäßes Wok-Brenner 22 cm Schnellbrenner 22 cm 26 cm Normalbrenner 14 cm 20 cm Sparbrenner 16 cm 12 cm Hinweise bei der Benutzung Die folgenden Hinweise helfen Ihnen, Energie zu sparen und Schäden an Kochgefäßen zu vermeiden: Verwenden Sie Kochgefäße geeigneter Größe für den jeweiligen Brenner. Benutzen Sie keine kleinen Kochgefäße auf den großen Brennern. Die Flamme sollte die Seiten der Kochgefäße nicht berühren. Benutzen Sie keine verformten Kochgefäße, die auf dem Kochfeld nicht stabil stehen. Die Gefäße können umkippen. Benutzen Sie nur Kochgefäße mit flachem und dickem Boden. Kochen Sie nicht ohne Deckel oder wenn der Deckel verschoben ist. Ein großer Teil der Energie wird verschwendet.

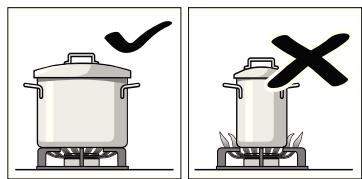

Stellen Sie das Kochgefäß mittig über den Brenner, sonst kann das Gefäß umkippen. Stellen Sie große Töpfe nicht auf die Brenner in der Nähe der Armaturen. Diese könnten überhitzt und dadurch beschädigt werden. Stellen Sie die Töpfe auf die Roste, niemals direkt auf die Brenner. Vergewissern Sie sich vor der Benutzung, dass die Topfroste und die Deckel der Gasbrenner korrekt aufliegen. Hantieren Sie vorsichtig mit den Gefäßen, die auf dem Kochfeld stehen. Schlagen Sie nicht auf das Kochfeld und stellen Sie keine schweren Gewichte darauf. Reinigung und Pflege Reinigung Achtung! Ist das Gerät einmal abgekühlt, reinigen Sie es mit einem Schwamm, Wasser und Seife.

Keine Dampfreiniger verwenden. Das Kochfeld kann dadurch beschädigt werden. Reinigen Sie die Oberflächen der Brennereinzelteile nach jeder Benutzung und in kaltem Zustand. Auch die kleinsten Rückstände (überkochende Speisen, Fettspritzer, usw.) brennen sich in die Oberfläche ein und sind später nur schwer zu entfernen. Für eine richtige Flamme müssen die Löcher und Ritzen der Brenner sauber sein.

Wenn das Kochfeld über eine Glas- oder Aluminiumblende verfügt, keine Messer, Schaber oder ähnliches zur Reinigung der Verbindungsstelle zum Metall verwenden. Das Bewegen einiger Kochgefäße kann Metallspuren auf den Rosten hinterlassen. Säubern Sie Brenner und Roste mit Seifenwasser und einer nicht metallischen Bürste. Wenn die Roste Gummiauflagen haben, gehen Sie bei der Reinigung vorsichtig vor. Die Auflagen könnten sich lösen und der Rost das Kochfeld zerkratzen. Trocknen Sie immer alle Brenner und Roste. Wassertropfen oder feuchte Zonen am Beginn des Kochvorgangs können das Email beschädigen. Nachdem die Brenner gereinigt und getrocknet sind, versichern Sie sich, dass die Deckel gut auf den Verteilern platziert sind. Pflege Entfernen Sie übergelaufene Flüssigkeiten sofort. So vermeiden Sie, dass Essensreste ankleben und Sie sparen Mühe und Zeit. Aufgrund der hohen Temperaturen, denen sie ausgesetzt sind, kann sich am Wok-Brenner und an den Zonen aus Edelstahl (Fettauffangschale, Umgebung der Brenner usw.) die Farbe verändern. Das ist normal. Reinigen Sie diese Bereiche nach jeder Benutzung mit einem für Edelstahl geeigneten Produkt. Es wird empfohlen, regelmäßig das Reinigungsmittel mit der Teilenummer 464524 zu verwenden, das über unseren Kundendienst erhältlich ist. Achtung! Das Reinigungsmittel für Edelstahl darf nicht im Bereich der Bedienteile verwendet werden. Die Kennzeichnung (Aufdruck) könnte verwischen. Lassen Sie keine säurehaltigen Flüssigkeiten (Zitronensaft, Essig, usw.) auf das Kochfeld gelangen. Störungen beheben In einigen Fällen können aufgetretene Störungen leicht behoben werden. Bevor Sie den Kundendienst rufen, beachten Sie folgende Hinweise: Störung Mögliche Ursache Lösung Störung der allgemeinen Elektrik. Sicherung defekt. Im Hauptsicherungskasten prüfen, ob die Sicherung defekt ist und ggf. ersetzen. Die automatische Sicherung oder ein Fehlerstrom- Im Hauptbedienfeld prüfen, ob die automatische schutzschalter wurde ausgelöst. Sicherung oder ein Fehlerstromschutzschalter durchgebrannt ist. Die automatische Zündung Zwischen den Zündkerzen und den Brennern kön- Der Zwischenraum zwischen Zündkerze und Brenfunktioniert nicht. nen sich Reste von Lebensmitteln oder Reinigern ner muss sauber sein. befinden. Ungleichmäßige Brennerflamme. Die Brenner sind nass. Die Brennerdeckel sorgfältig trocknen. Die Brennerdeckel sind nicht richtig aufgelegt. Überprüfen, ob die Deckel richtig aufliegen. Das Gerät ist nicht oder falsch geerdet oder die Erdung ist beschädigt. Setzen Sie sich mit dem Elektroinstallateur in Verbindung. Die Brennerteile sind nicht richtig aufgelegt. Die Brennerteile richtig auf den entsprechenden Brenner auflegen. Die Ritzen des Brenners sind verschmutzt. Ritzen des Brenners säubern. Der Gasfluss scheint nicht Zwischengeschaltete Ventile sind geschlossen. normal zu sein oder es tritt kein Gas aus. Bei Verwendung einer Gasflasche überprüfen, dass diese nicht leer ist. Die möglichen zwischengeschalteten Ventile öffnen. In der Küche riecht es nach Gas. Ein Gashahn ist offen. Gashähne schließen. Schlechter Anschluss der Gasflasche. Anschluss der Gasflasche auf Dichtheit prüfen. Mögliches Gasleck. Den Gashahn schließen, den Bereich lüften und sofort einen für die Überprüfung und Zertifizierung der Installation autorisierten Fachmann benachrichtigen. Das Gerät nicht benutzen, bis sichergestellt ist, dass es kein Gasleck an der Installation oder dem Gerät gibt. Gasflasche austauschen.

Störung Mögliche Ursache Lösung Der Brenner schaltet sich Sie haben den Bedienknebel nicht genügend sofort nach Loslassen des lange gedrückt. Bedienknebels aus. Die Ritzen des Brenners sind verschmutzt. Sobald der Brenner gezündet hat, den Bedienknebel noch einige Sekunden gedrückt halten. Ritzen des Brenners säubern. Technischer Kundendienst Wenn Sie unseren Kundendienst anrufen, halten Sie bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) des Geräts bereit. Diese Information entnehmen Sie dem Typenschild, das unter dem Kochfeld angebracht ist, und dem Etikett in der Bedienungsanweisung. Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden KundendienstVerzeichnis. Reparaturauftrag und Beratung bei Störungen

(0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.)

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechni- Verpackung und Altgeräte Wenn sich auf dem Typenschild des Geräts das Symbol )befindet, beachten Sie folgende Hinweise. Umweltschonende Entsorgung Packen Sie das Gerät aus und entsorgen Sie die Verpackung umweltgerecht. Die Verpackung Ihres Geräts besteht aus Materialien, die notwendig sind, um einen wirksamen Schutz beim Transport zu garantieren. Diese Materialien sind vollständig wiederverwertbar und verringern damit die Umweltbelastung. So wie wir können auch Sie einen Beitrag zum Umweltschutz leisten, indem Sie folgende Ratschläge beachten:

Entsorgen Sie die Verpackung in einer Tonne für recyclingfähige Materialien.

Machen Sie ein nicht mehr benutztes Gerät vor der Entsorgung unbrauchbar. Informieren Sie sich bei Ihrer örtlichen Verwaltung über die Adresse des nächsten Wertstoffhofs und liefern Sie Ihr Gerät dort ab.

Schütten Sie verwendetes Bratfett oder Öl nicht in das Spülbecken. Sammeln Sie das Öl in einem verschließbaren Gefäß und geben Sie es bei einer Sammelstelle ab oder werfen Sie es, wenn dies nicht möglich ist, in die Mülltonne (so gelangt es auf eine kontrollierte Mülldeponie - vermutlich nicht die beste Lösung, doch wird so kein Wasser verschmutzt). Dieses Gerät entspricht der Europäischen Richtlinie 2002/96/ CE über Elektro- und Elektronik-Altgeräte (WEEE, waste electrical and electronic equipment).
