TDS6030 - Hierro BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Central de vapor con plancha
Marca	BOSCH
Modelo	TDS6030
Alimentación eléctrica	Conexión a una toma con puesta a tierra, 16A bipolar (según manual)
Tecnología de planchado	EasyComfort (planchado simplificado sin ajuste de temperatura)
Función vapor	Vapor continuo, pulsesteam (doble clic), planchado vertical
Depósito de agua	Depósito extraíble con nivel máximo
Capacidad del depósito	No especificada explícitamente, llenar sin superar "max"
Tipo de agua recomendado	Agua del grifo, posible mezcla con agua destilada (1:1 o 1:2 si el agua es muy dura)
Sistema antical	Calc'nClean: descalcificación automática de la plancha y la caldera, filtro antical extraíble
Apagado automático	Después de 8 minutos de inactividad
Ahorro de energía	Modo Eco (indicador luminoso)
Seguridad	Apagado automático, superficie caliente señalizada, bloqueo SecureLock, no dejar sin supervisión
Mantenimiento	Descalcificación regular, limpieza de la suela con paño húmedo, enjuague del filtro
Almacenamiento	Compartimiento para cable y manguera, bloqueo de la plancha en la base
Uso previsto	Doméstico, altitud ≤2000 m
Conformidad	Directiva europea RAEE 2012/19/UE
Servicio posventa	Reparaciones por centro técnico autorizado, reemplazo del cable por personal calificado

Preguntas frecuentes - TDS6030 BOSCH

¿Cómo llenar el depósito de agua?

Abra la tapa de llenado (11), vierta agua del grifo sin superar el nivel 'max' (10), luego cierre la tapa. No use nunca productos aditivos.

¿Qué hacer si el indicador 'Calc'nClean' parpadea?

Eso indica que es necesaria una descalcificación. Siga el procedimiento de descalcificación: apague el aparato, deje enfriar 2 h, vacíe la caldera, llene con 300 ml de agua, agite, vacíe y enjuague el filtro si está presente.

¿Cómo usar la función pulsesteam?

Presione dos veces rápidamente el botón de liberación de vapor (14) para obtener potentes chorros de vapor que ayudan a alisar los pliegues difíciles.

¿Puedo planchar ropa colgada?

Sí, sostenga la plancha verticalmente a 15 cm de la prenda y presione el botón de vapor en intervalos de 5 segundos. Nunca dirija el vapor hacia una persona o animal.

¿Cómo activar el modo económico?

Presione el botón 'Eco' (4). El indicador se enciende. Esto ahorra energía y agua. Para volver al modo normal, presione de nuevo.

¿Qué significa el indicador 'Depósito de agua vacío'?

El indicador (3) se enciende con tres pitidos cuando el depósito está vacío. Llénelo y luego presione el botón (3) para reiniciar.

El aparato se apaga solo, ¿es normal?

Sí, por su seguridad, el aparato se apaga automáticamente después de 8 minutos sin uso. Para encenderlo de nuevo, presione el botón de liberación de vapor (14).

¿Cómo limpiar la suela?

Después de la descalcificación, limpie inmediatamente los residuos con un paño húmedo. Evite todo contacto con objetos metálicos. No use esponja abrasiva.

¿Por qué sale agua de la suela?

Esto puede deberse a condensación en las tuberías después del primer uso o una larga inactividad. Aleje la plancha y presione el botón de vapor hasta que salga vapor.

¿Qué hacer si el indicador 'Calc'nClean' no se apaga después de la descalcificación?

El proceso de descalcificación de la plancha puede haberse detenido antes de finalizar. Reinicie y termine el ciclo de descalcificación.

MANUAL DE USUARIO TDS6030 BOSCH

Instrucciones generales de seguridad

• Durante el uso, la abertura para realizar la limpieza o descalcificación del calderín se encuentra bajo presión y no debe ser abierta.

No deje el aparato desatendido cuando está conectado a la red.

• Desconecte el enchufe de la red antes de llenar el aparato con agua o antes de retirar el agua restante tras su utilización.

Coloque el aparato sobre una superficie estable.

Cuando la plancha está colocada sobre el talón o el soporte, asegúrese de situarla sobre una superficie estable.

No utilice el aparato si se ha caído, muestra daños visibles o si tiene fugas de agua. Deberá ser revisado por un servicio de asistencia técnica autorizado antes de utilizarlo de nuevo.

• Con objeto de evitar situaciones de peligro, cualquier trabajo de reparación que pueda ser necesario, como por ejemplo sustituir el cable eléctrico, debe ser realizado por un servicio de asistencia técnica autorizado.

Este aparato pueden usarlo niños con edad de 8 años y superior, y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una forma segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

Mantener el aparato y su cable fuera del alcance de los niños menores de 8 años cuando está conectado o enfriándose.

• Este aparato está diseñado para uso doméstico en altitudes inferiores a 2000 m sobre el nivel del mar.

ATENCIÓN. Superficie caliente.

La superficie puede calentarse durante el funcionamiento.

Importante

• Lea detenidamente las instrucciones de uso del aparato y guárdelas para una posible consulta posterior.
• Este aparato ha sido diseñado exclusivamente para uso doméstico, quedando por tanto excluido el uso industrial del mismo.
• Utilice este aparato solo para los fines para los que ha sido diseñado, es decir, como una plancha. Cualquier otro uso se considerará inadecuado y, en consecuencia, peligroso. El fabricante no será responsable de ningún daño resultante de un uso indebido o inadecuado.
• Antes de enchufar el aparato a la red, asegúrese de que el voltaje se corresponde con el indicado en la placa de características.
• Este aparato debe conectarse a una toma con conexión a tierra. Si utiliza una alargadera, asegúrese de que dispone de una toma de 16 A bipolar con conexión a tierra.
• No coloque el aparato bajo el grifo para llenar el depósito con agua.
• No desenchufe el aparato de la toma tirando del cable.
• No introduzca la plancha o el depósito de vapor en agua o en cualquier otro líquido.
• No deje el aparato expuesto a la intemperie (lluvia, sol, escarcha, etc.).
• Este aparato alcanza temperaturas elevadas y produce vapor durante su utilización, lo cual podrá causar escaldaduras o quemaduras en caso de uso inadecuado.
• No permita que el cable entre en contacto con la base de la plancha cuando esta esté caliente.

Información sobre eliminación

Antes de deshacerse de su aparato, use o inutilícelo de modo visible, encargándose de su evacuación en conformidad a las leyes nacionales vigentes. Solicite una información detallada a este respecto a su distribuidor, ayuntamiento o administración local.

Este aparato está marcado con el símbolo de conformidad con la Directiva Europea 2012/19/UE relativa a la eliminación de aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE).

La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Descripción

1. Pulsador e indicador luminoso "encendido / apagado"
2. Pulsador e indicador luminoso "aviso de limpieza"
3. Pulsador e indicador luminoso "depósito vacío"
4. Pulsador e indicador luminoso "ahorro de energía"
5. Manguera de vapor
6. Cable de red
7. Recogedor del cable y de la manguera.
8. Tapón de la caldera / bajo antical "Calc'nClean" *
9. Depósito de agua
10. Marca de llenado máximo
11. Boca de llenado del depósito
12. Soporte de la plancha
13. Sistema de fijación de la plancha "SecureLock" *
14. Pulsador de salida de vapor de la plancha
15. Indicador luminoso de la plancha
16. Suela
17. Contenedor "Calc'nClean" *

Introducción

EasyComfort para un planchado simple, rápido y seguro.

Descubra la nueva forma de planchar con EasyComfort. Ya no es necesario modificar la temperatura de la plancha ni realizar la tediosa labor de preclasificar las prendas. Ahora todos los materiales que pueden ser planchados, desde tejidos ultra delicados hasta los más gruesos, quedan libres de arrugas en un instante usando un único nivel de temperatura. Lo que significa que dispondrá de más tiempo para hacer otras cosas.

1. Llenar de agua el depósito

Su estación de planchado ha sido diseñada para usar agua del grifo.

Importante: No utilizar aditivos. Añadir cualquier otro líquido, como perfume, vinagre, almidón, agua de condensación de secadoras, agua de condensación de aires acondicionados u otros productos químicos puede ocasionar daños en el aparato e implica la anulación de la garantía.

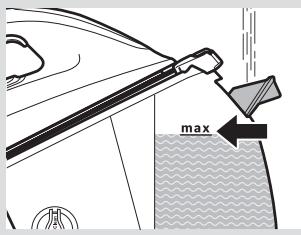

1 Abra la boca de llenado del depósito de agua (11). 2 Llene de agua el depósito (9). Nunca sobrepase la marca de llenado máximo (10). 3 Cierre la boca de llenado del depósito de agua. 4 Rellene el depósito de agua cuando la lámpara indicadora (3) se ilumine. Se emitirán tres señales sonoras. Importante: Una vez rellenado, presione el pulsador (3).

Consejo: Para prolongar la vida útil del aparato, mezcle agua del grifo con agua destilada en la misma proporción (1:1). Si el agua de su zona es muy dura, mezcle agua del grifo con agua destilada en doble proporción (1:2).

2. Calentamiento

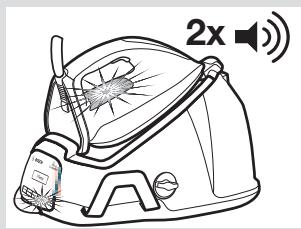

Si su aparato está provisto de sistemas de fijación de plancha (13*), presione el botón y libere la plancha. Desenrolle la manguera de vapor (5) y el cable de red (6). Conecte el cable en una toma provista de conexión a tierra. 3 Presione el pulsador (1) para conectar el aparato. Los indicadores luminosos (1, 15) parpadearán hasta alcanzar la temperatura adecuada. 4 Cuando la plancha está lista para ser usada, los indicadores luminosos (1, 15) se iluminarán de forma permanente y se emitirán dos señales sonoras.

3. Planchado

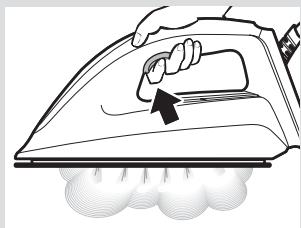

Presione el pulsador de salida de vapor (14) para planchar con vapor.

Importante: si coloca la plancha sobre el soporte, tenga cuidado de insertar primero el talón en la parte superior del frontal, como se indica en la figura.

Consejo: Para obtener un mejor resultado del planchado, se recomienda realizar las últimas pasadas de la plancha en seco, sin emisión de vapor, con el fin de secar la prenda.

Función "PulseSteam"

Este aparato está provisto de una función especial para tratar arrugas persistentes.

Presione dos veces de forma breve y rápida (doble clic) el pulsador de salida de vapor (14). Se emitirán tres potentes disparos de vapor que penetran profundamente en el tejido.

Planchado vertical

1 Mantenga la plancha en posición vertical, guardando una distancia de unos 15 cm respecto a la prenda. 2 Presione el pulsador de salida de vapor (14) de forma repetida con pausas de 5 segundos.

Atención: No proyecte el vapor sobre ropa puesta. No dirija el chorro de vapor hacia personas o animales.

4. Ahorro de energía

Si el modo "ahorro de energía" está activado, el consumo de agua y energía del aparato se reduce, y aun así se puede obtener un buen resultado de planchado para la mayoría de las prendas.

1 Presione el pulsador de ahorro de energía "Eco" (4). La lámpara indicadora se iluminará. 2 Para volver al modo normal, presione el botón "Eco" de nuevo. Se recomienda el modo normal para obtener el mejor resultado en prendas gruesas y muy arrugadas.

5. Apagado automático

Para su seguridad y para ahorrar energía, el aparato se desconectará de forma automática si no ha sido utilizado durante un periodo de 8 minutos. Se emitirán tres señales sonoras y todos los indicadores luminosos de los pulsadores del panel (1, 2, 3, 4) comenzarán a parpadear.

1 Para volver a conectar la estación y continuar con el planchado, presione de nuevo el pulsador.

Limpieza y mantenimiento

1. Proceso de descalcificación

Importante: para mantener el aparato en perfecto estado durante largo tiempo, se debe realizar el proceso de descalcificación después de un periodo de uso determinado. El indicador luminoso "Calc'nClean" (2) parpadeará y se emitirán 3 señales sonoras, indicando que se debe realizar dicho proceso.

Descalcificación de la caldera

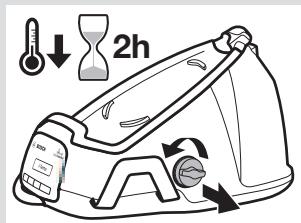

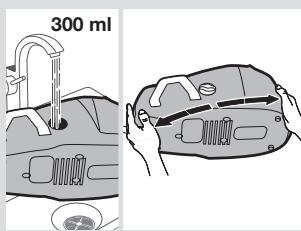

Presione el pulsador (1) para desconectar el aparato. Desenchufe el cable de red y deje enfriar el aparato durante más de 2 horas. 2 Vacíe el depósito de agua. 3 Retire la plancha del soporte (12). 4 Afloje el tapón de la caldera (8) y extráigalo. Vacíe el agua contenida en la caldera. Vierta agua del grifo en el interior de la caldera (aproximadamente 300 ml). Cierre el orificio de la caldera y agite el aparato durante unos segundos. A continuación, vacíe la caldera completamente.

Importante: Para obtener los mejores resultados, recomendamos realizar esta operación dos veces. Antes de volver a cerrarla, asegúrese de que no quede agua en la caldera.

6 Si su aparato está provisto de filtro antical (8^*) , proceda a limpiarlo (ver apartado "Descalcificación del filtro antical"). 7 Vuelva a colocar el tapón y apriételo con fuerza.

Descalcificación del filtro antical

1 Coloque el filtro antical (8^*) bajo el grifo. 2 Lávelo hasta que los depósitos de cal desaparezcan.

Descalcificación de la plancha

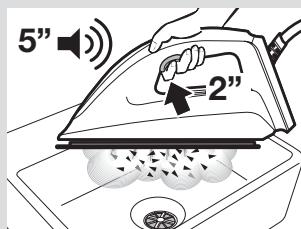

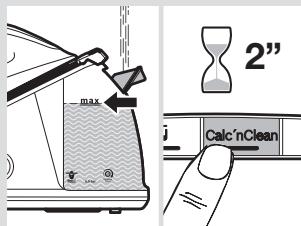

1 Llene el depósito (9) con agua del grifo. Enchufe el cable de red (6) y conecte el aparato presionando el pulsador (1). 3 Presione el pulsador de descalcificación (2) durante 2 segundos. Su lámpara indicadora lucirá de forma permanente. 4 Espere hasta que el indicador luminoso (1) cese de parpadear y se ilumine de forma permanente. Se emitirán dos señales sonoras. 5 Coloque la plancha en posición horizontal sobre un fregadero vacío para recoger el agua producida. Si su estación de planchado está provista de contenedor* "Calc'nClean" (17^*) , coloque la plancha sobre el mismo. 6 Presione el pulsador de salida de vapor de la plancha (14) durante 2 segundos. El proceso de descalcificación comenzará de forma automática. Atención: por la base se expulsará agua caliente y vapor, que arrastrarán la cal e impurezas que pudiera haber dentro de la cámara. A lo largo del proceso, se emitirán señales sonoras cada 5 segundos. 7 Al cabo de unas 3 horas aproximadamente, la plancha dejará de emitir vapor. Se emitirá una señal sonora de larga duración, que indica que el proceso de descalcificación ha terminado. El aparato se desconectará de forma automática. Para limpiar cualquier residuo que pudiera quedar en la suela (16), pase inmediatamente la plancha caliente sobre un paño de algodón húmedo.

2. Limpieza del aparato

Limpie regularmente el aparato.

Atención: riesgo de quemaduras.

1 Si el aparato está ligeramente sucio, límpielo con un paño de algodón húmedo. A continuación, séquelo. 2 Para mantener la suela suave, evite que entre en contacto con objetos metálicos. No utilice nunca estropajos ni productos químicos para limpiar la suela.

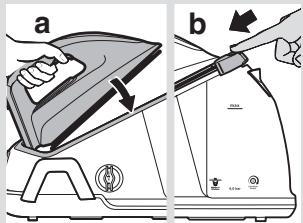

Guardar el aparato

1 Desenchufe el aparato y déjelo enfriar. Vacíe el depósito de agua. 2 Coloque la plancha sobre la estación de planchado, apoyada sobre el soporte (12). Si su aparato está provisto del sistema de fijación de plancha (13^*) , bloquee la plancha. Inserte primero el talón de la plancha y posteriormente bloquee la punta empujando el sistema de fijación en dirección a la plancha. Enrolle el cable de red (5) y la manguera de vapor (6) en el recogedor (7).

Soluciones para pequeños problemas

Problema	Causa posible	Solutución
La plancha produce humano cuando se enciende.	1. Durante la primera utilización:CERTOS componentes del aparato se engrasan ligeramente en fábrica y pueda hacer un poco de humano cuando se calienta inicialmente.	1. Esto es Completely normal y desaparecerá tras uno关键时刻.
	2. Durante posteriores开发利用aciones:la sueña puede estar manchada.	2. Limpie la sueña de acuerdo con las instrucciones limpieza de este manual.
Problema	Causa posible	Solutacion
Sale agua a工程技术 de los agujeros de la suela.	1. El agua se está condensando en el interior de los tubos porque se está usingo vapor por primera vez o no se ha utilisé durante un tiempo prolongado.	1. Separe la plancha del área de planchado y pulse el de salute de vapor hasta que se produzca vapor.
Surge citizenship por la suela o la suela está sucia.	1. Hay una acumulación de oxido o minerales en la caldera o en la plancha.	1. Lleve a cabo un ciclo de limpieza (ver apartado "Proceso de descalcificacion").
	2. Se han utilisé productos químicos o aditivos.	2. No性和 products al agua (ver apartado "Llenar de agua el depuesto"). Limpie la suela con un pañohúmedo.
Elindicador "Calc'nClean" (2) no se apaga	1. Se ha detenido el proceso de descalcificacion antes de completarse.	1. Reinicioy complete el proceso de descalcificacion.
El aparato hace un sonido de bombeo.	1. Se está bombeando agua en la caldera.	1. Es normal.
	2. No para el sonido.	2. Si no se detiene el sonido, no utilise la estancia de planchado ypongase en contacto con un service de asistencia技术水平a autorizzato.
Pérdida de presión de vapor durante el planchado.	1. El botón de salute de vapor está presionado durante mucho tiempo.	1. Presione botón de salute de vapor a intervalos.
Alplanchar aparecen marcas de agua en las prendas.	1. Puede ser causado por la condensación de vapor en la tabla de planchado.	1. Seque la cubierta de la tabla de planchado, y pase la plancha sobre las marcas (sin emitir vapor) para secarlas.
La manguera se calculenta durante el uso.	1. Estó es normal. Está causado por el vapor al partir a工程技术 de la manguera,msteads se está planchando.	1. Coloque la manguera en el lado opuesto al que usted se encontrar, paraantar elcontacto con la misma,msteadras plancha.

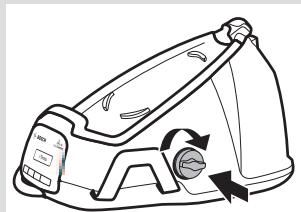

Fuga de agua procedente de la caldera.	1. El tapón de la caldera (8) está flojo.	1. Apretar el tapón con fuerza.

Si lo anterior no soluciona el problema, póngase en contacto con un servicio de asistencia técnica autorizado.

Este manual puede ser descargado desde la página local de Bosch.
