MANUAL DE USUARIO PA1200.1 POLK AUDIO

PA600.1 Puissance de sortie: 300 Watts RMS x 1 en 4 Ohms, ≤ 1% DHT+bruit Rapport signal/bruit: -60 dBA (réf. 1 Watt en 4 Ohms) Puissance supplémentaire: 600 Watts RMS x 1 en 1 Ohm, ≤ 1% DHT+bruit También pueden reducir la capacidad del conductor de oír sonidos de tráfico o de vehículos de emergencia. Tenga sentido común y practique hábitos de audición seguros cuando escuche o ajuste su sistema de sonido. Puissance de sortie: 400 Watts RMS x 1 en 4 Ohms, ≤ 1% DHT+bruit Rapport signal/bruit: -60 dBA (réf. 1 Watt en 4 Ohms) Puissance supplémentaire: 1200 Watts RMS x 1 en 1 Ohm, ≤ 1% DHT+bruit CARACTERÍSTICAS

4. Arandelas de presión (4)

• El diseño PWM Clase D altamente eficiente permite a estos amplificadores funcionar a mucho menor temperatura que los amplificadores convencionales.

5. Arandelas de goma (4)

• Fuente de alimentación conmutable MOSFET de alta velocidad y salidas bipolares complementarias.

• El diseño PWM Clase D altamente eficiente permite a estos amplificadores funcionar a mucho menor temperatura que los amplificadores convencionales.
• Fuente de alimentación conmutable MOSFET de alta velocidad. 300W x 1 400W x 1 800W x 1

• Polaridad inversa, térmica, compensada por CC y protección contra cortocircuito con indicadores de estado LED. 30-250Hz 30-250Hz 30-250Hz

• La función maestro/esclavo permite dos amplificadores en puente con una sola carga (PA600.1/PA1200.1)
• Crossover de pasabajas continuamente variable de 12 dB/octava. Filtre subsonique Oui Oui Oui Renforcement des graves Oui Oui Oui

• Función conmutable de ecualización de bajos de 8 dB. Impédance d’entrée 20K 20K 20K

• Filtro subsónico conmutable de 24 dB/octava.

• Función de control de nivel de subwoofer a distancia
• La sensibilidad de entrada variable optimiza la correspondencia con diferentes fuentes de señal.
• Las terminales de cable enchapadas en cromo y los conectores RCA aseguran una máxima transferencia de señal.
• Disipador térmico y cubierta resistentes. RMS−puissance continue en 1 Ohm de 20 à 20 000 Hz @ 14.4VDC avec moins de 0.08% DHT+bruit. RMS−puissance continue en 2 Ohms de 20 à 20,000 Hz @ 14.4VDC avec moins de 0.15% DHT+bruit. Haga inventario Asegúrese de tener en la caja del amplificador Polk Audio todo lo que necesita para comenzar a disfrutar de su sistema. Dentro de la caja, debe haber lo siguiente:

3. Arandelas de montaje (4)

ADVERTENCIA Los sistemas de sonido de automóvil de alta potencia pueden producir presiones de sonido que superan el umbral en que se puede producir pérdida de oído. PA400.1

• Conectores RCA de paso libre de amplificación unitaria.

6. Fusible de repuesto

8. Manual del propietario

9. Tarjeta de registro en línea

10. Módulo de volumen a distancia

11. Cordón de línea de teléfono

Nota importante: Si hay algo dañado, si falta algo o si el amplificador Polk Audio no funciona, notifíquelo inmediatamente a su distribuidor. Le recomendamos que conserve la caja y los materiales de empaquetado originales en caso de que necesite enviar la unidad en el futuro. Si su amplificador requiere servicio, o si se lo roban, va a necesitar el número de serie del producto. Escriba el número en el espacio que se dispone abajo. El número de serie se puede encontrar en el panel inferior y en el empaquetado del amplificador. Número de serie:____________________________ Servicio al cliente de Polk Audio: 800-377-7655 (Lunes a viernes, de 9 a 6, hora del Este) o polkcs@polkaudio.com. Fuera de Estados Unidos y Canadá, llame al 410-358-3600. Para obtener más información sobre amplificadores Polk Audio de 12 V vaya a www.polkaudio.com. Polk Audio, Inc. 5601 Metro Drive Baltimore, MD 21215

Instalar un sistema de sonido de automóvil es un proyecto serio. Si tiene dudas sobre su capacidad de llevar a cabo alguno de los pasos de instalación indicados en este manual, ahórrese problemas y comuníquese con un instalador profesional. Su distribuidor Polk Audio es un buen lugar para encontrar uno. Si tiene intenciones de hacer la instalación usted mismo, suponemos que tiene ciertas capacidades en el uso correcto de herramientas eléctricas y manuales. Independientemente de su experiencia como instalador, le recomendamos lo siguiente…

• Lea todo este manual antes de comenzar.
• Planee su instalación cuidadosamente.
• Deje suficiente tiempo para hacer toda la instalación sin tener que darse prisa.
• Tome las precauciones necesarias para proteger su automóvil y la tapicería contra rayones y perforaciones no deseadas.
• Póngase ropa y accesorios apropiados de seguridad y protección. Herramientas que puede necesitar
• Destornillador Phillips
• Herramienta para levantar paneles
• Taladro eléctrico y brocas de 3/16 plg. y 1/8 plg.
• Marcador de tinta permanente o lápiz
• Conectores de engarce sin soldadura y herramienta engarzadora
• Pelacables y cortacables
• Cinta aislante eléctrica
• Arandelas de goma para pasar cables a través de las paredes de metal del automóvil
• Juego de cables de alimentación de amplificador (disponible a través de su distribuidor autorizado Polk Audio)

LÍMITES SEGUROS DE OPERACIÓN

Polk Audio especifica el intervalo de amplificación recomendado para sus altavoces pasivos (no amplificados). Por lo general, la especificación se expresa como un cierto intervalo de potencia, tal como 20 a 200 W (por canal). Es importante entender lo que estos números significan cuando se escoge un receptor o un amplificador para los altavoces Polk Audio. El número inferior indica la potencia nominal continua mínima que produce un rendimiento aceptable en un ambiente acústico normal. El número superior indica la potencia máxima por canal que se debe dar a los altavoces Polk Audio. Este número no debe confundirse con la “administración de potencia” y no implica que el altavoz administre indefinidamente con seguridad tal potencia máxima. Especificamos una amplia gama de valores nominales de potencia porque no todos los fabricantes de aparatos electrónicos utilizan el mismo método para establecer el valor nominal de potencia. De hecho, los amplificadores de alta calidad con valor nominal de potencia bajo suenan mejor y más fuerte que las unidades de baja calidad con valor nominal de potencia alto. La potencia de los automóviles en caballos de fuerza es una buena analogía. Su automóvil probablemente tiene muchos más caballos de fuerza de los que necesita para ir diaria28

mente al trabajo y es capaz de desplazarse a velocidades de más de 120 mph (190 kph). Tener la potencia adicional es bueno para la aceleración en las rampas de entrada a las autopistas y para evitar el peligro, pero no significa que sea aconsejable conducir el automóvil por la carretera a toda velocidad y potencia durante largos períodos de tiempo. No lo es. Si lo duda, pregúntele a su mecánico local o a la policía. De manera similar, recomendamos que use amplificadores y receptores con valor de potencia nominal mayor que los límites de administración de potencia de nuestros altavoces, porque tener potencia adicional para máximos de poca duración conduce a mejor calidad de sonido, máxima gama dinámica y salida de alto volumen sin esfuerzo. Pero le recomendamos enfáticamente que no aplique a diario a sus altavoces la potencia máxima de su amplificador o receptor. Los altavoces se pueden dañar cuando se hace funcionar un amplificador, independientemente de su potencia en vatios, a más volumen del que puede producir con claridad. El funcionamiento a este volumen puede producir altos niveles de distorsión audible originada en el amplificador, lo cual puede agregar un sonido discordante y arenoso a lo que se está escuchando. Si oye distorsión, baje el volumen o arriésguese a dañar los altavoces. Casi cualquier altavoz se puede dañar, independientemente de su valor nominal de potencia, si se sube el volumen del amplificador o el receptor hasta la distorsión y más.

8. Instale siempre el fusible de la conexión de alimentación

a una distancia de 8 a 10 pulgadas de la terminal de la batería. Instale un fusible o un interruptor automático con un valor nominal ligeramente superior al de los fusibles de a bordo del amplificador. Para el calibre del cable de alimentación, tome en cuenta la corriente total del sistema y la longitud del cable. La Asociación Internacional de Desafíos de Sonido Automovilístico (International Auto Sound Challenge Association, IASCA) y otras organizaciones de competencias de sonido de automóvil tienen tablas para esto; usted también puede encontrar una tabla en la guía de estudio de los Profesionales Certificados en Electrónica Móvil (Mobile Electronics Certified Professionals, MECP). Las recomendaciones de calibres mínimos de cable para amplificadores individuales aparecen en la página de especificaciones. Utilice siempre cable del mismo calibre en la conexión a tierra y en la alimentación del amplificador. Examine el cable de conexión a tierra de la batería del vehículo y, si es necesario, mejórelo agregándole un cable de conexión a tierra adicional del mismo calibre que el del cable de alimentación del amplificador. Recuerde que el amplificador puede producir su salida nominal sólo en ausencia de limitaciones de corriente causadas por los cables de alimentación y de conexión a tierra.

9. Este amplificador ha sido diseñado para funcionar con

una carga de altavoces de 1 a 4 Ohms. Tenga en mente que el calor es el enemigo a largo plazo de los componentes electrónicos de automóvil y que mientras menor sea la carga de altavoces más calor se genera. Para las aplicaciones de altavoces de baja impedancia o las instalaciones con ventilación restringida, es recomendable instalar un ventilador de enfriamiento externo.

10. Las conexiones a tierra y a la batería del vehículo deben

hacerse con terminales de anillo engarzado del tamaño apropiado (lo que cuenta es el área de las superficies). También se recomienda soldar las terminales después de engarzarlas.

11. Debido a la fuente de suministro conmutable MOSFET

de alta frecuencia, generalmente no es necesario ponerle filtro al cable de alimentación (recuerde que el amplificador no puede producir la salida total si se restringe la fuente de alimentación). La conexión a tierra apropiada de la fuente de señal es obligatoria para que el amplificador alcance su máximo de rendimiento. Si las entradas RCA no tienen una conexión a tierra adecuada a través de la fuente de señal, el ruido eléctrico del vehículo puede pasar al sistema. FIGURA 1a—CONTROLES Y CONEXIONES DEL AMPLIFICADOR— PANEL DELANTERO (PA400.1/PA600.1/PA1200.1)

PAUTAS DE INSTALACIÓN

1. Lea este manual cuidadosamente antes de instalar

2. Desconecte la terminal de tierra de la batería antes

de hacer conexiones eléctricas.

3. Vea si hay peligros u obstrucciones tales como tanques

de gasolina, líneas de freno o combustible y arneses de cables antes de montar el amplificador.

4. Escoja una ubicación de montaje con acceso y ventilación adecuados que proteja al amplificador del calor,

la humedad y la suciedad.

5. Para montar firmemente el amplificador, es necesario

quitarle primero la tapa. Desatornille los cuatro (4) tornillos de retención de la tapa.

6. Evite los bordes de metal afilados cuando encamine

los cables hasta el amplificador, y encamine los cables RCA lejos de los cables de alimentación y otros arneses de cables de automóvil que podrían causar ruido.

7. El amplificador debe estar conectado a tierra con un

cable corto de alto calibre conectado directamente a una superficie de metal desnudo del automóvil, preferiblemente metal de carrocería raspado. No lo conecte a los puntos de conexión a tierra de fábrica, los pernos de los asientos o los soportes soldados por puntos. FIGURA 1b— REMOTO Control remoto (REMOTE)—Controla la amplificación del subwoofer a distancia para facilitar el ajuste durante la audición. Advertencia: NO conecte una perilla de control de nivel de otro fabricante al control de nivel de subwoofer a distancia de ningún amplificador Polk Audio. Aunque los conectores encajan correctamente, la perilla de control y la posición de las clavijas del conector pueden ser diferentes y el amplificador puede dañarse. Cordón de línea de teléfono Módulo de volumen a distancia

1. Conectores de entrada RCA (INPUT)—Aceptan

entradas de nivel de línea de unidades principales o procesadores de señales a voltajes entre 250 mV y 7.5 V.

2. Conectores de salida de línea RCA (LINE OUT)—

Estos conectores RCA de paso libre se pueden utilizar para enviar la señal de entrada a un segundo amplificador.

3. Selector maestro/esclavo (MASTER, SLAVE)—

Controla que el amplificador sea esclavo o maestro cuando se conecta en configuraciones de amplificadores combinados. (Consulte la sección Combinación de amplificadores de esta guía.)

4. Control de amplificación (GAIN)—Controla la

sensibilidad del amplificador y se utiliza para hacer corresponder el nivel de entrada del amplificador con el nivel de salida de la fuente de señal.

5. Interruptor subsónico (SUBSONIC)—El filtro

subsónico atenúa las frecuencias menores de 30 Hz en 24 dB/octava.

6. Interruptor de ecualización de bajos (BASS EQ)—

Agrega refuerzo de bajos de 8 dB al subwoofer cuando se selecciona la posición +8dB.

7. Control remoto (REMOTE)—Controla la amplificación

del subwoofer a distancia para facilitar el ajuste durante la audición. Advertencia: NO conecte una perilla de control de nivel de otro fabricante al control de nivel de subwoofer a distancia de ningún amplificador Polk Audio. Aunque los conectores encajan correctamente, la perilla de control y la posición de las clavijas del conector pueden ser diferentes y el amplificador puede dañarse.

8. Control LPF (LPF)—Controla el valor límite del filtro

de pasabajas de 30 Hz a 250 Hz.

9. Selector de fase (PHASE)—Puede fijarse en 0° o 180°

para cambiar la salida de fase del woofer.

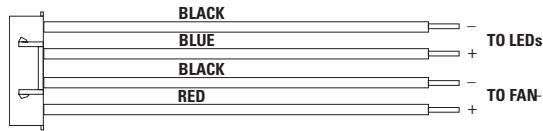

10. Conector LED/FAN (LED/FAN)—Permite la

conexión de un ventilador de enfriamiento opcional para el amplificador.

11. Indicadores de estado LED—(GREEN-POWER, REDPROTECT). Se iluminan de color VERDE para indicar

que el amplificador está encendido y funcionando normalmente. Se iluminan de color ROJO si el amplificador se apaga debido un cortocircuito, compensación de CC o recalentamiento detectado por el circuito de protección de a bordo. PA400.1 PA600.1 PA1200.1 FIGURA 2—ARNÉS DE CABLES DE LAS LUCES INDICADORAS

LED O DEL VENTILADOR

contra daños eléctricos internos y su objetivo es proteger sólo el amplificador. A toda otra conexión de alimentación se le debe instalar un fusible en la fuente. El PA400.1 tiene 2 fusibles de 25 A, el PA600.1 tiene 2 fusibles de 30 A y el PA 1200.1 tiene 3 fusibles de 40 A.

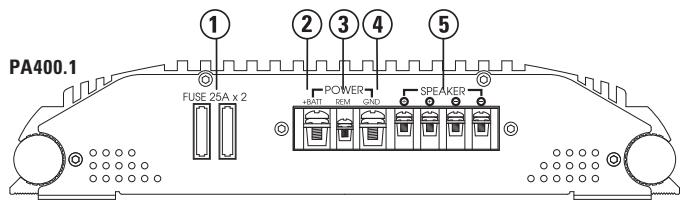

2. Alimentación de 12V (+) (+Batt)—Conecte esta

terminal a través de un FUSIBLE o un INTERRUPTOR AUTOMÁTICO a la terminal positiva de la batería del vehículo o a la terminal positiva de una batería de sistema de sonido aislada. ADVERTENCIA: Proteja siempre este cable de alimentación instalándole un fusible o un interruptor automático del tamaño apropiado a menos de 12 plg. de la terminal de la batería.

3. Encendido a distancia (REM)—Esta terminal enciende

el amplificador cuando se le aplican 12 V (+). Conéctela al conductor de encendido a distancia de la unidad principal o a la fuente de señal.

4. Conexión a tierra (GND)—Conecte esta terminal

directamente al chasis de plancha de metal del vehículo con el cable más corto posible necesario para hacer esta conexión. Utilice siempre cable de calibre igual o mayor que el del cable de alimentación de 12 V. Es necesario raspar el punto de conexión a tierra del chasis para quitarle la pintura y la suciedad. Utilice solamente conectores soldados y/o conectores engarzados de calidad en ambos extremos de este cable. NO conecte esta terminal directamente a la terminal de conexión a tierra de la batería del vehículo ni a ningún otro punto de conexión a tierra de fábrica.

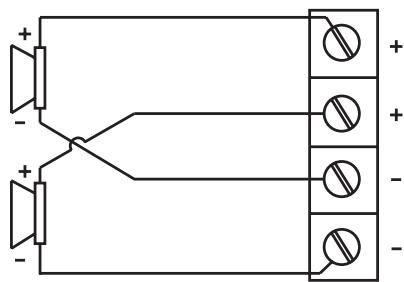

5. Terminales de altavoz (SPEAKER)—Conecte los

subwoofers a estas terminales. (Consulte la sección de diagramas de cableado de altavoces de esta guía.) NOTA: Las terminales de salida de subwoofer dobles (+) y (–) de los amplificadores PA400.1, PA600.1 y PA1200.1 tienen una conexión interna en paralelo y la impedancia combinada de la carga se debe tomar en consideración cuando se conecten varios subwoofers.

ESPANOL Los amplificadores de subwoofer Polk 600.1 y 1200.1 se pueden conectar en combinaciones maestro/esclavo de varios amplificadores del mismo valor nominal de potencia para aumentar la potencia manteniendo una correspondencia de nivel precisa. Se trata de las combinaciones de amplificación sincronizada en paralelo y amplificación sincronizada en puente externo. NOTE: En esta combinación, los amplificadores se pueden combinar solamente en pares correspondientes. Se pueden agregar varios pares correspondientes para hacer funcionar cargas de subwoofer separadas en un sistema dado. ADVERTENCIA: El control de amplificación del amplificador se pasa completamente por alto en la modalidad de ESCLAVO. NO pase el selector MASTER/SLAVE a la posición

CONFIGURACIONES DE FILTRO

Y AMPLIFICACION EN COMBINACIONES

DE AMPLIFICADORES FIGURA 5—AMPLIFICACIÓN SINCRONIZADA EN PARALELO (PA600.1/PA1200.1) ADVERTENCIA: NO intente combinar amplificadores de distintos valores nominales de potencia. Estas combinaciones de amplificadores funcionan bien sólo si el amplificador maestro y el amplificador esclavo son modelos idénticos. NOTA: Es INDISPENSABLE fijar las mismas configuraciones de filtro subsónico, filtro de ecualización y de otros filtros en los amplificadores maestros para lograr resultados seguros y óptimos. Las pautas de ajuste se tratan en la sección Configuraciones de crossover y ajuste de amplificación de esta guía.

COMBINACION DE AMPLIFICADORES

AMPLIFICACION SINCRONIZADA EN PARALELO En esta combinación maestro/esclavo, los controles de preamplificación del amplificador maestro se mantienen activos y el preamplificador del amplificador esclavo se pasa por alto. Esto permite que el amplificador maestro controle la amplificación, la filtración y el nivel de subwoofer en los dos amplificadores. Esta combinación permite que los amplificadores hagan funcionar sus propios subwoofers separados y se mantengan sincronizados por medio de una señal de preamplificación de audio en fase proveniente del amplificador maestro. Las conexiones de cableado a las salidas de subwoofer del amplificador en esta combinación deben ser configuraciones estándar en fase que formen una conexión de altavoces en paralelo. (Consulte la sección de amplificación sincronizada en paralelo de esta guía para ver los diagramas de conexión de altavoces y amplificador.)

Consulte la Figura 5 para ver los detalles de cableado

1. Señal de entrada—Conecte estos conectores RCA

como se describe en la sección de conexiones del panel delantero de esta guía.

2. Selector maestro/esclavo (MASTER/SLAVE)

• Fije el selector MASTER/SLAVE del amplificador maestro en la posición MASTER.
• Fije el selector MASTER/SLAVE del amplificador esclavo en la posición SLAVE.
• Fijar el selector MASTER/SLAVE de los dos amplificadores fija automáticamente la configuración de los conectores RCA de entrada y salida de acuerdo con la designación de maestro o esclavo de cada amplificador. NOTA: Un solo amplificador maestro puede controlar hasta tres amplificadores esclavos en esta combinación. Se pueden agregar varias combinaciones maestro/esclavo idénticas a un sistema dado. AMPLIFICACION SINCRONIZADA

3. Selector de fase (PHASE)—Fije los selectores de fase

de todos los amplificadores sincronizados en la misma posición (todos en 0° o todos en 180°).

4. Para lograr un rendimiento óptimo y seguro—los

controles de LPF, ecualización de bajos y filtro subsónico deben estar en la misma posición en todos los amplificadores sincronizados.

5. Conexión de señal—Conecte un cable RCA del

conector de salida RCA (LINE OUT) del amplificador maestro al conector de entrada RCA (INPUT) del amplificador esclavo, como se muestra en la figura 5.

6. Conexiones de altavoz de subwoofer—En esta

combinación de amplificadores, cada amplificador debe hacer funcionar sus propios subwoofers. Conecte las terminales de altavoz de cada amplificador a las combinaciones de uno o varios subwoofers que produzcan una impedancia nominal entre 1 y 4 Ohms. Asegúrese de que cada amplificador perciba la misma impedancia de altavoces.

AMPLIFICADOR MAESTRO

CONEXIONES Y CONFIGURACIONES

DE AMPLIFICACIÓN SINCRONIZADA

EN PARALELO NOTA: Un solo amplificador maestro puede controlar hasta tres amplificadores esclavos en esta combinación. Se pueden agregar varias combinaciones de amplificadores maestro/esclavo idénticos a un sistema dado. En esta combinación maestro/esclavo, los controles de preamplificación del amplificador maestro se mantienen activos y el preamplificador del amplificador esclavo se pasa por alto. Esto permite que el amplificador maestro controle la amplificación, la filtración y el nivel de subwoofer en los dos amplificadores. Esta combinación permite que los amplificadores hagan funcionar cargas de subwoofer en común y se mantengan sincronizados por medio de una señal de preamplificación de audio fuera de fase proveniente del amplificador maestro. En esta configuración de cableado de subwoofers, el amplificador maestro envía la señal positiva al subwoofer y el amplificador esclavo envía la señal negativa, formando así una conexión de altavoces por puente externo. (Consulte la sección de amplificación sincronizada en puente externo de esta guía para ver los diagramas de conexión de altavoces y amplificador.) SLAVE cuando el amplificador esté conectado y funcionando. NO conecte ninguna señal de fuente de más de 200 mV al amplificador esclavo. AMPLIFICADOR ESCLAVO Cableado De Subwoofer (vista superior) MAESTRO ESCLAVO NOTA: Las terminales de salida de subwoofer dobles (+) y (–) tienen una conexión interna en paralelo y la impedancia combinada de la carga se debe tomar en consideración cuando se conecten varios subwoofers.

DE LA AMPLIFICACIÓN SINCRONIZADA

1. Señal de entrada—Conecte estos conectores RCA

como se describe en la sección de conexiones del panel delantero de esta guía.

2. Selector maestro/esclavo (MASTER/SLAVE)

• Fije el selector MASTER/SLAVE del amplificador maestro en la posición MASTER.
• Fije el selector MASTER/SLAVE del amplificador esclavo en la posición SLAVE.
• Fijar el selector MASTER/SLAVE de los dos amplificadores fija automáticamente la configuración de los conectores RCA de entrada y salida de acuerdo con la designación de maestro o esclavo de cada amplificador. NOTA: En esta combinación, los amplificadores se pueden combinar solamente en pares correspondientes. Se pueden agregar varios pares correspondientes para hacer funcionar cargas de subwoofer separadas en un sistema dado.

3. Selector de fase (PHASE)—Fije los selectores de fase

de todos los amplificadores maestros sincronizados en 0°. Fije los selectores de fase de todos los amplificadores esclavos sincronizados en 180°. Para que funcione la amplificación sincronizada en puente externo, la fase de los amplificadores maestros debe ser opuesta a la de los amplificadores esclavos.

4. Para lograr un rendimiento óptimo y seguro—los

controles de LPF, ecualización de bajos y filtro subsónico deben estar en la misma posición en todos los amplificadores sincronizados.

5. Conexión de señal—Conecte un cable RCA del

conector de salida RCA (LINE OUT) del amplificador maestro al conector de entrada RCA (INPUT) del amplificador esclavo, como se muestra en la Figura 6.

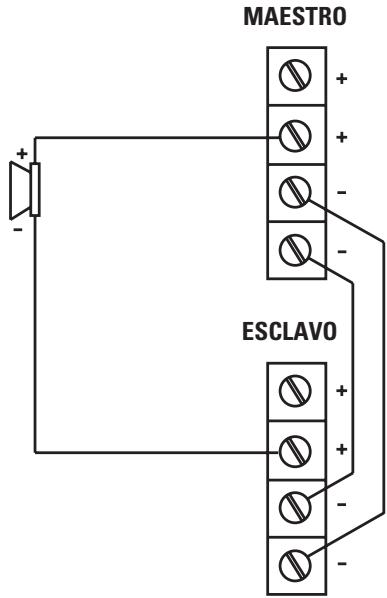

6. Conexiones de altavoz de subwoofer—En esta

combinación de amplificadores, las terminales de altavoz de subwoofer de los dos amplificadores hacen funcionar subwoofers en común. Guíese por el siguiente diagrama de conexión de altavoces cuando conecte los subwoofers a los amplificadores. Conecte las terminales de altavoz de los amplificadores a cualquier combinación de uno o más subwoofers que produzca una impedancia nominal entre 2 y 4 Ohms. NO conecte cargas de menos de 2 Ohms a los amplificadores en amplificación sincronizada en puente externo. FIGURA 6—AMPLIFICACIÓN SINCRONIZADA EN PUENTE EXTERNO (PA600.1/PA1200.1) AMPLIFICADOR MAESTRO ADVERTENCIA: Se deben conectar dos cables calibre 12 (AWG) como mínimo entre las terminales negativas de salida de subwoofer de los amplificadores maestros y esclavos. ADVERTENCIA: El control de amplificación del amplificador se pasa completamente por alto en la modalidad de esclavo. NO pase el selector MASTER/SLAVE a la posición SLAVE cuando el amplificador esté conectado y funcionan do. NO conecte ninguna señal de fuente de más de 200 mV al amplificador esclavo. AMPLIFICADOR ESCLAVO Cableado De Subwoofer (vista superior) MAESTRO ASTER ESCLAVO S L AV E

COMBINACIONES DE VARIOS

AMPLIFICADORES Los amplificadores de subwoofer PA400.1, PA600.1 y PA1200.1 se pueden utilizar en múltiplos de combinaciones maestro/esclavo, lo cual permite la expansión ilimitada de la sección de subwoofers del sistema. Para obtener los mejores resultados al configurar múltiplos de combinaciones de amplificadores, siga estas instrucciones.

• Señal de audio. Divida la señal de audio que va de la unidad o procesador principal a los amplificadores maestros con adaptadores RCA en Y. Divídalos una cantidad par de veces para asegurar que se correspondan los niveles de entrada de los amplificadores maestros.
• Configuración de amplificadores. Fije cada una de las combinaciones de amplificadores maestro/esclavo según se describe para el tipo de combinación que esté configurando. (Consulte las secciones Amplificación sincronizada en paralelo o Amplificación sincronizada en puente externo de esta guía para ver las descripciones de las conexiones de altavoces y amplificadores).

CONFIGURACIONES DE CROSSOVER

Y AJUSTE DE AMPLIFICACIÓN

Su amplificador de potencia Polk Audio debe ajustarse cuidadosamente para lograr el rendimiento máximo. Estas son algunas pautas que se deben seguir cuando se hagan los ajustes menores del amplificador.

• Como este amplificador ha sido diseñado sólo para aplicaciones de subwoofers, el crossover de pasabajas está activado en todo momento. El punto de crossover se puede ajustar para permitir un funcionamiento más preciso del sistema.
• Intente mantener el ajuste lo suficientemente bajo como para prevenir la decoloración de la imagen (no debe ser posible oír voces masculinas por el subwoofer), pero no tan bajo que se produzca una separación entre el subwoofer y los altavoces de frecuencias medias y frecuencias medias bajas. Es ventajoso para usted dedicar tiempo adicional a este ajuste oyendo música conocida o discos de configuración de sistema para lograr el tipo de reproducción musical que usted prefiere.

• El ajuste de amplificación le permite fijar la correspondencia de señal apropiada para producir un funcionamiento de amplificador limpio y silencioso. Comience con música conocida. Con la perilla de amplificación del amplificador en la mitad de su rotación, suba el volumen de la unidad principal hasta 3/4 del volumen o hasta que comience a oír distorsión o limitación de señal. Si oye distorsión antes de llegar a 3/4 del volumen de la unidad principal, reduzca la amplificación y comience a subir nuevamente el volumen de la unidad principal. Cuando pueda oír la música a 3/4 o ligeramente por encima de 3/4 del volumen de la unidad principal sin distorsión audible, suba lentamente la amplificación hasta que se oiga distorsión, luego retroceda hasta que no se oiga distorsión. Esta configuración permite alcanzar salida total casi hasta con el más silencioso material de fuente y evitar el ruido excesivo en el sistema.

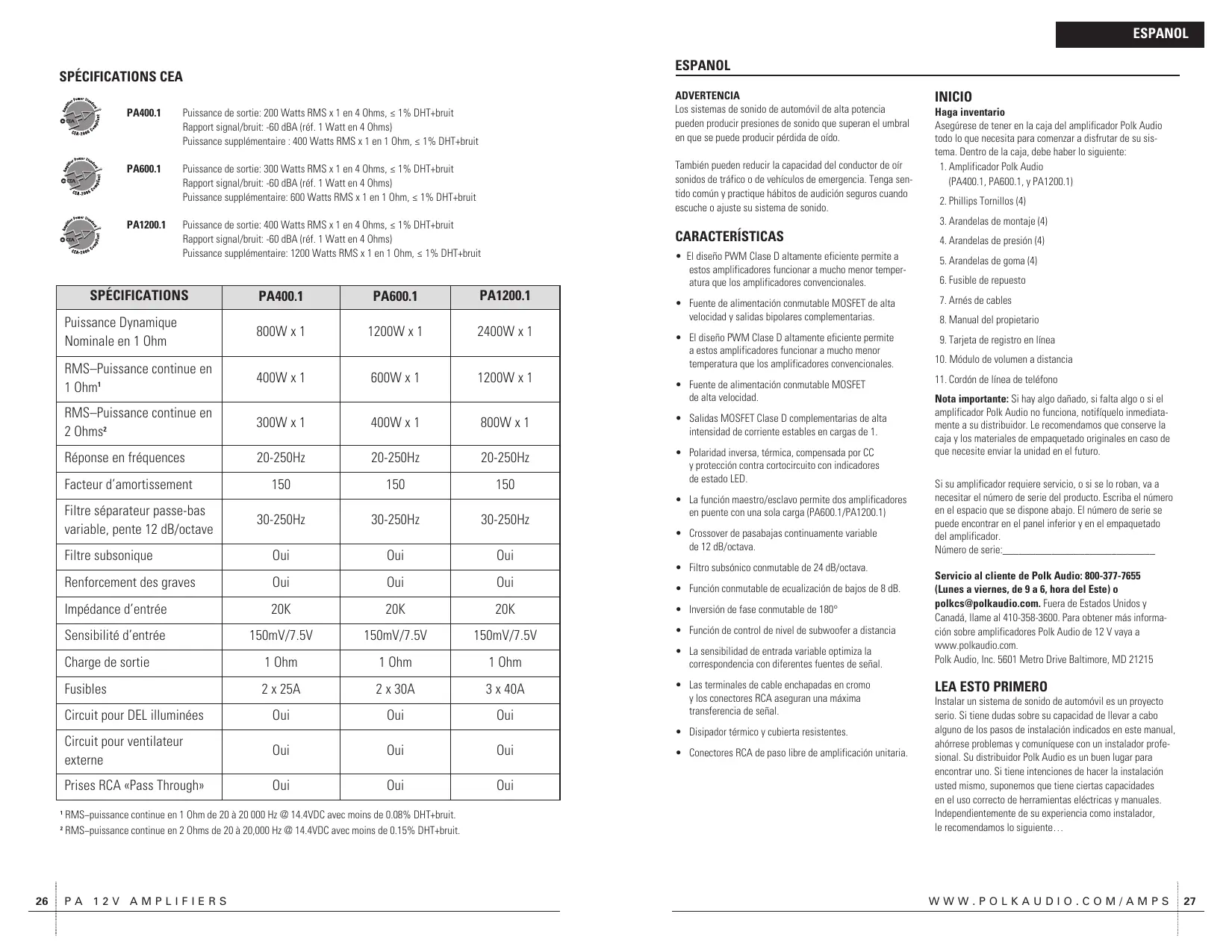

ESPECIFICACIONES DE LA CEA

• En sistemas con ajuste de nivel de subwoofer a distancia, aumente la amplificación de subwoofer del amplificador en un 25% y fije la perilla de nivel de subwoofer a distancia en la posición central después de hacer todos los ajustes de amplificación y filtros. Esto le da al control de nivel de subwoofer a distancia un mayor intervalo de ajustes a la salida del subwoofer.
• Usted debe tener en consideración el efecto que el ajuste de la amplificación tiene en la respuesta de frecuencias y la escenificación del sistema. Con música que conozca, dedíquese a obtener las configuraciones de amplificación y crossover como a usted le gustan. Los discos de prueba y los analizadores pueden ayudarle en este proceso pero, a fin de cuentas, es su oído el que cuenta, ¡escuche la música! PA600.1 Potencia de salida: 300 W RMS x 1 canal a 4 Ohms y THD+N ≤ 1% Relación de señal a ruido: -60 dBA (referencia 1 W en 4 Ohms) Potencia adicional: 600 W RMS x 1 canal a 1 Ohm y THD+N ≤ 1% PA1200.1 Potencia de salida: 400 W RMS x 1 canal a 4 Ohms y THD+N ≤ 1% Relación de señal a ruido: -60 dBA (referencia 1 W en 4 Ohms) Potencia adicional: 1200 W RMS x 1 canal a 1 Ohm y THD+N ≤ 1% PA400.1 PA600.1 PA1200.1 Valor nominal de potencia dinámica a 1 Ohm 800W x 1 1200W x 1 2400W x 1 Potencia RMS continua a 1 Ohm1 400W x 1 600W x 1 1200W x 1 Potencia RMS continua a 2 Ohms2 300W x 1 400W x 1 800W x 1 Respuesta de frecuencias 20-250Hz 20-250Hz 20-250Hz

30-250Hz 30-250Hz 30-250Hz Factor de atenuación Crossover de pasabajas variable, pendiente de 12 dB INSTALACIÓN DE TUBO DE LUCES INDICADORAS LED (OPCIONAL) Filtro subsónico

NOTA: Si NO va a usar el ventilador opcional, le recomendamos cablear el segundo tubo de luces indicadoras LED a este circuito. Si va a utilizar el ventilador opcional, le recomendamos que cablee el segundo tubo de luces indicadoras LED en paralelo con el primero. Refuerzo de bajos

Activador de ventilador externo

Potencia de salida: 200 W RMS x 1 canal a 4 Ohms y THD+N ≤ 1% Relación de señal a ruido: -60 dBA (referencia 1 W en 4 Ohms) Potencia adicional: 400 W RMS x 1 canal a 1 Ohm y THD+N ≤ 1% ESPECIFICACIONES

10. Conector LED/VENTILADOR—Permite a conexão

de um ventilador opcional para esfriar o amplificador.

11. LED de indicador de estado—Acenderá na cor VERDE

para indicar que o amplificador está ligado e funcionando normalmente e acenderá na cor VERMELHA se o amplificador se desligar devido a um curto-circuito, compensação de CC, ou superaquecimento detectado pelo circuito de proteção interno. FIGURA 2—CHICOTE DE CABOS DOS LED/VENTILADOR BLACK BLUE BLACK RED

DE AMPLIFICADORES COMBINADOS

1. Sinal de entrada—Conecte estas tomadas RCA con

COMBINAÇÕES DE VÁRIOS
