CSW100 - Subwoofer POLK AUDIO - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Subwoofer activo
Características técnicas principales	Subwoofer con altavoz de 10 pulgadas, tecnología de graves profundos
Alimentación eléctrica	220-240 V, 50/60 Hz
Dimensiones aproximadas	30,5 x 30,5 x 30,5 cm
Peso	11,3 kg
Compatibilidades	Compatible con la mayoría de receptores AV y sistemas de audio
Tipo de batería	No aplicable (alimentado por la red)
Tensión	220-240 V
Poder	100 W RMS, 200 W en pico
Funciones principales	Control de volumen, ajuste de frecuencia de corte, entrada RCA
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad limitada de piezas, consultar el servicio postventa para reparaciones
Seguridad	No exponer a la humedad, evitar sobrecargas eléctricas
Información general útil	Ideal para sistemas de cine en casa e instalaciones de audio doméstico

Preguntas frecuentes - CSW100 POLK AUDIO

¿Cómo conectar mi POLK AUDIO CSW100 a mi sistema de audio?

Para conectar su POLK AUDIO CSW100, use un cable RCA para conectarlo a su receptor de audio o amplificador. Asegúrese de conectar el cable en la salida de subwoofer de su receptor.

¿Por qué el sonido de mi POLK AUDIO CSW100 es bajo?

Verifique que el volumen del subwoofer esté ajustado correctamente. Asegúrese también de que la configuración de su receptor de audio no reduzca el nivel del subwoofer.

¿Puedo usar el POLK AUDIO CSW100 con un televisor?

Sí, puede usar el POLK AUDIO CSW100 con un televisor conectándolo a su receptor de audio o directamente a la salida de audio del televisor a través de un cable RCA o una salida óptica, según las opciones disponibles.

¿El POLK AUDIO CSW100 emite ruidos no deseados?

Los ruidos no deseados pueden ser causados por una mala conexión. Verifique que todos los cables estén bien conectados y no dañados. También intente cambiar de toma de corriente para evitar interferencias.

¿Cómo ajustar el nivel de graves en el POLK AUDIO CSW100?

El nivel de graves se puede ajustar a través del potenciómetro ubicado en la parte trasera del subwoofer. Gírelo en el sentido de las agujas del reloj para aumentar los graves y en sentido contrario para disminuirlos.

¿Es el POLK AUDIO CSW100 compatible con sistemas de audio inalámbricos?

El POLK AUDIO CSW100 es un subwoofer por cable. Para usarlo en un sistema de audio inalámbrico, necesitará un emisor inalámbrico compatible.

¿Cuál es la mejor ubicación para mi POLK AUDIO CSW100?

Para un mejor rendimiento de sonido, coloque el POLK AUDIO CSW100 en una esquina de la habitación o cerca de una pared. Esto amplifica los graves y mejora la experiencia de escucha.

¿Cómo saber si mi POLK AUDIO CSW100 está averiado?

Si el subwoofer no se enciende o no produce sonido, verifique las conexiones y asegúrese de que esté bien alimentado. Si el problema persiste, comuníquese con el servicio al cliente de Polk Audio.

¿El POLK AUDIO CSW100 tiene garantía?

Sí, el POLK AUDIO CSW100 generalmente está cubierto por una garantía limitada. Consulte el manual del usuario para más detalles sobre la duración y las condiciones de la garantía.

¿Cómo limpiar mi POLK AUDIO CSW100?

Para limpiar el POLK AUDIO CSW100, use un paño suave y seco. Evite productos químicos y agua para no dañar los componentes electrónicos.

MANUAL DE USUARIO CSW100 POLK AUDIO

CSW100 CSW155 CSW200

High Performance Custom Install Subwoofoers

Subwoofoers de alto rendimiento con instalacion personalizada

Subwoofoers haute performance encastrables

Owner's Manual

polkaudio®

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,DO NOT REMOVE COVER (OR BACK), NO USER-SERVICEABLE PARTS INSIDE.REFERServICING TO QUALIFIED SERVICE PERSONNEL.

Este producto ha sido diseado y fabricado para satisfacer estricas normas de calidad y seguidad. Sin embargo, hay ciertas precauaciones de operacion e instalacion que usted debe tener en cuenta en particular.

1. Lea las instrucciones. Todas las instrucciones de seguridad y operation deben leerse antes de operar el sistema.
2. Guarde las instrucciones. Las instrucciones de seguridad y operation deben guardarse para consultarlas en el futuro.
3. Respete las advertencias. Todas las advertencias writes en los aparatos y en las instruciones de operación deben respetarse.
4. Siga las instrucciones. Todas las instrucciones de operation y uso deben seguirse.
5. Limpieza. Ante de limpiar el aparato, desenchufelo del tomacorriente. No use limpiadores liquidos ni aerosol. Limpie el producto con un paño humedo.
6. Agregados. No utilise agregados que el fabricante del producto no haya recommendado, porque pueda causar peligos.
7. Agua y humedad. No use el aparato circa del agua; por exemple, cerca de una bañera, lavabo, fregadero de casa o lavanderinga, en un subterraneano humedo, ni cerca de una piscina o Lugares similares.
8. Accessorios. No colocque el aparato en carritos, pedestales, tripodes, soportes o mesas inestables. El producto de audio/video能把 caerse y causar lesiones graves a niños o adultos y daños graves al producto. Use el aparato solamente con el carrito, pedestal, tripode, soporte o mesa recomendado por el fabricante o vendido con el aparato. Todo montaje del aparato seDebe hacer siguiendo las instruetiones del fabricante y con los accesos de montaje recomendados por el fabricante.
9. Ventilación. Las ranuras y aberturas de la caja son para ventilar el aparato, asegurar su configuracionmente y evitar que se sobrecaliente; por lo tanto, no se deben ni bloquear ni cubir. Las aberturas no se deben bloquear nunca poniendo el aparato en unaamera, un sofa, una alfombra u other superficie similar. Este producto no se debe colocar nunca sobre un radiador o una rejilla de calefaction. Este producto no se debe instalar en una estructura

empotrada, tal como una estantería o un libero, a menos que se le dé ventilación apropiada o se respeten las instrucciones del fabricante.

1. Fuentes de alimentación. Este的商品debergefuncionarconnectadoexclusivamenteuna fuente de alimentación del tipoindicado en sus etiquetas.Si no está seguro del tipo de fuente de alimentaciónde su casa,consultale distribuidor de aparatos o ala compañeroalde electricidad.
2. (Sólo América del Norte) Conexión a tierra o polarización. Este producto viene equipado con un enchufe de linea de corriente alterna polarizado (una pata más ancha que la othera). Este enchufe entra en el tomacorriere de una manera solamente, como medita de seguidad. Si no可以选择 insertar completeness el enchufe, déle vuelta. Si aun asi no entra, consultue a un electricista para que cambie el tomacorriere obsoleto. No anule la calidad implicita en el enchufe polarizado
3. Proteccion del cordón de alimentacion. Encamine el cordón de alimentacion deforma que sea poco probable que sea pisado o aplastado por objetivos que se le coloquen encima o se le apuyen, en particular circa del enchufe, circa del tomacorriere y en el punto en que el cordón sale del aparato.
4. Rayos. Paraaculara protecede este producto de audio/video durante a tormentalelectraca, o quando se dejo solo no se use da期内a largos periodos de tempo, desenhuelo del tomacorriente y descnecte la antenna o elsystema de cable. Este evitara daños al producto causados por rayos o subidas de voltaje.
5. Lineas de alta tensión. El sistemas de antenna exterior no débe colocarse cerca de lines de alta tensión suspendedas u或其他 circuitos de alimentación o luz electrónica, o donde al caer pueda hacer contacto con tales lines o circuitos dealimentacion. Cuando instale un sistemas de antenna externa, débe tener extremo cuidado para evitar tocar tales circuitos o lines de alta tensión, pues tail contacto pueda ser mortal.
6. Sobrecarga. No sobrecargue los tomacorrientes ni las extensiones, puis thise puebe tener como resultado un peligro de incendio o descarga elctrica.
7. Entrada de objetivos y liquidos. Nunca meta objetivos de ningún tipo en este producto para工程技术 de las abertas, sueyes poder hacer contacto con punto de voltajes peligrosos o hacer cortocircuitos que podría causar un incendio o una descarga electrónica. Nunca derreami liquidos de ningún tipo sobre este producto de audio/video
8. Servicio. No intente hacerle技术服务 a este producto ustedismo,ecause abrirlo o quitarle las cubiertas可以更好xponerlo usted a voltajes peligosos uotherspeligos.Encargue todo service al personal de service calificado.
9. Dafos que requisieren service. Desenchufe el producto y encargue el service al personal de servicios calificado cuando:

a. Se haya dadado el enchufe o el cordón de alimentación.
b. Hayan caido liquidos u objetos dentro del aparato.
c. El producto haya sido expuesto a la lluvia o a la humedad.
d. El producto haya sido dejanado de functionar normalmente a pesar de seguir las instruetiones. Ajuste solo los controlles Mentionados en las instructueriones de operacion, puisaabstacorrectamenteotros controlescouldacauseandoy,acomorestablecerelfunctionamento normaldel productorequireiradeun extenso trabajo Tecnico calificado.

e. El producto se haya sido dejado caer o la caja haya sido dañada.

f. El producto maniiesta un cambio notable de rendimiento; esta indica la necessities de service.

Piezas de repecto. Cuando se requieran piezas de repecto, asegúrese de que el先进技术 haya utilisé las piezas de repecto especificadas por el fabricante o que las piezas tengan las mismas caracteristicas que la pieza original. Las sustituciones no autorizadas peuvent dar como resultado un incendio, una descarga electrónica uOtherspeligos.
Revision de seguidad. Al terminar qualier service o reparacion de este producto, pidale al tecnico de service que lleve a cabo verificaciones de seguidao para determinar que el producto este en buena conditiones de functonamento.
Carritos y pedestales. El aparato se deben usar solamente con el carrito o pedestal recomendado por el fabricante Las combinaciones de aparato y carrito deben moverse ciudadosamente. Parar repentinamente, ejercer demasiada fuerza yasarpor superficiesdesinelveladaspuede hacerque la combinacionde aparato y carrito se vueque.

Este producto no es para usar al aire libre.

ADVERTENCIA: Escuche cuidadosamente.

Los valvoces y subwoofoers de Polk Audio son capaces de reproducir sonido a volumenes extremadamente altos, lo在哪ouldcaudar daño auditivo grave o permanente. Polk Audio, Inc. no aceta ninguna responsabilidad por perdida del oldo, lesione corporales o daños a la propiedad producidos por el uso inadeuido de sus products.

Tenga en Mention estas directrices y ponga siempre en practica su sentido común al controlar el volumen: limite la exposión prolongada a volúmenes de más de 85 decibles (dB). Usted es responsable de saber las leyes locales sobre niveles de volumen acceptables en automóviles.

Para Obtener más información sobre nividades de volumen, vaya a www.polkaudio.com/education/article/SPL/ o consulte las directrices de la Administración de Seguidad y Salud Opacuational (Occupational Health and Safety Administration, OSHA) en www.osha.gov/dts/osa/atm/noise/standards-more.html.

ITALIANO

ISTRUZIONI IMPORTANTI DI SICUREZZA

LEGGERE PRIMA DI USARE L'APPARECCHIO

O CSW155 usa una grade de 39,4 cm x 44,5 cm, incluida con o subwoofer.

AMPLIFICADOR SWA500 E CARTOES SPEX

II CSW100 con la griglia

Polk Audio da 5 x 30 cm.

PROCEDURE DI INSTALLAZIONE DEL CSW155

Note: II CSW155 peso 16,4 kg.

Usted debe conocer bien y seguir todos loscottigos locales de construccion y de incendio. Ademas,debesaber que hay detrás de la pared o del cielo raso en elcual planea instalar el altavoz. Utilice siempre cable quecumpla con los codigos de construccion y de incendio correspondientes. Utilice cable calibre 14 o más grueso para Obtener la mejor calidad de sonido. (Nota: Es melhorque un profesonal con experiencia haga el cableado.)

Cuando instale el subwoofer CSW empotrado en la pared o el cielo raso,onga en cuenta el peso de su modelo en particular (vea la page de especillasiones para saber el peso de su modelo) y la resistencia del material en elrial va a instalar el altavoz. Tenga en conta los parales verticales ocultos, el cabledo electrico y las tuberias que pueda haber bajo de la pared o encima del cielo raso en elrial va a instalar el subwoofer.

Si duda de tener las herramrientas o capacities necessarias para hacer esta instalacion, consulte al distribuidor de Polk Audio o a un instalador profesional.

CSW100

El CSW100 ha sido diseñado para ser instalado en el piso, en el cielo raso o sobre muebles. Cabe cómodamente entre vigas estándar y en el espacio másestrocho de laestructura de piso tipo QuietFloor. Una vez instalado, todo lo queustedve es una diminuta rejoilla de 2 plg. x 12 plg. (optional).

CHARACTERISTICAS

• Excitador de subwoofer de 10 plg. de长大 alcance.
• Excitador optimizado con analízador de distorsión Klippel (Klippel Distortion Analyzer).
• Caja de MDF rígamente apuntalada para producir sonido sin resonancia ni vibraciones.
• La alineación de pasdo de banda patentada High Velocity Compression Drive con ventilación por ranura produc bajos vigorosos y torreciales queothers altavoces integrados similares no pueda igUAL.
• Se incluyen los herrajes de montaje y las al Mohadillas antivirusraction.

LA CAJA DEL CSW100 CONTIENE:

1 Subwoofer
4 Soportes de montaje
16 Tornillos de cabeza troncocónica de 3/4 de plg. para madera aglorerada
16 Arandelas
3 Almohadillas de aislamento
1 Tarjeta de registrar
1 Manual del propietario

AMPLIFICATOR SWA500 Y TARJETAS SPEX

Note: Cuando instale el amplificador correspondiente SWA500 de Polk Audio, asegúrese de instalar la tarjeta SPEX correspondiente. Consulte el manual del SWA500 para ver el procedimiento de instalación.

Las tarjetas SPEX configuran el SWA500 para el modelo de subwoofer en particular que usted este instalando. La tarjeta programa de antemano la ecualizacion y la proteccion contra sobrecarga. La tarjeta también Tiene circuitos de control de alimentacion diseñados especificamente para los requisitos del subwoofer a fin de dar confiabilidad adicular (consulte las instruiones de instalacion en el manual de instrucciones del SWA500).

Nota importante: El CSW100 NO ES a prueba de humedad. No permita que entre en contacto con el agua.

PROCEDIMIENTO DE INSTALLACION DEL CSW100

Cubierta protectora

La abertura de la rejilla del CSW100 tiene una cubierta protectora de Plancha de Fibra de Densidad Mediana (Medium Density Fiberboard, MDF) de 1/2 plg. de grosor.Esta cubierta protectora (3 1/4 plg. x 13 plg.) es también la plantilla que usted va a utiliser para hacer la abertura para la rejilla. La etiqueta que se muestra a continuación va pegada a la cubierta de MDF:

El CSW100 tiene una rejilla de 2 plg. x 12 plg. Polk-ofrece esta rejilla como accesorio. Si usted decide usar otheraj rejilla,use una que no resuene y enmasillela.

Note: El CSW100 pesa 33 lbs.

Instalación

Para instalar el CSW100:

1. Tome las dimensiones de la caja del CSW, marquelas y bajo elamarque también la linea central de la abertura del woofer.
2. Con la cubierta-plantilla protectora, marque la abertura que deseahacer para la rejilla.
3. Haga la abertura para la rejilla.

Note: Sujete el subwoofer en el piso o en el cielo raso. Durante la instalacion, va a ser besoino sostener un subwoofer de 33 libras, de manière que deben tener un ayudante o un aparato mecánico para hacerlo.

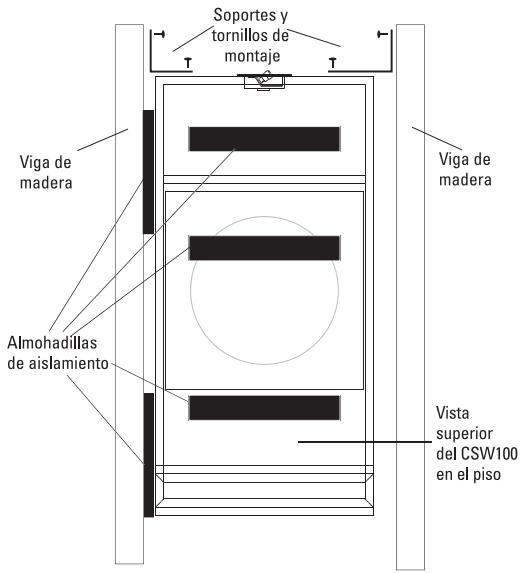

1. Fije los soportes de montaje en cada una de las esquinas del subwoofer. (Use los tornillos de 3/4 de plg. incluidos.) Apriete los dos soportes de uno de los lados del subwoofer de modo que elazo libre del soporte quede al ras del lado del subwoofer que va a quedar contra la viga. Los soportes del除外o lado del subwoofer no se deben estar.
2. Adhiera almohadillas adiconiales contra la resonancia (incluidas) en los lados del subwoofer que van a quedar contra las vigas de soporte.

1. Coloque el subwoofer en el espacio bajo el piso o en el cielo raso contra las caras de las vidas y luego apriete los soportes fjitos Completely contra la viga.
2. Extienda los dos soportes flojos que se van a unir a la other viga y apriételos hasta que queden al ras contra ella.
3. Inserte la rejilla en la abertura; enmasífelle y asegúrela.

CONEXION DE LOS CABLES DE ALTAVOZ DEL CSW100

El CSW100iene un (1) conjunto de terminales de entrada. Conecte la terminal roja (+positiva) del subwoofer a la terminal positiva (+) del amplificador o receptor. Conecte la terminal negra (-negativa) del subwoofer a la terminal negativa (-) del amplificador o receptor.

CSW155

El CSW155 ha sido disnado para ser instalado en la pared, durante la construccion o afterwards. Cabe comoamente entre parales verticales con 16 plg. de separacion de centro a centro.

CHARACTERISTICAS

• Excitador de subwoofer de 10 plg. de长大 alcance.
• Excitador optimizado con analizador de distorsión Klippel (Klippel Distortion Analyzer).
• Caja de MDF rígamente apuntalada para producir sonido sin resonancia ni vibricaciones.
• La caja con puerto de radiación directa por ranura produce bajos vigorosos y torrenciales que otros altavoces integrados similares no pueda igular.
• Se incluyen los herrajes de montaje y las al Mohadillas antivirusraction.

LA CAJA DEL CSW155 CONTIENE:

1 Ssubwoofer
4 Soportes de montaje
16 Tornillos de cabeza troncocónica de 3/4 de plg. para madera agglomerada

16 Arandelas

11 Almohadillas de aislamento (6 instaladas, 5 incluidas)
1 Tarjeta de registrar
1 Manual del propietario
1 Rejilla

El CSW155 Tiene una rejilla de 15 1/2 plg. x 17 1/2 plg. que viene con el subwoofer.

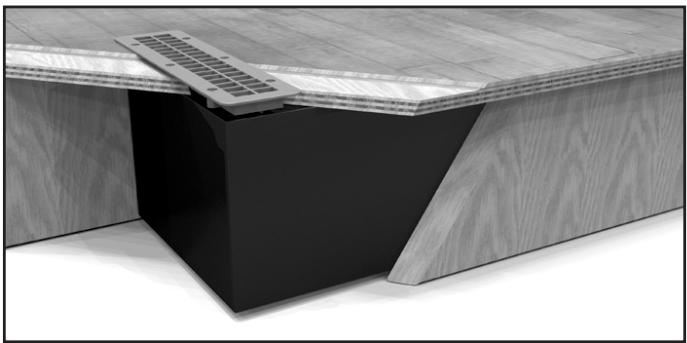

Se muestra el CSW100 con la rejilla Polk Audio de 2 plg. x 12 plg.

AMPLIFICADOR SWA500 Y TARJETAS SPEX

Note: Cuando instale el amplificador correspondiente SWA500 de Polk Audio, asegürese de instalar la tarjeta SPEX correspondiente. Consulte el procedimiento de instalación en el manual del SWA500.

Las tarjetas SPEX configuran el SWA500 para el modelo de subwoofer en particular queusted esté instalando. La tarjeta programa de antemano la equalacion y la proteccion contra sobre energia. La tarjeta también tiene circuitos de control de alimentacion diseñados espeacificamente para los requisitos del subwoofer a fin de dar confiabilidad adacicional (consulte las instrucciones de instalacion en el manual de instrucciones del SWA500).

Nota importante: El CSW155 NO ES a prueba de humedad. No permita que entre en contacto con el agua.

PROCEDIMIENTO DE INSTALLACION DEL CSW155

Nota: El CSW155 pesa 36 lbs.

Cubierta protectora

La abertura de la rejilla del CSW155 tiene una cubierta protectora de Plancha de Fibra de Densidad Mediana (Medium Density Fiberboard, MDF) de 1/2 plg. de grosor.Esta cubierta protectora (15 1/2 plg. x 17 1/2 plg.) es también la plantilla que usted va a utiliser para hacer la abertura para la rejilla. La etiqueta que se muestra a continuación va pegada a la cubierta de MDF:

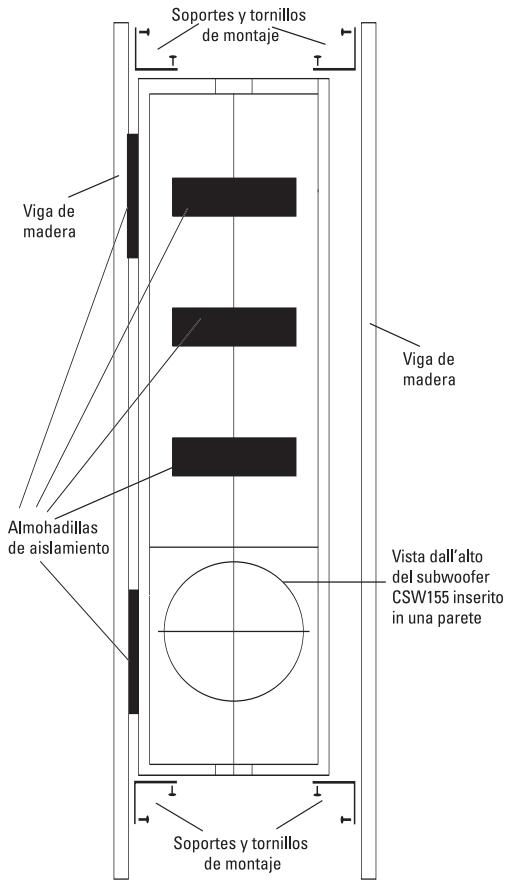

Consulte las instrucciones de instalación queienen con el subwoofer CSW155.

Para las instalaciones en paredes construidas, consulta un instalador profesional.

CONEXION DE LOS CABLES DE ALTAVOZ DEL CSW155

El subwoofer CSW155 tiene un (1) Conjunto de terminales de entrada. Conecte la terminal roja (+positiva) del subwoofer a la terminal positiva (+) del amplificador o receptor. Conecte la terminal negra (-negativa) del subwoofer a la terminal negativa(-) del amplificador o receptor.

CSW200

El CSW200 es un subwoofer de radiación directa con un excitador de 10 plg. en una caja de Panel de Fibra de Densidad Mediana (Medium Density Fiberboard, MDF) de 1.5 pies cubicos con ventilación por ranura. Su granño (34 1/8 plg. de长大 x 13 plg. de ancho x 9 plg. de fondo) y el excitador de长大 alcance del woofer implican que el CSW200 es capaz de producir los más robustos bajo hasta menos de 30Hz . Sin embargo, el CSW200 pueda encajar en el estrecho espacio de construction del piso tipo QuietFloor o de cielo raso con viges de madera de perfil en I. Con su variedad de tamaños reducidos de abertura para rejilla, recomendamos al CSW200 para sistemas en los cuales el rendimiento más Sofisticoado es de importancia capital y el tamaño y la disreci_ion de la rejilla son menos importantes.

CHARACTERISTICAS

• Excitador de 10 plg. de长大 alcance con dos arañas para controlar el extenso desplazimiento lineal.
• Excitador optimizado con analizador de distorsión Klippel (Klippel Distortion Analyzer).
• Caja de MDF con ventilación por ranura.
• Diseño specifically para instalaciones en pisos y cielos rasos.
• Encaja en constructionses estandar de piso tipo QuietFloor y de cielo raso con vigas de perfil en I.
• Se incluyen los herrajes de montaje y las al Mohadillas antivirusraction.
• Garantía de cinco años.

LA CAJA DEL CSW200 CONTIENE:

1 Subwoofer
4 Soportes de montaje
16 Tornillos de cabeza troncocónica de 3/4 de plg. para madera aglomerada
16 Arandelas
3 Almohadillas de aislamento
1 Tarjeta de registrar
1 Manual del propietario

AMPLIFICADOR SWA500 Y TARJETAS SPEX

Note: Cuando instale el amplificador correspondiente SWA500 de Polk Audio, asegúrese de instalar la tarjeta SPEX correspondiente. Consulte el procedimiento de instalación en el manual del SWA500.

Las tarjetas SPEX configuran el SWA500 para el modelo de subwoofer en particular que usted este instalando. La tarjeta programa de antemano la ecualizacion y la proteccion contra sobrecarga. La tarjeta también Tiene circuitos de control de alimentacion diseñados especificamente para los requisitos del subwoofer a fin de dar confiabilidad adicular (consulte las instruiones de instalacion en el manual de instructaciones del SWA500).

Nota importante: El CSW200 NO es a prueba de humedad. No permita que entre en contacto con el agua.

PROCEDIMIENTO DE INSTALLACION DEL CSW200

Cubierta protectora

Hay una placía de Plancha de Fibra de Densidad Mediana (Medium Density Fiberboard, MDF) de 1/2 plg. de grosor sobre el woofer del CSW200 para protegerlo y proteger la caja durante el transporte y la instalación. La etiqueta que se muestra a continuación va pegada a la cubierta de MDF.

El CSW200 no trae rejilla. Recomendamos que le instale una rejilla de 12 plg. x 12 plg., excepte usted pueda usar una variedad de rejillas con el CSW200 (como por exemple, de 10 plg. x 10 plg. o de 8 plg. x 14 plg.). Para evaporar ruidos espurios, utilise una rejilla que no resuene y enmasíllela. Para instalar el CSW200, siga los procedimientos que se aplican a su caso.

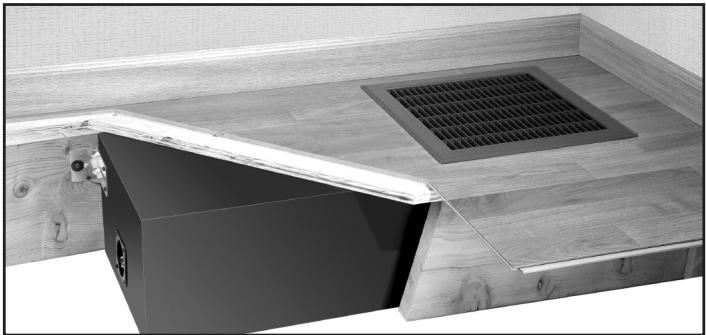

Se muestra el CSW200 con una rejilla de piso de posventa de 12 plg x 12 plg.

Note: El CSW200 peso 48 lbs.

Instalación en el piso o en el cielo raso

1. Tome las dimensiones del CSW y marque las dimensiones de la caja y bajo la linea central de la abertura del woofer. El centro del woofer está a 6.5 plg. de los lados de la caja (vea las dimensiones).

Note: El CSW200 tiene dos conjuntos de entrada, uno en cada extremo de la caja. Puede usar cualesera de los dos.

1. Aside la linea central del woofer,marca la abertura que desea hacer para la rejilla.
2. Corte la abertura para la rejilla.
3. Quite la cubierta de proteccion del woofer.

Note: Sostenga el CSW200 en el piso o en el cielo raso. Durante la instalacion, va a ser besoino sostener un subwoofer de 48 libras durante cierto tiempo, de manière que deben tener un ayudante o un aparato mecancipo para hacerlo (los pasos 5 a 9 son un subconjunto de este paso).

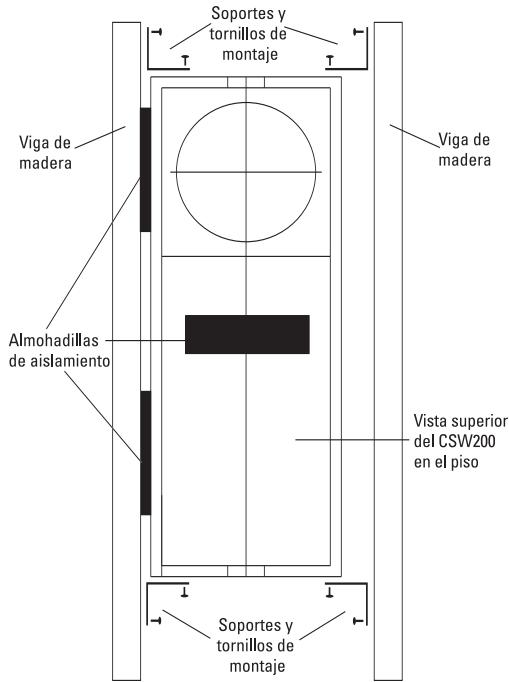

1. Fije los soportes de montaje en cada una de las esquinas del subwoofer. (Use los tornillos de 3/4 de plg. incluidos.) Apriete los dos soportes de uno de los lados del subwoofer de modo que el lado libre del soporte quede al ras del lado del subwoofer que va a quedar contra la viga. Los soportes del除外 lado del subwoofer no se deben apltar.
2. Adhiera almohadillas adiconales contra la resonancia (incluidas) en los lados del subwoofer que van a quedar contra las vinas de soporte.
3. Coloque el subwoofer en el espacio bajo el piso contra las caras de viga y luego apriete los soportes fjitos Completely contra las vinas.
4. Inserte la rejilla en la abertura y asegúrella.

CONEXION DE LOS CABLES DE ALTAVOZ DEL CSW200

El subwoofer CSW200 tiene dos (2) conjuntos de terminales de entrada claramente marcadas. Hay unconjunto en cada extremo. Use cualesera de los dos conjuntos de terminales para conectar el subwoofer, pero no los dos. Conecte la terminal roja (+positiva) del subwoofer a la terminal positiva (+) del amplificador o receptor. Conecte la terminal negra (-negativa) del subwoofer a la terminal negativa (-) del amplificador o receptor.

FRANCAIS

Note importante:

CSW100
RESPUESTA GENERAL DE FRECUENCIAS
27 Hz - 140 Hz

LIMITES A-3dB 33 Hz -120 Hz

DIAMETRO DEL EXCITADOR 10"

TIPO DE CAJA Pasabanda,ventilacion deranura

ACESSORIO Rejilla moldeada de plástico reforzado

CSW155
RESPUESTA GENERAL DE FRECUENCIAS
30 Hz - 140 Hz

LIMITES A -3dB 36 Hz - 120 Hz

DIAMETRO DEL EXCITADOR 10"

CSW200
RESPUESTA GENERAL DE FRECUENCIAS
22 Hz a 140 Hz

LIMITES A-3dB 28 Hz a 120 Hz

DIAMETRO DEL EXCITADOR 10 pulgadas

TIPO DE CAJA Radiación directa, puerto laminar del flujo

ACESSORIO Grade do engranzamento de fio

CSW100
Réponse EN FREQUENCES GLOBALE
27 Hz - 140 Hz

LIMITES-3dB 33Hz - 120Hz

Polk Audio fue fundada en Baltimore en 1972 por Matthew Polk y George Klopfer, egregados de la Universidad Johns Hopkins. Hoy en día, Polk Audio es uno de los principales fabricantes internocionales de altavoces de alta calidad para la casa y el automóvil y Tiene más de 50 patentes por innovaciones de Tecnología y Diseño. Los productos de Polk Audio enfatzan la superioridad del sonido y la calidad de la fabricación, yienen muchas innovaciones patentadas y galardonadas. Los productos de Polk Audio se venden en Estados Unidos, en Canadá y en más de 50 páises de todo el mundo. La misión de Polk Audio ha sido siempre fabricar altavoces de alta calidad que produzan un sonido magnífico aPRECIOS accesibles. Para el personal de Polk Audio, fabricar altavoces no es simplemente un trabajo; es una pasión.

L'HISTOIRE DE POLK AUDIO—LA PASSION DU SON
