FLEXSCAN S1721 - Monitor EIZO - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Monitor LCD de 17 pulgadas
Resolución	1280 x 1024 píxeles
Tecnología de visualización	LCD con retroiluminación CCFL
Tiempo de respuesta	5 ms
Ángulo de visión	170° horizontal, 160° vertical
Brillo	300 cd/m²
Contraste	1000:1
Conectividad	VGA, DVI-D
Alimentación eléctrica	100-240 V, 50/60 Hz
Dimensiones aproximadas	378 x 394 x 210 mm
Peso	5,5 kg
Funciones principales	Ajuste de brillo, contraste y posición de la pantalla
Mantenimiento y limpieza	Utilizar un paño suave y un limpiador para pantallas
Piezas de repuesto y reparabilidad	Disponibilidad de piezas para mantenimiento, consultar el servicio postventa
Seguridad	Cumple con las normas CE, UL y FCC
Información general	Ideal para uso de oficina y profesional

Preguntas frecuentes - FLEXSCAN S1721 EIZO

¿Cómo ajustar el brillo del EIZO FLEXSCAN S1721?

Para ajustar el brillo, utiliza el botón de menú ubicado en el panel frontal de la pantalla. Accede a la opción 'Brillo' y ajústalo según tus preferencias.

Mi pantalla no se enciende, ¿qué hacer?

Verifica que el cable de alimentación esté correctamente conectado a la pantalla y a la toma de corriente. Asegúrate también de que el cable de video esté bien conectado a tu computadora.

¿Cómo cambiar la resolución de la pantalla?

Para cambiar la resolución, haz clic derecho en el escritorio de tu computadora, selecciona 'Configuración de pantalla', luego elige la resolución deseada en el menú desplegable.

La imagen de la pantalla está borrosa, ¿qué hacer?

Verifica que la resolución de la computadora corresponda a la resolución nativa de la pantalla. También accede a los ajustes de imagen en el menú de la pantalla para ajustar la nitidez.

¿Cómo activar el modo de ahorro de energía?

El modo de ahorro de energía se puede activar a través del menú de la pantalla. Ve a 'Configuración' y luego selecciona 'Modo de ahorro de energía'.

¿Hay alguna forma de bloquear los ajustes de la pantalla?

Sí, puedes bloquear los ajustes accediendo al menú de configuración y seleccionando la opción 'Bloqueo de ajustes'.

¿Cómo conectar la pantalla a otra computadora?

Utiliza un cable VGA o DVI para conectar la pantalla a la otra computadora. Asegúrate de que la computadora esté encendida y que la pantalla esté en la fuente de entrada correcta.

¿Qué hacer si el monitor muestra un mensaje de error?

Anota el mensaje de error mostrado y consulta el manual del usuario para soluciones específicas. Asegúrate también de que todos los cables estén correctamente conectados.

¿Cómo limpiar la pantalla sin dañarla?

Utiliza un paño suave y sin pelusa ligeramente humedecido con agua o un limpiador para pantallas. Evita usar productos químicos agresivos.

La pantalla emite un ruido extraño, ¿qué hacer?

Un ruido extraño puede indicar un problema interno. Apaga inmediatamente la pantalla y desconéctala. Contacta al soporte técnico si el problema persiste.

MANUAL DE USUARIO FLEXSCAN S1721 EIZO

Manual de instalación

Important: Lea detenidamente este Manual de instalación, el Manual del usuario y la Hoja de asignaciones que encontrará en el CD-ROM para familiarizarse con las normas de seguridad y los procedimientos de uso. Conserve este manual para consultas posteriores.

Cuando lea las descripiones de las páginas 1 y 2, consulte las ilustraciones de las páginas i y 2 respectfully.

Asimismo, también的结果ly realize las operaciones con el monitor,msteadas consulta las ilustraciones de la pagsi i con la pagina abierta.

SÍMBOLOS DE SEGURIDAD

Este manual utilizes los SYMBOLS de seguridad que aparecen a continuacion. Contienen informacion importante. Lelagos detenidamente.

ADVERTENCIA No respetar la información de una ADVERTENCIA puede provocar heridas graves y suponer un riesgo para la integridadística.		PRECAUCÍN No respetar la información de una PRECAUCÍN puede provocar heridas leves y/o daños materiales o en el equipo.
	Indica una acción no permitida.	●	Indica una'action que se debe realizar obligatoriamente.

PRECAUCIONES

ADVERTENCIA

Si launidad empieza a oler a quemado, hacer ruidos extraños o sale humano de ella, desconecte inmediamente todas las conexiones de alimentación ypongase en contacto con su distribuidor.

Intentar usar una unidad defectuosa puede provocar un incendio, una descarga electrica o daños en el equipo.

Utilice el cable de alimentacion que se adjunta y conectelo a la toma de corriente estandar de su País.

Asegúrese de no superar el voltaje nominal del cable de alimentación. De lo contrario, podía producirse un incendio o una descarga electrica.

Mantenga los objetivos pequeños y los liquidos alejados de la unidad.

Sialgun objecto(PC)pequeo cae por la ranura de ventilacion o se derramaalgunliquido en su interior能把 provocar un incendio,una descargaelectrica o daños en el equipo.Si cae un objecto o se derrama unliquido bajo de la unidad,desconectela inmediatamente. Aseguese de que un technician综合素质 revise la unidad antes de volver autilizarla.

Instale la unidad en una ubicacion apropiada.

De lo contrario, podra producirse un incendio, una descarga electrica o daños en el equipo.

• No la instale en el exterior.
• No la instale en ningún medio de transporte (barco, avión, trenes, automóviles, etc.).
• No la instale en un entorno con humedad o con polvo.
• No la instale en unaubicaciondonde el vapor entre en contacto directo con la pantalla.
• No la instaleURT de humidificadores o de aparatos que generen calor.

El equipo debe conectarse a una toma de corriente con connexion a tierra.

De lo contrario, podrfa producirse un incendio o una descarga electrica.

PRECAUCION

No tape las ranuras de ventilacion del aparato.

• No Coloque ningún objeto sobre las ranuras de ventilación.
• No instale launidad en un espacio cerrado.
• No utilise launidad en posición horizontal ni Boca abajo.

Cubrir las ranuras de ventilación impide una ventilación adecuada youlda provoc un incendio,una descarga electrica o daños en el equipo.

Utilice una toma de corriente de fácil acceso.

De esta manière pourrait desconectar la corriente de forma rápida si surgealgún problema.

Información sobre el Manual de instalación, el Manual del usuario y las hojas de specifications

Manual de instalación (this manual)	Información sobre la红线 conexión alordenador y lautilización del monitor.
Manual del usuario, hoja de specifications (• Archivo PDF incluido en el CD-ROM*)	Información sobre ajustes de pantalla, parámetros yspecifications.

• Es besoin tener instalado Adobe Reader.
• Las asignaciones del producto varian en func tion del area de vente. Compruebe que la hoja de especificaciones está escrita en el idioma del area de adquisacion del producto.

Consulte la page ii para cada uno de los elementos siguientes.

1 Sensor

• El sensor detecta el brillo ambiental. Funcion BrightRegulator (Regulador de brillo) (pagina 7)

2a Botón de control de volumen (reducir)1
- Muestra el menu de configuración del volumen para reducir el volumen (頁目 6).
2b Botón de ajuste del brillo (abajo)2
- Muestra el menu de ajuste del brillo para disminuir el brillo (pagina 7).
3a Botón de control de volumen (aumentar)1
- Muestra el menu de configuración del volumen para augmentar el volumen (頁目 6).
3b Botón de ajuste del brillo (arriba)2
- Muestra el menu de ajuste del brillo para augmentar el brillo (pagina 7).
4 Botón de selección de la seals de entrada
- Alterna la visualización de las señales de entrada cuando se conectan dos ordinadores al monitor.
5 Botones de control (izquierda, derecha)
- Selección un elemento de ajuste o aumento/disminuye los values ajustados en los ajustes avanzados mediante el Menu de configuración (頁面7).
- Muestra la pantalla de ajuste del brillo*1 (pagina 6)
6 Botón Intro
- Muestra el Menu de configuración, confirmma los ajustes de los elementos en la pantalla de menu y guarda los elementos ajustados.
7 Botón de alimentación
- Enciende o apaga launidad.
8 Indicador de alimentación
- Indica el estado operativo del monitor.
Azul : En funciona
Apagado : Desconectado
Naranja : Ahorro de energia
9 Ranura de bloqueo de seguridad
- Estebloqueo admite elsystemade seguidad MicroSaver deKensington.
10 Soporte
- Consulte la página 3, 5.
11 Conectores de numeral de entrada
- Izquierdo: Conector DVI-D/Derecho: Miniconector D-Sub de 15 contactos.
12 Puerto USB de flujo ascendente
- Conecta el cable USB cuando se usa el software para LCD ScreenManager Pro (para Windows).
Para Obtener más información sobre como usar el software, consulte el Manual del usuario del CD-ROM.
13 Minitoma estereo*1
- Conecta el cable de la minitoma estéreo.
14 Toma de auriculas*1
- Conecta los auriculares.
15 Altavoz*1
- Fuente de emisión de audio.
16 Portacables
- Cubre los cables del monitor.
17 Conector de alimentación
- Conecta el conector de alimentación

Contenido del embalaje

Compruebe que los elementos seguides esten incluidos en el embalaje. Pongase en contacto con su distribuidor si algo de los elements no aparece o aparece dañado.

NOTA

• Conserve la caja y los materiales de embalaje para utiliserlos en posibles futuros transporte del monitor.

Consulte la page i para cada uno de los elementos siguientes.

1 Monitor
2 Cable de alimentación
3 EIZO LCD Utility Disk (CD-ROM)

• Manual del usuario, hoja de specifications

4 Manual de instalación (este manual)
5 Garantía limitada
6 Tornillos de lijacion: M4 x 12 mm 4 un.

(Para los brazos o soportes de otros fabricantes)

7 Cable de senal digital (FD-C39)
8 Cable de senalanalógica (MD-C87)
9 Cable USB EIZO (MD-C93)
10 Cable minitoma estéreo*1
11 Portacables (soporte EZ-UP)

Instalación/almacenimiento del monitor con soporte EZ-UP

Si ha adquirido el monitor con soporte EZ-UP, realice los procedimientos indicados a continuacion para instalarlo y almacenarlo.

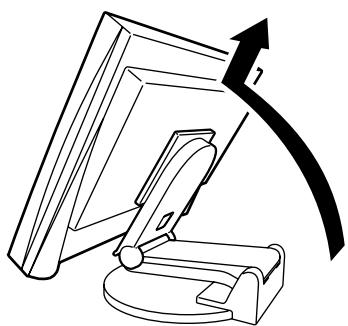

Instalación del monitor

Para instalar el monitor, sujeete la parte del panel con ambas manos y levante el monitor en la direction de la flecha hasta que oiga un click. Si lo oye, significa que el bloqueo del soporte del monitor está fijiado correctamente y que pude utiliser monitor.

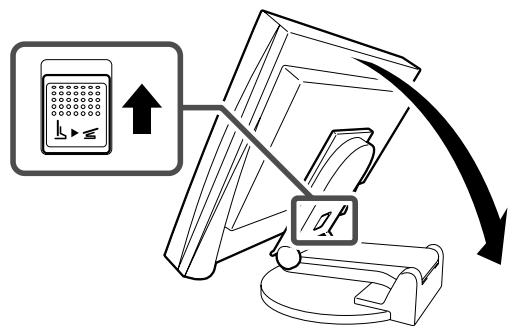

Almacenamento del monitor

Deslice el mando de "desbloqueo" hacía arriba para liberar el bloqueo. Deje caer la parte del panel del monitor hacía ayas y almacene el monitor de modo que quedePEGado.

Precaución

• No utilise el soporte EZ-UP en estado plegado.
• Tenga cuidado cuando libre el bloqueo, ya que el monitor podra caarse o pillarle los dedos, y provocar lesiones o dañar el monitor.

Conexión de los cables

Atencion

• Al reemplazar su antiguo monitor, y antes de conectar el nuevo monitor al ordinador, asegúrese deCambiar la configuración de la resolución y de la Frequencia vertical en el ordinador para ajustarla a los parámetros disponibles del nuevo monitor, consultando la tabla de resolutions que encontrará en la Hoja de specifications en el CD-ROM.

NOTA

• Para conectar dos ordinadores al monitor, consulte el Manual del usuario en el CD-ROM.

1 Compruebe que la alimentacion del monitor y del ordinador está desactivada.

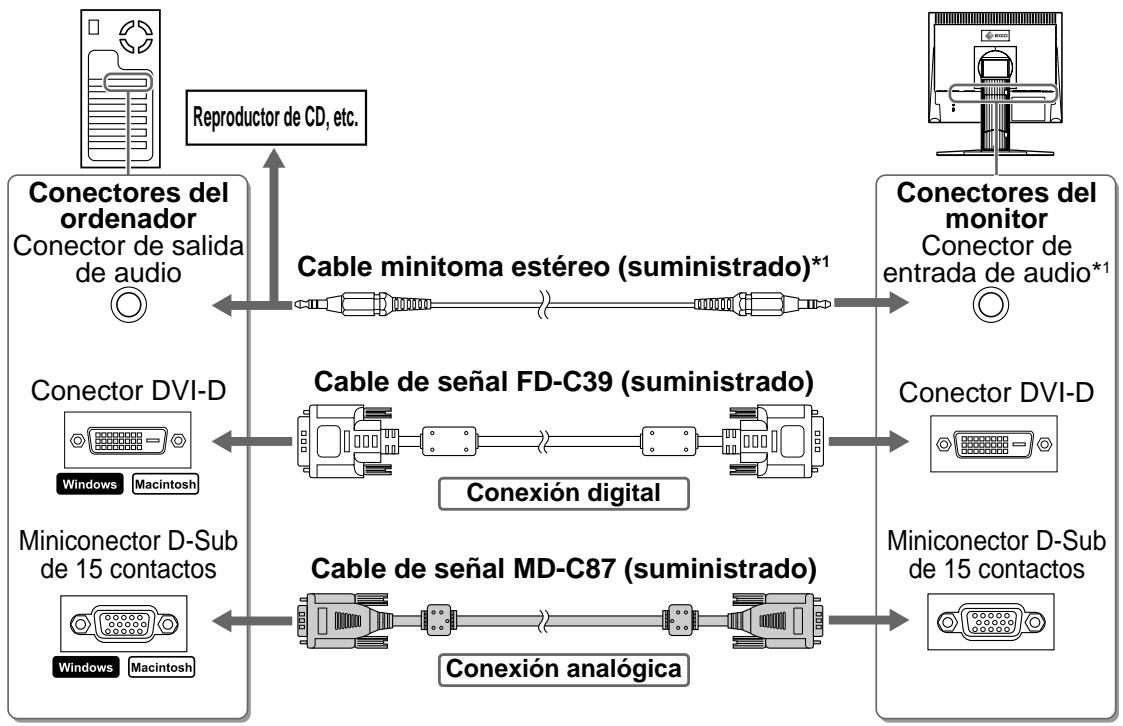

2 Conecte el monitor al ordinador con un cable de senal hacer como Indoor conectores.

Una vez connectados los conectores del cable, apriete los tornillos de los conectores para fjar la connexion.

3 Enchufe el cable de alimentacion a una toma de corriente y el conector de alimentacion al monitor.

Resoluciones/frecuencias compatibles

Utilice el monitor con la resoluzione recomendada que se muestra a continuacion.

Señal	Resolución	Frecuencia	Frecuencia de punto	Comantarios
Analógico	1280 × 1024	~ 75 Hz	135 MHz (Máx.)	VESA
Digital	1280 × 1024	60 Hz	108 MHz (Máx.)	VESA

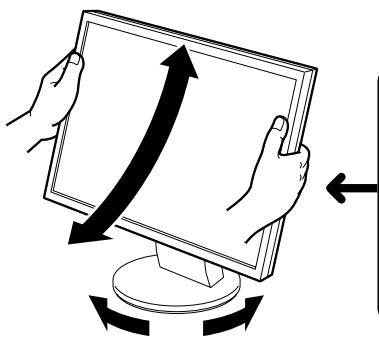

Ajuste de la alta y el ángulo de la pantalla

Es possible ajustar la alta, la inclinacion y el giro de la pantalla para促成 una posicion de trabajo adecuada.

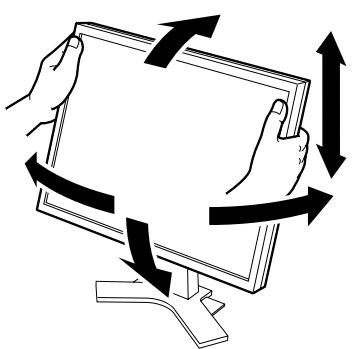

Soporte de alta regulable

Sujete el monitor con las manos a ambos lados para ajustar la pantalla hacia arriba, hacía abajo, hacía la izquierda o hacía la derecha.

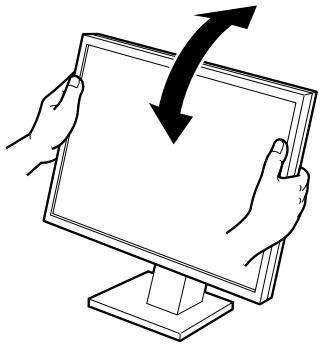

Soporte de inclinación

Sujete el monitor con las manos aodos lados para regular el angulo de la pantalla.

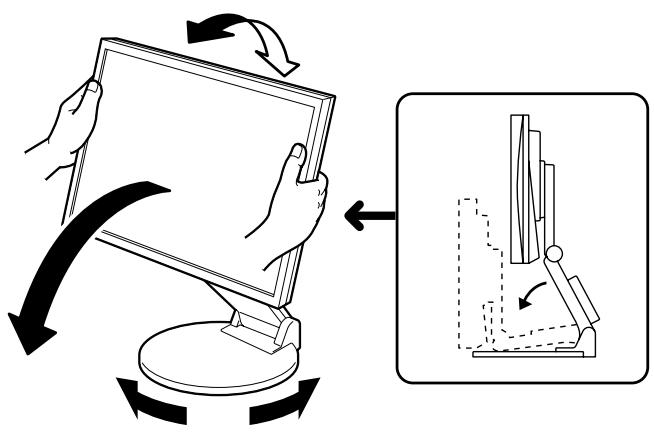

Sopporté ArcSwing 2

Sujete el monitor con las manos aodos lados paraaabstara la pantalla de unladoaOtro,hacia la izquierda o hacla derecha.

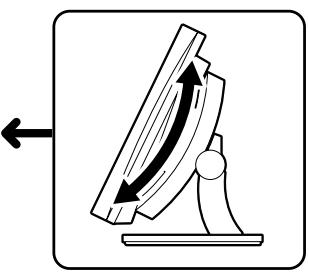

Soporte EZ-UP

Sujete el monitor por los bordes izquierdo y derecho con ambas manos paraJKLM de la pantalla mediante movimientos hacía arriba, hacía abajo, hacía la izquierda y hacía la derecha.

Visualización de la pantalla

1 Pulse para encender el monitor. Encienda el ordinador.

El indicator de alimentacion del monitor se iluminar en azul y aparecera laImagen de la pantalla.

2 Al encender el monitor y el ordinador por primera vez con una seals anomalica, la referencia de Autoajuste ajustará el reloj, la fase y la posición de la pantalla automatistically.

Al utilizar la)." digital, las imagenes se muestran correctamente basandose en los datos preajustados del monitor.

Atencion

• Aparece "Auto in progress" durante la función de Autoajuste.
• Apane el monitor y elordenador despues deutilizarlos. Para ello,desenchufe el cable de alimentacion del monitor.

Ajuste del volumen del altovoz

1 Pulse o

Aparece la pantalla de ajuste del volumen del altovoz.

2 Ajuste el volumen del altovoz con o .

Pantalla de ajuste del volumen del altovoz

Ajuste del brillio

Con el modelo de altovoz aplicado

1 Pulse

Aparece la pantalla de ajuste del brill.

2 Ajuste el brillo con

Pulse l para dar más brillo a la pantalla o l para oscurecerla.

3 Cuando obtenga el brillo deseado, pulse () .

De este modo se guarda el brillo especialcido.

Ventana de ajuste del brill

Con el modelo de altavoz no aplicado

1 Pulse o

Aparece la ventsa de ajuste del brillo.

2 Ajuste el brillo con o .

Pulse para dar más brillo a la pantalla o para oscurecerla.

Nota

• La pantalla se ajustará de forma automática al brilloADEducado que el entorno acepe y que el sensor de la parte inferior del monitor detecta el brillo del entorno con la referencia BrightRegulator (Regulador de brill).

Para Obtener información más detallada, consulte el Manual del usuario del CD-ROM.

Ejecución de la configuración/ajustes avanzados

Los ajustes avanzados de pantalla o de color y otros ajustes peuvent realizarse mediante el Menu de configuración.

Para Obtener información más detallada sobre cada función de configuración, consulte el Manual del usuario del CD-ROM.

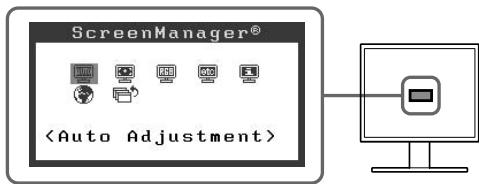

Menu de configuración

Los ajustes de la configuración Basics se han completado. Paraaabstarla configuracion avanzada, consulte el Manual del usuario en el CD-ROM.

Problema: no se muestra ningunaImagen

Si no se muestra ningunaImagen en el monitor tras pagar las soluciones propuestos,pongase en contacto con su distribuidor local.

1. Compruebe el indicator de alimentacion.

Síntoma	Estado	Posible causa y solución
No aparece ningunaImagen	El indicator de alimentación no se ilumina.	Compruebe que el cable de alimentación está connectado correctamente. Si el problema persististe, apague el monitor durante algunos instantos y, a continuación, vuelva a encenderlo. Pulse ◎ de nuevo.
	El indicator de alimentación se ilumina en azul.	Compruebe el ajuste de ganancia*.
	El indicator de alimentación se ilumina en naranja.	Utilizar el ratón o el teclado del ordinador.

• Para Obtener detailles sobre el ajuste de ganancia, consulte el Manual del usuario del CD-ROM.

2. Compruebe el mensaje de error de la pantalla.

Este tipo de mensajes aparecen cuando la seals de entrada no es correcta, excepte el monitor este funciona.

Síntoma	Estado	Posible causa y solución
Signal Check Analog No Signal	La señ de entrada no se ha recibido correctamente.	Compruebe si el ordinador está encendido.
		Compruebe si el cable de SCNal está correctamente connectado al ordinador.
Signal Error Digital fD:162.0MHz fH:75.0kHz fU:60.0Hz	La Frequencia de la señ está fuera del rango admitido. La Frequencia de la SCNal incorrecta aparecerá en rojo.	Utilice el software de la tarjetaística para selectionar un modo adecuado. Consulte el manual de la tarjetaística para Obtener más información.
