SUPER SOLAR WHITE - Iluminación LED JBSYSTEMS LIGHT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Iluminación LED efecto para espectáculos decorativos
Modelo	SUPER SOLAR WHITE
Marca	JBSYSTEMS LIGHT
Dimensiones (An x Pr x Al)	210 x 210 x 179 mm
Peso	1.8 kg
Entrada de alimentación	CA 100V~240V, 50/60Hz
Consumo de energía	27 vatios
Fusible	T-2A
Fuente de luz	1 LED blanco de 10 vatios
Número de haces	34 haces blancos nítidos
Canales DMX	1 o 2 canales
Conectores DMX	Entrada XLR macho de 3 pines, salida XLR hembra de 3 pines
Control por sonido	Micrófono interno para activación por sonido
Regulación	Regulación lineal 0-100%
Estroboscopio	Función de estroboscopio ultra rápida
Velocidad de rotación	Ajustable desde extremadamente lenta hasta muy rápida
Modos de funcionamiento	Independiente (auto/sonido), Maestro/Esclavo, control DMX
Mando a distancia opcional	Controlador CA-8 (no incluido)
Montaje	Montaje aéreo mediante soporte colgante (incluido); use cable de seguridad
Distancia mínima a las paredes	50 cm
Temperatura ambiente máxima	40°C
Solo uso en interiores	Sí
Advertencia de seguridad	Nunca exponga la lente a la luz solar directa; riesgo de incendio
Intervalo de limpieza (óptica externa)	Cada 30 días
Intervalo de limpieza (óptica interna)	Cada 90 días (por personal cualificado)
Accesorios incluidos	Instrucciones de funcionamiento, soporte colgante con pernos y tuercas

Preguntas frecuentes - SUPER SOLAR WHITE JBSYSTEMS LIGHT

¿Cómo configuro la dirección de inicio DMX en el SUPER SOLAR WHITE?

Use los interruptores DIP en la unidad. Los interruptores #1-#9 corresponden a los valores 1, 2, 4, 8, 16, 32, 64, 128, 256. Interruptor #10 OFF = modo de 2 canales, ON = modo de 1 canal. Combine los valores de los interruptores para obtener direcciones 1-512. Por ejemplo, dirección 5: interruptores #1 (1) y #3 (4) en ON.

¿Cuál es la diferencia entre los modos DMX de 1 canal y 2 canales?

En el modo de 1 canal, controla la intensidad general y la rotación a través de un único canal DMX. En el modo de 2 canales, el canal 1 controla la intensidad y el canal 2 controla la velocidad de rotación. Consulte la tabla DMX del manual para conocer los valores exactos.

¿Cómo conecto varias unidades en modo Maestro/Esclavo?

Conecte las unidades en cadena mediante cables XLR balanceados. La primera unidad sin cable conectado a su entrada es el maestro. Configure su dirección DMX a 001 (interruptor #1 ON, otros OFF). Los esclavos pueden tener cualquier dirección excepto 001. Para invertir la rotación de un esclavo, ponga su interruptor DIP #10 en ON.

¿Puedo usar el SUPER SOLAR WHITE con un mando a distancia CA-8?

Sí, el controlador opcional CA-8 se puede conectar a la entrada jack de 1/4" de la primera unidad. Permite control independiente o maestro/esclavo con funciones: standby, estroboscopio, velocidad de rotación y selección de modo (auto/sonido).

¿Cómo limpio las lentes y mantengo el equipo?

Limpie la óptica externa cada 30 días con un paño suave y limpiacristales. La óptica interna cada 90 días con una aspiradora o soplador de aire, preferiblemente por personal cualificado. También revise tornillos, carcasa y cables mensualmente. Desenchufe y deje enfriar antes de limpiar.

¿Qué precauciones de seguridad debo tomar al instalar en el techo?

Instale al menos a 50 cm de las paredes. Utilice un cable de seguridad certificado que pueda soportar 12 veces el peso del dispositivo. Asegúrese de que el punto de montaje pueda soportar 10 veces el peso. Ninguna parte de la instalación debe caer más de 20 cm si falla la fijación principal. Desconecte siempre la alimentación antes de realizar el mantenimiento.

¿Qué fuente de alimentación requiere el SUPER SOLAR WHITE?

Funciona con CA 100V~240V, 50/60Hz. El consumo de energía es de 27W. El fusible es T-2A. Compruebe siempre que el voltaje local coincida con la indicación en el panel trasero antes de conectar.

¿Cuántos haces proyecta el SUPER SOLAR WHITE?

Proyecta 34 haces blancos nítidos utilizando un LED blanco de 10W. El efecto es extremadamente brillante en comparación con las lámparas halógenas, con una larga vida útil y baja emisión de calor.

¿Puedo usar el SUPER SOLAR WHITE al aire libre?

No, esta unidad es solo para uso en interiores. La exposición a la lluvia o la humedad puede causar descargas eléctricas o daños. Tampoco se recomienda para entornos polvorientos; límpielo con regularidad.

¿Qué debo hacer si la unidad deja de funcionar o se comporta de forma extraña?

Primero, compruebe que la dirección DMX y el cableado sean correctos. Asegúrese de que se utiliza un terminador al final de la cadena DMX. Si los problemas persisten, desconecte la alimentación y consulte a su distribuidor. No abra la cubierta; el servicio técnico debe ser realizado por personal cualificado.

MANUAL DE USUARIO SUPER SOLAR WHITE JBSYSTEMS LIGHT

Manual de instrucciones ES

Manual do utiliser PT

WWW.BEGLEC.COM

ADVERTENCIA: PELIGRO! nunca exponga la lente a la luz solar directa, aun durante un periodo corto!
IEsto能把 fazer el efecto de luz o incluso Causear el fuego!

Recicular aparato y pilas usadas de forma ecologica conforme a las dispositions legales de su pais.

PT-COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funcionalement detenidamente antes de comenzar a utiliser esta unidad.

CHARACTERISTICAS

Estaiedadestaprueba deinterferenciasd radioEste productocumple los requisitos deldirectricenacionesy européasactuales.Sehaestablishidoac conformidad y las instruetiones ydocumentos correspondienteshanidadospositadoerel fabricante.

• Este dispositivo ha sido diseñado para producir efectos luminosuos decorativos y se utilizes en sistemas de expectáculos de luces.
• Un efecto LED sumamente compacto, controlado por DMX
• iProyecta 34 rayos finos blancos (Super Solar White) o rayos coloreados (Super Solar RGBW) con programas dinámicos internos!
• Regulación de intensidad luminosa 0-100% y funciona estroboscópica ultra
• Ajuste de velocidad de rotacion sumamente lento o muy
• Modos de uso differentes dan una flexibilitad maximala:

Control DMX: Super Solar white: Canales 1 o 2 ~ Super Solar RGBW: Canales 1 o 3
- Independiente: se activa por sonido con micrófono interno o automatico
- Maestro/esclavo: expectáculosperfectamente sincronizados

• Controlador remotCA-8 optional disponible

• Basado en un potente LED de 3Vatios Blanco o RGBW:

• Rayos sumamente brillantes comparados a efectos con lámparas de halógeno

• Más efectos dinámicos comparados a efectos basados en lámparas de halógeno
• No hay que sustituir la lámparas
  Vidautilmuylarga.
• Casino produce calor
• Consumo de energia muy bajo.
• Peso ligero (no necessita transformadores de lámpara)

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utiliser esta unidad, compruebe que no haya habido daños durante el transporte. Si observa alcún daño, no utilise el dispositivo y consulte primero a su distribuidor.
• Importante: Este disposito ha salido de nosas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estricamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma que ocuido de la garantía. El distribuidor no asumirá ninguna responsabilidad por qualquier defecto o problema que surja por no haber seguido elmanual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendé este aparato más adelante, asegürese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instrucciones de funciona
  Super Solar White o Super Solar RGBW
• Soporte colgante + 2 tornillos & 2 tuercas

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el riesgo de electrucacion, no quite la cubierta superior. Ninguna pieza usable adentro para el uso. Dirjase unicolemente a personalrialcualificado.

El symbolism de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos no isolados donde un voltaje peligioso constituya un riesgo grande para causar una eventual electrocución.

El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de importantes instrucciones de operation y de mantenimiento tenidas en cuenta en el manual de uso.

Este"simbolo significa:uso para el interior solamente.

Este symbolo significa : Lea las instrucciones.

• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.
• Para evaporar incendios o ríesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evaporar que se forme condensation en el interior,除去 que launidad se adapte a la temperatura exterior cuando la lleve a una habitación calida antes del transporte. A vez la condensation impide que launidad funcione a pleno rendimiento y pueda inclujo provocar daños.
  -Esta unidadsolesepuedusar enelinterior.
• No colocque objetivos metalicos ni derrame liquidos dentro del reproductor de la unidad. Se pueda producir descargas electricas ofallos de configuracion. Si某个 objecto extraño entra en la unidad, desconnecte inmediamente el suministro electrico.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• No cubra ninguna abertura de ventilaciónrial que podra producirse un sobrecalentamento de la unidad.
• Evite el uso en ambientes con polvo y limpie la unidad regularamente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La maxima temperatura ambiente para un functionamento seguro es de 40°C . No utilise la unidad a temperatas ambiente superiores.
• Asegürese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Desenchufe sempre la unidad cuando no vaya a ser'utiliza durante un长大o periodo de tiempo o antes de comendar el mantenimiento.
• La instalación electrica sólo debe serledge a cabo por personalriallicado,de acuerdo con la regulaciones sobre segudadlelectrica y mecnica de su pais.
• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
• El cable de alimentación siempreDebe estar en perfecto estado. Apague launidad inmediamente cuando observe días o desperfecos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de service o personas cualescares para Ivatar unoquilier peligro.
• Nunca deje que el cable de alimentacion entre en contacto conOthers cables!
• Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad.
• No conecte launidad a ningún regulator de voltaje.
• Utilice sempre un cable de seguridad apropiado y homologado cuando instale la unidad.
• Para evaporar descargas eletricas, no abra la cubierta.
• Nunca repare un fusible ni derives el soporte del fusible. Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación electrónica!
• En caso de que occurran problemas de functiOnamento serios,cede deutilizar el aparato ypongase en contacto con su distribuidor inmediatamente.
• La carcasa y la lente deben reemplazarse si presentan días visibles.
• Utilice el embalaje original cuandoonga que transporte el dispositivo.
• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

Importante: Nunca mire directamente a la fuente de luz! No utilise el efecto en presencia de personas epilepticas.

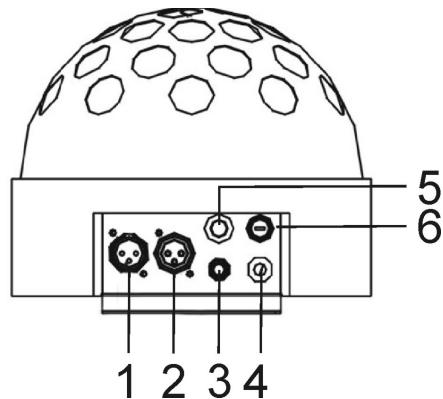

DESCRIPCION:

1. Entrada DMX: El conector macho XLR de 3 clavijas se utilizes para conectar cables DMX universales.Esta entrada recibe instructaciones de un controlador DMX o de除外 Super Solar White/RGBW cuando se usa en modo maestro/esclavo.
2. Salida DMX: Se utilizes un conector XLR hembra de 3 pines para conectar el Super Solar White/RGBW con elsignificante aparato DMX en la cadena o con除外 Super Solar White/RGBW cuando se usa en modo maestro/esclavo.
3. Jack 1/4 " se utilizes para conectar el controlador CA-8 optional.
4. Cable de red
5. Microfono interno
6. Soporte del fusible

MONTAJE SUPERIOR

• Important: La instalaciónsoledebelelvarasecabo por personal的技术icucualificado.Una instalacionincorrecteypeedocarlesionesgravesy/o dañosenla propidad. El montaje superiorrequiremuchae xperiencia!Deben respetarse los limitedescarga defuncionamento, debenutilizarasedmaterialdeinstalacionhomologados,eldispositivoinstaladodebiseinspeccionarse regularmenteporsu seguidad.
• Asegürese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las areas exteriores donde estas能把 andar o sentarse.
• Antes del montaje asegúrese de que el area de la instalación pueda soportar una energia minima de 10 vezes el peso de la unidad.
• Utilice siempre un cable de seguidad homologado que pueda soportar 12 vezes el peso del dispositivo cuando instale launidad. Este accesorio de seguidad secundarioDebe instalarse de forma que ninguna pieza de la instalacion pueda caarse mas 20 cm si falla el accesorio principal.
• El dispositorio debe fjarse correctamente; jun montaje con giro libre es peligioso y no debe considerarse!
• No cubra ninguna abertura de ventilaciónrial que pueda producirse un sobrecalentimiento de la unidad.
• El operario debe asegurar de que las instalaciones relacionadas con la seguridad son aprobadas por un experto antes de utilizespas por primera vez. Las instalacionesdeferan inspeccionarse anualmente por una persona qualificada para asegurar que la security es optima.

INSTALACION ELECTRICA + DIRECCIONAMIENTO

Importante: La instalacion eletrica solo debe ser llvada a cabo por personal qualificado, de acuerdo con la regulaciones sobre seguridad eletrica y mecanica de su pais.

Instalacion electrica en modo DMX:

• El protocolo DMX es una SERIAL de alta velocidad muy utilizada para controlar equipo de iluminación inteligente. Necesita conectar enceda tipo margarita su controlador DMX y todas las unidades conectadas con un cable equilbrado de buena calidad.
• Se utilizes conectores XLR de 3 pines y conectores XLR de 5 pines, no obstarante, el conector XLR de 3 pines es más popular porque这些东西 son compatibles con los cables de audio equilibrados.

Disposicion de pines en el conector XLR de 3 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+)

Disposicion de pines en el conector XLR de 5 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+) ~ Pines4+5 no se utilizes.

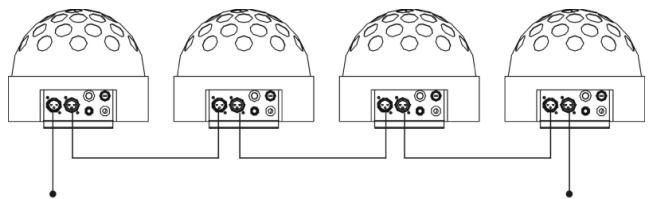

• Para evitar un comportamento anomalo de los efectos luminosos, bajo a interferencias, debenunarun terminatorde 90Ω a 120Ω al finalde laceda. Nuncautiliceb cablesdivisoresenY,jNofuncionaran!
• Asegürese de que todas las unidades están connectadas a la red electrica.
• Cada efecto luminoso en la cnneta necessita disponible de su propia direccion de inicio de forma que sepa que指令 del controlador debe descodificar. En lasuma teccion obtendra informacion sobre como建立起 las direciones DMX.
  0~120 ohms resistor

Ajuste de los interruptores DIP para que pueda Obtener la direccion de inicio correcta:

Cada uno de los 9 interruptores DIP corresponden a cierto valor DMX

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valor	1	2	4	8	16	32	64	128	256	OFF = 2CH DMX mode (WHITE) OFF = 3CH DMX mode (RGBW) ON = 1CH DMX mode

Puede combinar los values de these interruptores para que se convertan en该如何 dirección de inicio entre 1 y 512:

Dirección de inicio = 01 → interruptor 1=ON valores: 1
Dirección de inicia = 05 →interruptor 1 + 3 = ON 正如：1+4=5
Dirección de inicio = 09 → interruptor 1 + 4 = ON valores: 1 + 8 = 9
Dirección de inicio = 13 → interruptor 1 + 3 + 4 = ON VALUES: 1 + 4 + 8 = 13

Dirección de inicio = 62 → interruptor 2 + 3 + 4 + 5 + 6 = ON valores: 2 + 4 + 8 + 16 + 32 = 62

MANEJO DE LA UNIDAD

1. 1idad independiente:

Importante: la direccion DMX DEBE establearse en 001. (primer interruptor DIP = ON (CONECTADO), todos los demas STLAN OFF

El commutador 2iene dos equipos:

OFF: Realiza los programas incorporedados automatistically al ritmo de la música.

ON: Modelo automático. Chases (el conmutador 3 cambiará la direccion de rotación, el conmutador 4,5,6 cambiará la velocidad)

2. Dos o más unidades en configuración maestre/esclava:

Conecte 2 o más unidades juntas mediante cables de micrófondo XLR equilibrados de buena calidad. La unidad que no disponge de cable conectado a su entrada actuará como "maestre", las除外 serán unidades esclavas.

Important: En la unidad maestra la direccion DMX DEBE establearse en 001. (primer interruptor DIP

= ON (CONECTADO), todos los demás están OFF (DESCONECTADOS) Las unidades esclavas能把 tenerequalquer valor de direccion DMX EXCEPTO 001

Puede invertir el comportamento de una o másunasiones esclavas Cambiando la posicón del interruptor DIP num. 10 en estas unidades esclaves. Inténtelo y compruebe si el efecto mejora. Cambiar el num. 10 en el interruptor DIP en la unidad maestra no Tiene ningún efecto.

Note: cuando se utilizen el Super Solar White y el Super Solar RGBW jintos en el modo Maestro/Esclavo, se colocaré el Super Solar RGBW como Maestro. Si se escoje un Super Solar White como Maestro, los colores del Super Solar RGBW no cambiarán automatistically.

3. Conexión del controlador CA-8 para Obtener más control:

El controlador CA-8solepuedulizarse en modalidad independiente,maestra/esclava.Conecte el controlador a la entrada jack de la primera unidad (maestra).Ahora peute controlar todas las unidades conectadas:

Stand by	Oscurece launidad SUPER SOLAR WHITE
Function	Pulsar para la funciona 1.Estroboscopica 2.Two Light Strobe	Selección de velocidad de rotación
Mode	Sonido (LED apagado)	Automatico (LED CONECTADO)

Stand by	Oscurece launidad SUPER SOLAR RGBW
Function	Pulsar para la función 1.Estroboscopica 2.Two Light Strobe 3.Sound Strobe	Selección de velocidad de rotación
Mode	Sonido (LED apagado)	Automatico (LED CONNECTADO)

4. Modo DMX:

Cuando las unidades estan conectadas en modo DMX,可以更好 controlarse mediante la?sigaante tabla DMX:

R SOLAR WHITE

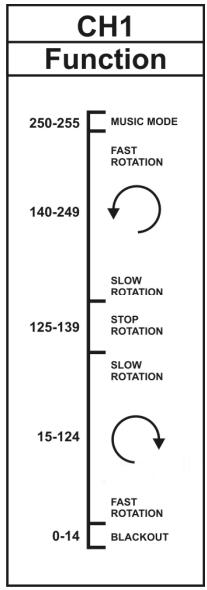

1 CHANNEL MODE

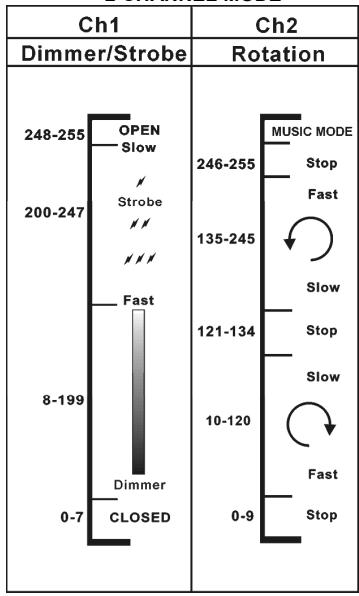

2 CHANNEL MODE

SUPER SOLAR RGBW

1 CHANNEL MODE

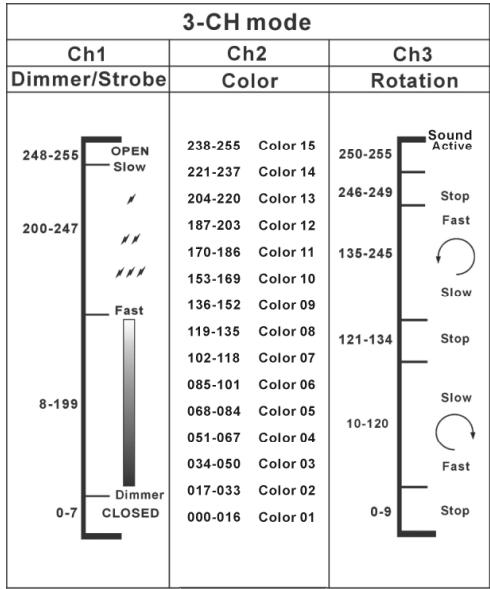

3 CHANNEL MODE

MANTENIMIENTO

• Asegürese de que debajo de la zona del lugar de instalación no haya personas durante elostenimiento.
• Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfiado.

Durante la inspeccion deben comprobar los siguientes+puntos:

• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezas deben aplarse firmamente y no corroerse.
• Las carcasas, las fijaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan presentar.
  ninguna deformidad.
• Cuando una lente optica estávisiblemente dañada por gritas o rasguños profundos, deben ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediamente incluso si el problema detectado es(PC).
• Para proteger al aparato del sobrecalentamento, las aletas de refrigeracion (si las hubiera) y las aberturas de ventilacion deben limpiarse mensualmente.
• El interior del dispositivo deben limpiarse anuallymente mediante una aspiradora ochorro de aire.

• La limpieza de las lentes internas y externas y/o espejos debenlorelvarse a cabo periodicamente para optimizar la emisión luminosa. La fecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes humedes, con humano o especiallyn sucios peuvent provocar una mayor accumulacion de sociedad en los elementos opticos del aparato.

• Limpie con un paño suave utilizing productos de limpieza de cristales normales.

• Seque sempre las piezas con cuidado.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos opticos internos al menos una vez cada 90 días.

Atencion: jLe recomendamos encarecidamente que la limpieza interna sea llevada a cabo por personalriallicado!

ESPECIFICACIONES

Entrada de red: CA 100V~240V, 50/60Hz

Fusible: T-2A

consumo de electricidad : 27 W

Control de sonido: Micrófono interno

Conexiones DMX: 3 clavijas XLR macho / hembra

Canales DMX realizados: Super Solar White: Canales 1 o 2

Super Solar RGBW: Canales 1 o 3

Lampara: Super Solar white: 1x white LED 10 Watt

Super Solar RGBW: 1x 3-color LED 10 Watt

Tamaño: 210 × 210 × 179 mm

Peso: 1,8kg

Toda la informacion está suseta a cambio sin previo aviso
Puede descargar la ultima version de este manual de usuario en notreira pagea Web:
www.beglec.com

MANUAL DO UTILIZADOR
