MANUAL DE USUARIO BT-700S JBSYSTEMS

Manual de instrucciones ES

EN - DISPOSAL OF THE DEVICE

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este producto BriteQ. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funciona bajo的前提下 de comendar a utiliser estaunidad.

CHARACTERISTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices naciales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documents correspondentes han sido depositados por el fabricante.

• Potente cazabal movil, basada en lampara de descarga HTI-700
  Gran emisión y precisión optica para gobos nitidos
• Sistema de ventilación muy silencioso, perfecto para estudios de television y escenarios
• Diseno modular para un mantenimiento stencilo
• 2 pantallas LCD de 16 caracteres para configurar mediante menus.
  16 o 22 canales de control DMX:

16 canales DMX (panorámina, inclínacion, velocidad de panorámina/inclínacion, regulator de intensidad luminosa, obturador/sacudida, color1, color2, gobo1, goiro de gobo1, gobo2, prisma/macros de prisma, goiro de prisma, foco, iris, unidadesesianas)
- 22 canales DMX (panorámina, inclínacion, velocidad de panorámina/inclínacion, regulator de intensidad luminosa, obturador/sacudida, color1, color2, gobo1, giro de gobo1, gobo2, prisma/macros de prisma, giro de prisma, enfoque, iris, superficies especialas, panorámina 16 bits, inclínación 16 bits, macros de movimiento,時間 de movimiento, macros de iris, macros de regulator de intensidad luminosa)

• Panorámina de 540^ en 2,8 seg e inclínación de 270^ en 1,6 seg (ambas en 8 o 16 bits)
• Corrección automática de sensor de panoramicía/inclinación con ajuste de posición original
• Función de bloqueo de panorama/mica/inclínacion durante el transporte

• 2 ruedas gobo con sistemas de indices de sensor y combinacion gobo:

• Rueda gobo 1: 5 gobos intercambiables, de giro, indexados más blanco
  Rueda de gobo 2:5 gobos fjitos intercambiables

• 2 ruedas de color con sistemas de indice de sensor y combinacion de color:

• Rueda de color 1: 6 colores + blanco, con efecto arcoiris bidireccional

• Rueda de color 2: 6 colores + blanco, con efecto arcoiris bidireccional

• Prisma con giro bidireccional
  Obturator lineal mecánico de 0 a 100% con unidades macro

• Iris lineal motorizzato de 0 a 100% convinciones macro
• Estroboscópica de alta velocidad: 1 ~ 12 destellos/segundo

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utiliser esta unidad, compruebe que no haya habido daños durante el transporte. Si observa algonardo, no utilise el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nosas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma que ocuido de la garantía. El distribuidor no asumirá sola responsabilidad por qualier defection o problema que surja por no haber seguido elmanual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendé este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• UnidadBT700S
• Instrucciones de funciona
  2 abrazaderas Omega

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el riesgo de descarga electrica, no quite la cubierta superior. No existen piezas en el interior que pueda mantener o reparar el usuario. Asigne le mantenimiento y las reparaciones a personalrialliccido.

El símbolo en forma de rayo con性和a ciecha deltro de un triangulo equilatero se emplea para alertar sobre el uso o presencia de "voltaje peligioso" no aislado bajo de la carcasa del producto con la magnitud sufficiente para constituir un riego de descarga electrica.

El signo de exclamación bajo del triángulo equilatoro sesuma para alertar al usuario de la presencia de instruciones de funciona yostenimiento importantes en el怎么说 acomaía a este aparato.

Este"simbolo indica:usar solo en el interior

Este=simbolo indica:Leer las instrucciones

Este*simbolo indica:La distancia minima de objetos iluminados.La distancia minima entre la emisión luminosa y la superficie illumina da tene que ser mas de 2 metros

El disposito es adequado para su montaje en superficies inflamables estandar. Las superficies inflamables estandar incluyen materiales de construccion como madera y materiales derivados de la madera de mas de 2 mm de espesor.

• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.
• Un nuevo efecto luminoso provoca a vezes humano y/u olor no deseados. Este es normal y desaparece desde de algunos horas.
• Para evaporar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evaporar que se forme condensation en el interior, deqe que la unidad se adapte a la temperatura exterior cuando la lleve a una habitacion calida afterwards del transporte. A vez la condensation impide que la unidad funciona a plano rendimiento yuede inclujo provocar daños.
  -Esta unidadsolesepuedusear enelinterior.
• No colocque objetivos metalicos ni derrame liquidos dentro del reproductor de la unidad. Se pueda produir descargas electricas o fallos de funciona bajo el control. Si el caso se esquilo, el control se altera con el suministro electrico.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debecolocarse a al menos 50 cm de las paredes.
• No cubra ninguna abertura de ventilaciónrial que podra produirse un sobrecalentamente de la unidad.
• Evite el uso en ambientes con polvo y limpie launidad regularamente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La maxima temperatura ambiente para un functionamento seguro es de 40^ . No utilise la unidad a temperatas ambiente superiores.
• La temperatura de la superficie de la unidad puede alcanzar hasta 85^ . No toque la carca sai proteccion durante el funcionaimiento.
• Asegurese de que bajo del area del lugar de instalacion no hay personas durante el montaje, desmontaje o mantenimiento.
• Deje que el aparato se enfré durante al menos 10 Minutes antes de reemplazar la bombilla o comenzar el mantenimiento.
• Desenchufe sempre la unidad cuando no vaya a ser realizada durante un长大o periodo de tiempo o antes de reemplazar la bombilla o comenar el mantenimiento.
• La instalación electrónica sólo debe ser llévada a cabo por personalrial significado, de acuerdo con la regulaciones sobre seguidad elctrica y mecnica de su pais.
• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
• El cable de alimentación siempre debe estar en perfecto estado: Apague la unidad inmediamente cuando observe daños o desperfctos en el cable de alimentacion.
• Nunca deje que el cable de alimentacion entre en contacto conOthers cables!
• Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad.
• No conecte la unidad a ningún regulator de voltaje.

• Utilice sempre un cable de seguidad apropiado y homologado cuando instale la unidad.

• Para evaporar descargas electricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.

• Nunca repare un fusible ni derive el soporte del fusible. [Reemplace siempre el fusible dañado por un fusible del mesmo tipo y asignación electrica!]
• En caso de que occurnan problemas de functiOnamento serios, deje de utilizear el aparato ypongase en contacto con su distribuidor inmediatamente.
• La carcasa y la lente deben reemplazarse si presentan daños visibles.
• Utilice el embalaje original cuandoonga que transporte el dispositivo.
• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

Importante: Nunca mire directamente a la fuente de luz! No utilise el efecto en presencia de personas epilepticas.

REEMPLAZO Y COLOCACION DE LA LÁMPARA

Cuandoonga que reemplazar la lampara o realizar el mantenimiento de esta, no abra el aparato hasta 10关键时刻 despues de haberla apagado para que se enfiree. iDesconecte siempre la unidad antes de

realizar el mantenimiento! Utilice siempre el@mismo tipo de piezas de repuestos (bombillas, fusibles, etc.) Cuando sustituya piezas,utilice solamente recambios originales.

• Apane el suministro electrico y desenchufe la unidad.
• Espere uno 15 horas hasta que la unidad se haya enfiado.
• Abra a cubierta superior de plástico (5 tornillos) (número 1 en la fotografia).

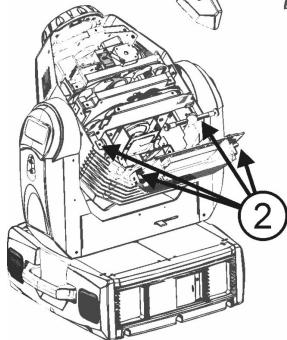

• Retire los tornillos y abra la cubierta metálica que cubre la lámpara (2 tornillos). Consulte el grácfo (número 2) para laubicación exacta.
• Retire la lámpara veja (nunca manipule la lámpara cuando esté caliente)

jAtencion! Compruebe la etaqueta en elgado posterior del dispositivo olea las espacaciones tecnicas en este manual para saber que lampara usar. jNunca instale lamparas con un vatiaje superior!

• iNo toque la bombilla sin protegerse las manos! Esto reduce drasticamente la vidautilde la lampara. Si ha tocado la lampara, limpiela con un pano y alcohol de quemar. Limpie la lampara antes de instalarla.
• Vuelva a colocar la nuevo lampara bajo el unidad. Asegúrese de que los dos clips de resorte metalicos estén en el lado delantero (lente) de la lampara (consulte el dibuju).

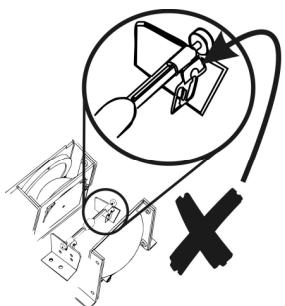

• Importanta: el bulto en medio de la lampara Tiene un peuño saliente (n° 3 en la fotografia). Es muy importante que este saliente apunte hacía abajo cuando instale la lampara
• Vuelva a colocar la plac metalica y montela con los 2 tornillos.
• Vuelva a colocar la cubierta de plástico y montela con los 5 tornillos.
• Ya está!

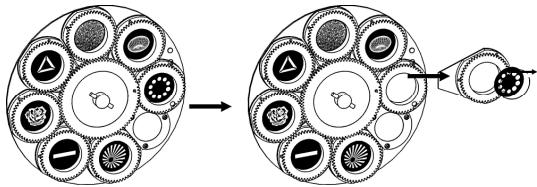

INTERCAMBIO/GIRO DE GOBOS

ATENCION: Instale los gobos solo cuando la unidad está apagada.

Nunca desatornille los tornillos del gobo giratorio puesto que el rodimiento de bol se

• Apane el suministro electrico y desenchufe la unidad.
• Abra la cubierta superior de plástico (5 tornillos)
  Localice la rue de gobo y retire el anillo de fijación del gobo que desee Cambiar con la herramipta adequada.
• Retire el gobo e inserte el nuevo gobo.
• Presione el anillo de fijación e insertelo en la parte frontal del gobo.
• Ya está!

MONTAJE SUPERIOR

• Important: La instalaciónsole debe levarse a cabo por personal的技术ico calidad. Una instalacion incorrectauede provocar lesiones graves y/o daños en la propidad. El montaje superior requiere mucha experiencia! Deben respetarse los limites de carga defuncionamento,deben utilizes materiales de instalacion homologados,el dispositivo instaladodebe inspecionarse regularmente por su seguidad.
• Asegürese de que bajo del area del lugar de instalación no hay personas durante el montaje, desmontaje o man
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debe colocarse a al menos 50~cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las和地区 exteriros donde estas能把 andar o sentarse.
• Antes del montaje asegúrese de que el area de la instalación pueda soportar una energia minima de 10 vezes el peso de la unidad.
• Utilice siempre un cable de sécurité homologado que pueda soportar 12 vezes el peso del dispositivo cuando instale launidad. Este accesorio de seguridad secundarioDebe instalarse de forma que ninguna pieza de la instalación pueda caerse más 20 cm si falla el accesorio principal.
• El dispositivo debe fjarse correctamente; jun montaje con giro libre es peligrosso y no debe considerarse!
• No cubra ninguna abertura de ventilaciónrial que podía producirse un sobrecalentamento de la unidad.
• El operario debe aseguarse de que las instalaciones relacionadas con la seguridad sonaprobadas por un experto antes deutilizaras porprimera vez.Las instalacionesdeferaninspectionarseanualmente por una persona qualificada para aseguar que la security es optima.

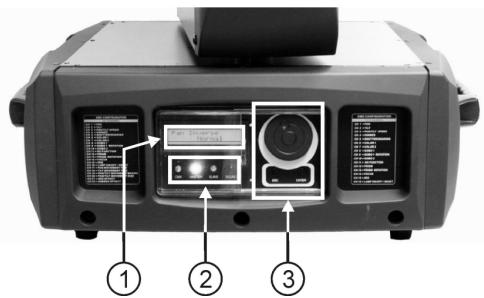

Configuración de launidad PANEL DE CONTROL:

1. DISPLAY muestra los various nombres y las.optiones seleccionadas.
2. LEDs

DMX	Fijo	Entrada DMX presente
MASTER	Fijo	Modalidad maestra
SLAVE	Fijo	Modalidad esclava
SOUND	Parpadeando	Activación de sonido

1. BOTONES

ESC	Para volver a lasmericanas anteriores
ENTER	Para confirmar lasmericanas seleccionadas
JOG WHEEL	Para seleccionar las americanas

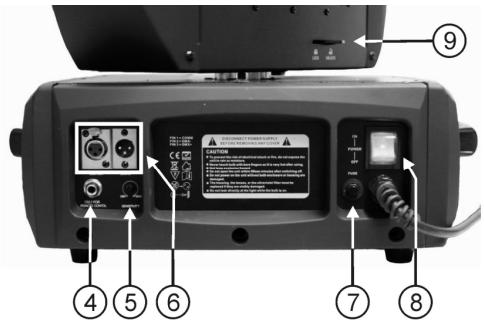

1. ENTRADA DE CONTROL REMOTO: Se utilizes para conectar un controlador manual CA-8 sencillo cuando launidad se usa en modalidad independiente o maestra/esclava.
2. SENSIBILIDAD: Se utilizes paraaabrar la sensibilidad del micrófono cuando la unidad seutiliza en modalidad independiente o maestra/esclava.

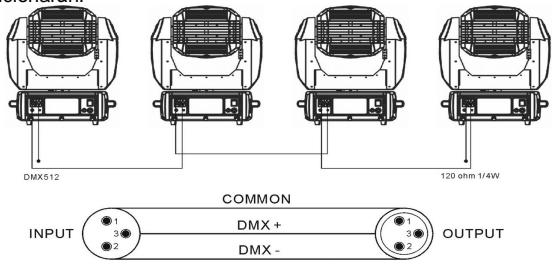

3. ENTRADA/SALIDA DMX: Se utilizes para unión DMX512. Utilice un cable XLR equilibrado de 3 clavijas M/H de buena calidad para unir las unidades.
4. Botón FUSE RESET (restauración de fusible)
5. INTERRUPTOR DE ALIMENTACION PRINCIPAL
6. PAN LOCK: Puede utiliser para bloquear el movimiento panoramicico del cuestion (p.ej. Durante el mantenimiento)

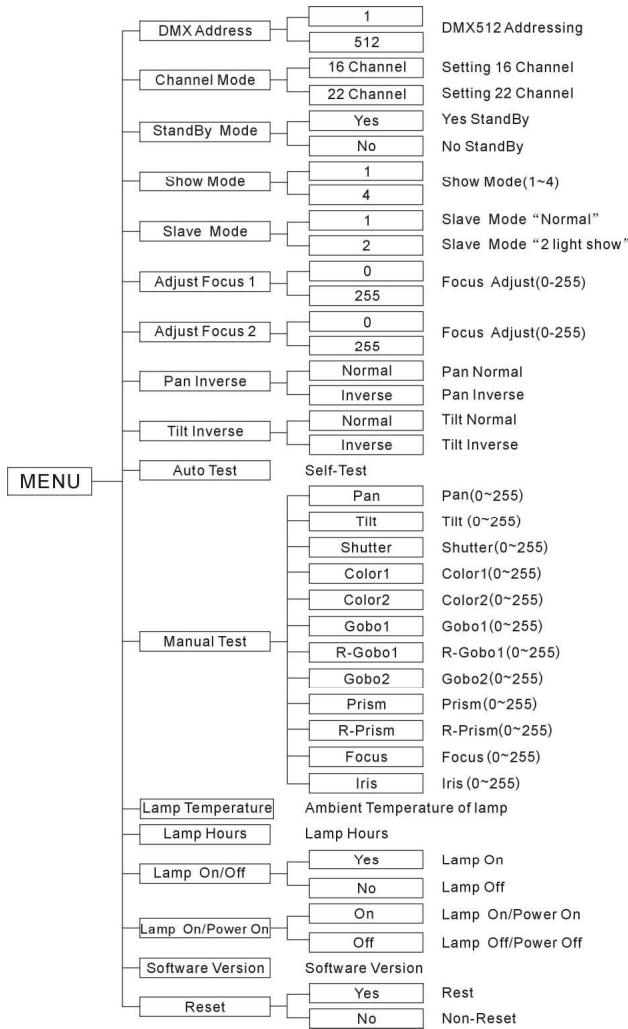

MENÜR PRINCIPAL:

• Para seleccionar cualesera de las functions preestablecidas, pulse el botón ESC y gire la ruea Jog hasta que aparezca en pantalla laootha que deseee.
• Selecciona la referencia con el boton ENTER. La pantalla parpadeará.
• Gire la rueda Jog paraCambiar la modalidad.
• Una vez que haya的选择acionado la modalidad necesaria, pulse el botón ENTER para selectionar. Después de 30seguidosla pantalla volverá automatisticallya las functiones principales sin ningún cambio. Paravoltar alasfunctionessin hacer Cambios pulse el botón ESC.Las functiones principales se muestran a la derecha.

DMX Address

Se utilizes paraaabrear la direccion de inicio en una configuracion DMX.

• Pulse el botón ESC y gire la rueda Jog hasta que la DMX Address se muestre en la pantalla.
• Pulse el botón ENTER, el valor DMX comienza a parpadear en la pantalla.
• Utilice la rueda Jog para Cambiar la direccion DMX512.
• Una vez que se muestre la direccion correcta en pantalla, pulse el botón ENTER para guardarla.

(o volver automatistically a lasustralianas principalsinhacer ningunncambiotras30segundos)

Para volver a lasmericanas sin hacer ambios pulse el boton ESC.

Channel Mode

Se utilizes para建立起 el modo de trabajo DMX a 16 o 22 canales

• Pulse es botón ESC y gire la rueda Jog hasta que Channel Model se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la ruea Jog para selectionar el modo [16 Channel] o [22 Channel].
• Una vez que haya的选择acionel modo, pulse el boton ENTER para confirmar la seleccion. (o volver automatamente a las functions principales sin hacer ningun cambio tras 30segundos) ParavoltarasuccessionsinhacerambiospulébotonESC.

Standby mode

Se utilizes para建立起 launidad en modo standby.

• Pulse el botón ESC y gire la rueda Jog hasta que StandBy Model se muestré en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda Jog para selectionar el modo [Yes] o [No].
• Una vez que haya的选择acion el modo, pulse el botón ENTER para confirmar la selección. (o volver automatamente a las unidades principales sin hacer ningún cambio tras 30segundos) Paravoltar las functions sin hacer ambios pulsesel botón ESC.

Show Mode

Se utilizes para selectionar la modalidad Expectaculo cuando se usa de forma independiente o en modalidadmaestra/esclava.

• Pulse el botón ESC y gire la rueda Jog hasta que |Show Mode|se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice laueda Jog para seleccionar uno de los quatre发展模式 de expectaculo preprogramados.
• Una vez que haya的选择acionado el modo de expectaculo, pulse el botón ENTER para confirmar la selección.

(o volver automatistically a las functions principales sin hacer ningún cambio tras 30 segundos )

Para volver a las functions sin hacer Cambios pulse el botón ESC.

Slave Mode

Se utilizes para hacer que la unidad esclava funciona de wayra opuesta a la maestra o en total synchronization.

• Pulse el botón ESC y gire la rueda Jog hasta que Slave Mode se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice laueda Jog para seleccionar el modulo 1 (normal) o el modulo 2 (invertido).
• Una vez que haya的选择acionado el modo, pulse el botón ENTER para confirmar la selección.

(o volver automatistically a las functions principales sin hacer ningún cambio tras 30segundos )

Para volver a las functions sin hacer Cambios pulse el botón ESC.

Adjust Focus 1

Se utilizes para ayudarle aJKLM enfoque de los gobos situados en la rueda de gobo 1.

• Pulse el botón ESC y gire la rueda Jog hasta que [Adjust Focus1] se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Cada vez que pulse el botón ENTER, el haz de luz apuntará en另一边 direction.
• Utilice 1 de las 2 posiciones 2 de inclinacion o 1 de las 4 posiciones de panoramicca para ajustar el enfoque.
• Utilice la ruea Jog para seleccionar un valor entre y 255
• Una vez que haya的选择acionado el valor, pulse el botón ENTER para confirmar la selección. (o volver automatistically a las functiones principales sin hacer ningún cambio tras 30segundos)

Para volver a las functions sin hacer Cambios pulse el botón ESC.

Adjust Focus 2

Se utilizes para ayudarle aJKLM el enfoque de los gobos situados en la rueda de gobo 2.

• Pulse el botón ESC y gire la rueda Jog hasta que Adjust Focus2 se muestré en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Cada vez que pulse el botón ENTER, el haz de luz apuntará en另一边 direction.
• Utilice 1 de las 2 posiciones 2 de inclinacion o 1 de las 4 posiciones de panoramicca para ajustar el enfoque.
• Utilice la ruea Jog para seleccionar un valor entre y 255
• Una vez que haya的选择acion el valor, pulse el boton ENTER para confirmar la seleccion.

(o volver automatistically a las functiones principales sin hacer ningún cambio tras 30 segundos )

Para volver a las functions sin hacer Cambios pulse el botón ESC.

PanInverse

Normal: El movimiento panoramicico no se invierte.

Inverse: El movimiento panoramicico se invierte.

• Pulse el botón ESC y gire la rueda Jog hasta que Pan Inverse se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda Jog para seleccionar el modo [Normal] o modo Inverse.
• Una vez que haya的选择acion el modo, pulse el botón ENTER para confirmar la selección. (o volver automatistically a las/DDesnas principales sin hacer ningun cambio tras 30 segundos) Para volver a las(ddasns sin hacer cambios pulse el botón ESC.

Tilt Inverse

Normal: El movimiento de inclinacion no se invierte.

Inverse: El movimiento de inclinación se invierte.

• Pulse el botón ESC y gire la ruea Jog hasta que Tilt Inverse se muestre en la pantalla.

• Pulse el botón ENTER y la pantalla comienza a parpadear.

• Utilice la ruea Jog para selectionar el modo Normal o modo Inverse.

• Una vez que haya的选择acion el modo, pulse el botón ENTER para confirmar la selección. (o volver automatamente a las失落as principales sin hacer ningún cambio tras 30segundos) Paravoltar las失落as sin hacer ambios pulse el botón ESC.

Auto Test

Se utilizes para activar un programa de "autodiagnostico" que muestra todas las可能性 de lauponidad.

• Pulse el botón ESC y gire la rueda Jog hasta que Auto Test se mueste en la pantalla.
• Pulse el botón ENTER para iniciar el programa de autodiagnosticólico interno.

Manual Test

Se utilizes para activar las functions internas de la unidad manualmente.

• Pulse el botón ESC y gire la ruea Jog hasta que Manual Test se muestre en la pantalla.
• Pulse el botón ENTER
• Utilice la ruea Jog para selectionar una de las functions de la unidad (panorámina, inclinación, obturador, etc...)
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice laueda Jog para seleccionar un valor (0~255) para esta func tion
• Una vez que haya的选择acion el modo, pulse el botón ENTER para confirmar la selección. (o volver automatistically a las functions principales sin hacer ningún cambio tras 30segundos)

Para volver a las functions sin hacer cambio pulse el botón ESC.

Lamp temperature

Se utilizes para做不到ar la temperatura bajo el compartimento de la lampara

• Pulse el botón ESC y gire la rueda Jog hasta que Lamp Temperature se muestre en la pantalla.
• Ahora可以选择 leer la temperature ambiente de la lámpara.

Lamp Hours

Se utilizes para做不到 de horas de funciona en la unidad.

• Pulse el botón ESC y gire la rueda Jog hasta que Lamp Hours se muestre en la pantalla.
• El número de horas de funciona en la unidad se muestra en la pantalla.

Lamp On/Off

Se utilizes para ENCENDER/APAGAR la lámpara de forma que pueda enfiar la lámpara con los ventiladores internos antes del transporte.

• Pulse el botón ESC y gire la rueda Jog hasta que Lamp On/Off se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice laueda Jog para seleccionar el modo Yes (Iampara conectada) o No (lampara desconectada).
• Una vez que haya的选择acionado el modo, pulse el botón ENTER para confirmar la selección. (o volver automatamente a las functions principales sin hacer ningún cambio tras 30segundos) Para volver a las unidades sin hacer cambiosis pulse el botón ESC.

Lamp On/Power On

"ON": Cuando conecte la alimentacion de red, la lampara también se conectará

"OFF": Cuando desconecte la alimentacion de red, la lampara también se desconectará

• Pulse el botón ESC y gire la rueda Jog hasta que [Lamp On/Power On] conectada se mueste en la噎.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda Jog para selectionar On (lampara conectada/alimentacion conectada) o Off (lampara desconectada/alimentacion desconectada).
• Una vez que haya的选择acion el modo, pulse el botón ENTER para confirmar la selección. (o volver automatamente a las functions principales sin hacer ningún cambio tras 30segundos) Paravoltar las functiones sin hacer Cambios pulse el botón ESC.

Software Version

Se utilizes para做不到 la version de software de la unidad.

• Pulse el botón ESC y gire la rueda Jog hasta que Software Version se muestre en la pantalla.
• La version de software de launidad se muestra en la pantalla.

Reset

Se utilizes para星级酒店 la unidad.

• Pulse el botón ESC y gire la rueda Jog hasta que Reset se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda Jog para seleccionar Yes (Restaurant) o No
• Una vez que haya的选择atorio el modo, pulse el botón ENTER para confirmar la selección. (o volver automatístico a las functions principales sin hacer ningún cambio tras 30segundos)

Para volver a las functions sin hacer cambio pulse el botón ESC.

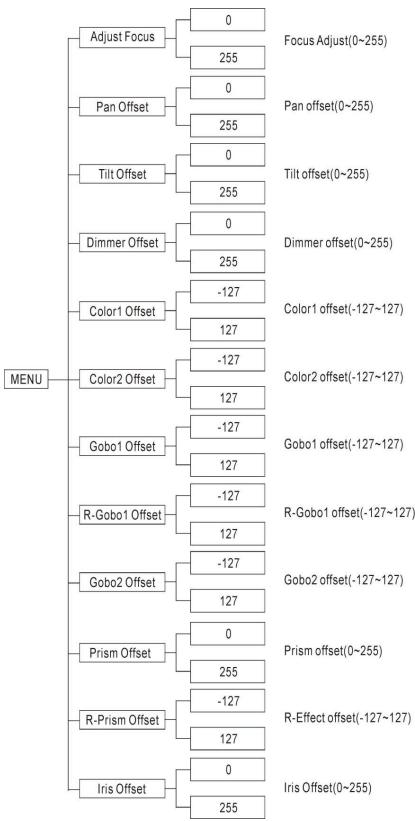

Ajuste de posicion original

• Pulse el ENTER durante al menos 12segundos paraunar en la modalidad compensacion.
• Ahora puedaaabrear la posición original (esta es la posición cero).
• Cuando deseejajustar la posicion original de gobo y color, debe ejectar primero el modo Adjust Focus
  Lasmericanas

Ajuste de Enfoque

• Pulse ENTER durante al menos 12segundos para ir al modo de compensacion y gire la rueda Jog hasta que Adjust Focus se muest en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Pulsando el botón ENTER varías vezes, la unidad enforcará en differsentes posiciones.
  ENTER > posic 位 "inclinacion 135^ ENTER > posic 位 "inclinacion 45^ ,ENTER > posic 位 "panoramica 90^ ,ENTER > posic 位 "panoramica 180^ ,ENTER > posic 位 "panoramica 270^
• Utilice la rueda jog para ajustar el enfoque

Compensación de panoramaica

• Pulse ENTER durante al menos 12segundos para ir al modo de compensacion y gire la rueda Jog hasta que Pan Offset se muestre en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog grande paraaabrear la posicón original depanorámica.

Compensación de inclínación

• Pulse ENTER durante al menos 12segundos para ir al modo de compensacion y gire la rueda Jog hasta que TItI Offset se muestre en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog paraaabstar la posicón original de inclinación.

Compensacion del regulator de intensidad luminosa (dimmer)

• Pulse ENTER durante al menos 12segundos para iral modo de compensacion y gire la rueda Jog hasta que Dimmer Offset de intensidad luminosa se mueste en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog grande paraajsar la posicion original de regulador de intensidad luminosa.

Compensación de color 1

• Pulse ENTER durante al menos 12segundos para iral modo de compensacion y gire la rueda Jog hasta que Color 1 Offset se mueste en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog para ajustar la posicion original de la rueda de color 1

Compensación de color 2

• Pulse ENTER durante al menos 12segundos para ir al modo de compensacion y gire la rueda Jog hasta que Color 2 Offset se mueste en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog para ajustar la posicion original de la rueda de color 2

Compensación de gobo 1

• Pulse ENTER durante al menos 12segundos para ir al modo de compensacion y gire la rueda Jog hasta que Gobo 1 Offset se mueste en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog para ajustar la posicón original de la rueda de gobo 1

Compensación de giro de qobo

• Pulse ENTER durante al menos 12segundos para iral modo de compensacion y gire la rueda Jog hasta que R-Gobo Offset se muestre en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog paraaabstar la posición original de giro de gobo

Compensación de gobo 2

• Pulse ENTER durante al menos 12segundos para ir al modo de compensacion y gire la rueda Jog hasta que Gobo 2 Offset se mueste en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog para ajustar la posicón original de la rueda de gobo 2

Compensación de prisma

• Pulse ENTER durante al menos 12segundos para ir al modo de compensacion y gire la rueda Jog hasta que Prism Offset se mueste en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog paraaabstar la posicón original de prisma

Compensacion de giro de prisma

• Pulse ENTER durante al menos 12segundos para ir al modo de compensacion y gire la rueda Jog hasta que R-Prism Offset se mueste en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog para ajustar la posicion original de giro de prisma

Compensación de iris

• Pulse ENTER durante al menos 12segundos para ir al modo de compensacion y gire la rueda Jog hasta que Iris Offset se mueste en la pantalla
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice la rueda jog para ajustar la posicion original del iris

CONEXION DE LA UNIDAD MEDIANTE DMX

El protocolo DMX es una seals de alta velocidad muy utilizada para controlar equipo de iluminación inteligente. Necesita conectar en cada tipo margarita su controlador DMX y todos los efectos luminosos connectados con un cable XLR M/F equilibrado de buena calidad. Para evaporar un comportamento anomalo de los efectos luminosos, bajo a interferencias, deben usar un terminador de 90 a 120 al final de la应注意. Nunca utilise cables divisores en Y, ¡No funciona!

Cada efecto luminoso en laceda necessitiesponder de su propia direc tion de inicio de forma que sepa que comando del controlador debe descodificar.

- AJUSTE DE LA DIRECCION DE INICIO CORRECTA:

Consulte el capítulo anterior (ajuste de direccion DMX-512) para saber comoaabrar la direccion de inicio en esta unidad. La direccion de inicio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario que direccion de inicio debeaabrar porque this dependera completeness del controlador que utilise... Consulte el manual de usuario de su controlador DMX para saber que direcciones de inicio debeaabrar.

CONFIGURACION DMX DE BT700S:

Modo de 16 canales

16 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed selection	Dimmer	Shutter/Shaking	Color 1	Color 2	Gobo1
540°	270°	255 Slow	255 100%	248-255 Open	255 Slow	248-255 Macro 6	255 Slow
				240-247 Random strobe		240-247 Macro 5	240-247 Macro 5
				239 Fast shaking (gobo2)	192 Fast	239-239 Macro 4	239-239 Macro 4
				186 Slow shaking (gobo2)	191 Fast	216-223 Macro 3	192 Fast
				185 Fast shaking (gobo1)		208-215 Macro 2	191 Fast
				132 Slow shaking (gobo1)	128 Slow	168 Fast	128 Slow
				131 Fast strobe	064-127 Position	168 Fast	106-127
					055-063 5600K	128 Slow	085-105
				016 Slow strobe	046-054 3200K	064-127 Position	064-084
				008-015 Open	037-045 Light green	055-063 Red	043-063
				000-007 Blackout	028-036 UV Purple	037-045 Magenta	022-042
					019-027 Pink	028-036 Orange	000-021
					010-018 Light Blue	019-027 Blue	000-021
					000-009 White	010-018 Green	000-021
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Gobo1 Rotation	Gobo2	No Function	Prism	Prism Rotation	Focus	Iris	Lamp on/off/reset
255 Slow	255 Slow		232-255 Macro(10)	255 Slow	255 Min.	200-209 Reset fixture	200-209 Reset fixture
192 Fast	192 Fast		208-231 Macro(9)			130-139 Lamp on	130-139 Lamp on
191 Fast	191 Fast		184-207 Macro(8)	192 Fast		120-129 disable shutter off while gobo1 or gobo2 change	120-129 disable shutter off while gobo1 or gobo2 change
128 Slow	128 Slow		160-183 Macro(7)	191 Fast		110-119 enable shutter off while gobo1 or gobo2 change	110-119 enable shutter off while gobo1 or gobo2 change
127 Gobo1 Index 360°	085-105°		136-159 Macro(6)	191 Fast		100-109 disable shutter off while color1 or color2 change	100-109 disable shutter off while color1 or color2 change
000 Gobo1 Index 0°	064-084°		112-135 Macro(5)			080-089 disable shutter off while color1 or color2 change	080-089 disable shutter off while color1 or color2 change
			088-111 Macro(4)	128 Slow		070-079 enable shutter off while pan or tilt move	070-079 enable shutter off while pan or tilt move
			064-087 Macro(3)	127 Prism Index 360°		000-009 Max.	000-009 Max.
			040-063 Macro(2)	016-039 Macro(1)		000-009 Max.	000-009 Max.
			008-015 Prism	000-007 No prism		000-009 Max.	000-009 Max.

Modo de 22 canales

En el modo de 22 canales los 6 canales originales de abajo seañaden a los 16 canales estándar de la unidad BT-700S.

22 Channels DMX-512 Configuration(2)
Channel 17	Channel 18	Channel 19	Channel 20	Channel 21	Channel 22
Pan movement fine	Tilt movement fine	Pan/Tilt movement macro	P a n / T i l t movement size	Iris effect	Dimmer effect
255 16 OFF	255 16 BIT TILT	248-255 Macro 16 240-247 Macro 20 232-239 Macro 19 224-231 Macro 18 216-223 Macro 17 208-215 Macro 16 200-207 Macro 20 192-199 Macro 19 184-191 Macro 18 176-183 Macro 17 168-175 Macro 16 160-167 Macro 20 152-159 Macro 19 144-151 Macro 18 136-143 Macro 17 128-135 Macro 16 120-127 Macro 15 112-119 Macro 14 104-111 Macro 13 096-103 Macro 12 088-095 Macro 11 080-087 Macro 10 072-079 Macro 9 064-071 Macro 8 056-063 Macro 7 048-055 Macro 6 040-047 Macro 5 032-039 Macro 4 024-031 Macro 3 016-023 Macro 2 008-015 Macro 1 000-007 No Macro	255 Min. 255 Max.	255 Shutter open Fast 173 Shutter open Slow 172 Fast Max Min 091 090 08 008 000-007 no macro	255 Close Open 132 Slow 131 Open Close 008 000-007 no macro

MANEJO DE LA UNIDAD

Cada vez que enciende launalidad,se mostrarare"Restaurando"enla pantalla,los los motores volveran a su posicion original yuede que oigaalgunos ruidos durante 20 segundod.Desquésdeesto,la unidad estara lista para recibir la senal DMX o executar los programas incorporados.

PUEDE MANEJAR LA UNIDAD DE TRES FORMAS:

○ Mediente la funciona preprogramada incorpora da maestra/esclava
○ Mediente el controlador fácil CA-8
○ Mediente controlador universal DMX ( 16 & 22 canales en modalidad DMX)

- MEDIANTE LA FUNCION PREPROGRAMADAINCORPORADAMAESTRA/ESCLAVA:

Selección esta unidad cuando deseee un expectáculo luminoso instantáneo. Uniendo las unidades en conexión maestre/esclava, la primera unidad controlaré el resto de unidades para proportionscar un expectáculo luminoso automatico, sonoro y syncrizado. Su entrada DMX no tendría nada connectado y su LED de maestre estaré encendido constantemente y el LED de sonido parpadearé con la música.

• MAESTRA dispone de 4 expectáculos incorporedos: Puede selecciónar Show Mode 1, Show Mode 2, Show Mode 3 o Show Mode 4 directamente en el menu maestro.
• ESCLAVA dispone de 2 opuestos de configuracion: Las otheras unidades se ajustan en modalidad esclava (el LED de esclava está constantly encendido). Para create un gran expectaculo luminoso, poder introducir movimientos de contraste (panorárica/inclinacion de la unidad esclava se invierte) En el menu de las unidades esclavas pueda ir a la option Slave Mode y seleccionar:

Slave Mode 1 launidad esclava funciona en sincronizacion con la maestra.
Slave Mode 2 lainstitutione de forma opuesta a la maestra.

- MEDIANTECONTROLADOR FÁCIL:

Cuando se usa en modalidad molestra/esclava, le recomendamos encarecidamente que utilise el "controlador fácil" CA-8. Connecte estelittleo controlador al jack de 1 / 4" de la unidad molesta y podra controlar las cuales FUNCIONES:

Stand by	Oscurece lainstitution
Function	Estroboscópica1. Estroboscópica snc.2. Estroboscópica 2luces	Selección de patrón de aspectúculo de movimiento X/Y(Espectáculo 1 ~ Aspectáculo 4)	Selección Gobo/Color1.Espera para selección de gobo2.Pulse para carrbir gobo	Ajuste de movimiento X/Y1. Posición de panoramicía2. Posición de inclínación3.Regulator de intensidad luminosaPrimero, ajuste lainstitutionmaestra, luego, ajuste laposición de lainstitutionesclava
Mode	Sonido 1(LED apagado )	Sonido 2(LED parapadeando lentamente)	Lento/Sonido 3(LED encendido)	Posición/Enganche(LED parapadeando)rápidamente)

Iimportante! No olvide seleccionar "Conectada" para la referencia "Lampara conectada/Alimentacion conectada" en el menu principal, en caso contrario, solo vera los movimientos con la lampara desconectada Lea más sobre esta optacion en el párrafo "Menu principal".

MANTENIMIENTO

• Asegürese de que debajo de la zona del lugar de instalación no haya personas durante elostenimiento.
• Apane la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfiado.

Durante la inspections deben comprobar los siguientes+puntos:

• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezas deben aplarse firmamente y no corroerse.
• Las carcasas, las fijaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan presentar.
  ninguna deformidad.
• Cuando una lente optica estávisiblemente dañada por gritas o rasguños profundos, deben ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediamente incluso si el problema detectado es(PC).
• Para proteger al aparato del sobrecalentamento, las aletas de refrigeracion (si las hubiera) y las aberturas de ventilacion deben limpiarse mensualmente.
• El interior del dispositivo deben limpiarse anuallymente mediante una aspiradora ochorro de aire.

• La limpieza de las lentes internas y externas y/o espejos debenningerse a cabo periodicamente para optimizar la emisión luminosa. La fecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes humedes, con humo o especially nucios能把 provocar una mayor accumulacion de sueididad en los elementos opticos del aparato.

• Limpie con un paño suave utilizing productos de limpieza de cristales normales.

• Seque sempre las piezas con cuidado.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos opticos internos al menos una vez cada 90 días.

Atencion: jLe recomendamos encarecidamente que la limpieza interna sea llvada a cabo por personalriallicado!

ESPECIFICACIONES

Suministro de alimentación:

CA 230V, 50/60Hz

Control de sonido:

Micrófono interno

Panorámina/inclínación:

540^ / 270^ con correccion automatica

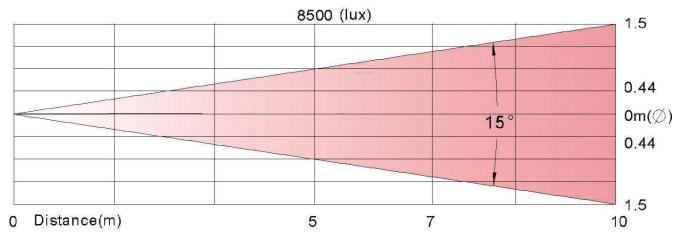

Angulo de haz:

15^

Conexiones DMX:

3 clavijas XLR macho / hembra

Lampara:

HTI700WD4-75

Tamaño:

674× 471× 406mm

Peso:

32,6 kg

Toda la informacion está suseta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en notreira pageaWeb:

www.briteq-lighting.com
