BT-36LI - Proyector motorizado JBSYSTEMS - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Proyector luminoso
Fuente de luz	LED
Número de LED	No especificado
Tipo de movimiento	Rotación e inclinación motorizadas
Control	DMX512
Canales DMX	No especificado
Alimentación	AC 100-240V
Consumo eléctrico	No especificado
Dimensiones	No especificado
Peso	No especificado
Refrigeración	Ventilador integrado
Uso	Escena, espectáculo, evento
Material de la carcasa	Plástico y metal
Color	Negro
Accesorios incluidos	No especificado
Normas	CE

Preguntas frecuentes - BT-36LI JBSYSTEMS

¿Cómo puedo cargar la batería del JBSYSTEMS BT-36LI?

Para cargar la batería, conecta el cargador proporcionado al puerto de carga del JBSYSTEMS BT-36LI y enchúfalo a una toma de corriente. Asegúrate de que el indicador de carga se encienda.

¿Qué hacer si el JBSYSTEMS BT-36LI no se enciende?

Verifica si la batería está completamente cargada. Si aún no se enciende, intenta usar otro cargador o verifica las conexiones.

¿Cómo saber si la batería del JBSYSTEMS BT-36LI está defectuosa?

Si la batería no retiene la carga o si el dispositivo se apaga rápidamente después de una carga completa, es posible que la batería esté defectuosa.

¿Cuál es el tiempo de carga de la batería del JBSYSTEMS BT-36LI?

El tiempo de carga completo de la batería es de aproximadamente 4 a 6 horas, dependiendo del estado de la batería.

¿Puedo usar el JBSYSTEMS BT-36LI mientras se carga?

Se recomienda no usar el dispositivo mientras se carga para evitar dañar la batería.

¿Cómo reiniciar el JBSYSTEMS BT-36LI?

Para reiniciar el dispositivo, apágalo, retira la batería durante unos minutos, luego vuelve a insertarla y enciende el dispositivo.

¿Cuáles son las especificaciones de la batería del JBSYSTEMS BT-36LI?

La batería del JBSYSTEMS BT-36LI es una batería de iones de litio de 36V, que ofrece una capacidad adecuada para un uso prolongado.

¿Cómo limpiar el JBSYSTEMS BT-36LI?

Utiliza un paño suave y seco para limpiar el exterior del dispositivo. Evita usar líquidos o limpiadores abrasivos.

¿Hay garantía para el JBSYSTEMS BT-36LI?

Sí, el JBSYSTEMS BT-36LI está cubierto por una garantía de 2 años contra defectos de fabricación.

MANUAL DE USUARIO BT-36LI JBSYSTEMS

Manual de instrucciones ES

Manual do utiliser PT

WWW.BEGLEC.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Ajustement de la position de referencia

Gracias por comprar este producto BriteQ. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funciona bajo的前提下 de comenizar a usar estaupon.

CHARACTERISTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices naciales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documents correspondentes han sido depositados por el fabricante.

• Cabeza móvil tipo wash con LED de gran potencia para uso en discotecas, teatros, estudios y entreprises de alquiler
• Basado en 36 piezas de LEDs LUXEON® de 1 vatio de alta potencia (Philips/Lumileds)開放es de luz extremadamente altas (1600 lux @ 5 m)
• Colores infinitos gracias a la的技术ología de mezcla de color RGB de 400 Hz de alta potencia, lo cual hace de este equipo la solución ideal para los estudios de TV (sin interferencias con cármas de TV)
• Ambio fácil de objetivo para los variados ángulos de radiación (25° estándar + 15° y 45° en opcción)
• 8 o 15 canales DMX commutables:

○ 8 canales: panoramic * inclinado * estroboscópico * rojo * verde * azul * atenuador maestro * funciona especial
15 canales: panoramic * panoramicamento fino * inclinado * inclinado fino * velocidad panoramic/a/inclinado * macros panoramic/a/inclinado * velocidad macro * funciona especial * atenuador maestro * estroboscópico * rojo * verde * azul * chase/desvanecimiento de color * velocidad de sincronizacion/desvanecimiento.

• Se puede usar en el modo maestro/esclavo con programas integrados activados de música y un controlador CA-8 optional
• Movimientos panoramicos suaves pero muy<rápidos de 540^ y movimientos de inclínación de 270^
• Función estroboscópica extremadamente
• Minima emisión de calor y consumo de energia muy bajo
• Menús incorporedos con pantalla LED de 4 digitos
• Caja compacta y moderna, incluye 1 abrazadora omega

ANTES DE UTILIZAR EL APARATO

• Antes de comendar a usar esta unidad, compruebe que no haya habido daños durante el transporte. Si observa alcún daño, no utilise el dispositivos y consulte primero a su distribuidor.
• Importante: Este disposito v a salido de nueas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estricamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma exclude de la garantía. El distribuidor no asumirá ninguna responsabilidad por qualier defection o problema que surja por no haber seguido el manual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendé este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instruetiones de funciona
• Unidad BT-250W
• 1 abrazadera omega
• Cable de red

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el risgo de electrucución, no quite la cubierta superior. Ninguna pieza usable adentro para el utilizador. Dirijase unicamente a personalrialcualificado.

El symbolism de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos no isolados当你 un voltaje peligioso constituya un risgo grande para causar una eventual electrocución.

El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de importantes instrucciones de operation y deostenimiento tenidas en cuenta en elmanual de uso.

Este"simbolo significa:uso para el interior solamente.

Este*simbolo significa:Lealasinstrucciones.

Este的概率 to determine: la distance minima de objetos iluminado. La distance minima entre el projector y el objerto iluminado doit ser mas de 1 metro.

• Afin de evaporar todo riesgo de incendio o electrocución, no exponer el aparato a la lluvia o ambiente humedo.
• Un nuevo efecto de luz的一些ascecausa olor y/o humo no deseados. Estos normal y desaparece despues de alquos微量元素.
• Para evaporar fuego o ríesgos de descargas no exponga este aparato a la lluvia o humedad.
• Para evitar que se forme condensation en el interior, permita que la unidad se adapte a las temperatas circundentes cuando la lleve a una habitacion calida desdes de transporte. Condensationalgunas vezes impide que la unidad funcione a rendimiento pleno o peut incluoso causar daños.
  -EstaunidadessoIoparausointerior.
• No colocque objetivos metalicos o derrame liquidos dentro de la unidad. Podria resultar descarga electrica o mal configuraciono. Si un objeto extraño entra para en la unidad, desconnecte inmediamente la fuente de alimentacion.
• Coloque la instalación en un lugar bien ventilado, alejado de cualquier material inflamable y/o liquidos. La instalación debse ser fjada al menos a 50 cm. de distancia de los muros circundentes.
• No cubra ninguna aperture de ventilacion ya que thisoulds resultant en sobrecalentamento.
• Evite su uso en ambientes polvorientos y limpie la unidad regularmente.
• Mantenga la unidad alejada de los niños.
• Personas sin experiencia nodeferieran manejar este aparato.
• La temperatura maxima de ambiente es 40^ . No use esta unidad a temperatas mas elevadas.
• Asegürese de que el airea por debajo del situo de instalacion está libre de personas ajenas durante el montaje, desmontaje y reparacion.
• Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o comendar una reparación.
• La instalación electrica deben serheetsada a cabo solo por personalriallicado,acordea las regulaciones para segudadlectrica y mecnica de su Pais.
• Compruebe que el voltaje disponible no es superior al que aparece en el panel trasero de la unidad.
• El cable de alimentación debéria estar siempre en perfectas conditiones: apague el aparato inmediamente cuando el cable de alimentación está roto o dañado. Debe ser substituido por el fabricante, su servicios技术和 other personacialcada.
• Nunca deje el cable de alimentacion entrada en contacto conOthers cables!
  -Esta instalaciondebeserconectadaatiemarparacomplirconlasregulacionesdeseguidad.
• No conecte launidad a ningún paquete de reducción de luz.
• Siempre use un cable de seguridad apropiado y certificado cuando instale la unidad.
• Para prevenir descargas electricas, no abra la tapa. No hay partes que couldan ser reparadas por el usuario en su interior.
• Nunca repare un fusible o haga un bypass al fusible. Siempre sustituya el fusible dañado por un fusible del mesmo tipo y espécificaciones electricas!
• En el caso de problemas serios de manejo, deben de usar la instalación y contacte con su vendedor inmediamente.

• La carca sa y las lentes deben serambiadas si hay daño visible.

• Por favor, use el empaquetado original cuando el aparato deba ser transporte.

• Debido a motivos de seguridad está prohibido hacer modificaciones sin autorizar a la unidad.

Importante: Nunca mire directamente a la fuente de luz! No use el efecto en presencia de personas que sufran de epilepsia.

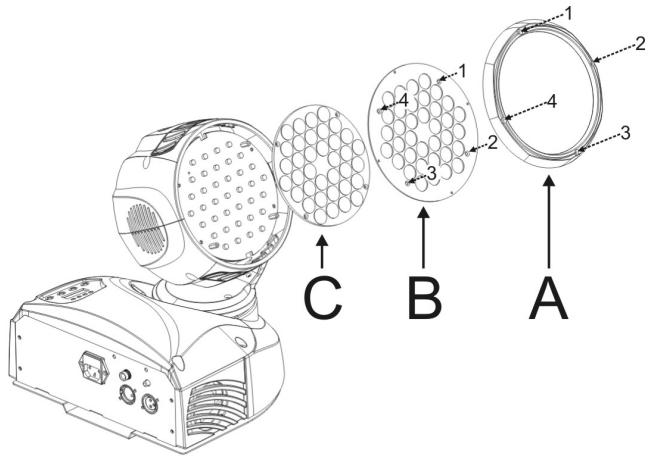

LENTDE REEMPLAZO

jDesenchufar siempre launidad antes de que usted sustituya las lentes! jNO TOQUE LOS LEDs! jLOS LEDs DE POTENCIA SON MUY SENSIBLES A LA ELECTRICIDAELECTROSTATICA!! Usted pueda fácilmente destruir los LEDs simplement tocando these.

• Aquege el suministro electrico y desenchufe la unidad.
• Quitar los 4 tornillos paraAbrir el compartmentimiento de lente y el cristal protector (A en la imagen)
• Quitar los 4 tornillos que mantienen la placna negra que sujeta los lentes y quitar la placna metálica. (B en laImagen)
• CON CUIDADO quitar la lente original (C en laImagen) iNO TOQUE LOS LEDs!
• Colocar cuidadosamente la lente con el(other ángulo de enfoque. Por favor note que el ángulo está indicado en el centro de la lente.
• Sujetar la tapa de lente metalica con los 4 tornillos.
• Colocar el cristal protector en su lugar utilizingos los los 4 tornillos.
  iYa esta!

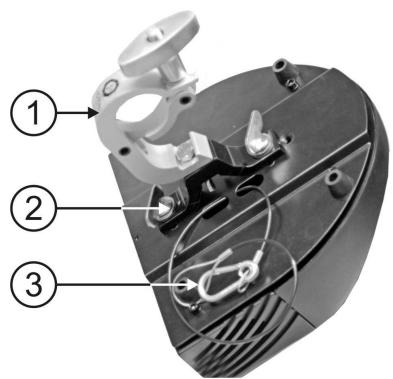

MONTAJE SUPERIOR

• Important: La instalaciónsoledebelelvaraseacabo por personal techniciancualificado.Una instalacionincorrectaypeedovacarlesionesgraveys/o daños enla propidad. El montaje superiorrequiremuchaexpersiencia!Debenrespetarseloslimitesdecargadefonacionamento, debenutilizarasesimulacionesdeinstalacionhomologados,eldispositivoinstaladodebiseinspeccionarse regularmenteporsuseguidad.
• Asegürese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las areas exteriores donde estas能把 andar o sentarse.

• Antes del montaje asegúrese de que el area de la instalación pueda soportar una energia minima de 10 vezes el peso de la unidad.

• Utilice siempre un cable de seguridad (N° 3 en laImagen) homologado que pueda soportar 12 vezes el peso del dispositivo cuando instale launidad. Este accesorio de sécurité secundario debe instalarse de forma que ninguna pieza de la instalacion pueda caerse más 20 cm si falla el accesorio principal.

• El dispositiivo debe fjarse correctamente; jun montaje con giro libre es peligroso y no debe considerarse!
• No cubra ninguna abertura de ventilacion=peso que podria producirse un sobrecalentamento de la unidad.

• El operarioDebe asegurar de que las instalaciones relacionadas con la seguridad son aprobadas por un experto antes de utilizeslas por primera vez. Las instalaciones deben inspeccionarse anuallynte por una persona qualificada para asegurar que la calidad es optima.

• Garra optional

• Adaptador especial (incluido)
• Cable optional de seguidad

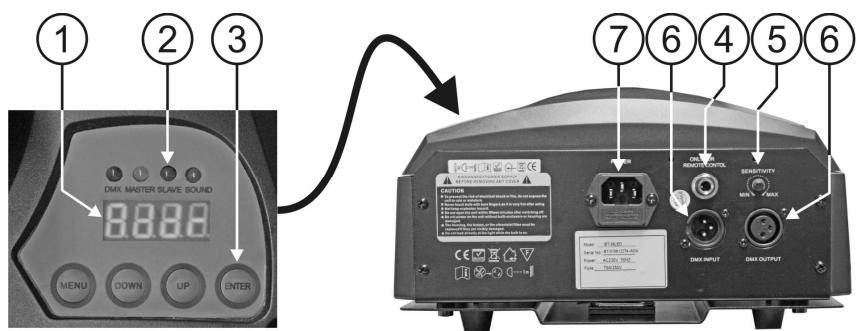

CONFIGURACION DE LA UNIDAD PANEL DE CONTROL:

1. DISPLAY muestra los various nombres y las.optiones selectionadas.
2. LEDs

DMX	Fijo	Entrada DMX presente
MASTER	Fijo	Modalidad maestre
SLAVE	Fijo	Modalidad esclava
SOUND	Parpadeando	Activación de sonido

1. Botones

M MENU	Para selecciónar las functiones de programación
DOWN	Para ir hacer atrás en las functiones selecciónadas
UP	Para ir hacer delante en las functiones selecciónadas
ENTER	Para confirmar las functiones selecciónadas

1. ENTRADA DE CONTROL REMOTO: Se utilizes para conectar un controlador manual CA-8 stencil cuando launidad se usa en modalidad independiente o maestra/esclava.
2. SENSIBILIDAD: Se utilizes paraaabrar la sensibilidad del micrófono cuando la unidad se usa en modalidad independiente o maestra/esclava.

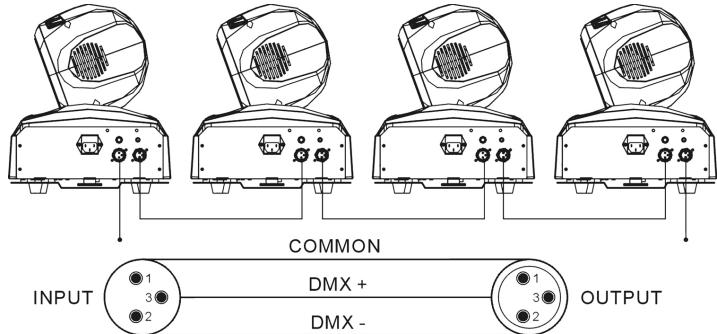

3. ENTRADA/SALIDA DMX: Se utilizes para unión DMX512. Utilice un cable XLR equilibrado de 3 clavijas M/H de buena calidad para unir las unidades.
4. ENTRADA DE RED ELECTRICA: con enchufe IEC y fusible integrado, conectar el cable de red suministrado ahora.

MENÜRPRINCIPAL:

• Para seleccionar cualesera de las functions preestablecidas, pulse el boton MENU hasta que aparezca en pantalla la option que dese.
• Seleccione la functiOn con el boton ENTER. La pantalla parpadear a
• Utilice los botones DOWN y UP para Cambiar la modalidad.
• Una vez que haya的选择acion la modalidad necesaria, pulse el botón ENTER para selectionar. Después de 8segunos la pantalla volverá automatistically a las functions principales sin ningún carrback. Para volver a las functiones sin hacer Cambios pulse el botón MENU. Las functiones principales se muestran a la derecha.

Ajuste de la direccion DMX512

Se utilizes paraaabstar la direccion de inicio en una configuracion DMX.

• Pulse el botón MENU Rddr hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para Cambiar la direccion DMX512.
• Una vez que se mueste la direccion correcta en pantalla, pulse el botón ENTER para guardarla. (o volver automatistically a las unidades principales sin hacer ningún cambio tras 8 segundos)

Para volver a lasmericanas sin hacer ambios pulse el botón MENU或其他 vez.

Modalidad Canal

• Pulse el botón MENU hàsta que se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice el boton DOWN y UP para selectionar la modalidad [15cch] (15 canales) u [8ch] (8 canales).
• Una vez que haya的选择acion la modalidad, pulse el boton ENTER ara configurar. (o volver automatamente a las unidades principales sin hacer ningún cambio tras 8 segundos)

Para volver a lasmericanas n hacer ambios pulse el boton MENU other.

MENU

Modalidad Expectaculo

Se utilizes para selectionar la modalidad Expectaculo cuando se usa de forma independiente o en modalidadmaestra/esclava.

• Pulse el botón MENU 5nhd hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para selectionar las modalidades Sh (Espectaculo 1)Sh, (Espectaculo2)Sh3, (Espectaculo 3) o Sh4 (Espectaculo 4).
• Una vez que se mueste la modalidad correcta en pantalla, pulse el botón ENTER para guardarla. (o volver automáticamente a las unidades principales sin hacer ningún cambio tras 8 segundos) Paravoltar lasdeeconionessinhacerambios pulseelbotonMENUotra vez.

Modalidad Espectáculo 1 - El aparato se coloca en el suejo. Ángulo de movimiento de inclínación 210^ .

Modalidad Espectáculo 2 - El aparato se fija bajo del techo. Ángulo de movimiento de inclínación 90^ .
Modalidad Expectaculo 3 - El aparato se coloca en un podio, delante de los expectadores.

ElAGO.
Angulo de movimiento de inclinacion: 90^ ( 60^ por encima del horizonte; 30^ por debajo del horizonte.)

5h4

Modalidad Espectáculo 4 - El aparato se fija bajo del techo.

El foco se proyea principalmente delante del escenario. Ángulo de movimiento panoramicico (izquierda a derecha a izquierda): 160^ . Ángulo de movimiento de inclinación: 90^ (vertical, frontal 75^ ; trasero 15^ )

Modalidad esclava

Se utilizes para hacer que launidad esclava funciona de wayra opuesta a la maestra o en total sincronizacion.

• Pulse el botón MENU SLndhasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selectionar entre las modalidades (normal) o (Espectáculo de 2 luces).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatistically a las configuraciones principales sin hacer ningún cambio tras 8segundos) Paravoltar alas configuraciones sin hacer Cambios pulse el botón MENU other vez.

Sound Mode

Se utilizes solo para hacer funciona la unidad al ritmo de la musica y también en modo maestro/esclavo

• Pulse el botón MENU Sóun hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el boton DOWN y UP para seleccionar entre las modalidades [on o-off].
• Una vez que haya的选择acionla modalidad, pulse el boton ENTER para guardarla. (o volver automatistically a las functions principales sin hacer ningún cambio tras 8segundos) Para volver a las functiones sin hacer Cambios pulse el boton MENU或其他 vez.

Modalidad Oscurecimiento

Modalidad Oscurecimiento: cuando no se detecta ninguna seals DMX, launidad entra en modalidad Oscurecimiento y expects a la seals DMX.

Sin modalidad Oscurecimiento: cuando no se detectaonga signaled DMX, la unidad pasa automatamente a modalidad independiente.

• Pulse el botón MENU BL ndhasta que se mueste en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selecciónar la modalidad b (oscurecimiento sí) o n bo (oscurecimiento no).
• Una vez que haya的选择acionla modalidad, pulse el boton ENTER para guardarla. (o volver automatamente a las functiones principales sin hacer ningun cambio tras 8 segundos) Para volver a las functiones sin hacerCambios pulse el boton MENU other vez.

Inversiónpanorámina

Normal: El Movemento panoramic no se invierte. InversiOn panoramic: El movemento panoramic se invierte.

• Pulse el botón MENU Pardasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selectionar la modalidad (normal) o (inversión panorámerica).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatistically a las configuraciones principales sin hacer ningún cambio tras 8segundos) Paravoltar las configuraciones sin hacer Cambios pulse el botón MENU other vez.

Inversión de inclínación

Normal: El movimiento de inclinación no se invierte.
Inversión de inclínación: El movimiento de inclínación se invierte.

• Pulse el botón MENU Lelhasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selectionar la modalidad (normal) o (inversión de inclínación).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatistically a las functions principales sin hacer ningún cambio tras 8 segundos)

Para volver a las functions sin hacer Cambios pulse el botón MENU otra vez.

Pantalla de LED

Pantalla encendida: la pantalla siempre está encendida.

Pantalla apagada: la pantalla está apagada cuando no se utilizes.

• Pulse el botón MENU hasta que la pantalla mueste [Ed]
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para selectionar on (pantalla siempre encendida) o OFF (pantalla apagada cuando no se usa).
• Una vez que haya的选择acionla modalidad, pulse el boton ENTER para guardarla. (o volver automatamente a las functions principales sin hacer ninguno candidoastras8segundos) Para volver a las functiones sin hacer candidos pulse el boton MENU otra vez.

Autodiagnostico

Se utilizes para activar los 3 programas "de auto prueba" internos que muestran todas las posibilidades de la unidad.

• Presionar el botón de MENÜ hasta que [At50] [At51] o [At52] salgan en el display.

• At50 es un programa automático de test completo

• [At5] y [At52] son programas de pruebaonde usted pueede manualmente incorpargar parámetros differentes para el movimiento, la velocidad de movimiento y el color.

• Pulse el botón ENTER para起初 el programa de autodiagnosticólico interno.

• Para volver a las functions pulse el botón MENU.

Master Mode

Se utilizes para activar othero programa de pruebaonde usted puedaCambiar a mano todos los parameros de la unidad.

• Pulse el botón MENU 📁 🍸 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 🦹 →
• Pulse el botón ENTER, la pantalla comienza a parpadear
• Utilice los botones DOWN y UP para seleccionar PA. EILESHue d mn rred Or 8o Blue
• Una vez que se ha seleccionado un modo, pulsar el botón ENTER: el display comienza a parpadear para indicar que usted pueda introducer un valor entre 000 y 255.

Nota: cuando no se presiona ningun boton durante 8 segundos, el programa de prueba se para automatamente.

Horas del aparato

Se utilizes para做不到 el número de horas de funciona bajo la unidad.

• Pulse el botón MENU [Fh-Shasta que parpadee en la pantalla.
• Pulse el botón ENTER para estar el número de horas de funciona en la pantalla.
• Para volver a las functions pulse el botón MENU.

Software version

Se utilizes para probar la version de software que vale la unidad
- Pulsar el botón MENU hasta que [uE-r] parpadee en el display.

• Pulsar el botón ENTER para estar la version de software en el display.
• Para volver a las functions presionar el botón de MENU.

Restaurant

Se utilizes para restuarar la unidad.

• Pulse el botón MENU FSEchasta que parpadee en la pantalla.
• Pulse ENTER para restuarar todos los canales a su posicion estandar.
• Para volver a lasmericanas pulse el boton MENU.

Compruebe también el capitulo sobre la configuracion del canal DMX de la unidad para saber como forzar una restauracion mediante DMX.

Ajuste de posicion original de arranque

Se utilizes paraaabrar el punto de partida de estas functions:Pan, Tilt,B-rojo,B-verde,B-azul

• Pulsar brevamente el botón MENU para entrada el menuú principal ("Addr" en el display)
• Ahora presionar el botón ENTER durante al menos 5seguidos para entrada en el mode de compensación
• Utilizar los botones DOWN y UP para seleccionar la funciona que ugued quiere ajustar
• Pulsar el botón ENTER, el display parpadea.
• Utilizar los botones DOWN y UP paraaabrear la posición de arranque
• Presionar el botón ENTER para confirmar su ajuste (o automatístico volver a las unidades principales si no hay Cambios durante 8segundos)

Para volver a las functions sinambiopresionar el boton de MENU other.

CONEXION DE LA UNIDAD MEDIANTE DMX

El protocolo DMX es una seals de alta velocidad muy utilizada para controlar equipo de iluminación inteligente. Necesita conectar en cnneta tipo margarita su controlador DMX y todos los efectos luminosos connectados con un cable XLR M/F equilibrado de buena calidad. Para evaporar un comportamento anomalo de los efectos luminosos, bajo a interferencias, deben usar un terminador de 90 a 120 al final de la cnneta. Nunca utilise cables divisores en Y, No functionarán!

Cada efecto luminoso en laceda necessitiesha disponible de su propia direcction de inicio de forma que sepa.
que commando del controlador debe descodificar.

- AJUSTE DE LA DIRECCION DE INICIO CORRECTA:

Consulte el capítulo anterior (ajuste de direccion DMX-512) para saber comoaabrar la direccion de inicio en esta unidad. La direccion de inizio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario qu'decrccion de inicio debeaabstar porque this dependera completeness del controlador que utilise... Consulte el manual de usuario de su controlador DMX para saber que direcciones de inicio debeaabstar.

CONFIGURación DMX DE BT-36L1:

Modo de 15 canales

15 Channels DMX-512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Pan movement fine	Tilt	Tilt movement fine	Pan/Tilt Speed	Pan/Tilt movement macro	Movement Speed	Special Function
540°	255	255	255	Slow	236-255 Macro 12	Slow	240-255 Stand alone
770°	16 BIT PAN	220°	16 BIT TILT	Slow	216-235 Macro 11	196-215 Macro 10	200-209 Reset
		110°	110°	Fast	176-195 Macro 9	156-175 Macro 8	80-89 Disable blackout while pan or tilt move
		OFF	OFF	Fast	136-155 Macro 7	116-135 Macro 6	70-79 Enable blackout while pan or tilt move
		0°	0°	0°	0°	0°	0°
Ch9	Ch10		Ch11	Ch12	Ch13	Ch14	Ch15
Dimmer	Strobe		Red	Green	Blue	Color/Chase/fade	Chase/Fade Speed
255	248-255	No Function Strobe	255	100%	255	100%	255	Fast
	240-247						192	Color Fade 1
	232-239	No Function Slow Close	No Function	0%	0%	0%	128	Color Fade 1
	190-231	Fast Open Slow Close					127	Color Fade 32
	182-189	No Function Slow Open Fast Close					008	Color 1
	140-181	No Function Slow Open Fast Close					0-7	No function
	132-139	No Function Slow strobe
	16-131	Fast Strobe No Function
	0-15

Modo de 8 canales

8 Channels DMX-512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Tilt	Strobe	Red	Green	Blue	Dimmer	Special Function
540°	220°	248-255	No Function	255	100%	255	100%	240-255 Stand alone
		240-247	Strobe					200-209 Reset
		232-239	No Function
		190-231	Fast Open
		182-189	Slow Close
		140-181	No Function					80-89 Disable blackout while pan or tilt move
270°	110°	132-139	Slow Open
		16-131	Fast Close
		0-15	No Function	0%	0%	0%	0%	70-79 Enable blackout while pan or tilt move
0°	0°

MANEJO DE LA UNIDAD

Cada vez que enciende la unidad, se做不到a "LedU" en la pantalla, todos los motores volveran a su posicion original y pueda que oiga algunos ruidos durante 20 segundos. Después de this, la unidad está lista para recibir la signal DMX o executar los programas incorporados.

PUEDE MANEJAR LA UNIDAD DE CUATRO FORMAS:

○ Mediente la funciona preprogramada incorpora da maestra/esclava
○ Mediente el controlador fácil CA-8
○ Mediente controlador universal DMX

- MEDIANTE LA FUNCION PREPROGRAMADAINCORPORADA MAESTRA/ESCLAVA:

Selección estaiedad cuando deseee un expectáculo luminoso instantáneo. Uniendo las unidades en conexión maestra/esclava, la primaidad controlaré el resto de unidades para proportionscaron un expectáculo luminoso automático, sonoro y sincronizado. Su entrada DMX no tendrá nada conectado y su LED de maestra está encendido constanmente y el LED de sonido parpadeará con la música. [Iimportant! IEstamericana cuando la modalidad de oscurecimiento en el menu de lainstitutiona esté desactivada, en caso contrario, no occursnada! Lea más sobre estaopsis en el párrafó "Menu principal".

MAESTRA dispone de 4 espécáculos incorpORAos: Puede selecTionar (espercáculo 1), (espercáculo 2), (espercáculo 3) o (espercáculo 4) directamente en el menu de la unidad maestra.
- ESCLAVA dispone de 2 OPCIONES DE FUNCIMARIO: Las otheras unidades se ajustan en modalidad esclava (el LED de esclava está constantemente encendido). Para create a gran espaculo luminoso, pode introducir movimientos de contraste (panorámina/inclínacion de launidad esclava se invierte) En el mer esclavas pueda ir a la option y seleccionar:

Esclavanormal: la unidad esclava funciona en sincronizacion con la maestra.
Espectaculo de 2 luces: la unidad esclava referencia en opesoracion a la maestra.

- MEDIANTE CONTROLADOR FÁCIL:

Cuando se utilizes en modalidad maestra/esclava, le recomendamos encarecidamente que utilize el "controlador fácil" CA-8. Conecte estelittle controlador al jack de 1 / 4 "de la unidad maestra y podra controlar lassiguiantes FUNCIONES:

Stand By	Oscurece launidad
Function	1. Sync. Strobe 2. Two-light strobe 3. Sound Strobe	Selección de Aspectúculo 1-4	Graduación de velocidad - rapida Graduación de velocidad - mediana Graduación de velocidad - lenta
Mode	Sonido (LED apagado)	Show (LED parpadeando)	LED ON

MANTENIMIENTO

• Asegürese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfiado.

Durante la inspeccion devera comprobar los siquentes+puntos:

• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezas deben aplarse firmamente y no corroerse.
• Las carcasas, las fijaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan presentar.
  ninguna deformidad.
• Cuando una lente optica estávisiblemente dañada por gritas o rasguños profundos, deben ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediamente incluso si el problema detectado es(PC).
• Para proteger al aparato del sobrecalentamento, las aletas de refrigeracion (si las hubiera) y las abertas de ventilacion deben limpiarse mensualmente.
• El interior del dispositivo deben limpiarse anually mediating una aspiradora ochorro de aire.
• La limpieza de las lentes internas y externas y/o espejos debenpearse a cabo periodicamente para optimizar la emisión luminosa. La fecuencia de limpieza depende del entorno en el que funciona el

aparato: los ambientes humedes, con humano o especiallye sueios poderivar una mayor acumulacion de sociedad en los elementos opticos del aparato.

• Limpie con un paño suave utilizando productos de limpieza de cristales normales.
• Seque sempre las piezas con cuidado.
• Limpie los elementos opticos externos al menos una vez cada 30 días.
• Limpie los elementos ópticos internos al menos una vez cada 90 días.

Atencion: jLe recomendamos encarecidamente que la limpieza interna sea llvada a cabo por personalriallicado!

ESPECIFICACIONES

Entrada de red: CA 230V, 50Hz

Control de sonido: Micrófono interno

Panorámina/inclínación: 540^ / 220^

Ángulo de haz: 25^ (lentes OPCIONALES de 15^ y 45^ )

Conexiones DMX: 3 clavijas XLR macho / hembra

Tamaño: 266 x 276 x 302mm

Peso: 9 kg

Toda la informacion está suseta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en notreira pageaWeb:

www.beglec.com

MANUAL DO UTILIZADOR

Obrigado por ter adquirido este produits da BriteQ. De modo a tirar total proveito das possibilidades deste produits, por favor leia this manual com atencao.

CHARACTERISTICAS

Usado para做不到o numero de horas de trabajo da unidade

COMO UTILIZAR A UNIDADE

XLR 3 pinos macho / femea

36 x LUMILED 1 Watt

266 × 276 × 302 mm

9 kg

Estas informacoes estáu sujeitas a alteracoes sem avis previo
