BEAT 4 USB - Controlador de DJ JBSYSTEMS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Controlador DJ USB
Características técnicas principales	4 canales, compatible con la mayoría de los software DJ, interfaz MIDI
Alimentación eléctrica	Alimentación a través de USB
Dimensiones aproximadas	Dimensiones no especificadas
Peso	Peso no especificado
Compatibilidades	Compatible con Windows y Mac, funciona con software DJ populares
Funciones principales	Control de música, efectos de sonido, mezcla en tiempo real
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas no especificada, consultar al fabricante para reparaciones
Seguridad	Usar en un ambiente seco, evitar golpes y temperaturas extremas
Información general útil	Verificar la compatibilidad con su equipo antes de la compra

Preguntas frecuentes - BEAT 4 USB JBSYSTEMS

¿Cómo conectar el JBSYSTEMS BEAT 4 USB a mi ordenador?

Para conectar el JBSYSTEMS BEAT 4 USB a su ordenador, utilice un cable USB estándar. Conecte un extremo del cable al puerto USB de la mesa y el otro extremo a un puerto USB disponible en su ordenador.

¿Es compatible el JBSYSTEMS BEAT 4 USB con todos los sistemas operativos?

El JBSYSTEMS BEAT 4 USB es compatible con Windows y Mac. Asegúrese de que su sistema operativo esté actualizado para garantizar una mejor compatibilidad.

¿Qué hacer si el JBSYSTEMS BEAT 4 USB no es reconocido por mi ordenador?

Si el JBSYSTEMS BEAT 4 USB no es reconocido, intente cambiar de puerto USB en su ordenador. También verifique que los controladores estén correctamente instalados. Puede descargarlos en el sitio oficial de JBSYSTEMS.

¿Cómo ajustar el volumen del JBSYSTEMS BEAT 4 USB?

El volumen del JBSYSTEMS BEAT 4 USB se puede ajustar utilizando el botón de volumen ubicado en la mesa. Ajuste hasta alcanzar el nivel de sonido deseado.

¿Puedo usar el JBSYSTEMS BEAT 4 USB con software de DJ?

Sí, el JBSYSTEMS BEAT 4 USB es compatible con la mayoría de los software de DJ. Asegúrese de configurar correctamente el software para reconocer la mesa.

¿Cómo actualizar el firmware del JBSYSTEMS BEAT 4 USB?

Para actualizar el firmware, visite el sitio oficial de JBSYSTEMS, acceda a la sección de soporte y descargue la última versión del firmware. Siga las instrucciones proporcionadas para realizar la actualización.

¿Funciona el JBSYSTEMS BEAT 4 USB con dispositivos móviles?

El JBSYSTEMS BEAT 4 USB no está diseñado para ser utilizado directamente con dispositivos móviles. Se recomienda usarlo con un ordenador para una mejor experiencia.

¿Qué hacer si la calidad del sonido es mala?

Si la calidad del sonido es mala, verifique sus cables de audio y asegúrese de que estén bien conectados. También verifique la configuración de audio de su ordenador y del software que está utilizando.

¿Cómo obtener ayuda adicional para el JBSYSTEMS BEAT 4 USB?

Para obtener ayuda adicional, puede consultar el manual de usuario proporcionado con el producto o contactar al servicio al cliente de JBSYSTEMS a través de su sitio oficial.

MANUAL DE USUARIO BEAT 4 USB JBSYSTEMS

Manual de instrucciones ES

Manual do utiliser PT

Version: 1.0

JBSYSTEMS

THE POWER SOURCE FOR DJ'S

WWW.BEGLEC.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este produit JB Systems. Para sacar el máximo partir a todas lasmericanas, lea detenidamente estas instrucciones de funciona.

CHARACTERISTICAS

Estaiedadestaprueba deinterferenciasde radio.Este productocumple los requisitos deldirectricenacionesy europesactuales.Sehaestablishido la conformidad y las instruetiones ydocumentos correspondienteshanidadospositadosperel fabricante.

13 entradas en 4 canales (7 line, 3 phonos, 1micro, 2USB)
- 2 conexiones USB bidirecionales (reproduccion y grabacion al mesmo tiempo)
- Complemente rediseñado para una calidad de sonido superior y muy bajo nivel de ruido
- 1 micro DJ balanceado y separado con talkover
- Controles Gain, treble, mid, bass con function Kill -26dB en todos los canales
Crossfader VCA asignABLE y fácilmente sustituable
- Tensión controlada por crossfader con curva del fader adaptable
- Faders DJ de fácil reemplazo por el usuario y deslice "steel rail"
- 2 salidas Master (Master 1 con control de balance)
- Master1 conutas XLR balanceadas
- Visualizadores LED estéreo sobre el master
- Visualizadores LED mono para la seals PFL
- Contadores automaticos de beat muy exactos
- Arranques Crossfader para reproductores de CD compatibles
- Audicion Pre-fade con option de mezcla cue

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utiliser esta unidad, compruebe que no haya habido daños durante el transporte. Si observa alcún daño, no utilise el dispositivos y consulte primero a su distribuidor.
• Importante: Este disposito ha salido de nueas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estricmente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma excluido de la garantía. El distribuidor no asumiráonga responsabilidad por qualier defecto o problema que surja por no haber seguido elmanual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendé este aparato más adelante, asegürese de incluir estemanualde usuario.
• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Mezcladora
• Cable de red
• Instrucciones de funciona

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el riesgo de electrocución, no quite la cubierta superior. Ninguna pieza usable adentro para el uso. Dirijase unicolemente a personalriallicado.

El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos no isolados donde un voltaje peligioso constituya un risgo grande para causar una eventual electrocución.

El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de importantes instrucciones de operation y deostenimiento tenidas en cuenta en el manual de uso.

Este*simbolo significa:uso para el interior solamente.

Este*simbolo significa:Lealasinstrucciones.

Este symbolo significa: Aplicaciones de la类产品 II

• Para evacitar incendios o ríesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evaporar que se forme condensation en el interior, deje que launidad se adapte a la temperatura exterior cuando la lleve a una habitación calida después del transporte. A vez la condensation impide que launidad funciona aplen rendimiento yuede incluso provocar daños.
  -Esta unidadsolesepuedusar enelinterior.
• No coloque objetos metálicos ni derrame liquidos dentro del reproductor de la unidad. No debería colocar en la unidad objetos con liquidos, como jarrones. Se pueda produir descargas electricas o fallos de funciona. Si alcón的对象 extraño entra en la unidad, desconnecte inmediamente el suministro electrico.
• No cologne en el aparato fuentes de llamas, como velas encendidas.
• No cubraaculara abertura de ventilacion bajo que podria producirse un sobrecalentamento de la unidad.
• Evite el uso en ambientes con polvo y limpie la unidad regularamente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La maxima temperatura ambiente para un functionamento seguro es de 40^ . No utilise la unidad a temperatas ambiente superiores.
• La distancia minima alrededor del aparato para una ventilacion sufficiente debe ser de 2 cm.
  Desenchufe sempre la unidad cuando no vaya a ser utiliser durante un longo periodo de tiempo o antes de comenzar el mantenimiento.
• La instalación electrica sólo debe ser性和a cabo por personal qualificado, de acuerdo con la regulaciones sobre segundadlectrica y mecaica de su pais.
• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
• La entrada de toma deben permanecer operativa para la desconexión de la red electrica.
• El cable de alimentación siempreDebe estar en perfecto estado. Apague la unidad inmediamente cuando observe daños o desperfços en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de serviceo o personas cualesicas para registrar综合素质.
• Nunca deje que el cable de alimentación entre en contacto con otros cables!
• Aúnque el interruptor de alimentación está en posición desconectada OFF, la unidad no está Completely desconectada de la red electrica.
• Para evaporar descargas electricas, no abra la cubierta. Aparte del fusible de red no hay piezas en el interior de este aparato que puedamantener el usuario.
• Nunca repare un fusible ni derives el soporte del fusible. Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación electrónica!
• En caso de que occurnan problemas de functiomento series, deje de utiliser el aparato ypongase en contacto con su distribuidor inmediamente.
• Utilice el embalaje original cuandoonga que transporte el dispositivo.
• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

PAUTAS PARA LA INSTALLACION:

• Instale la unidad en un lugar bien ventilado donde no está expuesta a altas temperatas o humedad.
• Colocar y utiliser launidad durante largos periodos de tiempoerca de fuentes que generen calor tales como amplificadores, focos, etc. afectará su rendimiento y podra inclujoñana.
• Fije la unidad realizando los 4 agujeros para tornillo en el panel frontal. Asegúrese de que los tornillos son del tiempo adequado. (Los tornillos no están incluidos). Tenga cuidado para reducir los golpes y las vibraciones durante el transporte.

• Cuando esté instalada en una cabina o estuche de transporte, asegúrese de que existe una buena ventilación para poder la evacuación de calor de laividad.

• Para evaporar que se forme condensacion en el interior, deje que la unidad se adapte a la temperatura exterior cuando la lleve a una habitacion calida desdes del transporte. La condensacion impide alunas vezes que la unidad funciona a pleno rendimiento.

LIMPIEZA DE LA MEZCLADORA:

Limpie con un paño pulido ligeramente empapado en agua. No deje entrada agua en launidad. Noutilice liquidos volátiés como bencina o diluyente, bajo que dañarán launities.

CONEXIONES

Excepto para los microfonos, los auriculares y las salidas maestras, todas las conexiones son cinch. Utilice cables cinch-cinch de buena calidad para averitar una mala calidad de audio. Para Obtener más informacion sobre las conexiones, consulte el capituloCEE.

Asegürese de apagar la unidad de mezclas antes de realizareloads en las differedes conexiones.

En este manual hablas de "entradas de linea". Este es un nombre general para las entradas con un nivel de hasta 2V. this incluye sintonizadores, videos, reproductores de CD, etc.

Ambas conexiones de USB serán detectadas como una tarjeta de sonido en su ordinador. Estas conexiones son bidirecionales (reproduccion y grabacion de musica simultaneamente)

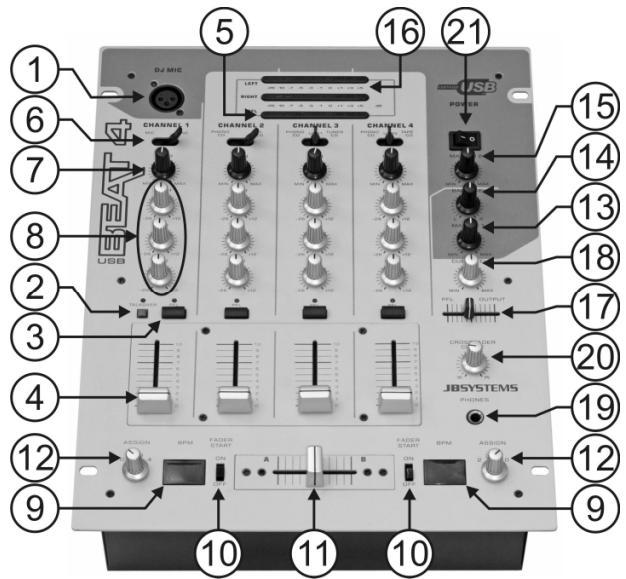

CONTROLES Y FUNCIONES (FRONTAL)

1. ENTRADA DE MIC DE DJ: Acepta un micrófono balanceado con un conector XLR.Esta entrada es realizada principalmente como micrófono de DJ. Al haber no se afecta el nivel de la seals de esta entrada.
2. TALKOVER: utilise this interruptor for atenuar automatically los canales de entradas 2 - 4,mieras que ugsted habla en el micro DJ.
3. SELECTOR PFL: Se utilizes para seleccionar la fuente (C-1 a C-4) que se va a monitorear a工程技术 de la salute de los audifonos. Al pulsar los botones multiples de CUE es possible Obtener un sonido mezclode desde las fuentes seleccionadas.
4. CANAL FADER: Se utilizes para establercer el nivel de cada canal separamente. Puede cambiar fácilmente este fader por uno nuevo. Más adelante en este manual le explicamos como hacerlo.

5. PFL VISUALIZADOSES: Indica el nivel de cada canal selectionado "PFL-switch (3)" Averigue que los niveles no sobrepasen 0dB (o el 100% ). Se Tiene el risgo de que el audio se distorsione cuando el nivel de signa学习成绩 le medidor VU.

6. SELECTOR DE FUENTE DE ENTRADA: Se utilizes para selectionar la entrada correcta en cada canal: Phono, linea, USB, aux. o mic. En algunos canales existen selectores de entrada adiconciones en la parte trasera.

Consejo: Linea, Aux., CD, Sintonizador, etc. son nombres differentes para las entradas con casi los mismos niveles de signa.

1. NIVEL DE GANANCIA: Ajusta el nivel de entrada de la entrada DJ. Utilice este control paraaabrear el nivel del micrófono DJ en el mediator VU enapproximamente 0 dB.

2. CONTROL DE TONOS DE 3 BANDAS: La Frequencia del micro DJ puede controlarse sobre un rango de +/- 12 dB.

3. PANTALLA CONTADORA DE BEATS: Muestra el número de beats por minuto (BPM) de la música en el canal的选择ado con el selector de asignación de crossfader (12). Para tener un résultat confiable en la Pantalla la música debe tener un beat claro y constante.

4. INTERRUPTOR DE ACTIVACION/DESACTIVACION DE INICIO DE FADER: Al tener un reproductor de CD compatible conectado en los connectores del control de fader,可以更好 controlar las funeciones de inicio/parada (re-cue) con el cross fader. Con este interruptor pueda activar o desactivar el control de inicio de fader.

5. CROSSFADER: Con este fader de VCA pueda mezclar entre los canales que selecciono con los selectores de asignacion de crossfader (12). El crossfader solamente funciona cuando mueve los faders de canal selectionados (4) al nivel deseaseo! El crossfader también integra el inicio del fader optico. Consulte el capitulosuma para Obtener mas informacion sobre thiso.

6. ASIGNACION DE CROSSFADER: Secciona los canales de entrada que se van a utiliser con el crossfader (11) y los contadores de beats (9). Cuando se establiece en "0" el crossfader es desactivado.

7. NIVEL MASTER1: Se utilizes para ajustar el nivel de laittersa maestra 1 balanceada.

8. MASTER1 DE BALANCE: Se utilizes para ajustar el balance entre la calidad izquierda y derecha en el Master1.

9. NIVEL DEL MASTER2: Se utilizes paraaabstar el nivel de la calidad maestra 2 desbalanceada.

10. MEDIDORES VU DEL MASTER1: Monitorea el nivel de salute del master1. Asegürese de que los niveles no excedan 0 dB (o 100% ). Seiene el risgo de que el audio se distorsione cuando el nivel deSEOiIlegue a la zona roja del medidor VU.

11. MEZCLA DE CUE: Con este fader puede mezclar laittersa master y cualesera de los canales de entrada a trovés de laittersa de audifonos (19):

12. Coloque el fader en la posicion extrema hacía la izquierda para monitorear una seals PFL seleccionada (3).

13. Coloque el fader en la posicion extrema hacía la derecha para escharla saliva master.

14. Coloque el fader enequalquierotraposicionparaescucharunmezcladosseñas.

Estaopylenepermiteverificarusmezclainte de colocarlaenlasalida master.

1. NIVEL DE CUE: Se utilizes para controlar el nivel de salute de la salute de los audifonos.

2. Jack DE LOS AUDIFONOS: Puede monitorar todas las entradas/salidas cuando conecta cualquier audifono estéreo moderno en este jack de 6.3mm .

3. CURVA DE CROSS FADER: Ajusta la curva del cross fader desde lo suave (posicion izquierda) hasta lo desafinado (posicion derecha).

4. Interruption de alimentacion: Se utilizes para encender o apagar la mezcludora. El led azul se illumina cuando la mezcludora se enciende.

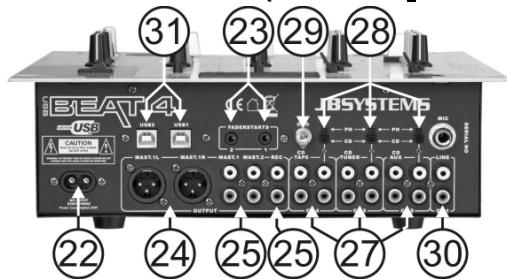

CONTROLES Y FUNCIONES (TRASERA)

1. CABLE DE ALIMENTACION: connecte este cable a una toma de corrente de 230V / 50Hz . Antes de utilizesl, inspeccione el cable para asegurarde que no está dañado!.

2. CONTROL DE FADER: Cuando se conecta a estas entradas, los reproductores de CD compatibles��den controlarse por el inizio del fader de esta mezcladora.

3. SALIDA BALANCEADA DEL MASTER1: Los connectores XLR se pueda usar para conectar esta mezcladora a cualquier entrada amplificadora balanceada, utilizing cables de Signals balanceada especials.
4. SALIDAS DESBALANCEADAS DEL MASTER: La salute "master 1"iene la misma seals del salute queiene la salute master balanceada (24) pero desbalancedada. La salute "master 2"iene la mesma seals pero puede controlarse independiente con el nivel del master2 (15). Utilice las salidas para conectar amplificadores desbalancedados.
5. SALIDA DE GRABACION: Tiene la misma seals de salute como la que tienen lassonianas pero no es influencia por el nivele maestro y el control de balance. Se utilizes para conectar equipos de grabacion analgicos. también puede conectar un ordinador para la grabacion digital directa, vea las conexiones USB (42).
6. INPUT CHANNELS: es utilizdo para conectar dos senales audio differentes del nivel Line. Utilice el interruptor (28) paraCambiar una entrada Line en entrada platino vinilo.El selector de fuente de entrada (6) sobre el panel frontal determina que fuente sera accelerada.
7. INTERRUPTOR PHONO/CD: este interruptor le offre la posibilitad de selectionar la entrada CD o la entrada platino vinilo.
8. CONEXION A TIERRA (GND): Muchas tornamesas tienen una conexión GND. Es preferible conectar esta ASNal de tierra al conductor GND. Si su tornamesa no conta con un cable de conexión a tierra, no Tiene que utiliser este conductor.
9. CANAL 1 DE ENTRADA: Se utilizes para conectar un micro DJ y/o un niveau de linea de Signals de audio. El selector de fuente de entrada (6) al frrente determina que entrada seactivará.
10. CONEXIONES USB: dos conexiones USB bidirecctionales (USB1 para C4 ~ USB2 para C5). Puede conectar cualquier ordinador a工程技术 de estas conexiones USB. El PC/Mac detectará su mezcladora como una tarjeta de sonido, normalmente no se necesitan controladores. iDebido a que ambos puertos USB son bidirecctionales peuvent reproducir música en su ordinador y mezclarla con.Other fuentes como CD, phono, etc. Al misismo tiempo你可以 grabar su mezcla en su ordinador con la mesma conexión USB!

INICIO DE CROSSFADE

El crossfader integra los interruptores de inicio de fader optico. Estos faders con compatibles con todos los reproductores de CD actuales de JB Systems. Funciona de este modo:

E. CROSSFADER EN LA POSICION IZQUIERDA: El reproductor de CD conectado al conector de in fader A se enquirytra reproduciendo, el othero repren pausa.

F. CROSSFADER SE MUEVE A LA DERECHA: El reproductor de CD connectado al conductor de in-fader A detiene la reproduccion, regresa al punto programado previamente y expectsa enedium. I reproductor de CD empieza a producir desde es cue programado previamente.
G. CROSSFADER EN LA POSICION DERECHA: El reproductor de CD conectado al conector de inicio de fader B se enquiryre reproduciendo, el othero reproductor enediuma.
H. CROSSFADER SE MUEVE A LA IZQUIERDA: El reproductor de CD conectado al conector de inicio de fader B detiene la reproduccion, regresa al punto de cue programado previamente y espera en pausa. El othero reproductor de CD empieza a producir desde el punto cue programado previamente.

Important: Ambos interruptores de fader deben estar en la posicion "ON"!

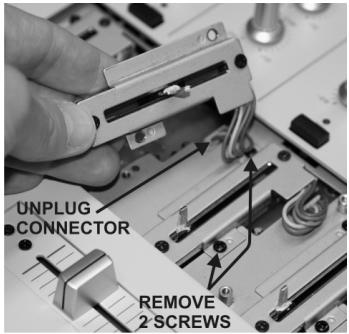

CAMBIO DE LOS FADERS

Una de las grandes ventajas de esta mezcludora es la posibidad de cambiar los faders de canal

Tiene que落户 a cabo lo suiviente para embariar un fader de

canal:

• Retire los botones del fader.
• Retire los 4 tornillos que sostienen el pequño panel frontal alrededor de los faders.
• Retire los 2 tornillos del fader que desea cambiar.
• Con cuidado retire el fader de su posicion y desconecte el conector del tablero principal. (jNo tire del cable!)
• Coloque el nuevo fader con cuidado en su lugar. Asegürese de conectar los conectores en la base del conector en la tarjeta PCB de la mezcladora.
• Coloque los 2 tornillos del fader othera vez en su lugar
• Colque la subpoena placía delantera en su lugar con los 4 tornillos.

'Ya está!'

Tiene quelearvaracabo lofollowingapacambiarelcrossfader:

• Retire el botón del fader del cross fader.
• Retire los 2 tornillos que sostienen el cross fader en su lugar.
• Con cuidado retire el fader y la placá de la cubierta de sus posiciones.
• Desconecte el cross fader del cable (jdesconecte el cable tirando del conductor, NO del cable!)
  Presione el nuevo cross fader en el cable.
• Coloque el cross fader de regreso en su lugar con lamania placá de cubierta y los 2 tornillos. Ya está!

ESPECIFICACIONES

Suministro de alimentación:

CA 230V, 50 Hz (34 watss)

Respuesta de Frequencia:

20-20.000 Hz (+/-3 dB)

THD + ruido:

USB cable (no inclusido):

2 mV @ 3kΩ

Entradas de Micro:

340 mV @ 47 kΩ

Entradas de Linea/CD:

3mV @ 47 kΩ

Entradas de Phono:

775mV@1kΩ

Salida de grabacion:

Salida Master 1/2:

Salida Master 1:

Emission:

Controles de tono de canal:

Audifonos:

Dimensiones:

Peso:

775mV@1kΩ

1.55 V @ 1 kΩ desbal.

2,55 V @ 600Ω bal.

0dB -14dB

Toda la informacion está sujeta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en notreira pageaWeb:

www.beglec.com

MANUAL DO UTILIZADOR

Controlo de Frecuencia Canal: +12dB / -26dB (70Hz, 1kHz, 13kHz)

Auscultadores: 3V@32Ω

Dimensoes: 294(L) x 372(A) x 93(D)

Peso: 5,4kg

Estas informacoes estao sujeitas a alteracoes sem aviso previo
