MANUAL DE USUARIO MECABLITZ 45 CL-1 METZ
Manual de instrucciones
Inhaltsverzeichnis
Wissenswertes 3
• 45 CL-1 con cavo sincro:
-
Indicaciones de seguridad ..... 48
-
La preparación del flash ..... 48
2.1 Sujeción del flash con la cámara 48
2.2 La alimentación 48
2.3 Cambio de pilas o baterías NC....49
2.3.1 Cambio de pilas 49
2.3.2 El funcionamiento con batería NC....49
2.3.3 El funcionamiento con el cargador ..... 49
2.4 Conectar y desconectar el flash 49
-
El funcionamiento automático ..... 49
-
El funcionamiento manual ..... 50
-
Destellos indirectos .... 50
5.1 Destellos indirectos en los funcionamientos automático ..... 51
5.2 Destellos indirectos en funcionamiento manual ..... 51
- Destellos de aclaración en luz diurna ..... 51
6.1 Destellos de aclaración en funcionamiento automático ..... 51
-
La indicación de control de la exposición ..... 51
-
Iluminación y difusor gran angular ..... 51
9 Correcciones de exposiciones....52
9.1 Corrección de la exposición en automático ..... 52
10 Cuidados y mantenimiento ..... 52
11 Datos técnicos....52
- Accesorios opcionales .... 53
Debe saber que
Le felicitamos por la adquisición de este flash y le agradecemos la confianza que deposita enlos productos METZ.
Entendemos que esté impaciente por poner en marcha su flash. Pero, vale la pena leer primero estas instrucciones, porque solo así aprenderá su manejo sin problemas.

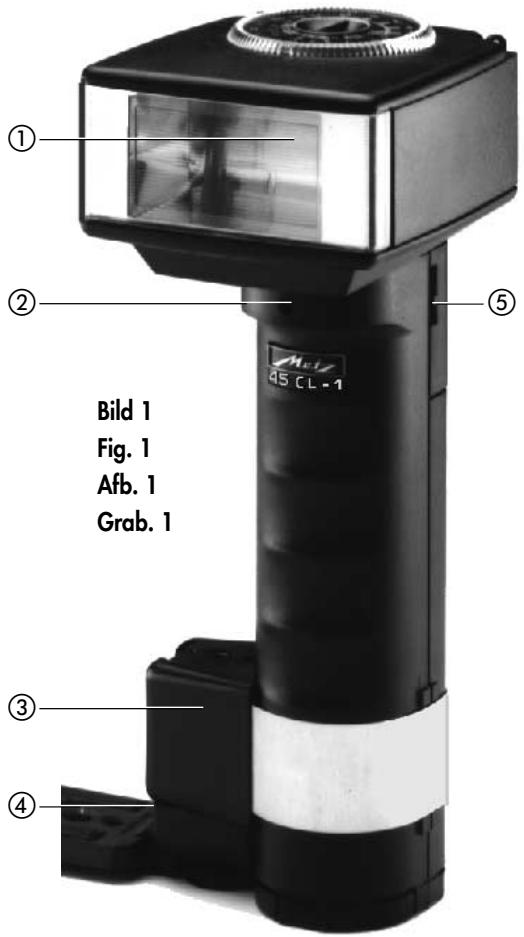

Por favor abra la doble página con el dibujo al final de las instrucciones.
Este flash se adapta a:
- Todas las cámaras con zapata para flash y contacto central mediante el cable 45-54 (accesorio opcional).
- Todas las cámaras con conexión para sincronización, usando el cable sincro suministrado.
- Cámaras de sistema.
Resumen de las funciones:
Equipamiento Posibles modos de funcionamiento
- 45 CL-1 con cable sincro: Funcionamiento automático, cap. 3, pág. 49 Funcionamiento manual, cap. 4, pág. 50
El mecablitz 45 CL-1 se suministra en dos versiones:
- como mecablitz 45 CL-1 NC (con batería NC y cargador) La versión NC se puede cambiar a pilas comprando el portapilas 45–39.
- como mecablitz 45 CL-1 BAT (para pilas, las pilas no se suministran) La versión pilas se puede completar comprando un juego de carga B 45 (= batería NC y cargador) para funcionamiento NC.
El mecablitz 45 CL-1 es un flash potente con la técnica más moderna.
Sus características más destacables son:
- reflector Quadrolight giratorio de forma universal. Esto le permite iluminaciones indirectas sin tener que prescindir de la ventaja del control automá-
tico de la exposición.
- difusor angular.
- automatismo de exposición con 5 diafragmas de trabajo de elección libre. Con ello es más fácil solucionar problemas de profundidad y ajuste.
- regulación de luz por tiristores conectados en serie que ahorra energía, sobre todo en distancias cortas, carga más rápida y mayor número de destellos por carga.
- indicación de control.
- centro de ajustes claro y lógico.
- funcionamiento manual.
1. Indicaciones de seguridad
- El flash solo se debe usar para fotografiar.
- No dispare el flash cerca de gases o líquidos inflamables (gasolina, etc.) ¡Peligro de explosión!
- No fotografie con flash a conductores de coche, autobús, bicicleta, moto o tren. Puede deteriorar la vista y producir accidentes!
- No dispare el flash directamente a los ojos de per-sonas o animales, ya que puede producir defectos en la retina y causar graves deterioros a la vista – hasta la ceguera!
- Solo debe utilizar las fuentes de energía recomen-dadas y permitidas!
- No exponga pilas o baterías a calor excesivo como sol, fuego, etc.!
- No tire pilas gastadas al fuego!
- Las pilas gastadas pueden soltar ácido, el cual puede dañar los contactos del flash. Quite siempre las pilas gastadas del flash.
- Las pilas secas no se pueden recargar.
- No exponga el flash o cargador a gotas o salpica-duras de agua!
-
Proteja su flash del calor fuerte y alta humedad delaire! No guarde su flash en la guantera del coche!
-
Al efectuar un destello no debe haber ningún cuerpo opaco delante del reflector. El cristal del reflector debe estar limpio. En caso contrario podría provocar quemaduras del material o del reflector.
- Después de varios destellos no debe tocar el reflector. Peligro de quemadura!
- No abra el aparato ¡Alta tensión!
- Los componentes en su interior deben ser repara-dos por un técnico formado.
2. La preparación del Flash
2.1 Sujeción del flash en la cámara
Su mecablitz tiene que conectarse siempre al contacto X de su cámara o el conmutador de sincronización de ésta tiene que ajustarse a „X“
Desconectar la cámara y el flash siempre antes del montaje o desmontaje.
Montaje del flash:
- Ajuste la regleta con el tornillo a la rosca para tripode de la cámara. Para cámaras de formato medio o grande recomendamos el uso de la plataforma 70-35 (acces. opcional).
- Introducir la regleta en la zapata de acoplamiento rápido de la empuñadura hasta su tope audible.
- Fijar la regleta con el tornillo de sujeción.
- Conectar al flash y a la cámara los cables sincro.
2.2. La alimentación.
El flash se alimenta con las siguientes fuentes de energía:
- Pilas alcalino-manganesas del tamaño IEC LR 6 (Mignon) (solo es posible con portabilas).
- Batería NC Metz 45-40 (solo versión NC, o accesorio opcional). La versión NC incluye un cargador (vea tabla 2, página 59).
• Power Pack P 50 (Acessorio opcional).
2.3. Cambio de pilas o baterías NC

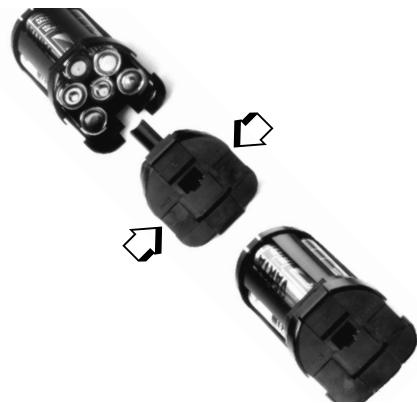

Presionar sobre las teclas de bloqueo del portapilas y extraerlo del flash (grabado 4a). Para introducirlo en la carcasa de la empuñadura presionar hasta su tope audible.
2.3.1 Cambio de pilas
Para abrir el portapilas (solo versión pilas, si no accesorio opcionale) desbloquear la tapa inferior (grabado 4b). Colocar las pilas nuevas observando la polaridad de acuerdo con el dibujo en el fondo del portapilas. A continuación introducir la tapa inferior oprimiento los bloqueos y volver a introducirlo en el flash.
No tire pilas gastadas a la basura! Colabore con el medio ambiente y entregue las pilas gastadas en los lugares correspondientes!
El portapilas no admite baterías NC! Los contactos solo valen para pilas.
La baterías NC tienen menos resistencia y pueden dañar el flash. La batería NC 45-40 tiene contactos especiales que evita corrientes fuertes.
2.3.2 El funcionamiento con batería NC (solo versión NC, o accesorio opcional
Antes de la primera puesta en marcha la batería NC ha de cargarse unas 5 horas. La batería puede cargarse tanto dentro como fuera del flash.
Cargándola dentro del flash, éste no debe estar conectado!
La batería NC no tiene carga, cuando entre destello y destello precisa más de 60 seg. para cargar.

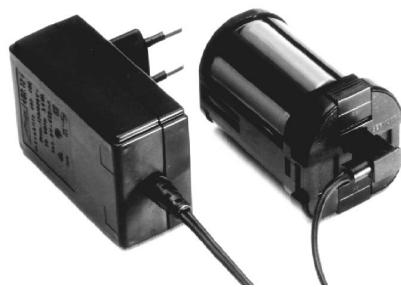

Antes de cargar ajuste la tensión correcta en el cargador. El selector de tensiones (grabado 5a) se encuentra al lado de la clavija y se maneja con un destornillador.
La conexión para el cargador (grabado 5b) se encuentra en la parte inferior de la batería NC. El piloto de control se ilumina durante el proceso de carga.
Con la batería completamente descargada la duración de la recarga es de 5 horas. Con descargas parciales la duración de la recargas se reduce proporcionalmente.
Señal para batería descargada - Marcar la batería en "negro" en la tapa.
Señal para batería cargada - Marcar en "blanco" en la tapa.
2.4 Conectar y desconectar el flash
El flash se conecta con el interruptor principal ⑧ (grabado 2). Con el interruptor hacia arriba está conectado permanentemente - la indicación de disposición se ilumina. Para desconectar colocar el interruptor hacia abajo.
3. El funcionamiento automático
El automatismo de exposición mide a través de su sensor la luz reflejada por el objeto y corta el destello del flash al llegar a la dosis de luz precisa para una exposición correcta.
Por esta razón y aunque varie la distancia no se precisa un cálculo de diafragma nuevo y un ajuste diferente, mientras el objeto se encuentre dentro de la gama de distancias del diafragma automático ajustado.
El fotosensor del flash debe estar dirigido al objeto, independientemente de la posición del reflector principal. El fotosensor mide en un ángulo de 25° aprox. y solo efectúa la medición durante la propia emisión de luz del flash.
En funcionamiento automático dispone de 5 diafragmas.
Proceso de ajuste para trabajar en automático:
Ejemplo de ajuste:
Distancia de iluminación: 5 m
Sensibilidad de película: ISO 100/21°
- Ajuste la cámara según sus instrucciones
- Conectar el flash con el interruptor principal ⑧ (Grab. 2) .
-
Ajuste la sensibilidad de película ⑫ (Grab. 3). La marca debe estar enfrente de la indicación ISO.
La distancia de 5 m permite, teniendo en cuenta el alcance máximo, los diafragmas 8 - 5,6 - 4 - 2,8. -
Ajustar el disco selector sobre uno de los diafragmas automáticos. La marca ⑪ de ajuste combina este diafragma con la distancia máxima correspondiente en la escala de distancias. La distancia mínima supone aprox. un 10 % de la distancia máxima.
- Ajuste el mismo diafragma tanto en el flash como en la cámara. Precisando una profundidad de campo lo más pequeña posible (sobre todo en retratos), recomendamos un 2,8 de diafragma. Para fotos de grupos, con varias filas de personas, recomendamos el diafragma 8.
- Espere la disposición de disparo - el LED verde se enciende.
El objeto debe encontrarse en el tercio central del área de distancias. De esta manera la electrónica tiene suficiente flexibilidad si fuera preciso.
Las gamas de distancias se sobreponen. Por este motivo el objeto a fotografiar debe ser colocado siempre en el tercio central de la distancia.
Atención con objetivos zoom!
Estos objetivos pueden provocar una perdida de luz de hasta 1 diafragma. Los diferentes ajustes de distancias focales tienen diferentes valores de diafragmas efectivos. Se deben compensar corrigiendo manualmente los diafragmas.
4. El funcionamiento manual
En este modo de funcionamiento el flash destella a plena potencia, siempre que no haya ajustado ninguna potencia parcial de luz (M 1/2 - M 1/256).
La adaptación al ambiente se efectúa ajustando el diafragma en la cámara.
Si el valor ajustado no coincide con la distancia real, el diafragma y/o la potencia parcial de luz deben ser modificados.
Valores importantes para potencia parcial de luz:
- la distancia al objeto.
- el diafragma deseado.
- la sensibilidad ISO.
Proceso de ajuste para el funcionamiento manual:
Ejemplo de ajuste:
Distancia de iluminación: 5 m
Sensibilidad de película: ISO 100/21°
- Ajustar la cámara según las indicaciones de sus instrucciones de empleo.
- Conectar el flash mediante el interruptor principal ⑧ (fig 2).
- Ajuste la sensibilidad de la película. La marca debe estar enfrente de la indicación ISO.
- Colocar el disco selector en M.
En la parte superior de cada distancia de la escala se indica el diafragma a ajustar.
Con una distancia de 5 m (como el ejemplo) debe ajustar en la cámara un 8 de diafragma.
Al colocar el difusor angular debe corregir el diafragma ajustado.
5. Destellos indirectos
Los destellos directos producen sombras fuertes. A veces la caída de luz desde el primer plano hasta el fondo molesta.
Con destellos indirectos se pueden evitar estos efectos, ya que el objeto y el fondo se iluminan con una luz difusa proporcionalmente. Para ello se gira el reflector de forma que ilumine adecuadamente las superficies de reflexión (p.e. techos o paredes de una sala).
El reflector se puede girar en vertical y en horizontal. Los ajustes verticales para destellos indirectos se encuentran a:
- 15°, 30°, 45°, 60°, 75° y 90° (girar el reflector hasta el ángulo deseado) En horizontal el reflector es giratorio hasta 180° hacia la izquierda o derecha y encaja en las posiciones 90° y 180°.
Cuando el reflector gira en vertical hay que asegurarse de elegir un ángulo bastante grande para que no caiga luz directa del reflector sobre el motivo. Recomendamos una posición mínimo de 60°.
La luz reflejada de las superficies de reflexión da una iluminación suave del objeto.
La superficie reflectante ha se ser blanca o neutra sin estructuras especiales, que puedan producir sombras. Para obtener efectos de color se elige una superficie reflectante del color deseado.
5.2 Destellos indirectos en los funcionamientos automático
Antes de la exposición definitiva, conviene probar si hay suficiente luz para el diafragma eleccionado. Lea la descripción en el capítulo 7, La indicación de control de la exposición.
5.2 Destellos indirectos en funcionamiento manual
En funcionamiento manual recomendamos calcular el diafragma con un fótometro. También puede aplicar la siguiente fórmula:
$$ \text { Diafragma en la cámara } = \frac {\text { Número - guía }}{2 \times \text { distancia reflector - objeto }} $$
para obtener el valor de diafragma, que deberá modificarse en + 1 escalón para la exposición definitiva.
6. Destellos de aclaración con luz diurna
El mecablitz puede usarse también para destellos de aclaración con luz diurna, para eliminar sombras y para conseguir exposiciones equilibradas también en contraluces. Para ello puede elegir entre varias posibilidades.
6.1 Destellos de aclaración en funcionamiento automático
Determine con la cámara o un fotómetro el diafragma necesario y velocidad para una exposición normal. Ha de tenerse en cuenta que la velocidad del obturador de la cámara tiene que ser igual o más lenta que la velocidad más corta de sincronización (depende del tipo de cámara).
Ejemplo:
$$ \text { Diafragma elegido } = 8; \text { velocidad elegida } = 1 / 6 0 \text { seg. } $$
Velocidad de sincronización de la cámara, p.e. 1/100 seg. (vea las instrucciones de la cámara).
Los dos valores elegidos de diafragma y velocidad pueden ajustarse en la cámara, puesto que la velocidad de obturación es más lenta que la de sincronización de la cámara.
Para conseguir una aclaración escalonada, p.e. para conservar el carácter de sombra, se recomienda rebajar el diafragma automático en un escalón con relación al diafragma ajustado en la cámara. En el ejemplo el diafragma era el 8, le recomendamos el 5,6 para el flash.
Observe que la fuente de contraluz no caiga directamente sobre el sensor del flash. Esto confundiría a la electrónica del flash.
7. La indicación de control de la exposición
Esta indicación o.k. se enciende solo cuando la fotografía es ó fue expuesta correctamente en los funcionamientos automático.
Con ésto, en el funcionamiento automático tiene la posibilidad, en destellos indirectos con difíciles condiciones de reflexión, de encontrar el diafragma apropiado mediante un destello de prueba disparado a mano.
El destello de prueba se efectúa con la tecla de disparo manual ⑥ (grabado 2).
Si la indicación o.k. no se enciende después del destello de prueba, debe ajustar el siguiente diafragma más abierto o reducir la distancia a la superficie de reflexión o al objeto y repetir un destello de prueba.
El diafragma elegido de esta forma debe ajustarse también en la cámara.
Durante el destello de prueba, dirija el sensor del flash igual que en la toma posterior.
8. Iluminación y difusor gran angular
Con el difusor gran angular se amplia el grado de iluminación horizontal de 62° a 65° y la iluminación vertical de 42° a 60°.
El difusor gran angular se debe utilizar en distancias focales inferiores a 28 mm (24x36) o 70 mm (Formato 6 x 6).
La sujeción:
El difusor angular absorbe una cantidad de luz correspondiente a un valor de diafragma. En funcionamiento automático el númeroguía y el alcance máximo se reducen al 70% de los valores sin difusor. En el disco calculador de diefragmas el alcance máximo en funcionamiento automático con el difusor puesto está indicado por la marca „W“. Para el ajuste del diafragma continua sirviendo la marca „N“.
Para fotografías gran en distancias cortas debe eliminarse el paralaje entre objetivo y reflector mediante emempleo del soporto compensador de altura 45-35 ó 60-28, para evitar que aparezcan sombras en la parte inferior de la imagen.
9. Correcciones de exposición
Los automatismos de exposición se basan en un grado de reflexión del objeto de un 25% (grado de promedio de reflexión de tomas con flash). Fondos oscuros que absorben mucha luz y fondos claros que reflejan fuertemente (p.e. contraluces), pueden producir sobre exposiciones o faltas de luz del objeto.
9.1 Corrección de la exposición en automático
Para compensar el efecto mencionado, la exposición puede corregirse abriendo o cerrando el diafragma de la cámara. Con un fondo muy claro el sensor del mando de control corta la emisión de luz demasiado pronto y el objeto principal a fotografiar queda a oscuras. Con un fondo oscuro se interrumpe la emisión de luz demasiado tarde y el objeto resulta demasiado claro.
Fondo claro
Abrir el diafragma 1/2 a 1 valor (p.e. 5,6 a 4)
Fondo oscuro
Cerrar el diafragma 1/2 a 1 valor (p.e. de 8 a 11)
10. Cuidado y mantenimiento
Quite suciedad o polvo con un pañuelo suave, seco o tratado con silicona. No utilice detergentes que pudieran deteriorar la carcasa de plástico.
Formar el condensador de destello
El condensador de destello incorporado en el flash se deforma, si el aparato no es conectado durante períodos largos. Por esta razón es necesario conectar el flash en intervalos de 3 meses, durante unos 10 minutos. Para ello, las pilas han de tener la suficiente capacidad para que la disposición de disparo se encienda lo más tarde un minuto después de la conexión.
11. Datos técnicos
Números guía con ISO 100/21°:
En metros: 45 en pies: 148
5 diafragmas automáticos con ISO 100/21°:
Duraciones de los destellos:
- Aprox. 1/300 ... 1/20.000 segundos.
- En el modo M, aprox. 1/300 seg., con plena potencia de luz.
Angulo de medición del fotosensor: aprox. 25°
Temperatura de color: aprox. 5600 K
Sensibilidad de película: ISO 25 hasta ISO 1000.
Sincronización: Ignición por tiristores, baja tensión.
Número de destellos:
50* ... 2000 batería NC
100*... 2600 con pilas alcalino-manganesas
140* ... 3600 con pilas alcalino-manganesas de alta potencia
(*con plena potencia de luz)
Secuencia de destellos:
7 seg. (en funcionamiento M) .... 0,3 seg. con baterías NC
13 seg. (en funcion. M) .... 0,3 seg. con pilas alcalino-manganesas
11 seg .(en funcionamiento M) .....0,3 seg. con pilas alcalino manganesas de alta potencia
Ambito de inclinación y posiciones de enclavamiento del reflector:
| Hacia arriba: 15° | 30° | 45° | 60° | 75° | 90° |
| Sentido contrario a las agujas del reloj: | 90° | 180° | |||
| En el sentido de las agujas del reloj: | 90° | 180° | |||
Dimensiones aprox. en mm (an. x al. x pr.)
Flash: 92 x 247 x 102
Peso:
Flash: aprox. 680 gramos
Tabla 1: números guía con la máxima potencia de luz (página 59)
Tabla 2: cargadores (página 59)
Contenido del suministro:
Flash de empuñadura, soporte-regleta, portapilas 45-39 (solo versión pilas, si no accesorio opcionale), cable sincro 45-47, difusor angular 45-41, instrucciones (en caso de aparatos NC además: Batería NC 45-40 y cargador, vea tabla 2)
12. Accesorios opcionales
No se garantizan mal funciones y averías en el mecablitz, causadas por utilizar accesorios de otros fabricantes.
- Juego de filtros 45-32 (Código: 000045327) contiene 4 filtros de color para iluminación con efectos y un filtro claro para fotografiar folios de cualquier color.
- Juego de fijación 30-28 (Código: 000030282) protege contra el desplazamiento de la cámara sobre la regleta.
- Disparador de cable 45-26 (Código: 000045265) permite disparar la cámara con la misma mano que sujeta el flash. La otra mano queda libre para el contínuo ajuste del foco.
- Disparador de cable électrico 45-25 (Código: 000045257) como el anterior, pero con interruptor para disparo électrico.
- Juego de carga B-45 (Código: 000120450) batería NC y cargador para completar el Mecablitz 45 CL 4 de pilas para el funcionamiento por batería NC.
- Juego de filtro reductores de luz 45-28 (Código: 000045281) se compone de 3 filtros grises así como un soporte de filtros claro para fotografiar folios de color.
- Mecalux 11 (Código: 000000112) célula para disparar a distancia, óptica y simultanéamente aparatos de flash adicionales por el principal colocado junto a la cámara. Reacciona también a luz infrarroja, No precisa pila.
- Soporte para Mecalux 60-26 (Código: 000060264) para sujetar el Mecalux 11.
- Batería NC 45-40 (Código: 000045405)
- Portapilas 45-39 (Código: 000045394) para pilas secas.
- Power - Pack P 50 (Código: 000129502) para mayor número de destellos y secuencias cortas entre destellos (+ 300
destellos plenos)
- Paraguas de reflexión 60-33 (Código 000060334) para la iluminación de objetos con luz suave y dirigida.
- Plataforma 70-35 (Código: 000007035) para la sujeción sólida de cámaras de medio y gran formato.
- Soporte compensador de altura 45-35 (Código: 000045351) para la compensación del paralaje entre el reflector y la cámara en fotografías cercanas y gran angulares.
- Soporte compendador de altura 60-28 (Código: 000060280) similar al 45-35, pero graduable en su altura.
- Cables sincro de conexión cable sincro espiral 45-49 (Código: 000045499) cable sincro espiral 45-54 para contacto central (Código: 000045542) cable sincro 45-48 (1 m) (Código: 000045480) cable sincro de prolongación 60-54 (5 m) (Código: 0006054)
- Estuche 45-29 (Código: 0004529) para teleflash 45-33
- Teleflash 45-33 (Código: 000045335) para fotografías de flash con teleobjetivos. Casi duplica el número-guía. Posible también fotografías con infrarrojos.
• Correa de hombro 50-31 (Código: 0005031)
Eliminación de las baterías
No se deben tirar las baterías a la basura casera.
Para la devolución de sus baterías gastadas, sírvase utilizar uno de los sistemas de reciclaje existente eventualmente en su país.
Sírvase devolver unicamente baterías descargadas.
Por regla general, las baterías están descargadas cuando el aparato alimentado por ellas
- se apaga y señala „baterías gastadas“
- no funciona bien despues de un largo período de uso de las baterías
Para evitar cortocircuitos, es recomendable cubrir los polos de las baterías con cinta adhesiva.
| ISO | Leitzahl, N°-guide, RichtgetalGuide number, Numero guida, N°-Guia | |
| [m] | [ft] | |
| 25/15° | 23 | 74 |
| 32/16° | 25 | 83 |
| 40/17° | 28 | 93 |
| 50/18° | 32 | 105 |
| 64/19° | 36 | 118 |
| 80/20° | 40 | 132 |
| 100/21° | 45 | 148 |
| 125/22° | 50 | 166 |
| 160/23° | 57 | 186 |
| 200/24° | 64 | 209 |
| 250/25° | 71 | 235 |
| 320/26° | 80 | 263 |
| 400/27° | 90 | 295 |
| 500/28° | 101 | 331 |
| 650/29° | 113 | 372 |
| 800/30° | 127 | 417 |
| 1000/31° | 142 | 468 |
Tabelle 1: Leitzahlen bei maximaler Lichtleistung
Tableau 1: Nombres-guides pour niveau de puissance maximal
Tabel 1: Richtgetallen bij vol vermogen
Table 1: Guide numbers at maximum light output
Tabella 1: Numeri guida a potenza piena
Tabla 1: Número-guía con plena potencia de luz
| Land, Pays, Country Paese, País | Ladegerät, chargeur, Laadapparaten, charger, ricaricatore, cargador |
| Europe | 729 |
| Great Britain | 723 |
| USA / Canada | 728 |
| Australia | 722 |
| Japan | 730 |
| South Africa | 402.12e |
| New Zealand | 725 |
| Korea | 726 |
Tabelle 2: Ladegeräte
Tableau 2: Chargeurs
Tabel 2: Laadapparaten
Table 2: Chargers
Tabella 2: apparecchi di ricarica
Table 2: Cargadores
Grabado 4a: Cambio de batería o pilas
Grabado 4b: Abrir el portapilas
(solo versión pilas, si no accesorio opcionale)
Grabado 5a: Selector de tensión
Grabado 5b: Carga de la batería
