BEDIENUNGSANLEITUNG MECABLITZ 45 CL-1 METZ

1. Sicherheitshinweise .... 3

2. Vorbereiten des Blitzgerätes....3

2.1 Befestigen des Blitzgerätes an der Kamera ..... 3

2.2 Stromversorgung 4

2.3 Batterie- bzw. Akku auswechseln 4

2.3.1 Batterien austauschen....4

2.3.2 Betrieb mit dem Akku-Pack 4

2.3.3 Betrieb mit dem Netzgerät 4

2.4 Ein- und Ausschalten des Blitzgerätes....4

1. Der Automatik-Blitzbetrieb 5

2. Der manuelle Blitzbetrieb....5

3. Indirektes Blitzen....6

5.1 Indirektes Blitzen im Automatik-Blitzbetrieb....6

5.2 Indirektes Blitzen im manuellen Blitzbetrieb....6

1. Aufhellblitzen bei Tageslicht ..... 6

Aufhellblitzen im Automatik-Betrieb ....6

7 Die Belichtungskontrollanzeige....7

1. Ausleuchtung und Weitwinkelvorsatz ..... 7

2. Belichtungskorrekturen 7

9.1 Belichtungskorrektur im Automatik-Blitzbetrieb .....7

1. Wartung und Pflege....8

2. Technische Daten 8

3. Sonderzubehör 9

Batterie-Entsorgung 10

Garantiebestimmungen....11

Wissenswertes

Wir beglückwünschen Sie zum Kauf dieses Gerätes und danken Ihnen für das Vertrauen, das Sie in METZ-Blitzgeräte setzen.

Natürlich können Sie es kaum erwarten, das Blitzgerät in Betrieb zu nehmen. Es lohnt sich aber, die Bedienungsanleitung zu lesen, denn nur so lernen Sie, mit dem Gerät problemlos umzugehen.

Schlagen Sie bitte auch die Bildseite des Umschlags am Ende der Anleitung auf.

Dieses Blitzgerät paßt für:

• alle Kameras mit Blitzschuh und Mittenkontakt bei Verwendung des Synchronkabels 45-54 (Sonderzubehör.
• alle Kameras mit Synchronanschluß, unter Verwendung des mitgelieferten Synchronkabels.
• Systemkameras.

Kurzübersicht der Betriebsfunktionen:

Ausstattung

durchführbare Betriebsarten

• 45 CL-1 mit Synchronkabel:

Automatik-Blitzbetrieb, Kap. 3, Seite 9. Manueller Blitzbetrieb, Kap. 4, Seite 11.

Der mecablitz 45 CL-1 wird in zwei Varianten geliefert:

• als mecablitz 45 CL-1-NC (mit Nicad-Akku und Ladegerät) Die NC-Version kann durch den Zukauf eines Batteriekorbs 45-39 auf Batterie-Betrieb erweitert werden.
• als mecablitz 45 CL-1-BAT (für Batteriebetrieb, keine Batterien mitgeliefert) Die Batterie-Version kann durch Zukauf eines Ladeset B 45 (= NC-Akku und Ladegerät) auf Nicad-Akku-Betrieb erweitert werden.

Der mecablitz 45 CL-1 ist ein leistungsstarkes Blitzgerät mit modernster Technik.

Seine herausragenden Merkmale sind:

• universell schwenkbarer Quadrolight-Reflektor. Ermöglicht indirektes Blitzen, ohne auf den Vorteil der automatischen Belichtungssteuerung verzichten zu müssen.
• Weitwinkelvorsatz.
• Belichtungsautomatik mit 5 frei wählbaren Arbeitsblenden. Dadurch leichte Bewältigung von Schärfentiefen- und Einstellproblemen.
• Energiesparende Thyristor-Lichtregelschaltung führt, besonders im Nahbereich, zu kürzesten Wiederaufladezeiten und einer höheren Blitzanzahl pro Akkuladung.
• Belichtungskontrollanzeige.
• übersichtliches Einstellzentrum.
• manueller Betrieb.

1. Sicherheitshinweise

• Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen!
• In Umgebung von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelöst werden! EXPLOSIONSGEFAHR !
• Auto-, Bus-, Fahrrad-, Motorrad-, oder Zugfahrer etc. niemals während der Fahrt mit einem Blitzgerät fotografieren. Durch die Blendung kann der Fahrer einen Unfall verursachen!
• Lösen Sie in unmittelbarer Nähe der Augen keinesfalls einen Blitz aus! Ein Blitzlicht direkt vor den Augen von Personen und Tieren kann zur Netzhautschädigung führen und schwere Sehstörungen verursachen - bis hin zur Blindheit!

• Nur die in der Bedienungsanleitung bezeichneten und zugelassene Stromquellen verwenden!

• Batterien/Akkus nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen!

• Verbrauchten Akku nicht ins Feuer werfen!
• Aus verbrauchten Batterien kann Lauge austreten, was zur Beschädigung der Kontakte führt. Verbrauchte Batterien deshalb immer aus dem Gerät entnehmen.
• Trockenbatterien dürfen nicht geladen werden.
• Blitz- und Ladegerät nicht Tropf- und Spritzwasser aussetzen!
• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Blitzgerät nicht im Handschuhfach des Autos aufbewahren!
• Beim Auslösen eines Blitzes darf sich kein lichtundurchlässiges Material unmittelbar vor oder direkt auf der Reflektorscheibe befinden. Die Reflektorscheibe darf nicht verunreinigt sein. Bei Nichtbeachtung kann es, durch die hohe Energie des Blitzlichtes, zu Verbrennungen des Materials bzw. der Reflektorscheibe führen.
• Nach mehrfachem Blitzen nicht die Reflektorscheibe berühren. Verbrennungsgefahr!
• Blitzgerät nicht zerlegen ! HOCHSPANNUNG ! Im Geräteinneren befinden sich keine Bauteile, die von einem Laien repariert werden können.

2. Vorbereiten des Blitzgerätes

2.1 Befestigen des Blitzgerätes an der Kamera

Das Blitzgerät kann nur mit einem Synchronkabel am X-Kontakt der Kamera angeschlossen werden. Synchronisationsartenschalter der Kamera auf „X“ stellen.

Kamera und mecablitz vor der Montage oder Demontage ausschalten. Blitzgerät montieren:

- Kameraschiene mit der Halteschraube am Stativgewinde der Kamera befestigen. Für Mittel- und Großformat-Kameras empfehlen wir die

Verwendung der Schienenplatte 70-35 (Sonderzubehör).

• Kameraschiene in die Schnellraste des Haltebockes einschieben, bis sie hörbar einrastet.
  • die Kameraschiene mit der Klemmschraube sichern.
• Synchronkabel an Blitzgerät und Kamera anschließen.

2.2 Stromversorgung

Das Blitzgerät kann wahlweise betrieben werden mit:

• Alkali-Mangan-Batterien der Größe IEC LR 6 (Mignon) (nur mit Batteriekorb möglich!).
• Metz NC-Akku-Pack 45-40 (nur bei NC-Ausstattung, sonst Sonderzubehör). Bei NC-Ausstattung liegt dem Blitzgerät ein Ladegerät bei (siehe Tabelle 2, Seite 59).
  • Power Pack P 50 (Sonderzubehör)

2.3 Batterie- bzw. Akku auswechseln

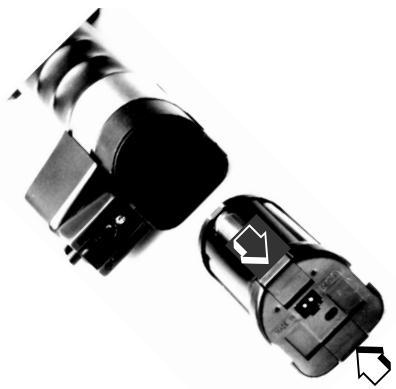

Beide Verriegelungstasten des Batterie- bzw. Akkukorbes zusammendrücken und aus dem Blitzgerät herausziehen (Bild 4a). Zum Einbau den Batterie- bzw. Akkukorb in den Blitzgehäusestab einstecken und eindrücken, bis er hörbar einrastet.

2.3.1 Batterien austauschen

Am ausgebauten Batteriekorb (nur bei BAT-Ausstattung sonst Sonderzubehör) die beiden nicht geriffelten Verriegelungstasten drücken und den Deckel abnehmen (Bild 4b). Die neuen Batterien unter Beachtung der am Korbboden eingeprägten Polarität einsetzen. Deckel wieder aufsetzen und einrasten.

Verbrauchte Akkus gehören nicht in den Hausmüll ! Leisten Sie einen Beitrag zum Umweltschutz und geben Sie verbrauchte Akkus bei entsprechenden Sammelstellen ab!

Der Batteriekorb darf nicht mit NC-Akkus bestückt werden! Die Kontaktierung des Batteriekorbes ist nur für Batterien ausgelegt. NC-Akkus können aufgrund ihres geringen Widerstandes höhere

Ströme fließen lassen, die u. U. das Blitzgerät beschädigen könnten. Der NC-Akkupack 45-40 hat eine spezielle Kontaktierung der zu hohe Ströme nicht zuläßt.

2.3.2 Betrieb mit dem Akku-Pack (nur bei NC-Ausstattung, sonst Sonderzubehör)

Vor der ersten Inbetriebnahme sollte der NC-Akku 5 Stunden geladen werden. Der NC-Akku kann sowohl im Blitzgerät als auch außerhalb des Blitzgerätes geladen werden.

Wird der Akku im Blitzgerät geladen, so darf das Blitzgerät während des Ladevorganges nicht eingeschaltet werden!

Der NC-Akku ist entladen, wenn die Wiederaufladezeit nach einem ausgelösten Blitz ca. 60 Sek. überschreitet.

Vor dem Laden muß am Ladegerät die richtige Netzspannung eingestellt werden. Der Spannungswähler (Bild 5a) befindet sich neben dem Stecker und kann mit einem kleinen Schraubendreher eingestellt werden.

Der Anschluß für das Ladegerät (Bild 5b) befindet sich im Boden des NC-Akkus. Die daneben liegende Kontrollampe leuchtet während des Ladevorgangs.

Die Ladezeit bei einem völlig leeren NC-Akku beträgt 5 Stunden. Wurde der NC-Akku nur teilweise entladen, so ergibt sich eine entsprechend geringere Ladezeit.

Kennzeichen für einen leeren Akku - geriffelten Schieber im Akkudeckel auf schwarz schieben.

Kennzeichen für vollen Akku - geriffelten Schieber im Akkudeckel auf weiß schieben.

2.4 Ein- und Ausschalten des Blitzgerätes

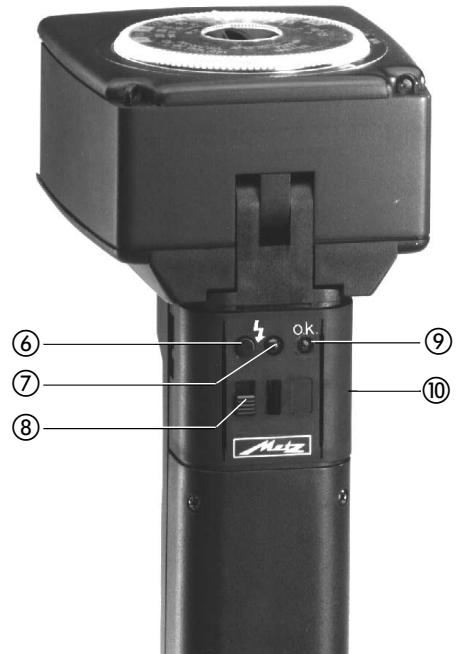

Das Blitzgerät wird mit dem Hauptschalter ⑧ eingeschaltet (Bild 2). In der oberen Stellung ist das Blitzgerät permanent eingeschaltet - die Betriebsanzeige leuchtet. Zum Ausschalten den Hauptschalter in die untere Position schieben.

3. Der Automatik-Blitzbetrieb

Im Automatik-Blitzbetrieb mißt der Fotosensor das vom Objekt reflektierte Licht. Das Blitzgerät unterbricht die Lichtabstrahlung nach Erreichen der erforderlichen Lichtmenge.

Dadurch muß bei einer Entfernungsänderung keine neue Blendenberechnung und Einstellung vorgenommen werden, solange sich das Objekt innerhalb des angezeigten Automatik-Blitzbereichs befindet.

Der Fotosensor des Blitzgerätes muß auf das Objekt gerichtet sein, gleichgültig, wohin der Hauptreflektor geschwenkt ist. Der Fotosensor hat einen Meßwinkel von ca. 25° und mißt nur während der eigenen Lichtabstrahlung des Blitzgerätes.

Im Automatik-Blitzbetrieb stehen dem Benutzer 5 Automatikblenden zur Verfügung.

Einstellvorgang für das Arbeiten im Automatik-Blitzbetrieb:

Einstellbeispiel:

Beleuchtungsabstand: 5 m Filmempfindlichkeit: ISO 100/21°

• Kamera gemäß den Angaben ihrer Bedienungsanleitung einstellen.
• Blitzgerät mit dem Hauptschalter ⑧ (Bild 2) einschalten.

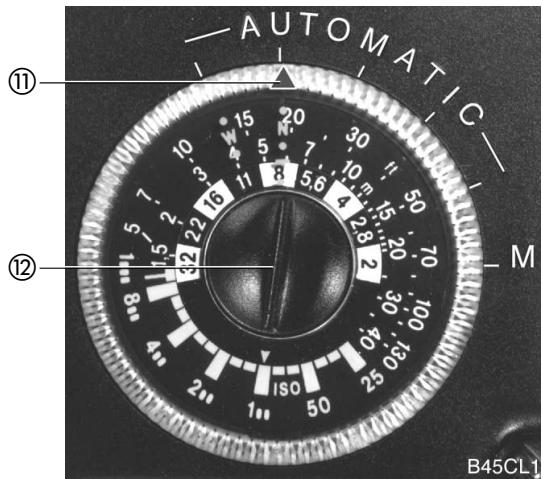

• Filmempfindlichkeit am Einstellknebel ⑫ (Bild 3) des Lampenstabs einstellen. Der Beleuchtungsabstand von 5 m erlaubt, bei Beachtung der max. Grenzreichweite, die Automatikblenden 8 - 5,6 - 4 - 2,8
• Wahlscheibe auf eine der Automatikblenden einstellen. Die Einstellmarke ⑪ (Bild 3) verbindet dabei die eingestellte Blendenzahl mit der zugehörigen max. Grenzentfernung auf der Entfernungsskala. Der min. Beleuchtungsabstand beträgt etwa 10% der max. Grenzentfernung.
• Blende am Blitzgerät und an der Kamera auf die gleiche Zahl stellen. Mit Rücksicht auf einen kleinstmöglichen Schärfentiefenbereich (bei Portraitaufnahmen erwünscht) empfehlen wir die Blende 2,8. Bei Gruppenaufnahmen, bei der viele Personen hintereinander versetzt sind, empfehlen wir die Blende 8.

- Blitzbereitschaft abwarten - grüne LED leuchtet.

Das Objekt sollte sich etwa im mittleren Drittel des Entfernungsbereiches befinden. Damit wird der Elektronik genügend Spielraum zum Ausgleich gegeben, wenn es erforderlich ist.

Die Entfernungsbereiche der einzelnen Automatikblenden überlappen sich. Durch diese Überlappung kann das zu fotografierende Objekt immer in das mittlere Drittel gestellt werden.

Vorsicht bei Zoomobjektiven!

Diese können bauartbedingt einen Lichtverlust von bis zu einer Blendenstufe verursachen. Sie können auch bei unterschiedlichen Brennweiteneinstellungen verschiedene effektive Blendenwerte haben. Dies gegebenenfalls durch manuelle Korrektur der Blendeneinstellung am Blitzgerät kompensieren!

4. Der manuelle Blitzbetrieb

In dieser Betriebsart wird vom Blitzgerät die volle Energie abgestrahlt. Die Anpassung an die Aufnahmesituation kann durch die Blendeneinstellung an der Kamera durchgeführt werden.

Wenn der eingestellte Wert nicht mit der tatsächlichen Entfernung übereinstimmt, muß die Blende entsprechend geändert werden.

Maßgebend für die Teillichtleistung ist:

• die Entfernung zum Objekt.
- der gewünschte Blendenwert.
• die Filmempfindlichkeit ISO.

Einstellvorgang für den manuellen Blitzbetrieb:

Einstellbeispiel:

Beleuchtungsabstand: 5 m

Filmempfindlichkeit: ISO 100/21°

• Kamera gemäß den Angaben ihrer Bedienungsanleitung einstellen.

• Blitzgerät mit dem Hauptschalter ⑧ (Bild 2) einschalten.

• Einstellknebel ⑫ (Bild 3) am Reflektorkopf für die Filmempfindlichkeit drehen. Die Einstellmarke muß der Filmempfindlichkeitsangabe ISO gegenüberstehen.
  • Die Einstellmarke ⑪ (Bild 3) der Wahlscheibe auf M stellen.
  Ünter der jeweiligen Beleuchtungsentfernung auf der Skala wird die einzustellende Blende angezeigt
  Bei einem Beleuchtungsabstand von 5 m (wie im Beispiel) muß an der Kamera die Blende 8 eingestellt werden.

Bei Verwendung des Weitwinkelvorsatzes muß die eingestellte Blende korrigiert werden.

5. Indirektes Blitzen

Direkt geblitzte Bilder sind nicht selten an ihrer typisch harten und ausgeprägten Schattenbildung zu erkennen. Oft wirkt auch der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund störend.

Durch indirektes Blitzen können diese Erscheinungen weitgehend vermieden werden, weil das Objekt und der Hintergrund mit zerstreutem Licht weich und gleichmäßig ausgeleuchtet werden kann. Der Reflektor wird dabei so geschwenkt, daß er geeignete Reflexflächen (z.B. Decke oder Wände des Raumes) beleuchtet.

Der Reflektor des Blitzgerätes ist deshalb vertikal und horizontal schwenkbar. Vertikale Raststellungen für indirektes Blitzen sind bei:

- 15°, 30°, 45°, 60°, 75° und 90° (Reflektor bis zur gewünschten Raststellung schwenken)

Der Reflektor ist horizontal um 180° nach links bzw. rechts drehbar und rastet in den Positionen 90° und 180° ein.

Beim vertikalen Schwenken des Reflektors ist darauf zu achten, daß um einen genügend großen Winkel geschwenkt wird, damit kein direktes Licht vom Reflektor auf das Motiv fallen kann. Deshalb mindestens bis zur 60° Rastposition schwenken.

Das von den Reflexflächen zerstreut reflektierte Licht ergibt eine weiche

Ausleuchtung des Objektes.

Die reflektierende Fläche muß farbneutral bzw. weiß sein und sollte keine Strukturen aufweisen (z. B. Holzbalken an der Decke), die zu Schattenbildung führen können. Für Farbeffekte wählt man Reflexflächen in der entsprechenden Farbe.

Um beim indirekten Blitzen Schatten zu vermeiden, die z.B. bei Portraitaufnahmen unter der Nase und in den Augenhöhlen entstehen, ist die Verwendung des Zweitreflektors vorteilhaft.

5.1 Indirektes Blitzen im Automatikbetrieb

Es ist zweckmäßig, vor der eigentlichen Aufnahme zu prüfen, ob das Licht für die gewählte Blende ausreichend ist. Verfahren Sie hierzu, wie im Kapitel 7 beschrieben ist.

5.2 Indirektes Blitzen im manuellen Blitzbetrieb

Im manuellen Blitzbetrieb wird die erforderliche Kamerablende am zweckmäßigsten mit einem Blitzbelichtungsmesser ermittelt. Steht kein Blitzbelichtungsmesser zur Verfügung, kann man sich mit der Faustformel Kamerablende = × 2

einen Blendenrichtwert ermitteln, den man bei der Aufnahme noch um ±1 Blendenstufe variieren sollte.

6. Aufhellblitzen bei Tageslicht

Der mecablitz kann auch zum Aufhellblitzen bei Tageslicht verwendet werden, um Schatten zu beseitigen und eine ausgeglichene Belichtung auch bei Gegenlichtaufnahmen zu erreichen. Hierzu stehen verschiedene Möglichkeiten zur Auswahl.

6.1 Aufhellblitzen im Automatik-Betrieb

Ermitteln Sie mit der Kamera oder einem Belichtungsmesser die notwendige Blende und die Verschlußzeit für eine normale Belichtung. Dabei ist darauf zu achten, daß die Kameraverschlußzeit gleich oder länger als die kürzeste

Blitzsynchronzeit (kameratypenabhängig) ist.

Beispiel:

Ermittelte Blende = 8; Ermittelte Kameraverschlußzeit = 1/60 Sek.

Blitzsynchronzeit der Kamera z. B. 1/100 Sek. (siehe Kameraanleitung)

Die beiden ermittelten Werte für Blende und Verschlußzeit können an der Kamera eingestellt werden, da die Kameraverschlußzeit länger ist als die Blitzsynchronzeit der Kamera.

Um eine abgestufte Aufhellung zu erreichen, um z. B. den Charakter der Schatten zu erhalten, empfiehlt sich, die am Blitzgerät eingestellte Automatikblende um eine Stufe niedriger zu wählen als die an der Kamera eingestellte Blendenzahl. Im Beispiel wurde die Kamerablende 8 eingestellt. Wir empfehlen Ihnen, die Blende am Blitzgerät auf 5,6 einzustellen.

Achten Sie darauf, daß die Gegenlichtquelle nicht direkt auf den Fotosensor des Blitzgerätes scheint. Die Elektronik des Blitzgerätes wird dadurch getäuscht.

7. Die Belichtungskontrollanzeige

Die Belichtungskontrollanzeige o.k. leuchtet nur auf, wenn die Aufnahme im Automatik-Blitzbetrieb richtig belichtet wird/wurde.

Damit haben Sie im Automatik–Blitzbetrieb die Möglichkeit, besonders bei indirektem Blitzen mit schwer vorausbestimmbaren Reflexionsverhältnissen durch einen von Hand ausgelösten Probeblitz die passende Blende zu ermitteln.

Der Probeblitz wird mit der Handauslösetaste ⑥ (Bild 2) ausgelöst.

Bleibt die Belichtungskontrollanzeige o.k. nach dem Probeblitz dunkel, müssen Sie die nächstkleinere Blendenzahl einstellen oder die Entfernung zur Reflexfläche bzw. zum Objekt verkleinern und den Probeblitz wiederholen.

Der so ermittelte Blendenwert ist auch an der Kamera einzustellen.

Halten Sie beim Probeblitz das Blitzgerät mit Fotosensor wie bei der späteren Aufnahme.

8. Ausleuchtung mit dem Weitwinkelvorsatz

Mit dem Weitwinkelvorsatz wird die vertikale Ausleuchtung von 42° auf 60° vergrößert. Der Weitwinkelvorsatz muß bei Brennweiten unter 28 . . 35 mm (Kleinbild 24 x 36) bzw. unter 50 . . 75 mm (Format 6 x 6) verwendet werden.

Befestigen:

Den Weitwinkelvorsatz auf den Reflektor aufstecken. Die Halterung erfolgt durch zwei seitliche Nasen am Vorsatz, welche in die Nuten des Reflektorkopfes einrasten.

Zum Abnehmen den Vorsatz seitlich etwas anheben und nach vorne abziehen.

Mit dem Weitwinkelvorsatzes ergibt sich ein Lichtverlust von einer Blendenstufe. Die Leitzahl und die maximale Grenzentfernung im Automatikbetrieb verringern sich auf 70 % der Werte ohne Weitwinkelvorsatz. Auf der Wahlscheibe des Einstellzentrums sind zwei Einstellungen aufgedruckt:

N für Normal d.h. bei normalem Gebrauch ohne Weitwinkelvorsatz.

W für Weitwinkel d.h. Gebrauch mit Weitwinkelvorsatz.

9. Belichtungskorrekturen

Die Belichtungsautomatiken sind auf einen Reflexionsgrad des Aufnahmeobjektes von 25 % (durchschnittlicher Reflexionsgrad von Blitzmotiven) eingestellt. Ein dunkler Hintergrund, der viel Licht absorbiert, und ein heller Hintergrund, der stark reflektiert (z .B. Gegenlichtaufnahmen), können zu Über- bzw. Unterbelichtung des Aufnahmeobjektes führen.

9.1 Belichtungskorrektur im Automatik-Blitzbetrieb

Um den oben genannten Effekt zu kompensieren, kann die Belichtung durch Öffnen und Schließen der Kamerablende korrigiert werden. Bei einem überwiegend hellen Hintergrund unterbricht der Sensor des Blitzgerätes die Lichtabstrahlung zu früh, und das eigentlich zu fotografierende Objekt wird zu dunkel. Bei einem dunklen Hintergrund wird die Lichtabstrahlung zu spät unterbrochen, und das Objekt wird zu hell.

heller Hintergrund:
Kamerablende um 1/2 bis 1 Wert öffnen
(z. B. von 5,6 auf 4)
dunkler Hintergrund:
Kamerablende um 1/2 bis 1 Wert schließen
(z. B. von 8 auf 11)

10. Wartung und Pflege

Entfernen Sie Schmutz und Staub mit einem weichen, trockenen oder siliconbehandelten Tuch. Verwenden Sie keine Reinigungsmittel - die Kunststoffteile könnten beschädigt werden.

Formieren des Blitz-Kondensators

Der im Blitzgerät eingebaute Blitzkondensator erfährt eine physikalische Veränderung, wenn das Gerät längere Zeit nicht eingeschaltet wird. Aus diesem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Min. einzuschalten. Der Akku muß dabei so viel Energie liefern, daß die Blitzbereitschaft längstens 1 Min. nach dem Einschalten aufleuchtet.

11. Technische Daten

Leitzahlen bei ISO 100/21°:

im Metersystem: 45 im Feet-System: 148

5 Automatikblenden bei ISO 100/21°:

• ca. 1/300 ... 1/20.000 Sekunde.
- im M-Betrieb ca. 1/300 Sek. bei voller Lichtleistung.

Fotosensor-Meßwinkel: ca. 25°

Farbtemperatur: ca. 5600 K

Filmempfindlichkeit: ISO 25 bis ISO 1000

Synchronisation: Niederspannungs-Thyristorzündung.

Blitzanzahlen:

50* ... 2000 NC-Akku.

100* . . . 2600 mit Alkali-Mangan-Batterien.

140* . . . 3600 mit Hochleistungs Alkali-Mangan-Batterien.

(* bei voller Lichtleistung)

Blitzfolgezeit:

7 Sek. (im M-Betrieb) . . . 0,3 Sek. bei NC-Akku-Betrieb.
13 Sek. (im M-Betrieb) . . . 0,3 Sek. mit AlMan-Batterien.
11 Sek. (im M-Betrieb) . . . 0,3 Sek. mit Hochleistungs AlMn-Batterien

Schwenkbereiche und Raststellungen des Reflektors:

nach oben15°	30°	45°	60°	75°	90°
gegen den Uhrzeigersinn		90°	180°
im Uhrzeigersinn	90°	180°

Blitzgerät ohne Stromquellen: ca. 680 Gramm

Tabelle 1: Leitzahlen bei maximaler Lichtleistung (Seite 59)

Tabelle 2: Ladegeräte (Seite 59)

Auslieferungsumfang:

Blitzgerät, Kameraschiene, Batteriekorb 45-39 (nur bei BAT-Ausstattung sonst Sonderzubehör), Synchronkabel 45-47, Weitwinkelvorsatz 45-41, Bedienungsanleitung.

(bei NC-Geräten zusätzlich: NC-Akku 45-40 und Ladegerät siehe Tabelle 2)

12. Sonderzubehör

Für Fehlfunktionen und Schäden am mecablitz, verursacht durch die Verwendung von Zubehör anderer Hersteller, wird keine Gewährleistung übernommen.

• Schienenplatte 70-35 (Bestellnr.: 000070353) zur stabilen Befestigung von Mittel- und Großformatkameras.
• Batteriekorb 45-39 (Bestelnr.: 00045394) zur Aufnahme von Trockenbatterien.
• Filter-Set 45-32 (Bestelnr.: 0004532) umfaßt 4 Farbfilter für Effektbeleuchtung und einen klaren Filter zur Aufnahme von Farbfolien beliebiger Farbe.
• Fixier-Set 30-28 (Bestellnr.: 0003028) schützt vor verdrehen der Kamera auf der Kameraschiene.
• Kamera-Drahtauslöser 45-26 (Bestellnr.: 0004526) ermöglicht das Auslösen der Kamera mit der das Blitzgerät haltenden Hand. Dadurch ist die andere Hand frei zur Schärfeneinstellung.
• Kamera-Elektro-Drahtauslöser 45-25 (Bestellnr.: 0004525) wie 45-26, aber mit Schalter für Elektroauslösung.
• Ladeset B 45 (Bestellnr.: 0012045) NC-Akku und Ladegerät zum Nachrüsten des 45 CL-1 Batterie auf NC-Akku-Betrieb.
• Lichtreduzierfilter Set 45-28 (Bestellnr.: 0004528) besteht aus drei Graufilter sowie einem glasklaren Filterhalter zur Aufnahme von Farbfolien.
• Mecalux 11 (Bestellnr.: 0000011) Sensor zur optischen, verzögerungsfreien Fernauslösung von Zweitblitzgeräten durch einen von der Kamera ausgelösten Blitz. Spricht auch auf Infrarot an. Keine Batterie nötig.

• Mecalux-Halter 60-26 (Bestellnr.: 0006026) zum Befestigen des Mecalux 11.

• NC-Akku 45-40 (Bestellnr.: 0004540)

• Power-Pack P50 (Bestellnr.: 0012950) für hohe Blitzzahlen und kurzen Blitzfolgezeiten (etwa 300 Vollblitze).
• Reflexschirm 60-33 (Bestellnr.: 0006033) mildert durch sein weiches gerichtetes Licht harte Schlagschatten.
• Schienenadapter 45-35 (Bestellnr.: 0004535) zum Ausgleich der Paralaxe von Reflektor und Kamera bei Nah- und Weitwinkelaufnahmen.
• Schienenadapter 60-28 (Bestellnr.: 0006028) ähnlich 45-35, jedoch in der Höhe verstellbar.
• Synchronverbindungskabel: Spiral-Verbindungskabel 45-49 (Bestellnr.: 0004549) Spiral-Verbindungskabel 45-54 für Mittenkontakt (Bestellnr.: 0004554) Synchronkabel 45-48, 1 m (Bestellnr.: 0004548) Synchronverlängerungskabel 60-53, 1,25 m (Bestellnr.: 0006053) Synchron-Verlängerungskabel 60-54, 5 m (Bestellnr.: 0006054)
  • Tasche 45-29 (Bestellnr.: 0004529) für Televorsatz 45-33.
• Televorsatz 45-33 (Bestellnr.: 0004533) für Blitzaufnahmen mit Teleobjektiven. Verdoppelt die Leitzahl annähernd. Auch Infrarot Aufnahmen möglich.
• Trageriemen 50-31 (Bestellnr.: 0005031)

Batterie-Entsorgung

Batterien/Akkus gehören nicht in den Hausmüll!

Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahmesystems.

Bitte geben Sie nur entladene Batterien/Akkus ab.

Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät

• abschaltet und signalisiert „Batterien leer“
• nach längerem Gebrauch der Batterien nicht mehr einwandfrei funktioniert.

Zur Kurzschlußsicherheit sollten die Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben.

Sie können Ihre alten Batterien überall dort unengeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Li = Batterie enthält Lithium

Garantiebestimmungen

Bundesrepublik Deutschland

1. Die Garantiebestimmungen gelten ausschließlich für Käufe in der Bundesrepublik Deutschland ab 01.01.2002.
2. Im Ausland gelten die Gewährleistungsregelungen des jeweiligen Landes bzw. die Garantieregelungen des Verkäufers.
3. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
4. Die Garantiezeit - 24 Monate - beginnt mit dem Abschluß des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).
5. Garantieansprüche können nur unter Nachweis des Kaufdatums durch Vorlage des vom Verkäufer maschinell erstellten Original-Kaufbeleges geltend gemacht werden.
6. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweder über den Fachhändler oder direkt an die Firma Metz-Werke GmbH & Co KG - Zentralkundendienst - Ohmstrasse 55, 90513 Zirndorf, transportsicher verpackt unter genauer Schilderung der Beanstandung einzusenden. Sie können unter den gleichen Bedingungen auch an die autorisierten Kundendienststellen der Firma Metz-Werke GmbH & Co KG eingesandt werden. Hin- und Rücksendung erfolgen auf Gefahr des Käufers.

7. Die Garantie besteht darin, daß Geräte, die infolge eines anerkannten Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos repariert oder, soweit eine Reparatur unverhältnismäßig ist, ausgetauscht werden. Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet wird. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch wird für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet.

8. Unsachgemäße Behandlung und Eingriffe durch den Käufer oder Dritte schließen die Garantieverpflichtungen sowie alle weiteren Ansprüche aus.
   Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, mechanische Beschädigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind.
   Ferner sind Verschleiß, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen. Hiervon sind vor allem folgende Teile betroffen: Blitzröhre, fest eingebaute Akkus, Kontakte, Verbindungskabel.

9. Durch diese Garantiebestimmungen werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkäufer nicht berührt.

Metz-Werke GmbH & Co KG

Sommaire

11. Technische gegevens

in meters: 45 im Feet-System: 148

① ② ⑤ Bild 1 Fig. 1 Afb. 1 Grab. 1 ③ ④ Meil 45 CL-1

Bild 2
Fig. 2
Afb. 2
Grab. 2

① Reflektor / Réflecteur / Reflector / Riflettore
② Sensor / Sensore
③ Schienenhalter / Support de barrette / Beugelhouder, Bracket holder / Supporto staffa / Porta-regleta
④ Schnellraste / Fixation rapide / Snelkoppeling, Quick-release device / Agganciamento rapido / Zapata rápida
⑤ Anschluß Power Pack / Prise pour Power Pack / Aansluiting Power Pack / Power Pack connection / Presa per Power Pack / Conexión Power Pack
⑥ Handauslösetaste / Bouton d'open-flash / Hand-ontsteker / Manual firing button / Scatto sincro manuale / Disparador manual
⑦ Blitzbereitschaftsanzeige / Témoin de disponibilité / Flitsparaataan-duiding / Flash range indicator / Indicazione pronto lampo / Indicador de disposición
⑧ Hauptschalter / Interrupteur général / Hoofdschakelaar / Main switch / Interruttore principale / Interruptor principal
⑨ Belichtungskontrollanzeige / Témoin de contrôle d'exposition / Aanduiding van de belichtingscontrol / Exposure o.k. / Indicazione di controllo esposizione / Indicación de control de la exposición
⑩ Synchronlkabelbuchse / Prise du câble synchro / Aansluiting voor flitskabel / Sync cord socket / Presa per cavetto sincro / Conexión para cable sincro
⑪ Einstellmarke für Blendenvorwahl / Repère de réglage carré pour la présélection du diaphragme / Instelmarkering voor diafragma- voorkeuze / Frame for preselection of aperture, Indice quadrato per preselezionare i diaframmi / Indice para la preselección de diafragma

⑫ Einstellknopf für Filmempfindlichkeit / Clef de réglage pour la rapidité / Instehendel voor filmvoeligheid / Film speed setting knob / Pomello d'impostazione della sensibilità / Botón de ajuste de la sensibilidad de película

AUTOMATIC ⑪ 15 20 30 10 7 11 8 5.6 10 15 50 20 2.8 2 100 30 100 ISO 23 50 1 B45CL1

Bild 3
Fig. 3
Afb. 3
Grab. 3

Bild 4a: Batterie-bzw. Akku auswechseln
Fig. 4a : Remplacement des piles ou de l'accu

Bild 4b: Batteriekorb öffnen

(nur bei BAT-Ausstattung sonst Sonderzubehör)

Bild 5a: Spannungswähler

Metz - Werke GmbH & Co KG • Postfach 1267 • D-90506 Zirndorf • [e-mail] • www.metz.de
